Маркировка диодов и стабилитронов в стеклянном корпусе

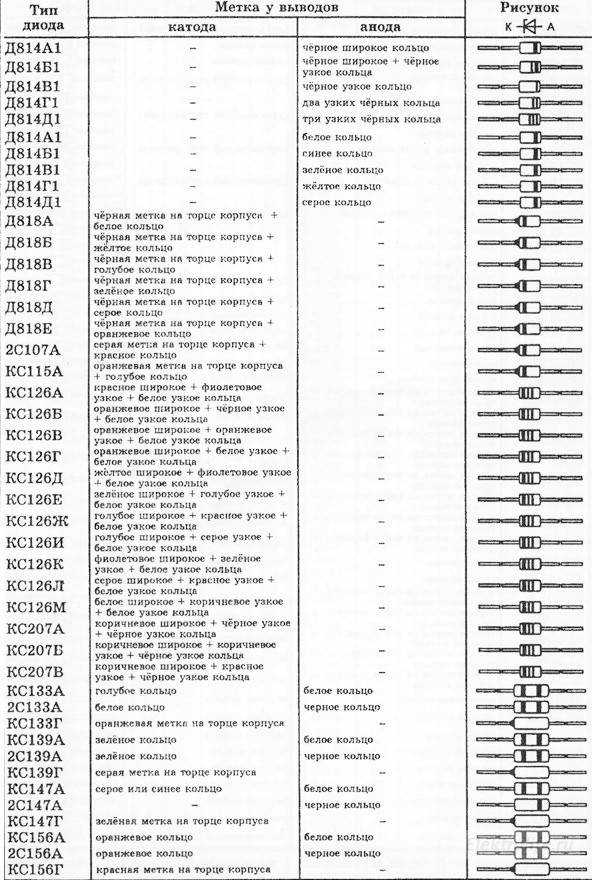

Маркировка стабилитронов

Маркировка наносится на корпус стабилитрона в виде цифр и букв (или буквы). Различают принципиально два разных типа маркировки. Стабилитрон в стеклянном корпусе имеет привычную для нас маркировку, непосредственно обозначающую номинальное напряжение стабилизации. Цифры могут быть разделены буквой V, выполняющую роль десятичной точки. Например, 5V1 означает 5,1 В.

Менее понятный способ маркировки состоит из четырех цифр и буквы в конце. Если вы не опытный радиолюбитель, то без даташита никак не обойтись. Для примера расшифруем параметры опорного диода серии 1N5349B. Больше всего нас интересует первый столбец, в котором приведено номинальное напряжение 12 В. Второй столбец – номинальное значения ток – 100 мА.

Катод стабилитрона любого типа обозначается кольцом черного или синего цвета, которое наносится на корпус со стороны соответствующего вывода.

Плюсы и минусы разных батареек

Выбирая себе источник автономного питания, есть смысл сравнить их достоинства и недостатки. Плюсы таковы:

Солевые батарейки во время отдыха немного восстанавливают заряд. Поэтому есть смысл вынимать их из устройства, если ими долго не пользуешься.
У щелочных заряд расходуется в разы медленнее солевых. Они энергоемкие.
У ионно-литиевых нет эффекта памяти, в связи с чем перед началом использования батарейки нет необходимости ее полностью заряжать во избежание быстрой разрядки.

А минусы у всех общие:

Все батарейки боятся тепла. Поэтому жарким летом следует стараться хранить их и использовать в прохладном месте.
Стремительно садятся на энергоемких аппаратах, поэтому в путешествие обычно батарейки берут упаковками.
Всем необходима регулярная замена для обеспечения нормальной работы приборов.

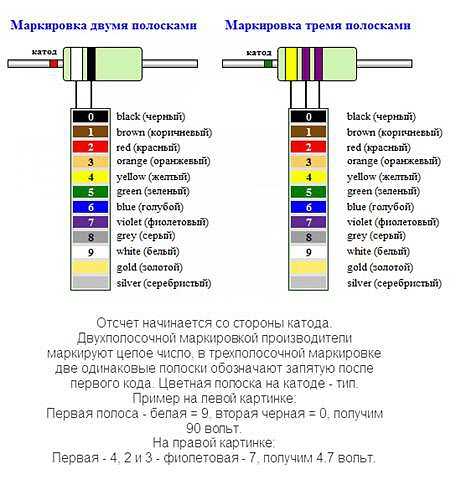

Цветовая маркировка диодов в корпусах SOD-80

Корпус SOD-80, известный также как MELF, представляет из себя маленький стеклянный цилиндр с металлическими выводами.

Примеры маркировки диодов.

Маркировка 2Y4 к 75Y (E24 серия) BZV49 1W кремниевый стабилитрон (2.4 – 75V) Маркировка C2V4 к C75 (E24 серия) BZV55 500mW кремниевый стабилитрон (2.4 – 75V)

Катодный вывод помечен цветным кольцом.

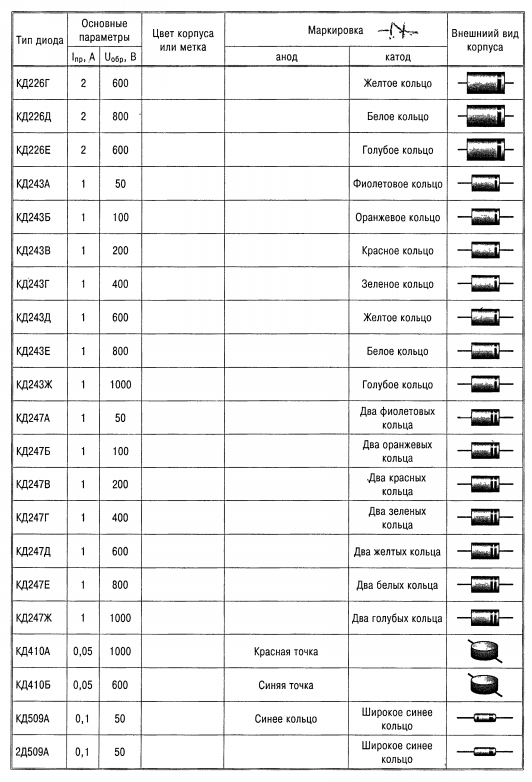

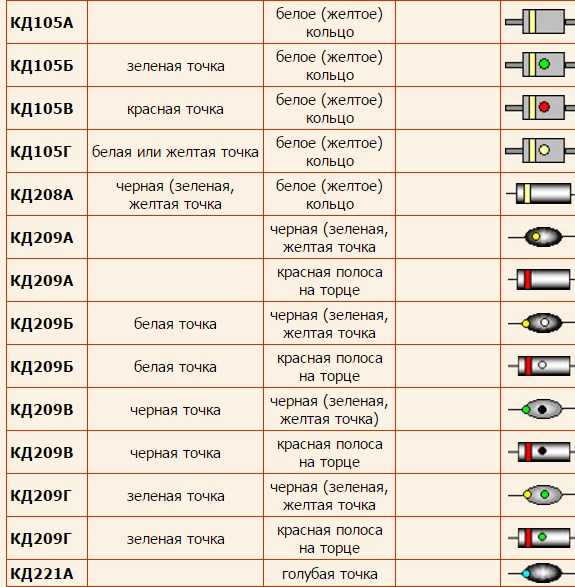

Маркировка приборов цветными кольцами.

Вывод катода	Прибор
Черный (Black)	BAS32, BAS45, BAV105 LL4148, 50, 51,53, LL4448 BB241,BB249
Черный и кочичневый (Black Brown)	LL4148, LL914
Черный и оранжевый (Black Orange)	LL4150, BB219
Коричневый и зеленый (Brown Green)	LL300
Коричневый и черный (Brown Black)	LL4448
Красный (Red)	BA682
Красный и оранжевый (Red Orange)	BA683
Красный и зеленый (Red Green)	BA423L
Красный и белый (Red White)	LL600
Оранжевый и желтый (Orange Yellow)	LL3595
Желтый (Yellow)	BZV55,BZV80,BZV81 series zeners
Зеленый (Green)	BAV105, BB240
Зеленый и черный (Green Black)	BAV100
Зеленый и кочичневый (Green Brown)	BAV101
Зеленый и красный (Green Red)	BAV102
Зеленыый и оранжевый (Green Orange)	BAV103
Серый (Gray)	BAS81, 82, 83, 85, 86
Белый (White)	BB219
Белый и зеленый (White Green)	BB215

Некоторые SMD-диоды в цилиндрических корпусах MiniMELF (SOD80 / DO213AA / LL34) или MELF (DO213AB / LL41) часто маркируются цветными полосками (первая, ближняя к краю полоска расположена у катода) в соответствии с таблицей слева.

Имея дома радиоэлектронную лабораторию, можно своими руками сделать самые различные приспособления для электрооборудования или сами приборы, что позволит значительно сэкономить на покупке техники. Важным элементом многих электрических схем приборов является стабилитрон.

Такой элемент (smd, смд) является необходимой частью многих электросхем. Благодаря обширной области применения, стабилитрон имеет различную маркировку. Маркировка, нанесенная на корпус такого диода, дает подробную, но зашифрованную, информацию о данном элементе. Наша сегодняшняя статья поможет вам разобраться в том, какая цветовая маркировка встречается на корпусе (стеклянном и нет) импортных стабилитронов.

Научное объяснение

Что
касается подпрыгиваний, то научное объяснение здесь следующее.

Щелочная
батарейка имеет положительный анод (цинк) и отрицательный катод (диоксид
марганца).

Изначально
внутри нового заряженного элемента находится гелеобразная масса. При
сбрасывании батарейки с высоты она амортизирует весь удар и принимает его на
себя.

При
постепенном разряде цинк превращается в оксид цинка (твердое вещество). Чем
больше разряжена батарейка, тем больше в ней оксида цинка, который заполняет
все внутреннее пространство банки.

Между
частичками оксида цинка возникают мостики, напоминающие множество пружинок.

Такой
химический элемент (оксид цинка) даже специально добавляют в мячики для гольфа.

Данный
тест хоть и самый простой, но ориентироваться на 100% по нему не стоит. По
возможности обязательно перепроверяйте полученные результаты тестером.

Дело в том, что нередко прыгучесть зависит от формы “днища” батарейки. Если оно будет плоским и идеально ровным, то и прыгать такому элементу будет проблематичнее.

В
случае выпуклого основания, повышается и прыгучесть.

Более
того, подобный фокус применим не ко всем батарейка. Все зависит от их начинки.

Если
там изначально набор из нескольких “таблеток”, а не гелеобразная масса, то и вести
себя они будут совсем иначе.

Плохо что нельзя проверить на прыгучесть аккумулятор от машины Хотя и здесь у автолюбителей есть свои оригинальные методы.

Как правильно вставлять батарейки?

Множество нужных нам ежедневно приборов работают от портативных батарей и аккумуляторов. Время от времени после истечения зарядки им требуется замена. Чтобы прибор вновь заработал, человеку придётся купить аналогичные элементы питания, грамотно вынуть из гнезда старые аккумуляторы, а затем аккуратно поставить новые.

Важно! На первый взгляд, задача проста. Но порой возникают проблемы с установкой батареек, ведь они все разные и обладают различными характеристиками

Выбор и покупка

Отправляясь в специализированный магазин, нужно изучить тип батареек, которые необходимы для нормальной работы прибора. Сделать это можно с помощью инструкции к устройству. В небольшой книге по эксплуатации будут описаны типы аккумуляторов, подходящих в гнездо этого устройства.

Справка! Чтобы не ошибиться в выборе, рекомендуется захватить с собой в магазин севшие батарейки. Опытные продавцы подберут аналог или продадут вам точную копию таких аккумуляторов.

Совершать покупку можно только убедившись в том, что прибор действительно работает. Если он небольшого размера, его можно захватить с собой в магазин. В остальных случаях придётся руководствоваться указаниями производителя.

Проверка маркировки и целостности

После покупки не стоит спешить с моментальной установкой изделий в отсек для аккумуляторов. Дайте им отлежаться при комнатной температуре, особенно если на улице холодное время года и батарейки сильно охладились.

За это время нужно тщательно проверить маркировку и тип портативных источников питания. Изучить их целостность — нет ли повреждений на корпусе. Только после этого можно заниматься их установкой в отсек для батареек.

Если найти отсек для источников питания не просто, снова изучите инструкцию по эксплуатации. В отдельном пункте должно быть указано расположение портативных элементов питания. Вскройте крышку и изучите внутреннее содержание.

Важно! Обычно на оборотной стороне крышки отсека указано расположение батареек и их тип. Следуйте инструкции и всё получится верно

Как только всё будет готово, можно приступать к установке батареек. Как оказалось, не все знают, как правильно и быстро это делать. Поэтому пошаговое руководство будет весьма кстати и поможет разобраться с проблемой раз и навсегда.

Общий алгоритм установки

Принцип действия очень прост. С ним могут справиться даже маленькие дети. Делайте всё аккуратно и без лишних усилий, это позволит быстро и точно заменить или поставить источник питания.

Схема действия следующая:

вскройте крышку батарейного отсека (делать это нужно простым нажатием на специальный «язычок» или раскручивая дополнительный винтик на крышке);
извлеките старые батарейки (если прибор уже использовался, в нём установлены севшие аккумуляторы, потяните его за плюсовой полюс к себе — он легко поддастся);
приготовьте новые элементы питания (они должны быть комнатной температуры и не повреждены);
установите в соответствии с указанной полярностью (положительный полюс обычно располагается в противоположной стороне от пружины);
установите на место крышку отсека (защёлкните или закрутите винт обратно, слегка надавив на пластик).

Можно запускать устройство и оценивать его работу на новых аккумуляторах. Если всё сделано правильно, в соответствии с указаниями производителя и инструкцией по применению, прибор будет бодро работать и давать ожидаемый результат.

Выбор варистора

Чтобы эффективно и гарантированно защитить вашу технику, к выбору варистора необходимо подойти с умом. Как правило, для защиты бытовой техники используют варисторы с пороговым значением напряжения от 275 до 430 В. Особо углубляться в подбор варисторов с учетом других значений (емкость и т.п) мы вдаваться не будем. Тут есть множество нюансов, которые в формате этой статьи просто не удастся рассмотреть. Для более точного подбора варистора можем посоветовать использование справочников по варисторам. В них указаны все характеристики, которыми обладает тот или иной варистор. Что позволит вам выбрать наиболее подходящий для ваших целей и задач.

Еще одним важным параметром при выборе варистора является скорость срабатывания. Как правило, у большинства варисторов она составляет около 25 нс. Но не всегда этого хватает.

Тогда вам подойдут варисторы с меньшим временем срабатывания. Недостижимым идеалом по скорости срабатывания являются варисторы, изготовленные по технологии многослойной структуры SIOV-CN. Их скорость срабатывания может составлять менее 1 не.

Такие варисторы необходимы для защиты от статического электричества. В бытовой технике, такие варисторы практически не применяются.

Слышали, наверно, про случаи, когда сразу у множества людей сгорала электроника? Это происходит как раз из-за того, что по проводам идет только фаза. Варистор предохраняет и от этого.

Основные технические характеристики пальчиковой батарейки АА-типа

Технические характеристики пальчиковых элементов АА влияют на их стоимость, срок службы, область применения и пр. Характеризуются:

составом;
емкостью и силой тока;
весом;
сроком годности;
возможностью повторной зарядки.

Батарейка АА имеет форму цилиндра. На одном крае находится положительный полюс в виде возвышения, обозначенный плюсом. С другой стороны – отрицательный полюс со знаком минус в виде плоского диска. Корпус запаян в этикетку с информацией о производителе, типе батареи, емкости и силе тока, сроке годности.

Состав батарейки АА

Выработка энергии в элементе происходит в результате химической реакции, в которой участвуют металлические электроды и электролит в жидком или твердом виде. В зависимости от материалов, используемых при изготовлении, элементы бывают:

Солевыми. Дешевые по стоимости. Имеют низкую емкость. Можно использовать в приборах с невысоким потреблением напряжения: часах, пультах, электронных весах, термометрах. Маркировка таких элементов – R6.
Щелочными или алкалиновыми. Имеют достаточную емкость для использования в приборах с умеренной нагрузкой. Кратковременно можно эксплуатировать при повышенной нагрузке. Подписаны “ALKALINE” или кодом LR6.
Литиевыми. Достаточно дорогие. Подходят для приборов с высоким потреблением энергии: фотоаппаратов, портативных гаджетов, фонарей и пр. Обозначение – CR6.

Состав батарейки АА.

Размер и вес

Габариты батарейки АА:

диаметр – 14,5 мм;
высота – 50,5 мм.

Солевые весят от 14 до 18 г. Вес щелочных колеблется в пределах 22-24 г. Литиевые самые тяжелые – 30 г.

Емкость и сила тока

Емкость определяет, сколько времени батарея может питать подключенный к нему предмет – потребитель электрической энергии. Чем выше емкость, тем дольше элемент служит. Единицей измерения емкости является mAh – миллиампер в час. У солевых батарей она равна 550-1500 mAh. Емкость щелочных батареек – 1000-2980 mAh. Литиевые имеют 2000-3000 mAh.

Сила тока зависит от внутреннего и внешнего сопротивления источника питания. В батарейках АА она примерно равна 750 mAh.

Напряжение – 1,5V.

Срок годности батареек АА

Срок эксплуатации зависит от емкости элемента и температуры хранения.

Солевые имеют срок годности 2-3 года. Длительное хранение уменьшает емкость в 2 раза. Холод понижает заряд до нуля.
Щелочные – до 5 лет. Низкие температуры содержания позволяют сохранить заряд и уменьшить саморазрядку.
Литиевые. Имеют срок службы до 10 лет. Могут работать при отрицательных температурах.

Площадь перехода диодов

Правый слой диода (р) обладает дырочной проводимостью, а левый (n) проводит через себя отрицательные электроны. Когда дырочки в правой стороне меняют свое положение, образуется ток. Когда пласты разной проводимости касаются друг друга, дырки перемещаются в левую часть диода, а электроны – в правую. В пограничной зоне образуется левой стороны образуется положительный заряд, а на границе правой – отрицательные.

По размеру перехода диоды подразделяются на:

плоскостные;
точечные;
микросплавные.

Первый тип отличается формой пластины, в которой обе зоны наделены примесной проводимостью. У вторых маленькая площадь для движения слабого тока. В третьем типе соединены монокристаллы.

Микросплавной диод

Между границами p и n областей образуется электрополе. Оно является барьером токовых носителей с участком минимальной концентрации зарядов. Когда меняется направление электрического поля снаружи, барьеры изменяются и растет величина сопротивления электротоков. В этом случае, переходы наделяются вентильными характеристиками.

Определение диода и его виды

Диод – это электронная деталь, состоящая из двух элетродов. В зависимости от полярности напряжения изменяется его проводимость. Согласно вольтамперной характеристики, диод нелинейный и несимметричный. Это отличает его от лампы накаливания и терморезистора.

Диод состоит из:

вакуумной стеклянной, керамической или металлической колбы
катода, создающую эмиссию электронов
анода для приема электроносителей
нагревательной нити
кристалла из германия или кремния

По строению и свойствам диоды разделяют на:

плоскостные
универсальные
импульсные
выпрямительные

Отдельная категория включает в себя светодиоды, фотодиоды и тиристоры.

Выделяют электровакуумные и газонаполненные диоды, приборы, стабилизирующие разряд и полупроводники. Последний вид наиболее распространен в электротехнике.

Обозначения работы элемента электросхемы

Схематическое обозначение стабилитрона

Поскольку стабилитрон представляет собой специальный диод, то его обозначение не отличается от них. Схематически smd обозначается следующим образом:

Стабилитрон, как и диод, имеет в своем составе катодную и анодную часть. Из-за этого имеется прямое и обратное включение данного элемента.

На первый взгляд, включение такой диод имеет неправильное, ведь он должен подключаться «наоборот». В ситуации подачи на смд обратного напряжения наблюдается явление «пробоя». В результате чего напряжение между его выводами остается неизменным. Поэтому он должен быть последовательно подключен к резистору с целью ограничения проходящего через него тока, что будет обеспечивать падение «лишнего» напряжения от выпрямителя.

Из-за того, что каждый стабилитрон обладает такими характеристиками, для него можно рассчитать номинал резистора, который будет подключаться с ним последовательно. У импортных стабилитронов их напряжение стабилизации представлено в виде маркировки, нанесенной на корпусе (стеклянном или нет). Обозначение такого диода smd всегда начинается с BZY… или BZX…, а их напряжение пробоя (стабилизации) имеет маркировку V. Например, обозначение 3V9 расшифровывается как 3.9 вольта.

Указание паспортных характеристик

Они же являются основными показателями отечественных и импортных стабилитронов, которыми необходимо руководствоваться при подборе стабилитрона под конкретную электронную цепь.

UCT – указывает, какое номинальное значение модуль способен стабилизировать.
ΔUCT – используется для указания диапазона возможного отклонения входящего тока в качестве безопасной амортизации.
ICT – параметры тока, который может протекать при подаче номинального напряжения на модуль.
ICT.МИН – показывает самое маленькое значение, которое способно протекать по стабилизатору. При этом протекающее напряжение по диоду будет находиться в диапазоне UCT ± ΔUCT.
ICT.МАКС – модуль не способен выдерживать более высокое напряжение, чем это значение.

На фото ниже представлен классический вариант

Обратите внимание, что прямо на корпусе показано, где у него анод и катод. По кругу нарисована черная (реже встречается серая) полоска, которая располагается со стороны катода

Противоположная сторона – анод. Такой способ используется как для отечественных, так и для импортных диодов.
