Электронный штангенциркуль: обзор лучших, рейтинг, отзывы

Практические примеры

Качество измерения зависит как от индивидуальной квалификации специалиста, так и от способности человеческого глаза оценивать объект измерения. Именно по этой причине класс точности штангенциркулей ограничен делением 0,05 мм — более мелкая нониусная шкала с трудом воспринимается зрением и может привести к ошибке. Хотя бывают и штангенциркули повышенной точности — до 0,02 мм. Основная шкала этого прибора имеет цену деления 0,05 мм.

Примеры измерений:

1. Замер наружного диаметра втулки. Целое число делений основной шкалы — 33, совпавшей риской нониуса считаем 0,05. Наружный диаметр втулки 33,05 мм.
2. Замер внутреннего диаметра втулки. Результат — 27,30 мм.
3. Проверка осуществляется замером толщины стенки — 2,80 мм. Пересчет по двум первым замерам дает (33,05−27,30)/2=2,90 мм.
4. Замер высоты втулки губками инструмента — 40,40 мм.
5. Замер высоты глубиномером — 40,40 мм.

Чем объясняется полученная погрешность 0,05 при замере толщины стенки? Можно назвать три причины:

• погрешность инструмента;
• качество изготовления детали. У втулки при отрезке не сняты заусенцы, что привело к недостоверному результату при замере внутреннего диаметра, а результат замера должен заставить токаря исправить это отклонение;
• третья причина точно сформулирована великим творцом Возрождения Микеланджело: «Циркуль следует иметь в глазу, а не в руке, ибо рука работает, а глаз судит». Глубиномер при замере можно было установить не строго вертикально, полученный замер получился бы недостоверным.

Инструкция инструмента предписывает простые правила, как правильно измерять штангенциркулем — при замере (в том числе глубины) инструмент должен быть установлен строго вдоль или перпендикулярно оси детали, губки должны быть плотно прижаты к измеряемой поверхности, а каретка зафиксирована винтом.

Доступные всем онлайн-справочники машиностроителя указывают, что установленные выше допуски на размер ±0,3 и ±0,15 мм для валов в диапазоне размеров от 50 до 1000 мм соответствуют квалитетам точности от h8 до h12. По этим квалитетам изготавливают неответственные детали техники и машин — втулки, оси, фланцы, крышки. С помощью штангенциркуля нельзя проточить шейку вала под посадку подшипника с квалитетом к6 и допуском до +0,02 мм.

При изготовлении деталей в пределах 8−12 классов точности применяются и другие модификации и виды штангенциркуля. Штангенглубиномер вместо губок оснащен опорными лапками для установки на края или буртики отверстий. Каретка штангенрейсмаса с установленной чертилкой позволяет использовать его для разметки высотных размеров.

По совокупности своих характеристик штангенциркуль нашел свое место в геральдике и эмблемологии, характеризующих его присутствие на гербах некоторых городов или на эмблемах ведомств и структур как символ технической вооруженности.

Originally posted 2018-04-06 09:29:21.

Маркировки батареек

Согласно стандарту IEC (Международная электротехническая комиссия), маркировку гальванических источников тока делают исходя из состава электролита и активного металла, применяющихся в их конструкции.

По этой классификации существует 5 самых распространенных типов круглых (цилиндрических) батареек: солевые, щелочные, литиевые, серебряные и воздушно-цинковые. Буква R в их обозначении означает круглую форму (от английского round).

Солевые батарейки (R). Имеют катод из цинка, анод из диоксида марганца и электролит из хлоридов аммония и цинка. Они обеспечивают напряжение 1,5 вольта, имеют небольшую емкость, высокий саморазряд и низкий срок хранения (до 2-х лет). При низких температурах они неработоспособны.

Солевые батарейки самые дешевые и имеют посредственные технические характеристики. В обиходе их также называют цинк-карбоновыми и угольно-цинковыми.

Литиевая и Щелочная батарейка

Щелочные батарейки (LR). Имеют катод из цинка, анод из диоксида марганца и электролит из гидроксида щелочного металла. Они имеют напряжение 1,5 вольта, увеличенную емкость, низкий саморазряд и большой срок хранения до 10 лет. Они сохраняют работоспособность при низких температурах до -20 градусов.

Эти источники тока недороги, в обиходе их еще называют алкалиновыми и щелочно-марганцевыми.

Литиевые батарейки (CR). Имеют катод из лития, анод из диоксида марганца и органический электролит. Они имеют напряжение 3 вольта, большую емкость, малый саморазряд и большой срок хранения до 10-12 лет. Они сохраняют работоспособность при низких температурах до -40 градусов. Эти источники тока довольно дороги.

Серебряные батарейки (SR). Имеют катод из цинка, анод из оксида серебра и электролит из гидроксида щелочного металла. Они имеют напряжение 1,55 вольта, высокую емкость, малый саморазряд и длительный срок хранения до 10 лет. Они сохраняют работоспособность при низких температурах до -30 градусов. Как правило, применяются в часах. В обиходе их также называют серебряно-цинковыми.

Воздушно-цинковые элементы (PR). Имеют катод из цинка, анод из кислорода и электролит из гидроксида щелочного металла.

Эти источники тока являются самыми чистыми с точки зрения экологии, благодаря чему широко используются в специальных медицинских устройствах, но имеют самый малый срок эксплуатации (несколько недель после вскрытия упаковки). Они имеют среднюю стоимость, имеют напряжение 1,2-1,4 вольта и очень высокую емкость (больше, чем у литий-ионных элементов в 2-3 раза), сохраняют работоспособность при температурах от -20 до +35 градусов.

Подключаем цифровой штангенциркуль к компьютеру

Этот штангенциркуль я купил себе давным давно на ебее. Ну работал я им как все нормальные люди, а потом случайно наткнулся на 4-х пиновый разъем спрятанный под крышечкой. Ну и разумеется у меня возникло желание узнать для чего всё это надо. Как в последствии оказалось через этот интерфейс штангенциркуль непрерывно посылает результаты своих измерений. Вооружившись паяльником и осциллографом я стал раскуривать протокол по которому наш девайс шлёт данные. И вот что из этого получилось.

Интерфейс у него состоит из 4-х проводников. Питание (1.5в), клок, данные, земля. Разумеется нам надо три последних, ибо полтора вольта питания нам ни к чему. Изобретать свой разъем мне было лениво, и я взял паяльник и просто подпаялся к контактным площадкам. Распиновка разъема моего штангенциркуля такая:

Если у вас немного другой штангенциркуль, то лучше самому проверить осциллографом где какой сигнал. А то мало ли чего там китайцы намудрили, я например встречал в сети другие распиновки. Ну а если нет осциллографа то методом научного тыка. Землю легко найти просто прозвонив по очереди каждый из четырёх контактов и минусовой контакт к которому подключается батарейка. И когда будете паять проводки то лучше вытащить её на всякий случай. Ну вот казалось бы теперь остается только подключить его к контроллеру, и с аппаратной частью на этом всё. Ан нет! Есть проблемка с логическими уровнями. Максимум что может выдать штангенциркуль с его крохотной батареечкой это полтора вольта. До логической единицы явно не дотягивает. Поэтому я решил усилить логическую единицу до пяти вольт при помощи несложной схемки на двух транзисторах:

Конечно данная схема инвертирует сигнал, но нас это мало волнует т.к. прошивку мы пишем сами и учесть в ней инверсию сигнала совсем не сложно. Использовать мегу32 для такого проекта слишком жирно. Хватит и обычной тини2313 с тактированием от кварца. Если затактировать от встроенного RC генератора, то могут возникнуть проблемы с передачей данных через UART. При изменении температуры или напряжения питания, частота этого генератора будет плавать и соответственно данные будут передаваться в компьютер с ошибками. В моей версии я использовал обычный COM порт. При желании можно выкинуть весь преобразователь RS-232 <-> UART на микросхеме max232 и поставить вместо него USB <-> UART. Например, вот такой у меня уже давно работает в отладчике JTAG ICE. Теперь с аппаратной частью покончено и настало время поговорить о протоколе по которому штангенциркуль выдает данные. По началу он взорвал мне мозг, а потом оказалось что всё очень просто. Для начала посмотрим на осциллограмму:

Не трудно догадаться что верхний сигнал это данные, а нижний тактовый сигнал. Паузы через каждые 4 бита ввели меня в заблуждение, я аццки затупил и не догадался что это самый обычный SPI! И в результате сам того не осознавая замутил программную реализацию этого интерфейса

Ну а для тех кому мало картинок и фотографий то вот еще небольшой ролик показывающий как оно работает:

Виды батареек по размерам

Батарейки с одним и тем же химическим составом могут иметь разный размер и форму (типоразмер). Мы составили для вас таблицу-шпаргалку по типоразмерам батареек, чтобы вы точно разобрались, батарейки AA и AAA — это пальчиковые и мизинчиковые?

Цилиндрические батарейки

Типоразмер	Бытовое название	Ширина, мм	Высота, мм	Возможный химический состав	Внешний вид
A (23)	Мини-мизинчиковая	10,5	28,9	Солевые, щелочные
AA (03)	Пальчиковая	14,5	50,5	Солевые, щелочные, литиевые
ААА (6)	Мизинчиковая	10,5	44,5	Солевые, щелочные, литиевые
AAAA (40)	Маленькая мизинчиковая	8,3	42,5	Солевые, щелочные
С (14)	Средняя	26,2	50	Солевые, щелочные
D (20)	Большая	34,2	61,5	Солевые, щелочные
РР3	Крона	26,5	48,5	Солевые, щелочные, литиевые

Замена отжившей цилиндрической батарейки, таким образом, не представляет особой трудности. Достаточно сопоставить маркировку химического состава и типоразмера — и она должна быть представлена на корпусе нужной вам батарейки. Например:

• R23 — солевая A;
• LR03 — щелочная AA;
• СR6 — литиевая AAA.

А вот ртутные и серебряные элементы, как правило, представлены в круглом формате — ее в быту называют «таблеткой». Круглые батарейки имеют великое множество типоразмеров, не подчиняющихся единому стандарту.

На фото — многочисленные размеры круглых батареек.

Производители выпускают их такого размера, как им угодно, поэтому замена отжившей батарейки часто представляет заметную проблему. Впрочем, хорошо то, что использование таких элементов ограничено крайне узким кругом устройств. Наша рекомендация: прочтите маркировку на корпусе батарейки и поищите элементы с аналогичной маркировкой в интернете или ближайшем магазине.

• Как правильно заряжать пальчиковые аккумуляторы?
• Как проверить, заряжена ли пальчиковая батарейка, без специальных приборов

Фото: Pixabay, Wikimedia Commons

ТОП-5 лучших штангенциркулей, которые можно заказать с AliExpress

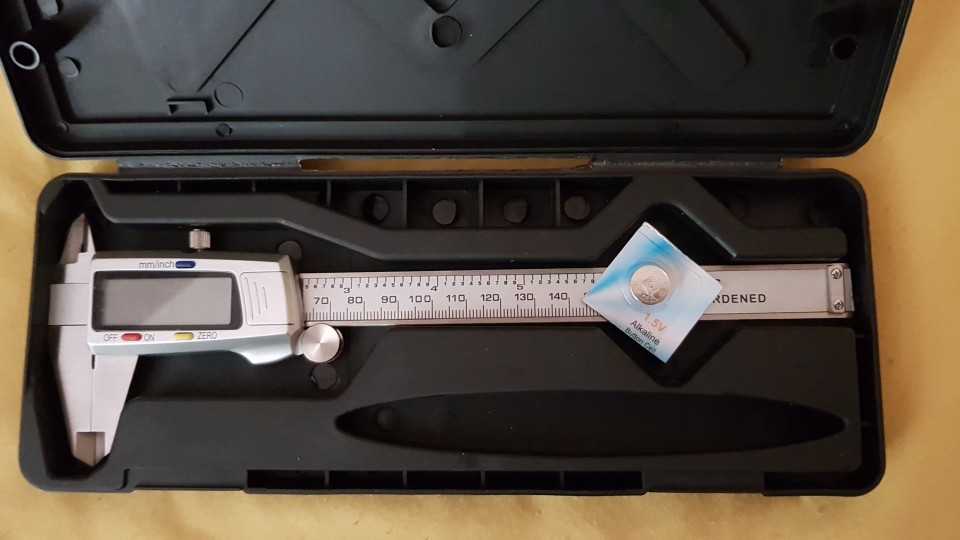

WANHENDA DIGITAL METAL CALIPER

Качественное устройство, главной задачей которого является точность измерения. Каждая металлическая деталь изготовлена из прочной нержавеющей стали. Для большего удобства на задней стороне инструмента присутствует наклейка со стандартами отверстий. Максимальная длина измерений составляет 150 мм.

В качестве бонуса в комплект к штангенциркулю входит эргономичный кейс, сделанный из пластика, однако, можно сэкономить, заказав устройство без него. Помимо самого устройства, в кейс легко помещаются маленькие детали.

Отзывы положительные, что радует большинство пользователей – отсутствие люфтов и спокойный ход подвижного элемента. Благодаря высокой точности (0.02 мм), этот инструмент можно применять как в быту, так и в профессиональной отрасли.

Средняя стоимость – 700 рублей.

WANHENDA DIGITAL METAL CALIPER

Достоинства:

• Цена;
• Точность;
• Отсутствует люфт;
• Подходит для профессионалов;
• Проверенный производитель.

Недостатки:

Товар плохо упакован.

JIGONG JIGO-150

Главное преимущество этой модели – высокий показатель точности, который достигает 0.01 мм, что является неплохим результатом по меркам AliExpress. Основные элементы выполнены из нержавеющей стали. Легко измеряет изделия длиной не больше 150 мм.

В комплект входит удобный кейс, благодаря которому транспортировка упростится в несколько раз, также имеется запасная батарейка и инструкция, переведенная на английский язык. Некоторым специалистам это устройство не подойдет, однако для покупки в домашних целях – это один из лучших вариантов, который может предложить AliExpress.

Средняя оценка — 4.4. В основном претензии возникают по качеству обработки корпуса, в остальном изделие заслуживает свою стоимость и справляется с первоначальными функциями.

JIGONG JIGO-150

Достоинства:

• Инструкция на английском;
• Хороший рейтинг;
• Точность;
• Стоимость;
• Сборка.

Недостатки:

• Кейс легко разбивается;
• Плохая обработка корпуса.

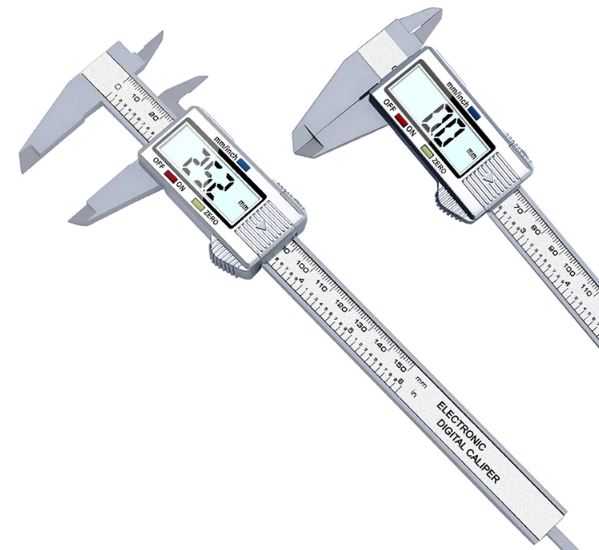

XINGWEIANG XWQ-K150

Эта модель занимает отдельное место, ведь ее стоимость составляет 300 рублей (по купону нового пользователя цена снижается до 200 руб.), что делает доступным для каждого человека. Хоть точность измерения доходит до 0.1 мм, но если применять это устройство для дома, то такой недостаток несущественен.

Материал корпуса – пластик, кому-то это может показаться минусом, но на АлиЭкспрессе много подобных изделий, где продавцы указывают «нержавеющая сталь», а на деле приходит штангенциркуль из алюминия. За точность измерения отвечает цифровая панель, которая работает от батареек типа LR44.

Инструмент имеет 1330 отзывов и среднюю оценку 4.7 баллов, что делает покупку безопасной и, если не ожидать от устройства чего-то большего, то оно полностью оправдывает свою стоимость.

XINGWEIANG XWQ-K150

Достоинства:

• Низкая цена;
• Хороший вариант для дома или дачи;
• Ничего не люфтит;
• Цифровая индикация.

Недостатки:

За такую стоимость их нет.

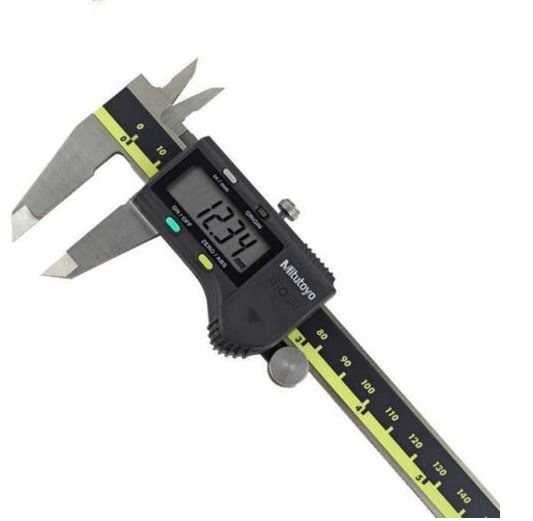

Mitutoyo 0-150

Этот вариант понравится профессионалам, так как точность измерения доходит до 0.001 мм. Корпус выполнен из качественной нержавеющей стали. С помощью этого устройства можно измерить как глубину изделия, так и внешний и внутренний диаметр, при этом точность сохранится на высоком уровне. Диапазон измерений 0-150 мм, присутствуют модели 0-200, 0-300, разница только в цене.

Штангенциркуль Mitutoyo 0-150 имеет 113 отзывов, 99 из которых – 5 звезд. Пользователи довольны покупкой и заявленными характеристиками. Помимо этого, большинство отмечает быструю доставку, которая составляет около 14 дней.

Средняя стоимость – 2300 руб.

Mitutoyo 0-150

Достоинства:

• Соответствует характеристикам;
• Прочный корпус;
• Точность;
• Быстрая доставка;
• Подойдет для профессионального использования.

Недостатки:

Не выявлено.

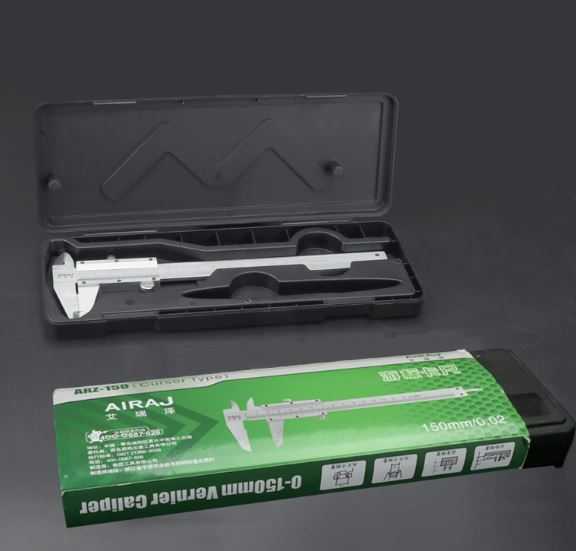

AIRAJ 0-150

Классическая модель, которая завоевала большую популярность своим прочным корпусом, выполненным из углеродистой стали. Вес – 151 грамм, это позволит проводить измерение, не прилагая особых усилий. Точность измерения – 0.02 мм.

Люфты отсутствуют, единственный недостаток, который отмечают большинство пользователей – во время движения нониуса металлические элементы часто цепляются друг за друга, это связано с посредственной обработкой материала. Однако это не мешает проводить какую-либо работу. Также в комплекте присутствует хороший кейс, который сохранит устройство во время доставки в целости и сохранности.

Средняя стоимость – 700 руб.

AIRAJ 0-150

Достоинства:

• Приемлемое качество товара;
• Соответствует описанию;
• Быстрая доставка;
• Лазерная гравировка;
• При схождении губок зазоров не замечено.

Недостатки:

Не обнаружено.

Виды штангенинструмента

Штангенциркули бывают разных видов, среди основных из них выделяют:

• нониусный,
• циферблатный,
• электронный.

Не все понимают, какой прибор лучше использовать, электронный или простой (механический). Современные люди отдают предпочтение электронной технике, но многие остаются верны простой и надежной конструкции.

Нониусные устройства самые простые, включают линейку-штангу со шкалой по 1 мм. Сам нониус — подвижная часть с губками, линейкой и дополнительной шкалой для подсчета десятых и сотых миллиметра.

Циферблатные устройства подобны первым, но подвижная часть оснащена механическим циферблатом со стрелкой, которая показывает нужное значение. Пользоваться таким проще, глаза не устают, а время общей работы снижается.

Электронные приборы относятся к современному типу, они оснащены дисплеем и датчиками, при помощи которых выводятся нужные значения. Достоинством считается высокая точность и простота работы. Описанные виды часто используются в быту, но есть модели с дополнительными характеристиками и отличительным предназначением:

• трубный — применяется для уточнения диаметра труб. Вместо губок устанавливается цилиндр, который вплотную прилегает к измеряемым элементам и помогает идеально определить размеры,
• протекторный — используется для определения глубины протектора на шинах, часто применяется на СТО,
• для тормозных дисков — обладает выступами на губках, при помощи которых улучшается плотность прилегания к разным деталям.

Кроме штангенциркуля, в продаже можно встретить подобные инструменты, но их суть отличается по внутреннему или внешнему замеру:

• штангенрейсмас — используется для определения разметки детали, высоты. Конструктивно включает в себя штангу с мощным основанием, по ней ездит рамка с нониусом и креплением с губкой или разметкой,
• штангенглубиномер — применяется для замера глубины, конструктивно состоит из ножек по бокам и штанги,
• штангензубомер — применяется для замера зубов шестерных механизмов и реек. Конструктивно включает в себя 2 штанги, расположенные перпендикулярно, на одной есть губки.

Изучив все особенности, можно определить лучшие механические и электронные штангенциркули для дома или производства.

Виды штангенциркулей

В целом, все виды штангенциркулей можно разделить на механические и электронных в зависимости от типа шкалы. Основными видами, согласно ГОСТ 166-89 являются:

• ШЦ-I — инструмент с 2-сторонним размещением  губок для измерения наружных и внутренних величин и глубиномером.
• ШЦК — оснащен круговой шкалой для определения точного размера. Более простой в применении, чем штангенциркуль с отсчетом по нониусу.
• ШЦТ-I — односторонние губки для измерения наружных линейных размеров. Отличается высокой стойкостью к износу.
• ШЦ-II — оснащен двумя губками для наружного и внутреннего замера и разметки, а также рамкой микрометрической подачи.
• ШЦ-III — односторонние губки для определения наружных и внутренних размеров.
• ШЦЦ — электронный штангенциркуль с цифровой индикацией.

Нониусный (аналоговый)

Данная разновидность колумбика является классическим вариантом инструмента. Он состоит из штанги и подвижной рамки с нониусом. Прибор отличается простотой конструкции и вполне демократичной стоимостью. Так,самую простую нониусную модель с односторонними губками и глубиномером можно приобрести за 400 рублей.

Стрелочный

Не требует вычислений, более простой в использовании, так как результаты замеров отображаются на циферблате с круговой шкалой.

Стоимость – от 1700 рублей.

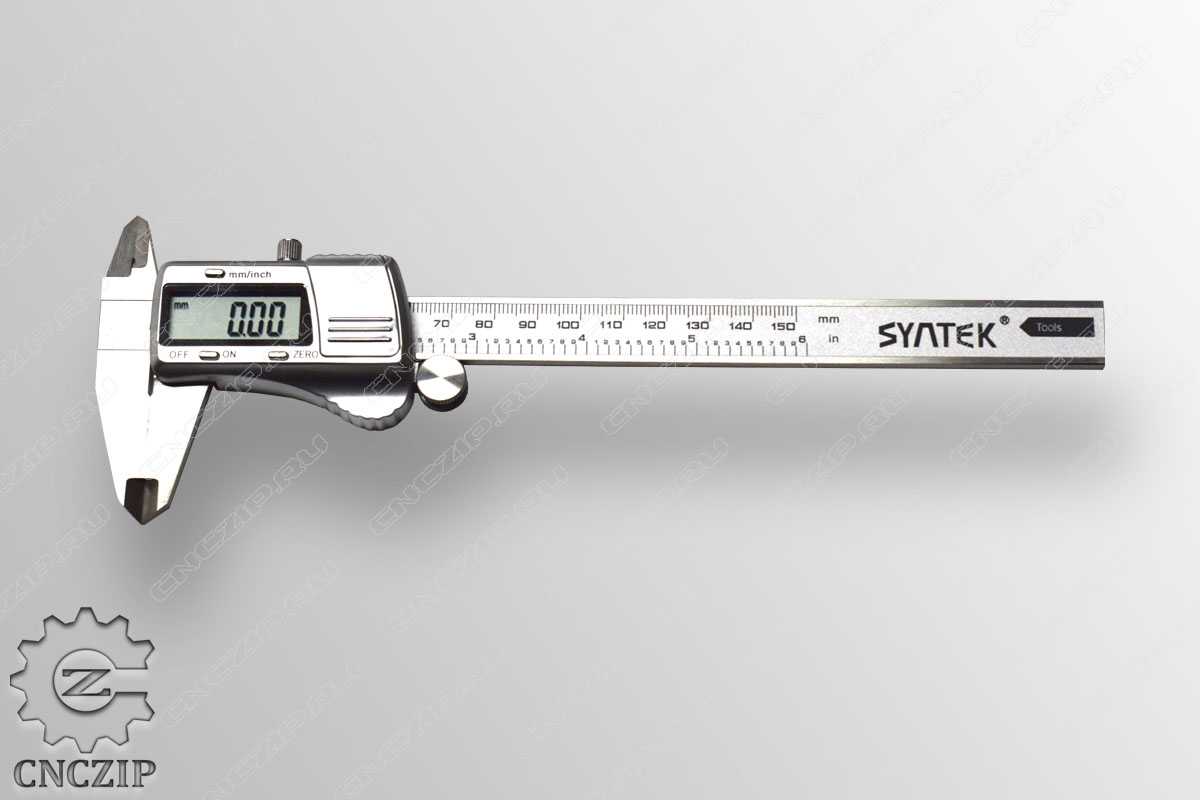

Цифровой

С небольшим дисплеем, на который выводятся в цифровом виде результаты замеров. Обладает наивысшей точностью.

Другое название – электронный. Стоимость – от 700 рублей за самые простые модели.

Кроме того, штангели бывают с глубиномером (тип Т-I и I) и без него (тип II и III).

Прецизионный штангенциркуль – общее название для моделей, обладающих повышенной точностью измерений.

Кстати говоря, моноблочный инструмент (неподвижные губки не закреплены на штанге, а являются неотъемлемой ее частью) выдают самые точные показания.

Существуют задачи, с которыми стандартный инструмент справиться попросту не способен.

Тогда мастер берет в руки специальный штангенциркуль.

Батарейки таблетки

Это дисковые источники тока круглой формы, так же их называют монетки или кнопуи. Существует много разновидностей батареек такого типа, основными из которых являются:

1. Литиевые элементы CR с типоразмерами от 927 и до 3032 (где первые одна или две цифры – диаметр в миллиметрах, а последние две цифры – толщина, в десятых, долях миллиметра) на 3 вольта.
2. Щелочные специальные дисковые элементы LR (типоразмеры 43, 44, 54) на полтора вольта для часов и миниатюрных устройств.
3. Дисковые батарейки SR типоразмерами от 41 до 932 с оксидом серебра для часов на 1,55 вольта.
4. Воздушно-цинковые PR элементы типоразмеров 5, 10, 13, 312, 630 и 675 на 1,2 вольта.

Конструкция штангенциркуля

Разобраться в особенностях конструкции этого устройства необходимо для того, чтобы понять, как правильно им пользоваться. Состоит штангенциркуль из следующих деталей.

1. Неподвижная планка или линейка (штанга). Она представляет собой основу конструкции. На неё нанесена шкала.
2. Подвижная планка, которая может перемещаться вдоль по штанге. На этой планке имеется нониусная шкала. Она позволяет получить очень точные промеры, а именно отсчитывает доли миллиметра.
3. Верхние и нижние губки. Это передвигающиеся детали, позволяющие измерять объект, и узнать размеры и снаружи, и внутри. Когда губки точно совмещены, на обеих шкалах должны точно совпадать нулевые отметки.
4. Винт стопорный или зажимный. Он требуется для фиксации планки.
5. Глубиномер. Тонкая выдвигающаяся планка, при помощи её измеряется глубина. Электронные измерительные устройства оснащены также аккумуляторами, передвижным механизмом.

READ Что такое рейсмусовый станок

Кроме того, существуют модели, в верхней части которых имеется подвижная дюймовая измерительная шкала. Пользоваться ими легко и удобно.

Определение показаний штангенциркуля

Основной проблемой, чтобы понять как пользоваться штангенциркулем, является определение точного результата, а также использование дополнительных функций устройства. Наиболее просто и понятно дело обстоит с наружными размерами, но принцип снятия везде практически одинаков, поэтому, следует научиться обращаться двумя шкалами. На первой, она же является основной, показаны целые доли миллиметра. Вне зависимости от того, исползаете вы глубиномер, внешние или внутренние губки, передвигаются все три части, соответственно отмеренному расстоянию. Чтобы не сбить показания во время измерения, когда все доходит до контрольной предельной точки, происходит фиксация прибора.

После этого его можно снять с заготовки и приблизить поближе к себе. Показания при этом остаются такими же, как и в момент измерения. На штанге деления сразу видны и количество целых миллиметров видно сразу, чтобы определить более детально, следует воспользоваться нониусом. На нем располагает десять делений, каждое из которых соответствует доли целого. Если первое деление совпадает со значением черты на основной шкале, то получается ровное значение. Если второе деление совпадает с какой-либо чертой, то к полученному целом значению следует прибавить 0,1. К третьему – 0,2, четвертому – 0,3 и так далее.

Существуют нониусы, которые показывают сотые доли миллиметров. Принцип измерения в них очень схож. Главное, чтобы фиксирующий элемент всегда был в рабочем состоянии, иначе невозможно будет получить точные данные, так как положение измерительного прибора будет постоянно сбиваться.

Конструктивные особенности устройства

Главные элементы цифрового измерительного инструмента аналогичны тем, которые установлены в стандартных моделях, но тут есть ряд электронных частей. В общем, штангенциркуль цифрового типа в себя включает:

• губки для измерения внутренних поверхностей;
• губки для измерения внешних поверхностей;
• штангу;
• передвижную рамку;
• источник питания (батарейку или АКБ);
• ролик, позволяющий изменять длину;
• кнопку сброса;
• кнопку включения/выключения;
• кнопку переключения дюйм/мм.

Наличие дополнительных опций и кнопок зависит от той или иной модели. На некотором инструменте даже установлены модули для передачи информации посредством беспроводных технологий. В общем, главные элементы идентичны у всех приспособлений.

Для того чтобы увидеть информацию, полученную в ходе измерений, не требуется напрягать свои глаза и вглядываться — контрастный и качественный экран отображает крупные цифровые символы, что крайне удобно при недостаточном освещении или проблемах, связанных со зрением. На линейке электронного штангенциркуля есть дополнительная шкала в миллиметрах и дюймах, потому им можно пользоваться даже в выключенном состоянии.

История создания

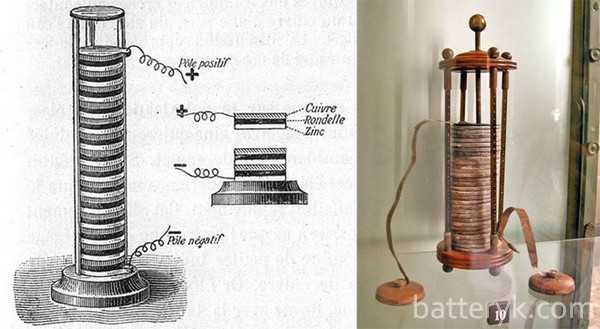

У данных элементов питания есть своя история развития. Батарейка как гальванический элемент стала популярна в 1920-х годах. Но ее изобретателем считают Джорджеса Лекланше — именно он в 1867 году создал прообраз известного нам элемента питания. Конечно, в то время батарейка имела совершенно другой вид.

Массово выпускать их для потребителей стала компания Eveready. Сначала направленностью фирмы были владельцы радиоприемников, но вскоре новинку оценили рабочие шахт, предприятий, мореплаватели.

В 1920 году на рынке появилась всем известная компания Duracell и стала выпускать различные элементы питания, которые пользовались особенной популярностью. Они стали более компактными, легкими и главное – дешевыми. Состояли они из графитного стержня, оксида марганца и цинкового стаканчика. Принцип работы базировался на возникновении электрического импульса.

Марганцево-цинковые батарейки за счет наличия графитового стержня называли иногда угольно-цинковыми. За всю историю существования такие аккумуляторы усовершенствовались, претерпели множество изменений и новшеств. На данный момент их можно найти в любом магазине. А на смену угольным батарейкам пришли другие, о чем написано ниже.

Как выбрать штангенциркуль?

Стоит помнить, что, покупая измерительное устройство, человек приобретает не очередной инструмент, как ему может показаться, а инвестирует в будущую работу. Ведь ничто так не влияет на конечный результат как точность измерений, так, если неправильно измерить продукт, он может принести лишь убытки и разочарование. Одно дело, если человек работает для себя и без проблем может заменить плохое изделие хорошим. Другое – если это крупное предприятие, которое может потерять не только прибыль с партии, но и репутацию, и доверие потребителей. Поэтому экономии в таких делах быть не должно. Штангенциркуль – это инструмент не для разового применения, а эксплуатация настроенного и проверенного прибора даст высокий результат работы.

С советского периода рынок инструментов расширялся, росли не только качественные характеристики устройства, но и повышался функционал. Теперь штангенциркуль используют в строительстве, в машиностроении, при изготовлении изделий из пластмассы, стали, алюминия и т.п. Каждое устройство различается как сложностью применения, так и точностью замеров.

Кратко о штангенциркуле можно сказать, что это прибор, главная функция которого – измерение внешних и внутренних размеров с точностью до 0.001 мм, а также глубины.

Чтобы человеку было проще сориентироваться в выборе инструмента, сначала необходимо определиться с тем, что измерять и при каких условиях. Ответив на эти вопросы, можно приступать к следующему пункту.

Стоимость

При выборе штангенциркуля, первое, на что обращают внимание люди – цена, только потом смотрят, удовлетворяет продукт их спросу или нет. Однако здесь не все просто, ведь человек может заказать дешевый прибор с АлиЭкспресса за 200 рублей и найти похожий в магазине за 1000 руб

Разница будет состоять в точности измерения, поэтому при выборе штангенциркуля следует помнить, что чем выше стоимость – тем точнее прибор. На 2023 год присутствуют устройства с ценой деления 0.001 мм, а погрешность достигает микрометра. Чаще это электронные устройства, у циферблатных цена деления составляет 0.02, а у стандартных нониусов – 0.03. Поэтому, если точность – важнее всего, то ШЦЦ – подходящий вариант.

Помимо точности, различие происходит и по длине. Стандартные модели достигают 125 мм, а специальные, которые предназначены для выполнения сложных технических операций – 5000 мм.

Также некоторые модели имеют ряд дополнительных преимуществ перед своими аналогами. Например, в комплекте могут поставляться съемные насадки, выполненные из твердого сплава,  предназначенные для увеличения эксплуатационного срока. А другие инструменты оснащены контролем усилия прижатия, что позволит человеку не допустить ошибку при измерении. Поэтому экономить на покупке точного прибора не стоит, иначе деньги улетят в пустоту, а человек получит больше проблем, чем решений.

Конструктивные особенности

Штангенциркуль – это тот уникальный инструмент, которой поразил людей своей простотой и эффективностью. Первый современный прибор был выпущен в конце 18 века, и с тех пор его главная конструкция не претерпела существенных изменений. Неподвижная штанга как была, так и осталась, верхние и нижние губки все также располагаются на своих местах, а подвижный элемент выполняет свою первоначальную функцию.

Некоторые модели имеют элемент для измерения глубины, другие предназначены для протектора шин или только для внутренних измерений. Поэтому при выборе инструмента, стоит помнить о конструктивных особенностях и дополнительных функциях, которые редко пригодятся в обыденной жизни.

Области применения инструмента

Электронный штангенциркуль используется для получения внутренних и внешних размеров элементов. А в том случае, если прибор оснащен глубиномером, то с его помощью можно измерять и глубину целого ряда отверстий. Как правило, диапазон измерений электронного штангенциркуля совпадает с параметрами механического собрата.

В них используется прямая методика измерения, которая позволяет получить предельно точные габариты изделия, зажатого в деталь. Для измерения прибор оснащен сразу тремя системами контроля:

• Первая — специальные губки, позволяющие определять наружные размеры рассматриваемой детали. При измерениях они ее зажимают, надежно фиксируя, а цифровой дисплей отображает соответствующее значение.
• Вторая система — губки, предназначенные для измерения размеров внутри элемента. Их измерительные плоскости расположены в другом направлении, а при работе их нужно максимально развести.
• К третьей системе относится глубиномер, представляющий собой металлический стержень.

Следует отметить и то, что каждая из систем двигается одновременно с остальными. Производство этих изделий регламентировано стандартом ГОСТ 166–89 .

Современные электронные штангенциркули обладают защитой не только от влаги, но и от пыли. Кроме того, они не проводят через свою конструкцию электрический ток. На рынке даже встречаются приспособления для левшей.

Проверка штангенциркуля

Работа и точность показателей штангенциркуля зависит напрямую от его технического состояния. Для проверки характеристик используются высокотехнологические методы в условиях специальной лаборатории. Сделать проверку дома или во время покупки невозможно, поэтому, приобретая прибор, достаточно посмотреть паспорт и данные калибровки.

В ходе эксплуатации нужно использовать инструкцию и соблюдать основные требования производителя, благодаря этим правилам вы получите высокую точность показателей. Во время измерений штангенциркуль может падать, ударяться или повергаться другим влияниям, поэтому время от времени нужно выполнять:

• внешний осмотр — проводится визуальная оценка штангенциркуля, его геометрии, чистоты механизмов и потребности в дополнительной смазке пазов. Все части должны легко читаться, двигаться, а небольшие проблемы нужно устранять,
• проверку нулевого значения — проводится путем сдвигания рамки до самого начала в упор. В это время нужно следить, чтобы две шкалы были с нулевым значением. Десятое деление нониуса показывает значение 19 мм,
• оценку качества измерений разных поверхностей. Нужно сдвинуть губки, распределить их напротив света, оценить их прилегание. Свет не должен проникать, а если есть щели, то дефект нужно устранять.

Для получения точных значений во время измерений необходимо понимать основные правила. Ни одно устройство не может самостоятельно измерить поверхность или деталь. При помощи штангенциркуля отображается цифровое значение, а все манипуляции проводит человек, двигая рамку.
