Батарейка l1154 и ее аналоги

Полезные рекомендации

При приобретении обращайте внимание на производителя и срок годности элемента. Хотя щелочные элементы питания склонны к низкому саморазряду, лучше не покупать их впрок

Если вы не знаете, какая батарейка вам понадобится, возьмите с собой инструкцию к бытовой технике, там обычно пишут, от батареек какого типоразмера работает прибор.
Подбирайте аккумуляторы, исходя из энергетических потребностей прибора. Нет смысла покупать мощное устройство в кухонные весы, которыми редко пользуются, и? напротив, дешевую солевую – в пульт или тонометр.
Отдавайте предпочтение известным торговым маркам. Дешевые китайские изделия могут оказаться некачественными и испортить ваш прибор (потечь, взорваться).
Приобретайте аккумуляторные батареи — это экономично и выгодно.
Не выбрасывайте щелочные батареи в ведро или на улицу. Их нужно сдавать в специальные пункты приема.

Щелочные (алкалиновые) батарейки прочно вошли в нашу жизнь. Они имеют разные виды и формы, встречаются во многих бытовых приборах и портативной технике. Несмотря на простую конструкцию, которая незначительно изменилась с момента изобретения, они пользуются популярностью.

Как вам статья?

Мне нравится1Не нравится

Технические характеристики батарейки LR14

LR14 именуется «малым бочонком». Этот элемент питания широко применялся для питания различной техники во времена СССР, когда батарея выпускалась под названием «Юпитер М». С тех пор параметры устройства несколько устарели. Однако она все еще используется для питания портативных магнитофонов, фонариков и некоторых переносных музыкальных инструментов.

Батарейка имеет следующие характеристики:

высота — 55 мм;
диаметр — 26 мм;
вес — не более 37 гр;
напряжение на выходе — 1,5 вольт;
емкость — 3000-8200 мАч.
Тип электролита — щелочь.

Они имеют разную емкость в зависимости от щелочного состава. К слову, именно этот параметр напрямую влияет на стоимость.

Аналоги щелочных батареек и их цена

Аналогами алкалиновых источников энергии являются солевые, серебряные, ртутные и литиевые батарейки. Первые являются дешевыми, но ненадежными. Если вам нужна простая батарейка в технику, которая не потребляет много энергии, то солевым элементам питания можно отдать предпочтение.

Ртутные и серебряные батареи не получили широкого распространения. А вот литиевые аналоги — очень хороши, но их стоимость на порядок выше щелочных аккумуляторов.

Если вы ищите аналог щелочной батарейки по особому типоразмеру, то в интернете есть множество таблиц соответствий. Они помогут вам понять, какую батарейку стоит покупать, а какую нет.

Цена алкалиновых источников энергии различна и начинается от 5 рублей. Естественно, она зависит от номинальной мощности, емкости, производителя и бренда. Известными и хорошими компаниями, выпускающими батарейки, являются Sony, Duracell, Panasonic Eneloop, Varta.

Особенности батарейки

Катод и анод батарейки.

Это щелочной источник постоянного тока, заточенный в металлический корпус. Форм-фактор – таблетка, диск. Размеры подогнаны под стандарт LR44 – такой применяется для наручных часов. Корпус сделан из двух частей – штампованных листов металла.

Нижней частью, имеющей форму цилиндра, подсоединяется к «плюсу» цепи питания. Верхняя часть, она же «минус», уменьшенного диаметра, и слегка выступает за корпус. За герметичность изделия отвечает кольцевой изолятор.

Изнутри, внизу корпуса, размещена таблетка из пасты – смесь диоксида марганца и графита. Сверху закреплен элемент – порошок цинка, который увеличивает площадь поверхности, участвующей в химической реакции.

Посреди «плюса» и «минуса» находится щелочной электролит. Там же – сепаратор, то есть разделитель. Еще внутри есть полость, куда отходят газы, образуемые в процессе разрядки. Конструкция батарейки предусматривает мембранный предохранительный клапан. Когда он срабатывает, сбрасывается давление, и из источника питания вытекает электролит.

Вставляя в электроприбор, важно соблюдать полярность. Если ошибиться – резко начнут образовываться газы, что приведет к перегреву и порыву корпуса

Нагревать элемент питания нельзя. Хранить при минусовой температуре тоже не стоит – из-за таких условий деградируют компоненты конструкции.

Конструкция алкалиновой батарейки

Размер цилиндрического элемента аналогичен размеру элемента марганцево-цинковой системы с солевым электролитом. Однако между устройством алкалиновых и солевых источников тока есть некоторые различия: алкалиновые батарейки отличаются вывернутой конструкцией. В элементе питания, где присутствует щелочной электролит, цинк находится в порошкообразном состоянии. В связи с этим, цинковый стаканчик заменяют стальным никелированным цилиндрическим корпусом, служащим токоотводом электрода со знаком «+».

В активном состоянии происходит прессование положительного электрода к внутренним стенкам корпуса. В щелочной элементе, как правило, есть возможность размесить большее количество активной массы положительного электрода, нежели в солевом аналоге такого же размера. Так, в щелочной батарейке типа D может быть расположено 35–40 г диоксида марганца. Солевой элемент питания подобного типоразмера вмещает не более 25–30 г электролита.

Сепаратор предварительно пропитывают электролитом, а затем вставляют во внутреннюю полость, заполненную активной массой анода. Сепарационным материалом может выступать гидратцеллюлозная плёнка или какой-нибудь нетканый полимерный материал.

По оси химического источника тока размещают токоотвод (из латуни) катода, а в полость между латунным токоотводом и сепарационным материалом вводят анодный состав, состоящий из цинкового порошка

Важно, чтобы перед этим цинковый порошок был пропитан загущённым электролитом

На производстве нередко в качестве электролитов используют щелочи, заранее насыщенные цинкатами. Такая мера снижает расход щелочи на начальном этапе эксплуатации. Помимо этого, присутствующие цинкаты в электролите тормозят развитие коррозионного процесса.

Аналоги

1154 заменяется батарейкой тех же размеров. Аналоги:

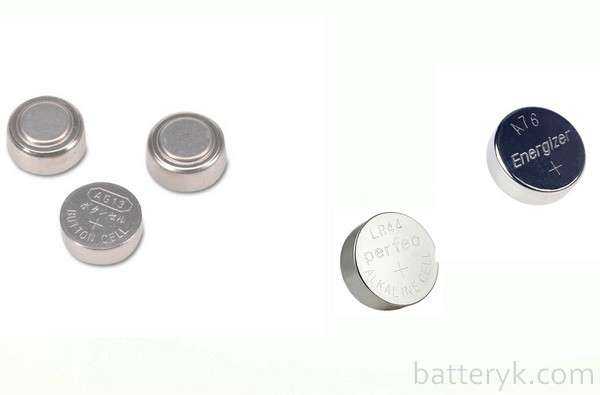

Аналог батарейки GPA76.

V13GA (изготовитель – Varta);
AG13 (Seiko, Smart Buy);
RW82 (Rayovac);
G13 (Camelion, Hyundai);
A76 (GP, Energizer);
LR44H (Duracell);
357;
GPA76;
SR44W;
L1154F;
SR1154.

Аналоги батарейки L1154 имеют тот же типоразмер и напряжение в 1.55 В. Снизу корпуса указано товарное обозначение изделия и код изготовителя. Обозначен положительный полюс, то есть «плюс». Сверху корпуса надписей нет.

Подбирая замену, учитывают модель заводского элемента. К примеру, есть батарейка PR44 – выглядит она также, имеет те же размеры, но основа у нее воздушно-цинковая. Такое изделие имеет напряжение 1.4 В.

В продаже встречаются также батарейки Д-0.33. Высота корпуса у них выше на 0.1 мм. Это никель-кадмиевые источники питания, которые запрещается использоваться в качестве замены L1154.

Чаще всего вместо 1154 ставят усовершенствованный аналог SR44 (другое название – V303). Основа – серебряно-цинковая, токоотдача выше, расширенный температурный диапазон эксплуатации.

Подбирая источник питания для электроприбора, необходимо смотреть на такие параметры как: габариты, напряжение, емкость. Упаковка должна быть целой. Чем позже была изготовлена батарейка, тем дольше она способна прослужить.

Правила эксплуатации и утилизации

Продлить срок работы гальванических элементов помогут следующие рекомендации:

Устанавливать батарею в держатель устройства нужно предельно внимательно, чтобы не перепутать полярность. Ошибка может привести к избыточному выделению газа, перегреву и возможному взрыву.
При попадании воды в батарейный отсек, следует незамедлительно вынуть «таблетки». После этого, следует удалить влагу с поверхности прибора и тщательно его просушить согласно инструкции. После проверки исправности устройства, можно заново установить элементы питания в посадочное гнездо.
Не рекомендуется длительное хранение изделия на морозе. В таком случае компоненты конструкции безвозвратно разрушаются.
Нежелательно использовать новые изделия вместе со старыми. Замените весь блок батарей одновременно, используя продукцию надежного изготовителя.
В связи с тем, что изделие обладает небольшой массой и размерами, не нужно давать его детям. Велика вероятность того, что малыши могут проглотить его.
Запрещается вскрывать конструкцию, вносить изменения в нее, использовать пайку для осуществления различных манипуляций. Нужно помнить о том, что все попытки оживить устройство или припаять к нему какие-либо детали, могут обернуться трагедией.

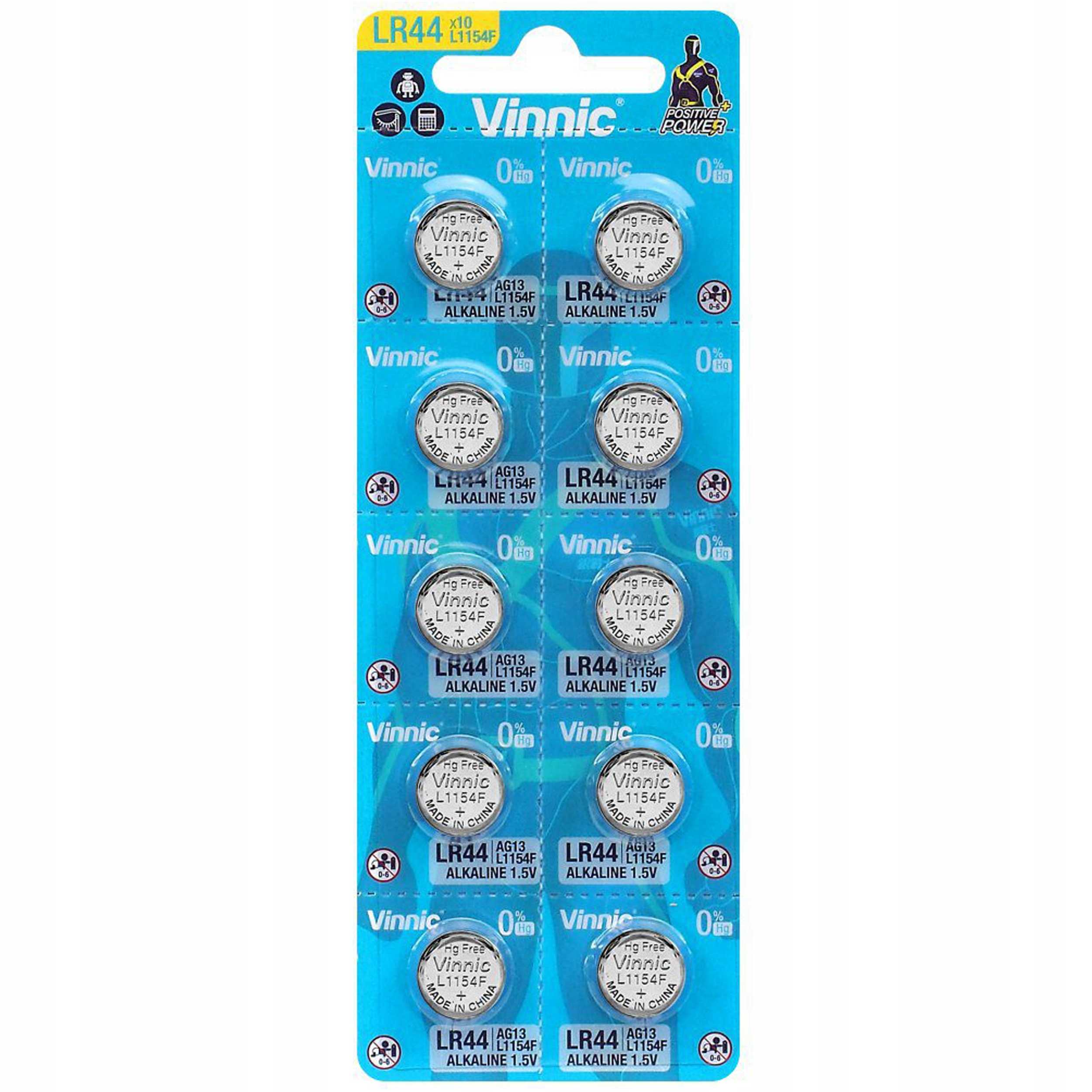

Vinnic L1154F

Не забываем о правильной утилизации отработанного сырья. Выбрасывать батарейки вместе с бытовым мусором запрещается. Дело в том, что при нарушении герметичности изделия, оно выделяет в окружающую среду такие элементы как свинец, ртуть, кадмий, никель, цинк.

Эти вещества проникают в почву, грунтовые воды. Велика вероятность того, что через какое-то время они попадут в пищу человека. Токсичные вещества поражают почки, костные ткани, кожу и слизистые оболочки человека, вызывают нарушения работы мозга и нервной системы.

Именно поэтому изделия, отработавшие свой ресурс, следует отнести в специализированный пункт приема аккумуляторных и гальванических элементов.

Устройство и принцип работы

Устройство алкалиновых батареек.

Отрицательный электрод алкалиновой батарейки находится в центре элемента питания. Он представляет собой пасту, в состав которой входит цинковый порошок, электролит и загуститель. Для защиты внутренних элементов от коррозии в корпусе предусмотрен высокочастотный цинк с добавлением сторонних металлов. Это также позволяет производителям исключать из состава опасные для экологии вещества, например, ртуть.

Токоотвод элемента питания обеспечивает латунный стержень, проходящий сквозь порошок. Благодаря ему увеличивается область соединения электролита и электрода, что способствует уменьшению внутреннего сопротивления и увеличению разрядного тока.

Плюсовой и минусовой электроды разделены между собой пористой структурой, которая пропитана рабочим раствором. Она также не допускает смешивание паст с разными зарядами. Положительный электрод состоит из оксида марганца и графита. Именно он заполняет свободное внутреннее пространство, которое остается между мембранной и корпусом.

Где используются щелочные батарейки?

В быту человека окружает множество бытовых приборов, а так как батарейки выпускаются с разными ёмкостями, на этот параметр стоит обращать внимание. Ведь чем больше емкость, тем сильнее выдаваемое аккумулятором напряжение, и тем дольше он работает

Алкалиновые элементы питания можно встретить в:

кухонных и напольных весах;
дистанционных пультах управления;
часах настенных и напольных;
детских игрушках;
медицинских приборах (тонометры, термометры);
устройствах медтехнической принадлежности (слуховые аппараты, инвалидные коляски, датчики);
радиоприемниках, портативных колонках и многих других приборах.

Принцип действия алкалиновой батарейки

Принцип действия этого щелочного источника питания довольно прост. Его описал итальянский физик Алессандро Вольта в далёком 1782 году. Учёный сконструировал гальванический элемент, в котором цинковый анод и медный катод погружались в раствор серной кислоты. Разница потенциалов двух металлов, опущенных в электролит, создавала электрический ток.

Своему названию этот вид батареек обязан веществу, выполняющему функцию проводника тока, а именно — концентрированному раствору щелочи. Производят электролит, используя в основном гидроксид калия или гидроксид натрия.

Другими обязательными участниками электрохимической реакции в алкалиновом элементе становятся — отрицательный электрод (из цинка) и положительный электрод (из оксида марганца). В зависимости от типа источника тока напряжение может составлять 1,5–12 В.

На что обратить внимание при приобретении

Определив необходимый тип батарейки, и выбрав производителя, стоит обратить внимание на некоторые нюансы. Они помогут выбрать качественный продукт, который долго прослужит и не станет бесполезной тратой денег

Целостность упаковки. Упаковка должна быть сухой, не помятой, целой.
Дата производства. Чем «моложе», тем выше вероятность того, что она прослужит дольше.
Внешний вид

Это важно при покупке батареек поштучно. Они должны быть целыми, ровными, без повреждений.

Выбрать элемент питания не сложно. Нужно лишь определить ее основные параметры и приобретать изделия только качественных брендов.

Технические характеристики

Батарейка AG13 и LR44 – это один и тот же зарядный элемент. В России приняты два вида маркировки и оба являются правильными. Буквенно-цифровая символика применяется во всем мире. В обозначении зашифрованы такие данные как размер, форма изделия.

Батарейка Duracell LR44 обладает следующими параметрами:

Высота – около 5 мм, диаметр – 11,6 мм. Такие небольшие размеры позволяют устанавливать элемент в различных миниатюрных устройствах.
Энергия возникает на основе щелочи, то есть AG13, LR44, A76 – это щелочные батарейки.
Вольтаж – 1,5 вольт. В зависимости от производителя и вида элемента, допускается погрешность в 0,05 вольт. Это не является браком или существенным недостатком.
Емкость – 110 мА/ч. Это значит, что если такая батарейка будет стоять в настенных небольших часах, то ее производительности хватит на 2-3 года. А вот если ее установить в мощную детскую игрушку, обладающую и механическими движениями, и звуковым сопровождением, то батарейки LR44 хватит на 30-90 минут.
Мощность у элементов данного типа небольшая, но ведь они и обладают маленькими размерами. Сила тока составляет 0,22 мА.
Такие аккумуляторы достигают массы 3 гр.

Заряжаемые батарейки

Помимо алкалиновых, существуют и другие виды батареек, которые можно дозаряжать после использования. В отличие от стандартных элементов питания многоразовые аккумуляторы позволяют при помощи зарядного устройства пользоваться ими в течение долгого времени. Подобные батарейки выпускаются и с щелочным раствором с напряжением в 1,5 В и емкостью от 150 мАч.

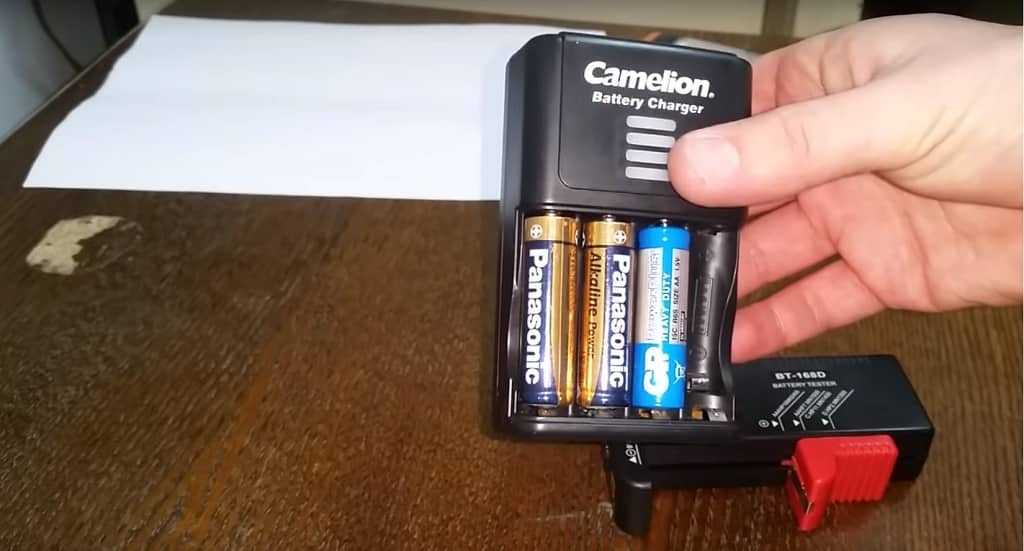

Зарядное устройство для батареек.

Ключевое преимущество алкалинового аккумулятора заключается в полностью безопасном для человека корпусе, который не содержит вредных веществ. Такой элемент питания держит заряд при соблюдении условий хранения долгие годы, особенно, если не разряжать его полностью. В инструкциях от производителей указано, что аккумуляторы на щелочной основе выдерживают до 50 циклов перезарядки.

Многоразовые батарейки имеют стандартные габариты, типоразмеры соответствуют форматам АА, ААА, С и D. Использовать их следует в технике с низким уровнем потребления тока, например, в пультах ДУ или фонариках.

Отличия солевых батареек от алкалиновых

Как солевые, так и щелочные элементы питания долгие годы не теряют популярность среди потребителей. Тем не менее, между этими видами батареек есть целый ряд различий.

Солевые:

Если их не использовать в течение двух-трёх лет с момента выпуска, то велика вероятность, что они полностью разрядятся.
Восприимчивы к температурным перепадам, что существенно сказывается на сроке хранения.
Внутренние химические процессы, протекающие ближе к концу срока эксплуатации, зачастую провоцируют вытекание содержимого батарейки.
Не отличаются высокой ёмкостью.
Имеют непродолжительное время работы.
Не способны выдержать высокую нагрузку, поэтому пригодны лишь для приборов с низким уровнем энергопотребления: часов, кухонных весов, пультов дистанционного управления.

Щелочные:

Работоспособность сохраняется и через пять лет после покупки.
Практически невосприимчивы к колебаниям температур.
Не протекают.
Имеют удельную ёмкость, превышающую аналогичный параметр у солевых элементов, минимум в 2 раза при малоточной нагрузке и в 5–10 раз при высокоточной нагрузке.
Подойдут для устройств с любым уровнем энергозатраты, но лучше всего себя демонстрируют в условиях постоянной нагрузки.

Состав батарейки

Устройство простой щелочной батарейки помогает понять принцип ее работы. Электрический ток возникает в результате взаимодействия ионов катода и анода.

Катод состоит из:

диоксида марганца — 75-85%;
графита (ацетиленовой сажи) — 8-10%;
раствора калия гидроксида (КОН) — 30-35%;
связующих компонентов — 1%.

Щелочью может выступать не только гидроксид калия, но и другие активные элементы натрия (NaOH) и лития (LiOH). Электролит специально загущают природными или синтетическими компонентами, содержащими гидроксильные группы (-ОН).

Материалом анода является очищенный цинк, обработанный от коррозий. Для этого в состав анода добавляли раньше свинец и ртуть, сейчас вещества более экологичные — висмут и алюминий.

Батарея 6f22 «Корунд», «Крона»

Самыми известными советскими 9-ти вольтовыми батарейками были солевые «Крона», весила такая батарейка около 53 грамм и имела размеры 48*26*17 мм. Почти все дети, рожденные в СССР хоть раз пробовали эту батарейку на язык.

Кроме «Кроны» широко были распространены 9 В батарейки «Корунд». Принципиальным отличием от «Кроны» было то, что они щелочные и соответственно стоили дороже.

И «Крона» и «Корунд» имели специальные выводы, отрицательный- в форме гнезда, положительный- штырь с заглублением в центре, поэтому подключить эти батарейки в неправильной полярности было попросту невозможно.

9-ти вольтовые батарейки часто использовались в игрушках, а также некоторой медицинской технике.

Современными аналогами этих батареек являются элементы 6LF61 (щелочные), 6R61 (солевые), 6AM6 (литиевые) и некоторые другие.

Купить аналоги всех этих батареек можно на Яндекс.Маркет

Это были самые популярные батарейки СССР. Кроме них можно было встретить аккумуляторный элемент питания 7д-01, элементы ГБ-10-У-1,3; 145 У- сухой, но эти встречи происходили гораздо реже, так как батарейки использовались в основном в узкопрофильной области.

Поблагодарить за воспоминания и поддержать канал:

ЮMoney — платежи, переводы, карты и кэшбэк
yoomoney.ru

Отличия солевых батареек от алкалиновых

Солевые:

Если их не использовать в течение двух-трёх лет с момента выпуска, то велика вероятность, что они полностью разрядятся.
Восприимчивы к температурным перепадам, что существенно сказывается на сроке хранения.
Внутренние химические процессы, протекающие ближе к концу срока эксплуатации, зачастую провоцируют вытекание содержимого батарейки.
Не отличаются высокой ёмкостью.
Имеют непродолжительное время работы.
Не способны выдержать высокую нагрузку, поэтому пригодны лишь для приборов с низким уровнем энергопотребления: часов, кухонных весов, пультов дистанционного управления.

Щелочные:

Работоспособность сохраняется и через пять лет после покупки.
Практически невосприимчивы к колебаниям температур.
Не протекают.
Имеют удельную ёмкость, превышающую аналогичный параметр у солевых элементов, минимум в 2 раза при малоточной нагрузке и в 5–10 раз при высокоточной нагрузке.
Подойдут для устройств с любым уровнем энергозатраты, но лучше всего себя демонстрируют в условиях постоянной нагрузки.

Описание и характеристики батарейки L1154

Алкалиновый (щелочной) элемент L1154 представляет собой источник постоянного тока, оснащенный металлическим корпусом дисковой конфигурации («таблетка»). Габариты корпуса соответствуют международному стандарту LR44, разработанному для применения в наручных электронных часах. Код L1154 введен швейцарской компанией Renata, которая является крупным разработчиком и производителем бытовых аккумуляторов и батареек.

Верхняя секция (отрицательный полюс), имеющая уменьшенный диаметр, выступает относительно нижней части корпуса. Для обеспечения работоспособности изделия между частями корпуса установлен кольцевой изолятор. Кольцо дополнительно обеспечивает герметичность конструкции, не допуская течи электролита.

Внутри нижней части кожуха находится таблетка из пасты, изготовленной из смеси диоксида марганца с графитом. К верхней части кожуха крепится элемент, выполненный из порошка цинка (позволяющего повысить поверхность вещества, вовлеченного в электрохимическую реакцию), пропитанного электролитом и загустителем.

Катод и анод.

Между катодом и анодом залит щелочной электролит (раствор гидроксида калия с загустителем) и находится разделительный сепаратор. Внутри батарейки имеется полость для сбора газов, выделяемых при разрядке.

В конструкции предусмотрен мембранный предохранительный клапан для аварийного сброса давления, после срабатывания из батарейки начинается течь электролита.

Уплотнительное кольцо имеет сложную геометрическую форму, позволяющую создать из половин корпуса монолитную конструкцию с устойчивыми геометрическими размерами. Элемент относится к химическим источникам тока необратимого типа, подзарядка батареи от внешнего источника невозможна.

Технические параметры элемента питания:

номинальный ток в цепи нагрузки — до 0,22 мА;
емкость батареи — от 110 до 148 мА*ч;
напряжение нового элемента — 1,55 В;
вес (средний) — 1,95 г;
диаметр изделия (по нижней части) — 11,6 мм;
высота — 5,4 мм;
температура эксплуатации — от -20° до 45°С;
срок годности (при хранении) — до 7 лет;
длительность эксплуатации — до 2 -3 лет.

Батарейка V13GA.

В силу малых размеров корпуса и характеристик отдачи тока батарейка L1154 применяется в устройствах с пониженным потреблением энергии (например, наручных часах, лазерных указках или бытовых медицинских приборах).

Допускается соединение нескольких элементов в последовательную цепь, обеспечивающую увеличенное напряжение.

Подобный пакет батарей используется в светодиодных карманных фонариках или бытовых метеорологических станциях. Контакт между источниками тока обеспечивается усилием специальной пружины или винтовой крышки.

Не допускается нагревать корпус источника тока, при попадании воды в батарейный отсек требуется вынуть элементы. Дальнейшая эксплуатация прибора возможна после удаления следов влаги и проверки исправности электроники. Запрещается длительное (более 6 месяцев) хранение элементов питания при отрицательной температуре воздуха (из-за деградации компонентов конструкции).

Принцип работы

Щелочные аккумуляторы могут различаться в зависимости от веществ, которые используются для электролитов и для пластин. Наиболее эффективными считаются никель-кадмиевые или никель-железные аккумуляторы.

Здесь используется щелочной электролит, имеющий в своём составе гидроксиды калия и лития, применение которого способствует увеличению ёмкости батареи. Он также улучшает разрядные характеристики аккумулятора.

Положительный электрод представляет собой смесь следующих элементов:

гидрат закиси никеля;
графитовый порошок, в который добавлена окись бария.

Отрицательный электрод, соответственно, сделан из чистого кадмия или железа. Его также создают с использованием гидрата закиси одного из этих металлов.

Электроды сделаны с использованием мелкоячеистой стальной сетки. На неё нанесены активные вещества, которые предназначены для взаимодействия с электролитом.

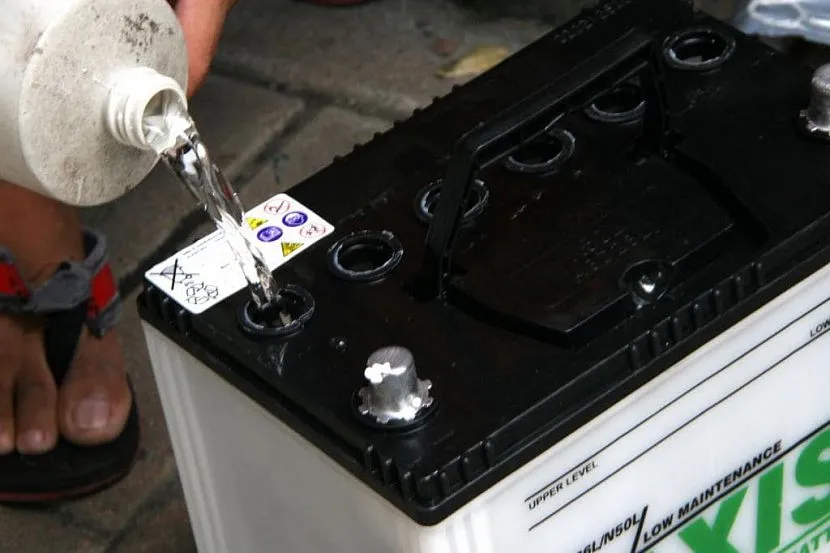

Заливка электролита в батареюИсточник 3batareiki.ru

Щелочные батареи имеют преимущество перед кислотными, состоящее в том, что они допускают перезарядку. В большинстве случаев её продолжительность составляет 6 часов. Если производилось долгое хранение в разряжённом состоянии, то время зарядки увеличивается — оно может длиться до 12 часов.

Щелочные аккумуляторные батареи выпускают в деревянном или металлическом корпусе. Они могут состоять из нескольких аккумуляторов. При смене электролита нужно исходить из объёма жидкости, требуемой для одного устройства и умножить на их количество.

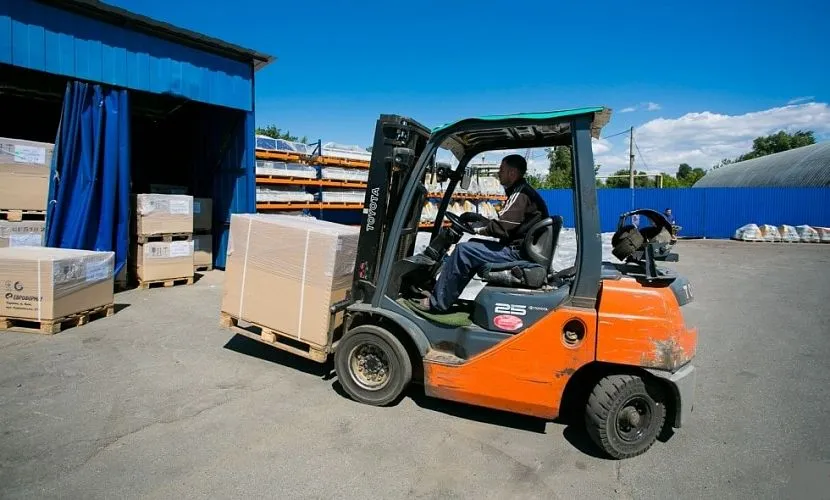

Погрузочная техника использует щелочные аккумуляторыИсточник 3batareiki.ru

Элемент 343

Элемент 343 советская батарейка цилиндрической формы небольшого размера, которую многие из нас также называли маленький бочонок.

Батарейки имели напряжение 1,5 В. Также выпускались с солевым и щелочным электролитом. Щелочные пользовались большим спросом по сравнению с солевыми. Отличительной особенностью батареек было то, что они могли работать в широком диапазоне температур.

Элемент 343 применялся для работы фонарей, магнитофонов, некоторых игрушек и приборов.

Современный аналог элемента 343 это элемент С и самые популярные типоразмеры R14, LR14. R14- солевая, аналог 343 элемента и LR14-щелочная, аналог элемента А 343.

Технические характеристики батарейки L1131

Данный гальванический элемент имеет миниатюрную форму, что позволяет его использовать максимально широко в небольших приборах, требующих постоянной энергии. Батарея имеет следующие характеристики:

форма – таблетка;
тип – марганцево-щелочная;
диаметр – 11, 6 мм;
высота – 3,1 мм;
напряжение – 1,55 В;
емкость – 44-68 мАч;
масса – до 1 гр.

При выборе стоит обратить внимание на вольтаж и размер элемента, который требуется прибору. Это основные характеристики, которые важны

Параметр	Значение
Основное обозначение	L1131
Вид	Марганцево-щелочной
Форма	Таблетка, монетка
Емкость	44-68 мАч
Напряжение	1,55 v
Аналог L1131	Подробнее читаем ТУТ
Высота	3,1 мм
Диаметр	11,6 мм
Масса	1 гр
