Батарейка l1154

Типы электрических розеток и вилок со всего мира

Тип А – это американская электрическая розетка и вилка. Она имеет два плоских параллельных между собой контакта. Используется в большинстве стран Северной и Центральной Америки, в частности в Соединенных Штатах, Канаде, Мексике, Венесуэле и Гватемале, а также в Японии. А так же везде, где напряжение составляет 110 В.

Тип B – это тот же разъем типа A, но с дополнительным круглым контактом заземления. Используется обычно в тех же странах, что и разъем типа А.Тип C – это европейская розетка и вилка. Имеет два круглых параллельных между собой контакта. Она не имеет третьего контакта заземления. Это самая популярная в Европе розетка, кроме Соединенного Королевство, Ирландии, Мальты и Кипра. Используется там, где напряжение составляет 220 В.

Тип D – это старый британский стандарт с тремя круглыми контактами, установленными в форме треугольника при этом один из контактов толще двух других. Этот стандарт розеток используется для максимального тока, используется в Индии, Непале, Намибии и на Шри-Ланке.

Тип E – это вилка с двумя круглыми контактами и отверстием под контакт заземления, который находится в гнезде розетки. Этот тип розеток используется в настоящее время в Польше, во Франции и в Бельгии.

Тип F – этот стандарт похож на тип E, но вместо круглого контакта заземления здесь используются два металлических зажима с двух сторон разъёма. Этот тип розеток используется, например, в Германии, Австрии, Голландии, Норвегии и Швеции.

Тип G – это британская розетка с тремя плоскими контактами. Используется в настоящее время в Великобритании, Ирландии, на Мальте, на Кипре, в Малайзии, Сингапуре и Гонконге. Примечание – этот тип розетки часто выпускается с встроенным внутренним предохранителем. Поэтому, если после подключения устройства оно не работает, то первое что нужно сделать, это проверить состояние предохранителя в розетке, возможно дело именно в нём.

Тип H – этот разъем розетки используется только в Израиле и в секторе Газа. Имеет три плоских контакта, или в более ранней версии круглые контакты организованы в форме буквы В. Не совместима ни с какой другой вилкой. Предназначена она для значений напряжения 220 В и тока до 16 А.

Тип I – это австралийская розетка, она имеет два плоских контакта, как в разъеме американского типа А, но они расположены под углом друг к другу – в форме буквы В. Есть также в версии с контактом заземления. Этот тип розетки используется в Австралии, Новой Зеландии, Папуа-Новой Гвинеи и Аргентине.

Тип J – это швейцарская вилка и розетка. Похожа она на вилку типа C, но имеет дополнительный контакт заземления посередине и два круглых контакта питания. Используется в Швейцарии и за ее пределами в Лихтенштейне, Эфиопии, Руанде и на Мальдивах.

Тип K – это датская розетка и вилка, она аналогична популярной европейской розетке типа C, но дополнительно имеет контакт заземления, расположенный в нижней части разъема. Является базовым стандартом в основном в Дании и Гренландии, а также в Бангладеше, Сенегале и на Мальдивах.

Тип L – это итальянская вилка и розетка, она аналогична популярной европейской розетке типа C, но имеет дополнительный круглый контакт заземления, расположенный в центре, два круглых контакта питания расположены необычно в линию. Используется такая розетка в Италии, а также Чили, Эфиопии, Тунисе и на Кубе.

Тип М – это африканская розетка и вилка с тремя круглыми контактами, расположенными в форме треугольника, при этом контакт заземления явно толще двух других. Похож он на разъем типа D, но у него гораздо толще контакты. Предназначена розетка для питания устройств током до 15 А. Используется в ЮАР, Свазиленд и Лесото.

Нестандартное решение вопроса

В данном случае нагрузочная вилка изготавливается еще более интересным способом, с помощью канализационной трубы, аккуратно разрезанной в продольном направлении.

Здесь приводится схема конструкции вилки, рассчитанная на проверку показателей сорпотивления аккумуляторов на 12 вольт с емкостью от нескольких десятков ампер-часов:

• константовая проволока , 12 витков со внутренним диаметром намотки 38 мм;
• к концам проволоки привариваются шпильки М8 ;
• все это может прекрасно подойти к канализационной трубе , если ее диаметр составляет 50 мм ;
• щель закрывается вторым куском такой же трубы;
• по бокам устанавливаются заглушки, и конструкция готова.

Технические параметры: показатель сопротивления около 0,1 Ом , ток при напряжении 12 вольт составляет от 110 до 120 ампер . Длительность нагрузки в этом случае должна быть минимальной, не более 3-5 секунд (к сожалению, устройство очень быстро нагревается). Все показатели аккумулятора измеряются так же, вольтметром любого типа. При создании такой вилки рекомендуется воспользоваться таблицей расчета сопротивлений проводов различной длины.

СЕВЕРНАЯ И ЮЖНАЯ АМЕРИКА

На что обратить внимание при приобретении

Многие люди во время покупки элементов питания не обращают абсолютно никакого внимания на срок годности, надписи, рисунки, производителя. Чаще всего их интересует типоразмер, а также количество, которое нужно для функционирования прибора/устройства.

При приобретении элементов питания обязательно стоит смотреть на срок годности

Важно брать во внимание дату производства. Даже если алкалиновая батарейка LR44 находилась на холодном складе в течение шести месяцев, то ее работоспособность снизится и будет меньше 100 процентов

Не следует приобретать дорогие элементы для приборов, которые отличаются низким энергопотреблением. Также не нужно брать дешевые изделия для «прожорливых» устройств. Делать закупки батареек с запасом также не следует, поскольку от продолжительного хранения, особенно при низкой температуре, продолжительной работы от LR44 можно не ждать.

Lr44-это щелочной элемент питания, применяющийся в электронных устройствах. В данной статье представлена наиболее полная информация об этом элементе питания. Вы узнаете, какими характеристиками обладает батарейка lr44, и какие аналоги существуют. Так же поймете, как правильно вставлять аккумулятор и можно ли заряжать.

Стандартизация помогла только частично

Уже в середине XX века стало понятно, что огромное разнообразие стандартов вредит глобализации и развитию электроники. После большого количества встреч, конференций и переговоров, удалось привести к общему виду основные параметры используемых электросетей.

Во всем мире было принято два основных стандарта: американский 100—127 вольт 60 герц и европейский 220—240 вольт 50 герц. Многие страны использовали строгие утвержденные стандарты, но некоторые государства придерживались норм лишь примерно и использовали собственные значения напряжения и частоты в электросетях.

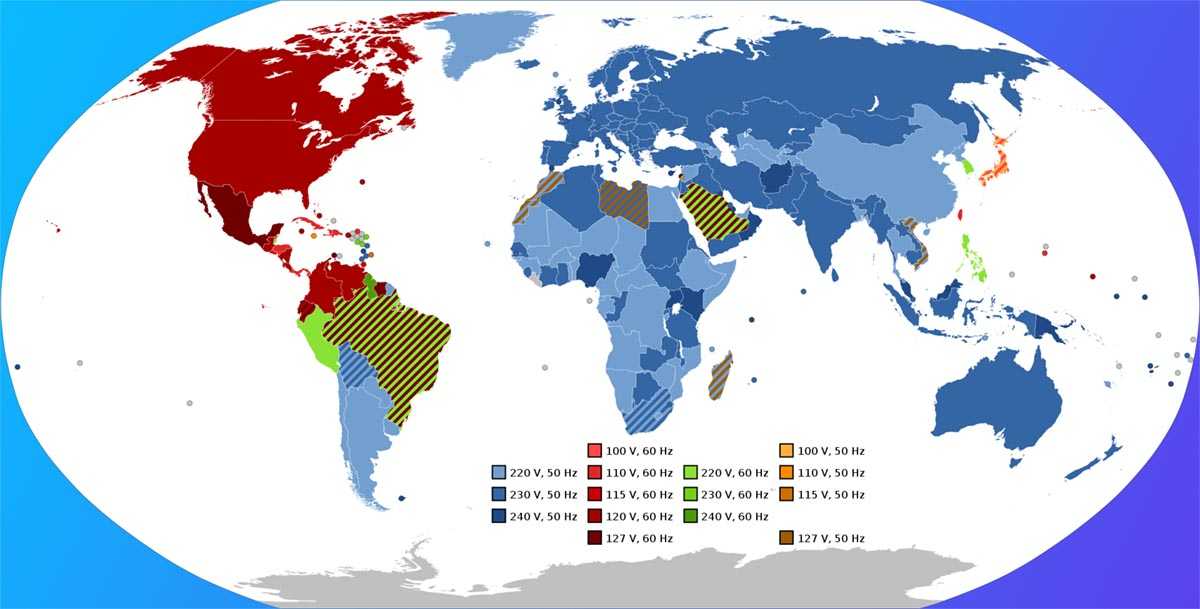

Принятые странами стандарты номинального напряжения и частоты тока в электросетях

Разные стандарты могут встречаться даже внутри одной страны. Так, например, в Японии напряжение в электросетях везде одинаковое – 110В, но частота, в зависимости от региона, составляет 50 или 60 Гц. А в Бразилии обратная ситуация: при частоте 60 Гц в разных частях страны встречаются сети на 127В или 220В.

Это связано и использованиям оборудования из разных стран при электрификации регионов. И если в данном направление все стало относительно понятно, то вот со способом подключения к сети все оказалось намного сложнее.

При переходе на стандарты 110/220 В многие согласились с решением использовать вилки типов A и B при американском и вилки типов C и M при европейском типе электросетей. Но сделали так далеко не во всех странах мира.

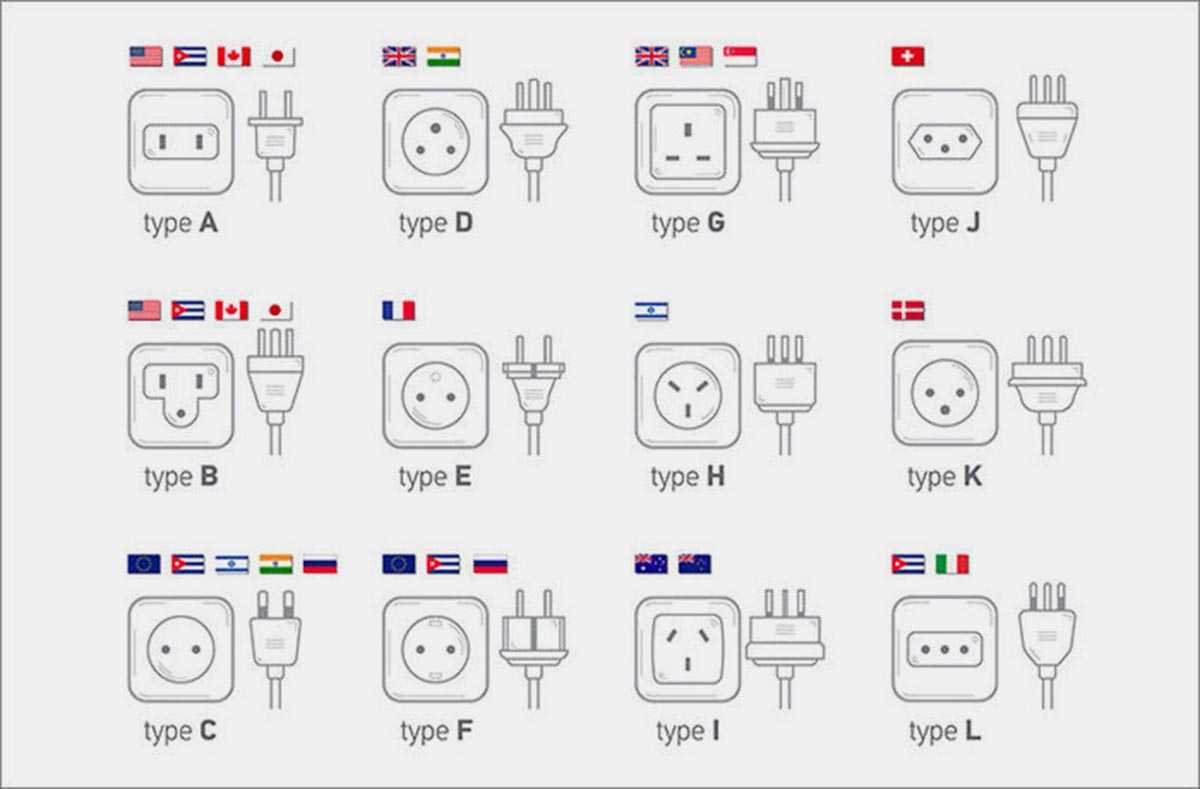

Разные типы вилок и их распространенность по странам

Многие уже наладили производство и распространили больше количество приборов с вилками собственного типа, что делало переход на новый стандарт долгим и затратным для населения. Так в мировой классификации появилось 12 основных типов розеток и вилок.

До этого разные производители техники применяли почти полсотни разновидностей подключения. На фоне такого разнообразия переход на 12 основных типов уже выглядел победой.

Можно условно разделить все типы на двух- и трехконтактные. Первые просто подводят фазный и нейтральный контакты, а второй дополняется контактом для заземления.

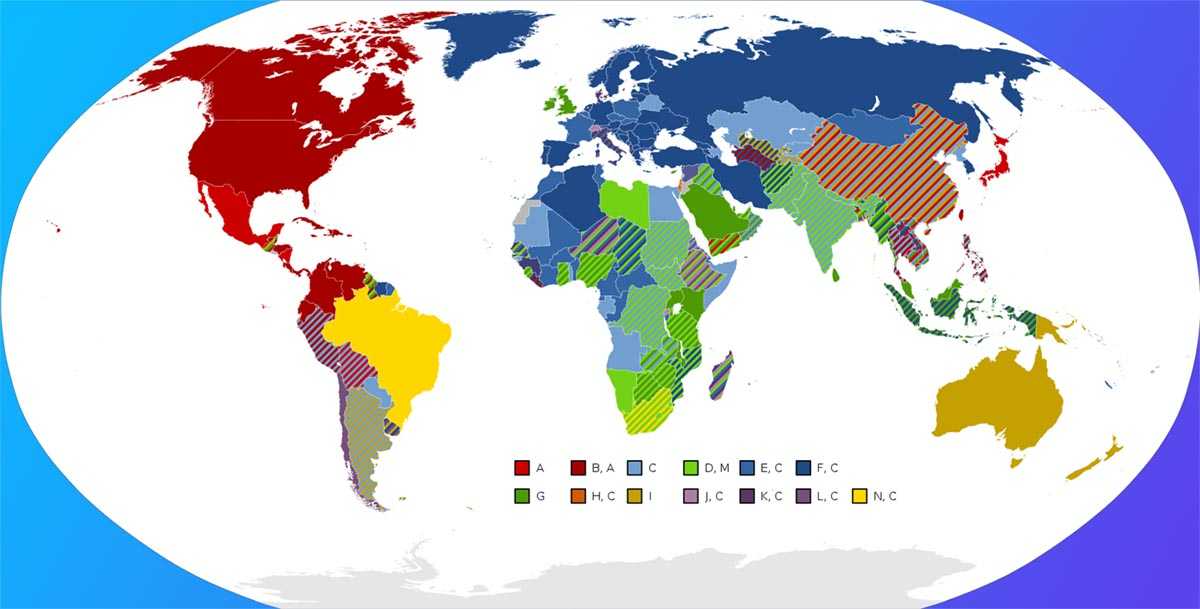

Распространенность разных типов вилок и розеток по странам

Кроме этого некоторые способы подключения являются поляризованными, подключить вилку в такую розетку можно только единственным правильным способом для соблюдения полярности.

Если вторую половину XX века трудности испытывали лишь производители электроники, то с началом нового столетия проблема коснулась и потребителей. Люди начали больше путешествовать и перевозить множество гаджетов с собой. Ранее путешественникам требовалась лишь возможность подключить свою бритву или фен, а сейчас в багаже найдется с десяток разных устройств, которые требуют подключения к заграничной розетке.

В современных условиях переход всех стран к общепринятому стандарту электросетей или к одинаковому типу розеток для подключения приборов кажется утопией. При этом минимум половине государств мира придется нести огромные траты на переоборудование и переоснащение.

Пока этого не случилось, придется различать несколько основных типов подключений.

Аналоги L1154

Аналогами источника постоянного тока L1154 являются:

• V13GA (изделия, отгружаемые компанией Varta);
• AG13 (детали, выпускаемые производителями часов Seiko и Smart Buy);
• RW82 (элементы, собираемые заводом Rayovac);
• G13 (обозначение батареек, изготовленных под брендами Camelion или Hyundai);
• A76 (используется для продукции крупных изготовителей батареек и аккумуляторов GP или Energizer);
• LR44H (продукция компании Duracell).

Все перечисленные элементы оснащены корпусами стандартного размера и обеспечивают напряжение 1,55 В. На нижней секции кожуха наносится товарное обозначение элемента питания и код производителя. Дополнительно указывается полярность (только для положительного полюса). На верхней части кожуха пояснительные надписи не наносятся.

При покупке нового источника питания требуется выяснить модель заводского элемента. Например, батарея PR44, имеющая идентичный внешний вид и габариты, построена на воздушно-цинковой основе. Номинальное напряжение, обеспечиваемое изделием, составляет 1,4 В (также несколько отличается номинальная емкость).

Изредка встречаются аккумуляторы Д-0,03 никель-кадмиевого типа (использовались в советской бытовой электронике), которые отличаются увеличенной на 0,1 мм высотой корпуса. Устанавливать вместо указанных изделий батарейки типа L1154 запрещается.

Владелец оборудования, рассчитанного на установку элементов L1154, может применить усовершенствованные батарейки SR44 (или V303), построенные на основе серебряно-цинковой композиции. Элементы обладают повышенными характеристиками отдачи тока, допускается эксплуатация изделий в расширенном температурном диапазоне.

Плюсом элементов является стойкость к ударным нагрузкам, возможно длительно хранение источников тока при температуре до -40°С без деградации электролита или активных веществ катода и анода.

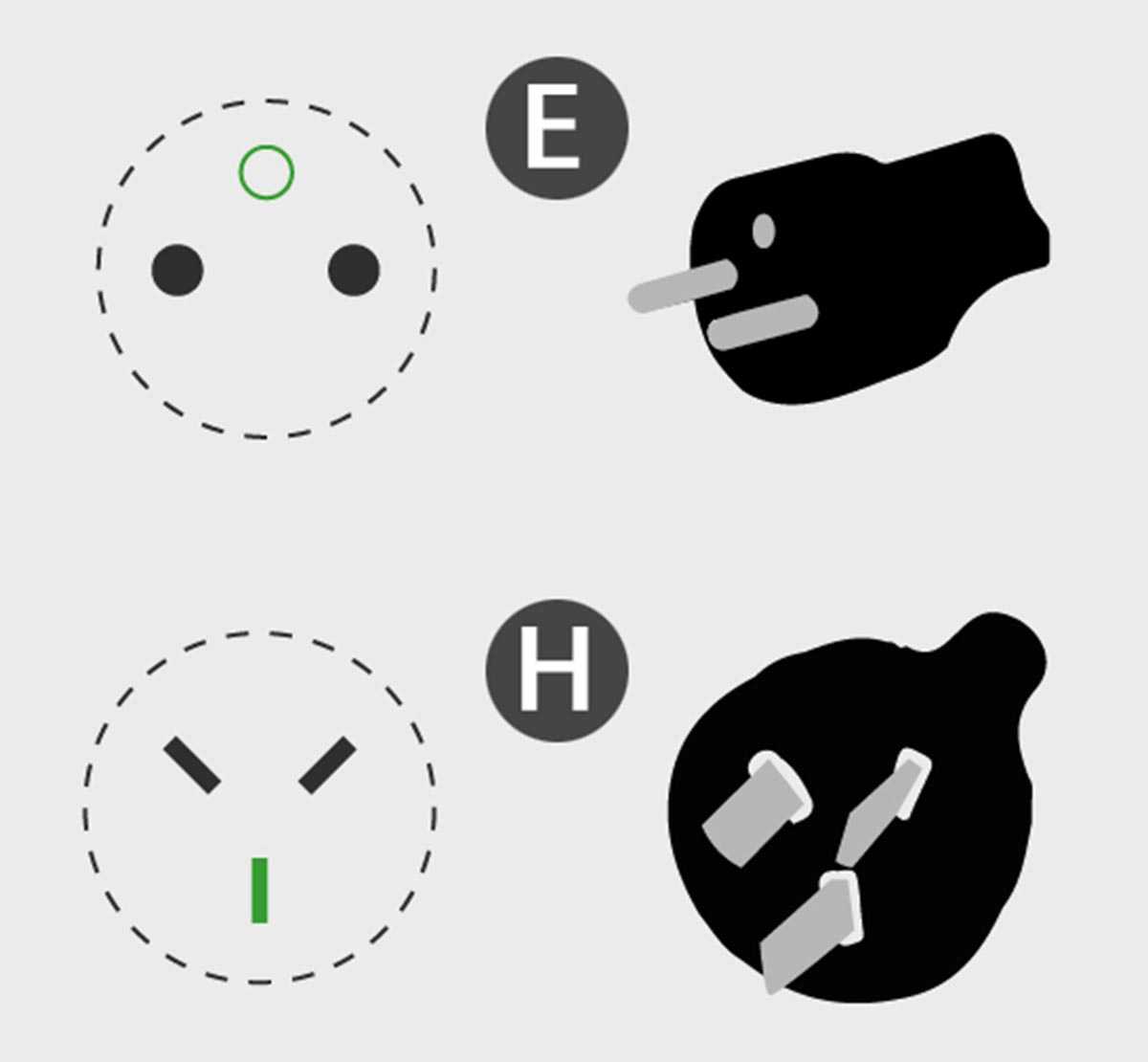

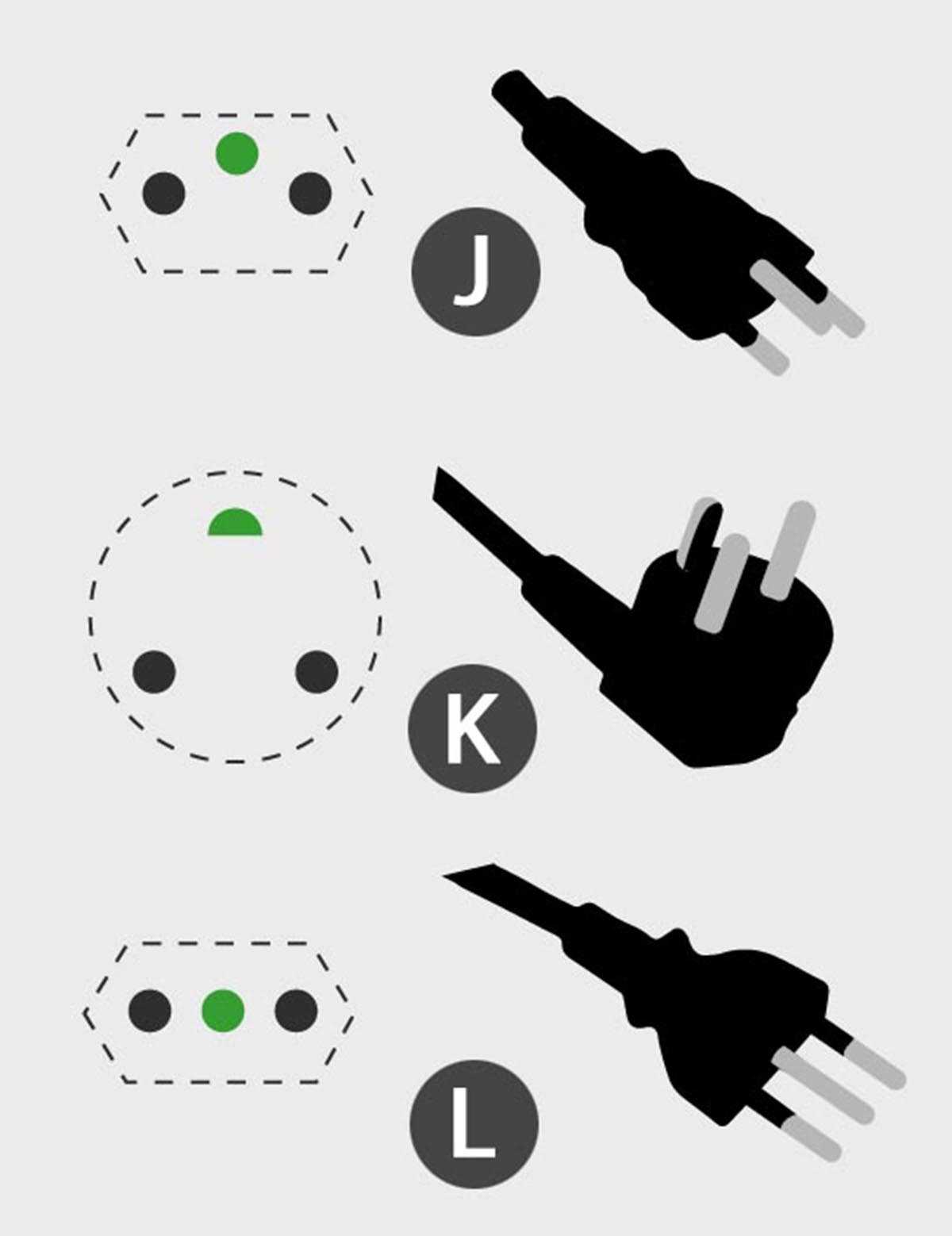

Локальные и малораспространенные типы E, H, J, K, L

Тип E изначально разрабатывался для Франции и применялся в её бывших колониях. От классической европейской вилки тип отличается более толстыми штырьками и наличием разъема под заземляющий штырь розетки.

Тип H уникальный стандарт подключения электроники для Израиля. Он не применялся в других странах и не может быть совместим с другими комбинированными типами вилок/розеток. Старый стандарт предусматривал три плоских контакта в форме буквы Y, а обновленный – три круглых штырька на равном удалении друг от друга.

Тип J стандарт для Швейцарии, который похож на европейский тип C. Он отличается смещенным третьим контактом заземления, а розетка более мелкой глубиной посадки вилки. Европейские вилки без проблем работают в сетях Швейцарии, но не наоборот.

Тип K стандарт вилок в Дании. Имеет некоторые распространение в других странах мира и похож на французский тип E, отличается от него расположением штыря заземления на вилке, а не в розетке. Розетки Дании без проблем принимают европейские вилки, но не наоборот.

Тип L уникальный стандарт подключения в Италии. Состоит из трех расположенных в ряд штырьков, которые могут быть большего диаметра и на большем удалении для нагрузки 16 А. Тип подключения был разработан в середине XX века для подключения осветительных приборов (они долгое время имели свой тариф оплаты).

Разделение тарифов в прошлом, но подобный тип подключения до сих пор встречается в этой европейской стране.

Вот такое обилие стандартов и типов подключения существует в мире электроники. За полвека человечеству так и не удалось достигнуть договоренностей или пойти на компромисс, чтобы сократить количество выпускаемых типов вилок и розеток.

В то же время некоторые страны и организации пытаются “воевать” с Apple и требовать от купертиновцев полный перехода на Type-C.

iPhones.ru

По поводу Lightning и Type-C жаловаться точно не стоит.

Рассказать

Как появились электрические розетки

Первый патент с описанием электрической розетки Харви Хаббелла (1904 год)

Электрическая розетка – это электротехническое устройство для механического соединения и разъединения электрических цепей.

Изначально электричество в быту использовалось исключительно для освещения и приборов, работавших от сети просто не существовало. При появлении первых устройств, работавших от сети переменного тока, их подключение осуществлялось через патрон вместо лампочки. Это было неудобно и не очень безопасно.

Так уже в начале XX века разработчики впервые задумались о создании нового стандарта подключения к сети для электроприборов. В 1904 встречается первое упоминание о регистрации патента на розетку и вилку. Автором числился Харви Хаббелл (Harvey Hubbell).

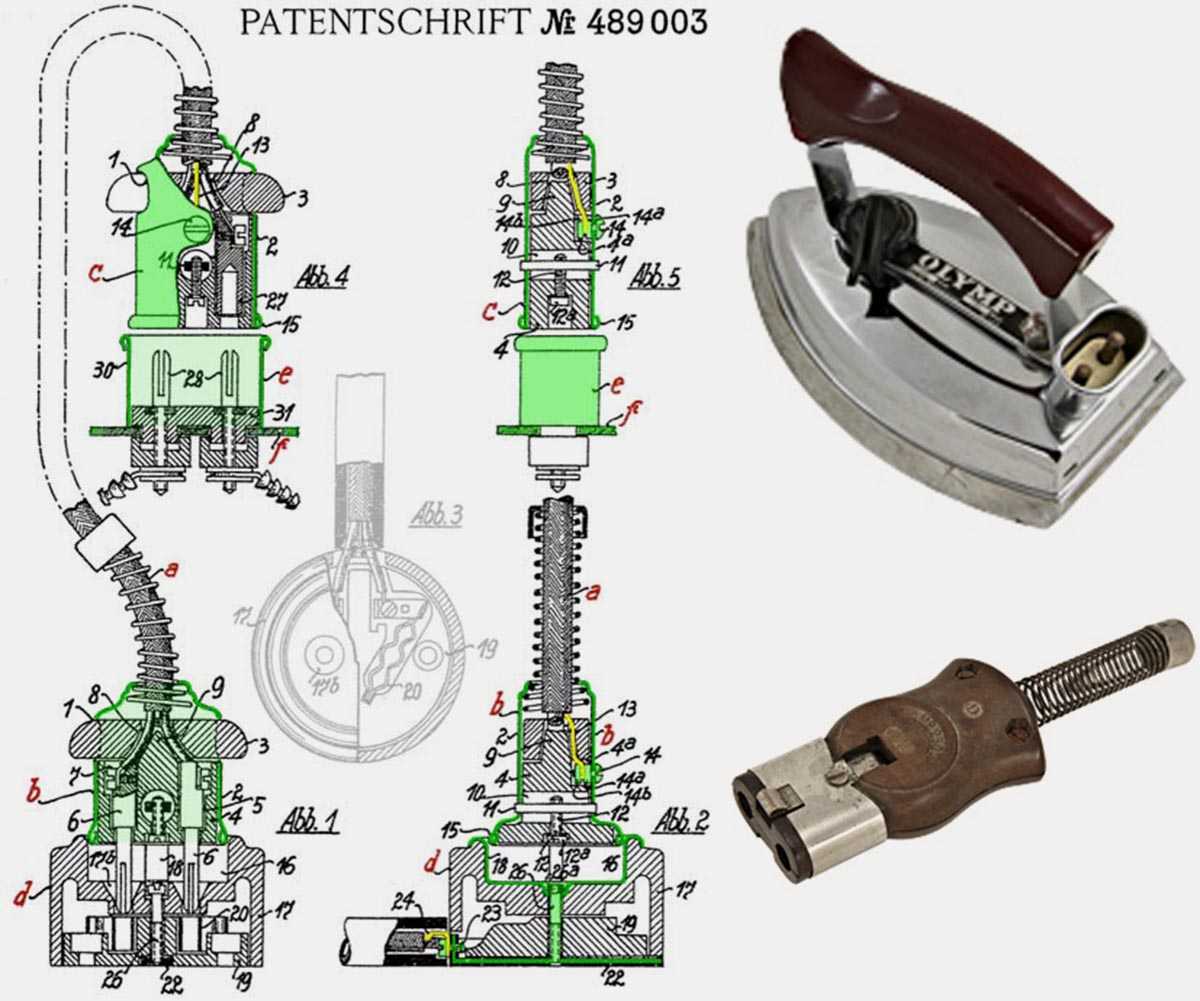

Патент электрической розетки Альберта Бюттнера (1926 год)

За следующие несколько лет многие производители электроники начали придерживаться данного стандарта, но другие предпочитали способ подключения через переходники для патронов Эдисона.

Позднее стало очевидно, что кроме питания электроприборам нужно дополнительное заземление. В 1926 году Альберт Бюттнер (Albert Büttner) запатентовал привычную сегодня систему Schuko с контактом для заземления.

Аналогичные разработки велись в других странах мира, что привело к появлению большого количества новых стандартов розеток и вилок для подключения электроприборов.

Такие разногласия часто были вызваны экономическими факторами, когда в развивающихся странах не хотели платить за дорогие патенты или быть зависимыми от других стран. Иногда решение создать свой собственный стандарт подключения носило исключительно политический характер, когда государство хотело казаться гордым и независимым от соседей.

Кроме самого способа подключения отличались и основные параметры проводимых электросетей. В разных частях света использовали разные напряжение и частоту, что делало невозможным подключение заграничных приборов даже после смены вилки.

Описание и характеристики батарейки L1154

Алкалиновый (щелочной) элемент L1154 представляет собой источник постоянного тока, оснащенный металлическим корпусом дисковой конфигурации («таблетка»). Габариты корпуса соответствуют международному стандарту LR44, разработанному для применения в наручных электронных часах. Код L1154 введен швейцарской компанией Renata, которая является крупным разработчиком и производителем бытовых аккумуляторов и батареек.

Верхняя секция (отрицательный полюс), имеющая уменьшенный диаметр, выступает относительно нижней части корпуса. Для обеспечения работоспособности изделия между частями корпуса установлен кольцевой изолятор. Кольцо дополнительно обеспечивает герметичность конструкции, не допуская течи электролита.

Внутри нижней части кожуха находится таблетка из пасты, изготовленной из смеси диоксида марганца с графитом. К верхней части кожуха крепится элемент, выполненный из порошка цинка (позволяющего повысить поверхность вещества, вовлеченного в электрохимическую реакцию), пропитанного электролитом и загустителем.

Катод и анод.

Между катодом и анодом залит щелочной электролит (раствор гидроксида калия с загустителем) и находится разделительный сепаратор. Внутри батарейки имеется полость для сбора газов, выделяемых при разрядке.

В конструкции предусмотрен мембранный предохранительный клапан для аварийного сброса давления, после срабатывания из батарейки начинается течь электролита.

Уплотнительное кольцо имеет сложную геометрическую форму, позволяющую создать из половин корпуса монолитную конструкцию с устойчивыми геометрическими размерами. Элемент относится к химическим источникам тока необратимого типа, подзарядка батареи от внешнего источника невозможна.

Технические параметры элемента питания:

• номинальный ток в цепи нагрузки — до 0,22 мА;
• емкость батареи — от 110 до 148 мА*ч;
• напряжение нового элемента — 1,55 В;
• вес (средний) — 1,95 г;
• диаметр изделия (по нижней части) — 11,6 мм;
• высота — 5,4 мм;
• температура эксплуатации — от -20° до 45°С;
• срок годности (при хранении) — до 7 лет;
• длительность эксплуатации — до 2 -3 лет.

Батарейка V13GA.

В силу малых размеров корпуса и характеристик отдачи тока батарейка L1154 применяется в устройствах с пониженным потреблением энергии (например, наручных часах, лазерных указках или бытовых медицинских приборах).

Допускается соединение нескольких элементов в последовательную цепь, обеспечивающую увеличенное напряжение.

Подобный пакет батарей используется в светодиодных карманных фонариках или бытовых метеорологических станциях. Контакт между источниками тока обеспечивается усилием специальной пружины или винтовой крышки.

Не допускается нагревать корпус источника тока, при попадании воды в батарейный отсек требуется вынуть элементы. Дальнейшая эксплуатация прибора возможна после удаления следов влаги и проверки исправности электроники. Запрещается длительное (более 6 месяцев) хранение элементов питания при отрицательной температуре воздуха (из-за деградации компонентов конструкции).
