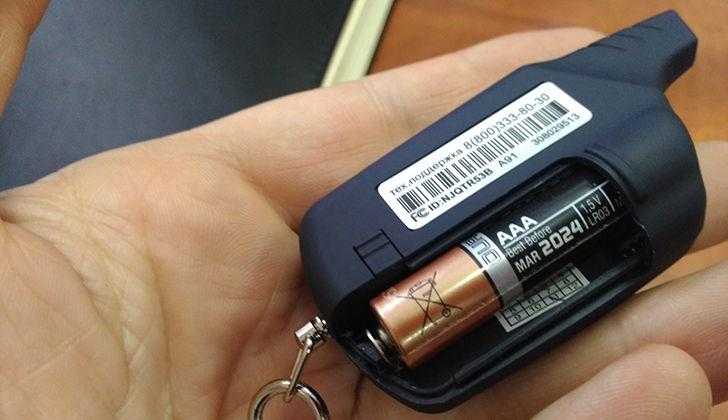

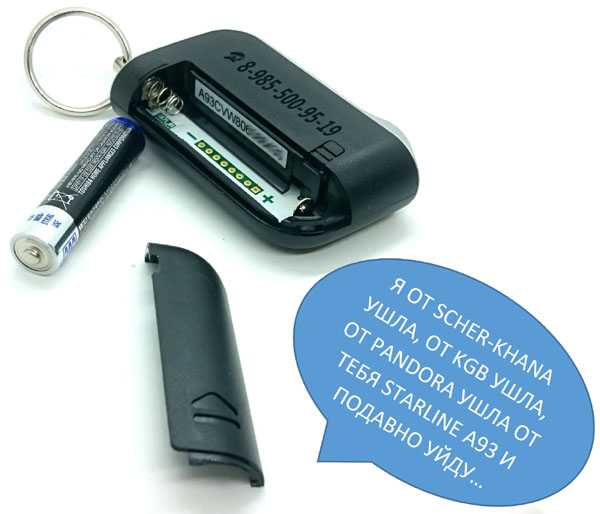

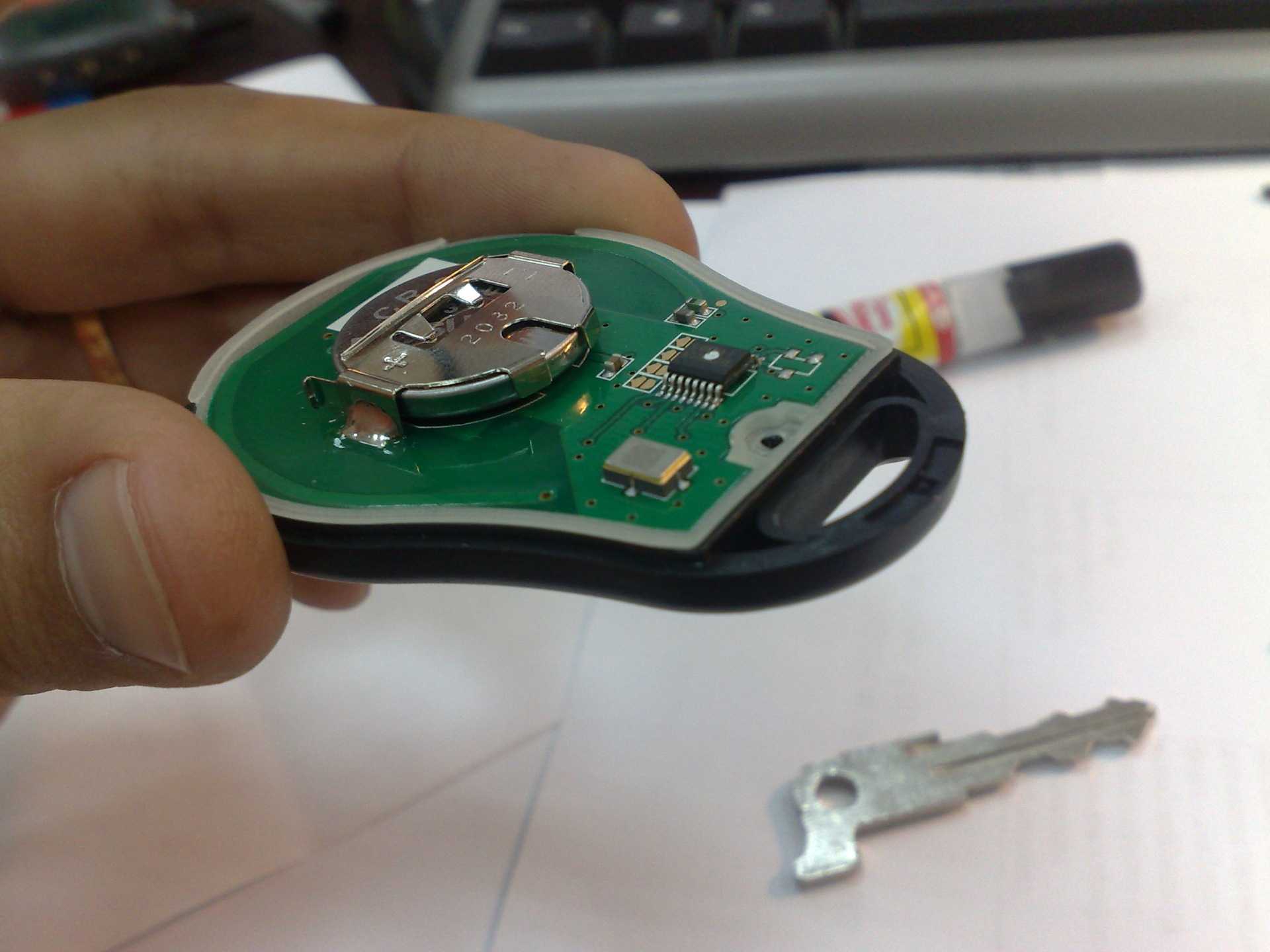

Батарейки для пульта сигнализации автомобиля старлайн

Возможна ли замена на аккумуляторный аналог

В интернете можно найти рекомендации по перезарядке батарей серии CR. Следовать этим советам не стоит:

1. Эти элементы не являются перезаряжаемыми. Электрохимические реакции в них необратимы. Если и удастся на некоторое время слегка поднять напряжение посредством внешнего воздействия, этот эффект будет очень кратковременным.
2. Литиевые элементы не терпят перезарядки. Если это допустить, последствия могут быть серьезными – от перегрева до возгорания и взрыва. Тем более опасно перезаряжать не предназначенные для этого источники, для которых производитель не приводит допустимые режимы.

В некоторых ноутбуках вместо гальванического элемента предусматриваются перезаряжаемые источники питания – аккумуляторы. По маркировке их легко отличить по надписи Rechargeable, а тип такой «таблетки» начинается с символов ML или LIR.

Перезаряжаемый элемент в габаритах 2032

Замена гальванического элемента на аккумулятор влечет за собой проблемы, даже если совпадут размеры. Если вместо штатной батарейки поставить перезаряжаемый элемент, потребуется периодически пополнять запас энергии. В «родном» устройстве за это отвечает специальный участок схемы. Там же, где изначально было предусмотрено использование одноразового источника, схемы подзаряда, естественно, нет. Аккумулятор проработает до разряда, а дальше вызовет глубокое разочарование пользователя.

При обратной замене тоже не получится ничего хорошего. Компьютер будет пытаться зарядить батарейку против ее воли. Это приведет, как минимум, к сокращению срока ее службы, а в худшем случае – к перегреву и возгоранию.

Зарядка аккумуляторов 2032 с помощью сетевого ЗУ

На что обратить внимание перед покупкой

Чтобы приобрести элемент питания, которые прослужит максимум положенного времени недостаточно обращать внимание только на наименование бренда, который указывается на корпусе

Важно при покупке учитывать следующее:

• Наличие достаточного промежутка времени до окончания гарантийного эксплуатационного срока.
• Инструкция и описание изделия должны быть переведены на русский язык.
• Расшифровка маркировки должна указывать на наличие оригинального изделия либо его аналога.

Каких-либо повреждений корпуса батареи или упаковки не должно быть, в противном случае, от покупки рекомендуется отказаться.

Рекомендации по подбору батарейки

Качество работы источников питания во многом зависит от поставщиков. При покупке необходимо учитывать критерии выбора, а также особенности отдельных производителей.

Параметры

Нюансы, которые надо учитывать перед приобретением батарейки для сигнализации:

1. Тип источника питания. Аккумуляторы могут быть марганцевыми, литиевыми, а также литиево-марганцевыми. В брелоках противоугонных систем более старых моделях часто применяются щелочные устройства.
2. Класс продукта. Речь идет о разновидностях батарей: пальчиковые, таблеточные или специальные.
3. Величина номинального напряжения. Данный параметр замеряется в вольтах и в зависимости от источника питания может быть от 1,5 до 12 В. Для устройств на 3 В допускается применение двух батареек, рассчитанных на 1,5 В. Такие аккумуляторы обычно используются в дополнительных коммуникаторах, не оборудованных жидкокристаллическим дисплеем.
4. Уровень зарядной емкости. Измеряется в ампер-часах.
5. Значение тока разряда. Этот параметр замеряется в амперах, данная величина предназначена для определения момента, в котором батарейка получит емкость, заявленную изготовителем. Некоторые производители не указывают этот параметр, а отмечают на упаковке только сопротивление.
6. Максимальный ток разряда. Имеется в виду величина, при которой пользователь может длительно и безопасно разряжать батарейку. При таких условиях устройство не будет перегреваться, его основа не повредится и электролит не выйдет из аккумулятора. Вместо этого значения изготовители иногда указывают величину минимального сопротивления нагрузки.
7. Уровень импульсного тока разряда. Данный параметр позволяет определить, при каком токе возможно кратковременное разряжение батарейки. Если продукт качественный, то это значение должно быть не более 2-3 сек.
8. Величина внутреннего сопротивления. Этот параметр позволяет рассчитать эффективность использования устройства при определенной величине тока. Производители могут не указывать данное значение на упаковке. Соответственно, чем выше будет величина, тем более высокая эффективность устройства при работе в условиях больших нагрузок.
9. Целостность упаковки. Не рекомендуется приобретение устройств, если она нарушена.
10. Отсутствие повреждений на батарейке. При наличии дефектов пропадает гарантия того, что устройство полностью отработает заявленный производителем срок службы.

Пользователь Макс Крюков рассказал о том, как можно проверить работу батареек для сигнализации перед покупкой на примере устройств класса CR2032.

Производители

Бренды, выпускающие батарейки для сигнализаций:

1. Duracell. Аккумуляторы этого производителя эффективно справляются со своими задачами при температуре от -20 до +54 градусов Цельсия. При регулярных нагрузках в условиях умеренного климата ресурс эксплуатации источников питания в среднем составляет около 450 часов. Сопротивление при этом должно составить 6,5 кОм. Если этот параметр увеличится доя 15 кОм, то срок службы батареек составит примерно 1100 ч.
2. Energizer. Изготовитель аккумуляторов заявляет, что величина номинальной емкости его продуктов равна 240 мАч. На практике при сопротивлении в 15 кОм срок службы батареек колеблется в районе 1150 часов. Производитель выпускает источники питания разных классов.
3. GP. Температура эксплуатации и хранения батареек варьируется в диапазоне от -30 до +65 градусов. При таких условиях номинальная емкость устройств будет около 210 мАч. Ресурс эксплуатации батареек при температуре воздуха 23 градуса и сопротивлении 15 кОм составит не более 1100 часов.
4. Maxell. Устройства этого бренда выполняются в защищенном герметичном корпусе. Средний срок службы составляет около 1000 часов при условии нагрузки 15 кОм и температуре +21 градус.
5. Panasonic. Ресурс эксплуатации батареек такой же, как в случае с продуктами Maxell. На практике источники питания эффективно справляются со своими задачами при -30 градусах. Желательно использовать аккумуляторы Panasonic при температуре не более +60.
6. Renata. По заявлениям производителя, основной особенностью этих батареек является обширный температурный диапазон, составляющий от -40 до +85 градусов. При функционировании в умеренных климатических условиях ресурс эксплуатации составит не больше 1200 часов.

Что понадобилось для эксперимента

Для того, чтобы провести тестирование, необходим специальный анализатор гальванических элементов, который имеет следующие возможности:

• вывод данных на экран монитора через USB;
• выбор наиболее подходящего режима разряда;
• поддержка любых аккумуляторов и батареек до 4,75 В;
• вывод графика напряжения;
• расчет емкости и внутреннего сопротивления и т.д.

Устройство сохраняет все полученные данные на компьютере в формате CSV. Для теста использовались два режима:

1. Разряд постоянным током 200 mA.
2. Разряд импульсами 1000 mA (30 секунд нагрузка, 30 секунд пауза).

Такая нагрузка, как в первом режиме, обычно наблюдается в различных интерактивных игрушках. Второй режим свойственен фонарикам, тонометру и другим устройствам. Все измерения проводились при разряде аккумулятора до напряжения 0.7 V.

***

Всё зависит от максимального напряжения, до которого способен заряжаться аккумулятор вашего смартфона:

• 4,2В (штатное значение, иногда даже не указывается — и так понятно, аккумуляторы с отсечкой на 4,2В живут дольше);
• 4,35В или 4,4В (элементы высокого напряжения или High Voltage Li-ion/LiPo, их срок службы уменьшен взамен на указанные выше преимущества).

Указание цифр 3,6В или 3,7В, даже 3,75В или 3,8В на корпусе аккумулятора по сути не влияют на срок службы, когда максимальное напряжение одинаковое (4,2В). Но может говорить о разных материалах, применяющихся для катода, анода и электролита.

Хотелось сделать короткую заметку, но получилось полноценное руководство по напряжению аккумуляторов смартфонов и телефонов. В качестве источника мы ориентировались на исследования и опыт Battery University.

Если у вас есть вопросы или что-то нужно добавить, то напишите в комментарии своё мнение. Мы читаем каждое сообщение.

Аналоги

Для замены M7 могут подойти диоды кремниевые, диффузионные, выпрямительные, предназначенные для использования в источниках питания и преобразовательных устройствах аппаратуры общего назначения.

Отечественное производсто

Тип	URRM	IF(AV)	IFSM	TJ	UFM	IRMTA = 25°C	IRMTA = 125°C	Корпус
SM4007	1000	1	30	-55°C.…+125°C	1	2,5	50	SMA-W(DO-214AB)
КД210В	1000	10	50	≤ 140°С	1	≤ 4,5 мА		КД-11
2Д220Г/И	1000	3	60	–	1,2/1,0	45 мкА	1,5 мА	КД-10
2Д230Г/И	1000	3	60	-60°C.…+125°C	1,5/1,3	45 мкА	1,5 мА	КД-11
КД243Ж	1000	1	6	-60°C….+125°C	1,1	10 мкА	0,1 мА	КД-4Б
КД248А/Б/К	1000	3,0/1,0/1,5	9,6/3,2/4,8	-60°C…+125°C	1,4	40 мкА		КД-16
2Д254	1000	1	3,2	–	1,5	–	–	–
КД257Д	1000	3	15	-60°C….+85°C	1,5	0,2 мА	–	КД-29С
КД258Д	1000	3	7,5	-60°C….+85°C	1,6	2 мкА	–	КД-29А

Зарубежное производство

Тип	URRM/URSM/UDC, В	IF(AV), А	IFSM, А	TJ, °С	UFM, В	IRM, мкАTA = 25°C	IRM, мкА TA = 125°C	RƟJL, °C/Вт	RƟJA, °C/Вт	CJ, пФ	Корпус
SM4007	1000/700/1000	1	30	-55°C.…+125°C	1	2,5	50	–	55	12	SMA-W(DO-214AB)
1N4145	1000/700/1000	3	300	-55°C….+150°C	1	10	100	–	20	35	DO-27
1N4249	1000/700/1000	1	40	-65°C…+200°C	1,2	1	25	–	–	–	GPR-1A
1N4948	1000/700/1000	1	30	-65°C….+150°C	1,3	5	50	–	50	15	DO-41
1N5054	1000/700/1000	1,5	48	-65°C….+170°C	1,3		500	–	–	–	DO-41
1N5408	1000/700/1000	3	200	-65°C….+200°C	1	5	100	–	40	50	DO-201AD
1N5622	1000/700/1000	1	50	-65°C….+200°C	1,2	0,5	25	–	–	35	GPR-1A
BY133	1300/940/1300	1	30	-55°C…+150°C	1,1	5	200	–	50	15	DO-41
BY255	1300/- /1300	3	100	-50°C….+150°C	1,1	20	–	–	25	–	DO-201
BY227MGP	1250/875/1250	2	60	-65°C….+175°C	1,5	5	100	–	–	25	DO-15
BYD57M	1000/-/1000	1	5	-65°C…+175°C	2,1	5	100	30	150	20	SOD87
BYT-11	URRM = 1000	1	35	-55°C….+150°C	1,3	20	–	–	60	–	F126
BYT51M	URRM = 1000	1	50	-55°C…+175°C	1,1	1	100	–	45	–	DO-15
BYT54M	1000/700/1000	1,25	30	-55°C….+175°C	1,5	5	150	–	45	–	DO-41
BYV36E	1000/700/1000	1,6	30	-55°C…+150°C	1,45	5	100	–	45	18	DO-15
BYV96E	1000/700/1000	1,5	35	+175°C	1,6	5	150	–	50	–	DO-15
BYW56GP	1000/700/1000	2	50	-65°C….+175°C	1	5	100	–	35	50	DO-15 DO-204AC
GP210	1000/700/1000	2	70	-65°C…+175°C	1,1	5	50	–	–	40	–
GPP15M	1000/700/1000	1,5	60	-65°C….+175°C	1,1	5	–	–	–	25	DO-15
GPP10M	1000/700/1000	1	30	-65°C…+125°C	1	5	50	–	50	15	DO-41
GPP20M	1000/700/1000	2	70	-65°C….+125°C	1	5	50	–	40	20	DO-15
GP15M	1000/700/1000	1,5	50	-55°C…+150°C	1,1	5	100	–	–	20	DO-15
GP110	1000/700/1000	1	50	-65°C….+175°C	1	0,5	30	–	30	10	DO-41
MUR1100F	1000/700/1000	1	35	-55°C….+150°C	1,75	5	50	–	–	20	SOD-123F
RGP15M	1000/700/1000	1,5	50	-65°C….+175°C	1,3	5	200	–	30	25	DO-15
RGP110	1000/700/1000	1	50	-65°C….+175°C	1,2	0,5	25	–	55	15	DO-41

Те же данные представленны в виде картинки.

Примечание: данные таблиц получены из даташит компаний-производителей.

Что такое варистор и где применяется

Варистор –  это выполненный из полупроводникового материала переменный резистор, который способен изменять свое электрическое сопротивление в зависимости от приложенного к нему напряжения.

Принцип действия у такого электронного компонента отличается от обычного резистора и потенциометра. Стандартный резистор имеет постоянное во величине сопротивление в любой промежуток времени вне зависимости от напряжения в цепи, потенциометр позволяет менять сопротивление вручную, поворачивая ручку управления. А вот варистор обладает нелинейной симметричной вольтамперной характеристикой и его сопротивление полностью зависит от напряжения в цепи.

Благодаря этому свойству, варисторы широко и эффективно применяют для защиты электрических сетей, машин и оборудования, а также радиоэлектронных компонентов, плат и микросхем вне зависимости от вида напряжения. Они имеют невысокую цену изготовления, надежны в использовании и способны выдерживать высокие нагрузки.

Варисторы применяются, как в высоковольтных установках до 20 кВ, так и в низковольтных от 3 до 200 В в качестве ограничителя напряжения. При этом они могут работать, как в сетях с переменным, так и с постоянным током. Их используют для регулировки и стабилизации тока и напряжения, а также в защитных устройствах от перенапряжения. Используются в конструкции сетевых фильтров, блоков питания, мобильных телефонов, УЗИП и других ОИН.

Внешний вид и полярность

Крона – бытовое название электрохимического источника питания, выполненного в виде параллелепипеда размерами 48 × 26 × 17 мм. В зарубежной технической литературе для обозначения такого форм-фактора применяется маркировка  6F22, 6R61, 6LF22, 6LR61, 9V Brick Battery и т.п. В советское время в этом типоразмере выпускались батарейки под брендами Крона и Корунд. Первое название прижилось и стало нарицательным.

На одном из торцов расположены два вывода:

• положительный (анод) имеет круглую кольцевую форму;
• отрицательный (катод) выполнен в виде зажима.

Для подключения батарейки используется ответная колодка той же формы, только с обратным расположением выводов (как на фото). Это позволяет безошибочно и надежно подключать источник питания.

Крона и ответный разъем для подключения

Разные советы по выбору

Дополнительное оборудование для сигналок указанного бренда могут выпускать сторонние фирмы. Цены на такую продукцию – ниже, чем стоимость оригиналов. Задайте себе вопрос, в чём выгода от покупки неоригинальной продукции? Похоже, единственное её превосходство – это низкая цена. Ну а качество, если стоимость низкая, вряд ли может оказаться лучше, чем предусмотрено в оригинальном варианте.

Сравнение подделки и оригинала

Китайские девайсы отличаются следующим:

1. Расстояние действия – значительно ниже, чем должно быть;
2. Обратная связь в брелке есть, но состояние авто она отображает неправильно (либо не отображает вообще);
3. Из второго пункта следует, что автомобиль могут открыть, но владелец об этом так и не узнает.

Если бы не пункт «2», всё было бы вполне приемлемо. А так, не исключено, что произведение китайской промышленности придётся доработать. Но результат, как вы понимаете, в таких случаях не гарантируется. Делайте выбор.

Маркировка SMD-компонентов

Мне иногда кажется, что маркировка современных электронных компонентов превратилась в целую науку, подобную истории или археологии, так как, чтобы разобраться какой компонент установлен на плату иногда приходитсяпровести целый анализ окружающих его элементов. В этом плане советские выводные компоненты, на которых текстом писался номинал и модель были просто мечтой для любителя, так как не надо было ворошить груды справочников, чтобы разобраться, что это за детали.

Причина кроется в автоматизации процесса сборки. SMD компоненты устанавливаются роботами, в которых установлены сециальные бабины (подобные некогда бабинам с магнитными лентами), в которых расположены чип-компоненты. Роботу все равно, что там в бабине и есть ли у деталей маркировка. Маркировка нужна человеку.

Описание и характеристики батарейки L1154

Алкалиновый (щелочной) элемент L1154 представляет собой источник постоянного тока, оснащенный металлическим корпусом дисковой конфигурации («таблетка»). Габариты корпуса соответствуют международному стандарту LR44, разработанному для применения в наручных электронных часах. Код L1154 введен швейцарской компанией Renata, которая является крупным разработчиком и производителем бытовых аккумуляторов и батареек.

Верхняя секция (отрицательный полюс), имеющая уменьшенный диаметр, выступает относительно нижней части корпуса. Для обеспечения работоспособности изделия между частями корпуса установлен кольцевой изолятор. Кольцо дополнительно обеспечивает герметичность конструкции, не допуская течи электролита.

Внутри нижней части кожуха находится таблетка из пасты, изготовленной из смеси диоксида марганца с графитом. К верхней части кожуха крепится элемент, выполненный из порошка цинка (позволяющего повысить поверхность вещества, вовлеченного в электрохимическую реакцию), пропитанного электролитом и загустителем.

Катод и анод.

Между катодом и анодом залит щелочной электролит (раствор гидроксида калия с загустителем) и находится разделительный сепаратор. Внутри батарейки имеется полость для сбора газов, выделяемых при разрядке.

В конструкции предусмотрен мембранный предохранительный клапан для аварийного сброса давления, после срабатывания из батарейки начинается течь электролита.

Уплотнительное кольцо имеет сложную геометрическую форму, позволяющую создать из половин корпуса монолитную конструкцию с устойчивыми геометрическими размерами. Элемент относится к химическим источникам тока необратимого типа, подзарядка батареи от внешнего источника невозможна.

Технические параметры элемента питания:

• номинальный ток в цепи нагрузки — до 0,22 мА;
• емкость батареи — от 110 до 148 мА*ч;
• напряжение нового элемента — 1,55 В;
• вес (средний) — 1,95 г;
• диаметр изделия (по нижней части) — 11,6 мм;
• высота — 5,4 мм;
• температура эксплуатации — от -20° до 45°С;
• срок годности (при хранении) — до 7 лет;
• длительность эксплуатации — до 2 -3 лет.

Батарейка V13GA.

В силу малых размеров корпуса и характеристик отдачи тока батарейка L1154 применяется в устройствах с пониженным потреблением энергии (например, наручных часах, лазерных указках или бытовых медицинских приборах).

Допускается соединение нескольких элементов в последовательную цепь, обеспечивающую увеличенное напряжение.

Подобный пакет батарей используется в светодиодных карманных фонариках или бытовых метеорологических станциях. Контакт между источниками тока обеспечивается усилием специальной пружины или винтовой крышки.

Не допускается нагревать корпус источника тока, при попадании воды в батарейный отсек требуется вынуть элементы. Дальнейшая эксплуатация прибора возможна после удаления следов влаги и проверки исправности электроники. Запрещается длительное (более 6 месяцев) хранение элементов питания при отрицательной температуре воздуха (из-за деградации компонентов конструкции).

Технические характеристики

Чтобы правильно применять источник питания, надо знать его технические характеристики. Они сведены в таблицу.

Параметр	Значение
Форма	Дисковый элемент (coin)
Электрохимический тип	Щелочной (алкалиновый)
Напряжение (для «свежего» элемента), В	1,5
Диаметр, мм	7,9
Высота («толщина»), мм	3,6
Емкость, мА*ч	26..34
Токоотдача, мА	До 1
Предельный температурный диапазон хранения, град.С	Минус 20..+60
Предельный температурный диапазон эксплуатации, град.С	0..+45

Как и любые алкалиновые батарейки, элементы LR41 имеют определенную склонность к саморазряду. Поэтому срок их хранения до полного выхода из строя не превышает 3..5 лет в зависимости от температуры хранения (чем теплее на складе, тем быстрее батарейка разрядится).

Видно, что элементы различных производителей имеют разброс по емкости до 1,5 крат. Фактическая емкость зависит от соблюдения производителем технологий производства. Обычно у известных брендов емкость находится в верхней части указанных пределов, но и стоят они заметно дороже.

Размеры и типы корпусов SMD-компонентов

Поверхностный монтаж — технология изготовления электронных изделий на печатных платах, которую также называют ТМП (технология монтажа на поверхность), SMT (англ. surface mount technology) и SMD-технология (от англ. surface mounted device — прибор, монтируемый на поверхность).

Электронные компоненты для поверхностного монтажа («чип-компоненты» или SMD-компоненты) выпускаются различных размеров и в разных типах корпусов. Таблица типоразмеров и SMD-корпусов поможет быстро получить необходимые данные.

Размеры и типы корпусов SMD-компонентов

Двухконтактные компоненты: прямоугольные, пассивные (резисторы и конденсаторы)

Обозначение типоразмера состоит из четырех цифр. Две первые соответствуют округленно длине L в принятой системе измерения (либо метрической, либо дюймовой), а две последние — ширине W.

Типоразмер (дюймовая система)	Типоразмер (метрическая система)	Размер (мм)
008004	0201	0.25×0.125
009005	03015	0.3×0.15
01005	0402	0.4×0.2
0201	0603	0.6×0.3
0402	1005	1.0×0.5
0603	1608	1.6×0.8
0805	2012	2.0×1.25
1008	2520	2.5×2.0
1206	3216	3.2×1.6
1210	3225	3.2×2.5
1806	4516	4.5×1.6
1812	4532	4.5×3.2
1825	4564	4.5×6.4
2010	5025	5.0×2.5
2512	6332	6.3×3.2
2725	6863	6.9×6.3
2920	7451	7.4×5.1

Двухконтактные компоненты: цилиндрические, пассивные (резисторы и диоды) в корпусе MELF

корпус	размеры (мм) и другие параметры
Melf (MMB) 0207	L = 5,8 мм, Ø = 2,2 мм, 1,0 Вт, 500 В
MiniMelf (MMA) 0204	L = 3,6 мм, Ø = 1,4 мм, 0,25 Вт, 200 В
MicroMelf (MMU) 0102	L = 2,2 мм, Ø = 1,1 мм, 0,2 Вт, 100 В

Двухконтактные компоненты: танталовые конденсаторы

тип	размеры (мм)
A (EIA 3216-18)	3,2 × 1,6 × 1,6
B (EIA 3528-21)	3,5 × 2,8 × 1,9
C (EIA 6032-28)	6,0 × 3,2 × 2,2
D (EIA 7343-31)	7,3 × 4,3 × 2,4
E (EIA 7343-43)	7,3 × 4,3 × 4,1

Двухконтактные компоненты: диоды (англ. small outline diode, сокр. SOD)

обозначение	размеры (мм)
SOD-323	1,7 × 1,25 × 0,95
SOD-123	2,68 × 1,17 × 1,60

Трёхконтактные компоненты: транзисторы с тремя короткими выводами (SOT)

обозначение	размеры (мм)
SOT-23	3 × 1,75 × 1,3
SOT-223	6,7 × 3,7 × 1,8
DPAK (TO-252)	корпус (трёх- или пятиконтактные варианты), разработанный компанией Motorola для полупроводниковых устройств с большим выделением тепла
D2PAK (TO-263)	корпус (трёх-, пяти-, шести-, семи- или восьмивыводные варианты), аналогичный DPAK, но больший по размеру (как правило габариты корпуса соответствуют габаритам TO220)
D3PAK (TO-268)	корпус, аналогичный D2PAK, но ещё больший по размеру

Многоконтактные компоненты: выводы в две линии по бокам

обозначение	расстояние между выводами (мм)
ИС — с выводами малой длины (англ. small-outline integrated circuit, сокращённо SOIC)	1,27
TSOP — (англ. thin small-outline package) тонкий SOIC (тоньше SOIC по высоте)	0,5
SSOP — усаженый SOIC	0,65
TSSOP — тонкий усаженый SOIC	0,65
QSOP — SOIC четвертного размера	0,635
VSOP — QSOP ещё меньшего размера	0,4; 0,5 или 0,65

Многоконтактные компоненты: выводы в четыре линии по бокам

обозначение	расстояние между выводами (мм)
PLCC, CLCC — ИС в пластиковом или керамическом корпусе с выводами, загнутыми под корпус с виде буквы J	1,27
QFP — (англ. quad flat package) — квадратные плоские корпусы ИС	разные размеры
LQFP — низкопрофильный QFP	1,4 мм в высотуразные размеры
PQFP — пластиковый QFP (44 или более вывода)	разные размеры
CQFP — керамический QFP (сходный с PQFP)	разные размеры
TQFP — тоньше QFP	тоньше QFP
PQFN — силовой QFP	нет выводов, площадка для радиатора

Многоконтактные компоненты: массив выводов

обозначение	расстояние между выводами (мм)
BGA — (англ. ball grid array) — массив шариков с квадратным или прямоугольным расположением выводов	1,27
LFBGA — низкопрофильный FBGA, квадратный или прямоугольный, шарики припоя	0,8
CGA — корпус с входными и выходными выводами из тугоплавкого припоя	разные размеры
CCGA — керамический CGA	разные размеры
μBGA — (микро-BGA) — массив шариков	расстояние между шариками менее 1 мм
FCBGA — (англ. flip-chip ball grid array) массив шариков на подложкек подложке припаян кристалл с теплораспределителем	разные размеры
PBGA — массив шариков, кристалл внутри пластмассового корпуса	разные размеры
LLP — безвыводный корпус	—

Похожие материалы:

Перечень совместимых брелков Starline

Лучше приобретать брелок, изготовленный фирмой Старлайн и подходящий для используемой сигнализации. Но выполнить это требование удаётся не всегда. Объективные причины могут быть такими:

• Сигналка снята с производства;
• Продавцы в вашем регионе не возят одну из моделей сигнализаций Старлайн (и брелки для неё);
• Маловероятный вариант – предлагают только неоригинальную продукцию, пользователя это не устраивает, но есть возможность купить оригинал от другой сигналки.

Что лучше приобрести, пусть решает пользователь. Мы, в свою очередь, приводим сведения о совместимости (данные взяты на официальном сайте).

Совместимость брелков сигнализаций Starline

Тут должен был идти некий список, содержащий в каждой строке модели, совместимые между собой. Но в действительности, всё несколько сложнее

Обратите внимание на следующее: сигналки BX, а также BX Dialog – это не одно и то же (вместо X подставьте цифру)

Все брелки «Диалог», основные и дополнительные, наделены обратной связью. Надеемся, здесь всё понятно.

Перечислим то, в совместимости чего можно быть уверенным:

1. Брелки Е60, B64, D64 совместимы между собой (основные и дополнительные);
2. Е90, B94, D94 – так же, как в первом случае (совместимо всё);
3. StarLine A4 и StarLine A2 – аналогично (совместимы любые брелки);
4. StarLine A4, A2 и 24V – друг с другом совместимы только односторонние брелки (без обратной связи);
5. Для сигнализаций B6 и B9 совместимыми будут только односторонние брелки;
6. В6 Dialog и А61 – совместимы любые брелки;
7. B9 Dialog и А91 – аналогично.

Сигналки серии Starline BX (B9 и B6, например) выпускались в двух разных версиях. Переход к «новой» версии датируется 1-м декабря 2007 года. Брелок от старой сигнализации подходит к новой, и наоборот, но только если он – односторонний. «Старые» блоки сигнализаций, а также брелки, выполнены в чёрном пластике. Новые – в синем.

Синий, чёрный основной – несовместимы

Пример: основной брелок A8 прописали в блоке A9, и работает всё, кроме автозапуска. Может быть, таких вариантов существует множество, но в официальных инструкциях это не отражено. Всё же, рисковать не рекомендуется – нужно пользоваться списком, который приведён выше.

Совместимость брелоков

Модель брелока (пациент)	Модель брелока (донор)	Примечание
E60.1, E90.1, E61.1, E91.1, E63, E93	AX3	Можно прописать в донора и наоборот, но только к этим пациентам
Е60, B64, D64	Е60, B64, D64	Взаимозаменяемые  между собой
Е90, B94, D94	Е90, B94, D94	Взаимозаменяемые  между собой
A2	A4	Можно прописать в донора и наоборот, но только к этим пациентам
B6	B9	Можно прописать в донора и наоборот, но только односторонние брелоки!
Старые версии серии В (черный ЖК брелок и блок)	Новые версии (синий ЖК брелок и блок)	Можно прописать в донора и наоборот
В6 Dialog	А61	Можно прописать в донора и наоборот, но только к этим пациентам
B9 Dialog	А91	Можно прописать в донора и наоборот, но только к этим пациентам

Совместимыми бывают и приёмопередатчики

Приёмопередатчик – это небольшая коробочка с антенной, которую подключают к блоку сигналки. Без «антенны», разумеется, ничего не работает. Взаимозаменяемостью обладают следующие «антенны» Starline:

1. A4, A2 и 24V (если на корпусе нет кнопки вызова);
2. A9, A6, A8, B9, B6;
3. C4, C9, C6;
4. B6 Dialog, B9 Dialog и здесь же – A61, A91;
5. A62, A92, B62, B92;
6. Всё четвёртое поколение (E90, E60, A64, … D94).

В каждой строке перечислено то, что совместимо между собой. Например, приёмопередатчик от Starline A61 подходит к B6 Dialog, и наоборот (см. 4-ю строку).

Разновидности и обозначение батареек Крона

Источники питания форм-фактора под неофициальным названием Крона выпускают в двух больших классах:

• одноразовые;
• перезаряжаемые.

Одноразовые источники тока выпускаются по тем же технологиям, что и другие гальванические элементы. Большей частью это:

• щелочные батарейки;
• солевые элементы.

Они обладают теми же достоинствами и недостатками, что и любые другие алкалиновые или угольно-цинковые источники. С недавнего времени распространение получили батарейки на основе лития.

Солевые источники тока могут быть маркированы, как 6F22, 6R61 (возможна и другая внестандартная маркировка), а к индексу алкалиновых добавляется буква L – 6LF22, 6LR61. Применяется и буквенное обозначение: Alcaline или Zinc-Carbon. Маркировка литиевых батарей включает букву С (CR-9V), но может быть сделана надпись Lithium или Lithium battery.

Солевая батарейка с индексом 6F22

Касательно перезаряжаемых источников, обычно они имеют маркировку Rechargeable, и также могут быть выполнены по различным технологиям. Самые первые отечественные перезаряжаемые Кроны составлялись из дисковых аккумуляторов серии 7Д и были, как большинство аккумуляторов тех лет, никель-кадмиевыми.

Аккумулятор из дисковых ячеек

Их постепенно вытеснили никель-металлогидридные батареи, а в последние десятилетия наблюдается экспансия литий-ионных аккумуляторов различной электрохимии.

Зарядка Кроны от USB

Маркировка диодов

Маркировка выводных диодов:

Наиболее распространены следующие системы кодирования:

JEDEC(США)— Стандартизированная система EIA370 нумерации N-серии.

Вид кода: .

Первая цифра – цифра, отражающая количество переходов в элементе (1 для диодов).

Буква – всегда буква “N”.

Серийный номер – двух-, трех- или четырехзначное число, которое отражает порядковый номер регистрации полупроводникового прибора в EIA.

Суффикс – отражает разбивку приборов одного типа на различные типономиналы по характерным параметрам. Суффикс может состоять из одной или нескольких букв.

Например: 1N34A/1N270 (германиевый диод), 1N914/1N4148 (кремниевый диод), 1N4001-1N4007 (кремниевый выпрямительный диод на 1A) и 1N54xx (мощный кремниевый выпрямительный диод на 3A).

PRO ELECTRON (Европа);

Обозначение состоит из четырех элементов.

Первый элемент – буква, обозначающая тип полупроводникового материала, используемого в приборе:

• A – германий;
• B – кремний;
• C – арсенид галлия;
• R – другие полупроводниковые материалы.

Второй элемент – буква, обозначающая тип полупроводникового прибора:

• A – маломощные импульсные и универсальные диоды;
• B – варикапы;
• E – туннельные диоды;
• G – приборы специального назначения (например, генераторные), а также сложные приборы, содержащие в одном корпусе несколько различных компонентов;
• H – магниточувствительные диоды;
• P – светочувствительные приборы (фотодиоды, фототранзисторы и т.п.);
• Q – светоизлучающие приборы (светодиоды, ИК-диоды и т.п.);
• X – умножительные диоды;
• Y – выпрямительные диоды, бустеры;

Третий элемент – буква, которая ставится только для приборов, предназначенных для применения в аппаратуре специального назначения (промышленной, профессиональной, военной и т.п.). Обычно используются буквы “Z”, “Y”, “X” или “W”. В обозначениях приборов общего назначения этот элемент отсутствует.

Четвертый элемент – двух-, трех- или четырехзначный серийный номер прибора.

В обозначении могут присутствовать и некоторые дополнительные элементы. Например, такой же, как и в системе JEDEC суффикс, который отражает разбивку приборов одного типа на различные типономиналы по характерным параметрам.

Для некоторых типов приборов (таких как стабилитроны) может применяться дополнительная классификация. При этом к основному обозначению (может также быть через дефис или дробь) добавляется дополнительный код. Например, часто применяется дополнительный код, содержащий сведения о напряжении стабилизации и его возможном разбросе (“A” – 1%, “B” – 2%, “C” – 5%, “D” – 10%, “E” – 15%). Если напряжение стабилизации – не целое число, то вместо запятой ставится буква V. В дополнительном коде для выпрямительных диодов указывается максимальная амплитуда обратного напряжения.

Например, BZY88C4V7 – это кремниевый стабилитрон специального назначения с регистрационным номером 88, напряжением стабилизации 4.7 В с максимальным отклонением этого напряжения от номинального значения ±5%.

Таблица 1 — Цветовое кодирование диодов (PRO ELECTRON).

JIS (Япония, Азия);

Обозначение состоит из пяти элементов.

Первый элемент – цифра, отражающая количество переходов в элементе (0 – фотодиоды; 1 – диоды).

Второй элемент – буква “S”, обозначающая полупроводниковые приборы (Semiconductors).

Третий элемент – буква, обозначающая тип полупроводникового прибора:

• E – диоды;
• G – диоды Ганна;
• Q – светоизлучающие диоды;
• R – выпрямительные диоды;
• S – слаботочные диоды;
• T – лавинные диоды;
• V – варикапы, p-i-n-диоды, диоды с накоплением заряда;
• Z – стабилитроны, ограничители.

Четвертый элемент – это серийный (регистрационный) номер прибора.

Пятый элемент – модификация прибора (“A” – первая, “B” – вторая и т.д.).

После стандартной маркировки может следовать дополнительный индекс (“N”, “M”, “S”), отражающий некоторые специальные свойства прибора.

Маркировка SMD диодов:

SMD диоды маркируются обычно с помощью буквенно-числового кода. В зависимости от типа корпуса (т.е. его размера) и производителя, применяется та или иная система кодирования. Вполне очевидно, что рассмотреть все виды кодирования не представляется возможным. Поэтому далее будут рассмотрены некоторые коды для наиболее часто применяемых корпусов диодов. Более полную версию систем кодирования SMD диодов Вы можете посмотреть .

Для корпусов SOD80 (MiniMELF):

Пример: BZV87-1V4 – кремниевый стабилитрон на напряжение стабилизации 1.4 В.

Остальные номиналы стабилитронов кодируются подобным образом.

Цветовая маркировка:

Часто производитель кодирует лишь тип диода:

Что будет если не настраивать часы на брелоке

От правильной настройки программных часов зависит насколько точно будет установлено время будильника для дистанционного запуска мотора авто. В случае проблем с хронометром пуск случится не вовремя, что может привести к неприятным последствиям.

Это не значит, что пуск двигателя не будет выполняться вообще — просто он будет происходить не тогда, когда необходимо автовладельцу. В результате последний может столкнуться с ситуацией, когда мотор окажется в нужный момент попросту не прогретым. А это приведёт к скорому износу стартерного механизма. Некорректно будет работать и функция и будильника для напоминания.
