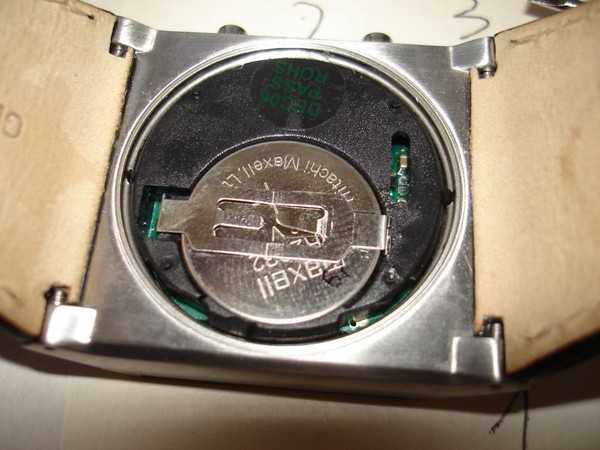

Как заменить батарейку в наручных кварцевых часах своими руками

Что обозначают буквы маркировки

На самом деле, пугаться таких обозначений не стоит

Для тех, кто желает научиться разбираться в часовых батарейках, будет важно знать, какими они бывают. Первые две буквы обычно обозначают те химические элементы, которые входят в состав той или иной модели

Среди часовых источников питания различают следующие виды:

• PR — воздушно-цинковый состав;
• LR — щелочной элемент питания;
• CR — литиевая батарейка;
• SR — это не что иное, как разновидность, состоящая из цинка и серебра (проще говоря, серебряно-цинковая).

Все часовые батарейки отличаются друг от друга не только химическим составом, но также показателями емкости, напряжения, размерами и сроком службы. Если речь идет о серебряно-цинковой, она является самой надежной и ходовой для применения в наручных часах, а время ее эксплуатации составляет от двух до четырех лет. Для маленькой «таблетки» это весьма почетно.

Разные производители применяют для маркировки различные способы. Чтобы не ошибиться в выборе, нужно понимать, что параметры элементов питания могут отличаться. Поэтому следует подбирать батарейку, аналогичную старой — выбрасывать ее не стоит. Лучше всего прийти в магазин вместе с ней, и продавец поможет подобрать такую же либо аналогичную таблетку.

Достоинства и недостатки

Элементы питания обладают массой положительных качеств, за счет наличия которых изделия получили большое распространение в качестве химического источника тока. Разумеется есть и свои минусы.

Низкий саморазряд.
Безопасность для окружающей среды.
Длительную и равномерную отдачу заряда.
Наивысшая плотность электрического тока.

Высокая стоимость.
Необходимо беречь от маленьких детей.
Нельзя использовать при температуре ниже -10˚С.

Батарея этого формата не представляет угрозы для окружающей среды, но при определенных условиях эксплуатации, изделие может разорваться и причинить ущерб здоровью или материальным предметам.

Цифро-буквенная маркировка резисторов

Самым простым в части оценки является советский резистор, номинал его мощности наносится прямо на корпусе маркировкой МЛТ-1 и так далее, где единица измерения – это мощность, а МЛТ – это вид наиболее ходовые в свое советское время резисторы а эта сокращение означает что резистор М- металлопленочный, Л- лакированный, Т-термоустойчивый. Мощность таких резисторов зависит от их размеров, чем больше размеры резистора – тем большую мощности он способен рассеять. Эти резисторы уже вымирающий вид, найти их можно в старой радиоэлектронной технике.

Для резисторов МЛТ типа единицей измерения сопротивления как и у других выступают Омы, обозначаются они как R и E. Точный размер мощности обозначает дополнительной буквой «К» – килоомы или буквой «М» — мегаомы, система измерения здесь достаточно проста. Например: 33E – это 33 Ома, а 47К – это 47 кОм, соответственно 1М2 – 1.2 Мегаом и так далее.

Если стоит только цифра без буквы, то они означают что это сопротивление в Ом, а допуск при таком обозначении равен 20%. К примеру если написано число 10, значит перед вами резистор с сопротивлением на 10 Ом ,а допуск равен 20%.

Аналоги

В Интернете можно найти таблицы со сравнительными показателями маркировок источников тока для часов. Пользователи, практикующие онлайн-шопинг, без труда найдут недорогие аналоги нужных элементов.

В случае с SR621SW аналог отыскать легко — это элементы с маркировкой:

• 364;
• AG1;
• LR621.

Говоря об аналогах, следует подразумевать, прежде всего, общие габариты и показатель напряжения, а химический состав может быть разным. Например, LR621— это уже элемент на основе лития, AG1 — щелочной. И если другие их параметры подходят для той или иной модели часов, эти источники тока также с успехом можно применить.

SR621SW и ее аналоги, независимо от химического состава, имеют 6,8 миллиметров в диаметре, а их толщина составляет 2,1 мм. Важный показатель — это напряжение, которое равно 1,5, максимум — 1,55 В.

Цена на разные элементы питания, в зависимости от фирмы-производителя и состава, может разниться. Оптимальный вариант — модели на цинково-серебряной основе, которые по стоимости бывают дешевле литиевых, но будут служить ничуть не хуже. Главное — знать размеры, напряжение и состав, и тогда ошибки при выборе точно не случится.

Как вам статья?

Мне нравится4Не нравится

С какой стороны считать полоски на резисторе

Сопротивление резистора определяют по первым цветовым кольцам:

1. У элементов с тремя полосами первые два цвета — это цифры, а третий цвет — множитель.
2. У элементов с четырьмя полосами первые два цвета — это цифры, третий цвет — множитель, четвертый цвет — допустимое отклонение сопротивления резистора от его номинального значения.
3. У элементов с пятью полосами первые три цвета — это цифры, четвертый цвет — множитель, пятый цвет — допустимое отклонение сопротивления резистора от его номинального значения.
4. У элементов с шестью полосами первые три цвета — это цифры, четвертый цвет — множитель, пятый цвет — допустимое отклонение сопротивления резистора от его номинального значения, шестой — температурный коэффициент.

Цветная маркировка на резисторах читается слева направо. При этом нужно правильно определить левую сторону. Как правило, первая полоса наноситься ближе к одному из выводов резистора. Если же элемент имеет малый размер и на нем невозможно соблюсти нужные пропорции разграничения маркировки, то отсчет ведется от цветной полосы, которая в сравнении с остальными самая широкая.

Технические характеристики батарейки SR626SW

Основными отличиями миниатюрных гальванических элементов питания являются их размер и уровень напряжения. Батарейка типа SR626SW предназначена для устройств с малым равномерным расходованием энергии и дает напряжение 1,55 В. По форме это таблетка высотой 2,6 мм и диаметром 6,8 мм. в своем составе два металла: серебро и цинк, что позволяет ей иметь напряжение 1,55 В.

За счет физико-химических свойств серебряно-цинковые батарейки лучше справляются с низкими температурами, чем солевые. Также они обладают рядом преимуществ перед марганцево-цинковыми элементами питания: у них более мощное напряжение, которое сохраняется до полной разрядки, низкое внутреннее сопротивление. Источник питания

Технические характеристики

Чтобы гальванический элемент идеально подошел для установки в держатель устройства, а электрические показатели были способны поддерживать работу электронного гаджета в течение продолжительного времени, его характеристики должны полностью соответствовать определенным параметрам.

Для батарейки SR626SW важны следующие значения:

Характеристика	Значение
Форма	Таблетка (монетка)
Вид	Серебряно-цинковая
Тип	LD (низкое и равномерное энергопотреблениее)
Упаковка	Фирменный блистер
Диаметр	6,8 мм
Высота	2,6 мм
Емкость	26 мАч
Номинальное напряжение	1,55 v
Температура хранения	от -20 до +60°С
Температура эксплуатации	от 0 до +45°С
Срок годности	3-5 лет
Масса	0,9 гр

Рекомендуемая температура эксплуатации изделия – от -10˚С до +60˚С. Емкость батареи, а также ее вес могут немного отличаться у различных производителей SR626SW.

Нестандартные цветовые маркировки

Помимо типовой цветовой кодировки обозначений сопротивлений, есть и нестандартные разновидности маркировки. В основном, нестандартные варианты встречаются у некоторых известных изготовителей электроники, имеющих свои подразделения по созданию и выпуску электронных элементов.

Необычные цветовые обозначения, чаще всего встречаются у Филипс и Панасоник, они кодируют элементы, произведенные на внутренних предприятиях отличной от классической, маркировкой, для которой используются специальные справочники и компьютерного типа программы.

Необычная маркировка используется для отличия, к примеру, резисторов, созданных по стандартам MIL определенной марки, от стандартов промышленного и бытового типа, указывает на огневую стойкость и многое другое.

Источники

• https://www.RadioElementy.ru/articles/tsvetovaya-markirovka-rezistorov-kak-chitat/
• http://www.radiodetector.ru/kak-markirujutsya-rezistory/
• https://poweredhouse.ru/kalkulyator-cvetovoj-markirovki-rezistorov-onlajn/
• https://www.RusElectronic.com/markirovka-rjezistorov/
• http://www.joyta.ru/7951-smd-rezistory-markirovka-smd-rezistorov-kalkulyator/
• https://onlineelektrik.ru/eoborudovanie/kondensatori/markirovka-smd-rezistorov-tablitsa-oboznachenij.html
• https://slarkenergy.ru/oborudovanie/datchiki/cvetnaya-markirovka-rezistorov.html
• http://arduino.on.kg/kalkulyator-cvetovoy-markirovki-rezistorov
• https://onlineelektrik.ru/eoborudovanie/kondensatori/tsvetovaya-markirovka-rezistorov-kak-opredelit-po-poloskam.html

Янв 25, 2021

Аналоги и модификации

Если невозможно найти в торговой сети оригинальную SR626SW, ее можно заменить одним из аналогов, который будет полностью соответствовать этому изделию не только по размеру, но и по основным электрическим параметрам. К категории полных «заменителей» относятся:

Серебряно-цинковые 1.55v		Марганцево-щелочные 1.5v
*LD	**HD	G4
SR66	SR66	AG4
377	376	LR66
SR626SW	SR626W	V4GA
SB-AW		LR626
RW329		GP77A

• *LD — Низкое и равномерное энергопотребление.
• **HD — Высокое и неравномерное энергопотребление.

Вне зависимости от производителя, изделия можно устанавливать в батарейный отсек электронного устройства вместо оригинального источника питания типа SR626SW.

О батарейке 337

Обычно о 337 батарее говорят, как о часовом, таблеточном элементе питания. Выглядит как цилиндрический сплющенный круг, изготавливается из стали.

Помимо часов, применима для: микронаушников, калькуляторов, компактных фонариков, пультов дистанционного управления, детских игрушек и других электронных устройств небольших размеров.

Технические характеристики

Параметры источника питания позволяют использовать его для многих устройств. Технические данные представлены в таблице.

Вид	Щелочная
Форм-фактор	SR416 («таблетка», «монетка»)
Емкость	7,5 мАч
Напряжение	1,5 – 1,55 В
Размеры	Диаметр – 4,8 мм, высота – 1,6 мм
Рабочее время (для микронаушника)	От 4 до 20 часов
Электролит	Оксид серебра
Масса	2 г

Серебряно-цинковая схема, задействованная в этом источнике питания, имеет ряд преимуществ по сравнению с другими электрохимическими схемами.

Батарея 337 характеризуется сравнительно низким и стабильным внутренним сопротивлением, она «не боится» перепадов температуры, и не имеет в своем составе вредных, небезопасных веществ. Это экологически чистая продукция, производимая многими компаниями по всему миру.

Где используется

Батарейка Renata R337 используется для пульта дистанционного управления

Чаще всего применяется как источник электроэнергии для микронаушника. Но есть и другие электронные устройства, совместимые с ней. Что питается от батареек 337:

• калькуляторы;
• брелоки;
• детские игрушки (например, «тамагочи»);
• медицинское оборудование;
• пульты дистанционного управления;
• маломощные фонарики.

Батарейка 337 подходит и для питания разных радиотехнических самоделок.

Правила эксплуатации

В сети есть статьи, в которых раскрывается, как заряжать батарею 337. Но подобные схемы небезопасны. Даже если воспользоваться зарядным устройством, применяющимся для восстановления запаса емкости в аналогичных «таблетках», результат может быть неутешительным.

Источник питания способен разгореться и взорваться. Дело в том, что элемент питания 337 – батарея, а не аккумулятор, поэтому она не предусматривает «подзарядки».

Способы, при помощи которых определяется, рабочая батарейка или нет:

• подсоединяют лампу и смотрят, как она горит. Если ярко, значит батарея 337 – в рабочем состоянии;
• вставляют элемент питания в прибор, например, в наручные часы. Если батарейка рабочая, часы сразу пойдут;
• при помощи прибора – мультиметра. На нем выставляется «измерение напряжения», подводят щупы (провода) к полюсам батареи и замеряют. Если показывает значение 1,4 – 1,55 вольт, значит, с батарейкой все в порядке.

Что запрещается делать с элементом питания:

• разбирать;
• бросать в огонь (повышенное давление внутри корпуса может стать причиной взрыва);
• оставлять надолго под солнцем или другими источниками тепла;
• давать играться детям;
• выбрасывать.

Что до последнего пункта, то утилизируют источники питания следующим образом: «отработанные» батарейки складывают в пластиковую емкость и относят в специализированный пункт приема для последующей переработки.

Типоразмеры SMD резисторов

В основном термин типоразмер включает в себя размер, форму и конфигурацию выводов (тип корпуса) какого-либо электронного компонента. Например, конфигурация обычной микросхемы, которая имеет плоский корпус с двусторонним расположением выводов (перпендикулярно плоскости основания), называется DIP.

Типоразмер SMD резисторов стандартизированы, и большинство производителей используют стандарт JEDEC. Размер SMD резисторов обозначается числовым кодом, например, 0603. Код содержит в себе информацию о длине и ширине резистора. Таким образом, в нашем примере код 0603 (в дюймах) длина корпуса составляет 0,060 дюйма, шириной 0,030 дюйма.

Такой же типоразмер резистора в метрической системе будет иметь код 1608 (в миллиметрах), соответственно длина равна 1,6 мм, ширина 0,8мм. Чтобы перевести размеры в миллиметры, достаточно размер в дюймах перемножить на 25,4.

Размеры SMD резисторов и их мощность

Размер резистора SMD зависит главным образом от необходимой мощности рассеивания. В следующей таблице перечислены размеры и технические характеристики наиболее часто используемых SMD резисторов.

На что обратить внимание при приобретении

Чтобы понимать, какая батарейка подойдет конкретному устройству, нужно разбираться в основных показателях маркировки. Для удобства чтения они унифицированы и наносятся на саму «таблетку».

Первый показатель, на который следует обратить внимание — химический состав. От него напрямую зависит уровень напряжения

Серебряно-цинковые элементы имеют маркировку SR.

Внутри своего класса «таблетки» также отличаются по величине напряжения. Для приборов с низким и стабильным энергопотреблением подойдет типа LD. Если устройство расходует много энергии и неравномерно, нужно искать источник питания с характеристикой HD. Универсальная батарейка имеет показатель MD — она подойдет для всех режимов электропотребления. SR626SW имеет характеристику LD.

Также при выборе нужно учитывать показатели диаметра и толщины. Часто эту информацию можно найти на упаковке. Если производитель не указал ее, нужно замерить элемент питания, который использовался ранее.

В среднем «часовая батарейка» служит от 2 до 7 лет. Скорость разряда напрямую зависит от емкости батареи, а также устройства, которое потребляет энергию элемента питания.

Важно понимать, что с момента производства батарейки запускается процесс «саморазряда». Поэтому элемент питания с более близкой датой выпуска потеряет меньше емкости заряда к моменту ее использования

Области применения элемента питания

За счет своих малых размеров часовые батарейки незаменимы в компактных приборах. Они используются в наручных часах, калькуляторах, детских игрушках, налобных фонариках, дистанционных ключах, видеокамерах, сигнализации для автомобилей, дистанционных пультах для ключей, медицинских аппаратах (например, в глюкометре), компьютерном оборудовании (например, в аккумуляторе для резервного копирования) и т.д.

Из-за дороговизны материалов серебряно-цинковые батареи другого типового размера не выпускаются и могут питать устройства, для работы которых достаточно напряжения 1,5 В.

Можно ли заряжать батарейку

Если батарейку попытаться зарядить с помощью специальных устройств, работающих от сети 220 В, то изделие может перегреться и произойдет взрывная разгерметизация корпуса. В такой ситуации посадочное гнездо прибора может быть разрушено, и дальнейшее его использование будет невозможно.

Применение «народных» способов оживить элемент питания также не позволит сколько-либо серьезно поднять напряжение источника электроэнергии.

Даже в том случае, когда по инструкции, изложенной в интернете, удается получить некоторые положительные результаты, они не будут сохраняться продолжительное время.

Пробовали заряжать обычную батарейку
Да и успешно 33.44%

Да и не успешно 11.55%

Не пробовал 55.01%
Проголосовало: 2605

Правила эксплуатации и утилизации

Работа устройства на батарейке, которая практически полностью израсходовала свой потенциал, может быть нестабильной. По этой причине лучше замените изделие новым, чтобы не подвергать прибор опасности выхода из строя.

При установке новой батареи необходимо соблюдать полярность. Не следует также осуществлять пайку изделия с использованием обычных припоев. Если необходимо припаять провода, то лучше применить специальные флюсы либо использовать контактную сварку.

Когда изделие уже полностью разрядится, его следует вынуть из посадочного гнезда и утилизировать. Каких-либо специальных указаний на этот счет не предусмотрено. Батарейка SR626SW практически безопасна для окружающей среды, поэтому может быть утилизирована на общих основаниях.

О батарейке

Серебряно-цинковая батарейка SR626SW состоит из металлического корпуса, в котором находятся химикаты, которые вступая в реакцию, генерируют электрический ток на контактах. В качестве катода в этом изделии используется оксид серебра, который и дал название этой группе источников электроэнергии.

Анод батарейки изготавливается из цинка, который, как правило, представляет собой порошковую массу. Противоположные по заряду элементы электрически соединены с корпусом батарейки, поэтому чтобы не происходило короткого замыкания, две металлические половинки изделия надежно изолированы друг от друга диэлектрической прослойкой.

По буквенно-цифровому обозначению элемента питания SR626SW можно получить информацию об основных свойствах этого изделия. Первые 2 символа означают, что элемент относится к группе серебряно-цинковых изделий дисковой формы, последние – указывают на невозможность использования в мощных устройствах.

Расшифровка цифрового кода – это приблизительные значения габаритов. По числу «626» можно примерно определить, что диаметр изделия составляет около 6 мм, а его высота равна 2,6 мм.

На что обратить внимание при приобретении

Покупая серебряно-цинковую батарею SR44 нужно обращать внимание на следующие моменты:

• Габариты. Должны быть 11,6×5,4 мм, допускается отличие на

0,1 мм;

Напряжение. 1,55v у некоторых производителей 1,5v, поэтому для начала надо убедиться, что этого будет достаточно для вашего устройства.;

Емкость. Чем больше, тем дольше проработает;

Дата выпуска. Она должна быть как можно свежее, так как у батареек имеется саморазряд;

Упаковка. качественно запакованный товар снижает вероятность покупки подделки;

Ну и конечно – цена, производитель – хорошая батарея стоить дешево не может.

Международное обозначение AG13 или LR44 имеет батарейка, построенная на базе марганцево-щелочной композиции. Элемент питания используется в малогабаритных электронных или электрических приборах с пониженным потреблением энергии.

Производители маркируют изделия в соответствии с внутренней системой обозначений, при этом элементы питания являются взаимозаменяемыми.

Маркировка советских резисторов

Первым делом давайте разберемся с советскими резисторами.

Хоть ты что делай, а от советской электроники не убежишь. Поэтому,  немного теории вам не повредит.

Первым взглядом мы должны оценить, какую максимальную мощность может рассеивать резистор. Сверху вниз, внизу на фото, резисторы по мощностям: 2 Ватта, 1 Ватт, 0.5 Ватт, 0.25 Ватт, 0.125 Ватт. На резисторах мощностью 1 и 2 Ватта пишут МЛТ-1 и МЛТ-2 соответственно.

МЛТ – это разновидность самых распространенных советских резисторов, от сокращенных названий Металлопленочный, Лакированный, Теплоустойчивый.  У других же резисторов мощность можно прикинуть по габаритам. Чем больше резистор по габаритам, тем больше мощности он может рассеять в окружающее пространство.

Единицы измерения в МЛТэшках  – Омы –  обозначают как R или E.  Килоомы – буковкой “К”, Мегаомы буковкой “М”. Здесь все просто. Например, 33Е (33 Ома); 33R (33 Ома); 47К (47 кОм); 510К (510 кОм); 1.0М (1 МОм). Есть также фишка такая, что буквы могут опережать цифры, например, K47 означает, что сопротивление равно 470 Ом, M56 – 560 Килоом. А иногда, чтобы не заморачиваться с запятыми, тупо толкают туда буковку, например. 4K3 = 4.3 Килоом, 1М2 – 1.2 Мегаома.

Давайте рассмотрим нашего героя. Смотрим сразу на обозначение. 1К0 или словами ” один ка ноль”. Значит, его сопротивление должно быть 1,0 Килоом.

Давайте убедимся, так ли это на самом деле?

Ну да, все сходится с небольшой погрешностью.

Популярные производители

Если приобретать батарейки только популярных производителей, то можно совершенно не иметь представления о том, что химические источники тока могут быть очень плохого качества. Продукция следующих брендов славится продолжительностью работы:

	Элементы питания работают в несколько раз дольше в сравнении с менее известными батарейками.
Мне нравится2Не нравится3
	Мировой лидер в области производства батареек. SR626SW этого производителя отдает равномерно электрический заряд в течение всего срока эксплуатации.
Мне нравится3Не нравится1
	Батарейки этого производителя отлично работают в течение очень продолжительного времени.
Мне нравится3Не нравится
	Элементы питания эталонного качества. Разряд осуществляется очень равномерно даже при эксплуатации изделия в неблагоприятных условиях.
Мне нравится4Не нравится

Итоговая таблица рейтинга

Varta SR626SW
4

Philips SR636SW
3

Duracell SR626SW
2

Energizer SR626SW
-1

Элементы этого типа обладают уникальной работоспособностью, поэтому даже более высокая стоимость таких изделий не способна остановить покупателей.

Маркировку перечисленных брендов можно обнаружить на корпусах как оригинальных элементов типа SR626SW, так и их аналогов (наиболее распространен аналог «377»).

Стандартная цветовая маркировка

Для того, чтобы правильно проводить маркировку и таблицы получили широкое применение, были приняты международные стандарты, согласно которым на резистор могут быть нанесены от 3 до 6 полос, каждая из которых имеет определенное предназначение.

Рассмотрим особенности проведения стандартной цветовой маркировки:

1. Маркировка с 3 полосами проводится следующим образом: первых 2 кольца обозначают цифры, 3 – множитель. 4 кольца нет, так как для всех подобных резисторов принятое отклонение составляет 20%.
2. 4 кольца – маркировка, которая несколько отличается от предыдущего случая. Последнее кольцо означает отклонение. Все значения выбираются при помощи специальной таблицы. В данном случае отклонение составляет 5%, 10%.
3. 5 колец означает минимальный показатель отклонения, до 0, 005%. В данном случае первые 3 кольца означают цифры, которые затем нужно умножить на множитель. Найти множитель можно по все той же таблице, искать нужно значение цвета 4 кольца.
4. Есть варианты исполнения резисторов, которые имеют 6 колец. Их расшифровка проводится также, как и при 5 кольцах, только последнее из них означает температурный коэффициент изменения. Данное значение определяет то, насколько изменится показатель сопротивления при повышении температуры корпуса резистора.

Не все таблицы имеют столбец для расшифровки 6 кольца, что стоит учитывать.
