Батарейка sr920sw 1.55v

На что обратить внимание при приобретении

Батареи практически всех производителей являются качественными, энергоемкими, довольно долго служат, при этом обладают минимальной стоимостью (от 20 рублей). Какая из них лучше — это вопрос технических особенностей.

• номинальное напряжение;
• мощность и вольтаж;
• емкость;
• уровень саморазряда.

Стоит обратить внимание на диапазон температур для эксплуатации. Обычно батарейки такого типа плохо работают при температуре выше 30 градусов

Особенное внимание на страну производителя обращать не стоит. Отзывы об этой группе товаров на Ютуб и комментарии обычных потребителей, купивших рассматриваемый тип батареи, говорят о том, что качественные дисковые варианты бывают как у зарубежных, так у Китайских и Российских фирм

Источник

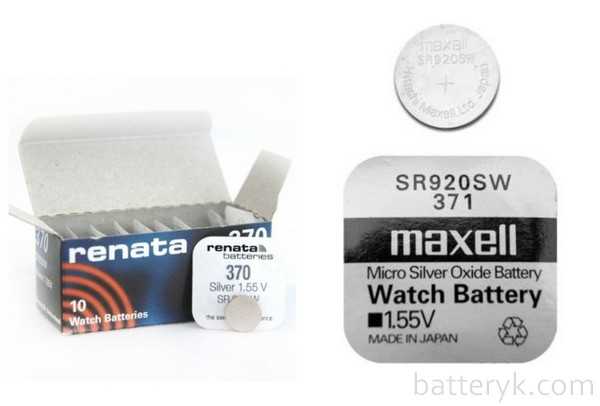

Популярные производители

Как правило, только модели Renata и Maxell изготавливают самые долговечные и энергоемкие элементы питания

А если приобрести батарейку одной из описанных фирм не получается, тогда следует обратить внимание на следующих производителей:

	Изделия с оптимальные соотношением цены и качества.
Мне нравится10Не нравится1
	Емкие батарейки со средним сроком службы.
Мне нравится15Не нравится5
	Одни из самых дорогих элементов питания, способных заменить Renata и Maxell.
Мне нравится51Не нравится12
	Достойный аналог швейцарских батареек с долгим сроком службы и приемлемой стоимостью.
Мне нравитсяНе нравится1
	Бюджетный вариант со средними показателями емкости и энергоэффективности.
Мне нравится2Не нравится5
	Славятся большой емкостью, но небольшим уровнем саморазряда.
Мне нравитсяНе нравится

Итоговая таблица рейтинга

Duracell
39

Panasonic
10

Sony
9

Ansmann

Seizaiken
-1

Robiton
-3

Литиевые батарейки (CR)

Очень широкий спектр их использования. Чаще всего в напольных весах, глюкометрах, в брелках от автосигнализациий, пультах управления электроприборами, наручных часах со сложными функциями, подсветкой или длительным сроком эксплуатации (до 10 лет). В наименовании этих элементов питания цыфры указывают на их размер. Например 2032 означает 20мм в диаметре и 3,2мм толщиной.

Обозначение	Размер (мм)	Напряжение (В)	Ёмкость (мА/час)	Рабочий ток (мА)
CR927	9.5 х 2.7	3	30	0,1
CR1025	10 х 2.5	3	30	0,1
CR1216	12.5 х 1.6	3	25	0,1
CR1220	12.5 х 2.0	3	35	1,5
CR1225	12.5 х 2.5	3	50	0,2
CR1616	16 х 1.6	3	50	2
CR1620	16 х 2.0	3	60	1,5
CR1632	16 х 3.2	3	120	2
CR2016	20 х 1.6	3	70	1,8
CR2025	20 х 2.5	3	140	1,8
CR2032	20 х 3.2	3	210 — 220	1,8 — 3
CR2330	23 х 3.0	3	250	3
CR2354	23 х 5.4	3	530	3
CR2430	24.5 х 3.0	3	270	3
CR2450	24.5 х 5.0	3	550	3

* В CR2450 стоит обратить также внимание на форму окружности (торца). Есть различия в зависимости от фирмы производителя.. В нашем магазине, вы можете приобрести часовые батарейки таких производителей как Renata, Maxell, GP различных типов

Смотрите соответствующие разделы каталога.

В нашем магазине, вы можете приобрести часовые батарейки таких производителей как Renata, Maxell, GP различных типов. Смотрите соответствующие разделы каталога.

Области применения элемента питания

За счет своих малых размеров часовые батарейки незаменимы в компактных приборах. Они используются в наручных часах, калькуляторах, детских игрушках, налобных фонариках, дистанционных ключах, видеокамерах, сигнализации для автомобилей, дистанционных пультах для ключей, медицинских аппаратах (например, в глюкометре), компьютерном оборудовании (например, в аккумуляторе для резервного копирования) и т.д.

Из-за дороговизны материалов серебряно-цинковые батареи другого типового размера не выпускаются и могут питать устройства, для работы которых достаточно напряжения 1,5 В.

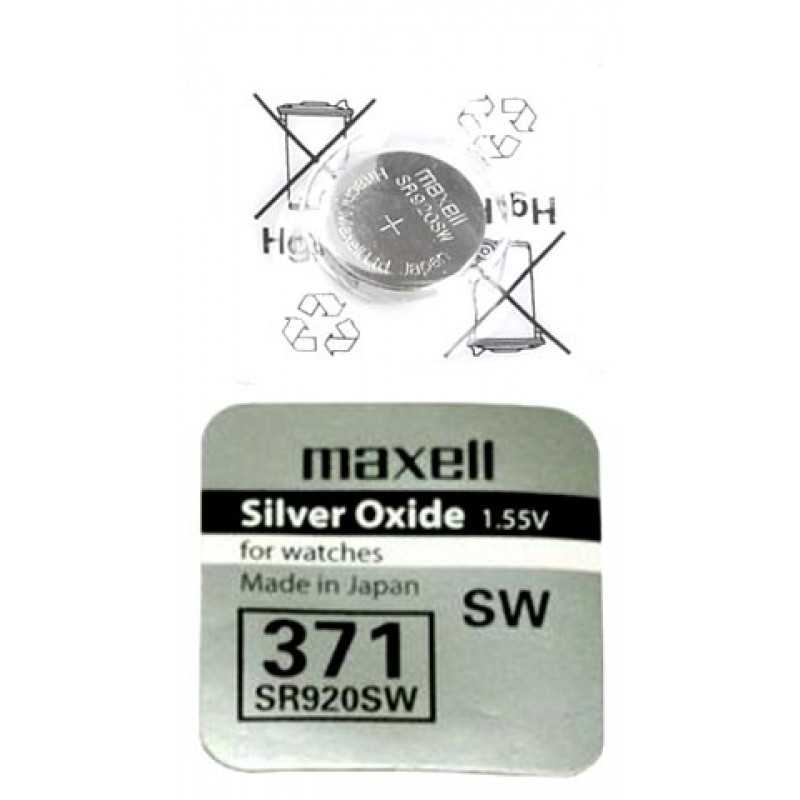

Технические характеристики батарейки SR920SW

Батарейка SR920SW принадлежит к классу миниатюрных элементов питания. Она является серебряно-цинковой. Такие элементы в сравнении с марганцево-цинковыми обладают большим напряжением, низким внутренним сопротивлением.

Кроме того, напряжение держится стабильно до конца работы, оно не падает, как это бывает у щелочных батареек. SR920SW предназначаются для приборов с равномерным энергопотреблением.

Что касается основных характеристик, то они такие:

• диаметр — 9,5 миллиметров;
• толщина — 2,1 миллиметров;
• вес — около 1,4 грамм (у различных производителей вес колеблется на несколько десятых от этого значения).

Емкость батарейки составляет 33 мАч. Напряжение 1,55 Вольт. Источник питания требователен к температуре. При выходе за допущенные грани начинает быстро разряжаться.

Параметр	Значение
Основное обозначение	SR920SW
Вид	Серебряно-цинковый элемент
Емкость	33 мАч
Напряжение	1,55 В
Аналоги SR920SW	371, 370, AG6, SR920W, LR921, SB-AN, RW315
ГОСТ	СЦ-0.03, СЦ-59
МЭК код	SR69
Форма	Таблетка, монетка
Высота	2,1 мм
Диаметр	9,5 мм
Масса	~1,4 гр

Защищенные или незащищенные – как отличить?

Как же выбрать качественный и самое главное безопасный аккумулятор 18650? Не секрет, что при перегреве они зачастую возгораются.

На ютубе полным-полно подобных роликов.

Дело в том, что Li-Ion батарейки бывают защищенные и не защищенные. Последние – это обычная банка без каких-либо встроенных элементов защиты.

Такие банки имеют “плоский” носик.

В защищённых, в конструкцию батарейки встроена плата PCB, контролирующая перезаряд + обеспечивающая защиту от КЗ. Плата припаяна к одному из контактов.

Обычно это “минус”. На плюсовом идет специальная насадка.

При этом сама батарейка оборачивается в термоусадку. Иногда на бочонок наносится надпись “Protected”.

Ошибка №4
Не путайте PCB плату (power control board) с PCM модулем (power charge module).

Если первая только защищает аккумулятор, то вторая полностью управляет процессом заряда АКБ (ограничение тока, контроль температуры и т.д.).

Ошибка №5
Простые батарейки также бывают с Button-Top (с пипкой или выпирающим носиком), они не обязательно должны быть плоскими Flap-Top.

С “пипкой” чаще всего используются в брендовых дорогих фонариках. Плоскоголовые там при последовательном соединении могут попросту не дать контакта.

Как вы понимаете, габариты защищенных аккумуляторов получаются немного больше обычных. Многие производители их даже называют иначе – не 18650, а 18700.

Ошибка №6
Покупать нужно аккумуляторы 18650 только со встроенной защитой.

На самом деле нет. Более того, не многие знают, но большинство ведущих производителей даже не производят таких батареек!

Защитные платы выпускаются совсем другими брендами, после чего они соединяются с обычными аккумуляторами известных марок и их перемаркируют.

Все дело в том, что защищенные АКБ требуются далеко не всегда. Выбирайте их только в том случае, если у вас вызывает сомнение зарядное устройство.

В первую очередь то, которое автоматически не останавливает заряд.

Ошибка №7
Пользоваться такими зарядками с незащищенными батарейками категорически запрещено.

Также незащищенные модели можно встретить в больших сборках, где последовательно соединено сразу несколько 18650.

Если вам попался большой аккумулятор на элементах 18650 в закрытом корпусе, то обратите внимание на соответствующие надписи. Например, вот такие буквы “6S5P” расшифровываются как:. 6 последовательно соединенных ячеек

6 последовательно соединенных ячеек

каждая из которых содержит 5 параллельных банок

Дело в том, что не существует двух абсолютно одинаковых банок.

Их внутреннее сопротивление всегда отличается, и в случае разброса напряжения на банках, некоторые из них будут нагреваться значительно больше остальных и деградировать.

Но и здесь опять же все зависит от качественной зарядки. А они в последнее время стали очень доступны и максимально безопасны. Подробнее

На электро-велосипедах все решается элементарными платами балансира.

Поэтому обычные Li-ion батарейки и получили гораздо большее распространение, нежели защищенные.

Ошибка №8
Кроме того, в большинство современных устройств вы попросту не запихнете защищенные аккумуляторы.

Их габаритные размеры не всегда позволяют это сделать.

Подготовка рабочего места для ремонта

Если Вы решили заменить батарейку в часах своими руками, то прежде чем приступать к работе следует подготовить рабочее место. В механизме кварцевых часов кроме электронного блока имеются шестеренки с микроскопическими зубцами, и попадание между зубьев даже крохотной инородной частицы, например, пылинки, волосинки, перхоти или грязи, может привести к их частичной или полной потери работоспособности. Если поверхность стола жесткая, то после удачной замены батарейки на корпусе часов могут появиться царапины.

Поэтому стол предварительно нужно протереть от пыли влажной тканью и затем покрыть белым листом бумаги или не ворсистой тканью достаточного размера. Белый цвет удобен тем, что если будет случайно выронен винтик или другая мелкая деталь, их легко будет найти. На голову желательно надеть головной убор, например бейсболку, или повязать волосы платком.

Я бы хорошо подумал, прежде чем отдавать дорогие часы для замены батарейки часовщику, сидящему в неопрятной будке с непокрытой шевелюрой волос.

Электрическая схема и принцип работы кварцевых часов

Кварцевые часы, в независимости от производителя и размеров, точностью хода обязаны кварцевому резонатору, который обеспечивает стабильную работу генератора на частоте 32768 Гц, выполненного на микросхеме. Микросхема по внешнему виду представляет собой полупроводниковый кристалл с отходящими от него проволочками. Для защиты кристалла от внешних воздействий он заливается компаундом, поэтому в часах микросхема выглядит как расплющенная капля темного пластика.

Электрическая схема кварцевых часов любого производителя, будь то Casio, Tissot, QQ, Geneva, Swatch или любого другого, выглядит одинаково. Питающее напряжение от батарейки поступает через выключатель, механически связанный с заводной головкой часов, которую часовщики называют коронкой. При оттянутой коронке от корпуса часов контакты выключателя размыкаются, и питающее напряжение на микросхему не подается. Часы останавливаются. В подавляющем большинстве кварцевых часов установлена батарейка постоянного тока на напряжение питания 1,5 В. Но иногда встречаются модели, рассчитанные на напряжение питания 3,0 В.

В микросхеме частота кварцевого генератора делится до частоты 1 Гц (1 Гц = одному колебанию за одну секунду), и эти импульсы подаются на катушку электромагнита шагового микродвигателя с последовательно изменяющейся полярностью. В ротор шагового двигателя вмонтированы два постоянных магнита разной полярности. При взаимодействии магнитов ротора с меняющимся на противоположное магнитным полем электромагнита, ротор при каждом изменении поворачивается на 180°. На валу ротора также установлен триб ротор, представляющий собой шестеренку, которая и передает крутящий момент на шестеренки механизма часов.

Представленная электрическая схема кварцевых часов применяется во всех видах кварцевых часов – наручных, настенных и даже настенных с маятником – и отличается только в применении батареек разной емкости и мощности шагового двигателя.

Как проверить батарейку мультиметром

Возможности проверки «таблетки» мультиметром невелики. Можно измерить вольтаж на выходных контактах. Для этого подойдет любой тестер с режимом измерения напряжения. Для новой батарейки уровень около 3 вольт – норма (на холостом ходу).

Измерить напряжение можно, не вынимая источник питания из разъема

Согласно документации производителя, батарея считается полностью разряженной, если ее напряжение составляет 2 вольта (по этому значению оценивается емкость). Для потребителя полный разряд означает, что питаемый прибор перестает работать, а это может произойти при другом уровне. Но при оценке остаточного ресурса можно ориентироваться на эту цифру.

Не лучшая идея – проверить максимальный отдаваемый в нагрузку ток. Это приведет к быстрому разряду одноразового элемента. После такого теста батарейку придется выбросить.

И уж совсем не стоит пытаться проводить контрольно-тренировочный цикл для гальванического элемента. Батарея разрядится, а штатная зарядка CR2032 (и других источников питания этой серии) невозможна.

Оценить состояние источника питания при отсутствии мультиметра можно с помощью светодиода. Его можно подключить к батарейке с соблюдением полярности (токоограничительный резистор не нужен). Если LED горит ярко, батарейка новая. Если светоизлучающий диод горит тускло или не светит совсем, срок службы CR2032 явно подошел к концу.

Правила эксплуатации и утилизации

Одним из главных преимуществ батарейки SR920SW считается герметичность, поэтому протечка технической жидкости исключена. Также стоит отметить постоянное напряжение, благодаря которому микроэлектроника функционирует без системных сбоев.

Однако, несмотря на надежность, не рекомендуется подвергать элемент питания даже незначительным механически деформациям, воздействию высоких температур или попаданию жидкости.

По истечению срока эксплуатации батарейка не подлежит повторной подзарядке и дальнейшему использованию. По этой причине элемент подлежит утилизации.

Во избежание загрязнения окружающей среды не рекомендуется выбрасывать изделие в мусорный бак. Для этого имеются специальные пункты приема, которые передают утилизированные энергоисточники на переработку.

Что обозначают буквы маркировки

На самом деле, пугаться таких обозначений не стоит

Для тех, кто желает научиться разбираться в часовых батарейках, будет важно знать, какими они бывают. Первые две буквы обычно обозначают те химические элементы, которые входят в состав той или иной модели

Среди часовых источников питания различают следующие виды:

• PR — воздушно-цинковый состав;
• LR — щелочной элемент питания;
• CR — литиевая батарейка;
• SR — это не что иное, как разновидность, состоящая из цинка и серебра (проще говоря, серебряно-цинковая).

Все часовые батарейки отличаются друг от друга не только химическим составом, но также показателями емкости, напряжения, размерами и сроком службы. Если речь идет о серебряно-цинковой, она является самой надежной и ходовой для применения в наручных часах, а время ее эксплуатации составляет от двух до четырех лет. Для маленькой «таблетки» это весьма почетно.

Разные производители применяют для маркировки различные способы. Чтобы не ошибиться в выборе, нужно понимать, что параметры элементов питания могут отличаться. Поэтому следует подбирать батарейку, аналогичную старой — выбрасывать ее не стоит. Лучше всего прийти в магазин вместе с ней, и продавец поможет подобрать такую же либо аналогичную таблетку.

Области применения элемента питания

В большинстве случаев батарейка SR920SW используется в качестве источника питания для часовых механизмов. При этом она подходит не только для старых моделей наручных часов, но и для современных с повышенной энергозатратностью.

Батарея SR920SW обладает наилучшими характеристиками среди своих аналогов по размеру, поэтому она применяется не только в часовых механизмах.

Ее используют в калькуляторах, брелках сигнализаций для автомобилей, миниатюрных детских игрушках, зажигалках, лазерных указках. Также используется SR920SW в качестве источника питания в различных приборах, в том числе медицинских.

Технические характеристики

Основными характеристиками любого гальванического элемента являются выходное напряжение и емкость. Напряжение определяется типом электрохимии батарейки, и для единичного щелочного источника тока составляет 1,58..1,64 (это напряжение разомкнутой цепи, т.е. без нагрузки для совершенно нового элемента). Батарейка LR44 состоит из одной ячейки, поэтому и ее выходное напряжение находится в этих пределах (в среднем 1,55 вольт). Под нагрузкой вольтаж на выходе в начале эксплуатации снижается до 1,4..1,64 В, а к окончанию разряда – 0,7..0,9 вольт.

Емкость элемента определяется удельной ёмкостью, определяемой типом электрохимии батарейки, и ее габаритами. Для алкалиновых источников в формате LR44 можно получить ёмкость 110..130 мА*ч. Примерно такое значение и декларируют производители батареек данного форм-фактора. Для изделий известных фирм эта цифра соответствует действительности (по результатам практических замеров), а для малоизвестных изготовителей она может быть намного ниже.

Сводная таблица практических замеров ёмкости батарей различных производителей, выполненных в любительских условиях

Как открыть крышку наручных часов

Для замены батарейки нужно снять крышку, которая находится со стороны прилегания часов к руке. Крепится крышка в зависимости от модели часов одним из четырех способов. На винтах, за счет плотной посадки крышки в корпусе часов или на резьбе, нарезанной непосредственно на самой крышке, или с помощью прижимающего ее к корпусу стопорного кольца с внешней резьбой.

Как снять крышку, закрепленную на винтах

Чтобы снять крышку с часов, закрепленную с помощью винтов, достаточно открутить все винты. Сначала с помощью маленькой отвертки с подходящим лезвием для шлица (лучше всего подойдет отвертка из набора отверток для ремонта часов) нужно отпустить попарно диаметрально противоположные винты, как при замене колес на автомобиле. А затем уже выкрутить винты в любой последовательности.

При установке крышки на место все винты следует закрутить до упора и затем с небольшим усилием затянуть накрест.

Как снять защелкивающуюся крышку

Прежде, чем открыть часы с крышкой, изображенной на фотографии, удерживающейся за счет сил трения, необходимо внимательно осмотреть место соприкосновения ее ребра с корпусом часов.

Обычно в районе ушек для крепления браслета или ремешка имеется еле заметная щель, образованная за счет выступа на крышке или углубления в корпусе.

Для снятия крышки необходимо вставить в эту щель тонкое лезвие ножа и, упирая его в корпус и действуя как рычагом, приподнять крышку. Сильно надавливать ножом недопустимо, так как если он сорвется при открытии крышки, можно повредить механизм. При вскрытии часов с защелкивающейся крышкой обычно вопросов не возникает, зачастую возникают трудности при установке крышки на прежнее место.

Как снять крышку, закрепленную с помощью резьбы

В дорогих и водонепроницаемых часах, как правило, крышка крепится с помощью резьбы, нарезанной на ребре крышки или стопорном кольце.

На фотографии вы видите часы, у которых крышка крепится с помощью резьбы, нарезанной на ее ребре.

А на этой фотографии крышка прижата стопорным кольцом с внешней резьбой. Резьбовые способы позволяют плотно прижать крышку через уплотнительную прокладку к корпусу, и тем самым надежно защитить их механизм от попадания пыли и влаги.

В дополнение такая крышка легче снимается и устанавливается, особенно если есть специальный ключ, например, как на этой фотографии. Вращением гайки с насечкой расстояние между штифтами ключа можно изменять для отвинчивания крышек и стопорных колец разных диаметров.

Как открутить крышку с помощью подручных средств

Не у каждого домашнего мастера есть под рукой специальный ключ для откручивания крышек, и если часы встали из-за севшей батарейки, то заказывать и ждать, когда придет ключ не всегда приемлемо. Да и тратить деньги, если можно обойтись подручными средствами, нерационально.

Наиболее распространенным инструментом, который применяют домашние мастера является с заправленными губками. Достаточно развести губки на ширину пазов в крышке, зафиксировать это положение винтом, и штангенциркуль готов к работе. Концы его губок вставляются в пазы крышки, и с прижимом проворачивают ее против часовой стрелки. Главное – стронуть крышку с места, а дальше она легко отвернется.

Если в наличии нет штангенциркуля, то можно воспользоваться любым пинцетом, придав с помощью наждачной колонки лапкам форму, соответствующую профилю пазов на крышке. Если рукой трудно провернуть пинцет, то можно у поверхности крышки вставить отвертку между лапками пинцета и таким способом, как рычагом, отвинтить крышку.

Еще будет проще и удобнее пинцетом отвинчивать крышку, если придать форму концам его лапок, как на фотографии. Ширину развода лапок пинцета можно зафиксировать, вложив между ними, например, кусок фанерки требуемой толщины и закрепив его изолентой или скотчем. Такая доработка не испортит пинцет, и можно будет дальше использовать его по назначению.

Отвинчивать крышку с часов гораздо проще, если они зафиксированы. Закрепить часы можно в тисках, зажав за ушки. Для исключения царапин необходимо губки тисков покрыть кожей или другим мягким материалом. Зажимать нужно не сильно, лишь бы часы держались, иначе можно деформировать ушки.

Выше видеоролик, демонстрирующий откручивание крышки с кварцевых наручных часов с помощью пинцета.

Маркировка

В России применяются два вида маркировки батареек:

• Первый разработан и применяется в США. Он использует буквенную маркировку, где D — это самая большая батарейка, а АААА — самая маленькая.
• Второй использует буквенно-цифровую международную символику, например, маркируя батарейку — AG13 LR44. Здесь зашифрованы данные о размере, форме и принципе ее работы.

Разница этих двух маркировок в том, что в первом случае описывается только размер, а в другом учитывается также, за счет реакций каких веществ она работает. Так, принято, что если маркировка начинается с букв, то первая из них говорит нам, что энергия возникает:

• на основе щелочи — L;
• на основе сочетания серебра и цинка — S;
• на основе лития — С;
• солевая не имеет букв в названии.

Есть и другие разновидности, но эти самые известные. Вторая буква в коде указывает нам на описание внешнего вида:

• если имеется R, то перед нами цилиндрическая форма;
• если F, то плоская (таблетка);

Когда цифра в коде стоит перед буквой, то она означает количество батарей, собранных в едином корпусе для увеличения напряжения. Цифры в конце маркировочного кода — размер батарейки.

Давайте для примера рассмотрим характеристики батарейки AG13. Она имеет следующие показатели:

• По типу химической реакции — щелочная.
• Форма — таблетка.
• По номенклатуре МЭК — это LR44 / A76 / GP76A / 357 / SR44W.
• Вырабатывает 1,5 В.
• Номинальная емкость (от 8 до 110 мА/ч). Этот показатель ниже, чем у серебряно-цинковых батареек, но его достаточно для зарядки небольших, компактных гаджетов, даже микророботов. Кроме того, низкая цена и относительно низкое внутреннее сопротивление — заслуженные преимущества. Покупателям также достаточно трехлетнего срока хранения таких батареек.
• Диаметр — 11,6 мм, высота — 5,4 мм.
• Аналоги батарейки AG13: LR44H, 157, RW82, G13A, SR44, D357/303, SP357, SR44W, V357, G13, PX76, 675, 1166A, L1154, AG13, А76, PX76A, A76-1, V13GA, GP76A, SR44SW, GPA76.
• Страна-производитель – Китай.

Подготовка часов для замены батарейки

Батарейка, в зависимости от ее емкости и модели часов, обычно служит от года до нескольких лет. За это время в углублениях корпуса часов и пустотах браслета накапливается много грязи. Загрязняется с внутренней стороны и кожаный ремешок. Для исключения попадания грязи в механизм при замене батарейки, и исходя из гигиенических соображений, необходимо обязательно часы и браслет почистить, а ремешок лучше заменить, так как удалить грязь из его пор полностью практически невозможно.

Браслет или ремешок закрепляется на часах с помощью двух тонких металлических трубчатых планок (зажимов). Планка представляет собой тонкостенную трубку, в которую вставлена пружина и два подвижно закрепленные с одной или двух сторон штифта.

Если на штифт нажать вдоль оси, то он утопится в трубку, а если отпустить, то опять выйдет наружу. Длина трубки чуть меньше расстояния между ушками, а в ушках имеются глухие отверстия. Таким образом, если штифты утоплены и затем вставлены в отверстия ушек, то обеспечивается надежная фиксация планок в корпусе часов.

В секции браслета, которая закрепляется за планку с обратной стороны, есть выборка, специально предназначенная для возможности утопления штифта планки при снятии браслета. В некоторых планках штифт можно утопить только с одной стороны, поэтому при установке браслета нужно сориентировать планку таким образом, чтобы был доступ к подвижному штифту. Иначе в дальнейшем снять браслет с часов будет очень сложно.

Для того чтобы снять браслет нужно острым предметом, например, ножом или шилом, зацепиться за выступ на штифте и утопить его в трубку планки, тогда она легко отделится. Устанавливается браслет в обратном порядке: один штифт планки вставляется в отверстие одного ушка, а второй штифт (после утопления) – в противоположное отверстие ушка. После фиксации браслета нужно обязательно убедиться, что оба штифта попали в отверстия ушек. Для этого достаточно потянуть пару раз за браслет.

При установке браслета следует его правильно сориентировать, направив защелку браслета на сторону циферблата шесть часов.

Как очистить часы и браслет от загрязнения

Хорошо очищаются часы от грязи с помощью, увлажненной в мыльной воде от хозяйственного мыла зубной щетки. Удалить полностью грязь с браслета лучше всего, поместив его в посудомоечную машину. Можно ремешок простирать в стиральной машине, но для этого его надо положить или в карман со змейкой, или в специальный мешок для стирки мелких вещей, или в носок, чулок, завязав их на узел.
