Экзотические типы батареек

A. Это солевые батарейки цилиндрической формы на полтора вольта, обозначающиеся R23 по стандарту IEC. Они имеют размер 17х50 мм и были популярны в старых моделях ноутбуков и нестандартных устройствах. В настоящее время практически не применяются.

AAAA. Это щелочные цилиндрические минибатарейки LR61 на полтора вольта размером 8,3 на 42,5 мм. Применяются в тонких фонариках (в виде ручки), глюкометрах, лазерных указках и мощных стилусах.

Тип B. Выпускаются солевые R12 и щелочные LR12 цилиндрические элементы этого типа размером 21,5х60 мм на 1,5 v. Обычно применяются в фонариках.

Тип F. Эти полторавольтовые источники питания обозначаются L25 и LR25. Они имеют емкость от 10,5 (солевые) до 26 (щелочные) А/ч. Имеют размер 33х91 мм.

Тип N. Батарейки R1 и LR1 имеют емкость 400-1000 мАч, вольтаж – 1,5 вольта, размер 12х30,2 мм.

1/2AA. Обозначаются CR14250 для литий-диоксидмарганцевых (Li‑MnO2) на 3 вольта и ER14250 для литий-тионилхлоридных (Li‑SOCl2) батареек на 3,6 вольта. Имеют размеры 14х25 мм.

R10. Это элементы питания на полтора вольта, которые выпускались в СССР под маркировкой 332. Имеют размер 21х37 мм. В настоящее время они выпускаются очень ограниченно.

Существуют батареи с маркировкой 2R10 размерами 21,8х74,6 мм на 3 вольта, называемые Duplex из-за того, что они внутри содержат два последовательно соединенных элемента R10 по 1,5 вольта.

A23. Это щелочная батарея (по классификации IEC — 8LR932) на 12 v размером 10,3х28,5 мм. Обычно состоит из 8 элементов LR932, соединенных последовательно. Применяется для изделий, управляющихся по радио.

A23 и A27

A27. Это щелочная батарея (по классификации IEC — 8LR732) на 12 v размером 8х28,2 мм. Обычно состоит из 8 элементов LR632, соединенных последовательно. Применяется для изделий, управляющихся по радио, электрозажигалках и электронных сигаретах.

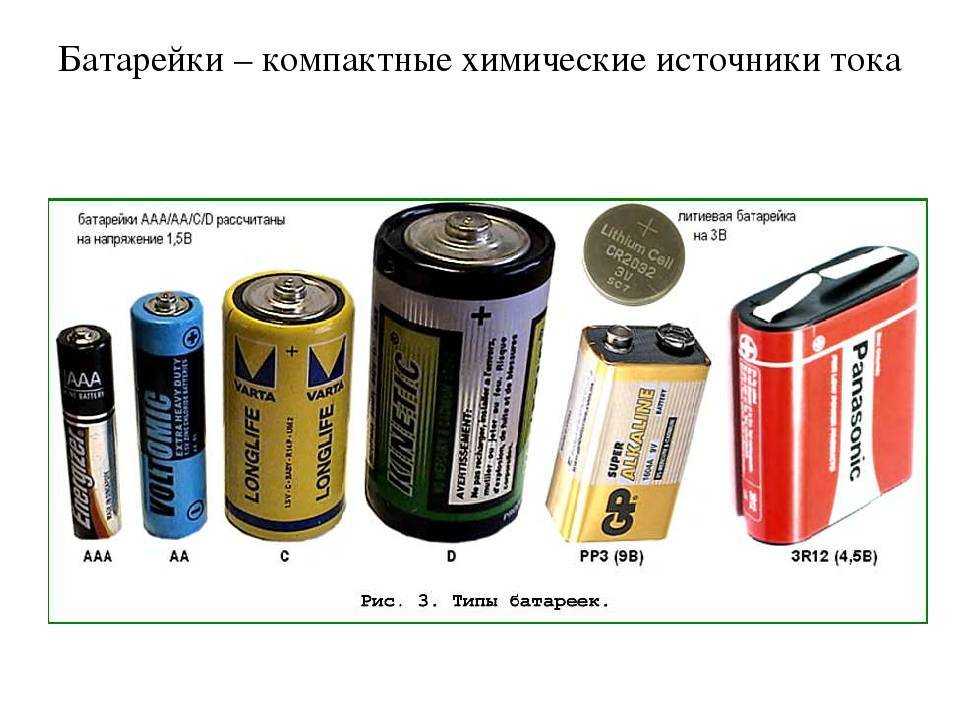

Широкое распространение в различных устройствах также имеют плоские батареи на 4,5 и 9 вольт.

3336. По стандартам IEC обозначаются 3LR12 (щелочные), 3R12 (солевые) В обиходе имеют название «квадратные». Они выпускаются с 1901 года для фонариков. Имеют напряжение 4,5 вольта, емкость от 1200 до 6100 мАч, размер 67х62х22 мм. Конструктивно представляют собой 3 последовательно соединенных элемента R12, объединенных в одном корпусе.

Большое обилие источников питания, имеющихся в продаже, позволяет с легкостью подобрать необходимую батарейку для каждого конкретного случая. При этом лучше ориентироваться на известные бренды, которые выпускают продукцию хорошего качества, стоящую потраченных денег.

Почему использовать перезаряжаемые батарейки полезнее и выгоднее?

Несмотря на то, что сейчас особенно популярны внешние аккумуляторы (они есть чуть ли не у каждого второго), от батареек типоразмера ААА или 18650 никуда не деться — с их помощью работают многие устройства, начиная от беспроводной клавиатуры и заканчивая электронными сигаретами. Однако качественные батарейки стоят немало, и если каждый раз покупать новые, можно обнаружить, что это ощутимый удар по бюджету.

Да и центров по переработке таких материалов в России, которые делают это без ущерба для окружающей среды, не так много. Поэтому как только батарейка «садится», в большинстве случаев пользователи выбрасывают ее в обычный мусорный контейнер, чего категорически нельзя делать. Было бы здорово иметь такие батарейки, которые можно перезаряжать, как те же внешние аккумуляторы, не так ли?

На современном рынке довольно много перезаряжаемых батареек, но наше внимание привлекли зарядные устройства от компании Rombica. Во-первых, в ее ассортименте представлены батарейки всех самых популярных типоразмеров — от AA до аккумулятора «Крона»

Кроме того, они распространяются по адекватной цене, так что мы в редакцию сразу заказали себе небольшую коробку. И самое главное — батарейки заряжаются от любого порта USB.

Линейка NEO у Rombica представлена четырьмя экземплярами: X2 (аналог аккумуляторов AA), X3 (AAA), X8 (18650) и X9 («Крона»).

NEO X2 представляет собой комплект из двух заряженных, перезаряжаемых литий-полимерных аккумуляторов типоразмера АА. Емкость батареек составляет 1300 мАч (1950 мВт•ч), они обеспечивают стабильное выходное напряжение 1,5 В во время цикла разряда.

Время заряда от USB-порта составляет всего 75 минут — и батарейки снова готовы к работе. Можно запросто подключить их к ноутбуку или стационарному компьютеру, без использования специализированного зарядного устройства. Причем зарядить батарейки вы сможете даже от портативных аккумуляторов: зарядка быстрая и без эффекта памяти. Работоспособность устройства удобно определяется по LED-индикатору.

NEO X3 также состоит из двух перезаряжаемых литий-полимерных аккумуляторов, но уже типоразмера ААА. За счет меньшего размера у них меньшая емкость по сравнению с X2 (400 мАч/600 мВт•ч), напряжение заряда и выходное напряжение неизменны — 5 В и 1,5 В соответственно.

Аккумуляторы 18650 используют там, где необходима большая емкость — в портативных аккумуляторах, светодиодных фонарях, даже батареях ноутбуков. Низкий уровень саморазряда и отсутствие эффекта памяти сделали данный типоразмер очень популярным, особенно в современной технике. Его аналогом у Rombica выступает литий-полимерный аккумулятор NEO X8, обеспечивающий стабильное выходное напряжение 3,7 В.

Батарейка «Крона» — один из самых популярных источников питания для электроприборов широкого потребления. Хотя в повседневной жизни мы пользуемся данным типоразмером не так часто, есть ситуации, когда без него просто не обойтись. На такой случай Rombica предлагает перезаряжаемый литий-полимерный аккумулятор NEO X9 емкостью 430 мАч (3 900 мВт•ч).

Уверены, в этом ассортименте вы точно найдете батарейку или аккумулятор, который нужен именно вам. Берегите нашу планету и старайтесь не пользоваться «одноразовыми» батарейками.

КАК ПОМЕНЯТЬ БАТАРЕЙКУ В НАРУЧНЫХ ЧАСАХ

Рано или поздно вы озадачитесь заменой элемента питания в ваших кварцевых часах. Прежде чем открыть крышку часов или отнести их в ближайшую мастерскую, ознакомьтесь с простыми рекомендациями, которые помогут вам с пониманием отнестись к этой нехитрой процедуре.

Если часы находятся на гарантии, идите в ближайшую авторизованную гарантийную мастерскую. Вскрытие гарантийных часов неуполномоченным лицом прекращает действие международной гарантии.

1. Убедитесь, что причиной остановки часов является севшая батарейка.

Если часы остановились, отстают, останавливаются и через некоторое время идут снова, то, возможно, батарейка выработала свой ресурс. Возможно, но не обязательно. Такие же признаки могут проявиться при неисправности механизма или электронного модуля часов. Причину неисправности можно установить проведя диагностику, используя предназначенные для этих целей приборы. Измеряется потребление тока электронной частью, минимальное напряжение запуска механизма, точность хода.

Отклонения в параметрах потребления тока и минимального напряжения говорят о том, что механизм работает нештатно. Это может быть связано с выработанной или высохшей смазкой, загрязнением механизма вследствие нарушения герметичности корпуса – всем тем, что затрудняет нормальную работу механизма. Если так, замена батарейки не решит вашу проблему. Однако в большинстве случаев виновата все-же батарейка. Тем более, если по вашим подсчетам ее уже пора менять.

В кварцевых часах нового поколения применяется система индикации выработки элемента питания «END OF LIFE», что дословно переводится как «КОНЕЦ ЖИЗНИ» и обозначается аббревиатурой EOL. Если ваши часы оснащены такой системой, то секундная стрелка начинает прыгать через четыре секунды, когда ваша батарейка на исходе.

2. Убедитесь, что в часы устанавливается штатная батарейка.

Если в часы вставить меньшую по размерам батарейку, то контакт с электронной частью механизма будет ненадежным, соответственно и часы будут ненадежны. Они могут останавливаться или остановиться совсем.

Если батарейка будет толще, чем штатная, то при закрывании крышки часов может быть поврежден механизм и циферблат, деформирована крышка, что приведет также к потере герметичности корпуса.

3. Убедитесь, что в ваши часы устанавливается качественная батарейка.

Хорошая батарейка работает от 2-х до 5-и лет в зависимости от типа механизма и ее емкости. В паспорте на часы указан примерный срок работы штатного элемента питания при обычных условиях эксплуатации.

Некачественная батарейка долго не служит, но это не страшно для часов. Проблемы начинаются, когда она протекает и повреждает механизм. Батарейка течет либо вследствие коррозии корпуса, либо вследствие его деформации. В обоих случаях причиной является химическая реакция компонентов элемента питания: цинка и солей. Протечка влечет дорогостоящий ремонт, часто с заменой механизма.

Ведущие производители элементов питания RENATA и MAXELL выпускают батарейки с конструкцией корпуса, предотвращающей протечеки.

4. Не используйте металлический пинцет для установки элемента питания — только пластмассовый или пинцет с изолированной рабочей частью.

Закорачивание полюсов батарейки приводит к значительной потере емкости и существенно уменьшает срок ее службы.

При замене не берите батарейку руками. Установка элемента питания в часы пальцами – признак непрофессионализма. Прикосновение оставляет след, который ухудшает контакт батарейки с электронной частью механизма.

5. Убедитесь, что после замены батарейки ваши часы герметичны.

Влага и пыль внутри корпуса часов препятствует нормальной работе механизма и запускает процессы коррозии металла деталей. Увеличивается трение частей механизма, смазка теряет свои свойства. Герметичный корпус – необходимое условие нормальной и долгосрочной работы ваших часов. После замены батарейки, попросите проверить часы на герметичность. Если поменяли батарейку сами, обратитесь в ближайшую часовую мастерскую, где есть прибор для проверки герметичности часов.

Батарейки таблетки

Это дисковые источники тока круглой формы, так же их называют монетки или кнопуи. Существует много разновидностей батареек такого типа, основными из которых являются:

1. Литиевые элементы CR с типоразмерами от 927 и до 3032 (где первые одна или две цифры – диаметр в миллиметрах, а последние две цифры – толщина, в десятых, долях миллиметра) на 3 вольта.
2. Щелочные специальные дисковые элементы LR (типоразмеры 43, 44, 54) на полтора вольта для часов и миниатюрных устройств.
3. Дисковые батарейки SR типоразмерами от 41 до 932 с оксидом серебра для часов на 1,55 вольта.
4. Воздушно-цинковые PR элементы типоразмеров 5, 10, 13, 312, 630 и 675 на 1,2 вольта.

Советы

• Будьте осторожны с кристаллом. Нажимая на заднюю крышку без прокладки, вы можете повредить или поцарапать кристалл.
• Используйте лупу или хорошее освещение, чтобы не потерять маленькие детали.
• Помните, что некоторые часы теряют свои водонепроницаемые способности, как только вы открываете крышку и используете их под давлением. У ремонтников часов есть все необходимое оборудование, чтобы решить эту задачу.
• Если вы переживаете, что не справитесь с этой задачей, отнесите ваши часы к ювелиру или в ближайший ювелирный или часовой отдел универмага. Часто такая работа обходится дешево или вообще без дополнительной платы (за исключением покупки аккумулятора).
• Используйте плотный кусок черной бумаги для хранения мелких деталей. Контраст сделает детали более заметными.
• Будьте осторожны с отверткой. Вы можете повредить корпус, внутренности часов или кристалл, если не будете аккуратными с отверткой.
• Сравните стоимость часов со стоимостью батареи. Некоторые недорогие часы будут стоить меньше, чем новая батарея для них.

Достоинства и недостатки

Элементы питания C-R14 1.5v нашли широкое применение в различных устройствах благодаря наличию значительного количества положительных характеристик, при этом есть и недостатки. Среди основных можно выделить:

Низкая цена.
Имеют относительно небольшой вес.
Обеспечивают работоспособность мощных приборов.

Неравномерный разряд.
Держат заряд меньше аналогов.
Вероятность утечки электролита.
Нельзя использовать при отрицательной температуре воздуха.

Несмотря на наличие недостатков, доступная цена батареек не позволяет полностью вытеснить их с рынка более совершенными изделиями.

Методика тестирования

Инженер-испытатель Сергей Баринов начинает тестирование

Во время первого теста инженеры лаборатории проверяли, как быстро садятся батарейки в процессе непрерывной разрядки. Подобное испытание имитирует работу, например, мощного фонарика или машинки на радиоуправлении, то есть любых устройств, которые интенсивно и непрерывно разряжают батарейки.

В схеме испытательного стенда ключевой элемент —  резистор с сопротивлением в 1 Ом, что и обеспечивало тестовым образцам постоянную нагрузку. Чтобы контролировать убывающее напряжение в батарейке, к ней через резистор  подключили вольтметр, который и фиксировал остаточную энергию. Тест заканчивался, когда напряжение в батарейке падало до 0,9 вольта.

Участникам теста предстоит пройти через два испытания.

Второй тест подвергал батарейки импульсной разрядке, что имитирует работу таких устройств, как цифровой фотоаппарат со вспышкой или любого другого гаджета, для которого характерно мощная, но краткосрочная разрядка.

Испытательная установка для второго теста оказалась более сложная: сюда вошла сама батарейка, вольтметр, показывающий остаточное напряжение, регулятор тока разряда, поддерживающий постоянный ток за счет плавающего сопротивления, амперметр, контролирующий ток на уровне 1000 мА, и устройство с циклическим включением-отключением всей цепи. Нагрузка на батарейку подавалась в течении 10 секунд, после чего нагрузка отключалась на 50 секунд, давая элементам питания время, чтобы несколько восстановиться.

Как и в первом тесте, испытание считается законченным, когда напряжение в батарейке падало до 0,9 вольта.

Необходимость проведения двух тестов обусловлена тем, что различные батарейки могут совершенно по-разному вести себя при различных вариантах разряда. Батарейки, как бегуны, — среди них есть марафонцы, а есть и спринтеры, которые друг другу не соперники.

Когда надо менять в часах батарейку

Со временем, даже часы, в которые вставлена свежая батарейка известных фирм, начинают отставать и в скором времени останавливаются, что свидетельствует о необходимости поменять батарейку. Некоторые модели имеют функцию «END OF LIFE», благодаря которой в случае малой остаточной емкости батарейки секундная стрелка начинает перемещаться не на одно деление циферблата, а перепрыгивает сразу через несколько, тем самым сообщая владельцу часов о том, что элемент питания пора сменить. Срок службы батарейки зависит от ее емкости и тока потребления электронной схемой часов и составляет от одного года до пяти лет.

Какие батарейки лучше

Определить наступление момента смены батарейки можно по ежедневному отставанию времени, либо по функции «End of life », при которой секундная стрелка перепрыгивает через несколько делений сразу, сообщая о малой емкости элемента питания.

Перед походом в магазин, стоит ознакомиться с классификацией батареек , которые бывают:

1. Солевые . Маркируются литерой R . Положительной стороной является их дешевизна по сравнению с другими типами батареек и универсальность, так как подходят для любых наручных часов. Однако имеют короткий срок хранения и службы, при отсутствии должного внимания со стороны владельца, электролит может вытекать из разряженной батарейки, приводя к поломке механизма;
2. Щелочные (алкалиновые, марганцево-цинковые). Имеют маркировку LR , находятся в средней ценовой категории, в зависимости от производителя и потребления тока электронной схемой часов прослужат не менее года. Срок хранения составляет 2 – 3 года, что следует учитывать при покупке;
3. Серебряно-цинковые (SR ). Выпускаются в трех видах, разделяющихся по режиму нагрузки, высокие по стоимости. Вариант SR-LD – имеет низкий, равномерный ток, который оптимально подходит для простых механизмов (то есть, наличие часовой, минутной, секундной стрелок). Прослужат не менее 2 лет. Вариант SR — HD – содержит высокий, неравномерный ток, обеспечивает работу сложных механизмов на протяжении 2 – 3 лет. SR – MD считается наиболее надежным, сохранит точность хода часового механизма в течение 3 лет;
4. Литиевые (CR ) батарейки, подходят для любых типов механизмов, имеют напряжение 3 В и срок хранения от 3 до 7 лет. Соответственно являются наиболее дорогими, но лучшими среди перечисленных батареек.

Фирмы

Среди производителей элементов питания – японские отличаются наиболее длительным сроком службы и хранения по сравнению с европейскими и китайскими аналогами. Это Sony, Seiko, Seizaiken (в принципе тот же Seiko, но …. не совсем)

Неплохими фирмами также можно считать Maxell (Япония), Energizer (США), . По поводу немецкой Varta и швейцарской Renata . Varta в принципе как и Китай. Renata же с подвохом — может потечь еще при работающих часах.

Срок службы батарейки в наручных кварцевых часах

Когда Вы покупаете себе новые кварцевые часы, то вправе рассчитывать на то, что батарея, установленная на заводе, способна прослужить в среднем 2-3 года. При этом следует учесть, что продолжительность этого срока может быть и меньше 1 года, если часы уже давно стоят на витрине магазина, но и доходить до 5 лет, если это предусмотрено типом конкретного часового механизма. Одним из приятных исключений в данном вопросе есть компания CASIO, которая уже больше 15 лет выпускает немало часов с механизмами, у которых батарейка способна прослужить 10 лет и более до ее замены. Что уже прекрасно подтверждено за эти годы на опыте миллионов клиентов.

Далее следует учесть, что на то, сколько прослужит батарея в новых наручных часах, оказывают свое влияние и много других факторов. В первую очередь это качество самой батарейки, зависящее от ее непосредственного производителя. Также от уровня потребления тока самими часами, связанного с особенностями схемотехники часов. Ну и естественно, от условий эксплуатации: частоты использования подсветки, будильника, других дополнительных функций, а также продолжительности эксплуатации часов в слишком холодных или жарких условиях.

Очень хорошо, если в механизме ваших кварцевых часов есть функция End of Life (EOL). Она встречается в швейцарских механизмах ETA и, например, в некоторых механизмах от SEIKO. Благодаря этой функции механизмы не останавливаются внезапно, а заранее «предупреждают» своим нетипичным поведением, что пришло время решить, где и как Вы будете производить замену уже почти полностью разряженного элемента питания. Выглядит это следующим образом: в часах со швейцарским механизмом секундная стрелка вместо посекундных скачков начинает двигаться с интервалом в 4 секунды, а в часах с японским механизмом, происходит переход к 2-секундным скачкам. При этом время часы продолжают показывать, как положено, еще 1-3 недели.

Но сколько бы не прослужила батарейка, а рано или поздно часы останавливаются, и ее необходимо заменить. И тут встает вопрос о том, как произвести ее замену и какую батарейку для этого применить?

У Вас есть на выбор два наиболее типичных на сегодня варианта:

1. Попытаться самостоятельно открыть наручные часы, чтобы поменять батарейку.
2. Обратиться в Сервисный Центр и доверить часовым мастерам открыть часы, чтобы поменять батарейку.

Так как наша статья призвана помочь Вам в вопросе, как поменять батарейку в наручных часах, а не рассказывать, где это сделать лучше всего, то прежде всего будем исходить из варианта №1.
