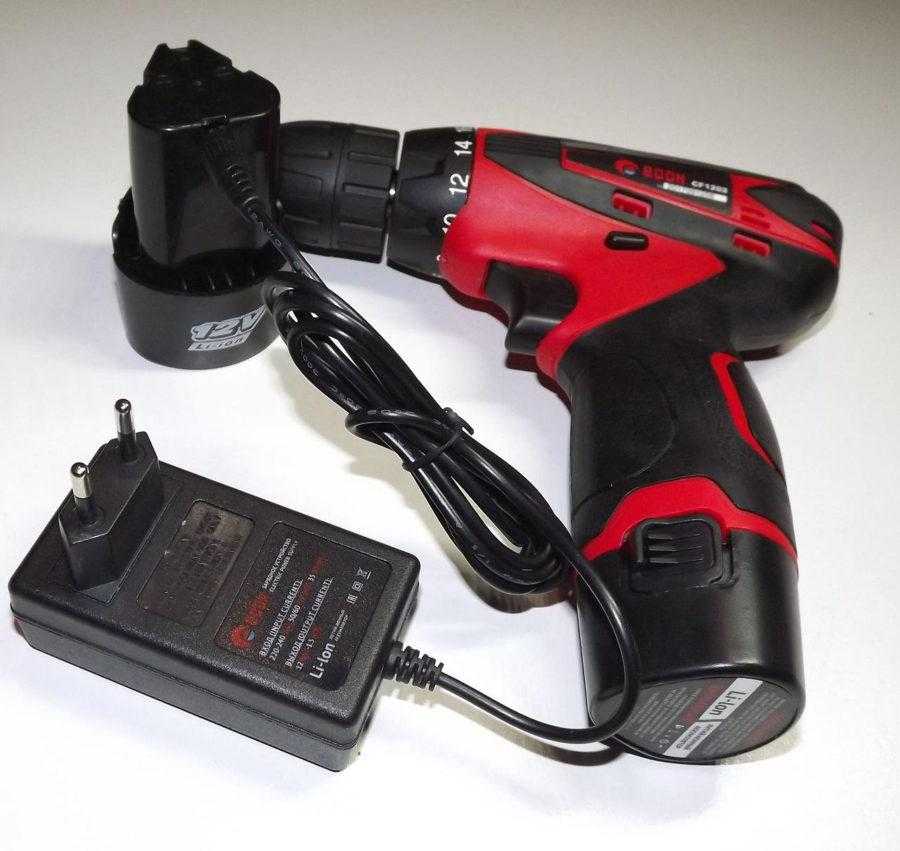

Блок питания для шуруповерта своими руками

Батарея или блок питания от компьютерной техники

Устройство, поддерживающее заряд ПК или ноутбука, вполне сгодится для выполнения поставленной цели. Процесс внедрения блока питания в шуруповерт выглядит следующим образом:

Корпус шуруповерта полностью разбирают.
Убирают старый источник питания, а провода распаивают.
Проводку нового блока подключают к проводке старого, питающей прошлый аккумулятор

При проведении такой операции важно соблюдать полярность!
Включают шуруповерт и проверяют на предмет работоспособности. Если все провода подсоединены правильно, то машинка заработает.
В корпусе устройства предусмотрено отверстие, куда легко помещается штекер с разъемом для подзарядки

Модернизировав шуруповерт таким способом, вы получаете усовершенствованное устройство, которое теперь в процессе работы еще и подзаряжается как ноутбук от сети в 220V.
Новый источник питания монтируют внутрь шуруповерта, закрепляя его клеем.
Остальные корпусные элементы возвращают на место и скручивают изделие, придавая ему первоначальный вид.

Вот и все! Теперь вы знаете, как из аккумуляторного шуруповерта сделать сетевой.

Блок питания от компьютера

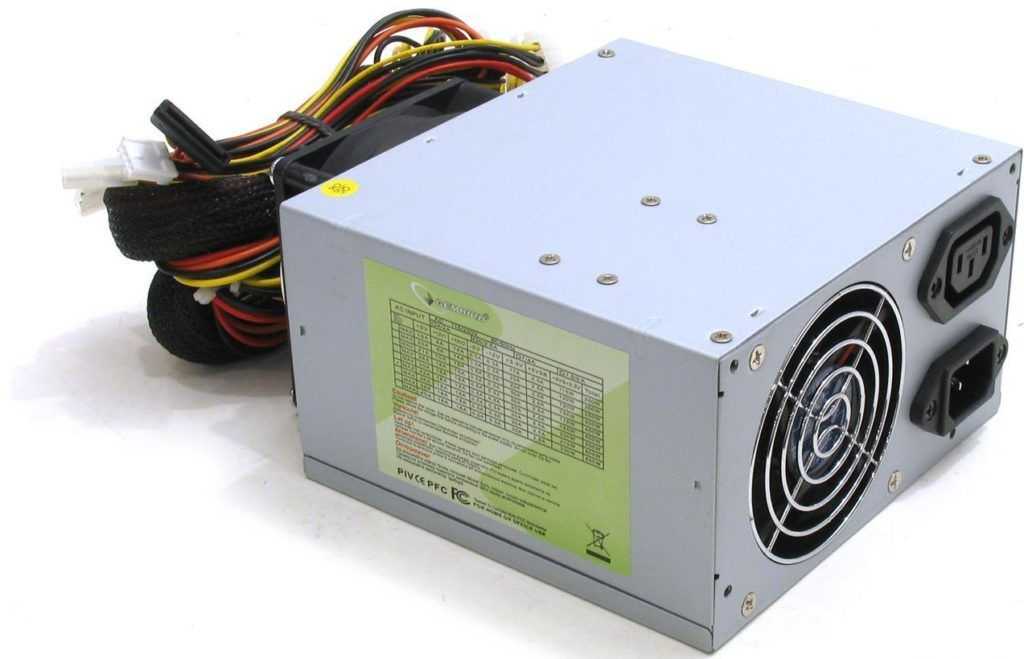

Радиорынок богат таким продуктом. Тем более, что стоит он довольно мало. Для наших целей более всего подходят элементы АТ-типа.

Особенно удобно использовать компьютерный БП по той причине, что все его характеристики указаны правильно, а не так, как это происходит с некоторыми пусть даже и новыми элементами из Китая.

Блоки данной категории оснащены кнопкой включения и имеют встроенный охлаждающий вентилятор и у них довольно хорошая система предотвращения перегрузки. Но если вы будете самостоятельно мастерить новый корпус, то обеспечьте наличие в нём достаточных размеров вентиляционного отверстия.

Компьютерный блок питания можно использовать как в собранном виде, так и в разобранном. В первом случае это будет выносной элемент, а во втором – встроенный в шуруповерт. В компьютерном блоке питания вы найдёте всё, что только может понадобиться: трансформатор, достаточно мощная диодная сборка (у меня такая была на 5 Вольт) и т.д. А силовые транзисторы, например, можно взять от монитора того же компьютера. А микросхему для сборки можно купить, тем более, что стоит она всего-ничего.

Учтите, что диоды обязательно устанавливаются на теплоотвод и изолируются от радиатора с помощью слюдяных прокладок.

Автономное питание шуруповёрта

Работы ручным инструментом можно производить и в здании, где нет электричества. В таких случаях устройство подключается к аккумулятору автомобиля или к любому другому устройству питания, подходящему по параметрам для работы шуруповёрта.

Для подключения автомобильного аккумулятора необходимо взять провода с зажимами «крокодил», оголить один конец и припаять напрямую к контактам электродвигателя инструмента. Второй конец зажимом прикрепляется на клеммы аккумулятора с соблюдением полярности.

Принцип подключения переносного аккумулятора аналогичен автомобильному устройству. Только на концы проводов устанавливаются медные зажимные клеммы, подходящие для крепления.

Электрический инструмент служит намного дольше аккумуляторного. Поэтому не стоит выбрасывать шуруповёрт, если элементы питания отработали свой ресурс. Хозяйственный мужчина сможет переоборудовать свой электроинструмент на питание от сети, тем самым продлив его жизнь.

Особенности правильного хранения с целью увеличения срока службы

Зная, как работают шуруповерты сетевого и аккумуляторного типа, остается разобраться в вопросе о том, как же надо за ними ухаживать, чтобы продлить срок службы. Все также просто, как и принцип работы шуруповерта. При хранении учитываются следующие рекомендации:

Исключить попадание воды в инструмент
Нельзя упускать и ронять прибор, так как кроме повреждения корпуса, из строя могут выйти внутренние устройства
Обеспечить регулярную смазку патрона, чтобы увеличить срок его службы
Если внутрь попадают разные загрязнения, то перед последующим использованием прибора, следует его разобрать и прочистить
Нельзя хранить инструмент с разряженными полностью аккумуляторами
Хранить и эксплуатировать прибор следует в температурном диапазоне не ниже -5 и не выше +30 градусов
При сверлении охлаждать насадку

Только при соблюдении всех вышеперечисленных рекомендаций можно обеспечить продолжительное применение инструмента без поломок. Срок службы прибора также зависит и от качества, так как дешевый китайский шуруповерт не сможет прослужить долго априори, ведь при его производстве применяются исключительно низкого качества комплектующие.

Подводя итог, стоит отметить, что о том, как работает шуруповерт, должен знать не только мастер, работа которого связана с эксплуатацией прибора, но еще и новички, пользующиеся инструментом впервые. Это позволит продлить срок службы шуруповерта, а также исключит необходимость сдавать прибор в сервисный центр, при возникновении неисправностей.

Как подключить шуруповерт напрямую зарядку от ноутбука

Этот метод потребует от вас минимум технических знаний. Если возникла потребность переделать шуруповёрт в сетевой, вам сможет помочь ненужная зарядка от ноутбука, так как она имеет схожие характеристики и без труда найдётся в любом доме. Сперва необходимо посмотреть, какое выходное напряжение у зарядки. Подойдут зарядные устройства на 12–19В.

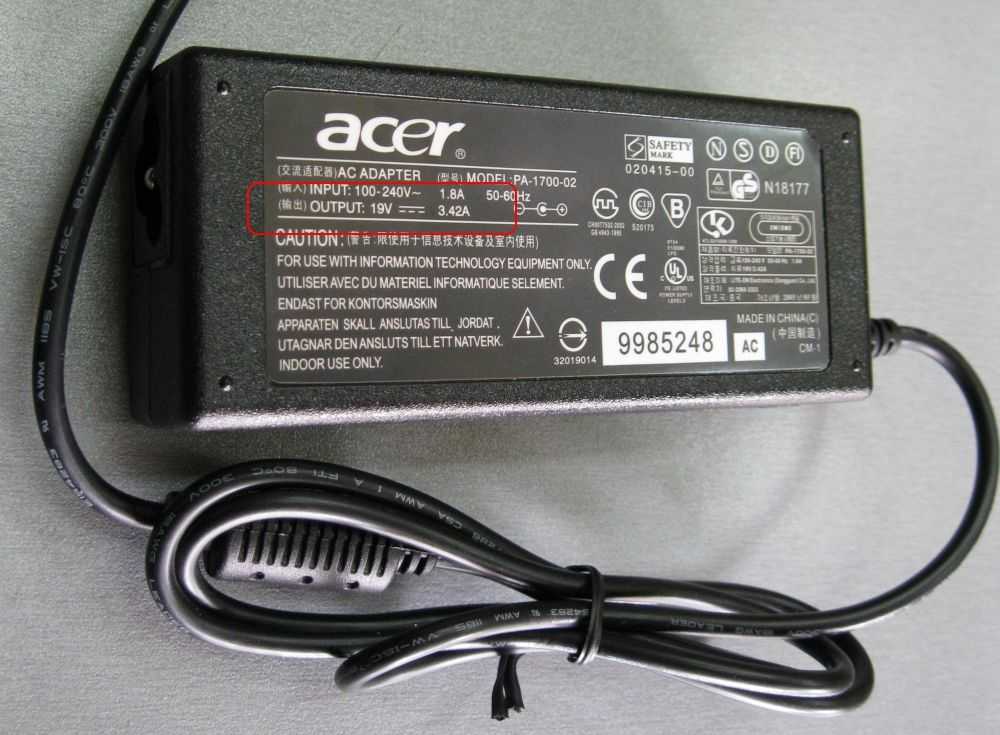

Важно проверить напряжение и ток зарядного устройства

Потребуется доработать аккумуляторный блок, для этого нужно его разобрать и достать оттуда вышедшие из строя аккумуляторные батареи.

Взять зарядку от ноутбука.
Отрезать разъём и зачистить провода от изоляции.
Взять оголённые провода и припаять их. Если нет такой возможности, примотать их изолентой.
Сделать в корпусе отверстие для провода и собрать конструкцию.

Используем внешний блок питания от компьютера

Итак, вам понадобится блок питания «АТ» формата. Вполне вероятно, что вы найдёте его у себя дома, но можно и без проблем приобрести старый работающий блок питания на любом радио рынке. Его стоимость вряд ли будет велика

Очень важно помнить, что подойдёт блок питания, мощность которого составляет 300–350 Вт, а ток в цепи 12 В — не ниже 16 А

Компьютерный блок типа «АТ» запитает шуруповёртВ этом плане тот самый блок питания «АТ» формата, который находится в корпусе любого стационарного компьютера, хорош тем, что на нём всегда честно указана мощность. У подобных блоков питания всегда есть кнопка включения, а также вентилятор для охлаждения, и система защиты от перегрузок.

Действия по переделке следующие:

Раскрутить корпус блока питания. Под корпусом вы увидите вентилятор, плату и множество проводов, которые идут от платы к разъёмам.
Требуется снять защиту от включения. Для этого надо найти на большом квадратном разъёме зелёный провод.
Соединить зелёный провод с любым чёрным проводом из этого же разъёма. Для удобства можно обрезать его покороче и оставить внутри корпуса. Как вариант, можно использовать перемычку из маленького кусочка провода.

Далее нам понадобится разъём поменьше (MOLEX), с ним нужно сделать следующее:
Контакты разъёма: жёлтый провод +12 В, красный провод: +5 В, чёрный — земля

Обрезать ненужные провода, оставив жёлтый и чёрный.
Используя кусок провода как удлинитель, чтобы блок питания при работе мог находиться в удобном месте, припаиваем его к жёлтому и к чёрному проводам
Другой конец провода прикрепляем на клеммы пустого аккумуляторного отсека, как и в предыдущей инструкции.

https://stroy-podskazka.ru/shurupovert/zaryadnye-ustrojstva/
https://Zapitka.ru/masterskaya/blok-pitaniya-dlya-shurupoverta
https://Acums.ru/vopros-ekspertu/peredelka-shurupoverta-na-pitanie-ot-seti
https://crast.ru/instrumenty/zarjadnoe-ustrojstvo-dlja-shurupoverta-18-volt
https://ctln.ru/zarjadnoe-dlja-shurupoverta-18-volt-svoimi-rukami/
https://moiinstrumentu.ru/kak-rabotaet-shurupovert-i-konstrukcija-instrumenta-chto-nado-znat-pri-ispolzovanii.html
https://100uslug.com/neskolko-sposobov-peredelat-akkumulyatornyj-shurupovyort-v-setevoj/

Обновление от 28.12.2019

Блок питания очень мощный, вполне справляется с долгим сверлением. В реализации без ОС по напряжению, блок
может быть подключенным к сети хоть целые сутки — нагрева нет.

Однако в процессе эксплуатации на объекте выявился существенный недостаток: при заклинивании вала двигателя
могут перегорать силовые ключи. У меня всегда вылетал «минусовой» транзистор (нижний по схеме), а второй оставался
целым.

Так как заклинивание вала эквивалентно короткому замыканию на выходе БП, нужно принять меры, устраняющие это явление.
Посмотрим на работу аккумуляторного инструмента — за счет «мягкой» вольт-амперной характеристики (ВАХ) батареи, при
слишком больших нагрузках и заклинивании просаживается напряжение, в следствии чего уменьшается и ток.

Опытов еще не проводил, но считаю полезными меры по «смягчению» ВАХ:
1. Вторичную обмотку силового трансформатора нужно мотать «кучнее», без разнесения по всему кольцу.
2. Номинальное напряжение на выходе (под нагрузкой лампы 30 Вт, например) снизить на несколько вольт путем уменьшения числа витков
вторички. То есть если шуруповерт на 14,4 В, то подобрать напряжение на выходе БП 9-10. Вполне возможна просадка мощности вращения
после таких манипуляций, тут следует найти оптимальный вариант.

Делать защиту в «горячей» части блока считаю неактуальным, ибо при больших нагрузках защита будет часто срабатывать и потеряется
удобство в работе. Все-таки меры по «смягчению» ВАХ мне кажутся более приемлемыми.

Будет очень интересно узнать ваш опыт, если будете собирать схему и пытаться сделать «мягким» заклинивание вала. Контакты в подвале сайта.

<?php echo rating_bar(’39id’,5); ?>

Импульсный блок питания для шуруповерта

В импульсных блоках входное напряжение преобразуется в высокочастотные импульсы после прохождения через выпрямитель. Схем для самостоятельной сборки устройства достаточно. Для создания нужно иметь знания в сфере радиотехники и электроники.

Простейший импульсный БП

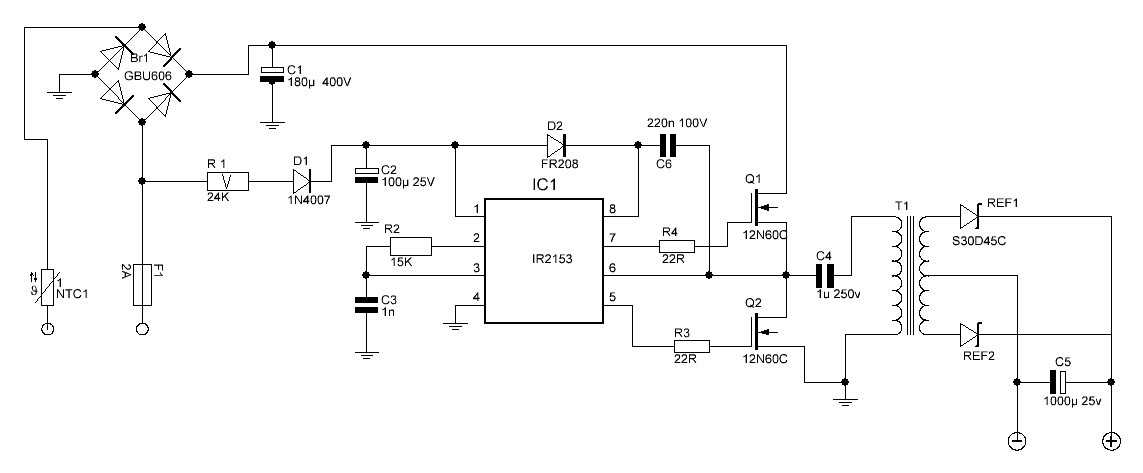

Схема импульсного блока питания для аккумуляторного шуруповерта – выпрямитель мостового типа. На приведенном ниже рисунке вместо диодов присутствуют полевые аналоговые транзисторы. Компаратор служит для отслеживания работы транзисторов и сравнения напряжения на конденсаторе и выходе трансформатора. По мере протекания тока по транзисторным диодам, начинает работать выпрямитель. Это происходит при запуске, когда конденсатор выпрямителя получит напряжение примерно 5 Вольт.

Схема импульсного блока на 18В

В схему можно встроить термостат. Он нужен для экстренного отключения устройства, если произойдет перегрев. Встраивание термостата необязательно, но он защищает балластный резистор.

Когда конденсатор получает напряжение тока равное 10 Вольтам, начнет работу компаратор в ячейке D1. Контакты реле присоединены шунтами для обхода балластного резистора. Напряжение подается с симистора в ячейке T1, который открывается компаратором при зарядке конденсатора. В схему встроены светодиоды, оповещающие о работоспособности ЗУ.

Светодиоды зарядного устройства

Данный импульсный БП рассчитан на 18 Вольт, но напряжение регулируется. Для этого нужно сделать большее или меньшее количество витков трансформатора.

Последовательность действий при сборке схемы импульсного блока питания:

Поставить на входе терморезистор и монтировать диодный мост.
Припаять транзисторы.
Припаять конденсаторы.
Установить диоды на выходе.

Полевые транзисторы синхронизируются при помощи установки драйверов. Нельзя закорачивать фланцы транзисторов. Крепятся при помощи шайб для изоляции.

Виды поломок энергосберегающих ламп

Энергосберегающая лампа может выйти из строя в двух случаях:

разбилась колба лампы;
вышел из строя электронный балласт (ЭБ) (преобразователь напряжения высокой частоты), отвечающий за преобразование переменного тока в постоянный, постепенный нагрев электродов и предотвращающий мерцание прибора во время включения.

Комплектация электронного балласта энергосберегающей лампы
Большинство ЭБ ламп являются высокочастотными преобразователями напряжения, собранными на полупроводниковых триодах (транзисторах).
Более дорогие приборы укомплектованы сложной схемой ЭБ, соответственно, более дешевые – упрощенной.
Электронный балласт «укомплектован» следующими электрическими элементами:

биполярным транзистором, работающем на напряжениях до 700 В и токах до 4А;
защитными диодами (в основном, это элементы типа D4126L или аналогичные им);
импульсным трансформатором;
дросселем;
двунаправленным динистором, аналогичным сдвоенному КН102;
конденсатором 10/50В
некоторые схемы ЭБ комплектуют полевыми транзисторами.

На рисунке ниже приведен состав электронного балласта лампы с функциональным описанием каждого элемента.

Функциональное описание

Отдельные схемы преобразователей работают на электролитических конденсаторах или содержат специализированную микросхему. Такие схемы ЭБ лучше не использовать, ведь именно они часто являются источниками отказов многих электронных устройств.

Действительно ли стоит переделывать?

Без аккумуляторов шуруповёрт превращается в железку. Когда батареи перестают держать заряд, приходится искать новые элементы питания. Во-первых, это дорого — цена аккумуляторов составляет до 80% стоимости шуруповёрта, эффективнее купить новый инструмент. Во-вторых, батареи не всегда бывают в продаже, например, если модель снята с производства. В-третьих, рачительный хозяин стремится использовать все возможности для экономии средств.

Переделка аккумуляторного шуруповёрта для работы от электрической сети — хороший выход. Что это даёт:

Инструмент получает новую жизнь.
Больше не нужны батареи, требующие заряда.
Крутящий момент инструмента не зависит от заряда батареи.

Недостаток переделанной конструкции — зависимость от розетки и длины сетевого кабеля.

Варианты источника питания

Любой шуруповерт требует гораздо меньше напряжения, чем выдает обычная розетка. Поэтому для подпитки обязательно понадобится специальный преобразователь, на выходе которого получится необходимый вольтаж. Все источники питания делятся на две большие группы: импульсные и трансформаторные. Рассмотрим каждую из них в отдельности.

Импульсный

Принцип работы импульсных систем заключается в том, что напряжение сначала выпрямляется, а потом преобразуются в специальный импульсный сигнал

При этом важно добиться стабильного напряжения. В этом может помочь трансформаторная обмотка или резисторы

Импульсные источники питания достаточно эффективны и могут быть использованы в разных условиях. При этом они имеют высокий уровень защиты от короткого замыкания и подобных эффектов. Однако по мощности импульсные системы явно проигрывают трансформаторным. К тому же подобные блоки очень капризны к входному напряжению. Если оно ниже установленного, то элемент может попросту не работать.

К минусам также относят сложность ремонтных работ в случае неисправности.

Трансформаторный

Более распространенные блоки питания, которые доказали свою надежность и эффективность во многих сферах. Состоит прибор из понижающего трансформатора и выпрямителя, через который проходит пониженное напряжение. Выпрямители могут быть разными, в зависимости от количества используемых диодов.

Такие элементы просты в изготовлении, дешевы и надежны. Поэтому зачастую именно им отдается предпочтение. Они обеспечивают стабильное напряжение без помех с большой максимальной мощностью. Но есть и несколько недостатков. Главный недостаток заключается в громоздкости, при гораздо меньшем КПД, чем у импульсных источников. Этот факт требует подбирать для шуруповерта блок питания с мощностью большей, чем необходимо инструменту. Так как часть мощностей будет уходить на побочные процессы.

Ремонт аккумулятора своими руками

Для ремонта аккумулятора шуруповёрта нужно знать его конструкцию и точно определить место поломки и саму неисправность. Если хотя бы один элемент выйдет из строя, вся цепь потеряет свою работоспособность. Наличие «донора», у которого все элементы в порядке или новые «банки» помогут решить эту проблему.

Мультиметр или лампа на 12 В подскажет, какой именно элемент неисправен. Для этого нужно поставить аккумулятор заряжаться до полной его зарядки. После чего разберите корпус и измерьте напряжение всех элементов цепи. Если напряжение «банок» ниже номинального, то нужно пометить их маркером. Затем соберите аккумулятор и дайте ему поработать до тех пор, пока его мощность заметно упадёт. После этого разберите снова и замерьте напряжение помеченных «банок». Проседание напряжения на них должно быть наиболее заметным. Если разница составляет 0,5 В и выше, а элемент работает, то это говорит о его скором выходе из строя. Такие элементы необходимо заменить.

С помощью лампы на 12 В можно также определить неисправные элементы цепи. Для этого нужно полностью заряженный и разобранный аккумулятор подключить к контактам плюс и минус на лампу 12 В. Нагрузка, созданная лампой, будет разряжать аккумуляторную батарею. После чего замерьте участки цепи и определите неисправные звенья. Ремонт (восстановление или замену) можно произвести двумя способами.

Неисправный элемент обрезается и паяльником припаивается новый. Это касается литий — ионных батарей. Так как восстановить их работу не представляется возможным.
Никель — кадмиевые и никель — металл — гидридные элементы можно восстановить, если присутствует электролит, который потерял объём. Для этого их прошивают напряжением, а также усиленным током, что способствует устранению эффекта памяти и повышает ёмкость элемента. Хотя полностью устранить дефект не получится. Возможно, спустя, некоторое время неисправность вернётся. Гораздо лучшим вариантом будет замена вышедших из строя элементов.

В чем плюсы переделки

Аккумуляторный шуруповерт по мощности достойно конкурирует с сетевыми аналогами, но только пока зарядка его батарей находится на достаточном уровне. Когда аккумулятор садится — ему необходима подзарядка от сети. Этот фактор является первым недостатком данного электроинструмента.

Внесение изменений даст возможность дальнейшей эксплуатации данного инструмента при минимальном уровне финансовых вложений. Созданная переделка будет обладать всеми преимуществами сетевых устройств:

отпадет необходимость выполнения периодической зарядки;
не будет падать мощность электроинструмента (крутящий момент) во время работы;
не нужно переживать о правильном хранении оборудования при длительных нерабочих периодах: достаточно положить его в кейс в сухом месте.

Эти достоинства, а также маленькие расходы, компенсируют связанные с наличием шнура неудобства.

Чтобы из аккумуляторного шуруповерта сделать сетевой, нужен блок питания (БП), который можно разместить двумя способами: в виде внешнего питающего блока либо вмонтировать внутрь старого аккумуляторного корпуса.

Для практической реализации любого варианта понадобится следующий набор инструментов и материалов:

отвертки с разными наконечниками;
отвертки с разными наконечниками;
плоскогубцы;
кусачки;
паяльник с набором для пайки;
изоляционная лента;
проводки на перемычки, взятые, например, с многожильного кабеля;
мультиметр;
нож.

Самодельный БП

Необходимо приниматься за изготовление самодельного БП в том случае, если есть знания в области радиотехники. Нужно подготовить детали и инструмент заранее и полностью сосредоточиться на работе, во время которой возможен выход из строя радиоэлемента или поражение электрическим током (напряжение питания 220 В).

Простейшая схема

При изготовлении необходимо подготовить корпус для монтажа радиодеталей, инструмент, кусок гетинакса, провод и радиодетали. После чего приступить к сборке согласно схеме 1.

Схема 1 — Простой БП на 12 или 18 вольт.

Трансформатор подойдет практически любой со следующими параметрами: мощность 250..300 Вт, напряжение на вторичке 24..30 В, а ток номиналом от 15 А и выше. Диодный мост собирается из мощных диодов (подобрать по справочнику). После сборки необходимо проверить напряжение питания: если оно выше необходимого значения, то нужно уменьшить напряжение II обмотки (уменьшение количества витков). При низком напряжении домотать вторичку проводом такого же сечения. После сборки произвести монтаж в корпусе.

При условии, что шуруповерт недостаточно мощный, можно произвести монтаж, непосредственно, в аккумуляторном отсеке. Если БП собирается отдельно, рекомендуется обеспечить охлаждение, потому что во время запуска двигателя номинальный ток увеличивается в 7 раз. В результате этого увеличения происходит нагрузка на БП, и он начинает греться. Нагревание происходит из-за недостаточной мощности источника питания. После готовности БП нужно проверить шуруповерт: запускать его несколько раз и удостовериться в отсутствии нагрева радиоэлементов. При эксплуатации переделанного шуруповерта нужно придерживаться основных требований:

Необходимо давать инструменту время на остывание после каждых 20..30 минут работы.
Не работать на большой высоте или делать это аккуратно (возможно падение БП и, вследствие этого, утрата равновесия и получение травмы).
Следить за состояние питающего кабеля, он не должен пережиматься (может привести к КЗ, которое чревато отрицательными последствиями для инструмента и человека).

Таким образом, при выходе аккумулятора шуруповерта на 18 В или 12 В, вовсе необязательно покупать новую батарею или шуруповерт. Все зависит от сферы применения инструмента: при надобности мобильности инструмента следует заменить аккумулятор или приобрести новый шуруповерт. В случае когда мобильность не играет особой роли, нужно переделать его на питание от сети. Следуя простым рекомендациям и соблюдая правила техники безопасности, можно не только увеличить вероятность продления срока эксплуатации, но и снизить риск получения травмы.

Сетевой блок, встроенный в АКБ

Работы по модернизации питания нужно начинать с приобретения готового блока с соответствующими габаритами и характеристиками. Самое простое решение — сходить на радиотехнический рынок и подобрать подходящее по параметрам устройство.

Затем нужно аккуратно полностью отсоединить все детали от корпуса. Расположить элементы в корпусе от АКБ шуруповёрта и закрепить их внутри, при этом, если возникает необходимость, нужно удлинить соединения между трансформатором и платой управления. Желательно эти два основных узла разместить с зазором, чтобы не допускать перегрева их во время работы при высокой нагрузке.

Не помешает закрепить на управляющей микросхеме радиатор охлаждения. Определить, какие детали будут нуждаться в охлаждении, можно практическим методом. Для этого необходимо поработать шуруповёртом некоторое время, после чего отключить его от сети и потрогать детали на плате. Сразу станет понятно, какой элемент нагревается сильнее. В корпусе блока просверливаем несколько отверстий для поступления воздуха.

Подбор питающего блока

Сетевые блоки питания для шуруповерта преобразуют переменный ток в постоянный, номиналом 9–19 вольт, необходимый для питания электроинструмента. Обычное напряжение сети 220 вольт адекватно адаптируется к потребностям прибора. Практически все шуруповерты имеют подробную информацию о требуемых характеристиках комплектующих частей для обеспечения полноценного функционирования прибора.

Трансформатор Taschibra

Трансформаторы типа Tashibra и Feron обладают надежностью, отличаются малой массой и габаритами, и лучшим образом подойдут для переделки аккумуляторного шуруповерта на сетевой. Нагрузочные показатели в соответствии с нормативами обеспечивают безопасность и отсутствие риска повреждения инструмента. Устройства оснащены двойными входными и выходными проводами для снабжения энергией и питанием элементов шуруповерта.

Еще один способ решения задачи – самостоятельное изготовление питающего блока. Для этого к клеммам шуруповерта крепится электрический кабель, на втором конце провода фиксируется электрическая вилка. Для окончательной сборки блока питания подбирают трансформатор с техническими характеристиками, соответствующими потребностям конкретного шуруповерта. В конце к трансформатору подключают выпрямитель для преобразования переменного тока в постоянный. Величина регулируется путем изменения количества колец намотки на катушке трансформатора.

Трансформатор Feron

При отсутствии опыта или необходимых знаний рекомендуется использовать заводские электронные трансформаторы с соответствующими характеристиками. Для сборки блока следует присоединить к нему выпрямитель по стандартной методике.
