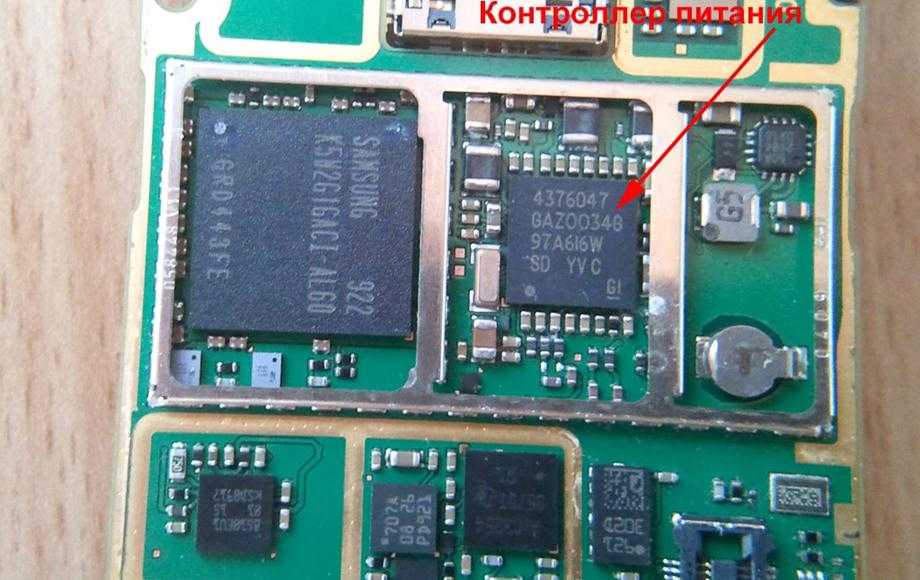

Где находится контроллер заряда батареи телефона

Типы батареек

Что это такое солевые батарейки

Солевая батарейка изготавливается из пассивного угля и двуокиси марганца, электролит из хлорида аммония и катод из цинка. В перерывах работы элементы питания могут восстанавливаться, т.е. выравнивать локальные неоднородности в композите электролита, вызванных разрядом. Такой процесс немного продлевает срок службы батарейки.

Алкалиновые (щёлочные) батарейки

Алкалиновые (щелочные) батарейки что это такое

В отличие от солевых батарей у алкалиновой батарейки химический элемент электролита — щелочной. Щёлочные батарейки (алкалин) имеют продолжительный срок хранения, а в процессе эксплуатации напряжение на электродах меняется гораздо меньше, чем у элементов с солевым раствором.

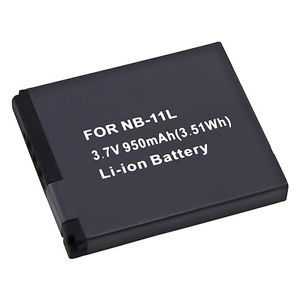

Литиевые батарейки — li ion

Как правильно заряжать новую батарею телефона?

Если вы не знаете, как правильно зарядить новую батарею телефона, планшета или смартфона , то уделите несколько минут чтению этой инструкции. Вы узнаете как заряжать батарею в первый раз и как правильно производить зарядку в процессе ее эксплуатации.

Для начала развеем миф о том, что перед первым использованием новый аккумулятор нужно несколько раз разрядить и зарядить:

Всего несколько лет назад, большинство телефонов оснащались никель-кадмиевыми аккумуляторными батареями, главный минус которых заключался в том, что при зарядке не полностью разряженного аккумулятора его емкость постепенно уменьшалась, поэтому приходилось доводить телефон почти до “нуля” а уже затем заряжать. Кроме этого, батарею нужно было разрядить и зарядить несколько раз.

На сегодняшний день, почти во всех новых мобильных устройствах, будь то дешевый телефон или новый айфон, установлены литий-ионные батареи (li on), которые необязательно заряжать долго и до 100%. В связи с этим, новым телефоном можно пользоваться сразу после покупки, если в батарее есть хоть сколько-нибудь заряда.

Как заряжать телефон с литий-ионной батареей?

Литий-ионные аккумуляторы стали использоваться в качестве источника питания для телефонов в 1991 году и на сегодняшний день используются почти во всех мобильных устройсвах. Их главные достоинства — это большая емкость и низкий саморазряд. Но, чтобы эти достоинства не переросли в недостатки, нужно знать, как правильно заряжать литий ионную батарею.

Вот несколько советов:

Старайтесь избегать полного разряда батареи и не доводить уровень заряда ниже 10-20%.
Полностью разряжайте аккумулятор не реже 1 раза в 3 месяца.
Не допускайте перегрева батареи (не кладите телефон долго под прямые солнечные лучи, обогреватели и т.п.)
Используйте только оригинальные зарядные устройства.

Подзаряжать литий-ионный аккумулятор можно столько раз, сколько вам нужно. При этом, не играет роли как часто вы будете ставить телефон на зарядку и сколько часов он будет на ней находиться. Хоть 20 минут, хоть несколько дней – на срок службы li-оn батареи это не влияет.

Неправильная зарядка батареи может привести к нестабильной работе устройств, например самопроизвольному включению и выключению Айфона.

Как правильно зарядить батарею телефона лягушкой?

Главное преимущество «лягушки» перед другими зарядными устройствами заключается в универсальности (можно заряжать разные модели) и в отсутствии проводов — зарядка включается в розетку 220В напрямую.

Выглядит она следующим образом:

Для того, чтобы правильно зарядить батарею лягушкой, необходимо:

Выключить телефон и вынуть аккумулятор.
Вставить батарею в лягушку таким образом, чтобы клеммы совпали (+ и -)
Нажать кнопку зарядки на лягушки, после чего посмотреть на индикатор — если он загорелся зеленым, значит аккумулятор вставлен правильно.
Если он не загорелся — то проверьте правильность установки.
Включите лягушку в сеть — батарея начнет заряжаться. Об окончании зарядки уведомит дополнительный индикатор.

Надеемся, мы смогли вам помочь и теперь вы знаете как правильно заряжать новую батарею на телефоне в первый раз и при дальнейшем использовании!

Также, рекомендуем вам прочитать наши статьи о том, как правильно зарядить телефоны и смартфоны, а также советы по сохранению заряда в процессе использования мобильных устройств.

Пальчики — мизинчики

Пора бы уже успокоится и перенять «передовой» китайский опыт, питать все свои устройства от трех AAA (батарейки в комплект не входят). Но же решил поискать решение хотя бы с двумя 1.5 вольтовыми батарейками .

Остановился на такой схеме с повышающим стабилизатором NCP1400:

Две последовательно включенные щелочные батареи ААА дают изначально 2.7-3.1В к концу продуктивного периода снижая напряжение до 1-2В

При отключенном NCP1400 (низкий уровень на управляющем входе) питание от батарей сразу поступает на МК через катушку L1 и диод шоттки D1 с минимальным падением напряжения около 0.1В. Если на управляющий вход подать высокий уровень, то запускается стабилизатор NCP1400 и выдает на МК напряжение 3.3В при суммарном напряжении батарей от 0.8В до 3.1В.

Алгоритм работы такой:

Основное время контроллер находится в PowerDownMode, вся периферия, включая NRF24 отключена или также находится в режиме низкого энергопотребления.
Выходит МК из режима сна по прерыванию от таймера либо внешнему прерыванию (например в выключателях по прерыванию от кнопки), мерит напряжение питания VCC (встроенная функция AVR контроллеров).
Если напряжение питания больше 3В (или другого напряжения, достаточного для стабильной работы периферии), то NCP1400 не запускается и вся обработка ведется при этом напряжении питания до следующего цикла сна.
Если напряжения ниже 3В, то запускается стабилизатор NCP1400, устанавливается напряжения питания 3.3В, выполняются все регулярный обработки устройства включая отправку данных через NRF24
Далее, если напряжения выше 1.7В (достаточное напряжения для выхода МК из режима сна), то NCP1400 отключается до следующего цикла пробуждения.
Если напряжение менее 1.7 (минимальное напряжение работы МК), то NCP1400 не отключается до перезагрузки контроллера или до снижения напряжения питания ниже 0.8В (напряжения работы NCP1400)

Смартфоны и телефоны с никель-кадмиевым аккумулятором

Общие характеристики: • плотность вмещаемой энергии — до 60 Втч/кг; • число циклов — до 1500; • саморазряд — 20% в месяц; • напряжение — 1.25В; • температуры эксплуатации — +60…-40°C; • эффект памяти — есть («калибровка» каждые 30 дней); • самая низкая стоимость производства.

Никель-кадмиевые (NiCd) аккумуляторы повсеместно применялись в 1990-х и в начале 2000-х годов для создания автономных телефонов, радиостанций, ноутбуков, камер и так далее. Этот тип батареи остаётся популярным и до сих пор в отдельных категориях бытовых и промышленных устройств.

NiCd быстро заряжается, допускает большие токи и выдерживает суровый климат, что особенно ценится в индустриальной и строительной сферах.

Значительные эксплуатационные недостатки, включая заметный саморазряд и пресловутый «эффект памяти» (уменьшение ёмкости без обслуживания в виде тренировочных циклов подзарядки), заставили производителей потребительских телефонов перейти на другие технологии.

Как поменять батарейку на материнской плате ноутбука

Таблетка на материнской плате ноутбука меняется по такому же принципу, как и на компьютере. Но, существуют исключения – в некоторых моделях не предусмотрен быстрый доступ к элементу питания CMOS, тогда для его замены нужно обращаться к специалистам.

Замена батарейки в ноутбуке пошагово:

Выключить устройство, отсоединить зарядку и извлечь аккумулятор.
Вскрыть корпус ноутбука, открыв заднюю крышку.
Визуально определить расположение элемента питания и вынуть его из специального паза. В некоторых случаях она находится в закрытом пластиковом контейнере, расположенном на плате вертикально или горизонтально. В таком случае чтобы её достать, необходимо надавить на специальный рычажок, который находится сбоку контейнера.
Поменять элемент питания.
Настроить Биос и запустить устройство.

Если замена элемента питания CMOS будет проведена быстро, всего за 5-7 секунд, то пользовательские настройки БИОС в таком случае не слетают и их не нужно настраивать заново.

Заменить батарейку на материнке можно как в сервисном центре, так и самостоятельно. Желательно не дожидаться полного выхода её из строя, а делать это раз в 3-6 лет. Чтобы этот элемент питания работал стабильно, то при его покупке лучше отдавать предпочтение известным японским и корейским производителям.

Многие начинающие пользователи компьютера встают в ступор, когда слышат вопрос — Как поменять батарейку на материнской плате? Я даже больше скажу что многие отвечают в ответ — А что там есть батарейка? Поэтому сегодня мы затронем тему замена батарейки на материнской плате.

И начнем с того, зачем вообще нужна батарейка на материнской плате.

И для начала давайте разберемся, какую батарейку купить, чтобы она подошла к вашей материнской плате. И как не странно, здесь все также просто, так как практически все материнские платы оснащены, так сказать стандартными батарейками, и маркируются они так — литиевая батарея cr2032 3V. Их цена обычно составляет 10 – 100 рублей, я думаю, что это конечно сущие копейки, учитывая, что она будет служить Вам, как я уже сказал лет 5.

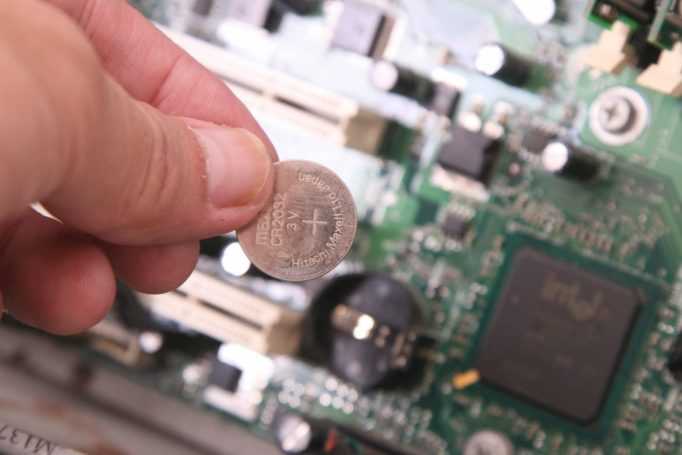

Внешне она выглядит следующим образом:

И так приступим, допустим, Вы купили батарейку, и хотите поменять ее на материнской плате, будем действовать по шагам.

Выключить компьютер, открыть крышку системного блока, обычно она крепится на специальных крепежах, которые легко открываются, но также достаточно часто встречается, особенно в не совсем новых системных блоках, крепежи на основе болтов, которые придется выкрутить отверткой. И в итоге Вам в худшем случае понадобится батарейка и отвертка, а в лучшем просто батарейка. Советую сразу приготовить маленькую отвертку, даже если Вам не нужно выкручивать болты на системном блоке, но все равно для удобства она Вам может пригодится, для того чтобы выковырнуть саму батарейку из материнской плате, так как крепления самих батареек на материнской плате различаются и встречаются такие из которых не так уже легко вытащить батарейку пальцем, поэтому приходиться прибегать к помощи небольшой отвертки.

Найти место крепления батарейки на материнской плате, это достаточно просто, так как Вы уже знаете, как выглядит сама батарейка, и ошибиться Вы не сможете, так как она там одна. Например, на моей материнской плате (Asus p5q) батарейка расположена в следующем месте (указанно красной стрелкой):

В моем запылившимся системном блоке она выглядит следующем образом:

Вынимаете ее из крепежей, затем вставляете новую батарейку, и все! После этого закрываете крышку системного блока и включаете компьютер. Время на компьютере, конечно же, будет не правильное, Вы его выставляете вручную.

Примечание! Если Вы изменяли какие-то настройки bios, они собьются, и их стоит выставить заново. Если Вы изначально помните о том, что конфигурация настроек bios изменена, то советую перед заменой батарейки посмотреть их и записать, для того чтобы потом их восстановить. У меня, например, слетели настройки контроля скорости вращения вентилятора, и их пришлось выставить заново. А если Вы даже не знаете что такое bios, то просто не задумывайтесь об этом!

Вот и все! Надеюсь, данный материал поможет Вам поменять батарейку на материнской плате, так как Вы уже поняли, ничего сложного в этом нет! Удачи!

Когда и зачем менять батарейку

Литиевые батарейки, к которым относится CR2032, считаются долговечными. Они устойчивы к воздействию температурных перепадов, что особенно актуально для современных компьютеров. Срок хранения такой батарейки в заводской упаковке может достигать 20 лет.

Запечатанная батарейка для BIOS

В зависимости от производителя и качества элемента батарейка может служить около 10 лет. Однако специалисты рекомендуют производить замену батарейки на материнской плате каждые 5 лет. Это необходимо для стабильной работы компьютера, потому как в процессе эксплуатации батарейка теряет свою емкость и другие свойства. Также со временем напряжение может стать нестабильным, что сильно скажется на работе устройства.

Несмотря на столь вечный запас энергии, в некоторых случаях батарейка БИОС прекращает свою работу. Вот некоторые признаки, по которым это можно понять:

Регулярная потеря пользовательских настроек.
Ноутбук или компьютер не реагирует на кнопку запуска.
Компьютер стал медленно загружаться – в таких случаях батарейка еще «жива», но уже на исходе.
При включении компьютера не идет загрузка Windows, а BIOS выдает сообщение о неисправности батарейки.
Частая перезагрузка компьютера – здесь не стоит затягивать, так как это может привести к потере данных.

Если вы заметили на своем компьютере или ноутбуке один из симптомов, то незамедлительно покупайте новую батарейку. Как уже говорилось ранее, установка новой батарейки на персональный компьютер – это былое дело. А вот для ноутбука потребуется еще припаять специальный провод, чтобы его подсоединить к материнской плате. Как же все это организовать, читайте далее.

Аккумуляторные батареи

Все больше пользователей предпочитают вместо обычных одноразовых батарей приобретать аккумуляторные. Это многоразовые источники питания, которые можно многократно – как минимум, несколько сотен раз – перезаряжать. Аккумуляторные батареи имеют те же форматы, что и обычные (прежде всего АА и ААА). Отличить перезаряжаемый элемент питания можно по надписи Rechargeable, а также по обозначенной на корпусе емкости в миллиампер-часах (mAh). Для перезарядки нужно специальное устройство, включаемое в розетку. Как правило, оно продается в комплекте с аккумуляторами. Аккумуляторные батареи разряжаются значительно быстрее одноразовых батарей, но это с лихвой компенсируется количеством циклов перезарядки. Наиболее часто встречаются зарядки для цилиндрических батарей форматов АА и ААА с возможностью одновременной зарядки 2 или 4 батарей. Однако в продаже есть и универсальные устройства, позволяющие заряжать аккумуляторы всех популярных форматов. Стоимость зарядного устройства составляет от 300 до 4000 руб. Цена зависит не только от марки и функциональности, но и силы тока заряда, от которой зависит скорость зарядки аккумуляторов. На российском рынке популярны аккумуляторы и зарядные устройства марок GP, Duracell, Varta, «Космос».

Тем временем в России

Отечественные специалисты тоже смотрят в сторону атомных портативных элементов питания. К примеру, сотрудники НИТУ «МИСиС» в августе 2020 г. продемонстрировали собственный прототип такой батареи, конструкция которой основана на запатентованной микроканальной 3D-структуре никелевого бета-гальванического элемента. Срок службы такой батарейки – 20 лет.

Особенность трехмерной структуры батарейки заключается в том, что радиоактивный элемент наносится с двух сторон так называемого планарного p-n перехода, что позволяет упростить технологию изготовления элемента, а также контролировать обратный ток, который «крадет» мощность батареи. Особая микроканальная структура обеспечивает увеличение эффективной площади преобразования бета-излучения в 14 раз, что в результате дает общее увеличение тока.

Отечественный вариант бета-гальванической батареи

За счет оригинальной 3D-структуры бета-гальванического элемента размеры батареи, по словам разработчиков, уменьшились втрое, удельная мощность повысилась в 10 раз, а себестоимость снизилась на 50%.

Цифровизация выездного урегулирования задолженности: как технологии помогают банкам больше зарабатывать
ИТ в банках

«Выходные электрические параметры предложенной конструкции составили: ток короткого замыкания IКЗ — 230 нА/см2 (в обычной планарной — 24 нА), итоговая мощность — 31 нВт/см2, (в планарной — 3 нВт). Конструкция позволяет на порядок повысить эффективность преобразования энергии, выделяющейся при распаде β-источника, в электроэнергию, что в перспективе снизит себестоимость источника примерно на 50% за счет рационального расходования дорогостоящего радиоизотопа, — отметил один из разработчиков Сергей Леготин, доцент кафедры полупроводниковой электроники и физики полупроводников НИТУ «МИСиС».

Батарейка может быть применена в нескольких функциональных режимах: в качестве аварийного источника питания и датчика температуры в устройствах, используемых при экстремальных температурах и в труднодоступных (или совсем не доступных) местах: в космосе, под водой, в высокогорных районах.

Где находится батарейка

Чтобы поменять компьютерную батарейку, надо определить, где она находится. Для этого надо знать, как она выглядит.

Батарея «таблетка», применяемая для питания CMOS

В компьютере

Чтобы найти батарейку в стационарном компьютере, надо на системном блоке снять левую (со стороны передней панели) крышку. Откроется вид на материнскую плату. На ней легко обнаружить искомый источник питания в виде плоской металлической «таблетки», установленной в специальный разъем. Перепутать ее с чем-либо другим очень трудно.

Расположение CMOS-батареи на материнской плате

В ноутбуке

С ноутбуком дело обстоит несколько сложнее. Не все производители дают простой доступ к элементу питания. В лучшем случае придется отвинтить несколько саморезов и снять нижнюю крышку или технологические люки, находящиеся на задней крышке, предусмотренные для доступа к различным узлам лэптопа.

Расположение источника питания в ноутбуке Acer

Так получается не всегда. У многих моделей, чтобы достать гальванический элемент, придется разобрать половину компьютера. Это действие требует опыта, навыков, а иногда и специального инструмента. Если какие-то из перечисленных компонентов отсутствуют, лучше обратиться к специалистам.

Попытка неквалифицированной разборки обычно приводит в лучшем случае к повреждению деталей корпуса. В худшем – к отрыву шлейфов, поломке разъемов, плат и т.п.

Хорошей помощью в разборке ноутбука будет просмотр видео с примером обращения с лэптопом именно этой модели.

Разборка и замена на Asus PRO79AB

Нетбук Asus EeePC 1011CX

Dell vostro 1400

Установка батарейки CR1616 на ноутбук Samsung NP530U3C

О батарейке на материнской плате

Раньше в системные блоки для хранения параметров BIOS устанавливалась энергозависимая память CMOS RAM. Батарейка на материнской плате нужна была для хранения персональных настроек, позволяющих включить компьютер, запустить операционную систему. Энергопотребление в автономном режиме было незначительным, элемента питания хватало на несколько лет работы, что примерно соответствовало сроку службы оборудования. Когда срок службы ИП подходил к концу, на экран выводилось уведомление об ошибке, требующее от пользователя провести замену.

С прогрессом в стационарные компьютеры, лаптопы стаи устанавливать материнки с энергонезависимой памятью. После отключения от источника питания, при разряде основного АКБ, персональные параметры, информация были в сохранности.

Отличие Li-Pol, щелочных аккумуляторов от Ni-Cd и Ni-Mh.

http-equiv=»Content-Type» content=»text/html;charset=utf-8″>d=»ni-cd-nikel-kadmievye-akkumulyatory»>
Ni-Cd Никель-кадмиевые аккумуляторы

Данный вид аккумуляторов широко применяли несколько лет назад для различного инструмента. Такие источники в своей структуре содержат кадмий, который является тяжелым металлом и токсичен, но хорошо ведет себя на морозе и имеет не высокую стоимость.

Новые модели аккумуляторов раньше приходят в негодность, чем батареи выпущенные 20 лет назад. Но уровень технических характеристик присущий современным решениям намного выше, чем у их предшественников.

Ni-MH Никель-металлогидридные аккумуляторы

Такие батареи претерпели некоторые изменения по сравнению с Ni-Cd Никель-кадмиевыми. Избавились от токсичных металлов, стали легче по весу и теперь можно не боятся причинить вред окружающей среде при ликвидации таких аккумуляторов. Еще удалось повысить энергоемкость и уменьшить эффект памяти.

Li-Pol Литий-полимерный аккумуляторы

Вид этих аккумуляторов — улучшенная модернизация литий-ионных. Электролит был заменен полимерными материалами. Такие батареи установлены в смартфонах, планшетах, ноутбуках, цифровой фототехнике и др. Особенность таких источников энергии состоит в форме изготовления, она может быть очень тонкой, что позволяет поместить батарею в любой корпус. Главное преимущество литий-полимерных элементов питания в том, что они не имеют эффекта памяти и энергоемкие.

Щелочные аккумуляторы.

Широкое применение щелочные аккумуляторы нашли в бытовой технике. Известные модели таких батарей — тип ААА и АА. Они установлены в:

детских игрушках
портативных приборах
карманных фонарях
фото, видео аппаратуре
аудио магнитофонах, плеерах и пр.

Щелочной электролит впервые нашел применение в химически активных источниках тока благодаря Вальдемару Джангнеру в 1899 году. С этого времени ученые разных стран вовлечены в разработку щелочных источников питания.

Принцип действия аккумуляторной батареи таков: при работе щелочного элемента происходит химическая реакция, при которой цинк окислившись выделяет гидроксид цинка, далее последний распадается на оксид цинка и воду. При этом происходит восстановление оксида марганца на катоде. Формула выглядит следующим образом:

Таблица сравнения 4-х видов АКБ
Вид аккумулятора	Ni-Cd	Ni-Mh	Щелочные АКБ	Li-Pol
Работа при низких температурах	+	+	+	— быстро теряет емкость
Цена	низкая	средняя	средняя	Высокая
Быстрая зарядка	+	+	—	+
Кол-во циклов разряда-заряда	1000	300-500	300	1000-2000
Токсичность	+	—	—	—
Эффект памяти	+	низкий	+	—
Саморазрядка	+	+	—	—

Обычный аккумулятор оказывается сложной и в то же время простой вещью, если разобраться с ней. Прежде чем выбрать для авто элемент питания, стоит изучить нюансы, которые в последствии могут сыграют весомую роль в вашей жизни.

https://www.youtube.com/watch?v=Ip-BMxu8tZA

Может ли использоваться атомный аккумулятор в смартфонах?

диагональ экрана;
быстродействие;
габариты (как правило, борьба идет за уменьшение толщины устройств);
длительность автономной работы устройства.

В настоящий момент вопрос о том, как может использоваться атомная энергия для создания современных смартфонов, остается актуальным. По предположениям ученых, уже в ближайшем будущем появятся устройства, которые можно будет оборудовать аккумуляторами, функционирующими по принципу реакции ядерного элемента. В этом случае телефоны будут функционировать без дополнительной зарядки до 20 лет. Такое время автономной работы не может не впечатлять.

Итоги

Теперь вы можете ответить на вопрос: «Контроллер питания в телефоне — что это такое?» Однако не пытайтесь самостоятельно чинить эту деталь. Без необходимого опыта и инструмента это, вероятнее всего, доломает ваш смартфон. Лучше обратиться в специальную ремонтную мастерскую, где имеют опыт работы с подобными поломками.

Кроме того, если вы замечаете такие признаки, как, например, частые перезагрузки при полной батарее, быстрая разрядка, и то, что ваш смарфтон не видит зарядное устройство, — это опять же повод отнести телефон мастерам.

Для чего литий─ионному аккумулятору нужен контроллер зарядки?

Многие читатели сайта спрашивают о том, что такое контроллер заряда литий─ионного аккумулятора, и для чего он нужен. Этот вопрос кратко упоминался в материалах, где описывались различные типы литиевых аккумуляторов. Этот тип аккумуляторных батарей практически всегда имеет в своём составе контроллер зарядки, ещё называемый платой защиты Battery Monitoring System (BMS). В этой заметке подробнее рассмотрим, что это за устройство, и как оно функционирует.

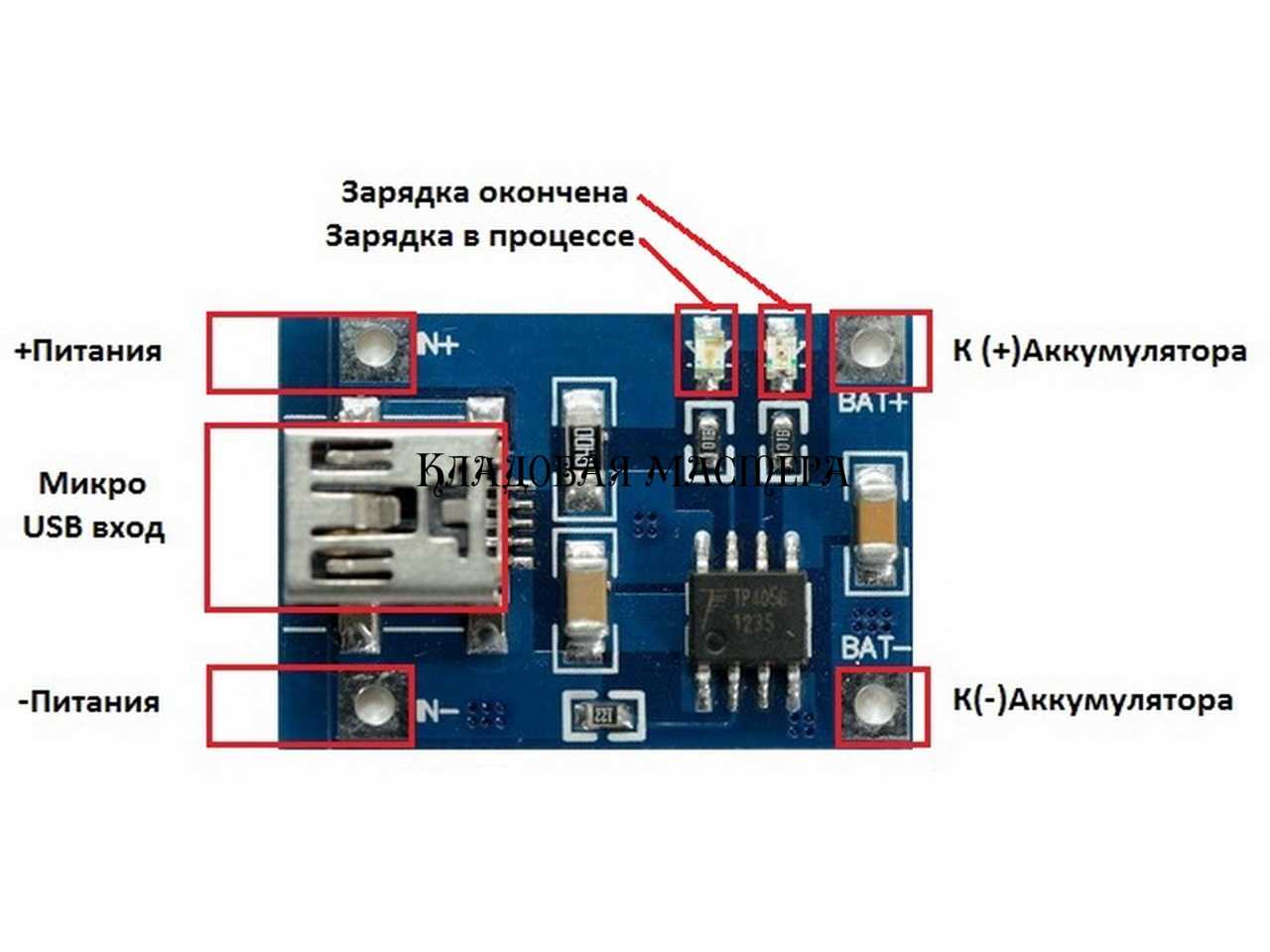

Простейший вариант контроллера зарядки литий─ионных АКБ можно увидеть, если разобрать аккумулятор планшетного компьютера или телефона. Он состоит из банки (аккумуляторного элемента) и печатной платы защиты BMS. Это и есть контроллер зарядки, который можно видеть на фото ниже.

Основой здесь является микросхема контроллера защиты. Полевые транзисторы используются для раздельного управления защитой при зарядке и разрядке аккумуляторного элемента.

В аккумуляторах смартфонов и планшетов плата BMS следит за процессом заряда и разряда одного элемента (банки). В аккумуляторах ноутбуков таких банок несколько. Обычно от 4 до 8.

Также контроллер следит за процессом разрядки аккумуляторного элемента.
При падении напряжения ниже порогового (обычно 3 вольта) схема отключает банку от потребителя тока. В результате устройство, работающее от аккумулятора, просто выключается.
Среди прочих функций контроллера зарядки стоит отметить защиту от короткого замыкания. На некоторых платах защиты BMS устанавливается терморезистор для защиты аккумуляторного элемента от перегрева.

Выводы

В этой статье вы узнали как вытащить батарейку из материнской платы. Это действие не требует специальных навыков или глубоких знаний устройства компьютера. Батарейка часто может быть причиной неприятных проблем типа постоянно слетающего времени во встроенных часах или долгой загрузки компьютера, сопровождаемого сообщением «CMOS Checksum Bad».

Иногда замена батарейки на материнской плате компьютера позволяет решить некоторые проблемы с неправильной конфигурацией пользовательских настроек BIOS. Извлечение приводит к сбросу всех пользовательских настроек к заводским, что способствует иногда решению подобных проблем.
