Батарейки r20 и lr20 отличие

Что внутри батарейки?

Ниже будет рассмотрено строение четырех типов источников питания. По сути принцип работы один и тот же, но состоят эти энергетические накопители из разных составляющих.

Состав пальчиковой батарейки

В состав батареи входят следующие элементы:

1. Катод – это отрицательный полюс
2. Вкладыш служит некой прокладкой
3. Диафрагма
4. Футляр
5. Электролит – жидкость вследствие которой идет химическая реакция
6. Стержень сделанный из угля
7. Крепежная шайба
8. Анод или положительный полюс

Примерно так выглядит состав батареек пальчиковых. Но иногда их устройство бывает иным. Например, в строение может быть использован лишь угольный стержень, специальный темный порошок и металлические элементы.

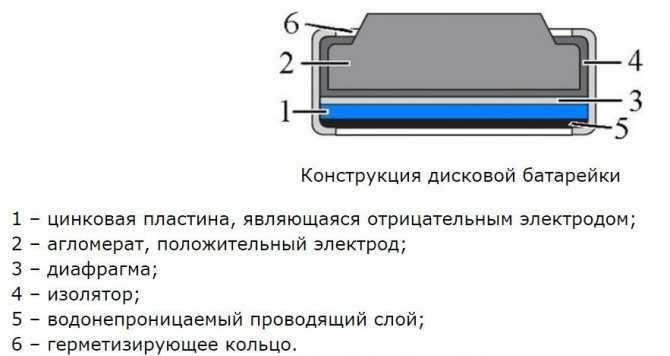

Устройство круглой батарейки

Приплюснутый элемент питания имеет своеобразную форму. Вот строение батарейки в разрезе:

1. Положительный торец
2. Отрицательный полюс
3. Пористая прокладка, вымоченная в электролите
4. Оксид ртути
5. Порошок Zn

Устройство батарейки может быть и немного иным:

Детали энергетического элемента:

Если сильно нагреть данный эелмент, то под напором внутреннего газа она запросто может взорваться. Таким образом сейчас вы можете созерцать что внутри у батарейки.

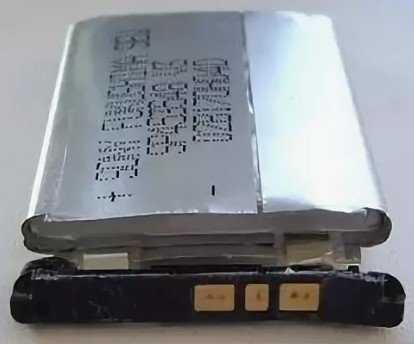

Устройство батареи телефона

Принцип устройства батарейки мобильника:

1. Положительный и отрицательный полюс
2. Анодный стакан
3. Катодный контакт
4. Сепаратор
5. Уплотнение
6. Защитный клапан
7. Изолятор
8. Колпачок
9. Перегородка
10. Корпус алюминиевый или иной

Таким образом устройство батарейки мобильного телефона немного сложнее обычного солевого источника питания.

Из чего состоит батарейка Крона?

Данный источник энергии устроен следующим образом. Контакты плюс и минус находятся друг на против друга в верхней части элемента питания. Под ними расположена пластмассовая основа. От отрицательного контакта идет пластина на минусовой полюс. И там она плотно прикрепляется. Состав батарейки схож с выше приведенными источниками питания.

Внутри металлического прямоугольного стаканчика находятся 6-ь закругленных сплющенных прямоугольников. Каждый из которых является отдельной батареей. Размер данных элементов: Длинная: 2,2 см; Ширина 1,5 см; Высота: 0,5 см. Каждый такой бочонок имеет заряд 1,5 вольта. Друг от друга они отделены специальными пластинами. Но все же они соединены между собой в середине. Подобное устройство батарейки экономически выгодно!

Что находится внутри батарейки крона?

Вот собственно батарейка в разрезе. Иногда она может быть такой.

Но обычно можно заметить, что крона выполнена по такому типу как на рисунки ниже.

Ее строение достаточно простое:

1. 2 контакта «+» и «-».
2. Металлический корпус.
3. Нижняя и верхняя пластины, выполненные из пластика.
4. Шесть прямоугольников на 1,5 вольта соединенных между собой.
5. Электролит.
6. Угольный стержень
7. Внутренняя пленка.
8. Изоляционные пластины.
9. Устройство батарейки включает в себя так же обертку.

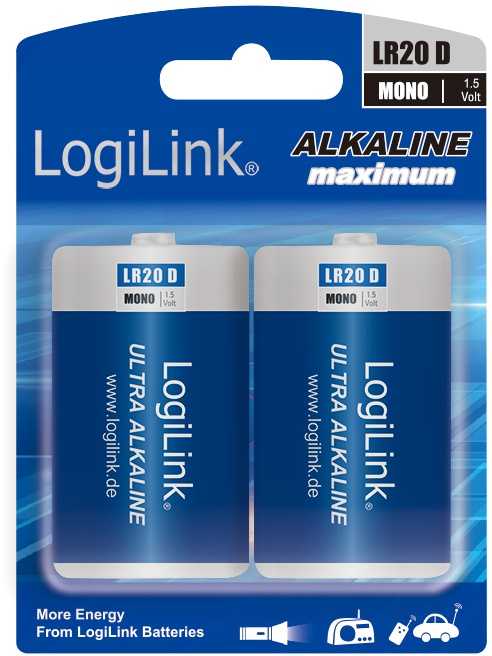

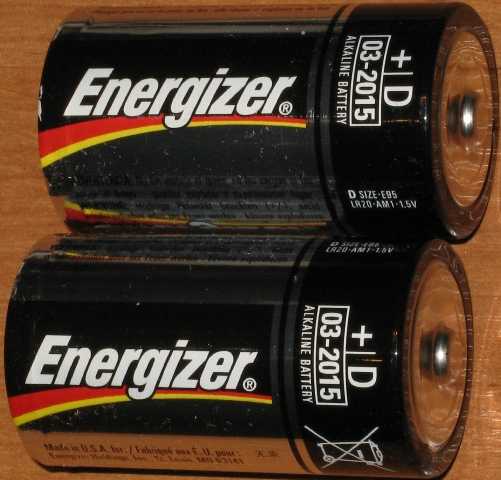

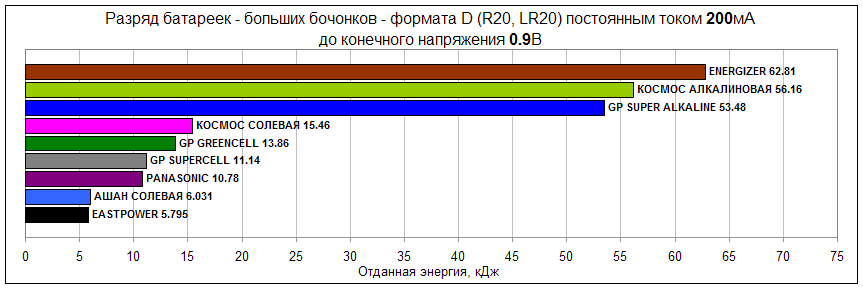

Где используют R20 по типу «D»

Многие оборудования, с маленьким постоянным значением тока находят в своем применении гальванические солевые батарейки R20.

Широко применение их в колонках на газовом обеспечении, прожекторных фонарях, переносных радиостанциях, устройствах с электромоторами.

Незаменимы они в различных по виду магнитолах, музыкальных центрах, а также обычных магнитофонах. Используются не один год в профессиональных счетчиках Гейгера, служат для работы аналоговых вольтметров.

Имея достаточно большую емкость, данные батарейки R20 находят свое применение и в приборах военной техники. К примеру, в НАТО у них имеются даже свои данные обозначений:

• 6135-99-109-9428 (для щелочных элементов);
• 6135-99-464-1938 (для солевых батарей).

Обратная реакция

Все типы батареек и элементов имеют сходный тип химической реакции, происходящей для выработки электроэнергии.

Но в некоторых типах элементов или батарей химические вещества различны, и реакция может быть обратной. Таким образом, элементы могут быть перезаряжены — так же, как литий-ионные аккумуляторы в автомобилях или смартфонах.

Раньше было гораздо дешевле производить неперезаряжаемые элементы, такие как щелочные элементы, поэтому они использовались очень широко.

Но теперь, когда люди осознали, насколько вредно для окружающей среды просто выбрасывать неперезаряжаемые элементы, а поскольку перезаряжаемые элементы становятся дешевле, мы, вероятно, будем использовать неперезаряжаемые элементы все меньше и меньше в будущем.

Характеристики батарейки

При производстве CR2025 не используются никакие опасные вещества. В составе нет кадмия, ртути, свинца и т.д: катод выполнен из окиси марганца, а анод — из лития.

Технические характеристики представлены в таблице.

Самозаряд в год	менее 1%
Габариты	высота — 2,5 мм, диаметр — 20 мм
Вес	2,3 г
Показатели напряжения	3 V, однако в конце разряда показатель снижается до 2 V
Емкость	160 mAh
Сила тока	0,2 мА
Показатели рабочей температуры	-30…+60°C
Тип электролита	органический
Срок годности	5-6 лет
Производитель	Великобритания, Китай, Япония

Поскольку тип электролита — органический, на элементах питания расположены обозначения, указывающие на вид электролита:

• W считается безопасным электролитом, используется при изготовлении часовых батареек;
• Р и S — щелочной электролит.

Если подобных обозначений нет, это указывает на то, что производитель добавил органический электролит, который не портит электроустройства.

Обозначение вида электролита отсутствует, значит для производства использован органический электролит

Расшифровка по ГОСТу IEC означает:

• C — у изделия литьевой элемент питания;
• R — круглая форма аккумулятора.

Срок годности элемента питания может отличаться от заявленного производителем, т.к. зависит от интенсивности эксплуатации техники.

Правила эксплуатации и утилизации

Для работы прибора батарейка помещается в специальный отсек с держателем. Для полюсов плюса и минуса предусмотрено специальное посадочное гнездо. В отсеке есть специальные обозначения «+» и «-», такие же присутствуют и на корпусе батареи.

При необходимости к солевой батарейке можно припаять провод, что недопустимо делать с аккумуляторами. Самое главное в этом процессе следить, чтобы не было перегрева, работать чистым паяльником.

Элементы питания не прослужат дольше срока, который указан на упаковке. Вскрывать заводскую упаковку с батарейками рекомендует непосредственно перед использованием.

Нельзя держать батарейки вблизи металлических предметов, химических веществ. А также, в условиях высокой влажности и низких температур.

GP Super Heavy Duty

В составе элементов питания присутствуют вещества, вредные для окружающей среды. Это означает, что они могут негативно воздействовать на почву и воду.

Отработанные элементы питания выбрасывать вместе с обычным бытовым мусором. Необходимо помещать их в специальные контейнеры для утилизации батареек и  аккумуляторов. Часто они располагаются в магазинах хозтоваров.

Виды батареек по химическому составу

В быту «батарейками» называют гальванические элементы, которые создают электрический ток за счет химической реакции. Гальванические элементы производят электрическую энергию благодаря реакциям между двумя металлами в растворе электролита. Один металл является «минусом», другой «плюсом». Между ними протекает реакция окисления (на «минусе») и восстановления (на «плюсе»), за счет которой и возникает ток.

Традиционно с химической точки зрения батарейки разделяют на виды в зависимости от того, какие металлы или какой тип электролита в них используется.

Солевые батарейки

Это старейший тип батареек, разработанный компанией Eveready еще в 20-х годах прошлого века. В качестве «минуса» в нем используется цинк, а в качестве «плюса» — двуокись марганца. Электролит, который обеспечивает протекание реакции — хлорид аммония. Это соль, поэтому батарейка называется солевой.

Солевые батарейки имеют международную маркировку R. Такие батарейки подходят для устройств, не требующих большой мощности питания: детских игрушек, пультов ДУ для телевизоров, часов, ручных фонариков, небольших радиоприемников.

Преимущества

дешевизна маленький вес возможность возобновить работу батарейки после разряда

Недостатки

невысокая выработка тока не работают при минусовых температурах небольшой срок хранения проблемы с герметичностью и быстрая разрядка при неиспользовании

Щелочные батарейки

Щелочные батарейки также называются алкалиновыми (от французского alcaline — щелочной). Они также состоят из марганца и цинка, но в качестве электролита, в котором протекает реакция, в них используется гидроксид калия. Это щелочь, поэтому у батарейки такое название.

Щелочная батарейка маркируется буквами LR. Эти батарейки подходят для устройств со средним и высоким потреблением тока, таких как ручные прожекторы, плееры и диктофоны, фотоаппараты.

Преимущества

большая емкость, чем у солевых могут работать при низких температурах герметичны малая скорость саморазряда — могут храниться до 7 лет

Недостатки

цена чуть выше более тяжелый вес одноразовые — после выработки заряда использоваться больше не могут

Ртутные батарейки

В этих батарейках в качестве «минуса» служит цинк, а «плюса» — оксид ртути. Они разделяются слоем электролита, в роли которого выступает 45% раствор щелочи (гидроксид калия, как и в алкалиновых).

Ртутные батарейки в наше время используются очень редко из-за общеизвестного факта: ртуть токсична. Однако еще в недалеком прошлом они активно применялись в электронных часах, весах, медицинской технике — слуховых аппаратах, кардиостимуляторах.

Преимущества

стабильность напряжения большая ёмкость высокая энергоплотность стойкость к перепаду температур долгое время хранения

Недостатки

ядовитость ртути при нарушении герметичности дороговизна сложность утилизации

Серебряные батарейки

Есть и такие. В них роль «минуса» опять играет цинк, а роль «плюса» — оксид серебра. Реакция с выделением электрического тока протекает при помощи щелочного электролита — гидроксида калия или натрия.

Международная маркировка серебряной батарейки — SR. Используются они в тех же сферах, что и ртутные, и по достоинствам и недостаткам практически им аналогичны. Главное преимущество серебряных батареек перед ртутными — безопасность: серебро нетоксично, и при нарушении герметичности корпуса нет риска отравления. Главный минус — серебряные батарейки дороже всех остальных видов батареек.

Литиевые батарейки

Наконец, последний тип батареек — литиевый. У этих батареек в качестве «плюса» используется литий, а вот «минус» и электролит могут быть представлены различными веществами: диоксид марганца, монофторид углерода, пирит, тионилхлорид и другие.

Литиевые батарейки могут использоваться в разной портативной электронике и имеют маркировку CR. Они объединяют в себе все преимущества предыдущих типов и, по факту, являются самым хорошим гальваническим элементом питания. Но по сравнению с щелочными и солевыми элементами литиевые батарейки дороговаты (хотя в зависимости от используемых веществ цена может сильно различаться). Поэтому первые тоже выпускаются в большем количестве для бюджетного сегмента.

Преимущества

легкость долгое время хранения (до 12 лет) термическая стойкость стабильное напряжение высокая энергоплотность и энергоемкость

Недостатки

высокая стоимость Как видите, литиевые батарейки — это единственный тип, у которого достоинства решительно перевешивают недостатки. Поэтому рекомендуем попробовать:

Типы батареек по размеру и их обозначения

В настоящее время в мире очень большое распространение получила система обозначений батареек, принятая в США. Она основана на физических размерах источников питания. Далее рассматриваются самые распространенные из них.

Название	Маркировка и Тип	Диаметр, мм	Высота, мм	Емкость, мАч*
A	Солевая (R23) Щелочная (LR23)	17	50	н/д
AA	Солевая (R6) Щелочная (LR6) Литиевая (FR6)	14,5	50,5	1100-3500
AAA	Солевая (R03) Щелочная (LR03) Литиевая (FR03)	10,5	44,5	540-1300
AAAA	Щелочная (LR8D425)	8,3	42,5	625
B	Щелочная (LR12)	21,5	60	8350
C	Солевая (R14) Щелочная (LR14)	26,2	50	3800-8000
D	Солевая (R20) Щелочная (LR20)	34,2	61,5	8000-19500
F	Солевая (R20) Щелочная (LR20)	33	91	н/д
N	Солевая (R1) Щелочная (LR1)	12	30,2	1000
1/2AA	Солевая (R14250)	14,5	25	250
R10	Солевая (R10)	21,5	37,3	1800

* Технологии развиваются очень быстро из-за этого не сегодняшний день емкость может быть выше, чем указана в таблице (2018 год)

Далее будут более подробно рассмотрены типоразмеры батареек и их характеристики.

О батарейке CR2430

CR2430 – универсальный и практичный источник питания, способный прослужить до 5 лет. Он особенно подходит для эксплуатации в холодных регионах, имея «рабочий» диапазон температур от -25 до +35 градусов Цельсия.

Качество

CR2430 фирмы Camelion

Насколько та или иная батарейка качественна – об этом постоянно возникают споры. И не факт, что дорогой источник питания за 300 рублей от проверенных брендов (Renata или Varta) проработает дольше, чем «таблетка» по более доступной цене.

На практике нередко встречаются ситуации, когда дешевые батарейки так же хороши, как и элементы питания, продающиеся в 2-3 раза дороже.

Прислушиваясь к рекомендациям продавца, многого не узнаешь, поэтому остается проверять качество батареи на практике.

Необязательно «гнаться» за брендами, есть неплохие, но более дешевые батарейки, например, от компании Camelion или Космос. Главное убедиться, что элемент хорошо упакован (без повреждений, с указанием срока годности).

Характеристики

Батарейки с обозначением 2430 характерны единым размером, независимо от компании-изготовителя: толщина – 3 мм, диаметр – 24 мм. То есть эти цифры – габаритные размеры элемента питания.

Так характеризуются все батарейки в виде «таблетки». CR2430 – не аккумуляторы, но они выполняют их функцию.

Выходное напряжение – 3 Вольта. «CR» — обозначение, которое указывает, что основой батареи служит марганцево-литиевая электрохимическая система.

В таких источниках повышена отдача тока, поэтому они подходят для приборов с высоким энергопотреблением.

Напряжение	3 Вольта
Емкость	290 mAh
Электролит	Литий-ионный
Саморазряд за год	Не более 5%
Срок службы	До 5 лет

Область применения

CR2430 подходит для многих компактных устройств, питающихся от электроэнергии:

• компьютерные мыши и джойстики для игровых консолей;
• материнские платы;
• пульты дистанционного управления;
• фотоаппараты;
• калькуляторы;
• брелоки;
• фонарики;
• детские игрушки;
• медицинское оборудование;
• наручные электронные часы;
• радиооборудование и многое другое.

Подходят они и для других устройств, так как долго служат и имеют большую энергетическую емкость.

Характеристики батарейки CR2032

Батарейка CR2032 имеет следующие характеристики:

• типоразмер — дисковый источник питания;
• марганцево-литиевый тип электролита;
• величина напряжения — 3 V;
• температура, при которой изделие сохранит свои функции, — -40…+60°C;
• класс CR2032 по стандартам IEC;
• диаметр — 20 мм;
• толщина — 3,2 мм.

Срок эксплуатации батарейки составляет 10-15 лет. Однако время работы элемента питания зависит от многих параметров.

Например, произведенные в Китае изделия служат меньше, японские и батарейки, изготовленные в Великобритании, — дольше.

Также влияет и интенсивность эксплуатации устройства, в котором используется данный источник питания.

Тест никель-металлгидридных (Ni-MH) аккумуляторов размера AAA (HR03)

Наименование	Ёмкость	E/En	Сопротивление	Цена	Цена амперчаса	Страна
ENERGIZER 1000 mAh	890	89%	0,12	113,9	127,98	Япония
GP 750 mAh	670	89%	0,12	42,84	63,94	Китай
PHILIPS 700 mAh	540	77%	0,14	45,00	83,33	Китай
SAMSUNG 900 mAh	710	79%	0,12	75,39	106,18	Китай
SONY 900 mAh	830	92%/TD>	0,12	105,98	127,69	Китай

Пояснения к аккумуляторам:

1. Дата проведения экспериментов — май 2009.
2. «Емкость» — измеренная емкость в миллиамперчасах.
3. «E/En» — соотношение измеренной и номинальной (заявленной изготовителем) емкостей. Данный параметр характеризует добросовестность и честность фирмы-изготовителя.
4. «Сопротивление» — внутреннее сопротивление аккумулятора в омах: чем меньше, тем лучше. Малое внутреннее сопротивление дает возможность более глубоко разряжать аккумулятор, то есть в большей степени использовать его емкость.
5. «Цена» указана для одного аккумулятора в рублях (на оптовом складе).
6. «Цена амперчаса» — соотношение цены аккумулятора в рублях к его емкости в амперчасах.Для аккумуляторов это не слишком важный показатеть, поскольку платим один раз, а пользуемся многократно.
7. «Страна» — страна, в которой был изготовлен аккумулятор (исходя из надписи на упаковке)
8. Ни один изготовитель не указал дату выпуска или срок годности на упаковке. Также нет и достоверной информации о влиянии срока хранения на ёмкость

Размеры батареек

Как уже говорилось выше, литиевые батарейки выпускаются в соответствии с распространёнными типоразмерами. Есть, к примеру, литиевые пальчиковые батарейки. Форма элементов может быть цилиндрической, призматической и дисковой. Ниже приведена таблица с элементами питания по классификации, принятой в США.

Название	Напряжение, В	Высота, мм	Диаметр, мм
Название	Напряжение, В	Высота, мм	Диаметр, мм
AAA	1,5	44,5	10,5
AA	1,5	50,5	14,5
C	1,5	50,0	26,2
D	1,5	61,5	34,2
PP3	9,0	48,5	26,5

• AAA – «мизинчиковые»;
• AA – «пальчиковые»;
• C – «дюймовочка»;
• D – «бочка»;
• PP3 – «крона».

На изображениях ниже вы можете посмотреть фотографии этих батареек.

AAA

AA

C

D

PP3

Установка и замена

В коммуникаторах для дистанционного управления автомобильными охранными системами источники питания устанавливаются в свободный отсек за задней крышкой. Для ее демонтажа нужно отсоединить защелку или открутить саморез, в зависимости от модели. После снятия защитной накладки выполняется установка специального элемента заряда с учетом полярности.

В ключах для управления иммобилайзерами, оснащенными кнопками, замена выполняется по-другому:

1. Брелок разворачивается обратной стороной. Пользователю необходимо найти и отодвинуть пластиковый переключатель, фиксирующий устройство. С помощью этого элемента надо отсоединить металлический наконечник ключа.
2. Необходимо вставить в паз отвертку с небольшим жалом. Одна половинка корпуса устройства отделяется от другой. Если отвертки нет, можно использовать пилку для ногтей либо монетку.
3. Затем производится поддевание аккумулятора и его демонтаж из гнезда. Необходимо работать аккуратно, чтобы не повредить контакты.
4. Выполняется установка нового элемента питания. Все дальнейшие действия осуществляются в обратном порядке. Плюсовой вывод батарейки соединяется с положительным контактом, минусовой – с отрицательным. Корпус пульта собирается.

Признаки разряда

О том, что элемент питания в брелоке для сигнализации выйдет из строя, сообщат следующие признаки:

1. Индикация потребляемого напряжения на экране пульта. Современные двусторонние устройства оснащаются дисплеем, на котором отображается уровень заряда. Для проверки нужно найти символ батарейки. При сильном разряде индикатор может моргать или гореть красным. Пульт будет подавать соответствующие звуковые импульсы.
2. Сигнализация стала плохо реагировать на отправку команд, радиус действия антенны снизился. Для передачи импульса водителю приходится близко подходить к автомобилю.
3. Дисплей станет более тусклым. Возможно, некоторые символы на нем перестанут отображаться.
4. Если используется запасной брелок, то он может оснащаться световым индикатором. При разряде аккумулятора диод изменит свой цвет с зеленого на красный. Возможно, лампочка начнет светить более тускло. Мерцание элемента может стать учащенным или удлиненным.

В видеоролике канала «TechBench» показан процесс диагностики источников питания класса 2032 с использованием мультиметра.

Размеры литиевых батареек

Чтобы правильно подобрать нужный источник энергии, необходимо знать его геометрические размеры и форму. Показатели стандартизированы, разберемся в типоразмерах литиевых одноразовых батареек. Используется классификация США.

Знак	V (В)	H (мм)	D (мм)	Народное название	Маркировка типоразмера
ААА	1,5	44,5	10,5	мизинчиковая	03
АА	1,5	50,5	14,5	пальчиковая	6
С	1,5	50,0	26,2	дюймовочка	14
D	1,5	61,5	34,2	бочка	20
РРЗ	9,0	48,5	26,5	крона	6/22

Отдельные типы литиевых батареек можно посмотреть на фото.

При выборе литиевой батарейки важна маркировка, по ней можно определить тип элемента. Для литиевой батарейки  на корпусе большими буквами будет напечатано CR, на щелочной LR, на солевой R.

Всегда ли литиевые батарейки предпочтительнее щелочных? Изделия отлично работают  в любых условиях. Но всегда ли экономически выгодно покупать батарейку литиевую в 5 раз дороже, если на малом токе  они превосходит алкалиновые в 1,5-2 раза? Какие лучше, решается в каждом случае, применительно к решаемым задачам.

Необходимо учесть, что запас энергии на всех типах литиевых батареек больше в несколько раз. Чтобы не перепутать устройства, производители делают Li АКБ с особыми выводами.

Аналоги батарейки R20

Полностью идентичными аналогами батарейкам R20 являются щелочные батарейки LR20. Также на рынке можно найти никель-металгидридные (HR20) и никель-кадмиевые (KR20) аккумуляторы, которые имеют меньшее напряжение – 1,25 вольта с диапазоном емкости от 2000 до 12000 мАч. Ими можно заменить батарейка R20 без особых проблем.

Похожие размеры имеют перезаряжаемые литий-ионные аккумуляторы типоразмера 32600 (диаметр – 32 мм, высота – 60 мм), но у них вольтаж составляет около 3,7 вольт при емкости 3000-6000 мАч.

Кроме того, существуют идентичные по размерам мощные одноразовые литиевые батарейки ER20 (по стандарту IEC), выпускающиеся для профессионалов: это литий-тионил-хлоридные (Li-SOCl2) батареи ER34615 с напряжением 3,6 вольт, емкостью около 20000 мАч; способные работать при температурах от -55º до 85ºС. Их также нужно применять с пустышкой.

Популярные производители и их особенности

Правильно выбранные источники питания способны работать в несколько раз дольше, чем дешевые и некачественные. Кроме того, сделанные с нарушениями технологии источники тока могут повредить дорогостоящие устройства из-за протекания электролита.

Многие компании, выпускающих элементы питания R20, но, чтобы быть уверенным в качестве приобретаемых источников тока, лучше пользоваться продукцией надежных компаний.

Например:

• Panasonic;
• Duracell;
• Camelion;
• Varta;
• Maxell;
• Трофи;
• Kodak
• Minamoto.

Батарейки Космос или Supermax будут стоить заметно дешевле, но и качество у них будет ниже.
