Как подключить провод к батарейке

Подготовка к пайке и приспособления:

Вот в новом корпусе я и буду набирать конфигурацию, сейчас я разместил в корпусе 70 элементов и примерно понятно сколько у меня в запасе места. В качестве флюса я буду использовать активный флюс ЛТИ-120 он подходит для пайки нержавеющих сплавов, меди, оцинкованных изделий, нихрома и так далее.

Для того чтобы не перегревать аккумуляторы при пайке я буду использовать вот такую самодельную насадку, она позволит аккуратно и точечно залудить аккумулятор при этом избежать чрезмерного нагрева. Этот вариант пайки придумал не я а увидел его где то на просторах ютуба, и он мне понравился, колпачок делается очень просто, для этого понадобится полоска тонкого картона и термоскотч, картон оборачивается вокруг аккумулятора и фиксируется скотчем, вверх делается из двух слоёв термоскотча так чтобы клейкая сторона была закрыта, закрепляется сверху картонного колпачка и в центре вырезается отверстие, в моём случае это примерно 2,5 мм. Я уже залудил несколько секций и вот что получилось.

вот такой колпачок для пайки аккумуляторов

разместил аккумуляторы в корпусе

Немного о ремонте аккумуляторов NI-Cd

Считается другие методы, заместо лампы можно легко найти сопротивление, увы для этой цели уже нужны азы электротехники, ну и непонятно что бы резистор с нужным сопротивлением был рядышком.

Другие неисправности очень изредка встречаются. К примеру, утрата контакта в местах пайки батарей или силовых контактах блока, поломка термистора. Эта проблемма чем просто присуща подделкам

По причине редкости, заострять внимание здесь мы не будем, ограничимся элементами батареи

С «проблемными» элементами разобрались, нужно чинить. Как отремонтировать аккумулятор шуруповерта? Вообщем при ремонте доступно 2 метода, если так можно выразиться. Это восстановление и смена частей, которые пришли в негодность.

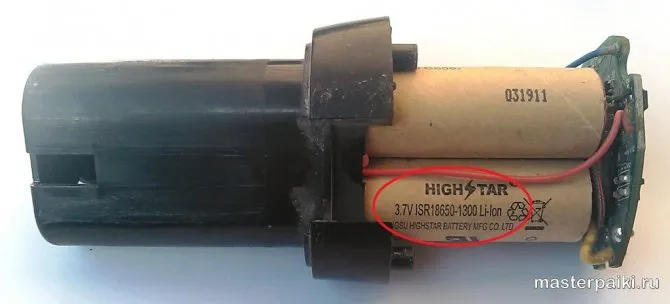

Приступим к ч.3 ремонта аккума шуруповерта и сходу оговоримся, что понятие «реанимация» для литий – ионных батарей не применима. Эффекта памяти у них нет, вероятнее всего, вышло разложение лития, а с этим уже ничего не поделаешь. В таких аккумах нужно узнать, в чем причина неисправности: сам элемент либо схема управления. Тут два варианта:

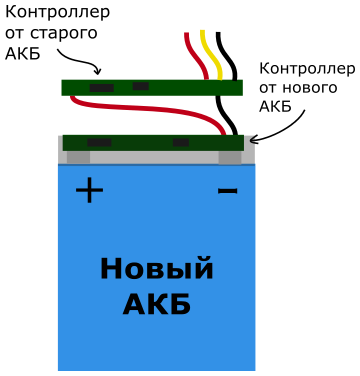

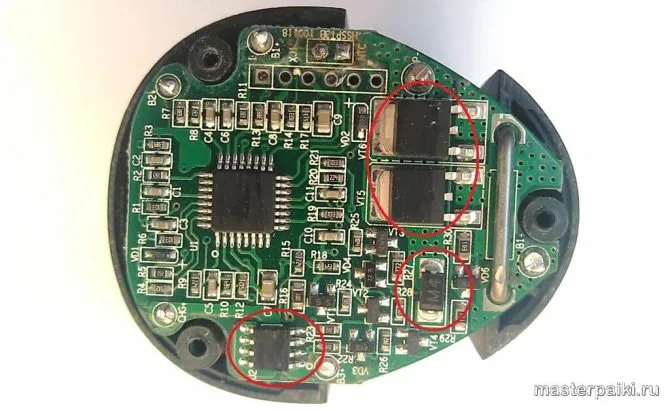

меняем схему управления от другой, однако аналогичной нашей, батареи, если посодействовало – находим смену и меняем;
подать 4V на элемент с током приблизительно в 200мА, для этой цели нужно регулируемое зарядное устройство. Если напряжение на элементе вырастает до 3,6V – элемент исправен, неувязка в других элементах, или в схеме управления.

Восстановительный ремонт аккума шуруповерта доступен в большей степени для Ni – Cd батарей, увы они, Вы, и самые распространённые в бытовых шуруповертах.

Что же понадобится, как оживить аккумулятор шуруповерта? Существует два вида «реанимации» для этих видов аккумов:

Способ уплотнения иначе говоря сжатия (он сработает тогда, когда электролит до сих пор на месте, однако потерян объём);
«Прошивка» напряжением и током огромным от номинального. Этот расхожий слух метод позволяет убрать эффект памяти, конечно и даже не на сто процентов, увы вернуть утраченную емкость.

Что такое плата защиты?

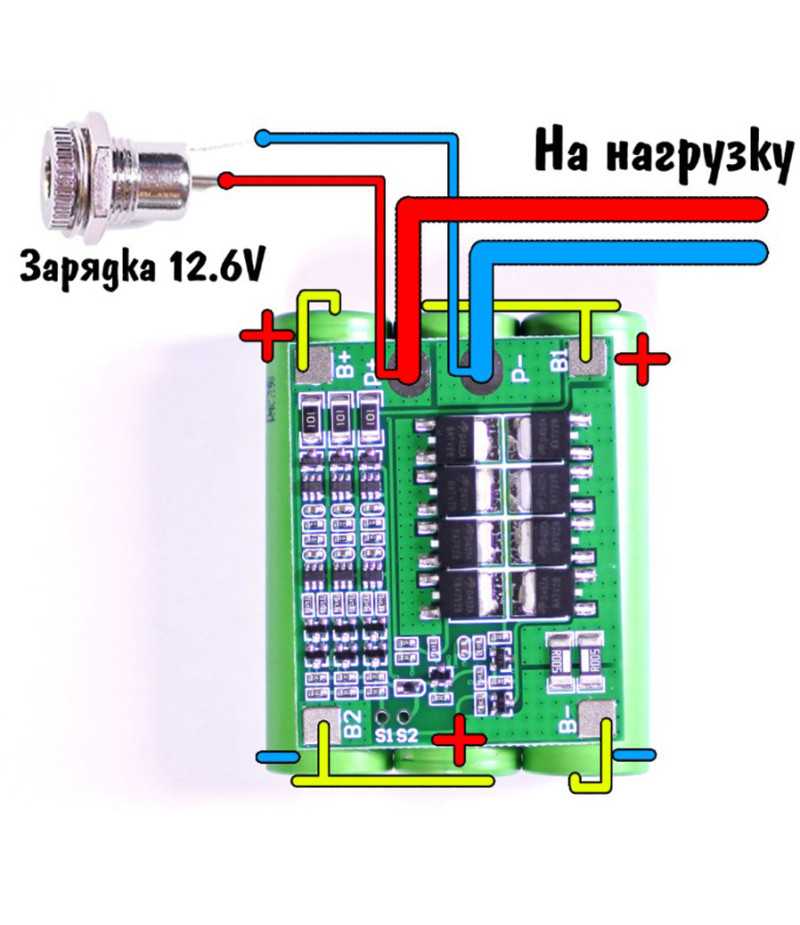

Плата защиты (или PCB — power control board) предназначена для защиты от короткого замыкания, перезаряда и переразряда литиевой батареи. Как правило в модули защиты также встроена и защита от перегрева.

В целях соблюдения техники безопасности запрещено использование литиевых аккумуляторов в бытовых приборах, если в них не встроена плата защиты. Поэтому во всех аккумуляторах от сотовых телефонов всегда есть PCB-плата. Выходные клеммы АКБ размещены прямо на плате:

В этих платах используется шестиногий контроллер заряда на специализированной микрухе (JW01, JW11, K091, G2J, G3J, S8210, S8261, NE57600 и пр. аналоги). Задачей этого контроллера является отключение батареи от нагрузки при полном разряде батареи и отключение аккумулятора от зарядки при достижении 4,25В.

Вот, например, схема платы защиты от аккумулятора BP-6M, которыми снабжались старые нокиевские телефоны:

Если говорить об 18650, то они могут выпускаться как с платой защиты так и без нее. Модуль защиты располагается в районе минусовой клеммы аккумулятора.

Плата увеличивает длину аккумулятора на 2-3 мм.

Аккумуляторы без PCB-модуля обычно входят в состав батарей, комплектуемых собственными схемами защиты.

Любой аккумулятор с защитой легко превращается в аккумулятор без защиты, достаточно просто распотрошить его.

На сегодняшний день максимальная емкость аккумулятора 18650 составляет 3400 мА/ч. Аккумуляторы с защитой обязательно имеют соответствующее обозначение на корпусе («Protected»).

Не стоит путать PCB-плату с PCM-модулем (PCM — power charge module). Если первые служат только целям защиты аккумулятора, то вторые предназначены для управления процессом заряда — ограничивают ток заряда на заданном уровне, контролируют температуру и, вообще, обеспечивают весь процесс. PCM-плата — это и есть то, что мы называем контроллером заряда.

Надеюсь, теперь не осталось вопросов, как зарядить аккумулятор 18650 или любой другой литиевый? Тогда переходим к небольшой подборке готовых схемотехнических решений зарядных устройств (тех самых контроллеров заряда).

Зачистка клемм и проводов

В подготовке нуждаются как сама щелочная или литиевая батарейка, так и подпаиваемый к ней соединительный проводник.

Указанные процедуры также включают в себя приготовление необходимого расходного материала, включая такие важные компоненты, как припой, канифоль и флюсовая смесь.

Наиболее сложный и ответственный момент предстоящих работ – зачистка клеммы батарейки, к которой предполагается припаять соединительный провод. Указанная процедура может показаться простой только для тех, кто ни разу не пытался этого сделать.

Для их зачистки и последующей изоляции от воздуха потребуются:

наждачная бумага;
медицинский скальпель или хорошо отточенный нож;
легкоплавкий припой и флюсовая нейтральная добавка;
не очень «мощный» паяльник (не более 25-ти Ватт).

После того, как все указанные компоненты приготовлены – необходимо проделать следующие операции. Во-первых, нужно аккуратно зачистить место предполагаемой пайки, используя сначала скальпель или нож, а затем мелкую наждачную шкурку (она обеспечит более качественное удаление плёнки окислов с контактной зоны).

Параллельно с этим такой же зачистке должна подвергнуться оголённая часть подпаиваемого провода.

Сразу же после подготовки следует перейти к защитной обработке клемм пальчиковой или любой другой батарейки.

Как включить современный смартфон без аккумулятора

Однако если в смартфон используется модуль обмена данными с источником питания, который работает только при соприкосновении с аккумулятором, этот способ не сработает. В этом случае поможет разбор аппарата и подсоединение адаптера в обход этой микросхемы.

Еще старые модели используются в некоторых охранных системах, функционирующих с применением дозвона и оповещения по мобильной связи напрямую. Они вынуждены постоянно работать и ситуация с внезапно разрядившемся аккумулятором не допускается.

Помните использовать перегретые 18650 и с дефектным клапаном выпуска газов крайне опасно — вы рискуете жизнями тех, кто будет ими пользоваться!

Добиться надёжности и безопасности в сборке батареи из нескольких элементов питания можно профессиональными методами. Есть также непопулярные подходы, которые также доказали свою практичность и безопасность. Приведём полный список.

Пошаговая инструкция процесса пайки

Рассмотрим инструкцию процесса пайки на примере скрепления 2 проводов из меди.

Если все этапы подготовки выполнены, то можно переходить непосредственно к процессу пайки:

Первое, что необходимо сделать – это залудить провода. При лужении многожильных проводов нужно их предварительно скрутить, тогда процесс будет происходить намного быстрее.
Для лужения проводов, необходимо взять оголенную жилу, положить на канифоль или обработать другим флюсом, после чего требуется аккуратно облить ее сверху припоем.
Зафиксировать провода – иногда для этого используются специальные станки, иногда самодельные конструкции. В случае, когда вы неправильно зафиксировали провода, процесс пайки может закончиться не лучшим образом.
Соединение – на этом этапе мы соединяем 2 предварительно обработанные жилы и обливаем их припоем. Для того, чтобы осуществить данный процесс, требуется нагретой частью паяльного инструмента расплавить немного припоя, после чего аккуратно наносить его на соединение двух жил.
Очистка соединения – под конец процесса пайки необходимо очистить место соединения жил, это можно сделать при помощи наждачной бумаги или напильника. Очень важный процесс, так как если на данном месте будет окисление, то провода могут сгореть.
Обмотка изоляцией – чаще всего для этих целей используется изолента, она самый универсальный вариант. Ее плюсы – легкодоступная, можно приобрести в любом магазине, проста в использовании, нет ничего сложного в том, чтобы обернуть провод изолентой, долгосрочная, можно не менять в течение долгого времени.’

если провод чистый и сделан из меди, то лужение произойдет моментально

Особенности и принцип работы точечной сварки

Часто аппараты для точечной сварки делают самостоятельно. Даже если приобретать прибор в магазине, чтобы получить нужные характеристики, его необходимо будет дорабатывать, например:

увеличить силу тока;
переделать или заменить таймер.

На коэффициент прочности соединительного узла влияет размер точки, ее структура. Большое значение имеют такие показатели:

Виды применяемых электродов.
Сила тока.
Коэффициент сжатия материала.

Аппарат точеной сварки – приспособление, с помощью которого выполняют ремонт источников питания. Сварка обеспечивает надежную фиксацию металла, технология имеет высокую производительность. Принцип работы основан на законе Джоуля-Ленца, т.е. предусматривает разогрев металлов под воздействием электрической энергии. Ток проходит через электроды, температура обрабатываемого материала возрастает, коэффициент сопротивления при этом минимальный. Диаметр точки – 3-12 мм.

Что лучше пайка или точечная сварка

Каждый метод имеет свои преимущества и недостатки. При точечной сварке процесс идет быстро, а перегрев практически невозможен

Это важно, когда литий-ионные элементы свариваются вместе для создания батареи. Однако невозможно контролировать площадь контакта, и стержень может быть приварен не по всей поверхности свинца контейнера

Поскольку даже бытовая отвертка потребляет достаточно большой ток во время работы (более 10 А для особо сложных операций), при малых площадях контакта может возникнуть локальный перегрев. Кроме того, высокое сопротивление контактов может ограничить ток в цепи, так что электроинструмент не сможет выдать полный крутящий момент. К аппаратам точечной сварки (особенно к тем, которые специально предназначены для подключения компонентов к батарее) получить доступ гораздо сложнее, чем к паяльнику.

С другой стороны, пайка позволяет получить максимально широкий диапазон соединений, и почти каждый DIYer имеет в своем арсенале паяльник. Но в неумелых руках перегрев практически неизбежен. Для никель-кадмиевых и никель-металлогидридных батарей это может привести к снижению емкости и срока службы, а для литий-ионных батарей последствия могут быть еще хуже.

Как подключить от пальчиковой батарейки АА 1,5В

К сожалению, не существует простого способа питания светодиода от одной батарейки AA. Дело в том, что рабочее напряжение светоизлучающих диодов обычно превышает 1,5 В. Для сверхъярких светодиодов это напряжение находится в диапазоне от 3,2 до 3,4 В. Поэтому необходимо создать преобразователь напряжения для питания светодиода от одной батареи. Ниже вы найдете простой двухтранзисторный преобразователь напряжения, который может питать от 1 до 2 сверхъярких светодиодов с рабочим током 20 мА.

Этот преобразователь представляет собой блокирующий генератор, собранный из транзистора VT2, трансформатора T1 и резистора R1. Блокирующий генератор генерирует импульсы напряжения, в несколько раз превышающие напряжение питания. Диод VD1 выпрямляет эти импульсы. Дроссель L1, конденсаторы C2 и C3 являются компонентами сглаживающего фильтра.

Транзистор VT1, резистор R2 и стабилизатор VD2 являются элементами стабилизатора напряжения. Когда напряжение на конденсаторе C2 превышает 3,3 В, затвор открывается, и на резисторе R2 образуется падение напряжения. В то же время первый транзистор открывается и блокирует VT2, блокирующий генератор останавливается. Это стабилизирует выходное напряжение инвертора на уровне 3,3 В.

Трансформатор T1 может быть намотан на ферритовом кольце 2000HN. Диаметр кольца может составлять 7 — 15 мм. В качестве сердечника могут быть использованы кольца от преобразователей энергосберегающих ламп, катушки фильтров компьютерных блоков питания и т.д. Обмотки изготовлены из эмалированного провода диаметром 0,3 мм, по 25 витков каждая.

Эту схему можно безболезненно упростить, отключив стабилизирующие элементы. В принципе, схема может обойтись без дросселя и одного из конденсаторов C2 или C3. Эта упрощенная схема может быть собрана вручную даже начинающим радиолюбителем.

Схема также полезна тем, что она будет работать непрерывно, пока напряжение питания не упадет до 0,8 В.

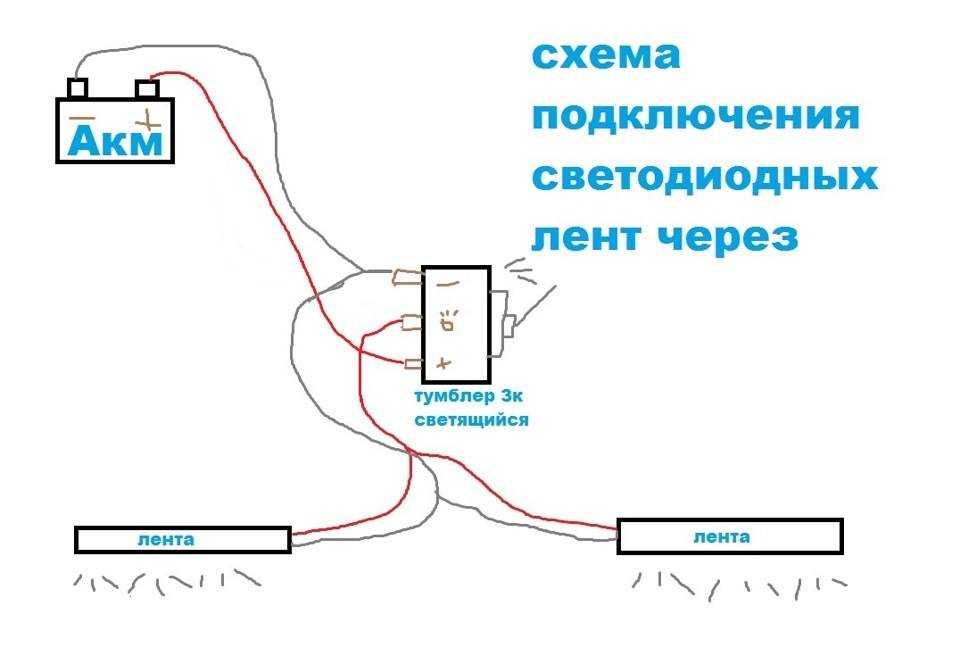

Пайка светодиодной ленты

Светодиодная лента так же теплоемкая, как и толстый провод. Она имеет в своем составе медную подложку, которая забирает тепло при нагреве.

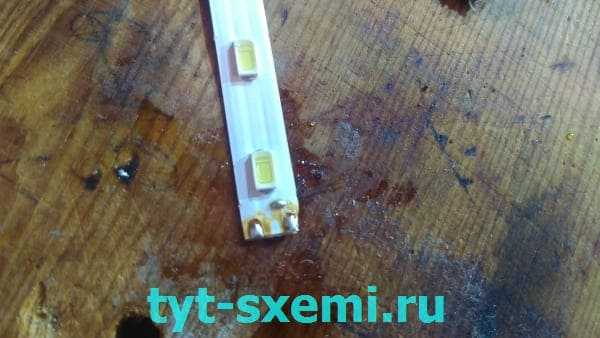

Залуживаем контакты с помощью канифоли. Используем мини волну и совсем немного припоя. На месте пайки должно быть немного припоя.
Далее, берем паяльник от себя ручкой, прислоняем провод к контакту и сверху жалом паяльника. Пайка должна длиться не дольше секунды, пока есть флюс. Это связано с тем, что медная подложка быстро забирает тепло, а сгорающий флюс уже не в состоянии собрать припой в единое целое. Поэтому, если паяльные работы будут длиться больше секунды, то на ленте будут комочки припоя с признаками холодного контакта. Если такое произошло, снова наносим флюс и одним касанием исправляем плохую пайку.
Канифоль (флюс) чиститься с ленты при помощи спирта (или бензина) и ватного диска.

Самый простой пример устройства

Самым простым прибором, работающим от батарейки, является обыкновенный электромагнит. На его примере и будем проверять работоспособность нашей ученической пайки. Берем обыкновенный гвоздь, например сотку, наматываем на него медный провод плотными рядами. Изолируем витки сверху изолентой. Электромагнит готов. Теперь остается лишь запитать устройство от батарейки.

Конечно, можно просто прижать по проводку с каждого конца батарейки, и устройство уже начнет работать. Но пользоваться им неудобно. Поэтому лучше всего обеспечить постоянный контакт проводов с источником питания. Это можно осуществить, добавив в сеть обыкновенный выключатель (тумблер) и припаяв провода к полюсам батареи напрямую. Устройство станет более надежным, им будет удобнее пользоваться, а в случае ненадобности его всегда можно выключить, разомкнув цепь при помощи выключателя, чтобы не садилась батарея. Но как припаять провода к батарейке, чтобы они не отвалились через пять минут использования устройства?

Рассчитываем необходимые показатели

Итак, нам необходимо обеспечить значительную величину тока с применением параллельно соединённых элементов питания. Как узнать, что нам нужно? Для этого можно воспользоваться специальной формулой, которая сейчас и будет приведена: Т=РТОЭП*КЭПОТ

А сейчас расшифровка формулы:

Т – ток, который получится. Необходимо, чтобы он совпадал с нужным результатом.

РТЕЭП – разрядный ток единицы элемента питания. То есть сколько может дать один аккумулятор.

КЭПОТ – количество элементов питания одного типа.

В радиолюбительской практике бывает сложно получить необходимые значения. Эта же формула сделает достижение цели более лёгким.

Вычисляем какие элементы должны задействоваться в секциях:

Заходим на сайт (repackr.com) в левом столбце выбираем Packer – далее копируем все значения ёмкости аккумуляторов и вставляем в окошко + кликаем Add cells — Number of cells in series = указываем число секций у меня запланировано 14s – Capacity = указываем сколько последовательно будет размещено элементов у меня их будет 5 — Nominal Cell Voltage = указываем номинальный вольтаж аккумулятора, у меня 3,7 вольт — Choose between a fixed number or variable number of cells to achieve a target capacity = указываем фиксированное число элементов, кликаем generate packs.

После этих действий вы получаете таблицу в которых указано с каким показателем миллиампер элементы должны быть задействованы в той или иной секции что бы показатели в ячейках были максимально схожи, это позволит аккумулятору прослужить дольше и работать на всю свою мощь. Процедура желательна, но не обязательна.

вот такую таблицу я получил аккумуляторы распределены так что бы в каждой секции получились похожие значения

Как припаять провод к батарейке: необходимые инструменты и порядок работ

При флюсовании кислота используется на противоположных сторонах контактов Crona. В этом месте провода припаиваются.
В случае с канифолью необходимо прижечь каустиком контакты кроны, а также противоположные стороны. Почему на противоположных сторонах? Потому что в этом случае риск короткого замыкания между проводами практически равен нулю.
Батарейка «Крона» 9 В имеет очень неудобные для пайки контакты. Они имеют большое отверстие в верхней части, поэтому паяльный наконечник должен быть более узким или острым, чтобы обеспечить хорошую пайку и сварку со стороны контакта.

Чтобы надежно припаять провода к клеммам аккумулятора, необходим соответствующий набор инструментов. Поскольку припаивание провода к батарее немного сложнее, чем простое спаивание двух медных проводов вместе, вы можете следовать приведенным ниже инструкциям. А пока давайте подготовим все необходимое:

Стандартный бытовой ручной паяльник. Используйте его для припаивания проводов к клеммам аккумулятора.
Наждачная щетка или напильник для удаления шлака и остатков углерода с шипа паяльника.
Острый нож. Мы используем его для зачистки проводов при их оплетке.
Флюс или канифоль. Какой флюс подходит для пайки в этом случае? Здесь мы не будем ломать голову. Мы будем использовать простую паяльную кислоту, которую можно купить в любом магазине радиооборудования. Смола часто бывает разного цвета и оттенка, но ее свойства всегда одинаковы.
Кисть для нанесения флюса.
Пайка. Клей можно приобрести там же, где и флюс.

Как подключить от 3В батарейки

Подключить сверхъяркий светодиод к батарее 3 В можно не используя никаких дополнительных деталей. Так как рабочее напряжение светодиода несколько больше 3 В, то светодиод будет светить не в полную силу. Иногда это может быть даже полезным. Например, используя светодиод с выключателем и дисковый аккумулятор на 3 В (в народе называемая таблеткой), применяемый в материнских платах компьютера, можно сделать небольшой брелок-фонарик. Такой миниатюрный фонарик может пригодиться в разных ситуациях.

От такой батарейки — таблетки на 3 Вольта можно запитать светодиод

Принцип работы и схемы подключения двухцветных светодиодов

Используя пару батареек 1.5 В и покупной или самодельный преобразователь для питания одного или нескольких LED, можно изготовить более серьезную конструкцию. Схема одного из подобных преобразователей (бустеров) изображена на рисунке.

Бустер на основе микросхемы LM3410 и нескольких навесных элементов имеет следующие характеристики:

входное напряжение 2.7 – 5.5 В.
максимальный выходной ток до 2.4 А.
количество подключаемых LED от 1 до 5.
частота преобразования от 0.8 до 1.6 МГц.

Выходной ток преобразователя можно регулировать, изменяя сопротивление измерительного резистора R1. Несмотря на то, что из технической документации следует, что микросхема рассчитана на подключение 5-ти светодиодов, на самом деле к ней можно подключать и 6. Это обусловлено тем, что максимальное выходное напряжение чипа 24 В. Еще LM3410 позволяет регулировать яркость свечения светодиодов (диммирование). Для этих целей служит четвертый вывод микросхемы (DIMM). Диммирование можно осуществлять, изменяя входной ток этого вывода.

Объявления на НН.РУ — Техника

Добавить объявление

Сетевая карта d-link dfe-520tx

Сетевая карта D-link DFE-520TX в отличном состоянии.Интерфейс: PCIДоступные типы сетевых соединений Ethernet: 1 штПроизводительности… Цена: 200 руб.

Гигабитный роутер TP LINK Archer EC220

Продаю роутер TP LINK Archer EC 220 (усовершенствованная модель роутера Archer C5), имеется несколько штук. Продаю за 2300 рублей. Все… Цена: 2 299 руб.

1С: Бухгалтерия 8 базовая версия

«1С: Бухгалтерия 8» предназначена для автоматизации бухгалтерского и налогового учета коммерческих… Цена: 5 400 руб.

Купим лицензионное ПО от Майкрософт

Покупаем лицензионный софт на протяжении 10 лет, поэтому у нас лучшее обслуживание клиентов среди компаний данной сферы деятельности…. Цена: 12 000 руб.

Стрелку планируют официально открыть для прогулок в 2021 году

В Нижнем Новгороде появится переулок имени Алексея Аристова — врача, умершего от коронавируса

Детское время. Поможем ребёнку исполнить мечту

Каждый ребёнок может стать выдающимся, каждый способен исполнить свою мечту. Главное — правильно определить, что ему нравится, и…

Нижегородские власти устроят двум блогерам тур по городу за 2,4 миллиона рублей

Припаиваем провода к кроне

Как припаять провод к батарейке типа «Крона»? Здесь пайка осуществляется почти так же, как и в случае с обычным элементом питания. Единственная разница в том, что в батарейке «Крона» 9V плюс и минус находятся рядышком с одной верхней стороны элемента питания. Нюансы заключаются в следующем:

В случае с флюсом обрабатываем кислотой контакты «Кроны» с противоположных сторон. Там и будем осуществлять припаивание проводов.
В случае с канифолью потребуется залудить контакты «Кроны» и тоже с противоположных сторон. Почему с противоположных? Потому что в этом случае риск замыкания между проводами практически сводится к нулю.
У батарейки «Крона» 9V контакты (полюса) очень неудобные для пайки. Кверху они раскрываются вширь, а потому для качественного лужения и припаивания с боковой стороны такого контакта нужно, чтобы жало у паяльника было более узким или заостренным.

В целом же весь процесс схож с предыдущим. Обрабатываем контакты и края проводков кислотой (или залуживаем в случае с канифолью), прижимаем провода к контактам, берем паяльником немножко припоя и припаиваем. Процесс завершен.

Чем пользуются профессионалы, чтобы правильно соединить 18650?

Добиться надёжности и безопасности в сборке батареи из нескольких элементов питания можно профессиональными методами или хотя бы доказавшими свою практичность и безопасность.

Как правильно соединить аккумуляторы 18650: • контактной сваркой (точечной); • с помощью фабричных держателей (холдеров); • магнитами из неодима (мощные вечные магниты); • склейкой; • жидким пластиком.

Профессионалы используют метод точечной сварки — этот способ рекомендуется и для промышленной сборки изделий с аккумуляторами 18650. Пример бюджетной точечной сварки для дома в деталях разбирался не так давно на Geektimes.

В DIY-сообществах популярны магниты из редкоземельного неодимового сплава, которые крепко прижимают контакты и позволяют быстро конструировать временные или небольшие бытовые изделия. Для долгосрочных и компактных проектов лучше всего подходит жидкий пластик или даже клей.

Чтобы быстро собрать конфигурацию из нескольких аккумуляторов 18650 можно купить холдеры с пластмассовым корпусом и заводскими контактами для ручной пайки без боязни перегрева литий-ионных элементов питания.

Лишь в отдельных случаях, когда иные варианты не подходят, либо непрактичны (в зависимости от условий), пайку должны выполнять профессионалы. На их ответственность выпадает выбор низкотемпературного припоя, а также гарантия работоспособности и безопасности аккумулятора при дальнейшей эксплуатации.

Неизбежное наступило – аккумуляторы в моём стареньком Hitachi DS 12DVF3 окончательно сдохли. Отвратительно держать заряд они стали уже очень давно, но для мелких бытовых нужд имеющейся ёмкости хватало, поэтому я никогда и не думал над решением этой проблемы. До того момента, когда мне понадобилось просверлить отверстие в кухонной мойке из нержавейки, на что у меня ушло минут сорок! На одно отверстие! Один аккумулятор раскачать вообще не удалось, а другой так и работал, двадцать секунд крутит, около десяти минут заряжается. Вот тут то я и понял, что пришло время подарить новую жизнь моему любимому инструменту.Понятно, что для начала необходимо было немного ознакомиться с теорией, чтобы понять, что вообще мне предстоит сделать. Конечно, тема эта совсем не новая и переводом шуруповёртов на литий занимаются все, кому не лень. Но каждый делает это по своему в зависимости от своей образованности, количества лени и понятия о красоте. Мне же нужно было, чтоб с технической стороны всё было сделано абсолютно правильно, чтоб снаружи выглядело не страшно и чтоб аккумуляторами можно было удобно пользоваться. Перечитав и пересмотрев огромное количество материала, я взял за основу проект от AlexGyver.

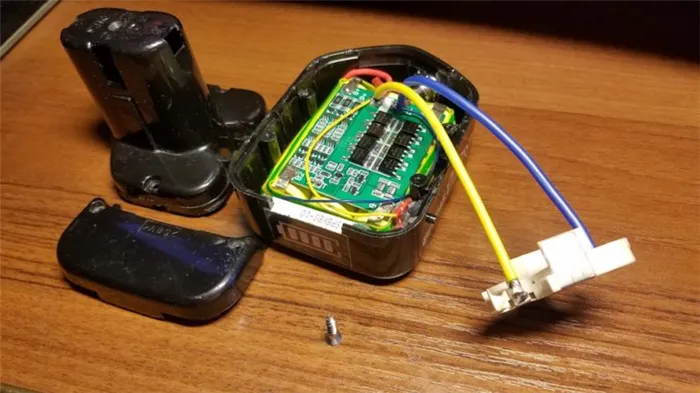

Определившись с необходимыми элементами, я полез на Ali тратить деньги. Литиевые аккумуляторы заказал с уже наваренными никелевыми пластинами, чтоб не мучить пайкой ни себя, ни их. Оказалось, что доставляются аккумуляторы действительно долго и, пока я ждал одних из Китая, купил в местном магазине ещё и другие, но уже без пластинок, ведь у меня два корпуса для переделки. Спустя полтора месяца после заказа, я наконец-то свои посылки получил и уже можно было приступать к работе. Для начала разбираю один старый корпус и знакомлюсь с его содержимым.

Тут надо аккуратно отломать верхнюю контактную площадочку, она будет необходима позднее. Ещё понадобятся никелевые перемычки для припаивания к аккумуляторам второго блока, поэтому этот хлам отодвигаю пока в сторону. Далее примеряю новые компоненты, чтоб понять фронт предстоящих работ.

Восстановление клеммы аккумулятора

Главная
>Мой небольшой опыт

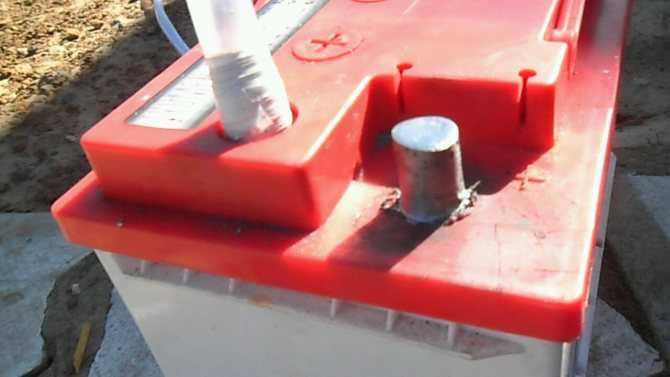

Бывает так что клемма аккумулятора или отламывается, или расплавляется вследствие больших токов, или короткого замыкания аккумулятора. Но восстановить клемму в домашних условиях очень просто и незатратно, обычно это делается с помощью угольного стержня от большой батарейки. Понадобится также свинец, или припой свинцовый типа ПС-60, содержащий 60% свинца.

Смысл очень прост, на остаток клеммы одевается форма для отливки клеммы. Далее добавляется флюс и угольным электродом расплавляется остаток клеммы, и так сказать в «топку» подбрасывается недостающее количество свинца. Процесс пайки занимает всего 2-3 секунды, за это время акб и разрядится не успеет. Да кстати паяется прямо от самого аккумулятора, провод с угольным электродом цепляется на вторую клемму.

Я тоже решил так попробовать, но у меня ситуация немного иная, и прежде чем посмотреть моё видео где я пробую восстановить клемму я хочу всё описать подробно.

И так, я испортил клемму аккумулятора просверлив её сверху вниз сверлом 3 мм насквозь. Изначально я засверлился всего на 10мм чтобы на саморез кхприкрутить провод. Всё было хорошо и крепко держалось, контакт хороший был. Но несколько раз я отсоединял и подсоединял провода выкручивая саморезы с клемм и саморезы стали прокручиваться.

Так как мне нужно было срочно прикрепить провода то я решил глубже засверлится и поставить более длинные и толстые саморезы. Поначалу было нормально, но со временем на клеммах стал откладываться налёт. Оказывается я насквозь просверлил, до самой пластины и через клемму стал проникать электролит. Да ещё я сломал сверло и там в клемме остался обломок сверла.

Спустя наверно года два я решил по другому закрепить провода и хотел сбоку посверлить отверстие в клеммах диаметром 6мм. Но сверло при сверлнии упёрлось в обломок сверла и в общем я сильно попортил клемму, но обломок сверла достал. Временно пока обжимал хомутом провод на клемме, но клема быстро покрывалась налётом.

В интернете я посмотрел как восстанавливают клеммы аккумуляторов и тоже так решил. Сделал типа формочку скрутил кусок старой рулетки в кольцо, одел на клемму, купил батарейку и достал угольный стержень, подключил его проводом к второй клемме. Но при пайке через клемму стал вырываться кипящий электролит, он стал окислять всё и покрывать чёрным налетом, из за этого свинец плавился, но не хотел связываться между собой. Электролит вырывался через кипящий свинец и не давал свинцу слится в единое целое.

В итоге кое-как получилось сделать, напаять и восстановить клемму, но очень плохо. Ниже на видео я заснял этот процесс, извиняюсь за качество и то что камерой сильно трясу. Ну и процесс расплавления свинца в кадры не попал так как с камерой в руках это делать неудобно, но в общем думаю понятно будет всё.

В итоге на видео вы наверное видели что получилось, электролит вырывающийся из клеммы так и не дал свинцу спаяться воедино. Давление внутри при нагреве заставляет электролит вырываться, а пробку я побоялся откручивать, пары взрывоопасны, и так страшновато было. Но теперь по другому никак нельзя сделать без последствий.

Конечно можно осушить эту банку, откачать электролит, и залить воды, открыть пробку чтобы давления не было. Но потом надо плотность будет восстановить правильно, и если ещё мучить акб есть риск вообще всё сломать и тогда акб только на сдачу в пункт приёма АКБ. Пока вроде контакт хороший, насколько хватит не знаю, но пока вот так.

Спустя несколько дней я решил сделать иначе, чтобы внутри не создавалось давление, и электролит не вырывался через клемму я открутил пробку и вставил шланг для отвода газов. И в итоге всё получилось, но уже на другом аккумуляторе. Ниже видео где всё получилось как надо.

Я повторюсь что с первого раза не получилось из-за отверстий в клеммах, которые я просверлил, а так и в первый раз я добавлял флюс перед началом пайки и зачищал клемму. Ниже на фото новые, точнее восстановленные клеммы аккумулятора.

Ниже первая восстановленная клемма минусовая

А это восстановленная плюсовая клемма

В общем на этот раз всё получилось в моём случае…

Дополнительная тренировка

Для дополнительной тренировки можно попробовать паять различные ненужные платы от компьютеров и смартфонов. На материнских платах существует много SMD и DIP компонентов. Только долгие и упорные часы практики помогут развить навыки в пайке.

Сетка

В качестве упражнения можно попробовать спаять сетку из проводов. Качество пайки оценивается по нагрузке на эту спаянную сетку проводов. Если паяные соединения не рвутся под нагрузкой, то пайка отличная.

Конструкторы

Так же отлично помогают радиоконструкторы.

Они учат понимать электрические схемы и тонкости пайки. Следует начинать с простых конструкторов, например с мигалок или дверных замков. По мере повышения мастерства, можно повышать уровень сложности, доходя до сложных LED кубиков.

Пайка кислотой

Кислота используется только в крайнем случае, когда сильно окисленная поверхность не поддается лужению. Все детали, провода и разъемы могут отлично паяться без кислоты.Подробнее о паяльной кислоте

Припаиваем провода к кроне

В случае с флюсом обрабатываем кислотой контакты «Кроны» с противоположных сторон. Там и будем осуществлять припаивание проводов.
В случае с канифолью потребуется залудить контакты «Кроны» и тоже с противоположных сторон. Почему с противоположных? Потому что в этом случае риск замыкания между проводами практически сводится к нулю.
У батарейки «Крона» 9V контакты (полюса) очень неудобные для пайки. Кверху они раскрываются вширь, а потому для качественного лужения и припаивания с боковой стороны такого контакта нужно, чтобы жало у паяльника было более узким или заостренным.

Зачистка клемм и проводов

Как сама щелочная или литиевая батарея, так и соединительный проводник, который будет к ней приварен, требуют подготовки. Это включает обеспечение необходимыми расходными материалами, в том числе такими важными компонентами, как клей, канифоль и флюс.

Самая сложная и ответственная часть работы — зачистка клеммы аккумулятора, к которой должен быть припаян провод. Эта процедура может показаться простой только тем, кто никогда ее не пробовал.

Чтобы очистить, а затем изолировать их от воздуха, вам понадобятся:

Наждачная бумага,
медицинский скальпель или хорошо заточенный нож,
Тепловое связывание и нейтральный поток,
не слишком «сильный» паяльник (не более 25 ватт).

После того как все вышеперечисленные элементы будут готовы, необходимо выполнить следующие действия. Во-первых, необходимо тщательно отшлифовать предполагаемое паяное соединение, сначала скальпелем или ножом, а затем мелкой наждачной бумагой (это лучший способ удаления оксидного слоя в месте контакта).

В то же время, открытая часть кабеля, подлежащего сварке, должна быть зачищена таким же образом.

Сразу после подготовки необходимо защитить клеммы пальчиковой батарейки или другой батарейки.

Как припаять провод к разным типам батареек

Несмотря на то что батарейки все вроде и похожи между собой, но в каждом конкретном случае имеются собственные тонкости по припаиванию.

Припаиваем к обычной батарейке

Как же припаять провод к полторавольтовой батарейке? Всё очень просто, если нужный инструмент лежит наготове. Для успеха нужно придерживаться следующей последовательности действий:

Теперь проводки надёжно припаяны.

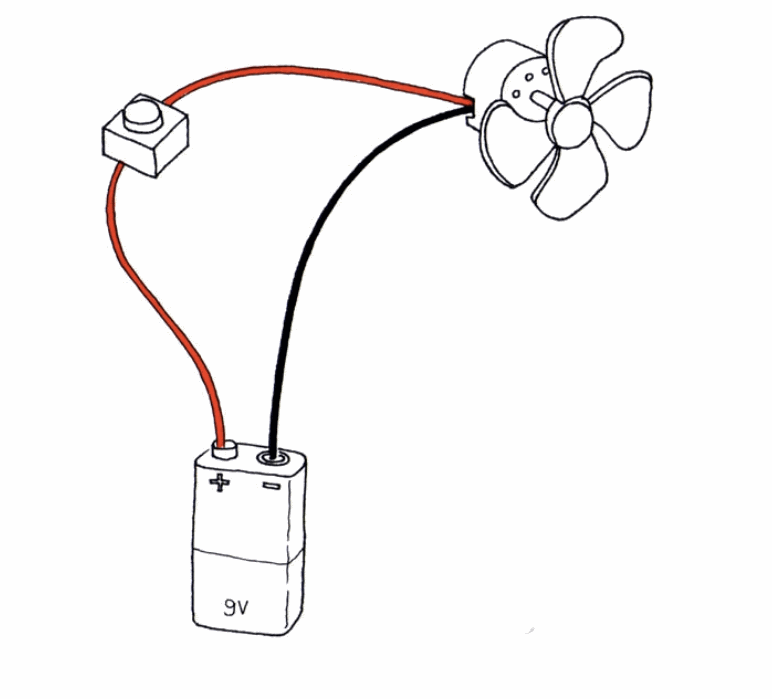

Как припаять провод к «кроне»

Что делать, если нужно припаять к элементу «крона»? По сути, никаких отличий в процессе припаивания между обычной батарейкой и «кроной» нет. Различие лишь в том, что контакты «кроны» вынесены на верхнюю крышку и располагаются рядом друг с другом. Имеются следующие тонкости:

Сам же процесс припаивания весьма прост. Кислотой нужно обработать сами контакты, а также провода, после чего прикладываем провод к контакту. Набрав на остриё паяльника припой, капаем его на провод и разглаживаем. Собственно, на этом всё.

Квадратные батарейки на 4,5 вольта

К данным элементам провода совсем легко припаивать. Их контакты довольно длинные и гибкие, что облегчает задачу по их лужению. Да и паять намного быстрее и проще. Главное — обеспечить неподвижность проводов в процессе.
