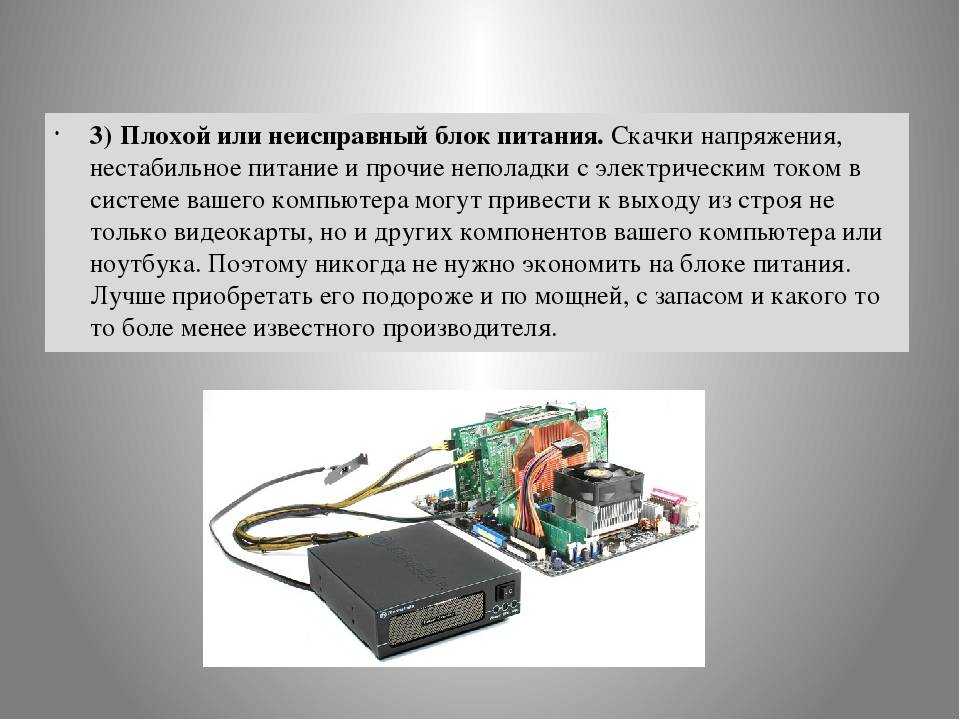

Замена блока питания для компьютера: признаки неисправностей и выбор нового элемента

Как правильно почистить самостоятельно системный блок

Чтобы правильно провести чистку компьютера от накопившейся пыли, надо ознакомиться с особенностями такой работы.

Подготовка

Прежде чем приступить к очистке, необходимо провести подготовительную работу.

Полное отключение всех внешних комплектующих

Люди, которые неоднократно чистили ПК, рекомендуют заранее отсоединить от него все внешние устройства. Однако перед этим надо отключить компьютер от источника электроэнергии.

К комплектующим, которые надо отключить, относят колонки, принтер, модем, монитор и другие периферийные устройства. При этом надо запомнить, как все было подключено. Это поможет в дальнейшем избежать проблем с подключением отсоединенных устройств.

Снимаем крышку системного блока

После отсоединения внешних комплектующих необходимо избавиться от боковой крышки корпуса. Для этого придется открутить два болта, которые прикручены к задней стенке

Очень важно не перепутать крышки и открутить ту, которая располагается напротив материнской платы. Снятую крышку тоже протирают тряпкой, так как на ее внутренней стороне могут быть частицы пыли

Собираем все болты в одном месте

Довольно часто люди теряют открученные болтики, которые крепили боковую крышку к системному блоку. Поэтому необходимо все крепежные элементы отложить в сторону или положить в небольшую коробочку, чтобы не потерять.

Вынимаем оперативную память из материнской платы

Прежде чем достать из слотов оперативную память, системный блок кладут на твердую и ровную поверхность. Затем надо поочередно извлечь плашки памяти. Для этого у каждого слота под оперативную память надо отодвинуть защелки и аккуратно извлечь планки

Делать это надо осторожно, чтобы случайно не повредить планки с памятью

Снимаем видеокарту

Избавившись от оперативной памяти, приступают к извлечению видеокарты. Чтобы ее снять, придется открутить болт, который прикрепляет видеокарту к компьютерному корпусу. После этого отсоединяют защелку на материнской плате, которая тоже отвечает за крепление карты. В процессе извлечения карты не стоит тянуть ее со всей силы, чтобы не повредить видеокарту и слот, в который она установлена.

Достаем другие внутренние комплектующие, если есть

Кроме оперативной памяти и видеокарты, внутри системного блока могут находиться и другие комплектующие, которые тоже надо достать перед началом чистки от пыли. Поэтому рекомендуется отсоединить от материнской платы вай-фай модули, звуковые карты, модемы и другие дополнительные комплектующие.

Пошаговое руководство, как почистить аквариум в домашних условиях

Отключаем и достаем жесткий диск, дисковод

Еще одни компоненты, которые надо отсоединить перед очисткой ПК от пыли, — дисковод и жесткий диск. Эти комплектующие подключены к блоку питания и поэтому надо заранее отключить от них все шнуры. В некоторых системных блоках жесткие диски с дисководами крепятся при помощи болтов. Необходимо открутить все крепежные болты и только после этого достать компоненты из корпуса.

Снимаем и разбираем блок питания

Самым последним компонентом, который надо снять, является блок питания. Он крепится к системному блоку шурупами, которые расположены на задней стенке. После снятия блок питания надо разобрать, чтобы почистить его кулер от грязи. Для этого придется выкрутить несколько крепежных болтов и снять крышку.

Чистка

Закончив с подготовкой, приступают к чистке персонального компьютера от запыления.

Первичная чистка при помощи пылесоса

Сначала надо продуть материнскую плату пылесосом, чтобы избавиться от верхнего слоя пыли. Сначала пылесос подключают к розетке, затем с него снимают насадку, чтобы в руке осталась только ручка со шлангом. Затем устанавливается режим, при котором пылесос не вдувает, а выдувает воздух. Продувание проводится в течение 5-6 минут.

Вычищаем труднодоступные места при помощи кисточки

Вентилятор процессора и другие труднодоступные места надо прочищать с помощью кисточки. При этом используют мощный пылесос, который будет втягивать всю струшенную пыль.

Аккуратно затираем контакты ластиком

Контакты комплектующих, которые вставляются в разъемы материнки, окисляются. Из-за окисления устройства начинают неправильно функционировать. Рекомендуется регулярно прочищать контакты, чтобы на их поверхности не было окислений

Для этого поверхность несколько раз осторожно затирается обычным ластиком

Сборка компа

Закончив с очисткой ПК от загрязнения, занимаются сбором системного блока. Делать все надо так же, как и при разборе, однако все действия выполняются в другой последовательности. После сборки надо проверить, что все компоненты находятся на своих местах.

Аппаратная диагностика БП: замер напряжения

Без разборки блока питания можно лишь проверить, соответствует ли выходное напряжение на каждом из его контактов значениям, указанным на корпусе устройства (в технической документации нему или общепринятым стандартам).

Шаг 1. Извлекаем блок питания из системного блока

БП для удобства желательно извлечь из системного блока, начав с отключения всех контактов от материнской платы, жестких дисков, оптических приводов, охлаждающих вентиляторов или иных подключенных к нему напрямую устройств. К системному блоку устройство обычно крепится на 4 винта с задней стороны (ПБ может быть размещен, как снизу, так и сверху).

Вынув блок питания, присмотритесь к наклейке на его корпусе — на ней указаны величины выходных напряжений. Повезет, если напротив напряжения будут дополнительно указаны цвета проводов, как здесь:

Впрочем, эти значения напряжений у всех блоков питания одинаковые (по крайней мере, должны быть таковыми). Если на стикере не обозначено, каким проводам соответствует то или иное напряжение, можете ориентироваться по этой схеме:

Хоть на изображении выше и показан самый большой разъем блока питания, указанные величины напряжения относятся и ко всем другим разъемам (как правило, к ним подведены провода черного, желтого и красного цветов).

Шаг 2. Включаем блок питания без компьютера

Перед измерением напряжения блок питания необходимо включить (не просто подключить к розетке, а именно включить, чтобы закрутился встроенный в него охлаждающий вентилятор). Для начала приготовим перемычку, например — из загнутой в виде буквы «U» скрепки или оголенного с обоих концов куска провода. Наша задача — подключить один конец перемычки к зеленому проводу основного (самого крупного) разъема блока питания, а другой — к черному. Зеленый провод всего один, черных — много (можно использовать любой). В итоге получится примерно так:

Если БП уже был подключен к розетке, то при установке перемычки он тут же включится, о чем будет свидетельствовать вращающийся вентилятор (если не был подключен — подключите после установки перемычки).

Шаг 3. Измеряем напряжение

Измерение можно проводить при помощи любого мультиметра или вольтметра. Наша задача — измерить напряжение на каждом цветном выводе. Один щуп прибора подключаем к любому черному проводу, второй — к цветному. Например, на этой фотографии производится измерение напряжения на оранжевом проводе (судя по тому, что мультиметр показывает 3,3 вольта).

А на этом изображении измеряется напряжение на желтом проводе.

Обратите внимание, что в обоих случаях показания мультиметра немного отличаются от эталонного значения. Погрешность в 5-6% в большую или меньшую сторону допустима

Также не забывайте проверить все черные провода. Просто подключите один щуп к любому цветному контакту, а вторым пройдитесь по всем черным — напряжение везде должно быть примерно одинаковым (соответствующим значению цветного провода).

Шаг 4. Измерение напряжения под нагрузкой

Этот шаг можно поменять местами с предыдущим — без разницы. Суть процедуры в том, что узнать, сильно ли «проседает» (а оно всегда немного падает) напряжение на выходах БП при подключении к нему нагрузки

Самый простой, но требующий осторожности способ — измерение напряжения при включенном компьютере (т.е. БП не нужно извлекать из корпуса)

Процедура идентична предыдущей, за исключением того, что не придется использовать перемычку для включения БП и щупы мультиметра подключаются с другой стороны разъема.

Более долгий, не очень удобный, но безопасный для остальных компонентов компьютера способ измерения напряжения под нагрузкой — подключение к разъемам блока питания небольшого электроприбора. Т.е. подключаем, например, кулер или даже лампочку на 12В (от машины вряд ли подойдет) к черному и красному проводу разъема, а затем измеряем напряжение.

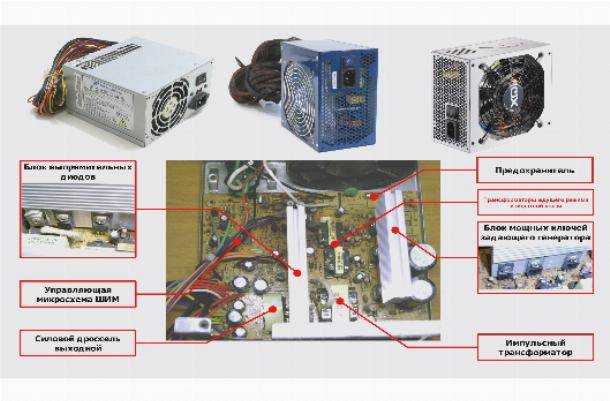

Визуальный осмотр блока питания

Иногда ответ на вопрос “как проверить работает ли блок питания?” до безумного прост. Довольно часто причину поломки можно выявить, просто внимательно осмотрев его. Есть четыре основные проблемы, которые можно обнаружить невооружённым глазом при осмотре блока питания:

Физическое повреждение. Крайне редкая, однако всё же актуальная причина для поломки блока питания. Чаще всего это происходит при перевозке или падении компьютера, однако порой его можно повредить, даже случайно задев. Чтобы полностью отбросить данный вариант или же наоборот подтвердить, следует раскрутить блок питания и осмотреть все его компоненты.

Насекомые. Самая неприятная из всех причин – это поселившееся в блоке питания насекомое. Чаще всего это случается когда компьютером долгое время не пользуются и хранят где-нибудь на чердаке. Тепло, идущее от системного блока, привлекает теплолюбивых насекомых и там они строят свои гнёзда. Если у вас вдруг окажется именно такая проблема, будьте осторожны, устраняя её последствия, и окончательно не повредите блок, хотя чаще всего после такого спасти его уже не удаётся.

Перегорание. Иногда перегоревшие детали также можно заметить при осмотре. Но не стоит думать, что в таком случае вас там будут ждать почерневшие обуглившиеся микросхемы

Слегка расплавленные контакты, лёгкое почернение у места их крепления или окисление, вот на что нужно обращать внимание. Пыль

Сильное запыление блока питания – это одна из наиболее частых причин его поломки

Пыль. Сильное запыление блока питания – это одна из наиболее частых причин его поломки

Из-за пыли нарушается поступление воздуха и охлаждение деталей, в результате чего он может банально перегореть. Чтобы этого не случилось, необходимо всегда следить за ним и при необходимости чистить. Причём опасность несёт не только пыль внутри блока, но и снаружи на контактах разъёмов или решётках.

Если после внимательного осмотра и прочистки, ваш ПК всё ещё не работает, то вот вам пара способов, как проверить блок питания на работоспособность.

Диоды

Если импульсы на вторичной обмотке трансформатора присутствуют, а выходных напряжений нет, целесообразно проверить диоды выпрямителя соответствующего напряжения.

Выпрямитель из двух диодов, установленных на радиаторе.

Диоды выпрямителей выходных напряжений проверяются так же, как и диоды выпрямителей – прозвонкой в прямом, а потом в обратном направлениях. При поиске места расположения выпрямительных элементов надо иметь в виду, что, в зависимости от тока нагрузки, они могут быть в различном исполнении:

• дискретные диоды;
• дискретные диоды на радиаторе;
• сборки из 2 или 4 диодов.

Если есть схема БП, то перед поиском диодов на плате этот момент лучше уточнить.

Проверка работоспособности БП

Блоки питания ноутбука и компьютера отличаются друг от друга, поэтому часть причин, провоцирующих выход из строя важного устройства, может быть одинакова, а часть может существенно отличаться. В некоторых случаях визуальный осмотр блока питания  позволяет выявить повреждения

Соответственно, гораздо проще будет скоординировать действия по устранению причин. Возможно, всего лишь необходимо провести очистку, поменять шнур, заменить разъёмы

В некоторых случаях визуальный осмотр блока питания  позволяет выявить повреждения. Соответственно, гораздо проще будет скоординировать действия по устранению причин. Возможно, всего лишь необходимо провести очистку, поменять шнур, заменить разъёмы.

Пыль — одна из причин неисправностей устройства

Совсем не мешает после включения принюхаться, чтобы подтвердить или опровергнуть появление сторонних запахов сразу после включения ПК. Если явно слышен запах плавящейся пластмассы, пластика или горелой проводки, значит, проблема уже не только существует, а сопровождается большим размахом.

Существует несколько способов, позволяющих самостоятельно проверить, а затем выявить проблемы БП ноутбука и компьютера.

Проверка с помощью мультиметра

Если визуальный осмотр не принёс никаких результатов, то следует воспользоваться возможностями отличного электроизмерительного прибора — мультиметра. Такое устройство лучше приобрести заранее, тем более что оно не ударит по карману, поскольку обладает незначительной стоимостью. Если же всё-таки его в нужный момент не оказалось, его можно взять у своих друзей на время.

Мультиметр подключают к сети, затем красный провод вставляют в центр штекера, а чёрный прикладывают сверху металлическим остриём. Если на экране устройства напряжение не будет стабилизировано, а стрелка будет постоянно отклоняться в сторону на пару вольт, значит, блок питания окончательно вышел со строя, а самым рациональным вариантом будет приобретение нового зарядного устройства.

Если же в результате проверки вообще мультиметр не показывает никакого напряжения, значит, проблема может крыться в повреждении кабеля. С помощью этого электроизмерительного прибора можно проверить работоспособность и кабеля, после чего останется заменить только этот неисправный кусок провода, что будет гораздо дешевле, нежели замена всего зарядного устройства.

Специалисты рекомендуют своевременно выявлять причину неработоспособности БП, проверить его и сразу же устранить неисправность. Дело в том, что литий-ионные аккумуляторы, которыми оснащены ноутбуки, очень быстро безвозвратно выходят со строя. Достаточно всего лишь двухнедельного «пустого» простоя, как ёмкость будет полностью сведена к нулю и восстановить её будет уже невозможно.

Альтернативные способы проверки БП

Существуют профессиональные, но совсем не сложные рекомендации, позволяющие понять, как включить блок питания без материнской платы, а также, как запустить блок питания ПК перемычкой.

Осуществить такие действия несложно будет даже новичку, важно только следовать всем указаниям, которые позволят разобраться, как запустить блок питания без компьютера. Первоначально следует отсоединить блок питания от материнской платы, которая подсоединяется при помощи продолговатой прямоугольной планки

Не мешает отключить от БП и остальные устройства, кроме дисковода. Специалисты не рекомендуют выключать все устройства, поскольку, если включить блок питания, к которому ничто не подсоединено, он может просто сгореть

Первоначально следует отсоединить блок питания от материнской платы, которая подсоединяется при помощи продолговатой прямоугольной планки. Не мешает отключить от БП и остальные устройства, кроме дисковода. Специалисты не рекомендуют выключать все устройства, поскольку, если включить блок питания, к которому ничто не подсоединено, он может просто сгореть.

Разогнув обыкновенную канцелярскую скрепку, её концами замыкают зелёный и чёрный провода. В таком положении следует включить ПК. Если после включения вентилятор зашумел и начал работать, значит, ещё не всё потеряно, работоспособность блока питания подтверждается, а причину следует искать в другом направлении.

Протестируйте работу блока с помощью обычной скрепки

Если же перемычкой так и не удалось включить БП, значит, он уже «мёртв», поэтому придётся приобретать новый.

Проведение диагностики блока питания ноутбука и компьютера под силу любому владельцу. Проверить его на наличие проблем надо незамедлительно, чтобы исключить появление впоследствии более серьёзных проблем.

Теперь давайте попробуем проверить блок питания на запуск

Пользуясь плоским жалом маленькой отвёртки, лезвием ножниц или канцелярской скрепкой, кратковременно перемкнём освободившиеся от джекера кнопки питания контакты материнской платы как показано на фото. Попробуйте несколько раз.

• Если блок питания исправен и исправна сама , компьютер включится и будет продолжать работать. Выключить компьютер можно будет простым выключением с кнопки на блоке питания, выдёргиванием вилки шнура из розетки или повторным замыканием отвёрткой тех же контактов, но удержанием до выключения.
• Если включились кулеры блока питания, охлаждения процессора и обдува системного блока (если таковой имеется), однако с кнопки в сборе такого не происходило, блок питания в порядке и неисправность кроется в кнопке включения.
• Если компьютер не реагирует на манипуляции, переходим к следующему шагу.

Отсоедините главный разъём ATX , идущий от блока питания к материнской плате. Это самый большой разъём, его ни с чем не спутаешь. Это 24-штырьковый (или 20 + 4) разъём:

Нажмите большим (или указательным) пальцем на пластиковый замок сбоку, освободив разъём для демонтажа, и потяните разъём покачивающими продольными движениями на себя. Упритесь свободными пальцами при необходимости в материнскую плату. Не сломайте (хотя я ни разу не ломал).

Теперь попробуем проверить блок питания и запустить его напрямую

В собранной схеме сигнал на включение идёт с кнопки через материнскую плату на контакт зелёного цвета разъёма, который вы держите в руках. Мы же минуем плату и замкнём этот контакт на любой из чёрный проводов. Чтобы проверить блок питания, замыкание контактов чёрного и зелёного цветов будем проводить кратковременно. А значит можно воспользоваться любыми подручными средствами: канцелярской скрепкой, пинцетом и т. д. Не бойтесь поражения током, напряжение в этой части системы абсолютно безопасно. Контакты, которые будут замыкаться, расположены рядом: они имеют условную нумерацию 15 и 16 (запомните это: нам нумерация пригодится при поиске остальных контактов). Чёрный провод – “земляной” (пустой), зелёный при включённом в розетку проводе несёт в себе напряжение. Замыкать можете прямо при включённом в розетку в БП; вы не пострадаете, напряжение мизерно и для человека не опасно:

Если блок питания продолжает молчать, кулеры крутиться не хотят, неисправность заключается в блоке питания. На языке электротехники это означает, что напряжение на этом участке цепи блока питания менее положенных 5 В. Подробнее об этом в другой статье. Можете вызвать специалиста или продолжить поиски самостоятельно.

Скачайте бесплатно книгу “Диагностика и ремонт блоков”

compfonyk.com/kak-opredelit-neispravnost-bloka-pitaniya-kompyutera/ megaobzor.com/nuzhen-li-oscillograf-dlya-ocenki-rabotosposobnosti-bloka-pitaniya-kompyutera-.html usilitelstabo.ru/kak-proverit-blok-pitaniya-kompyutera.html bar812.ru/utilita-dlya-proverki-bloka-pitaniya-kak-proverit-blok-pitaniya.html www.texnic.ru/shems/komp/003.htm blogsisadmina.ru/zhelezo/kak-proverit-ispravnost-bloka-pitaniya-bez-kompyutera.html iapple-59.ru/raznoe/kak-proverit-voltazh-bloka-pitaniya-kompyutera-3-prostyx-sposoba-kak-proverit-blok-pitaniya-kompyutera.html ydoma.info/kompjuter/blok-pitanija-remont/kompjuter-remont-bloka-pitanija-kompjutera.html compconfig.ru/oborudovanie/proverka-bp-kompyutera.html hd01.ru/info/kak-proverit-sostojanie-bloka-pitanija-kompjutera/

Предыдущая
СамоделкиКак сделать антенну для цифрового телевидения своими руками
Следующая
СамоделкиВертикальный ветрогенератор своими руками. Как собрать ветряк с вертикальной осью вращения

Что мерять кроме Molex?

Для полных гарантий следует вернуться к изображению выше и промерять каждый контакт на ATX коннекторе. Делается это также мульти метром. В качестве сравнительного контакта можно использовать любой, который отмечен на изображении как COM. Либо же любой «чёрный контакт», если с цветами проводов не возникает проблем. Тут колебания могут доходить до 0,1В, но в идеале должны полностью совпадать со стандартом.

ВАЖНО: Не будет лишним заранее осмотреть и потрогать в процессе замеров сами провода. Если они греются, то скорее всего блок питания неисправен

А если один из проводов вдруг начал плавиться, значит нужно выдёргивать шнур из розетки.

Что может пойти не так и каковы будут последствия?

Хотелось бы обратить внимание, что работать предстоит с электричеством. Поэтому без крайней необходимости, а ещё лучше допуска к работам, проделывать операции выше не стоит

Может показаться странным или даже смешным, но нередко «домашняя диагностика» и становилась причиной поломок оборудования.

Если с Molex крайне сложно что-то испортить, то вот с ATX коннектором это сделать легко. И закончится такая ошибка может, как неприятным запахом гари, так и довольно громким взрывом. Увы, практика знает случаи, когда короткое замыкание в «холодной части» приводило ко взрывам конденсаторов в «горячей». Поэтому следует дважды подумать, чем рисковать оборудованием, а возможно и здоровьем!

Диагностика

Перед проведением диагностических работ самостоятельно, стоит убедиться, что неисправность заключается именно в блоке, а не в другом узле компьютера. Сделать это возможно посредством подключения исправно работающего источника питания к системному блоку.

Как обнаружить неисправности:

• необходимо ознакомиться с наиболее частыми поломками и способами их ликвидации
• сделать детальный анализ условий, при которых блок питания функционировал до поломки
• проверить, насколько оптимально работает электросеть
• проверить, имеется ли нехарактерный запах гари, исходящий от элементов блока
• не было ли искры или вспышки непосредственно перед выходом блока из строя
• имеются ли посторонние звуки, исходящие от источника питания.

Ремонт устройства будет более сложным, если не сразу понять, где заключается проблема. Иногда стоит сразу обратиться к мастеру, который сэкономит личное время пользователя и оперативно решит вопрос. Мастера, проводя диагностику блока, используют специальные приборы для измерения рабочего сигнала. Если он пропадает в каком-то определенном компоненте, последний нужно будет поменять. После выполнения ремонтных работ или замены компонентов, источник питания необходимо проверить на работоспособность. Выполнить процедуру можно будет как в домашних условиях, так и в мастерской. Во втором случае придется обращаться в сервис. Мастер объяснит, почему источник питания перестал работать и выполнит профессиональный ремонт.

Проверяем блок питания на компьютере скрепкой

Затем возьмите самую обычную канцелярскую скрепку (можно заменить на любую проволоку, состоящую из материала способного проводить электрический ток) и согните ее в форме буквы «U».

Найдите 24-pin коннектор, который вы отсоединили от материнской платы. Выглядит он, как самая большая связка маленьких проводов. Вам нужно найти разъемы соответствующие зеленому проводу (он всегда один) и черному (можно выбрать любой, но обычно выбираю соседний). Замкните эти два разъема с помощью скрепки. Обязательно убедитесь, что концы скрепки примыкают к металлу внутри каждого контакта.

Затем включите блок питания в сеть. Он должен включиться, а кулер внутри должен крутиться. Если система охлаждения не работает, то проверьте температуру БП. Если он нагревается, то значит он работает, а вот кулер придется поменять. Однако факт того, что блок включился и работает — не говорит о том, что он полностью исправный. Требуется проводить дальнейшую диагностику.
