Как пользоваться мультиметром: подробная инструкция для новичков простым языком

Ошибка №9 – Замер сопротивления

Очень часто при помощи мультиметра нам нужно узнать какое сопротивление имеет тот или иной элемент схемы, участок цепи или какой-то прибор. Делается это в режиме замера сопротивления (Ом, милиОм, микроОм и т.д.).

При таком замере никогда не касайтесь кончиков щупов голыми руками!

Наше тело имеет собственное сопротивление (доходит до 10кОм), и оно в этом случае будет вносить погрешность в результаты замеров.

То же самое относится к замерам сопротивления внутри схем, без выпаивания элементов. Сопротивление соседних деталей может существенно исказить данные.

Также погрешность может давать сам дешевый прибор и его тонюсенькие провода с щупами. Это случается при замерах с маленькими сопротивлениями.

Вот например, результаты тестирования сопротивления малой величины (3 Ом) хорошим мультиметром.

А вот это результат того же сопротивления на дешевом DT830B.

Чтобы получить более точный результат на дешевых моделях, всегда перед замером соединяйте провода щупов между собой и смотрите показания на табло.

Именно эти цифры вам придется отнять при последующих измерениях с другими деталями и элементами цепи.

Как правильно выполнить замеры мультиметром

Проблемы, которые можно определить с помощью прибора:

обозначить участок порыва электропроводки или подводящего кабеля;
проверить значение напряжения в электрической сети;
выполнить проверку наличия фазы в розетке или на выключателе;
замерить уровень сопротивления электропроводки и различного оборудования;
понять работает ли электрическая лампочка или приборы;
замерить уровень заряда аккумулятора и батарейки;
проверить емкость аккумулятора телефона;
узнать напряжение в сети, для предотвращения поломок электрооборудования.

Список можно продолжить, область применения тестера обширная. Но следует ответить на главный вопрос.

Работу можно разделить на несколько этапов:

Проверяем, без нагрузки, уровень остаточного напряжения в батарейке. Для этого на шкале выставляем измерение напряжения. Красный контакт зажимаем на +, черный на — и проводим замер. Если показатель будет меньше Вольта дальнейшая проверка не нужна. Такую батарейку нужно отложить, она разряжена.
Проверяем уровень заряда с помощью мультиметра. Это позволит понять, можно ли дальше использовать аккумулятор. Его емкость можно измерить с помощью определения зарядки аккумулятора. Но для батарейки этот метод не подходит. При этом на нее подают нагрузку порядка 100 Миллиампер и замеряют время падения заряда до 1 Вольта. Время умножаем на значение силы тока и получаем величину емкости батареи. На всех батарейках это значение указывают на корпусе, поэтому проверять емкость и выбрасывать ее нерентабельно.
Определяем нагрузку. Для замера этого значения, которое можно подавать на исследуемый элемент питания, нужно присоединить на + контакта красный щуп, на – черный, подаем нагрузку на небольшой отрезок времени. Значение на приборе – это остаточное напряжение нашего объекта исследования.
При значении 1,2 Вольта батарею можно еще поставить на пульт управления бытовыми приборами. Напряжение больше 1,3 Вольта позволит работать электронным часам, цифровому МП – 3 плееру. Оптимальное значение 1,5 Вольта. Этот элемент питания имеет полный заряд батарейки, будет долго служить потребителям.
Проверить заряд мультиметром, можно применив метод замера значения Ампеража. Это способ, позволяющий наиболее точно замерить мощность нашего элемента питания. Но это еще и метод измерения для экстремалов.

Выставляем на панели управления значение измерения постоянного тока, перед этим выставив наиболее высокий показатель измерения нашего мультиметра.

Затем, на небольшой отрезок времени касаемся разнополюсных контактов элемента питания. Тестер выдает показание значения величины силы тока. При значении не выше 4 Ампер, но не ниже 2 Ампер – такой пальчиковой батарейкой можно еще долго пользоваться в различных приборах и оборудовании.

При показании результатов измерения ниже этого значения, но не меньше Ампера – ее можно смело поставить в пульт управления оборудованием дома.

Определение емкости

Емкость элемента питания — это величина, определяющая, сколько времени он сможет работать как энергоноситель для цепи при определенном токе. Выражается она в ампер-часах для мощных аккумуляторов и миллиампер-часах для небольших. Для примера: если на пальчиковом аккумуляторе написано 1000 мА ⋅ ч, то, при выдаваемом токе в 1000 мА он разрядится за час.

Определить, как замерить емкость батарейки мультиметром, можно только при наличии аккумуляторной батареи, так как для измерения нужно будет ее полностью разрядить. Использование гальванического элемента после этого будет невозможно. Для определения емкости аккумулятора методом контрольного разряда нужно:

Подобрать сопротивление нагрузки, обеспечивающее ток разряда батареи 100 — 200 мА;
Последовательно соединить аккумулятор, нагрузку, мультиметр в режиме измерения постоянного тока. Аккумулятор должен быть полностью заряжен;
К выводам батареи параллельно подключить второй мультиметр в режиме измерения постоянного напряжения;
Сразу после соединения начать отсчет времени;
Установить, за какое время напряжение батареи уменьшится вдвое. Это и будет считаться её полным разрядом;
Умножить время разряда на ток во время эксперимента. Если ток менялся, нужно определить средний ток. Полученное значение произведения и будет величиной емкости аккумулятора.

Как правильно мерить напряжение

Чтобы понять, как пользоваться стрелочным мультиметром для измерения напряжения, вам следует просмотреть видео внизу страницы. Принцип прост — вы включаете щупы, выбираете напряжение и по отклонению стрелки высчитываете значение. Использование электронного устройства еще проще — считать вам ничего не нужно. К примеру, нужно померить напряжение в розетке. Вы выбираете режим ACV (переменный ток), черный щуп включаете в Com, красный в VΩmA. Вы предполагаете, что в сети 220 вольт, а не 380, поэтому выставляете переключатель на ближайшее значение. Если непонятно, какое напряжение в сети, то ставьте максимальное значение и понемногу его опускайте.

Классический стрелочный мультиметр

К примеру, на вашем мультиметре три положения — 5 вольт, 200 вольт и 700 вольт. Вы решили померить напряжение в розетке, но не знаете, какое в ней напряжение. Сначала вы ставите 700 вольт и снимаете показания. Прибор показывает 235 вольт. Вы понимаете, что измерения следует проводить в другом диапазоне и переключаетесь на 200. Следующий замер показывает 223 вольта, что является наиболее точным значением.

Если вы меряете напряжение в сети постоянного тока, то нужно переключить ручку в соответствующее положение. Обозначение переменного тока на мультиметре — DCV. Далее все делается так же, как и в случае замеров при переменном токе с подбором наиболее точного значения. Замеры делаются при параллельном подключении, а не последовательном, то есть на двух фазах, а не на одной. Снять напряжение с одного провода не удастся.

Если вам нужно найти фазу, то можно просто использовать индикаторную отвертку — она помогает находить фазу в сетях 220 вольт без использования прибора. Но если вы занимаетесь ремонтом проводки, то обойтись одной отверткой не удастся — фаза может быть везде, а ноль — отвалиться. Но работать мультиметром все равно вы должны уметь — это азы для любого электрика.

Измерение напряжений

Во время измерения напряжений не дотрагивайтесь до металлического основания щупов.

Измерение переменного напряжения

Для измерения переменного напряжения в розетке переводим переключатель к значку V~ на 750 В.

Мультиметр выставлен на измерение переменного напряжения

Если вы не знаете примерные значения источника напряжения, то всегда нужно ставить предел измерений прибора на максимум.

Нельзя дотрагиваться до металлического основания щупов. Это опасно. Как можно заметить, на фотографии мультиметр показывает 222 В.

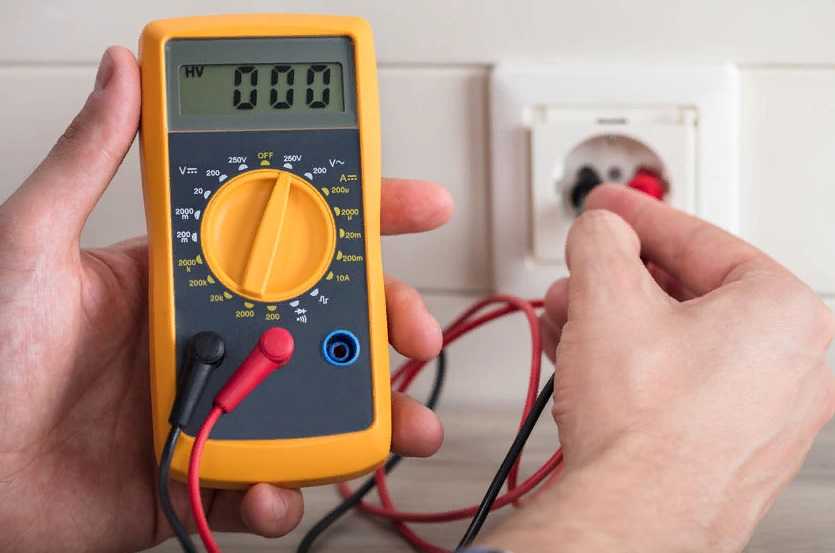

Проверка сетевого напряжения мультиметром

И именно поэтому был выбран предел 750 В. Если поставить меньше — прибор покажет бесконечность, и может выйти из строя.

Измерение постоянного напряжения

Чтобы измерить постоянное напряжение, нужно переключить прибор к значку V—.

Мультиметр выставлен на измерение постоянного напряжения

Так как в приведенном примере измеряется аккумулятор 18650, то наверняка его максимальное значение не может быть выше 5 В. Поэтому, можно смело ставить 20 В, если вы уверены в источнике и в своих предположениях.

Если при измерении постоянного напряжения вы увидите знак минус перед числом(-), то это значит, что перепутана полярность источника.

Измерение напряжения аккумулятора

То есть, черный щуп, который по умолчанию это минус, подсоединен к плюсу аккумулятора. И на красном щупе, соответственно, минус источника. Благодаря этому можно узнать полярность неизвестного источника.

Правильная полярность прибора и аккумулятора

Меняем местами щупы на аккумуляторе на противоположное, и теперь точно знаем, где плюс у аккумулятора, а где минус. Это очень полезная функция цифрового мультиметра. По сравнению с аналоговым, он не повреждается, если перепутать щупы местами, и можно точно определить, где плюс и минус источника напряжения.

Правила утилизации элементов питания

Перед тем как утилизировать элемент питания, необходимо ознакомиться со следующими важными правилами:

Не хранить нерабочие батарейки около других предметов и в самом корпусе электроприбора. Спустя некоторое время, электролит из элемента питания вытекает и портит все, что находится рядом с ним.
Не стоит выбрасывать нерабочие элементы питания в общий мусорный бак. Батарейки являются вредными предметами для природы, поэтому для их утилизации предназначены специальные места или контейнеры.
Нельзя разрушать корпус элемента питания. Внутри находится щелочь или кислота, которая способна обжечь кожный покров человека.

Как проверить батарейку планшета мультиметром?

аккумулятор планшета измерить мультиметром сложно. У некоторых планшетов нет доступа к батарее. Чтобы попасть туда, нужно открутить болты.

Даже открутив все болты, снять крышку не так-то просто. Защелки все еще держат его. Что-то похожее нас ждет под крышкой:

Широкая гамма белого цвета – это аккумулятор планшета. Нам интересны ваши контакты. Есть два провода аккумулятора, красный и черный, и они нам нужны.

Чтобы снять напряжение с аккумулятора, проверив его, приложите черный щуп к точке сварки черного провода, а красный – к точке сварки красного провода.

Мультиметр показывает, что напряжение АКБ 0,11 вольт. Это плохо, и батарею нужно перезарядить.

Проверка батарейки мультиметром

Для обнаружения полностью неисправных элементов будет достаточно несложной проверки:

перейти в режим мультиметра в соответствии с измерениями величины постоянного напряжения;
предел измерений должен быть равным 20В;
щупы прибора плотно прижать к контактам проверяемого аккумулятора и вымерять уровень напряжения;
снять показания тестера.

Если значения, полученные после тестирования, больше 1,35В — элемент полностью исправен и может использоваться в любых приборах. Когда чуть меньше, но не менее 1,2В — его можно установить в устройства, которые не требуют большого количества энергии. При еще меньших показателях пользоваться батареями невозможно, следует отправить их на утилизацию.

Стоит отметить, что такая проверка не дает полной картины, поскольку показывается величина напряжения без нагрузок (ЭДС).

Как нагрузочный элемент может применяться обычная маленькая лампочка для карманного фонарика. Светодиодные не подойдут, так как обладают незначительным сопротивлением. Объем нагрузок должен находиться в пределах 100−200мА — такие показатели у многих современных электроприборов со средней мощностью.

Теста без нагрузок вполне достаточно, чтобы отбраковать явно непригодные для дальнейшего пользования элементы питания. Если тестер показал меньше 1,2 В, то нет смысла устраивать дополнительные проверки. Вот, собственно, самый простой вариант того, как проверить батарейку мультиметром.

Измеряем силу тока

Чтобы работать с прибором, следует понимать, как измерить силу тока мультиметром. Ее можно определить, подключая устройство последовательно, с нагрузкой. Существует подробная инструкция для пользователей прибора, с которой надо ознакомиться до начала работ.

Постоянный ток

Если речь идет о замере силы тока в цепи электродвигателя: компрессора, кондиционера, холодильника, следует помнить, что их пусковой ток может в несколько раз превышать номинальный. Подключение мультиметров в цепь питания такого устройства может вывести прибор из строя.

ВАЖНО: Клемма 10а используется только для силы тока более 200А. Нельзя оставлять провод щупа в клемме 110а

Переменный ток

Для определения значений переменного ампеража необходимо выбрать предел измерения. Работая с бюджетными приборами, учитывайте погрешность при измерении силы тока и сопротивления. При появлении на экране символа разряженной батареи сразу же замените ее – во избежание искажения показаний.

Доработка крепления мультиметра

Еще одно неудобство при измерениях с мультиметром — это нехватка третьей руки. Постоянно приходится в одной руке удерживать мультиметр, а другой работать одновременно двумя щупами. Если замеры происходят за рабочим столом, то нет проблем. Положил инструмент, освободил руки и работай.

А что делать если измеряешь напряжение в щитке или в распредкоробке под потолком?

Проблема решается просто и недорого. Для того, чтобы иметь возможность закрепить мультиметр на металлической поверхности, на обратной стороне прибора с помощью термоклея или двухстороннего скотча, приклеиваете обыкновенные плоские магниты.

И ваш девайс ничем не будет отличаться от дорогих зарубежных аналогов.

Еще один вариант недорогой модернизации мультиметра в части его удобного размещения и установки на поверхность при замерах — изготовление самодельной подставки. Для этого вам понадобится всего 2 скрепки и термоклей.

А если у вас нет поблизости вообще никакой поверхности где можно разместить инструмент, что делать в этом случае? Тогда можно использовать обыкновенную широкую резинку, например от подтяжек.

Делаете из резинки кольцо, пропускаете его через корпус и все. Таким образом мультиметр можно удобно закрепить прямо на руке, наподобие часов.

Во-первых, теперь мультиметр никогда больше не выпадет из рук, и во-вторых показания всегда будут перед глазами.

Ошибка №9 – Замер сопротивления

При таком замере никогда не касайтесь кончиков щупов голыми руками!

Вот например, результаты тестирования сопротивления малой величины (3 Ом) хорошим мультиметром.

А вот это результат того же сопротивления на дешевом DT830B.

Именно эти цифры вам придется отнять при последующих измерениях с другими деталями и элементами цепи.

Классификация батареек

Портативные источники питания различают по форме, размеру, наполнению и принципу действия.

Первичные и вторичные элементы питания

Первичные батареи, или гальванические элементы, подлежат однократному использованию. Вторичные, аккумуляторные батареи, можно возвращать в работу многократно с помощью зарядного устройства. Они стоят, соответственно, дороже, но это с лихвой окупается количеством циклов перезарядки. На аккумуляторах присутствует надпись Rechargeable.

Виды батареек по наполнению

Батареи различают в зависимости от состава электролита и активного металла, применяющегося в конструкции:

литиевые – это самые легкие, емкие и дорогие энергоносители, имеют самый большой срок годности;
батарейки, выполненные с применением серебра, долго работают с большой нагрузкой, стоят дорого;
самые популярные элементы — алкалиновые (щелочные), могут работать в широком диапазоне температур и при больших нагрузках, но достаточно быстро разряжаются;
угольно-цинковые, «солевые» – самые доступные, быстро выходят из строя и плохо переносят холод;
характеристики хлоридно-цинковых батареек аналогичны «солевым», но имеют большую емкость.

Типы элементов по внешнему виду

Самые распространенные накопители – цилиндрические. Они бывают нескольких видов по размеру: самые маленькие – мизинчиковые, самые популярные – пальчиковые, а также средние и большие. Все цилиндрические батарейки имеют напряжение 1.6 вольт.

Существуют плоские батареи с напряжением 4.5 вольта и элементы типа Крона, которые имеют форму параллелепипеда и рабочее напряжение в 9 вольт.

Работоспособность источников питания напрямую зависит от мощности, потребляемой устройством. Например, в электродвигателях и видеокамерах даже небольшое снижение вольтажа нарушит работу. В то время как в приборах с низким потреблением энергии, часах и фонариках, уменьшение напряжения можно долго не заметить.

Как выбрать зарядное устройство?

Лучше всего брать зарядное устройство для батареек с индикатором заряда. Данный прибор позволит видеть наглядно всю информацию на дисплее, а это очень удобно.

Чтобы приобрести то что нужно следует обращать свое внимание на следующие вещи:

Аккумуляторы по размеру должны входить в ЗУ. Лучше всего брать АКБ и зарядное устройство от одного производителя

Универсальные же приборы стоят дороже.
Желательно чтобы была возможность поставить на заряд сразу несколько батарей.
Обратите внимание на штекер – вилку ЗУ. Проследите за тем чтобы от аппарата тянулся шнур с вилкой. Если она сливается с прибором, то он может выпадать из розетки.
Авто отключение зарядника.
Мощность прибора

От нее зависит скорость зарядки. Чем выше, тем лучше.
Встроенные индикаторы и наличие дисплея. Все это позволит выполнить качественный контроль процесса.

Если она сливается с прибором, то он может выпадать из розетки.
Авто отключение зарядника.
Мощность прибора. От нее зависит скорость зарядки. Чем выше, тем лучше.
Встроенные индикаторы и наличие дисплея. Все это позволит выполнить качественный контроль процесса.

Не следует приобретать дешевые зарядные устройства так как они могут испортить аккумулятор, да и вообще они не очень удобные. Устройства по дороже выполняют канальную зарядку, то есть каждую батарею заряжают отдельно и на ее идет отдельный модуль. Так же в них есть множество полезных функций, которые позволяют грамотно заряжать аккумулятор.

Конструктор для сборки популярного тестера транзисторов

Сегодня я попробую рассказать об одном из самых популярных самодельных измерительных приборов. Вернее не только о самом приборе, а о конструкторе для его сборки. Скажу сразу, его можно найти дешевле в уже собранном виде, но что заменит интерес от сборки прибора своими руками? В общем кому интересно, заходите Этот прибор не зря считается одним из самых популярных мультиизмерительных приборов. Заслужил он это за счет своей простоты в сборке, большой функциональности и довольно неплохих характеристик. Появился он довольно давно, придумал его немец Маркус Фрейек, но как то так получилось, что на одном из этапов он перестал развивать этот проект и дальше им занялся другой немец, Карл-Хайнц Куббелер. Так как деталей он содержит не очень много, то его сразу стали повторять и дорабатывать различные радиолюбители и энтузиасты своего дела. Я примерно с год назад выкладывал пару вариантов для повторения. Первый имел дополнение в виде автономного питания от литиевого аккумулятора и зарядное для него. Второй я дорабатывал чуть больше, основные отличия — немного доработана схема подключения энкодера, переделано управление повышающим преобразователем для проверки стабилитронов, произведена программная доработка, в результате которой при проверке стабилитронов не надо держать кнопку нажатой, ну и на эту плату также перенесены преобразователь для аккумулятора и зарядное. На момент публикации второй вариант был почти максимальным, не хватало только разве что графического индикатора.

Советы от профессионалов

Ниже приведены основные рекомендации для хорошей работы домашнего оборудования, вопросы, связанные с утилизацией элементов питания.

Не следует затягивать решение проблемы по проверке, сортировке использованных батарей. Вовремя проведенные замеры позволят, при отсутствии элементов питания, временно установить в бытовые приборы и в пульты управления проверенную батарею с достаточным уровнем остаточного напряжения.
Используя для проверки тестер – батареек, аккумуляторов в вашем доме убавится. Главное не забывать проводить проверку.
В случае некачественной работы пульта управления оборудованием, не следует выбрасывать сразу все батарейки. Разряжаются они неравномерно, поэтому проведя проверку с помощью мультиметра, можно определить годную к работе, они могут еще использоваться в различных бытовых приборах.
Не стоит оставлять в жилых помещениях использованные, испорченные элементы питания. Особенно нежелательно оставлять поврежденные батареи в бытовых приборах и дорогостоящем оборудовании. При вытекании из поврежденного корпуса электролита может быть нанесен ущерб не только прибору, но и расположенным рядом с ним вещам и предметам.
Не следует вскрывать корпуса элементов питания. Жидкость (гель) находящаяся в нем при попадании на кожный покров человека вызывает поражение химическим ожогом. По этой причине их не следует выбрасывать в мусоропроводы и контейнеры.

Электролит, щелочь или кислота, содержащиеся в батарейке, оказывает вредоносное воздействие на окружающий нас мир. Следует узнать места приема использованных вредных материалов и элементов питания, где после сдачи, они отправятся к месту их утилизации или переработки.

Используя в домашних условиях мультиметр для проверки зарядки батарейки и других работ, вы получаете возможность экономить средства на покупку элементов питания и вызов электрика на дом. Тепла и света вашему дому.

Как проверить батарейку на работоспособность в домашних условиях без прибора

При наличии мультиметра проверить работоспособность аккумулятора несложно. Если тестера под рукой не оказалось, можно попробовать определить состояние батарейки с помощью народных методов и подручных средств. Такие способы не позволят узнать точные показатели, но, помогут определить какие из батареек стоит выбросить, а в каких всё ещё остался заряд.

С помощью компаса

Такой способ максимально прост и надёжен. Батарейку держат как можно ближе к поверхности компаса и наблюдают за поведением стрелки. Если в ней остался заряд, то стрелка будет расположена строго вдоль элемента питания, при этом красная часть стрелки будет «смотреть» в одном направлении с отрицательным полюсом, а белая с положительным.

Колебания стрелки в процессе тестирования, говорят о низкой степени заряда батарейки. Чем сильнее дёргается стрелка, тем меньше заряда осталось. Если стрелка практически неподвижна и строго следует за батарейкой – элемент питания заряжен.

Примеры компасов.

С помощью фонарика

Проверка батареек с помощью рабочего фонарика – это самый наглядный способ определения уровня заряда. Нужно просто установить элементы питания в прибор и взглянуть на яркость свечения, а дальше всё просто: чем тусклее свет, тем меньше заряда в батарейках, и наоборот.

С помощью светодиода

Светодиоды отлично подходят для проверки работоспособности батареек-таблеток. Для тестирования можно достать диод из любой светящейся детской игрушки. Чтобы проверить батарейку, нужно лишь прижать ножки светодиода к соответствующим полюсам. Ножка диода с отрицательной полярностью, соединяется с пластинкой, которая больше по размеру.

Тест на прыгучесть

Очень странный, но действенный метод, который позволяет визуально определить какая батарейка менее заряжена. Для этого берут два элемента питания, поднимают над твёрдой поверхностью «минусом» вниз и отпускают. Заряженная батарейка не будет пружинить и просто повалится на бок, а вот элементы питания у которых заряд на исходе, будут подпрыгивать подобно мячикам.

Научное обоснование теста

Предположение, что разряженная батарейка становится легче и потому начинает «прыгать» — это заблуждение. Вес элемента питания не меняется в процессе разряда и причина в другом. Новая заряженная батарейка наполнена гелеобразным веществом – смесью цинкового порошка и электролита.

Такая «начинка» выступает в роли амортизатора и при падении смягчает удар.

В процессе разрядки, внутри элемента питания происходят реакции, из-за которых на месте гелевого вещества образуется твёрдый, но пористый оксид цинка. Это вещество обладает пружинящими свойствами, из-за которых его даже используют в производстве мячей для гольфа.

Определение «прыгучести» батареек не всегда даёт достоверные данные. Часто случаются погрешности и ошибки из-за формы дна или состава элементов.

Элементы питания.

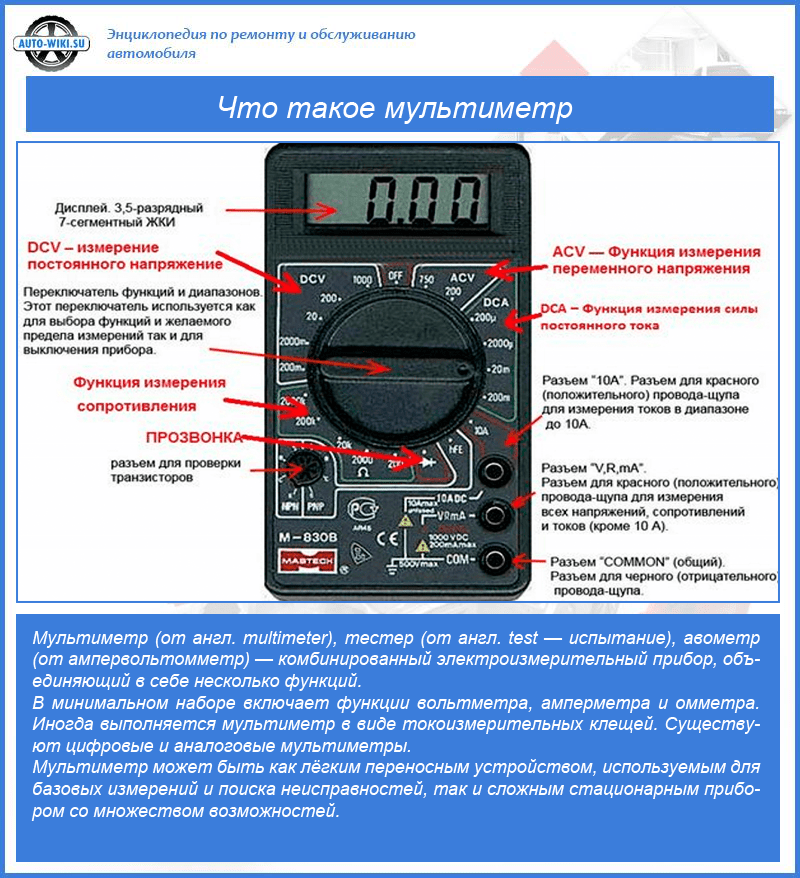

Функции

Каждый мультиметр отличается по своему прямому назначению. Лучшим вариантом для начинающих электриков или электротехников, будет изучить основные функции прибора перед его использованием.

Основные функции следующие:

Режим ACV используется для работы с переменным током. Также обозначение может дополняться или заменяться волнистой линией.
DCV на мультиметре дает возможность измерять напряжение постоянного тока. Может отображаться и в виде прямой линии.
DCA обозначает функцию замера силы постоянного тока.
«Ω» значок показывает, что данный прибор имеет возможность измерения электрического сопротивления.
Прозвонка позволяет определять целостность цепи или провода. Очень часто совмещается с режимом проверки целостности диодов.
Режим hFE на мультиметре необходим для проверки состояния транзисторов, диодов и иных деталей. Может дополняться отдельным гнездом «PNP/NPN».
«10А» является отдельной функцией, Служит для проверки силы переменного тока.
«TEMP». Не все модели оснащены этой функцией. Она нужна для определения температуры. Прибор с такой функцией дополнительно оснащен щупом с термопарой.

Далее будет дана подробная инструкция — как правильно пользоваться мультиметром.

Назначение

Новичкам всегда тяжело дать ответ на вопрос — «Что такое мультиметр?». Современный цифровой мультиметр или тестер — это контрольно-измерительное устройство, позволяющее измерять различные параметры электрического тока, выполнять оценку состояния проводов и кабелей различных сечений. Также мультиметры обладают достаточной функциональностью для замера различных параметров радиодеталей: сопротивления, температуры, частотных характеристик и т.д. Все современные мультиметры делятся на 3 основные категории:

Аналогового типа. Имеют стрелочное табло с разметкой основных измерительных величин. Их принципиальная схема основана на нескольких катушках индуктивности. Новичкам такой прибор сложно освоить. Работа с ним предполагает расчеты некоторых величин. Такие устройства менее точные, но очень надежные. На них не влияет магнитное поле и легкие внешние повреждения. Подобные приборы можно встретить в цехах и лабораториях. Они достаточно большие, используются как стационарные измерительные средства.
Цифровые. Самый современный вариант. В этих тестерах используется микроконтроллер для расчета поступающих данных. Приборы надежны, точны и просты в использовании. Основным минусом является зависимость точности от внешних магнитных полей. Цифровые мультиметры практичны. Их легко переносить и не нужно настраивать. Производители выпускают такие устройства, как для широких, так и для узких сфер применения.
Аналогово-цифровые устройства. Имеют стрелочное, иногда комбинированное табло, и электронную начинку. Обладают всеми преимуществами и недостатками раннее описанных типов.

Прежде чем начинать работать с мультиметром, необходимо познакомиться с самим устройством и набором его функций.
