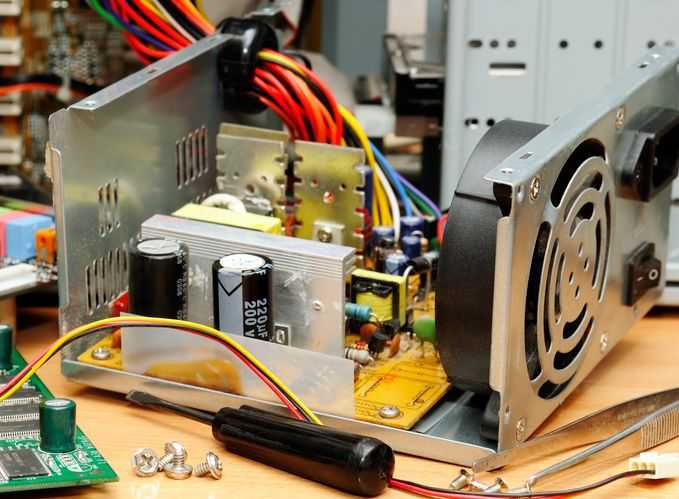

Ремонт блока питания компьютера и диагностика

Неисправности импульсных блоков питания на 12 вольт

Сложность замены любого импульсного блока питания на 12 В заключается в поиске нужной модели, а они очень многообразны. Поэтому найти такой блок с нужным выходным напряжением и силой тока не всегда представляется возможным, если он быстро понадобился. Иногда проще, при незначительной поломке, восстановить его работоспособность самому. Вот некоторые советы для этого:

Если полностью пропало выходное напряжение нужно вскрыть корпус и проверить электролитический конденсатор со средней ёмкостью до 70 мкФ. При выходе его из строя он обычно вспучивается, хотя дополнительно можно проверить и мультиметром.
Также проверяется предохранитель и выпрямительный мост, который часто выходит из строя при сетевых перегрузках.
После замены неисправных радиодеталей проверьте соседние, которые могли пострадать от большого выхода энергии сгоревших деталей.

Надеемся, эта статья дала общее представление об устройстве импульсных блоков питания. А, возможно, даже и заинтересовала многих начинающих радиолюбителей, которые хотят повысить свои профессиональные навыки.

Разбираемся в схеме типичного ATX блока питания

Прежде чем приступать к ремонту, нужно понять принцип работы компьютерного блока питания. На рисунке ниже представлена структурная схема БП стандарта ATX.

Структурная схема блока питания стандарта ATX

Напряжение электрической сети поступает на сетевой фильтр, который подавляет помехи, поступающие на вход блока питания от промышленной сети переменного тока. Он также предотвращает проникновение помех, возникающих в БП и компьютере, в электрическую сеть.

К выходу фильтра подключен двухполупериодный выпрямитель, который преобразует переменное напряжение в постоянное. Нагрузкой диодного моста являются: автогенератор вспомогательного источника питания и усилитель мощности высокочастотного преобразователя.

Выход автогенератора вспомогательного источника питания соединен с входом параметрического стабилизатора, на котором формируется дежурное питание 5 В.

Гальваническую развязку между электрической сетью и вторичными источниками тока обеспечивает трансформатор. С трансформатора импульсное напряжение приходит на блок выпрямителей. Для регулировки величины напряжения на всех вторичных источниках тока используется система обратной связи.

Для осуществления обратной связи используется широтно-импульсный модулятор (ШИМ), который регулирует работу усилителя мощности, изменяя длительность импульсов возбуждения. Напряжение цепи обратной связи сравнивается с эталонным, и в зависимости от результатов ШИМ-контроллер увеличивает или уменьшает длительность импульсов. В результате во вторичную цепь поступает больше или меньше энергии.

Как проверить работоспособность блока питания

Проверка рабочих способностей БП осуществляется двумя методами. Первый, который чаще всего используют, включает использование мультиметра. Необходимо придерживаться следующего алгоритма:

Достаньте «начинку» персонального компьютера.
Поочередно отключайте разъемы каждого устройства. Не забудьте, как вы разбирали, чтоб потом вернуть все в первоначальное положение.
Видите самый большой разъем? Чаще всего он подключен к материнской плате – берем его.
Необходимо сделать перемычку, применяя проволоку: между 14-15 и 16-17 контактами на двадцатом и двадцать четвертом коннекторе соответственно.
В конце – подключите компьютер к электроэнергии.

Есть два исхода событий. Если устройство включается, то можно смело переходить к измерению напряжения на отдельных контактах. При отсутствии реакции на проделанную работу – БП вышел из строя и требует дальнейшего осмотра и ремонта.

Второй метод назвали «скрепки». Этот алгоритм проверки более простой и требует следующих действий:

Выключите питание компьютера.
Откройте корпус устройства и отсоедините разъемы от материнской платы.
С использованием обычной скрепки, сделайте форму буквы «U». Она понадобиться для работы с зеленым проводом и ближним проводом черного цвета. Заворачиваем эти провода.
Подключите БП и сам компьютер к сети.

При рабочем вентиляторе – БП без поломок и явных повреждений. Если же вентилятор не работает – следует ремонтировать блок.

Ошибки пользователя

Поломка сложной электронной техники всегда обходится недешево — стоимость ремонта плазменных или ЖК-экранов часто и вовсе оказывается нерентабельной для владельца. Когда не включается телевизор LG, не стоит сразу подозревать худшее. Вероятнее всего, причинами проблем являются элементарные ошибки или случайности, довольно легко подлежащие устранению.

Отсутствие электропитания. Если ток от розетки не поступает к телевизору, работать он не будет. Косвенным подтверждением проблемы могут быть полное отсутствие индикации на корпусе, отсутствие реакции на сигналы пульта. Стоит проверить, не выключена ли кнопка на сетевом фильтре, если подключение выполнено через него, убедиться в наличии вилки в розетке.
Режим выбран неверно. В случае перехода в Sleep Mode экран гаснет, но сам аппарат продолжает функционировать в обычном режиме, только без внешних проявлений. Убедиться в том, что это так, можно, нажав на пульте кнопку Standby — на другие команды телевизор не отреагирует. Только при смене режимов аппарат снова будет готов к работе. Не стоит слишком часто пользоваться функцией «сна», в этом состоянии техника более уязвима для короткого замыкания, других сбоев в сети.
Не тот источник сигнала. Иногда сам телевизор включен, но на нем не получается посмотреть эфирное ТВ или другой контент. Для устранения проблемы обычно достаточно проверить источник сигнала. Вместо ТВ там может стоять HDMI, AV. Нужно просто перейти в правильный режим.
Активирована защита от несанкционированного доступа. В этом случае телевизором нельзя управлять со встроенных в его корпус кнопок. Зато с пульта все функции будут работать. Опция позиционируется как «защита от детей» — они не смогут сами включить технику.
Сбившиеся настройки яркости. Если, выставляя этот параметр, пользователь выбрал минимальные значения, экран останется черным. В этом случае нужно выполнить настройку и вернуть нормальные показатели яркости.

Импульсные блоки питания — как работают: краткий обзор схем

Структурная схема импульсного блока питания поясняется мнемоническими символами формы напряжения над каждым его составным блоком, а связи взаимодействия обозначены стрелками.

Принципиальную схему удобно представлять таким видом.

Монтажная плата одного из устройств с расположением деталей показана на фотографии ниже с моими комментариями.

Естественно, что это только частный случай, который, скорее всего не совпадет с вашим ИБП. Здесь я преследую простую цель — напомнить принципы взаимодействия составных частей блока.

Если вам необходимо более подробно ознакомиться с этими вопросами, то читайте специально написанную статью.

Как починить и почистить блок питания компьютера

Если вы пользуетесь компьютером достаточно давно, то наверняка замечали, что он работает уже не так хорошо, как в первый день: больше шумит, дольше грузится, сильнее греется — всё это говорит о том, что пора почистить системный блок и проверить на работоспособность некоторые его элементы. Немногие знают, что, помимо остальных компонентов ПК, в чистке нуждается ещё и блок питания. Не стоит забывать о нём, так как БП является одним из важнейших элементов компьютера. В этой статье подробно рассмотрим, как почистить или починить блок питания компьютера.

Разбираем и чистим блок питания компьютера

Первым делом блок питания нужно вытащить. Это сделать очень просто. Сначала снимите крышку с системного блока, а после выкрутите четыре винта, которые расположены на задней стороне в верхней части. После этого достаньте БП.

Теперь нужно выкрутить ещё четыре винта, которые находятся уже на самом блоке питания, и снять крышку вместе с кулером. Аккуратно отсоедините разъёмы от платы и выкрутите винты, которые удерживают плату

Обратите внимание, что один из них держит заземление

Открутив винты, достаньте плату и прочистите её от пыли. Также не стоит забывать о вентиляторе. Для чистки можно использовать мягкую кисточку, холодный фен или баллончик со сжатым воздухом. Стоит отметить, что всех частей лучше не касаться пальцами, поскольку на засаленные участки будет сильнее налипать пыль. В этом случае лучше воспользоваться перчатками. Удалив пыль с платы и вентилятора, переходите к сборке блока питания (повторите все вышеописанные шаги строго в обратном порядке).

Если БП вашего компьютера перестал работать, вы можете починить его самостоятельно. Чтобы выполнить ремонт блока питания, нужно знать распиновку его главного коннектора, которая выглядит следующим образом:

Запуск БП осуществляется путём соединения зелёного провода PS_ON с любым чёрным нулевым проводом. Делается это с помощью обычной перемычки

Обратите внимание, что у некоторых китайских производителей маркировка может отличаться

Запуск импульсных блоков питания без нагрузки негативно сказывается на их дальнейшей работе. Чтобы избежать этого, соберите простой блок нагрузок по приведённой ниже схеме:

Не следует подключать в качестве нагрузки материнскую плату, дисковый привод или жёсткий диск, так как неисправный блок питания может их испортить.

Сняв и разобрав БП, проверьте его на наличие повреждённых элементов. Нужно отметить, что замена повреждённого элемента не решает проблему, поскольку нужно ещё проверить обвязку.

Также следует осмотреть предохранитель. Причём осмотра на глаз недостаточно, воспользуйтесь мультиметром. Далее необходимо проверить дисковый термистор. Его сопротивление не должно быть больше 10 Ом. Не рекомендуется заменять его перемычкой, как делают некоторые, поскольку это может привести к пробою диодного моста.

Не забудьте протестировать диоды или мост на наличие обрыва или короткого замыкания. Если нашлись какие-либо нарушения, осмотрите входные конденсаторы и транзисторы. Их форма не должна быть нарушена

Проверяя ёмкость, обратите внимание, что допустимое расхождение между конденсаторами составляет не более 5%

Тем же способом, которым вы тестировали диоды, проверьте силовые транзисторы. Проведите осмотр выходных диодных сборок на возможность короткого замыкания.

Стоит отметить, что чаще всего причиной нарушения нормальной работы БП становятся вышедшие из строя конденсаторы.

Чтобы наладить более стабильную работу блока питания, замените выпрямительные диоды более мощными, на 4–8 А. Также можно поступить и с диодной сборкой на каналах +5; +3,3 В. Но в этом случае их допустимое напряжение должно быть таким же или выше.

Все приведённые в статье советы должны помочь «привести в чувство» ваш блок питания. Если же вы совсем не разбираетесь в деталях и составляющих компьютера, лучше не делать этого самостоятельно и обратиться за помощью к профессионалам, чтобы не сделать хуже.

Правила разборки блока питания компьютера или ноутбука Как правильно выбрать подходящий блок питания для компьютера Проверка блока питания компьютера или ноутбука на работоспособность Правильное подключение магнитолы к блоку питания компьютера

Самостоятельная и качественная пайка

Предметы первой необходимости при ремонте это паяльник, канифоль и «отсос». Отсос – механический (или электрический) прибор, который применяется во время выпаивания элементов и служит для предотвращения перегрева во время пайки. Принцип его работы заключается в резком втягивании в себя расплавленного олова, которое при сильном нагреве может вывести радиоэлемент из строя. Особенно это касается интегральных микросхем, которые очень чувствительны к таким температурным скачкам. Отсосы бывают механические и электрические. Хорошо и правильно подобранный по мощности паяльник в сочетании с отсосом являются отличным тандемом для качественной пайки.
Для выпаивания и обратной установки необходимых радиоэлементов можно пользоваться не только паяльником и отсосом, но и термовоздушной паяльной станцией. Её несложно соорудить и самому. Обычный вентилятор можно использовать в качестве нагнетателя, а спираль буде нагревающим элементом. Схема на тиристоре будет оптимальным вариантом для регулировки температуры. Такая станция ещё удобна и для прогрева всех подозрительных и некачественных паек, которые могут стать причиной появления микротрещин, и как результат – плохого контакта.

Правильная и качественная пайка является одним из основополагающих навыков, которым должен овладеть любой начинающий радиолюбитель. От этого зависит конечный результат всего ремонта и срок дальнейшей эксплуатации отремонтированного прибора.

Общие рекомендации по ремонту блока питания телевизора

Итак, пошаговая инструкция ремонт импульсного блока питания:

Включаем телевизор, убеждаемся, что он не работает, что индикатор дежурного режима не горит. Если он горит, значит дело, скорее всего, не в блоке питания. На всякий случай надо будет проверить напряжение питания строчной развертки.
Выключаем телевизор, разбираем его.
Проводим внешний осмотр платы телевизора, особенно участка, где размещен блок питания. Иногда могут быть обнаружены вспучившиеся конденсаторы, обгоревшие резисторы и другое. Надо будет в дальнейшем проверить их.
Внимательно смотрим пайки, особенно трансформатора, ключевого транзистора/микросхемы, дросселей.
Проверяем цепь питания: прозваниваем шнур питания, предохранитель, выключатель питания (если он есть), дроссели в цепи питания, выпрямительный мост. Часто при неисправном ИБП предохранитель не сгорает — просто не успевает. Если пробивается ключевой транзистор, скорее сгорит балластное сопротивление, чем предохранитель. Бывает, что горит предохранитель из-за неисправности позистора, который управляет размагничивающим устройством (петлей размагничивания). Обязательно проверьте на короткое замыкание выводы конденсатора фильтра сетевого питания, не выпаивая его, так как таким образом часто можно проверить на пробой выводы коллектор – эмиттер ключевого транзистора или микросхемы, если в нее встроен силовой ключ. Иногда питание на схему подается с конденсатора фильтра через балластные сопротивления и в случае их обрыва надо проверять на пробой непосредственно на электродах ключа.
Проверяем остальные детали блока — диоды, транзисторы, некоторые резисторы. Сначала проверку производим без выпаивания детали, выпаиваем только когда возникло подозрение, что деталь может быть неисправна. В большинстве случаев такой проверки достаточно. Часто обрываются балластные сопротивления. Балластные сопротивления имеют малую величину (десятые Ома, единицы Ом) и предназначены для ограничения импульсных токов, а также для защиты в качестве предохранителей.
Смотрим, нет ли замыканий во вторичных цепях питания — для этого проверяем на короткое замыкание выводы конденсаторов соответствующих фильтров на выходах выпрямителей.

Включаем. На этом этапе возможны три варианта:

Лампочка ярко вспыхнула, затем притухла, появился растр. Или загорелась индикация дежурного режима. В обоих случаях надо замерить напряжение, питающее строчную развертку — для разных телевизоров оно различно, но не больше 125 Вольт. Часто его величина написана на печатной плате, иногда возле выпрямителя, иногда возле ТДКС. Если оно завышено до 150–160 Вольт, а телевизор находится в дежурном режиме, то переведите его в рабочий режим. В некоторых телевизорах допускается завышение напряжений на холостом ходу (когда строчная развертка не работает). Если в рабочем режиме напряжение завышено, проверьте электролитические конденсаторы в блоке питания только методом замены на заведомо исправный. Дело в том, что часто электролитические конденсаторы в ИБП теряют частотные свойства и на частоте генерации перестают выполнять свои функции несмотря на то, что при проверке тестером методом заряда-разряда конденсатор вроде бы исправен. Также может быть неисправна оптопара (если она есть) или цепи управления оптопарой. Проверьте, регулируется ли выходное напряжение внутренней регулировкой (если таковая имеется). Если не регулируется, то надо продолжить поиск неисправных деталей.
Лампочка ярко вспыхнула и погасла. Ни растра, ни индикации дежурного режима не появилось. Это говорит о том, что импульсный блок питания не запускается. Надо измерить напряжение на конденсаторе сетевого фильтра, оно должно быть 280–300 Вольт. Если его нет — иногда ставят балластное сопротивление между мостом сетевого выпрямителя и конденсатором. Еще раз проверить цепи питания и выпрямителя. Если напряжение занижено, может быть оборван один из диодов моста сетевого выпрямителя или, что встречается чаще, потерял емкость конденсатор фильтра сетевого питания. Если напряжение в норме, то нужно еще раз проверить выпрямители вторичных источников питания, а также цепь запуска. Цепь запуска у простых телевизоров состоит из нескольких резисторов, включенных последовательно. Проверяя цепь, надо измерять падение напряжения на каждом из них, измеряя напряжение непосредственно на выводах каждого резистора.
Лампочка горит на полную яркость. Немедленно выключите телевизор. Заново проверьте все элементы. И помните — чудес в радиотехнике не бывает, значит вы где-то что-то упустили, не все проверили.

Общие принципы работы импульсных блоков питания

Давайте сначала разберёмся с общим принципом работы любого импульсного блока питания. Тем более что основные рабочие функции и даже выходные напряжения для определённых моделей, которые необходимы для функционирования всей системы (будь то телевизор или другой вариант электронного устройства) у всех импульсников практически одинаковы. Различаются только индивидуальные схематические рисунки и соответственно применяемые радиоэлементы и их параметры

Но это уже не столь важно для понимания общего принципа его работы

Для простых любителей или «чайников»: общий принцип работы импульсных блоков питания заключается в трансформации переменного напряжения, которое подаётся непосредственно из розетки 220 В в постоянные выходные напряжения для запуска и работы всех остальных блоков системы. Осуществляется такая трансформация с помощью соответствующих импульсных радиоэлементов. Основными из них являются импульсный трансформатор и транзистор, которые обеспечивают рабочее функционирование всех электропотоков. Для проведения ремонта нужно знать как запускается этот блок. А для начала проверить наличие входного рабочего напряжения, предохранитель, диодный мост и так далее.

Редакторы сайта советуют ознакомиться с с основными сведениями о распиновке и распайке USB-разъемов.

Рабочий инструмент для проверки импульсных блоков питания

Для ремонта импульсного блока питания, вам потребуется обычный, даже простенький мультиметр, который проверит постоянное и переменное напряжение. С помощью функций омметра, прозвонив сопротивления радиодеталей, вы также можете быстро проверить исправность предохранителей, дросселей, рабочее сопротивление резисторов, «бочонки» электролитических конденсаторов. А также транзисторные диодные переходы или диодные мосты и прочие виды радиоэлементов и их связи в любой электронной схеме (иногда даже не выпаивая их полностью).

Проверять импульсный блок сначала нужно в «холодном» режиме. В этом случае прозваниваются все визуально подозрительные (вздувшиеся или горелые радиодетали), которые поддаются «холодной» проверке без подачи рабочего напряжения. Визуально испорченные радиодетали следует немедленно заменить на новые. Если облезла маркировка воспользуйтесь принципиальной схемой или найдите соответствующий вариант в интернете.

Замену производить нужно только с разрешающим допуском по определённым параметрам, который вы можете найти для любого радиоэлемента в специализированной литературе или в прилагающейся к прибору схеме. Это безопасный метод, потому что импульсные блоки питания очень коварны своими электрическими разрядами.

Не забывайте и то, что при обнаружении нерабочего радиоэлемента, нужно проверить соседние с ним детали. Зачастую резкие перепады напряжения при сгорании одного элемента, влекут за собой выход из строя соседних. В процессе практической деятельности по ремонту определённых моделей вы будете логически вычислять неисправность исходя из результата состояния ремонтируемого объекта. К примеру, даже по определённому запаху (запах тухлых яиц при выходе из строя электролита), при включении по монотонному звуку или треску в процессе работы блока и прочих дефектах, которые могут возникнуть в процессе работы любого электронного прибора.

В рабочем режиме проверка импульсного блока питания возможна только при нагрузке всей системы – не вздумайте отключить нагрузочные шины телевизора при проверке. Можно создать нагрузку искусственным путём с помощью подключения специально собранного нагрузочного эквивалента.

Проверка элементов и частые поломки

Чтобы починить БП понадобятся не только знания в электронике, но и наличие измерительного и рабочего инструментов. Из измерительных приборов используются: мультиметр, измеритель ёмкости, осциллограф. Хорошо также иметь и генератор. А из инструмента не обойтись без крестовых отвёрток и паяльных принадлежностей. Для 80% повреждений можно обойтись мультиметром, но исследовать микросхемы и формы сигналов можно будет только осциллографом.

Измерения параметров радиоэлементов

Компьютерный источник питания состоит как из пассивных, так и активных радиоэлементов. Измерение параметров радиодеталей необходимо проводить после выпаивания из платы, так как, находясь в схеме, их выводы, могут шунтироваться другими элементами. Для элементов с двумя выводами можно отрывать от платы только один из них.

Измерение резисторов проводится мультиметром, для этого сравнивается соответствие измеренного сопротивления со значением, соответствующим его маркировке. Диоды и стабилитроны проверяются на наличие пробоя в обе стороны, мультиметр ставится в режим прозвонки. Конденсаторы измеряются на соответствие их ёмкости и ёмкостного сопротивления, для этого используется ESR-метр. Биполярные транзисторы проверяются аналогично диодам в режиме прозвонки, а в случае полевых транзисторов проверка происходит на способность их открываться и закрываться.

Типовые отказы

Так как схемотехника компьютерных источников питания существенно не изменяется, существуют типовые неисправности и способы их решения. В первую очередь понадобится попробовать стартовать БП в автономном режиме. В случае неудачи — разобрать его и визуально осмотреть электролитические конденсаторы на вздутие и потёки. Около 70 процентов неисправностей связаны с выходом из строя конденсаторов, и отремонтировать БП получается путём простой их замены на исправные. Если решено ремонтировать БП самостоятельно, то можно воспользоваться следующей инструкцией:

Устройство не включается. Сгорает плавкий предохранитель F1, пробит диодный мост. Вышел из строя разделительный фильтр, терморезисторы находятся в обрыве. Высоковольтный конденсатор потерял свою ёмкость. Силовые транзисторы в обрыве или пробиты.
Устройство не хочет включаться, на высоковольтном конденсаторе присутствует напряжение 310 вольт. Неисправна схема дежурного питания, заменить микросхему ШИМ — контроллера. При отсутствии стабилизированных пяти вольт проверяется подтягивающий резистор 1 кОм. Неисправна цепь супервизора, ёмкости и резисторы в её цепи.
Стабилизированные напряжения занижены или завышены. Нарушения в работе стабилизирующей цепи, проверяются интегральные микросхемы. Неисправна микросхема ШИМ контроллера.
Уровни выходных сигналов занижены. Виновата цепь обратной связи. Нарушена работа ШИМ контролера, повреждены радиоэлементы в её обвязке.
При включении срабатывает защита. Повреждён узел дежурного питания. Сгорела микросхема супервизора, элементы обвязки её цепи. Присутствует короткое замыкание в выходных формирователях напряжения.
При работе выключается. Перегрев, очистить от пыли, смазать кулер, заменить термопасту.
Не крутит вентилятор. Отсутствует питающее напряжение 12 вольт. Обрыв терморезистора. Повреждён вентилятор.

Основные этапы ремонта импульсных блоков питания

Несмотря на то что практически все импульсные блоки питания работают почти по одному принципу, схематические схемы для разных моделей электроприборов могут существенно различаться. Поэтому прежде чем приступить к ремонту постарайтесь найти электрическую принципиальную схему именно на тот объект, который собираетесь ремонтировать. Это поможет и для замеров конкретных рабочих напряжений в определённых точках, чтобы быстрее понять и найти неисправный элемент в цепи.
Как бы теоретически вы ни были подкованы в этой области, без практических навыков вам не обойтись

Элементарные знания и практическое использование мультиметра или осциллографа, а также практические навыки по замене радиоэлементов с помощью паяльника и припоя вам просто необходимы в процессе ремонта.
Если первые два этапа выполнены и вы готовы начать – разберите и почистите устройство с помощью пылесоса и произведите визуальную проверку блока (обратите внимание на вздутые конденсаторы, гарь и прочие механические дефекты).
Проверьте электроприборами соответствие рабочих напряжений согласно схеме или просто подозрительные радиоэлементы. Осциллографом определите соответствие необходимых пульсаций в контрольных точках

После этого делайте выводы и производите необходимые замены.

Возможные неисправности типовых импульсных блоков питания на примере телевизора или компьютера:

Если нет свечения светодиода дежурного режима телевизора, прозвоните сетевой шнур и предохранитель блока питания. Когда они в порядке проверьте дальше выпрямительный мост, транзисторы, стабилитроны и выходные напряжения микросхемы. Не забудьте устранить возможные «коротыши». А также можете пойти от обратного. Для этого замерьте выходные напряжения, которые должны подаваться на остальные блоки и если найдёте несоответствие – проверяйте всю цепочку в обратном порядке. Включайте при этом не только измерительные приборы, но и свою логику. Для этого, конечно, нужны теоретические знания работы тока в конкретном блоке. Но если вы имеете представление хотя бы о простых законах Ома – сделать это будет несложно.
Для ремонта компьютерного блока питания можно начать с обычных первоначальных проверок любого электроблока. Маленькое отступление и совет: убедитесь в точности своей диагностики. Если вы неуверены в правильности своих выводов по поводу неисправности того или иного блока – просто замените его на заведомо исправный. Если замена устранила дефект или сделала работоспособной систему, значит, вы не ошиблись и можете смело приступать к ремонту заменяемого блока. Для этого проверяются все предохранители и диодные переходы. Проверка обмоток трансформатора тоже будет не лишней. Запомните одно, и это, главное. Даже если вы не имеете понятия о процессах, происходящих, в радиоэлементах под воздействием разного тока, научитесь просто читать электрическую схему и по ней измерять и сравнивать нужные напряжения и делать логические выводы. Это как разгадывание кроссворда – занимательно и интересно.

Как добраться до платы блока питания

Для того, чтоб извлечь блок питания из системного блока, откручиваем 4 винта (отмечены на фото). Перед осмотром отсоединяем проводники, имеющие сильное натяжение. Остальные можно оставить.

Располагаем блок питания, таким образом, чтоб он был на углу системного блока. Выкручиваем 4 винта, помеченных на фото розовым цветом. Чаще всего пара винтов находится под наклейкой. Снимаем ее или продырявливаем. По бокам могут быть наклеены бумажки, мешающие снятию крышки, их тоже следует удалить или разрезать.

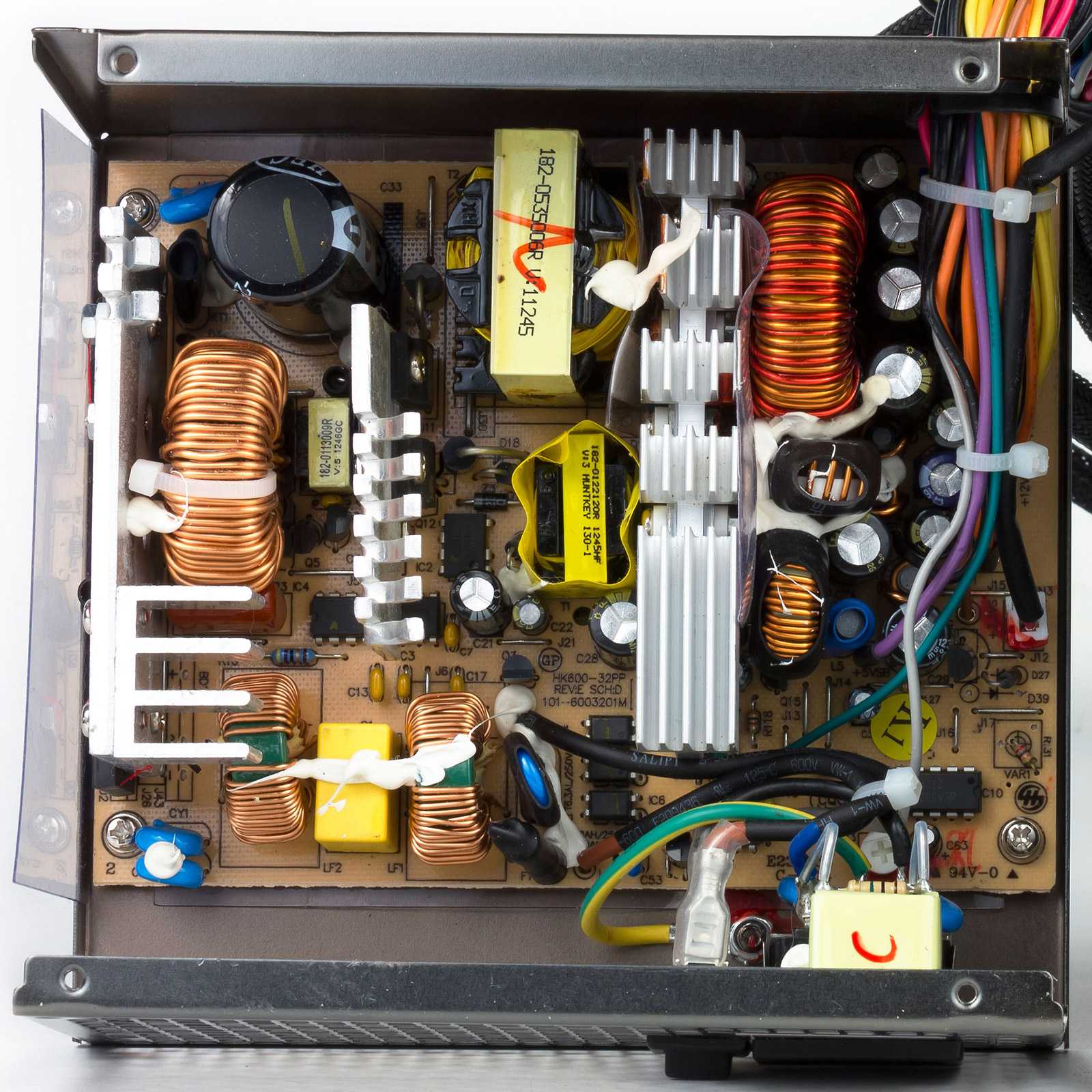

Крышка снята, удаляем пыль пылесосом. Это первая причина выхода радиодеталей из строя. Она, покрывая толстым слоем детали, снижает теплоотдачу, что приводит к перегреву и сгоранию.

Структурная схема

На рисунке показано изображение структурной схемы типичной для импульсных БП системных блоков.

Устройство импульсного БП ATX

Указанные обозначения:

А – блок сетевого фильтра;
В – выпрямитель низкочастотного типа со сглаживающим фильтром;
С – каскад вспомогательного преобразователя;
D – выпрямитель;
E – блок управления;
F – ШИМ-контроллер;
G – каскад основного преобразователя;
H – выпрямитель высокочастотного типа, снабженный сглаживающим фильтром;
J – система охлаждения БП (вентилятор);
L – блок контроля выходных напряжений;
К – защита от перегрузки.
+5_SB – дежурный режим питания;
P.G. – информационный сигнал, иногда обозначается как PWR_OK (необходим для старта материнской платы);
PS_On – сигнал управляющий запуском БП.
