Зарядное skyrc imax b6 - на самом деле заряжает все аккумуляторы?

Что внутри устройства?

Зарядка для автомобильного аккумулятора IMax B6 устроена следующим образом: для того чтобы осмотреть все, что находится внутри, нужно обязательно снять крышку и стенки корпуса боковые. Все его детали с обеих сторон окрашены. Блок питания девайса — это отдельно взятый элемент. Он напоминает батарею от ноутбука, обладающую парой некрупных отверстий.

Корпус блока питания склеен очень хорошо. Согласно многочисленным отзывам, к качеству склейки никаких претензий нет. По отзывам о плате версии 1.9, произведенной 09.06.2017 года, говорится о том, что собрана она отлично, и обладает минимумом флюса на участке ручной пайки.

С обратной стороны платы присутствует только один выдающийся элемент – это IRFZ44, полевой n-канальный транзистор. Он создан по технологии MOSFET (КМОП). Нагрев от него через термопрокладку отводится к нижней части корпуса зарядки. Блок ЖК снимается, если его отпаять. Отогнув его, вы увидите маркировку микроконтроллера – это Atmega32a.

Зарядка от другого АКБ

Есть один не оспоримый плюс этого устройства, это когда можно взять заряд у одного АКБ и передать его другому. Скажите – «звучит прикольно, но как»? ДА очень просто.

У IMAX есть специальный провод перед входом питания, то есть вместо блока питания, можно подсоединить аккумулятор, специальными «крокодильчиками» (это будет донор), а с другой стороны поставить уже заряжаемый АКБ (реципиент). И из одного в другой будет перетекать заряд.

Сколько раз пробовали — работает очень круто и просто. Например, можно взять батарею от UPS (на 12В) использовать ее как донор, и питать большой автомобильный АКБ. Какую-то емкость (пусть небольшую, но достаточную для пуска, скажем зимой) она передаст.

Инструкция по заряду

НУ что теперь самое интересное — а именно инструкция по правильной зарядки автомобильного аккумулятора через IMAX B6 mini (перевода не будет, но и на английском все понятно).

МЫ подключили клеммы, подали питание на само устройство, у нас загорелся дисплей.

Обычно он стоит на LiPo (или каких-то других видах), нам это ну нужно поэтому нажимаем «STOP» и путем перебора (клавиши вправо и влево) находим подзаголовок «Pb» (свинец)

Нажимаем ENTER и оказываемся в меню заряда для свинцовых типов

Здесь мы можем выставить силу тока и напряжение (один раз нажатие на «ENTER» вход в параметр, стрелками листаем до нужного значения). Нужно знать, что здесь напряжение колеблется от 2V (1банка –«1P») и до 14V (7 банок – «7P»). Конечно же нам нужно выбрать 12V (6P). Силу тока как я и говорил — рекомендую от 1 до 3А (но настройки позволяют выставить и 0,1А).

Далее по инструкции нужно запустить зарядку, просто нажимаем START и держим, автоматически начнется процесс. По мере заряда, амперы будут падать, то есть если выставить 2А, они сойдут в нулю ближе к концу заряда (процесс автоматически остановится). Причем в нижнем правом углу будет видно, сколько заряда взяла батарея (измерения в миллиамперах, то есть 1А = 1000 мА). Напряжение в процессе 14,4В (для 12В режима).

Стоит отметить — что у IMAX B6 есть такие функции измерение напряжения на токовыводах (если у вас нет мультиметра), а также можете замерить сопротивление батареи, чем оно ниже, тем лучше.

Принцип выбора зарядных устройств

Во время покупки зарядного устройства необходимо обращать внимание на следующие принципы, которые обеспечат качественную работу прибора:

Необходимо сразу определится с соответствием самого устройства и размера батареек подходящих именно под него. Лучшим вариантом окажется выбор одинаковой фирмы производителя, как на батарейках, так и на самом устройстве. В дальнейшем это обеспечит длительный срок службы прибора и источника энергии.
Стоит выбрать устройство с большим количеством заряжающих слотов, так как в дальнейшем это сэкономит массу времени.
Нужно обратить на способ подключения к общей сети. Дело в том, что устройства бывают со шнуром и с вилкой встроенной в сам корпус прибора. Предпочтение лучше отдать первому варианту, так как устройства со встроенной вилкой выпадают из розетки и часто ломаются.
Лучше купить устройство с автоматической функцией отключения при полном уровне заряда

В дальнейшем это обеспечит долгий срок эксплуатации.
Также нужно смотреть на уровень мощности в устройстве, так как большая мощность обеспечит более быструю зарядку.
В последнюю очередь можно обратить внимание на устройства, которые оснащены дисплеем и дополнительными датчиками слежения заряда. Само собой, благодаря такой функции можно видеть уровень заряда батареи

Дополнительно ко всему, эта функция может следить за работой прибора и оповещать при каких-либо поломках.
Естественно стоит понимать, что таким широким арсеналом функций зарядное устройство будет иметь внушительную стоимость.

Способ подзарядки Lipo аккумуляторов от Imax B6

Сегодня получил распространение другой тип аккумуляторов — Lipo. Это модульные типы, которые способны отдавать ток в несколько раз превышающий значение ёмкости. Как правило, они состоят из нескольких блоков.

Аккумуляторы Lipo

На каждой из них нанесены обозначения, которые помогают понять, каким током их заряжать от Imax B6. На задней части найдите обозначение с буквой C. То есть «2C Charge Rate». Это значит, что количество ампер нужно умножить на 2. Выходит, что на лицевой стороне вы увидите 1000 mA, то подключать его можно к 2 амперам.

Информация на задней части аккумулятора

Для их подключения используйте боковую панель с портами.

Подключите аккумулятор Lipo к зарядному устройству

Здесь есть порты для одно-двух-трёх баночных аккумуляторов. Выбирайте подходящий по размеру.

Далее процедура повторяется:

Нужно выбрать тип аккумулятора в устройстве;
Выбрать режим зарядки;
Завершить настройку.

В Imax B6 есть также сберегательный режим для устройств Lipo. Его нужно использовать, когда вы заранее знаете, что не будете использовать АКБ в течение недели или более длительного промежутка времени. При выборе типа Lipo он доступен и будет называться «Lipo Storage».

Режим зарядки «Lipo Storage»

В этом режиме батарею можно хранить неограниченное количество времени. При этом сохраняется её долговечность и прочие свойства. Чтобы выбрать обычный режим зарядки Липо, выберите «Lipo Charge».

Даже если вы случайно перед зарядкой вашего аккумулятора Imax B6 напутаете плюс с минусом, устройство вам подскажет, что вы допустили ошибку. Режим Balance есть практически в каждом типе устройства. Он существует для того, чтобы АКБ заряжался в «щадящем» режиме. Чем больше вы будете его использовать, тем дольше прослужит ваш аккумулятор. Но такая подзарядка требует значительно большего времени на полный цикл.

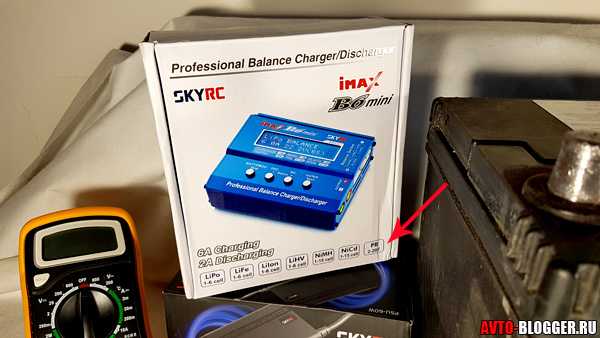

Может ли заряжать автомобильные аккумуляторы?

Друзья, конечно может, я вот не понимаю почему возникает такой вопрос. Даже не самой коробке есть надпись Pb 2-20V (то есть свинцовые варианты от 2 до 20В). Причем нет привязки к емкости, то есть гипотетически хоть 200Амперные батареи заряжать можно (я уже молчу про обычные 50 – 60Ач).

Многие могут сказать — да он разогреется и расплавится от длительной работы, а вот и нет. Токи заряда не такие большие (про них подробно ниже), также есть кулер охлаждения всей системы, даже если пошел разогрев все это нивелируется принудительным охлаждением.

Плюс у него есть несколько прикольных фишек, которых просто нет на других зарядных устройствах (либо если есть, то стоять они будут намного дороже).

Итак, конечно все хорошо, но сейчас я хочу вам рассказать о плюсах и минусах данного гаджета, ну что поехали.

Что делать при глубоком разряде

Есть ещё один нюанс, который часто приписывают к недостаткам рассматриваемого зарядного устройства. Якобы при глубоком разряде АКБ выполнить восстановление будет невозможно.

Такой режим на 12В можно использовать лишь тогда, когда разряд составляет не более 10В. При более низких значениях ничего работать не будет.

Но у такой проблемы есть простое, но эффективное решение.

При глубоком разряде нужно сделать следующее:

выставляется режим напряжения в диапазоне от 4 до 8 В;
когда заряда батареи достигнет 8 В, переключайте на режим 5-10 V;
снова ждите заряда;
уже после 10 В можно возвращаться на режим 6P-12 V, и так до полного заряда.

Такая уловка позволяет вывести АКБ из состояния глубокого разряда.

Но большинство автомобилистов отмечают, что путём подобной хитрости или просто за счёт сообразительности удавалось восстановить даже глубоко разряженные автомобильные батареи.

Вот и получается, что такой зарядник как Imax B6 справляется со своими задачами очень даже хорошо. Это универсальное устройство, которое подходит для решения разного рода задач.

Конечно, нет ничего лучше качественного и полноценного ЗУ, предназначенного конкретно для автомобильных АКБ. Но их вряд ли можно купить за 2-2,5 тысяч рублей. А Imax B6 можно. Выбор за вами.

Как заряжать АКБ

А теперь непосредственно о зарядке. К сожалению, интерфейс Imax Б6 – англоязычный. Впрочем, и без перевода всё более-менее понятно.

Итак, подключаем клеммы батареи, подсоединяем блок питания и включаем его в сеть. Загорится дисплей зарядника, на котором изначально указывается тип батареи, которую нужно зарядить. Значение по умолчанию – LiPo (литий-полимерные), но может стоять и другое значение. Нам нужно зарядить свинцовую АКБ, поэтому жмём кнопку Stop, а затем кнопками со стрелками перебираем все значения, пока не встретится тип «Pb».

Подтверждаем выбор нажатием Enter. Высветится меню, в котором имеется возможность задания параметров подзарядки, тока и напряжения. Изменять значения можно однократным нажатием Enter, после чего стрелками можно выбирать нужное значение параметра. Поскольку зарядка универсальная, диапазон рабочих напряжений колеблется от 2 до 14 вольт. Нам, естественно, нужно выбрать значение 12 В (6 2-вольтовых банок), а вот сила тока выбирается по вашему усмотрению. Более щадящий режим – 1-3 ампера, это меньше рекомендуемого значения (10% от ёмкости), поэтому и заряжаться аккумулятор будет дольше, но отсутствует риск перегрева, да и для АКБ так будет полезнее.

После выставления параметров наживаем кнопку Start и удерживаем её несколько секунд, пока процесс зарядки не запустится. При этом показания тока заряда будут постепенно снижаться, но это не должно вас беспокоить. Процесс остановится автоматически, как только ток станет равным нулю. Справа в нижней строчке высветится цифра, указывающая, сколько заряда было передано аккумулятору (единица измерения – миллиампер). Зарядка заканчивается, когда напряжение на клеммах батареи достигнет значения 14?4 В, что также отобразится на дисплее.

Если у вас отсутствует мультиметр для измерения напряжения или сопротивления батареи, то эту функцию может взять на себя Imax B6. При замере сопротивления нужно учитывать, что чем оно меньше, тем лучше.

Где купить

Приобрести можно на сайте Алиэкспресс по

Обратите внимание: покупать следует только оригинальное изделие iMax B6, для чего смотрим на заголовок товара. Если там написано «ORIGINAL», значит всё нормально

Дело в том, что сами правила Aliexpress для продавцов и магазинов запрещают им продавать подделку с указанием оригинальности, тем самым обманывая покупателей.

В случае же нарушения этого правила, они заплатят большой штраф или вовсе потеряют свой аккаунт со всеми не выплаченными средствами. Так что продавцы подделок просто обычно ничего не пишут о происхождении продукции, а вот продавцы оригинальных изделий обязательно отметят это в заголовке и описании!

Сравнение оригинала и подделки

Как эксплуатировать данный девайс?

При нажатии кнопки Bytt type, которая располагается первой слева, на экране станет отображаться LiPo. Если присоединить к выходу зарядного устройства Li-ion аккумулятор, то он заряжаться будет до 4,2 В.

Но если кнопкой Batt type указать в меню пункт User Set Program, а после этого выбрать аккумулятор Li-ion, он будет заряжаться только до 4,1 В. Это объясняется тем, что такая установка заложена в девайсе на программном этапе.

Почему разработчики решили сделать именно так, сказать очень трудно. Можно подумать, что так ведут себя только отдельные модели, но отзывы в сети дают четко знать, что многие ЗУ ведут себя одинаково.

Другим не менее важным моментом выступает то, что порог разрядки ячеек установить возможно только до 3 B. Больше функционал не позволяет.

Технические характеристики Imax B6

«IMAX B6» — это современное многофункциональное зарядное устройство, способное заряжать, проводить балансировку и разряжать аккумуляторы типов «Lion», «LiFe» (A123), «LiPo», «NiMH» и«NiCd». Его функционал также можно использовать для зарядки свинцово-кислотных (Pb) аккумуляторов. Согласно инструкции, устройство имеет широкий набор настроек напряжения для зарядки различных аккумуляторов, а также регулируемый уровень заряда 0,1 А до 5 А. Для девайса требуется источник входного сигнала 11-18 В, рассчитанный на 5 А. Используется гнездо 2,5 мм/5,5 мм.

Полная комплектация Imax B6

Особенности Imax B6 следующие:

Микропроцессорное управление;
Индивидуальная балансировка ячеек;
Чувствительность дельта пика;
Поддержка Ni-Cd и NiMH;
Поддержка Li-ion, LiPo и LiFe;
Функция хранения;
Большой диапазон зарядных токов;
Функция ограничения времени;
Контроль входного напряжения (используется для защиты автомобильных аккумуляторов);
Хранение данных (хранит до пяти пакетов в памяти);
JST-XH зарядный штекер;
Входное напряжение: 11 ~ 18 В;
Максимальный заряд: 50 Вт;
Максимальный разряд: 5 Вт;
Диапазон тока зарядки:1 ~ 5.0A;
Диапазон тока разряда: 0,1 ~ 1.0A;
Вес: 277 грамм;
Размеры: 133x87x33 мм.

Функционал устройства позволяет проводить балансировку различных видов батарей

Обзор устройства Imax B6

Зарядное устройство Imax B6 имеет внутреннее ограничение в 6 ампер. В магазине лучше всего покупать зарядку с блоком питания в комплекте. Так как неоригинальные блоки часто выходят из строя. Есть также модели аккумулятора Imax B6 со встроенным блоком питания. Его наличие нужно уточнять во время покупки. Если вы уже приобрели зарядное устройство без него, то придётся дополнительно выложиться и докупить. Цена в районе 10 долларов.

Блок питания к зарядному устройству

Устройство оснащено несколькими кнопками. С их помощью можно активировать определённые функции и режимы.

Преимущества Imax B6:	Пояснение:
Функция автоматического включения режима малого тока при завершении процесса зарядки.	Это способствует максимальному заполнению батареи током.
Самодиагностика.	Устройство способно само выполнять диагностику неисправности и определять её в аккумуляторе.
Поддерживаются разные форматы батарей.	С его помощью вы сможете параллельно зарядить аккумуляторы «ААА» и «АА».
Функция защиты от перегрева.	Актуально при резких скачках напряжения.
Совместимость с разными устройствами.	Сетевая вилка адаптирована под «не евро» розетки.
Наличие дисплея.	Если подключено более одного аккумулятора, цифровой дисплей показывает информацию по всем устройствам.

Передняя панель зарядки Imax B6

Не старайтесь увеличить нагрузку или подключать дополнительные источники питания. Это быстро выведет устройство из строя. Вы также рискуете нанести вред своему аккумулятору. У Imax также есть очень удобный режим, в котором мы можем передавать заряд от одного АКБ другому.

Назначение iMAX B6 и основные спецификации зарядного устройства

Зарядное устройство iMAX B6 является интеллектуальным и умеет заряжать следующие типы аккумуляторов:

Li─Io;
Li─Po;
Li─Fe;
Ni─Cd;
Ni─MH;
Pb.

Устройство iMAX B6 позволяет вести зарядку, как по одному элементу, так и по несколько штук. Это актуально, например, для Ni-Cd аккумуляторов, которые обычно работают по несколько банок 1,2 вольта в составе батареи.

Кроме того, iMAX B6 умеет разряжать все перечисленные типы аккумуляторов.

Микропроцессор зарядного устройства обеспечивает полностью автоматическую зарядку. Есть функция отсечки, если элемент неисправен. Возможно прекращение процесса зарядки при достижении определённого уровня. Есть также вариант с остановкой зарядки при достижении аккумулятором определённой температуры. Для этого потребуется подключение к iMAX температурного датчика. Он не поставляется в комплектации с устройством и приобретается отдельно. Среди функций зарядного устройства ещё можно отметить балансировку аккумуляторных батарей (2─6 элементов).

ЗУ iMAX B6 также имеет ускоренную зарядку аккумуляторных батарей и режим хранения литиевых аккумуляторов. Ограничения при зарядке можно выставлять по времени, ёмкости, входному напряжению. iMAX B6 можно установить в циклический режим работы (1─5 циклов) при проведении восстановления батареи в режиме заряд-разряд. Память зарядного устройства позволяет хранить 5 пресетов, которые пользователь может изменять.

iMAX B6 продаётся в модификации с блоком питания (в маркировке присутствует AC) и без него.

Если блока нет, то он покупается в зависимости от ваших потребностей (мощность, напряжение).

Ниже приводятся основные спецификации зарядного устройства iMAX B6:

Входное рабочее напряжение (постоянный ток), В	11-18
Входное рабочее напряжение (переменный ток), В	100-240
Ток при заряде, А	0,1-5
Ток при разряде, А	0,1-1
Число элементов Ni-Cd, Ni-Mh	1-15
Число элементов Li-ion, Li-Polymer	1-6
Напряжение свинцово-ксилотных АКБ, В	2-20
Масса, кг	0,531
Габариты	134x142x36
Мощность при заряде, Вт	50
Мощность при разряде, Вт	5
Ток балансировки, мА/элемент	300

Вернуться к содержанию

Каким образом зарядить аккумулятор Imax B6

На передней панели аккумуляторной зарядки Imax B6 четыре кнопки. С их помощью нам необходимо будет настроить процесс зарядки. Но нужно знать назначение каждой кнопки. Их отдельно мы рассматривать не будем. А сразу перейдём к процессу настройки, чтобы вы смогли повторить её.

Порядок действий:

Для начала необходимо подключить устройство к аккумулятору. Для этого воспользуйтесь переходником из клемм, которые должны быть в комплекте;

Подключите устройство к аккумуляторным клеммам
На экране устройства появится информация о том, что нам необходимо настроить зарядку. Нажмите на Imax B6 крайнюю кнопку справа под названием «Start», чтобы выбрать тип заряжаемого аккумулятора. Используйте кнопки посередине, чтобы изменить его. «Pb» — это свинцовый;

Кнопка «Start» на устройстве для зарядки
Нажмите ещё раз кнопку «Start», чтобы выбор перешёл на количество ампер на экране. Снова используйте кнопки со стрелочками для изменения числа;

Кнопки для смены выбора на зарядном устройстве
Снова необходимо нажать на кнопку «Start» на аккумуляторе Imax B6, чтобы выбор сместился на количество вольт. Укажите средними кнопками это значение. В скобочках указано количество «банок» в аккумуляторе (6P);

Настройка зарядки
Нажмите на кнопку «Старт» и удерживайте её, чтобы появилась надпись на английском: подождите, идёт проверка батареи.

Нажмите на кнопку «Start»

При зарядке свинцовых аккумуляторов выделяется газ, который очень вреден для здоровья человека. Поэтому ни в коем случае не заряжайте их в квартирах и домах, если не хотите навредить своим близким. Если вы не знаете, какие параметры выставлять на устройстве, обратитесь к инструкции Imax B6. На ней должна быть соответствующая информация.

Зарядка разных типов аккумуляторов с помощью iMax B6

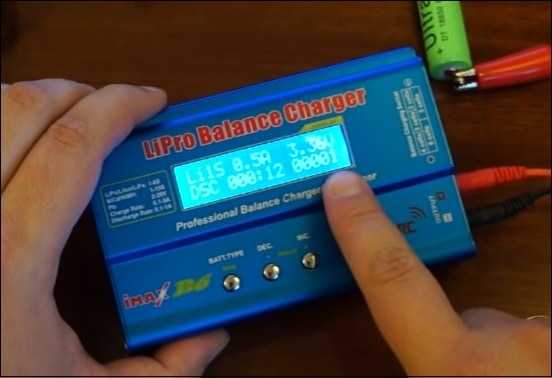

В принципе в эксплуатации iMax B6 нет ничего сверхсложного. На дисплей устройства выводится вся необходимая информация.

После включения устройства все настройки выполняются четырьмя кнопками, расположенными под дисплеем iMax B6:

Кнопками Dec и Inc устанавливаются значения конкретных настроек. Кнопка Start/Enter предназначена для применения настроек и старта процесса зарядки. Кроме типа батареи, существуют такие настройки, как тип работы iMax B6 (заряд, разряд, балансировка, хранение литиевых батарей), значения тока и напряжения.

Пояснения к основным показателям на дисплее iMAX B6

В скобках указано число элементов в батарее. Его можно корректировать при неправильном определении. В процессе зарядки устройство отображает набранную аккумулятором ёмкость. В процессе разряда потерянную ёмкость. Если заряжать полностью разряженную батарею, то благодаря этой функции можно узнать её реальную ёмкость. Давайте рассмотрим режимы для зарядки некоторых типов батарей. Вернуться к содержанию

Зарядка литиевых аккумуляторов устройством iMax B6

Режим предназначен для зарядки литиевых типов аккумуляторов: Li-Polymer, Li-Fe, Li-Ion. Ток зарядки устанавливается в соответствии с характеристиками батареи, определёнными производителем. Также ставится конечное напряжение.

Зарядка никель-кадмиевых и никель-металлогидридных аккумуляторов устройством iMax B6

Для этих типов батарей на ЗУ выбирается тип NIMH. Ток быстрой зарядки для этого типа аккумуляторов не должен превышать 1─2 от ёмкости батареи.

Конечное напряжение и ток зарядки рекомендуем устанавливать в соответствии с рекомендациями производителя этих аккумуляторов. При разрядке аккумуляторов iMax B6 позволяет устанавливать ток до одного ампер. Рекомендуем прочитать о том, как заряжать Ni-Cd аккумуляторы, в статье по указанной ссылке. Вернуться к содержанию

Зарядка автомобильного аккумулятора устройством iMax B6

Свинцово-кислотные автомобильные аккумуляторы заряжаются по такому же принципу, что и остальные. В общем случае для батареи номиналом 12 вольт можно дать следующие рекомендации. Конечное напряжение установите 14,4 вольта, чтобы не было сильного газовыделения. А ток зарядки ставьте 0,1 от номинальной ёмкости АКБ.

Инструкцию по эксплуатации зарядного устройства iMax B6 вы можете скачать по прямой ссылке.

В общем, iMax B6 – это полезное и удобное зарядное устройство, которое пригодится в хозяйстве современного человека, окружённого кучей гаджетов. Правда, есть и мелкие недостатки. В основном они связаны с использованием iMax B6 с различными аккумуляторами. К примеру, при зарядке автомобильного аккумулятора нужно «городить огород» с проводками от АКБ, поскольку с ЗУ идут маленькие «крокодилы». Их на выводы автомобильного аккумулятора накинуть не получиться.

Каким образом заряжать аккумулятор с Imax B6

Первое, что нам нужно сделать по инструкции – это подключить шнур питания к розетке с левой стороны Imax B6. Вставьте шнур в устройство до упора, и вы услышите звуковой сигнал, означающий, что шнур питания подключен.

Подключите блок питания к устройству

На экране дисплея появится приветственное сообщение, сигнализирующее, что устройство подключено и работает. К сожалению, меню нет на русском языке, но интуитивно все понятно.

На экране появится системное сообщение

Далее с помощью крайней левой серебряной кнопки вам будет необходимо выбрать тип батареи, которую вы желаете зарядить, разрядить и далее по списку.

Выберите тип зарядной батареи

Используйте вторую кнопку справа (INC) для выбора нужной задачи на Imax B6 — зарядка, разрядка, быстрая зарядка, баланс, хранение и другие пока вы не найдете желаемую. Нажатие на крайнюю правую кнопку подтвердит ваш выбор.

Далее будет необходимо задействовать несколько кабелей для подключения аккумулятора. Первый набор – это идущие в комплекте с крокодильими зажимами. Разъёмы для их подключения находятся на правой стороне устройства рядом с нижней частью, найти их легко. Затем идет трёхцветный батарейный кабель, который вставляется с правой стороны. Подключите кабеля в соответствии с вашими задачами.

Подключите к устройству батарею для заряда

После этого по инструкции вам будет нужно нажать и удерживать нажатой кнопку ввода (Enter) в течение трех секунд. Затем экран должен сообщить вам (не на русском языке, а на английском), что он проверяет батарею. Когда процедура проверки будет завершена, устройство попросит вас подтвердить настройки и задачу. Снова используйте кнопку ввода.

Запустите процесс зарядки батареи

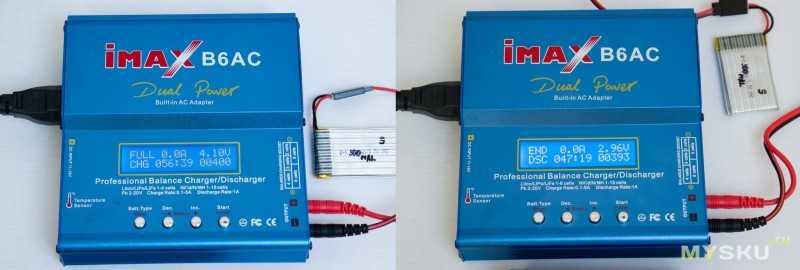

Во время зарядки аккумулятора Imax B6 вы можете просматривать различные экраны дисплея с помощью двух центральных кнопок, которые сообщат вам информацию о процессе зарядки и его ходе в различных форматах. У вас также есть возможность отменить процесс, если вы считаете, что что-то пошло не так.

Если вы захотите всё отменить, вы можете отключить всё вручную и выключить источник питания, но помните, что для прекращения передачи всей энергии требуется некоторое время.

Температурные особенности

Что еще следует знать об этом девайсе? Другой значимой особенностью IMax B6 является датчик температуры. У многих интерес к этому девайсу возник с тем, что в последние годы все чаще можно встретить бывшие в употреблении батареи от ноутбуков и от других различных гаджетов. Поэтому многие пользователи задаются вопросом, как отличить хорошо функционирующие аккумуляторы от непригодных. Для этого требуется осуществить подсчет емкости, вычислить заряд, разряд, циклические процедуры.

На сегодняшний день было проведено множество проверок работы зарядного устройства. Тестировались некоторые аккумуляторы из батареи ноутбука. По результатам одного из таких тестов было установлено, что из шести ячеек лишь одна довольно сильно нагревалась. Причем приблизительно за два часа она остывала полностью на свежем воздухе. В результате всего этого определенно становится понятно, что данная часть аккумулятора не подлежит использованию, поскольку является неисправной.

Чтобы избежать появления подобных ситуаций и исключить риски возникновения взрыва, пожара и прочих неприятных действий, необходимо использовать термодатчик. Многие не видят смысла покупать отдельно, считают, что его лучше смастерить самому. Как уже известно, для этого потребуется:

3 провода;
коннекторы и даташит на него;
сам датчик LM35DZ.

Взаимодействие с ПК

Для подключения к ПК желательно иметь вот такой USB-UART кабель. У меня его нет, но вычитал теорию по подключению зарядки.

1. При выборе пункта меню USB Enable (в пунктах Temp Select и Set Program) зарядное устройство начинает искать компьютер;

2. Далее система начинает строить графики заряда.

На этом этапе рекомендуется скачать самые свежие драйверы на сайте производителя. Специальная установка не требуется, необходима только распаковка и запуск *.exe – файла.

Сохранение текущих логов происходит по следующей схеме. В меню File выбирается пункт Save as. В дальнейшем можно работать со всеми его вариантами и опциями. В частности, можно настраивать рабочие параметры отображаемой картинки и сохранять её в виде графического файла. Программные настройки интуитивно понятны большинству рядовых пользователей, не требуют каких-то специальных знаний. Можно легко разобраться с ними в течение часа – имеются подробный русский, английский и (самый подробный) немецкий варианты.

Посмотрев это видео мне удалось восстановить ёмкость аккумулятора от своего старичка Nokia 5230. Теперь батарея держит намного дольше.

Спасибо за внимание!

Товар предоставлен для написания обзора магазином. Обзор опубликован в соответствии с п.18 Правил сайта.

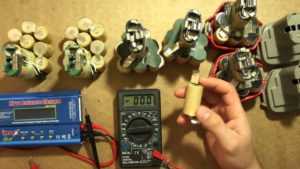

Как восстановить никель кадмиевый аккумулятор шуруповерта

Канал nespokoyniy рассказал, как восстановить севшую акб, которая установлена на шуруповерте. В нашем случае никель кадмиевый аккумулятор. Купить все нужное для восстановления можно с бесплатной доставкой в этом китайском магазине.Разобрал коробочки-боксы.

Так они выглядят.Решил восстановить, потому что заряд в никель-кадмиевой акб отсутствует. Причина в том, что несколько банок не набирают емкостей и, соответственно, вся батарея не принимает заряд, работы нет. В батарее 1300 емкость.

По одной баночке этим аппаратом пытался зарядить, по очереди. Посмотрел, насколько каждая заряжается. В данном случае, если подписывал верхний банка 1781, 1888, это при том, что норма 1300 написано. На некоторых 68, 73, 50, другие нормально 1340, 1359.

Какие-то нормальные, отдельные не берут заряд.

Что стал делать для восстановления?

Аккумулятор или любой источник примерно на 12 вольт. На коленках примотал 2 проводка плюс-минус и делаем так называемый старт аккумулятора. На баночку, которая 1.2 вольт, проводками касаемся. Происходит маленький щелчок, на одну секунду, убираем. Делаем так 3-4 раза.После этого начинаем заряжать по-новому от IMAX B6. В данный момент идет заряд.

Видно 1382 уже набрал за примерно 1.5 часа. 1383, 1.76 вольт, процессор решает, сколько вольтаж давать. Сначала программируем, потом задаем. Одна банка 1.2 вольта, заряжается. Та, которая набрала 1387 больше не берет. Изначально предусмотрено 71. Уже, грубо говоря, 1400. После такого старта, короткого касания мощным напряжением, практически 10 кратным.

Также здесь, не будем шевелить, могут крокодильчики отцепиться. Так же была банка, указано было 40, набрано 1426 и тому подобное, банка была 80 с чем-то, то есть все набирают больше 1300. Таким образом, планируется прогнать. Еще для этого аккумулятора осталось пару баночек сделать.

Продолжение с 4 минуты на видео о методе восстановления никель-кадмиевого вышедшего из режима работоспособности аккумулятора.Есть способ мощной подсветки.

Три способа отремонтировать аккумулятор шуруповерта

Если у вас вышел из строя аккумулятор шуруповерта , то есть несколько способов его починить.

При последовательном соединении банок мы имеем на выходе те же 1.5 Аh. Вольтметром замеряем напряжение на каждой банке. Обычно аккумулятор выходит из строя из-за одной банки. У “мертвой” банки напряжение будет ниже всех.

Ее нужно заменить на другую. А где ее взять?Если у вас два “сдохших” аккумулятора, то из двух можно сделать один.

Припаиваем пластинки между собой как у старых так и у новых элементов.

Электроника для самодельщиков в китайском магазине.

2 . Полностью заменить все элементы

В Китае можно заказать набор новых элементов нужной емкости и напряжения для вашего никелькадмиевого аккума. Главное не пролететь с размером банок. Если корпус батареи позволяет, то можно установить банки большей емкости. Стоимость комплекта составит около 1200 рублей, но нужно почитать отзывы. Встречается товар с низкой емкостью, б/у или плохого качества.

Нужно приобрести в Китае высокотоковые литиевые банки нужной емкости, балансировочную плату BMS для их зарядки. Можно купить еще разъем и зарядку для этих банок. Но можно заряжать стандартной зарядкой. Подробно об этой переделке можно прочитать на моем канале.https://zen.yandex.ru/media/master_dom/

Здравствуйте, дорогие читатели. Есть у моего приятеля хороший шуруповерт Makita 6271. “Шурик” классный, хоть и старый, но аккумуляторы уже давно сдохли. Попросил он меня переделать аккумы на литий ионные. Все комплектующие я заказал в Китае, дождался посылок и приступил к переделке.

Из старых “банок” понадобятся только две верхних, на которых сидит клеммная колодка.

Освобождаем корпус и удаляем в нем все пластиковые выступы.

Ставить я решил 3 аккума, типа 18650, балансировочную плату на 20 А и гнездо для зарядки. Аккумуляторы нужны высокотоковые, с током разряда 20 или 30 А.

Скрутил аккумуляторы изолентой и спаял.

Паять нужно быстро, не перегревая банку.

Затем припаял необходимые провода к аккумуляторам, следуя схеме на плате.

Провода изначально взял длиннее, чем того требовалось. После пайки обклеил контакты двухсторонним скотчем.

Гнездо, клеммы и датчик температуры ( ТД ) соединил следующим образом:

Сам датчик имеет примерно вод такой вид.

Его нужно отпаять от минусовой клеммы и припаять к контакту В-, что позволит заряжать батарею родной зарядкой.

Гнездо под второе зарядное сделал на всякий случай, цена одного гнезда около 5 рублей. Если покупать зарядку, то лучше брать с такими параметрами.

Все работает, батарея получилась очень легкой. Удачных и вам переделок.zen.yandex.ru

Виды АКБ, используемых в шуруповертах, и их отличия

Как известно, аккумулятор любого шуруповерта включает в себя несколько батареек, которые соединены в одну цепочку в определенной последовательности. Различают никель-кадмиевые (Ni-Cd), никель-металлгидридные (Ni-MH) и литиевые элементы.

Никель-кадмиевые батареи, в данном случае, являются самыми ходовыми и часто используемыми. Напряжение каждого отдельного элемента составляет 1,2 Вольт, а емкость — 12000 мАч, если мы имеем 12-вольтовый инструмент. Сразу стоит отметить, что, в отличие от литиевых, они подлежат восстановлению, потому что обладают так называемым «эффектом памяти» в виде обратимой потери емкости.

Что касается батареек, в состав которых входит литий, восстановить их емкость с помощью популярного зарядного устройства Imax B6 вряд ли удастся — по причине того, что литий имеет свойство разлагаться с течением времени.

Восстановление аккумулятора шуруповерта аналогичным образом также может не увенчаться успехом и для кадмиевых аккумуляторов. Такая батарея отличается тем, что электролит в них иногда полностью выкипает. Однако в случае с кадмиевыми АКБ шансов «реанимировать» их значительно больше

Но при этом важно не торопиться и не использовать сгоряча распространенные методы «быстрого восстановления» Ni Cd аккумуляторов. Подробнее о том, какой аккумулятор лучше для шуруповерта →

Цена iMax B6 и где купить устройство?

Самый простой вариант – это купить iMax B6 на Aliexpress. На момент написания заметки (март 2016) оригинальное устройство без адаптера питания стоило около 2500 рублей. Модификация со встроенным блоком питания примерно 4200 рублей. Копии iMax B6 стоят дешевле примерно на 700─800 рублей. Оригинальный адаптер питания (4, 60 ватт) стоит 1600─1700 рублей. Но можно найти вполне достойные варианты в пределах 1200 рублей.

Конечно, это имеет смысл если у вас нет никаких зарядок и полно разнотипных аккумуляторов. Если у вас уже есть различные ЗУ под вышеуказанные типы аккумуляторов, то такая покупка теряет смысл.

Вернуться к содержанию

Большие крокодилы

В комплекте нет больших «крокодилов» для авто батареи (только маленькие крокодильчики) – ЭТО МИНУС. Их никак нельзя подсоединить, даже можно сломать! Какой выход, все очень просто — едем либо в хозяйственный магазин, либо в автомобильный и покупаем крокодилы (зажимы) для зарядников (или для проводов прикуривания). Они есть дорогие медные (латунные), есть и дешевые металлические. Нам дорогие не нужны, все же у нас не пусковые токи (всего 4А), нам подойдут и обычные металлические. Стоимость примерно 30 – 50 рублей.

Далее на них просто одеваем малые зажимы и вот что получается, смотрим фото.

Теперь мы можем подсоединиться к токовыводам большого АКБ и нормально заряжать его.
