Измерение токоотдачи батареи
Теоретически таким способом можно замерить фактический ток холодной прокрутки. По стандарту IEC (которому соответствует наш ГОСТ Р 53165-2008) замер производится при температуре электролита минус 18 градусов, при снижении напряжения на клеммах не ниже 8,4 вольт. На практике проблема не только в том, как охладить батарею до нужной температуры.
Например, для аккумулятора с заявленной токоотдачей в 600 ампер потребуется нагрузка мощностью P=U*I=8,4*600=5000 ватт. Сейчас мощные лампочки выпускаются, в основном, в светодиодном исполнении, а они для наших целей, как указано выше, малопригодны. Если применять приборы мощностью, например, 60 ватт, то их понадобится в данном случае 84 штуки.
При желании большую гирлянду собрать возможно, но встанет проблема коммутации больших токов, чтобы контаткы при замыкании/размыкании цепи не приварились. Можно приспособить для этой цели втягивающее реле от стартера автомобиля. Также придется найти тестер с клещами постоянного тока (а такие приборы менее распространены и более дороги, чем измерители переменки) и с пределом измерения в несколько сот ампер. Кроме того, измерение продлится недолго, поэтому надо убедиться, что в мультиметре присутствует функция фиксации пикового значения.
Как проверить напряжение на аккумуляторе
Сначала о буквах (сокращениях) на панели прибора. Постоянное напряжение маркируется как DCV, переменное – ACV. На недорогом устройстве при измерениях U и I нельзя путать (+) и (-). Если ошибка произошла, на экране перед цифрой появится (-). Как проверить напряжение аккумулятора мультиметром: на более качественных изделиях имеется специальная электронная защита от подобных казусов (даже если спутать DCV c ACV). Поэтому для получения данных достаточно перевести переключатель в положение V (вольты).
Цифры на панели обозначают максимум значения. Как измерить напряжение аккумулятора мультиметром точно? Если, например, вы предположительно тестируете АКБ на 12 В, то переключатель поставьте в положение 20 В. Если же не знаете, каким будет конечное значение, начинать стоит с большего предела. Далее:
- Отсоедините минусовый провод от клеммы батареи, выждите несколько часов (например, ночь), прикоснитесь красным щупом тестера к (+) батареи, чёрным – к (-) (температура воздуха при этом должна составлять +18–20 градусов).
- На заряженной АКБ при нормальной плотности электролита (1,27) прибор будет показывать U = 12,6–12,7 В, для гелевых аккумуляторов – 13 В.
- Более низкие показания (до 12 В) говорят о том, что батарея частично разряжена.
- Если на дисплее показания не доходят до 12 В, АКБ требуется восполнить энергию через ЗУ, питаемое от сети.
Как измерить напряжение автомобильного аккумулятора мультиметром под нагрузкой: пустите двигатель и прикоснитесь щупами прибора к клеммам аккумулятора. При отключённых потребителях U = 13,8–14,1 В (показания на разных марках автомобилей могут немного различаться). Затем включите наиболее мощные электрические устройства: дальний свет, отопитель (на максимум), обогреватели (сидений, руля, заднего стекла), мультимедиа. Показания тестера по сравнению с предыдущими должны незначительно измениться (на 0,1–0,2 В). Если это не так, следует проверить степень заряженности аккумулятора и генератор.
Какое напряжение на аккумуляторе автомобиля вообще считается нормальным
Здесь также имеется в виду напряжение заряженного аккумулятора автомобиля без нагрузки. Это 12,5–13,2 В. Последний вольтаж получается по окончании подзарядки. Какое напряжение должен показывать заряженный аккумулятор автомобиля после 12-часовой выдержки с заглушенным двигателем? Это 12,6–12,8 В. Чтобы получить точные данные, измерения осуществляются где-то через 12 часов после того, как двигатель перестал работать. Это может быть, например, утро, когда машина ночь провела на стоянке или в гараже. Перед измерением одну клемму («массу») снимите с аккумулятора. Удержать свой заряд без изменений новая и заряженная батарея ёмкостью, например, 50 А/ч сможет 141 сутки (при плюсовой температуре воздуха), если она отсоединена от бортовой сети автомобиля. При подключении к ней время сохранения заряда уменьшается в 2 раза. Почему? Даже при заглушенном силовом агрегате и выключенном зажигании потребление тока продолжается: например, из-за подключённой сигнализации утечка составляет от 0,02 до 0,05 А/ч.
Минимальное напряжение
Чтобы избежать глубокого разряда батареи, что чревато необратимыми химическими процессами (сульфатацией), и выхода АКБ из строя, необходимо постоянно контролировать напряжение. Минимальное напряжение автомобильного аккумулятора – 10,5 В (воспользуйтесь ЗУ для восстановления работоспособности изделия). Иное дело U = 9 В. При таком значении нормально зарядить изделие можно только качественным ЗУ. Но даже восстановленная АКБ вряд ли будет полноценно работать. Есть, конечно, специальные схемы по десульфатации батареи, но, стоит повториться, 100%-го эффекта это не даст. Подобная ситуация может говорить о возможном замыкании между пластинами.
Под нагрузкой
Измерение напряжения на клеммах аккумулятора под нагрузкой подразумевает использование специального прибора – нагрузочной вилки. Но не забывайте: посредством устройства определяется всего лишь общая работоспособность батареи и степень её заряженности либо, наоборот, разрядки. Данный аппарат не определит ёмкость АКБ и начавшуюся сульфатацию (если она идёт, конечно). Исходя из этого, очевидно, что показания прибора не позволяют сделать вывод о сроке эксплуатации АКБ. Аппарат состоит:
- из корпуса с мультиметром;
- спирали, выполняющей функцию сопротивления;
- проводов, оканчивающихся зажимами типа «крокодил»;
- включателя.
Всего встречается два типа приборов: аналоговые (со стрелкой) и цифровые. Последние пользуются большей популярностью, так как выдают более точные показания. Практически все вилки предназначены для работы при положительной температуре от +1 до +35 градусов. Но есть и дорогие модели, способные исправно функционировать и в тридцатиградусный мороз. Создаваемый прибором ток колеблется в пределах 100–200 А. В некоторых моделях это значение можно регулировать. Время проверки аккумулятора под нагрузкой – не более 10 сек. Интересно, что по стандартам Евросоюза оно доходит до 20 сек. Нормальное напряжение аккумулятора автомобиля без нагрузки – 12,6–12,7 В.
При работающем двигателе
При заведённом моторе напряжение на аккумуляторе автомобиля из-за генератора будет несколько выше – 13,6–14,2 В. Оговорка: в течение десяти минут после пуска оно выше. Проверку напряжения на аккумуляторе автомобиля при работающем двигателе следует производить после того, как мотор проработает хотя бы 15 минут. Далее включите все потребители энергии в авто:
- стеклоочистители;
- обогреватель заднего стекла;
- отопитель (на максимальном режиме);
- дальний свет;
- магнитолу.
Показания вольтметра должны измениться незначительно – на 0,2–0,3 В. Если напряжение аккумулятора автомобиля при работающем двигателе падает на большее значение, возможны проблемы с генератором. Здесь имеет смысл сделать небольшое отступление. В некоторых машинах (например, ВАЗ2108–2115) на конвейере ставят стандартный родной генератор, выдающий 80 А. Если задействовать потребители, а многие ещё пользуются такими штуками, как сабвуфер, усилитель к магнитоле (особенно если громкость вывернуть на полную мощность), то генератор просто не справляется с нагрузкой, и напряжение на АКБ становится меньше нормы. Решить проблему можно только одним способом: приобрести генератор на 100 А (он подходит по креплениям).
Как проверить АКБ
Изучая, как померить емкость аккумулятора мультиметром, необходимо рассмотреть процедуру для батареи транспортного средства. Полноценная проверка автономного источника питания позволит избежать неполадок в электросети автомобиля, продлить срок эксплуатации АКБ.
Сначала аккумулятор необходимо отсоединить от системы машины. Допускается отключать только контакт «минус». Далее нужно включить мультиметр. Режим теста устанавливается в диапазон от 0 до 20 В.
Щупы мультиметра подсоединяют к контактам аккумулятора. К положительной клемме подводится красный провод, а к отрицательному выходу – черный. При правильном выполнении этой процедуры на экране прибора появится результат измерений.
Измерения при работающем двигателе
Поставьте авто на ровную площадку, откройте капот, поставьте на ручник и заведите. При заведенном моторе работает генератор и регулятор напряжения, которые заряжают аккумулятор. Поэтому напряжение на клеммах должно быть в пределах 13,5-14 вольт. В некоторых авто при разряженной АКБ и низкой температуре воздуха электроника автоматически увеличивает напряжение, чтобы ускорить зарядку. При этом оно должно плавно опускаться по мере заряда. Если этого не происходит, в банках активизируется процесс электролиза. Электролит начнет интенсивно выкипать. Перезаряд особенно опасен для современных гелевых батарей с ограниченным газовыделением.
Напряжение менее 13,4 вольт — признак недозаряда. Работа в таких условиях способствует сульфатации пластин и сокращает срок службы батареи.
При измерении напряжения нужно отключить все мощные потребители: фары, отопитель, аудиосистему. Иначе мощности генератора при работе на холостом ходу будет недостаточно для поддержания оптимального уровня напряжения.
Возможно несколько причин пониженного напряжения на клеммах:
- Плохой контакт.
- Поломка генератора.
- Неисправность регулятора напряжения.
Нельзя эксплуатировать машину, аккумулятор которой работает в режиме недозаряда. Нужно безотлагательно локализовать и устранить причину сбоя. Если напряжение на клеммах и выходе генератора сильно отличается, нужно зачистить контакты на АКБ наждачкой или надфилем.
После проверки без нагрузки нужно включить фары и другие мощные потребители энергии, добавить обороты двигателя и повторить измерения. Если на высоких оборотах под нагрузкой напряжение падает до 13,4 вольт и ниже — требуется диагностика системы генератора и блока управления.
Как проверить аккумулятор мультиметром с отключенным двигателем?
Средний показатель, при проверке аккумулятора мультиметром, на неработающем моторе должен находится в пределах 12,5–13 В, при этом верхнее значение указывает на 100 % заряда, а нижнее – на 50 %. Числа приблизительные, но общую картину по ним понять просто. Также не стоит забывать, что снимать показания стоит непосредственно перед поездкой, а не после нее, как только вы заглушили двигатель. Особенно хорошо проводить ее, когда машина некоторое время не использовалась, например, утром, после ночи в гараже. Так видно, насколько хорошо АКБ способен держать заряд.
Теперь вы понимаете, как проверить заряд аккумулятора автомобиля мультиметром. Этот прибор стоит приобрести каждому автомобилисту. Некоторые полагаются на показания бортового компьютера, но он не предоставляет достаточной точности. Встроенный вольтметр подключен к цепи приборов, расходующих энергию, а не напрямую к аккумулятору, следовательно, часть электричества расходуется «по дороге».
Аккумуляторные и обычные батарейки
Все современные батарейки подразделяются на 2 больших вида:
- Обычные (не заряжаемые) – одноразового использования элементы, имеющие емкость от 600-700 до 10 000-12 000 мАч и напряжение – от 1,5 до 9 В.
- Аккумуляторные (перезаряжаемые) – способны к многократной перезарядке. Обладают емкостью до 3000-4000 мАч и напряжением от 1,2-1,5 до 3,6-3,7 В. В зависимости от используемых при производстве материалов, они бывают никель-кадмиевые, литий-ионные, никель-цинковые, никель-металлгибридные.
Основная масса аккумуляторных батарей относится к типу АА.
Внешне аккумуляторный элемент питания можно отличить от обычного по следующим признакам:
- Наличие надписи ««rechargeable», обозначающей, что батарею можно зарядить после того, как она полностью села.
- Выделенная большими цифрами емкость в мАч.
На заметку. Несмотря на бытующее мнение о том, что и алкалиновые батарейки можно много раз подзаряжать, они являются одноразовыми и не предназначены для многоразового использования. Их зарядка может вызвать повреждение или выход из строя дорогого подзарядного устройства для аккумуляторов.
Также отличительной чертой аккумуляторных батарей является их более высокая, по сравнению с солевыми или алкалиновыми аналогами, цена – самый простой аккумулятор имеет стоимость в 5-6 раз больше, чем дорогая обычная солевая или алкалиновая батарея.
Как проверить аккумулятор нагрузочной вилкой. На автомобиле, полезно при покупке + видео
Рано или поздно аккумуляторная батарея выходит из строя. Это может быть по разным причинам, например сульфатация пластин или же осыпание активной массы, да много чего. И знаете такой АКБ может вести себя не предсказуемо, то есть в теплые дни он может запускать двигатель легко и просто, но стоит немного похолодать, например утром, он будет крутить сложно (либо вообще не крутить)! Сразу лезут мысли, в чем дело? Может быть АКБ, может быть генератор, или еще что-нибудь. Но как показывает практика если вашему авто 4 – 5 лет то это скорее всего батарея, и вот ее нужно проверять и при необходимости менять. А как это сделать, как проверить аккумулятор? Спокойно для этого есть «нагрузочная вилка» …
Знаете проверка аккумулятора, особенно при покупке Б/У автомобиля — ЖЕЛАТЕЛЬНА! Как обстоят дела у нас в России — продаю я автомобиль, а у соседа АКБ уже на «подходе» (иногда запускает – иногда нет), вы просто перекидываете их местами, сосед вам еще и денежку дает и все в «шоколаде», кроме ВАС! Вам уже при первых холодах нужно будет «метаться» и искать себе новую батарею. Такой вот бизнес по-русски. А вот если проверить АКБ нагрузочной вилкой при покупке, картина сразу станет ясна. Вот вам и дополнительная скидка, требуйте от продавца.
Как проверить аккумулятор своими руками
Итак, как же проверить работоспособность аккумулятора автомобиля?
Обычному обывателю из всех этих методов доступнее всего лишь тестером проверить аккумулятор автомобиля и визуально его осмотреть, ну и разве что заглянуть вовнутрь (если АКБ обслуживаемая) дабы посмотреть цвет и уровень электролита. А чтобы полностью проверить аккумулятор автомобиля на работоспособность дома нужны еще денсиметр и нагрузочная вилка. Только так картина из состоянием батареи будет максимально ясна.
Поэтому, если таких приборов нет, то минимальные действия которые доступны всем — это использовать мультиметр, линейку и воспользоваться штатными потребителями.
Чтобы сделать проверку аккумулятора без спецсредств, нужно знать его мощность (скажем, 60 Ампер/час) и нагрузить его потребителями наполовину. Например, подключив параллельно несколько лампочек. Если спустя 5 минут работы они стали гореть тускло, значит, АКБ не работает как надо.
Как видите такая домашняя проверка слишком примитивна, поэтому без инструкции как узнать реальное состояние автомобильного аккумулятора не обойтись. Придется подробно рассмотреть принципы и все доступные методы проверки, вплоть до измерения плотности электролита и испытания нагрузкой с имитацией работы стартера.
Проверка
Теперь непосредственно о том, как самому проверить свой аккумулятор нагрузочной вилкой, считав необходимые данные о состоянии АКБ.
Не всем известны нюансы проведения такой процедуры. Принято считать, что это очень сложно. Но если разобраться в том, как пользоваться нагрузочной вилкой и придерживаться инструкций, окажется, что для проверки своего аккумулятора нужно не так много.
Делается эта операция с нагрузкой или без неё.
Тестирование без нагрузки
Для начала о том, как правильно и самостоятельно нагрузочной вилкой проверить свой автомобильный аккумулятор, не используя нагрузку.
Потому самым оптимальным временем станет утро, когда машина постояла ночь. Обязательно проверьте уровень электролита, если нужно, долейте воду.
Нагрузочные вилки мобильные, поэтому для проверки снимать АКБ с машины не обязательно. Оптимально, когда температура батареи составляет около 20 градусов или больше. Если на улице холодно, аккумулятор лучше снять, отнести в дом, дождаться прогрева и затем приступать к тестированию.
Сама диагностика без нагрузки выполняется по такой схеме:
- подключите плюсовой провод с клеммой вилки на плюс АКБ;
- металлический штырь или минусовой провод соединяется с минусом батареи (5-6 сек.);
- смотрите на показатели, указанные на вольтметре.
Если прибор показывает 12,6-12,9 В, это соответствует 100% заряду. Когда диапазон составляет 12,1-12,3 и 12,3-12,6 В, это 50 и 75% заряда соответственно. При показателях около 11,5-11,8 В, вилка показывает полный разряд.
Тестирование под нагрузкой
Завершив первый этап проверки, можно постепенно переходить к следующему шагу. А именно к проверке под нагрузкой.
Теперь более подробно о том, как правильно следует проверить свой аккумулятор от автомобиля нагрузочной вилкой в условиях нагрузки. Нагрузку следует подключать, отталкиваясь от рекомендаций из мануала. Затем коммутируется сама вилка.
Будьте внимательными, поскольку при нагрузке через клемму минуса будет проходить большой ток, что может спровоцировать появление искры.
Что же касается результатов, то они могут быть такими:
- при напряжении выше 10,2 В с АКБ всё хорошо, заряд полный;
- если прибор показывает 9,6 В, заряд составляет примерно 75%, что тоже хорошо;
- допускается показатель около 9,0 В, то есть 50% заряда;
- 8,4 В — это всего 25%;
- если меньше 7,8 В, наблюдается полный разряд.
По завершению тестирования с нагрузкой, проводится ещё одна проверка без нагрузки. В норме прибор должен показать 12,4-12,7 В. Если параметры упали, в одной или сразу нескольких банках аккумулятора имеются проблемы. Нужно проверять уровень электролита, его состояние, герметичность корпуса, наличие проблем с контактами и пр. То есть проводится полная диагностика. Если причина в самой батарее, наверняка придётся покупать новую.
Методика контрольного разряда
Чтобы проверить аккумулятор мультиметром способом контрольного разряда, предварительно рассчитывается нагрузка. Он должна составлять силе тока разрядки. Этот параметр зафиксирован в технической документации, которая прилагается к источнику питания.
Как проверить емкость аккумулятора, если паспорт отсутствует? Данные легко на сайте компании-производителя.
Мультиметр остается подключенным до тех пор, пока сила тока не снизится до 50–60%. Значение, которое было получено, сравнивают с тем, которое прописано в техническом паспорте. Если они существенно отличаются, то рекомендуется замена источника питания.
Проверка других параметров автомобильного источника питания
Современный мультиметр отличается многофункциональностью. С его помощью измеряется не только остаточная емкость аккумулятора.
Нагрузочная вилка — точный способ проверки
Есть ещё один, более точный способ проверки аккумулятора автомобиля. Здесь в качестве инструмента используется специальный прибор — нагрузочная вилка.
Нагрузочная вилка для проверки автомобильных АКБ
Прибор представляет собой достаточно точный вольтметр, параллельно которому встроена нагрузка, обеспечивающая ток 100–200 А. Подключая вилку к аккумулятору, мы заставляем её отдавать большой ток и одновременно измеряем напряжение на клеммах. Использование большого разрядного тока позволяет точно оценить текущее состояние АКБ.
Как проверить батарею при помощи этого прибора? Отключаем АКБ от нагрузки и выдерживаем в таком состоянии не менее 4–6 часов. Первый этап измерения — контроль напряжения без нагрузки. Подключаем кабель вилки (обычно оканчивается «крокодилом») к положительной клемме АКБ. Щупом вида толстого острого штыря касаемся минусовой клеммы АКБ. Считываем показания с прибора (может быть стрелочным или цифровым). Сверяемся с табличкой, приведённой ниже, и выясняем степень заряженности батареи.
Зависимость напряжения от степени заряженности АКБ
| Степень заряженности, % | Напряжение без нагрузки, В | Напряжение под нагрузкой 100 А, В | Степень заряженности, % | Напряжение без нагрузки, В | Напряжение под нагрузкой 100 А, В | |
| 100 | 12,7 | 10,8 | 44 | 12,12 | 9,46 | |
| 94 | 12,6 | 10,66 | 37,5 | 12,06 | 9,3 | |
| 87,5 | 12,54 | 10,5 | 31 | 12 | 9,14 | |
| 81 | 12.48 | 10,34 | 25 | 11,94 | 9 | |
| 75 | 12,42 | 10,2 | 19 | 11,88 | 8,84 | |
| 69 | 12,36 | 10,06 | 12,5 | 11,82 | 8,68 | |
| 62,5 | 12,3 | 9,9 | 6 | 11,76 | 8,54 | |
| 56 | 12,24 | 9,74 | 11,7 | 8,4 | ||
| 50 | 12,18 | 9,6 |
Отсоединяем прибор, подключаем нагрузку. Как это сделать, описано в инструкции к конкретной вилке. В одних приборах она коммутируется мощными переключателями и кнопками, в других устанавливается в ножевые соединители. Снова подключаем. На этот раз щуп устанавливаем быстро и с силой, чтобы уменьшить искрение при подсоединении.
Ждём 4–5 секунд, считываем показания с вольтметра и тут же отключаем нагрузочную вилку. Пока она остывает, а батарея приходит в себя после токового удара, сверяемся с табличкой и смотрим, не выходит ли полученный результат за допустимые пределы. Если измеренное напряжение будет ниже заданного, то с аккумулятором явно что-то не так. На фото ниже под нагрузкой напряжение АКБ просело до 7 В. Батарее явно пора на пенсию.
АКБ явно неисправна или очень глубоко разряжена, что, по сути, одно и то же
Как проверить состояние аккумулятора нагрузочной вилкой
Данная проверка тока заряда относится к более профессиональному методу. Такой способ используют в технических центрах по ремонту автомобилей. Т.к. он дает достаточно точный показания, и к тому же способен работать под нагрузкой.
Нагрузочная вилка – это прибор, который позволяет достаточно точно проверить степень исправности батареи. Состоит он из мультиметра и нагрузочного сопротивления. Существуют и более сложные исполнения прибора, в которых имеется дополнительно амперметр.
Как проверить состояние АКБ автомобиля нагрузочной вилкой? Принцип проверки заключается в следующем:
- Нагрузочную вилку подключают к клеммам АКБ, которое дает ток короткого замыкания. Таким образом, имитируется работа стартера.
- Считываются показания на приборе, которые показывающие, на сколько снизился заряд батареи, когда Вы заведете машину.
| Показания, В | Степень зарядки, % |
| Больше 10,2 | 100 |
| 9,6 | 75 |
| 9 | 50 |
| 8,4 | 25 |
| Меньше 7,8 |
Сколько должен показывать аккумулятор под нагрузочной вилкой? Контроль заряда нагрузочной вилкой – самый точный способ на данный момент. Т.к. он имитирует работу стартера авто. Если в результате проверки прибор покажет просадку напряжения АКБ до 9 Вольт — значит слаб, и необходимо его зарядить. Нормальным считается, когда не меньше 10 Вольт.
Смотрите видео, как проверять аккумулятор нагрузочной вилкой:
Как замерить силу тока и напряжение
Для начала небольшой ликбез по использованию наиболее популярного и недорогого цифрового мультиметра (само собой, от дядюшки Ляо). С его помощью можно измерить величину постоянного и переменного напряжения, силу тока и сопротивление цепи. Некоторые приборы дополнительно позволяют проверить исправность радиоэлементов — диодов, транзисторов, конденсаторов. Сегодня мы его будем использовать для измерения постоянных напряжения и тока.
Цифровой мультиметр (тестер)

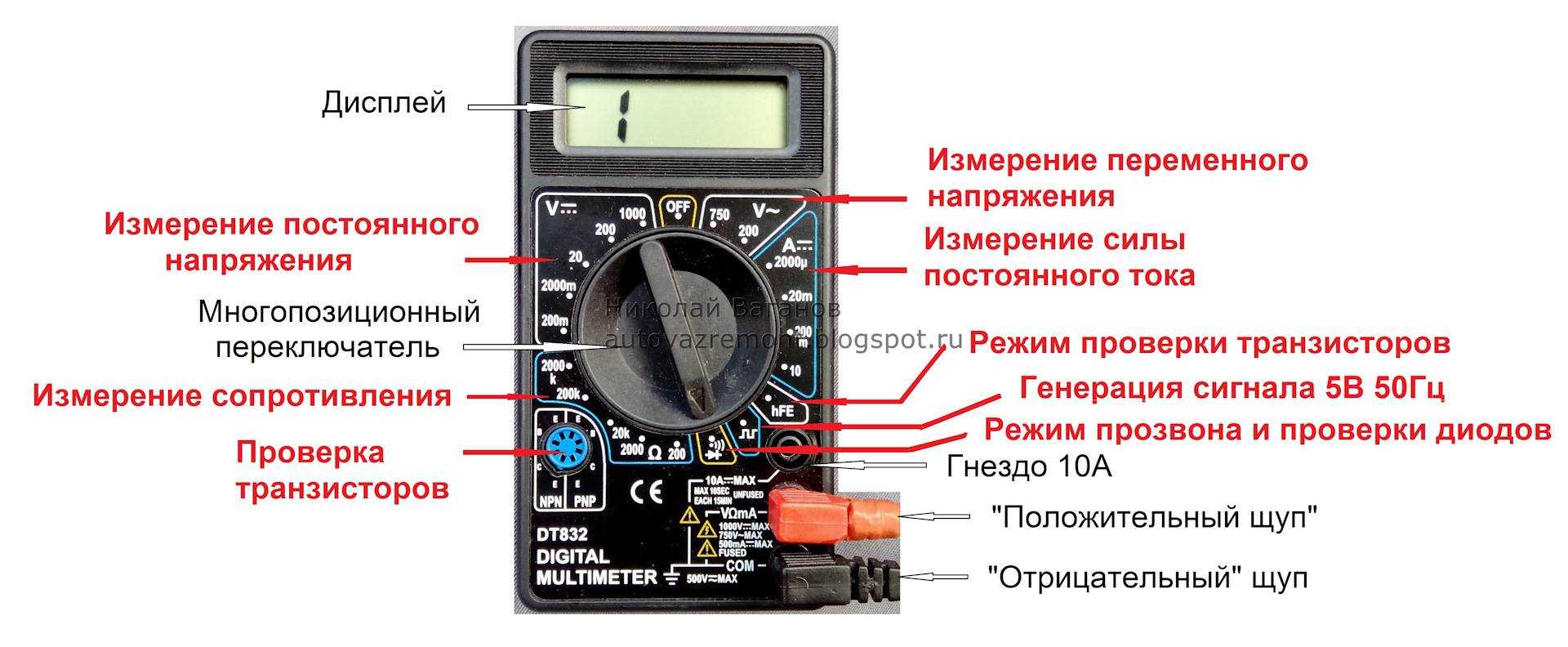

На фото цифрами обозначены:
- цифровой дисплей;
- секция измерения постоянного напряжения (DCV);
- секция измерения сопротивления;
- секция измерения переменного напряжения (ACV);
- секция измерения постоянного тока (DCA);
- переключатель режимов;
- гнездо для измерения постоянного тока на пределе 10 А;
- гнездо для работы во всех остальных режимах;
- общее гнездо.
Для того чтобы провести измерения, подключаем к соответствующим гнёздам щупы, переключателем-крутилкой устанавливаем необходимый режим и предел измерений. Всё просто.
Мнение экспертаАлексей БартошСпециалист по ремонту, обслуживанию электрооборудования и промышленной электроники.Задать вопросВажно! Всё очень просто, но требует внимательности при выборе режима и предела измерения. Стоит ошибиться, выставив, к примеру, режим измерения тока или сопротивления, и замерить напряжение, как прибор будет безвозвратно испорчен
Вроде очевидно, но практически каждый хоть раз, но ошибался.

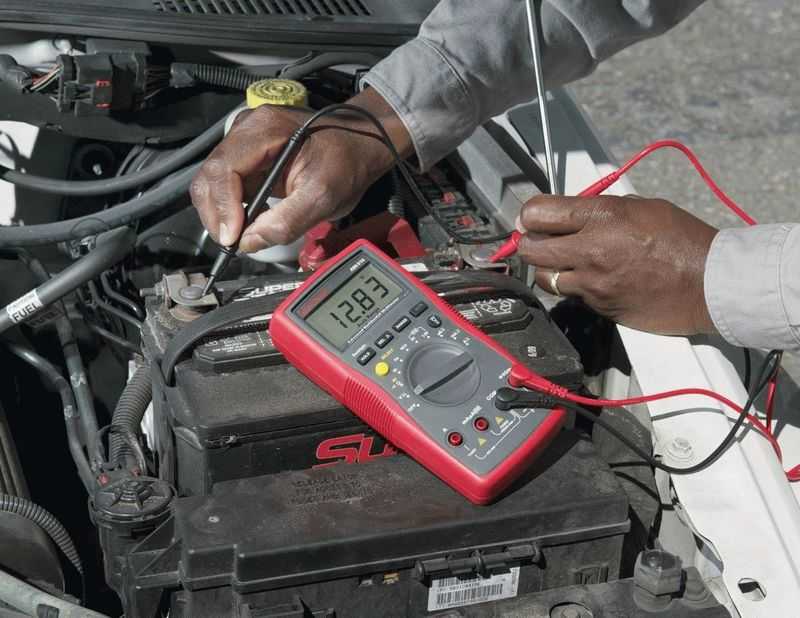

Попробуем при помощи этого прибора проверить напряжение аккумулятора автомобиля. Вставляем провода со щупами в гнёзда 9 и 8. При этом щуп, установленный в гнездо 9, будет минусовым. Устанавливаем переключатель режимов в секцию 2. Автоматически загорается дисплей. Теперь нужно выбрать диапазон измерений. Точнее, верхний предел измерения. Он должен быть не ниже измеряемого напряжения. АКБ автомобиля выдаёт примерно 12 В, поэтому нас вполне устроит предел 20. На нём мы прибор точно не перегрузим. Устанавливаем крутилку на 20 DCV.
Касаемся щупами клемм батареи и считываем показания с дисплея. При этом полярность подключения щупов можно не соблюдать. Если мы перепутали полярность подключения, перед показаниями на дисплее высветится «-». Это нормальный режим работы мультиметра.
Напряжение на клеммах этой АКБ составляет 12,44 В, щупы подключены в правильной полярности
Для проверки работы генератора был выбран предел 200 В

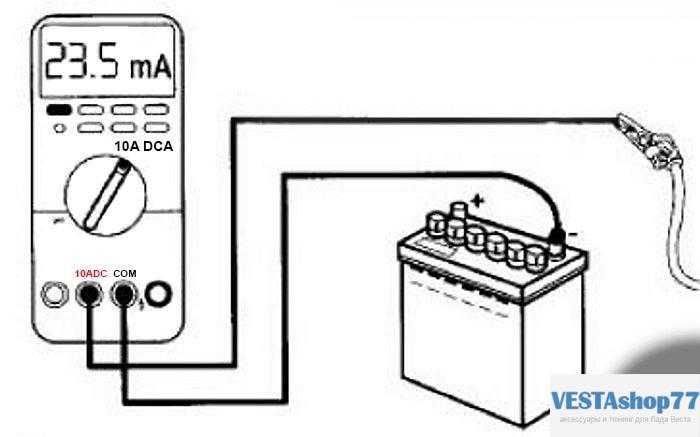

Как измерить силу тока мультиметром? В качестве примера произведём замер утечки тока во время стоянки автомобиля при выключенном зажигании. Поскольку мы не знаем, насколько велик будет ампераж, устанавливаем прибор в режим измерения максимального тока — 10 А. Секция, естественно, DCA (поз. 5 на первом фото). Измерительный щуп переставляем из гнезда 8 в гнездо 7. Щуп в гнезде 9 оставляем.
Выключаем зажигание, обесточиваем дополнительное нештатное электрооборудование, если оно есть (навигатор, видеорегистратор и т. п.). Сбрасываем с одной из клемм аккумулятора наконечник и в разрыв включаем мультиметр. Закрываем двери, ставим автомобиль на охрану. То есть паркуем его для длительной стоянки. Через некоторое время машина «уснёт», и можно считать показания тока утечки с дисплея тестера. На фото ниже ток составляет 330 мА. Это очень много. Либо мы забыли что-то отключить, либо бортовая сеть автомобиля неисправна.
Ток утечки составляет 330 мА, полярность подключения щупов обратная
Тесты аккумуляторной батареи на уровень емкости
Понятие емкости АКБ означает то, какое время она может проработать с оптимальной отдачей определенного количества заряда при определенных показателях U. Емкость измеряется в ампер-часах, и на каждом аккумуляторе, как правило, проставлены показатели его номинальной емкости. Самый распространенный способ проверки уровня емкости батареи — это использовать для нее определенную нагрузку.
Это интересно: Новые технологии в IT-индустрии
Лучше всего будет использовать нагрузку, временно выкрутив автомобильную фару, потому что фара имеет подходящую по всем параметрам мощность 35-40 Ватт. Это означает, что фара при подключении к аккумулятору заберет нужную половину тока для того, чтобы можно было узнать, в норме ли находится емкость АКБ. Если фара будет быстро гаснуть, значит, емкости в батарее, к сожалению, недостаточно.
Для того, чтобы определить, в норме ли емкость АКБ, нужно сделать следующее:
- отключить батарею от генератора автомобиля;
- подключить фару-нагрузку;
- оставить батарею в таком положении, пусть работает под нагрузкой около двух минут;
- отсоединить фару;
- выставить на мультиметре режим измерения вольтажа (напряжение);
- произвести замеры показателей.
При исправности и достаточном уровне емкости аккумулятора U обязательно должно превышать 12,4 В. Эту цифру следует запомнить. Если напряжение проверяемой АКБ составляет 12,4 В и меньше — это тревожный сигнал о том, что с такими показателями батарея не сможет долго проработать и в любое время может выйти из строя.
Также можно проверить, в норме ли емкость батареи, используя способ под названием «контрольный разряд». Это значит, что АКБ нужно зарядить и провести ей нагрузку так, чтобы обеспечить силу тока при разрядке, равную той, которая обозначена в техническом паспорте аккумулятора.
Для этого проводим следующие действия:
- полностью заряжаем батарею;
- проводим нагрузку в соответствии с показателями, обозначенными в ее техпаспорте;
- в цепь подключаем мультиметр — он будет показывать уровень ампеража;
- следить за показаниями мультиметра и отметить время, в течение которого ампераж уменьшится на 50 процентов и больше;
- сравнить полученные данные с данными тока в техпаспорте аккумулятора.
Если различия между этими показателями небольшие, батарея вполне годна к дальнейшему использованию, емкость в порядке. Если же разница большая, это сигнал к тому, чтобы либо пора зарядить АКБ, либо произвести ее замену при необходимости. Непосредственно цифр, указывающих на емкость батареи, с помощью тестера не получить.
Это интересно: Сберегаем тепло термокейсом для аккумулятора
Назначение и различия мультиметров
Мультиметр — это электроизмерительное устройство, сочетающее в себе несколько функций. В продаже встречаются измерительные устройства как бытового, так и профессионального класса. Существенное различием между этими классами заключается в точности полученного результата, что в конечном счёте отражается на цене приборов. Устройства бытового класса позволяют проводить измерения различных величин в широком диапазоне значений с невысокой точностью, в то время как профессиональные тестеры более ориентированы на небольшую группу измерений с небольшой погрешностью.
По принципу действия измерители подразделяются на два типа:
- аналоговые;
- цифровые.
В основе принципа работы аналогового тестера лежит преобразование измеряемого сигнала в силу тока, с последующей его визуализацией в виде отклонения стрелки на определённую величину. Цифровой же прибор, имея в своём устройстве микроконтроллеры, преобразует полученный сигнал в напряжение, а уже после, обработав его, выводит на дисплей в виде цифр.
Вольтамперметр стрелочного типа
Основным элементом такого типа прибора является электромеханическая головка. Будучи выполненной в виде рамки со стрелкой и находясь под действием переменного магнитного потока, она преобразует электрический сигнал, который поступает через измерительные щупы и элементы прибора, в механическое отклонение стрелки. Сила этого отклонения связана с величиной тока регистрируемой головкой.
Погрешность вычисления такого рода устройства зависит от чувствительности измерительной головки. Вероятность ошибки измерения стрелочным тестером обозначается числом, например, 0,1 или 2,0, и называется классом точности. Так, устройство с диапазоном измерения от нуля до 25 вольт и классом точности 1, сможет определить значение напряжения на автомобильной батарее с погрешностью 0,25 вольт. Достоинством аналогового типа по сравнению с цифровым является инерционность и слабое восприятие к внешним помехам, что позволяет с неплохой точностью проверить аккумулятор тестером.
Измеритель цифрового вида
Работа цифрового измерителя напряжения построена на использовании в своей схемотехнике аналого-цифрового преобразователя (АЦП). Эта микросхема является ядром устройства, от качества которой в большей мере зависит погрешность полученного результата. Кроме этого, класс точности зависит от параметров радиодеталей в приборе, качества реализации защиты от внешнего негативного влияния электромагнитных полей. Основной характеристикой такого типа устройств является разрядность. Чем выше класс разрядности тем точность измерения будет больше.
Например, если использовать мультиметр для проверки аккумулятора автомобиля со значением разрядности 2, погрешность результата будет составлять около 10%. Среднее значение бытового класса приборов при измерении напряжения постоянной величины составляет всего около 0,3 процента.
Немаловажной характеристикой цифрового тестера является и разрядность дисплея. Эта характеристика обозначает, сколько цифр может вывести прибор на экран
Например, когда разрядность равна 3 3/4, это обозначает, что наибольшее значение величины измерения составит 3999. Тут следует отметить, что точность мультиметра не зависит от разрядности экрана, которая характеризует именно качество экрана.
