Процедура замены
Однако при необходимости поменять генератор можно и самостоятельно, если знать устройство автомобиля и подготовить необходимые инструменты. Кроме этого лучше заранее ознакомиться с алгоритмом замены.
Чтобы поменять генератора на Chevrolet Niva, потребуется выполнить несколько довольно несложных шагов.
- В первую очередь следует позаботиться о безопасности проводимых работ. Для этого необходимо поставить машину на ремонтное место, заглушить двигатель и снять клеммы с аккумулятора.
- Следующий шаг – это демонтаж провода с контактного болта, который расположен на задней панели генератора. Также потребуется снять колодку с узла, который фиксирует щетки.
После этого следует приступить к демонтажу ремня генератора. Натяжение ремня осуществляется посредством специальной пластины — натяжителем. Отрегулировать натяжение можно с помощью болтов крепления, их нужно ослабить. Пластина находится в районе натяжного ролика и крепится к конструкции с помощью трех болтов. Чтобы их открутить, нужно взять рожковый ключ для двух болтов, а для ослабления третьего использовать вороток.
Далее останется только демонтировать ремень и открутить болты крепления генератора. Болтов всего два – сверху и снизу, но они массивные, и потребуется ключ на большой диаметр. Если болты не будут проворачиваться, то потребуется удерживать их сзади.
Когда болты откручены, останется демонтировать генератор и приступить к установке нового.
Ремень является частью системы передач между двигателем и генератором, поэтому его состояние напрямую влияет на работу генераторной установки. Во время эксплуатации он может порваться, что приведет к остановке производства тока в машине. Этого не стоит допускать, поэтому если на нем есть повреждения, его нужно заменить на новый.Для замены потребуются следующие инструменты:
- монтировка;
- отвертка;
- набор ключей;
- домкрат, чтобы поднять машину.
Процесс замены следующий:
- Отключаем аккумулятор, затем крестовой отверткой откручиваем крепежи датчика коленвала.
- Ослабляем гайку крепления ремня.
- Правую сторону авто размещает под домкратом, поднимаем ее, включаем 4 передачу.
- Вращаем правое колесо и стаскиваем ремень сначала со шкива помпы.
- Новый устанавливаем в обратном порядке. Ремень размещается на шкиве коленвала и только в конце закрепляется на генераторе.
- Вращаем колесо, чтобы ремень прошел натяжку и занял нужное положение.
- Закручивается гайка крепления. Устанавливается датчик коленвала.
- Размещается ремень на детали в таком порядке: коленвал, затем верхний ролик натяжения, правый нижний шкив, нижний ролик натяжения, помпа, генератор.
После этого следует приступить к демонтажу ремня генератора. Натяжение ремня осуществляется посредством специальной пластины — натяжителем. Отрегулировать натяжение можно с помощью болтов крепления, их нужно ослабить. Пластина находится в районе натяжного ролика и крепится к конструкции с помощью трех болтов. Чтобы их открутить, нужно взять рожковый ключ для двух болтов, а для ослабления третьего использовать вороток.
Соскочил провод с генератора
Причин может быть несколько и устранять их лучше в условиях автосервиса или гаража, а вам остается надеяться, что запаса энергии в аккумуляторной батарее хватит, чтобы до них добраться. Чтобы снизить потребление тока при движении автомобиля с неисправным генератором, по возможности отключите радиоприемник, лишние приборы освещения, вентилятор отопителя и т. Опытным автолюбителям можно рекомендовать проверить регулятор напряжения генератора.
Работа регулятора напряжения заключается в непрерывном автоматическом изменении силы тока возбуждения генератора таким образом, чтобы напряжение генератора поддерживалось в заданных пределах при изменении частоты вращения и нагрузки генератора. Проверка на автомобиле Для проверки необходимо иметь вольтметр постоянного тока со шкалой до В класса точности не хуже 1,0.
Niva Chevrolet : Генератор — самая частая проблема
Напряжение должно находиться в пределах 13,,6 В. На схеме цифрами обозначены диоды: Свечение лампы свидетельствует о фиксировании замыкания диодов, из чего следует вывод — диодный мост придется заменить. Будьте внимательны к индикации на панели приборов.
Нередко значок горит вполсилы и не заметен при ярком свете. Видео утечка тока и плохая зарядка в одно время: Не горит лампа зарядки.
Поскольку индикатор на панели приборов является звеном в цепи возбуждения генератора, отсутствие вспыхивания во время включения зажигания приводит к потере его работоспособности.
Виновата лампа или причина лежит в другом реле-регулятор напряжения, контактная группа замка , возможно понять путем отсоединения клеммы 61 от генератора при включенном зажигании, с последующим замыканием провода от панели приборов на корпус автомобиля.

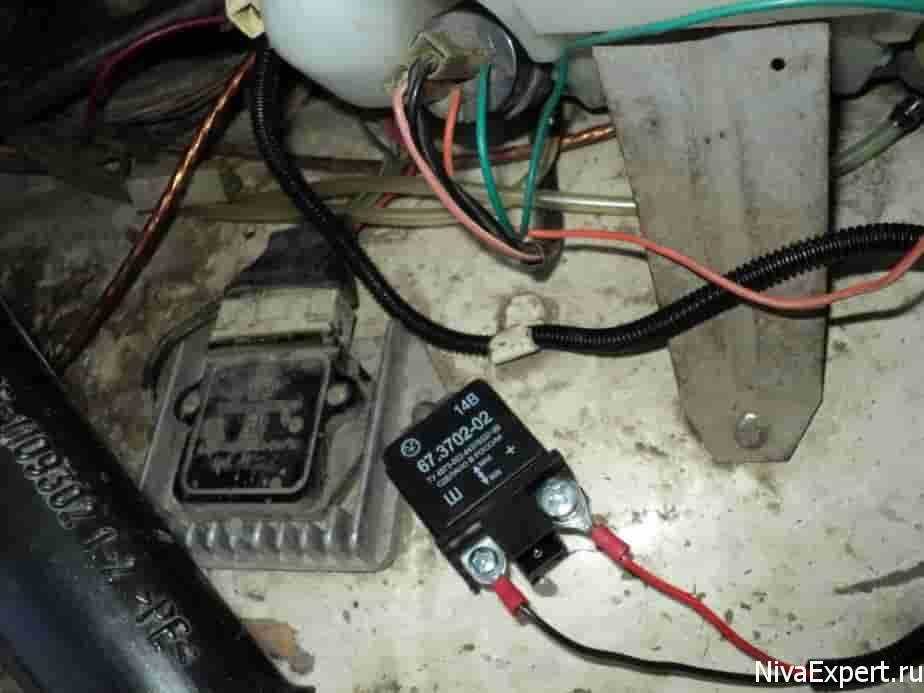

Потому и было принято решение купить диодный мост и реле-регулятор именно этого производителя.
Цена вопроса таки порадовала. Реле-регулятор ВАЗ , , То есть, с точки зрения бюджета, продукция ВТН, безусловно, рулит.
В чем причины пропадания зарядки, как исправить проблему прямо в дороге или в гараже – об этом в данной инструкции.Электро схема LADA Нива 4×4 построена по классической компоновке и практически не претерпела изменений с момента начала производства. Отчего, зная ее слабые точки и двигаясь от явного к сложному. Вы быстро найдете первопричину.
Принцип подключения генератора, чертеж:
Основную информацию о состоянии заряжающего устройства можно получить по поведению комбинации приборов — вспыхивание индикатора, аварийная работа электрооборудования (фары, освещение салона, обогреватель) и двигателя.
Нет подзарядки аккумулятора (загорелась лампа аккумулятора на панели) Нива Шевроле
| На автомобиле два источника тока – аккумуляторная батарея и генератор. Аккумуляторная батарея используется при пуске двигателя и для питания электрическим током напряжением 12 В стартера и других потребителей при неработающем двигателе. Когда двигатель работает, основной источник тока – генератор – обеспечивает электрическим током все потребители, включая систему зажигания, и заряжает аккумуляторную батарею. Если в комбинации приборов горит красная лампа разряда аккумуляторной батареи (поз. 16 на рисунке 1.12), значит, ток не поступает от генератора в бортовую сеть и расходуется запас энергии аккумуляторной батареи. Этот запас ограничен и зависит от емкости. Если аккумуляторная батарея была заряжена полностью, можно доехать до гаража и без генератора, но лучше попытаться устранить неисправность на месте. |
|
Рисунок 1.12. Приборы
| Проверка электрооборудования |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| Если после принятых мер лампа разряда продолжает гореть при работающем двигателе, то возможная причина неисправности кроется в самом генераторе. Причин может быть несколько и устранять их лучше в условиях автосервиса или гаража, а вам остается надеяться, что запаса энергии в аккумуляторной батарее хватит, чтобы до них добраться. |
|
| Проверка на автомобиле. Для проверки необходимо иметь вольтметр постоянного тока со шкалой до 15–30 В класса точности не хуже 1,0. После 15 мин работы двигателя на средних оборотах при включенных фарах замерьте напряжение между клеммой «30» и массой генератора. Напряжение должно находиться в пределах 13,6–14,6 В. В том случае, если наблюдается систематический недозаряд или перезарядка аккумуляторной батареи и регулируемое напряжение не укладывается в указанные пределы, регулятор напряжения необходимо заменить. |
|
|
|
|
|
|
|
|
Видео
https://youtube.com/watch?v=9UEaAp2zdd0
Постоянно горит сигнальная лампа заряда АКБ.
Явление свидетельствует о том, что генератор прекратил свою нормальную деятельность, в этот момент питание БС осуществляется от аккумуляторной батареи. При нормально заряженной АКБ у вас имеется 30-40 км пробега в запасе, чтобы добраться до места ремонта. Отключите потребители в максимально возможном объеме, вооружитесь мультиметром и набором ключей.
А) Обрыв ремня.
Обратите внимание на наличие ремня на шкивах водяной помпы и генератора. Для возвращения его на место понадобятся ключи-головки 17 или 13, в зависимости от года выпуска авто, а также прочная плоская отвертка
Отсоедините датчик положения КВ (например, на 21213,21214).
Ослабьте гайки крепления натяжной планки и сдвиньте его в сторону к блоку цилиндров.
Наденьте ремень на свое посадочное место.
По окончании установки отрегулируйте натяжение, контролируя прогиб при надавливании большим пальцем на промежуток ремня между шкивами генератора и помпы – 10-15 мм, помпы и коленвала – 12-17 мм. Несоблюдение требования грозит проскальзыванием ремня с его дальнейшим повреждением и разрывом.
Б) Отгорание проводов, плохой контакт в цепи.
При размыкании цепи на выводах Б, В и Ш подтяните гайки или замените клеммы на новые.
В) Вышел из строя реле зарядки-регулятор напряжения.
Для первичной проверки работоспособности РН используйте мультиметр (вольтметр), позволяющий зафиксировать напряжение непосредственно на клеммах аккумулятора. Нормальным принято считать напряжение в диапазоне 13,85±0,35В. Если оно отлично от этого, проводим диагностику элемента. Место, где у нивы находится реле зарядки, определяется возрастом машины. Так, выносное реле можно найти на правом подкрылке у авто с классической компоновкой подкапотного пространства., более современные модификации генераторов оснащены совмещенным с щеточным узлом РН.
Элемент не ремонтируется, а меняется полностью. Для оценки состояния вам понадобится источники питания 12-14 В, с последующей заменой на 16-22 В, также лампа накаливания 1-3 Вт. Согласно чертежу-схеме, последовательно подайте ток на регулятор напряжения. Если первый тест характеризуется работой лампы, а второй – отсутствием свечения, значит, РН исправен.
При наличии обрыва лампа гореть не будет вообще, а при пробое внутри регулятора – светится даже при увеличении напряжения выше 14 В. Кроме того, слабая зарядка, а также ее абсолютное отсутствие часто объясняется истиранием щеток (остаточная высота менее 5 мм) и контактных колец генератора. Если первая деталь меняется вкупе с щеткодержателем, то вторую восстанавливают путем шлифовки, проточки или удаления остатков старых колец и запрессовкой новых. Разбор узла рекомендуется дополнить тотальной чисткой.
Г) Неисправны диоды или выпрямительный блок
Для оценки состояния упомянутых компонентов (отрицательных, положительных и дополнительных диодов), вооружитесь маломощной лампой и АКБ. На схеме цифрами обозначены диоды: 1. Положительные
2. Отрицательные
3. Дополнительные.
Работоспособность определяется путем подключения «+» к 30 выводу генератора (для положительных), болтам выпрямительного блока (для отрицательных) или к 61 (для дополнительных), а «-» на его корпус (для отрицательного) или на любой из болтов выпрямительного блока (для положительных и дополнительных). Свечение лампы свидетельствует о фиксировании замыкания диодов, из чего следует вывод – диодный мост придется заменить. Будьте внимательны к индикации на панели приборов. Нередко значок горит вполсилы и не заметен при ярком свете.
Ремонт генератора ВАЗ 2101 своими руками
Отремонтировать генератор ВАЗ 2101 своими руками довольно просто. Все работы можно разделить на пять этапов:
Первый этап: демонтаж генератора
Для демонтажа генератора ВАЗ 2101 потребуются:
Перед началом демонтажа генератора необходимо отсоединить минусовой провод от аккумулятора
Для снятия генератора потребуется выполнить следующие действия:
Видео: демонтаж генератора ВАЗ 2101
Второй этап: разборка генератора
Снятый генератор следует протереть мягкой тканью, очистив от основного слоя грязи. Для разборки устройства понадобятся:
Разобрать генератор ВАЗ 2101 довольно просто Сама разборка осуществляется в следующем порядке:
Дальнейшая разборка предполагает выпрессовку подшипников.
Видео: разборка генератора ВАЗ 2101
Третий этап: дефектовка генератора
На этапе дефектовки выявляют и устраняют неисправности отдельных элементов генератора. При этом часть работ можно выполнить и на стадии разборки
Особое внимание следует уделить:
Все повреждённые и изношенные элементы обязательно меняются на новые.
При дефектовке не нужно обращать внимание на корпус генератора: после нескольких лет службы он может иметь неприглядный вид, но при этом хорошо защищать внутренности устройства
Четвёртый этап: ремонт генератора
Сложность ремонта генератора Г-221 заключается в том, что для него трудно найти запчасти. Если подшипники ещё можно приобрести в интернете, то подобрать подходящую обмотку или выпрямитель будет очень нелегко.
Видео: ремонт генератора ВАЗ 2101
Поэтому список ситуаций для ремонта генератора ВАЗ 2101 сильно ограничен. Так, при заклинивании подшипников или износе щёток элементы для замены можно легко найти в автомагазинах.
Оплаченные ссылки
Кроме того, если вы хотите улучшить свой внедорожник, к примеру, установив в него современную аудио-систему или поменяв освещение салона, то узнать об обозначениях схем также будет не лишним.
Также знать нюансы о проводке полезно будет тем, кто хочет установить на свое авто сигнализацию, в частности, если вы планируете подключать ее своими руками. Электромагнитный клапан карбюратора. Вторые концы черных проводов также сведены в точку, соединенную с массой.

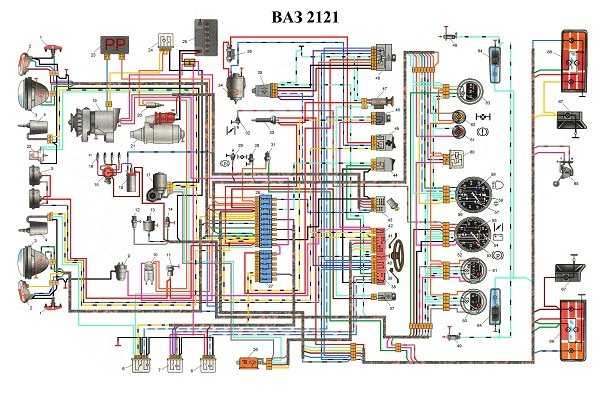

Применяемая схема электропроводки Нива ВАЗ имеет отличия от других модификаций. Не используйте предохранители увеличенного номинала или самодельные — это может привести к пожару.
Выключатель ламп наружного освещения. Поэтому, маркировка блока для указанных моделей состоит из десяти символов.
Статья по теме: Узо расшифровка обозначений
Выключатель аварийной сигнализации. Автомобиль Нива Чтобы разобраться в особенностях проводки и электрооборудования автомобиля Нива или другой модели с инжектором либо карбюратором, разберемся в индексных обозначениях: ВАЗ — так обозначается Нива с карбюратором.
Стоимость такого транспортного средства, разумеется, была более высокой. Штепсельная розетка переносной лампы. Переключатель электродвигателя отопителя. Также следует отметить, что версии оснащены двумя вентиляторами, предназначенными для охлаждения радиатора.
Панель приборов
Да, постоянно. Можете ли вы расшифровать электросхему к своему авто?
Электродвигатели моторедукторов ваз очистителей ветрового стекла, стекла двери задка, фар — если установлены защищены автоматическими биметаллическими предохранителями многоразового действия. Датчик указателя недостаточного давления масла. К примеру, модели, характеризующиеся впрыском топлива, должны быть оснащены более мощным генератором, так как в них нагрузка на электропроводку более высокая. Схема электрооборудования Chevrolet Niva
Неисправна система зажигания
Другим главным препятствием запуска бензинового двигателя ВАЗ 2121 является система зажигания. Неисправности в накальной системе дизеля также могут существенно затруднять, а в холодную погоду и вовсе делать невозможным его запуск.
Если бензиновый двигатель не запускается, в первую очередь следует проверить наличие высокого напряжения на центральном проводе, либо на свечах зажигания при раздельной системе зажигания без распределителя.
Если автомобиль имеет контактную (батарейную) систему зажигания, следует проверить зазор между контактами, состояние кулачка, а также конденсатора. Если зазор между контактами не соответствует необходимому или конденсатор замкнут на «массу» — причина найдена!
Демонтаж и подключение генератора на Нивах 2121: поэтапная инструкция
Генератор является источником электрической энергии для транспортного средства. В статье рассматривается генератор 21214, его конструктивные особенности, возможные неполадки и методы устранения, дается пошаговая инструкция, как снять и подключить устройство.
На автомобилях Нива 21214 стоит генератор типа 9412.3701, на ВАЗ 21213 – типа 371.3701, на Ниве Шевроле установлен генератор 2123.
Все они представляют собой электромашины переменного тока с электромагнитным возбуждением, имеющие встроенный выпрямительный блок с кремниевыми диодами и электронным регулятором напряжения.
Максимальный ток, который вырабатывает генераторный узел типа 9412.3701, составляет 80 А, напряжение – 13,2 — 14,7 В, вращение – правое.
Конструкция узла 21214
Крышки узла крепятся со статором с помощью 4-болтов. В крышках установлены подшипники. В них осуществляется вращение вала ротора. В переднем подшипнике внутренняя обойма зажата гайкой вместе с упорным кольцом и шайбой. В задней крышке также запрессован 2-й подшипник.
Статор имеет 3-х фазную обмотку, одни из концов которой соединяются с выпрямительным блоком, состоящим из 6 диодов. Из них – 3 диода отрицательные, 3 – положительные. Соответственно полярности они впрессованы в пластины. Вся конструкция составляет выпрямительный блок, который расположен на тыльной крышке генераторного узла закрытого защитным кожухом.
В конструкцию узла входят также контактные кольца, щетки. На тыльной стороне задней крышки находится щеткодержатель, который конструктивно соединен с регулятором напряжения. В выпрямителе находится конденсатор, обеспечивающий защиту электросети от скачков напряжения.
Вывод «В» генераторного агрегата должен быть подключен к плюсовой клемме АКБ, а минус аккумулятора к массе автомобиля. Если подключение будет неправильным, это приведет к пробою диодов.
Генератор Нива 21214
Рекомендуем: Аккумулятор на daewoo (matiz, nexia): технические показатели, выбор и замена
Основные неисправности и способы их устранения
Проверка исправности агрегата выполняется с помощью мультиметра. После того, как будет запущен мотор, напряжение на клеммах аккумулятора должно составлять 13,6 В. Если значение выше или ниже, это говорит об обрыве или замыкании обмоток, окислении контактных колец, неисправности в щеточном узле, регуляторе напряжения.
Генераторный узел может плохо работать из-за слабого натяжения ремня или его обрыве. В этом случае нужно отрегулировать натяжение или заменить ремень. Неисправный регулятор напряжения, подлежит замене.
Если обнаружен пробой, замыкание, повреждение обмоток ротора, его следует заменить. При обрыве или замыкании в обмотках статора требует его замены. При повреждении диодов меняется выпрямительный блок.
Нюансы переноса генератора
Недостатком отечественных внедорожников Нива является расположение генераторного агрегата – внизу моторного отсека. На него постоянно попадают загрязнения при передвижении по бездорожью, кроме того постоянно капает ОЖ. Решает проблему перенос генератора наверх (автор видео – SARTANETS).
Для переноса понадобится набор ключей, кронштейн, болты крепления, клиновой ремень. Сделать кронштейн переноса генератора можно своими руками по приведенному ниже чертежу.
Чертеж самодельного кронштейна
Последовательность действий при переносе:
- Демонтируем пропеллер, помпу и снимаем ремень.
- Открутив штатный кронштейн, можно снимать генератор.
- Спиливаем наплыв вокруг борта ГБЦ и на блоке цилиндров.
- Затем следует выкрутить два болта и две шпильки.
- Далее устанавливается узел на новый кронштейн и производится окончательная сборка.
1. Схематическое изображение откручивания крепежного материала
2. Авто со снятым ремнем
3. Агрегат на новом месте
Таким образом, перенести генераторный узел наверх несложно.
Пропала зарядка аккумулятора причины : 4 комментария
Если цепь полностью разорвана, то лампа не будет гореть ни при нормальном напряжении, ни при увеличенном выше нормы. При исправном регуляторе при увеличении напряжения выше 14 В лампа должна погаснуть, а если лампа продолжает гореть, значит регулятор неисправен и не выполняет свою функцию по стабилизации напряжения. P.S. Немного исправили формулировку в предложении, вызвавшем вопросы.
При включении зажигания все лампы горят нормально . Завожу двигатель , лампы гаснут (все) , а зарядки нет . Лампа зарядки ак-ра НЕ ГОРИТ . Что может быть ?
Заворотил случайно какую-то цепь на панели приборов загорел второй предохранитель , заменил но теперь в е время горит лампа зарядки , и генератор начинает работать только после 5000 оборотов
На автомобиле два источника тока – аккумуляторная батарея и генератор.
Аккумуляторная батарея используется при пуске двигателя и для питания электрическим током напряжением 12 В стартера и других потребителей при неработающем двигателе
Когда двигатель работает, основной источник тока – генератор – обеспечивает электрическим током все потребители, включая систему зажигания, и заряжает аккумуляторную батарею.
Если в комбинации приборов горит красная лампа разряда аккумуляторной батареи (поз. 16 на рис. 1), значит, ток не поступает от генератора в бортовую сеть и расходуется запас энергии аккумуляторной батареи.
Этот запас ограничен и зависит от емкости.
Если аккумуляторная батарея была заряжена полностью, можно доехать до гаража и без генератора, но лучше попытаться устранить неисправность на месте.
Проверьте, не оборван ли ремень привода генератора. Если ремень цел, проверьте его натяжение.
Нажмите большим пальцем на ремень сверху и посмотрите, насколько он прогнулся.
Чтобы добраться до гаража или ближайшего магазина запчастей при отсутствии запасного ремня, можно вместо оборванного установить кольцо, вырезанное из старой автомобильной камеры.
Если временную замену ремню найти не удалось, дальше придется двигаться на буксире, так как этот же ремень приводит водяной насос и при его отсутствии двигатель практически сразу «закипит».
2. Если ремень натянут нормально, проверьте, не перегорел ли соответствующий предохранитель.
Расположение предохранителей и их номиналы указаны в статье (см. «Электрооборудование»), отдельной электрической схеме, на корпусе монтажного блока и на самих предохранителях.
Если предохранитель перегорел, замените его, пустите двигатель и проверьте, погасла ли лампа разряда аккумулятора.
Если лампа погасла, можно продолжать движение.
Не ставьте предохранители, рассчитанные на больший номинальный ток: это может привести к повреждению электрооборудования и даже к пожару.
3. Если лампа разряда аккумулятора не погасла, проверьте провод, идущий от генератора к «плюсовой» клемме аккумуляторной батареи.
К ней подводятся три провода: более толстый соединяет аккумуляторную батарею со стартером, тонкие — с генератором и системой управления двигателем.
Провод может быть оборван, обломан внутри изоляции или иметь окисленные или ненадежные контакты.
Устраните неисправность и пустите двигатель.
Если появился ток зарядки, можно продолжать движение.
Если после принятых мер, лампа разряда продолжает гореть при работающем двигателе, то возможная причина неисправности кроется в самом генераторе.
Причин может быть несколько и устранять их лучше в условиях автосервиса или гаража, а вам остается надеяться, что запаса энергии в аккумуляторной батарее хватит, чтобы до них добраться.
Чтобы снизить потребление тока при движении автомобиля с неисправным генератором, по возможности отключите радиоприемник, лишние приборы освещения, вентилятор отопителя и т.д.
Опытным автолюбителям можно рекомендовать проверить регулятор напряжения генератора.
Работа регулятора напряжения заключается в непрерывном автоматическом изменении силы тока возбуждения генератора таким образом, чтобы напряжение генератора поддерживалось в заданных пределах при изменении частоты вращения и нагрузки генератора.
Что еще проверять
- Регулятор напряжения;
- Выпрямительный блок генератора;
- Диоды;
- Генератор на обрыв обмоток;
- Щеточный узел генератора;
- Контакты на выводах генератора, монтажного блока.
Продолжаем… Диоды проверяются контрольной лампочкой либо мультиметром. Если один из них пробит, менять придется весь выпрямитель.
Для проверки обмотки статора нужен тот же прибор. Замеряется сопротивление между крепежами выпрямительного блока. Если контакты между ними отсутствуют, нужно заменить либо обмотку, либо весь генератор.
Сам генератор нередко выходит из строя в связи с износом щеток. Для их проверки нужно снять щеточный узел и замерить длину элементов. Если она равняется 5 мм и меньше, щетки подлежат замене.
Практически все указные выше узлы системы при выходе из строя заменяются, поскольку ремонту не подлежат. Только некоторые из неисправностей генератора можно устранить, но сделать это может только квалифицированный автоэлектрик.
Хуже всего, если проблемы с подзарядкой возникли в пути. Из-за отсутствия подзарядки АКБ, она в конечном итоге полностью разрядится. И даже если удастся найти причину поломки и устранить ее, то запустить мотор стартером уже не получиться. Завести ВАЗ-2017 с севшим аккумулятором можно будет только с буксира или «толкача».
Руководство по снятию и подключению генератора
Для снятия агрегата необходимо подготовить набор инструментов: ключи на «10» и «19», трещетки с головками, молоток и небольшой удлинитель.
Рекомендуем: Как провести замену масла в акпп Hyundai Accent: фото и инструкции
Процесс состоит из следующих действий:
- В первую очередь снимается отрицательная клемма с АКБ.
- Далее необходимо демонтировать защиту двигателя и правый брызговик.
- Затем с помощью молотка аккуратно выбиваем крепежный болт и вынимаем.
- На следующем этапе нужно отсоединить все провода, идущие к генератору: штекер и провода затянутые гайкой.
- Затем откручивается вернее крепление, на котором находится натяжитель ремня.
- Сняв ремень узел можно демонтировать через отверстие, которое образовалось после снятия защиты.
- После замены или ремонта агрегат устанавливаем на место в обратном порядке.
Схема подключения к электросети
Цена вопроса
Генератор ВАЗ 21214 имеет хорошую ремонтоспособность, что позволяет значительно экономить средства, если вовремя делать замену изношенных или поломанных деталей.
Если менять агрегат в сборе, то стоимость замены выйдет следующая:
- генератор 21214 – 3125 руб.;
- нижнее крепление – 133 руб.;
- болт крепления — 53 руб.;
- натяжная планка – 55 руб.;
- реле РС-527 – 57 руб.
Всего: 3423 руб.
Схема блока реле над педалью газа
| F1 (16А) | Вентилятор печки, обогрев заднего стекла, задний стеклоочиститель и стеклоомыватель, насос омывателя ветрового стекла |
| F2 (8А) | Подрулевой переключатель, дворники ветрового стекла, аварийная сигнализация, реле-прерыватель (в режиме указателей поворота), свет заднего хода, комбинация приборов (указатель температуры охлаждающей жидкости, указатель уровня топлива, тахометр, контрольные лампы: указателей поворота, блокировки дифференциала, стояночного тормоза, аварийного состояния рабочей тормозной системы, недостаточного давления масла, резерва топлива, заряда аккумуляторной батареи) |
| F3 (8А) | Левая фара (дальний свет), контрольная лампа включения дальнего света |
| F4 (8А) | Правая фара (дальний свет) |
| F5 (8А) | Левая фара (ближний свет) |
| F6 (8А) | Правая фара (ближний свет) |
| F7 (8А) | Лампы габаритного света в левом переднем и левом заднем фонарях, фонари освещения номерного знака, контрольная лампа включения габаритного света |
| F8 (8А) | Лампы габаритного света в правом переднем и правом заднем фонарях, лампы подсветки комбинации приборов, прикуривателя, выключателей, блока управления отоплением и вентиляцией |
| F9 (8А) | Выключатель аварийной сигнализации, реле-прерыватель (в режиме аварийной сигнализации), контакты реле обогрева стекла двери багажного отделения |
| F10 (8А) | Звуковой сигнал, плафоны освещения салона, лампы сигналов торможения в задних фонарях |
| F11, F12 (8А) | Резерв |
| F13 (8А) | Контакты реле противотуманного света в задних фонарях |
| F14 (16A) | Прикуриватель |
| F15 (16A), F16 (8A) | Резерв |
| № и номинал предохранителя | Защищаемая цепь |
| Основной блок | |
| 1 (16А)* | Электростеклоподьемники передних дверей Электропривод боковых зеркал |
| 2 (16А)** | Электровентилятор климатической установки, компрессор кондиционера |
| 9 (16А)* | Обогреватели боковых зеркал |
| 10 (16А)* | Плафон освещения салона центральный |
| Дополнительный блок | |
| 15 (16А)* | Электровентилятор климатической установки, компрессор кондиционера |
А еще интересно: Датчик распредвала Шевроле Нива
Находится под вещевым ящиком со стороны пассажира.
| Номер | За что отвечает |
| 1 | Дополнительное реле (включает правый электровентилятор через дополнительный резистор на низкую скорость вращения) |
| 2 | Предохранитель (50А), защищающий силовые цепи дополнительного реле и реле правого электровентилятора |
| 3 | Предохранитель бензонасоса (топливного насоса) (15А), защищающий силовые цепи реле электробензонасоса |
| 4 | Предохранитель (15А), защищающий цепь постоянного питания контроллера |
| 5 | Реле правого электровентилятора |
| 6 | Реле левого электровентилятора |
| 7 | Реле бензонасоса |
| 8 | Главное реле |
| 9 | Предохранитель (50А), защищающий цепи левого электровентилятора |
| 10 | Предохранитель (15А), защищающий силовые цепи, включаемые главным реле |
| 11 | Контроллер |
| F1 (16А) | Вентилятор печки, обогрев заднего стекла, задний стеклоочиститель и стеклоомыватель, насос омывателя ветрового стекла |
| F2 (8А) | Подрулевой переключатель, дворники ветрового стекла, аварийная сигнализация, реле-прерыватель (в режиме указателей поворота), свет заднего хода, комбинация приборов (указатель температуры охлаждающей жидкости, указатель уровня топлива, тахометр, контрольные лампы: указателей поворота, блокировки дифференциала, стояночного тормоза, аварийного состояния рабочей тормозной системы, недостаточного давления масла, резерва топлива, заряда аккумуляторной батареи) |
| F3 (8А) | Левая фара (дальний свет), контрольная лампа включения дальнего света |
| F4 (8А) | Правая фара (дальний свет) |
| F5 (8А) | Левая фара (ближний свет) |
| F6 (8А) | Правая фара (ближний свет) |
| F7 (8А) | Лампы габаритного света в левом переднем и левом заднем фонарях, фонари освещения номерного знака, контрольная лампа включения габаритного света |
| F8 (8А) | Лампы габаритного света в правом переднем и правом заднем фонарях, лампы подсветки комбинации приборов, прикуривателя, выключателей, блока управления отоплением и вентиляцией |
| F9 (8А) | Выключатель аварийной сигнализации, реле-прерыватель (в режиме аварийной сигнализации), контакты реле обогрева стекла двери багажного отделения |
| F10 (8А) | Звуковой сигнал, плафоны освещения салона, лампы сигналов торможения в задних фонарях |
| F11, F12 (8А) | Резерв |
| F13 (8А) | Контакты реле противотуманного света в задних фонарях |
| F14 (16A) | Прикуриватель |
| F15 (16A), F16 (8A) | Резерв |
| № и номинал предохранителя | Защищаемая цепь |
| Основной блок | |
| 1 (16А)* | Электростеклоподьемники передних дверей Электропривод боковых зеркал |
| 2 (16А)** | Электровентилятор климатической установки, компрессор кондиционера |
| 9 (16А)* | Обогреватели боковых зеркал |
| 10 (16А)* | Плафон освещения салона центральный |
| Дополнительный блок | |
| 15 (16А)* | Электровентилятор климатической установки, компрессор кондиционера |
