Полярность аккумулятора прямая и обратная

Что делать, если приобретена АКБ с перепутанной полярностью

Ошибки случаются со всеми. Если вы поняли, что попали впросак до момента установки батареи на штатное место (по обозначению, цвету, несовпадению диаметров), можно попробовать вернуть АКБ в тот магазин, где вы её приобретали, объяснив ситуацию. Шанс на то, что вам поменяют источник питания, не нулевой.

Когда такая возможность отсутствует, это хуже, но не смертельно. Вы уже поняли, что при несовпадении полярности нужно просто развернуть батарею на 180 градусов. А здесь уже всё зависит от везения. Главное условие такого подключения – чтобы плюсовой провод хорошо «сел» на положительную клемму аккумулятора. Возможно, для этого придётся как-то сдвигать его влево-вправо, производить манипуляции с посадочной платформой и так далее.

В подавляющем большинстве случаев минусовый провод одеть на клемму не получится – не будет хватать его длины. Паниковать не стоит – вам придётся его удлинить. Для этого берём кусок провода необходимой длины и соответствующего диаметра. Лучший вариант – использовать провод, предназначенный для «прикуривания». Один конец минусового провода идёт к аккумулятору, другой на массу. Обычно он массовый конец прикручивается к кузову болтом – достаточно просто открутить его и взамен установить более длинный. Остаётся надёжно закрепить на другом конце клемму и надеть её на вывод батареи.

Если достать более длинный провод не получается, можно просто поискать место для массы, расположенное ближе к АКБ. Главное, чтобы это был неокрашенный металл – убрать лакокрасочное покрытие с внутренней стороны кузова не так уж сложно.

То есть покупка автомобильного аккумулятора с «неправильной» полярностью – ошибка не фатальная. Если у вас нет возможности поменять батарею, путём несложных манипуляций можно установить устройство любой полярности.

Чем отличаются аккумуляторы

Отличий минимум, если не считать полюса. Хочется отметить, что внешне аккумуляторы практически идентичные — то есть и корпус, и количество банок, и сила тока и даже этикетка. И перепутать аккумулятор очень легко, то есть можно купить с неправильным расположением токовыводов (клемм). Даже опытный водитель может попасть впросак, если совершит выбор спонтанно. Поэтому, если сами не понимаете в этом, спросите продавца подобрать, именно, для вашего авто, как правило у них имеются каталоги в которых описаны подходящие модели. Так будет лучше всего!

Поэтому если задумались о замене аккумулятора нужно точно знать и определять расположение клемм, это крайне важно!

Устройство и разновидности АКБ

Бурное развитие технологий коснулось и сферы автомобильных аккумуляторов. Времена, когда в наличии были только сурьмянистые обслуживаемые батареи, ушли в прошлое. Сегодня при необходимости замены аккумулятора у водителей есть из чего выбирать:

Свинцово-кислотные источники питания. Классический тип АКБ, состоящий из корпуса, в котором установлены свинцовые электроды и залита электрохимическая жидкость. Электролит вступает в реакцию с электродами при подаче на клеммы тока от вешнего источника питания и при подключении нагрузки. Средний срок службы такой разновидности аккумуляторных батарей составляет около 5 лет.
Аккумуляторы типа AGM представляют собой усовершенствованный вариант свинцово-кислотных АКБ. Основное отличие заключается в наличии стекловолоконной обёртки электродов, предотвращающей их осыпание. Изготавливаются по необслуживаемой технологии, устанавливаются преимущественно в автомобили на электрической тяге.
Гелевые аккумуляторы используют вместо жидкого электролита желеобразный, у которого текучесть на порядок меньше. Это позволяет эксплуатировать батарею в наклонном положении, вплоть до вертикального, без риска вытекания электролитической жидкости.
Тяговые батареи отличаются от перечисленных аналогов большей мощностью (токами до 1000 А и напряжением до 96 В), что позволяет использовать их в качестве долговременного источника питания транспортных средств.

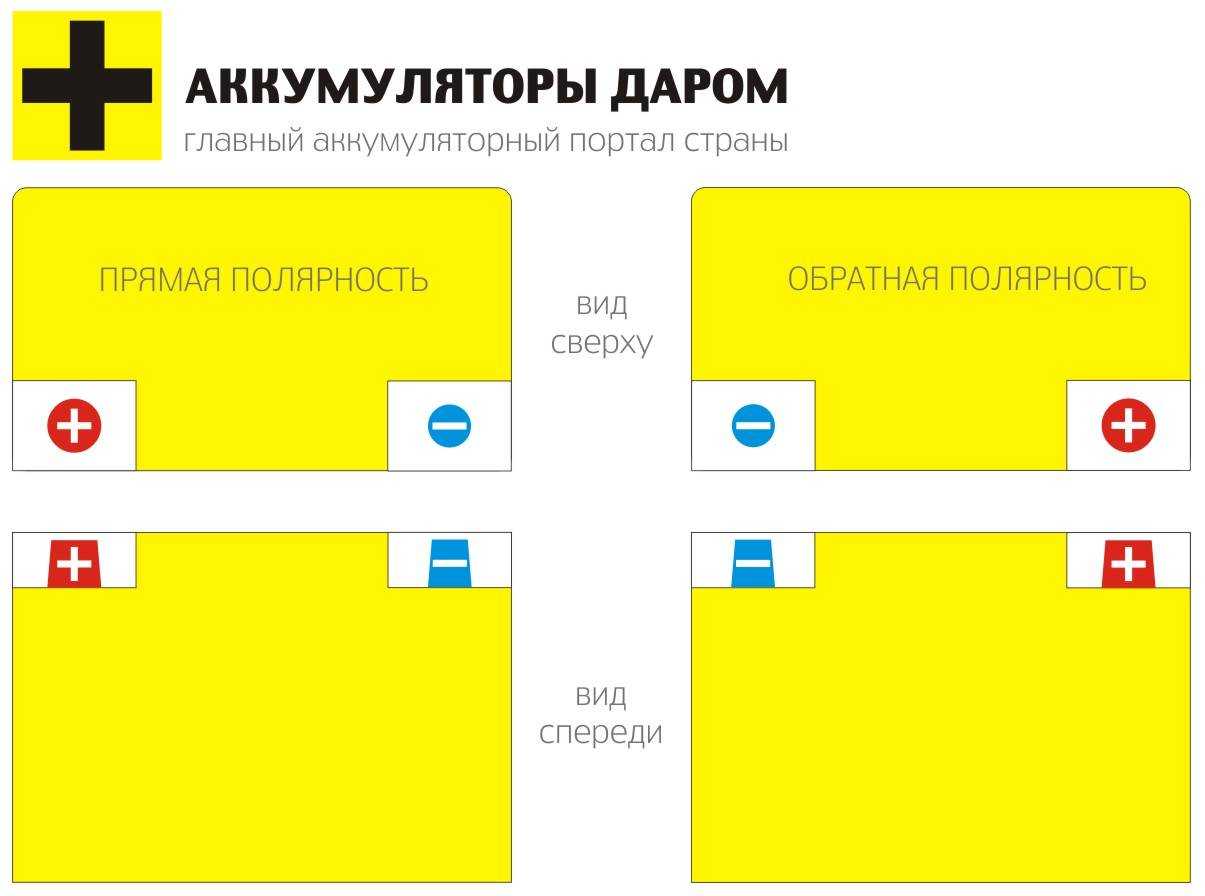

Что такое полярность аккумулятора

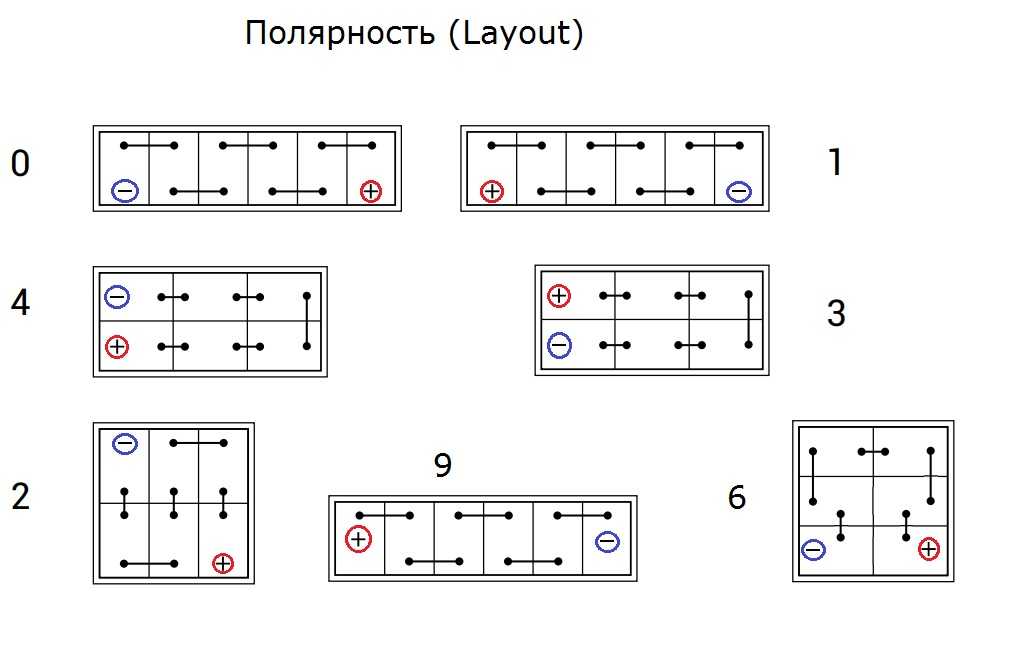

Данный термин указывает на расположение внешних клемм устройства. В большинстве российских автомобилей чаще встречается тип расположения прямая полярность. То есть, если поставить АКБ контактами к себе, плюс будет находиться с левой стороны, а минус — справа. Часто такое же устройство имеют батареи американских автомобилей. В машинах из Европы принято располагать клеммы в обратном порядке, когда плюсовой контакт находится справа.

В азиатских, например, китайских или японских машинах, электроды располагают по той же схеме, что и на российских авто. Такое расположение, когда минусовой контакт установлен слева, называют «Азия» или обратная полярность. По этой причине на немецкие автомобили обычно не ставят китайские аккумуляторы. Также редко встречаются машины из Китая с батареями из Германии.

Важно помнить, что азиатские или европейские АКБ могут иметь различные полярности. При этом, нередко аккумуляторы схожи по внешнему виду и имеют одинаковые технические характеристики

В США контакты располагают на боковой поверхности короба, а в других странах принято делать их на крышке.

Поскольку прямая полярность изобретена в СССР, ее часто назвали российской. В магазине продавец может вместо классической классификации использовать названия «АКБ с правым плюсом» и «левый плюс батареи». Чтобы увидеть, что представляет собой полярность, стоит ознакомиться с видео, в котором рассмотрено строение АКБ:

Последствия неправильного подключения

Многие неопытные владельцы авто задаются вопросом, можно ли устанавливать в машине аккумуляторы с другой полярностью и чем может обернуться неправильное подключение. Перепутанные клеммы могут привести к серьезным последствиям.

К числу серьезных поломок, к которым может привести выбор автомобильной батареи с неподходящей полярностью, относятся:

Замыкание, которое заканчивается сгоранием нескольких предохранителей. Такую поломку можно быстро и недорого исправить. Предотвратить перегорание можно, если своевременно заметить искры, появляющиеся при подключении АКБ.
Воспламенение, возникающее при долгой эксплуатации неправильно подключенной батареи. Из-за этого сперва загораются мелкие провода, а потом и более крупные элементы.
Разрушение АКБ, которое происходит из-за оплавления некоторых деталей и разряжения батареи вследствие воздействия обратного заряда.
Поломка бортового компьютера, ремонт которого любому водителю обойдется дорого из-за высокой стоимости новой платы.
Сгорание предохранителей, которые можно поменять на новые защитные элементы в течение нескольких минут.
Поломка генератора, замена которого может сильно ударить по карману невнимательного автолюбителя. Часто на нем устанавливаются защитные предохранители, предотвращающие такие поломки. В таком случае менять генератор не придется, достаточно будет купить новый диодный мост.
Повреждение электропроводов и сигнализации, которые быстро выходят из строя при неправильной установке аккумуляторной батареи.

В любом случае лучше поменять аккумулятор с неподходящей полярностью. Несоответствие модели поможет определить длина минусовых и плюсовых проводов, которых попросту не будет хватать для подключения. Конечно, можно схалтурить и удлинить их, но неверно выбранное сечение или слабая оплетка приведут к тем же последствиям, что и неправильно подобранная АКБ.

Почему акб не заряжается и что можно сделать

Средний срок службы акб около шести лет. Постепенно скорость разрядки увеличивается, а эффективность зарядки снижается. Причина этого – сульфатация пластин или скапливание на пластинах отложений сульфата. Он образуется в процессе химической реакции взаимодействия серной кислоты (электролита), свинца и диоксида свинца (материалы из которых изготовлены пластины). Теоретически при зарядке акб этот процесс должен быть полностью обратим, однако на практике сульфат не возвращается полностью в исходное состояние. Устранить эту проблему позволяет десульфатация аккумулятора сменой полярности или переполюсовка.
Для этого акб полностью разряжают, а затем выполняют зарядку, подключив минус к плюсу, а плюс к минусу. В итоге расположение зарядов на контактах меняется, что значит обратная полярность аккумулятора станет прямой.

Однако, это может быть неудобно, поскольку при отсутствии владельца автомобиля, будет не понятно – как узнать полярность восстановленного аккумулятора. Для решения этой проблемы, если акб изначально хорошего качества (низкокачественный просто сгорит), можно сразу выполнить обратную переполюсовку, восстановив до 80% емкости.

Техника безопасности при снятии АКБ с машины

Не допускается применение больших силовых воздействий на батарею в процессе ее снятия. Если что-то «заклинило», лучше внимательнее осмотреть АКБ и окружающее ее пространство: вполне возможно, что потребуется не физическая сила, а определенное умение и навык.

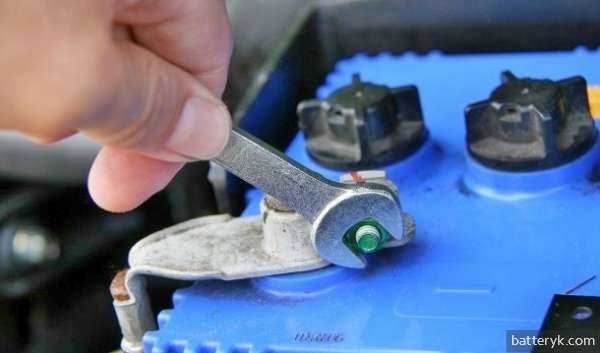

Если аккумуляторы не имеют серьезных повреждений, они снимаются легко: следует воспользоваться обычным разводным гаечным ключом и тряпкой

Безусловно, нужно очень осторожно обращаться с батареей: не толкать, не кидать, а снятую АКБ аккуратно поставить на ровное безопасное место, чтобы избежать ее переворачивания

Не забудьте, на всякий случай, подготовить щелочной деактиватор, в случае, если жидкий электролит прольется, и кислота попадет на кожу. При максимальной аккуратности этого произойти не должно, но подстраховаться никогда не помешает.

Можно ли устанавливать АКБ с противоположным размещением клемм?

Эта информация необходима для тех, кто впервые приобретает аккумулятор с инвертированным расположением клемм. Их последующая установка приводит к неприятным последствиям:

Повреждение электроники.
Перегорание предохранителей и защитных компонентов.
Перегорание блока управления.

Установка некачественных батарей недопустима. Это приводит к выходу из строя отдельных компонентов автомобиля или всего блока электроники и управления.

Полезные рекомендации

Чтобы избежать неправильного подключения токопроводящих клемм, необходимо соблюдать несколько правил:

Перед подключением проводов питания внимательно проверьте маркировку. Опытные мастера рекомендуют выполнять эту проверку 2-3 раза.
Если разметка износилась, следует нанести новую разметку

Обратите особое внимание на положительную клемму.
Не рекомендуется устанавливать в автомобиль ранее использовавшиеся источники питания. Фактически, повышается вероятность выхода из строя генератора переменного тока, приводных агрегатов.
Периодически проверяйте электрические кабели, узлы питания

Используйте для этого специализированное оборудование, агрегаты.
При выборе нового источника питания учитывается не только расположение клемм, но и способ крепления, габариты, размеры клемм.

Для упрощения процесса используются каталоги, которые можно найти на сайтах компаний-производителей. Они оснащены поисковыми системами, которые облегчают выбор конкретной модели.

Эффективность работы автомобиля во многом зависит от правильного определения полярности аккумулятора. Для этого используются различные методы. При необходимости привлекайте мастеров, в распоряжении которых есть все необходимые инструменты и оборудование.

Что будет, если перепутать полярность аккумулятора

При попытке завести машину последствия могут оказаться фатальными. Повезет, если водитель поймет, что допустил ошибку и вовремя отключит прибор. Нередко подобные ошибки приводят к замыканию и выходу из строя предохранителей. Они таким образом предотвращают более серьезные проблемы, возникающие при несоблюдении полярности. Естественно, при замыкании отмечается ряд характерных симптомов:

Летят искры.
Начинают плавиться провода и клеммы.
Появляется дым и запах гари.

Если появятся подобные признаки, придется как можно скорее отключить клеммы. В итоге степень повреждений будет зависеть о реакции водителя и степени износа АКБ. В любом случае, при неправильном подключении батарея начинает работать неправильно. Если процесс будет длиться некоторое время, замыкание вызовет осыпание плюсовой пластины. Мощность упадет, завести мотор не получится.

Когда не идет заряд и все время светится лампа АКБ, это говорит о выходе из строя защиты генератора. Если защитный элемент отсутствует, может сгореть и сам генератор. Иногда ломается электронный блок управления, без которого машина не заводится. Замкнувшие клеммы способы привести к тому, что плата внутри ЭБУ сгорит, а на ее замену придется выделить немало денег. Нередко перестает включаться сигнализация, которая не может функционировать при неправильном подсоединении проводов.

Самые опасные последствия наблюдаются, если водитель не следит за аккумулятором после подключения. Нередко начинается пожар, а поскольку машина ездит на бензине, огонь быстро распространяется. Если устройство неправильно подсоединено к зарядному устройство, это не так страшно. Но сгорит предохранитель зарядного устройства, и придется его менять.

Из всего вышесказанного можно заключить, что при изменении полюсов не все узлы автомобиля выйдут из строя. Некоторые из них способны нормально функционировать и после изменения полярности. Мотор будет работать, но только крутиться он начнет в обратную сторону. Пострадает электроника, больше всего достанется устройствам, не имеющим предохранителей.

Последствия неправильного подключения

Замыкание, которое заканчивается сгоранием нескольких предохранителей. Такую поломку можно быстро и недорого исправить. Предотвратить перегорание можно, если своевременно заметить искры, появляющиеся при подключении АКБ.
Воспламенение, возникающее при долгой эксплуатации неправильно подключенной батареи. Из-за этого сперва загораются мелкие провода, а потом и более крупные элементы.
Разрушение АКБ, которое происходит из-за оплавления некоторых деталей и разряжения батареи вследствие воздействия обратного заряда.
Поломка бортового компьютера, ремонт которого любому водителю обойдется дорого из-за высокой стоимости новой платы.
Сгорание предохранителей, которые можно поменять на новые защитные элементы в течение нескольких минут.
Поломка генератора, замена которого может сильно ударить по карману невнимательного автолюбителя. Часто на нем устанавливаются защитные предохранители, предотвращающие такие поломки. В таком случае менять генератор не придется, достаточно будет купить новый диодный мост.
Повреждение электропроводов и сигнализации, которые быстро выходят из строя при неправильной установке аккумуляторной батареи.

Рекомендуем: Маркировка аккумуляторных батарей для автомобилей

Уход за АКБ для увеличения срока службы

Для длительной и бесперебойной работы аккумулятора требуется правильный уход. Заключается он в очистке батареи и клемм от пыли и влаги, удалении грязи из вентиляционных отверстий. Обработка креплений антикоррозийными средствами.

При надлежащем уходе и правильной эксплуатации АКБ прослужит долгое время и не потребует замены. Главное, следить за состоянием оборудования и быть особо внимательным при его замене и установке.

Как увеличить срок службы аккумулятора в 2 раза, узнаете из этого видео:

Вот после того, как вы будете придерживаться всех этих правил и рекомендаций, выбор и замена аккумулятора не составит для вас никакого труда. Не стоит стараться избегать этой процедуры, так как она может облегчить дальнейшую эксплуатацию транспортного средства. Ведь несоблюдение требований может привести к некорректной работе вашего автомобиля, а любая неисправность в ходе его эксплуатации может стать причиной развития аварийной ситуации.

Другие способы определения полярности

Самый простой вариант для определения где плюс у светодиода – это батарейки с материнской платы, типоразмера CR2032.

Её напряжение порядка 3-х вольт, чего вполне хватит чтобы зажечь диод. Подключите светодиод, в зависимости от его свечения вы определите расположение его выводов. Таким образом можно проверить любой диод. Однако это не очень удобно.

Можно собрать простейший пробник для светодиодов, и не только определять их полярность, но и рабочее напряжение.

Схема самодельного пробника

При правильном подключении светодиода через него будет протекать ток порядка 5-6 миллиампер, что безопасно для любого светодиода. Вольтметр покажет падение напряжения на светодиоде при таком токе. Если полярность светодиода и пробника совпадёт – он засветится, и вы определите цоколевку.

Знать рабочее напряжение нужно, так как оно отличается в зависимости от типа светодиода и его цвета (красный берет на себя менее 2-х вольт).

И последний способ изображен на фото ниже.

Включите на тестере режим Hfe, вставьте светодиод в разъём для проверки транзисторов, в область помеченной как PNP, в отверстия E и C, длинной ножкой в E. Так можно проверить работоспособность светодиода и его распиновку.

Если светодиод выполнен в другом виде, например, smd 5050, вы можете воспользоваться этим способом просто – вставьте в E и C обычные швейные иглы, и прикоснитесь к ним контактами светодиода.

Любому любителю электроники, да и самоделок вообще нужно знать, как определить полярность светодиода и способы их проверки.

Будьте внимательны при выборе элементов вашей схемы. В лучшем случае они просто быстрее выйдут из строя, а в худшем – мгновенно вспыхнут синем пламенем.

Как определить полярность неизвестного вам источника питания? Давайте предположим, что вам в руки попался какой-то блок питания постоянного напряжения, батарейка или аккумулятор. Но… на нем не обозначено, где плюс, а где минус. Да, дело быстро решается , но что делать, если у вас его нет под рукой? Спокойно. Есть три проверенных рабочих способа.

Думаю, это самый простой способ определения полярности. Первым делом наливаем водичку в какую-нибудь емкость. Желательно не

металлическую. От источника питания с неизвестными клеммами отводим два провода, отпускаем их в нашу водичку и смотрим внимательно на контакты.На минусовом выводе начнут выделяться пузырьки водорода. Начинается электролиз воды.

С помощью сырого картофеля

Берем сырую картофелину и разрезаем ее пополам.

Втыкаем в нее два наших провода от неизвестного источника постоянного тока и ждем 5-10 мин.

Около плюсового вывода на картошке образуется светло-зеленый цвет.

С помощью вентилятора от ПК

Берем вентилятор от компьютера. Он имеет два вывода, а иногда даже три. Третий может быть желтый провод — датчик оборотов. Но его мы все равно использовать не будем. Нас волнуют только два провода — это красный и черный. Если на красном проводе будет плюс, а на черном — минус, то вентилятор у нас будет вращаться

Если же не угадали, то лопасти будут стоять на месте.

Вентилятор используем, если известно, что напряжение источника питания от 3 и до 20 Вольт. Подавать на вентилятор напряжение более 20 Вольт чревато для него летальным исходом.

Последствия неправильного подключения АКБ

Неправильное присоединение клемм имеет самые разные последствия. Порой, необратимые.

Если клеммы перепутаны при работающем моторе, это может быть вышедшая из строя электроника, генератор или диодный мост, сгоревшая магнитола и т.п, в лучшем случае, перегорят предохранители.

При длительном замыкании, которое происходит при перепутывании полюсов, провода начинают плавиться и возможен пожар. Если же зажигание при установке было выключено, чаще всего перегорает предохранитель. Либо ломается бортовой компьютер. Батарея также выходит из строя.

Что произойдет, если перепутать полярность при установке аккумулятора, либо при его подзарядке с помощью другого автомобиля, узнаете из этого видео:

Если перепутать полярность

Подключение АКБ, не учитывая, что полярность аккумулятора прямая или обратная, не приведет к порче большинства электронных устройств автомобиля, но некоторые из них всё же могут пострадать. Скажем, лампы накаливания будут функционировать при любой полярности.

Стартер просто не сможет провернуть двигатель в обратную сторону, скорее сгорит реле, но в большинстве случаев при неправильном подключении клемм сработает «трещетка». Гораздо сложнее дело обстоит с постоянными потребителями электроэнергии.

Генератор

При смене полярности, генератор автомобиля становится не поставщиком, а потребителем электричества, что может спровоцировать поломку, его обмотка не рассчитана на встречное напряжение. Батарея при этом также может выйти из строя.

В лучшем случае, сгорит соответствующий предохранитель, или же ограничивающее реле, что, так или иначе, доставит лишние хлопоты и финансовые затраты. Поэтому перед пуском двигателя нужно обязательно убедиться в правильности подключения АКБ.

Электронный блок управления

Будучи постоянно подключенным к сети, за исключением случаев отключения массы, ЭБУ будет с большой долей вероятности выведен из строя, так как это электронное устройство требует строгой полярности питания. Учитывая, что в современных машинах блок управления это даже не одно устройство, их несколько, поиск неисправности может усложниться.

Выход ЭБУ из строя делает автомобиль непригодным к эксплуатации. А, между прочим, электронный блок – одно из самых дорогостоящих в диагностике устройств. Его питание рассчитано на малые токи, так что предохранитель может просто не успеть сгореть и разорвать цепь.

Поэтому, важное замечание!

Отключая массу перед работой с АКБ! Соблюдайте правильность подключения клемм, так вы избежите многих проблем с бортовым компьютером!

Блок предохранителей

Это самый простой и дешевый результат неправильного подключения аккумулятора. Предохранители, как расходный материал, сегодня стоят недорого, и самой большой проблемой для автомеханика самоучки будет найти сгоревший предохранитель. Впрочем, используя тестер или обыкновенную лампочку, «прозвон» займет от силы пять минут.

Заметьте, что используя современные П-образные предохранители, предпочтение лучше отдавать тем, у которых прозрачный корпус. У них на просвет видна целостность металлической нити, что очень удобно в отсутствии тестера.

Как определить полярность аккумулятора автомобиля

Для определения существует несколько основных способов:

визуально;
при помощи мультиметра.

Визуально

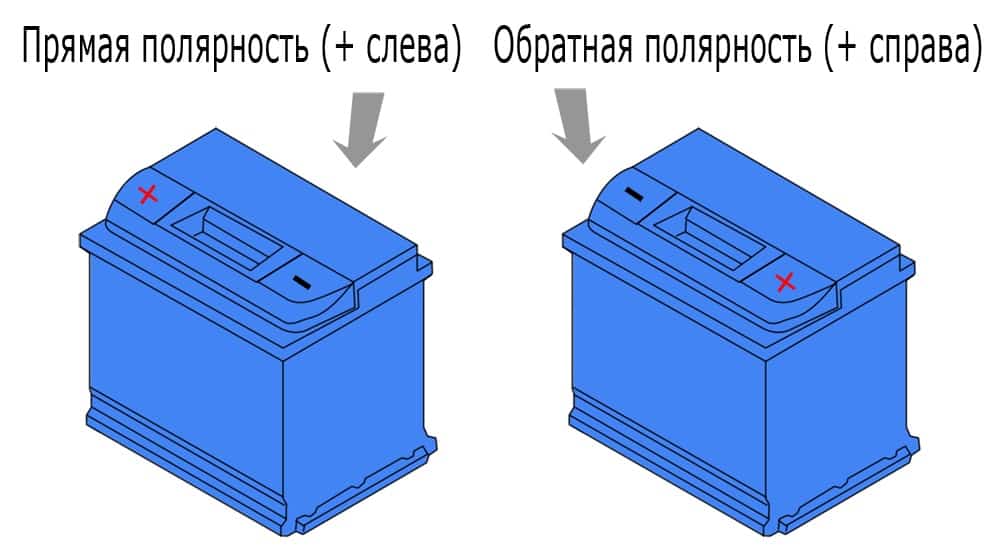

Для определения плюса и минуса будет достаточно на них посмотреть. Производители изготавливают разных размеров. Относится это ко всем современным аккумуляторным батареям. Плюсовой зажим на клеммах делается больше в отличие от минуса. Если есть сомнения, то можно провести замеры используя дополнительные инструменты. При резьбе отличить таким способом не получится, потому что они одинаковые. Для их определения необходимо обратиться к этикетке на АКБ или прочитать техническую инструкцию.

Внешние отличия АКБ с прямой полярностью	Внешне отличить аккумулятор с прямой полюсовкой можно при помощи маркировочных обозначениях или прочитать техническую документацию. Там будет, П.П. или Российская, Азиатская 1 L.
Как выглядит аккумулятор с обратной полярностью	Аккумуляторная батарея также имеет свои маркировочные обозначения на корпусе или в документации. О.П. или Европейская 0 R.

С помощью мультиметра

Самым верным и точным способом узнать правильную полярность поможет специальный инструмент — мультиметр. Таким образом удастся наверняка понять, где плюс, а где минус. Подключить чёрный проводок к минусу и должно показаться параметр напряжения без всяких знаков возле цифровых обозначений. Если всё появился значок минуса на дисплее — это означает, что подключена неверная полярность. Если мультиметр имеет обозначения стрелкой, то при правильном подключении эта стрелочка уйдёт от 0 в правую сторону. При неправильном уходит в левую сторону до самого ограничения.

Мультиметр — прибор для установления полярности.
