Вольтаж полностью заряженного аккумулятора автомобиля

Какое напряжение на аккумуляторе автомобиля считается нормальным

Стоит отметить, что на приборном щитке современных моделей авто уже нет индикаторов, показывающих величину напряжения АКБ. Для того чтобы самостоятельно определить работоспособность аккумулятора, стоит приобрести мультиметр. С помощью данного устройства нужно минимум один-два раза в месяц проверять показатель вольтажа АКБ. Это позволит предупредить ситуацию, когда аккумулятор не сможет выдать нормальный пусковой ток, необходимый, чтобы завести силовой агрегат.

При каком минимальном показателе напряжения АКБ будет не в состоянии осуществить запуск мотора? Точное значение этого параметра указать сложно. В обычном состоянии напряжение аккумуляторной батареи находится на уровне 12,5-12,7 В. Эти цифры могут меняться в зависимости от эксплуатационных условий, что считается нормальной ситуацией. Более того, некоторые бренды, которые выпускают АКБ для авто, указывают, что для их аккумуляторов нормой является напряжение от 13 В до 13,2 В. Эксперты считают, что такие показатели допустимы. При этом измерение стоит проводить не сразу после полной зарядки АКБ. Если подождать около 60 минут, то его значение опустится, к примеру, с 13 В до 12,7 В.

В тоже время показатель вольтажа может меняться и в сторону уменьшения. Но если он опускается ниже 12 В, то можно утверждать, что аккумулятор автомобиля разрядился примерно на 50%. В этом случае батарею следует зарядить до нормального напряжения. Эксплуатация автомобиля с АКБ, которая имеет низкий уровень зарядки, сопровождается сульфатацией свинцовых пластин, что приводит к снижению срока эксплуатации батареи.

Стоит отметить, что в нормальных условиях завести силовой агрегат легкового авто можно и при низком напряжении АКБ. Если у аккумулятора нет неисправностей, а генератор во время работы мотора обеспечивает необходимый заряд, то и при низкой зарядке батарея может эксплуатироваться.

Если же нормальное напряжение аккумулятора автомобиля в покое (при отключенных потребителях и заглушенном двигателе) снижается до показателей менее 11,6 В, можно говорить о практически полной разрядке батареи. В этом случае недопустима эксплуатация АКБ без проверки ее исправности и подзарядки.

Подытоживая приведенную выше информацию, отметим, что нормальное напряжение аккумулятора автомобиля — от 12,6 В до 12,7 В, но в редких случаях оно может достигать и 13,2 В. При этом достаточно часто при измерении этого параметра у АКБ легковых авто фиксируются показания на уровне 12,2-12,49 В (неполная зарядка). Такие показатели нельзя назвать очень плохими, так как заметное снижение качества работы автомобильного аккумулятора наблюдается лишь при падении его напряжения ниже уровня 11,9 В.

Напряжение аккумулятора в конце зарядки

После полной зарядки АКБ заряд несколько изменится. Происходит диссоциация электролита с заполнением пор токовыводящих пластин. Установленный в подкапотное пространство автомобильный аккумулятор принимает температуру окружающей среды, и емкость изменится в большую сторону при жаре или падает при минусовых температурах. Поэтому точно узнать после зарядки, какое напряжение аккумулятора автомобиля, можно, установив его на место. Даже, находясь в мастерской, напряжение на клеммах изменяется. Это особенно заметно, если не полностью проведен цикл и ток зарядки не упал до 200 мА. При этом происходит перераспределение заряда, и возможна дополнительная подпитка устройства энергией.

Но если после зарядки аккумулятора напряжение падает на работающей машине – это повод для ревизии генератора или замены аккумулятора.

Статьи по теме

Как сбросить ошибку давления в шинах: способы и советы

Не крутится колесо: причины и методы устранения проблемы

Можно ли доливать в двигатель масло другой марки и почему

Как бороться с обледенением стекол: профилактика и быстрые способы

Подтеки тормозной жидкости: причины и решение проблемы

Плохо светят фары: почему и что делать

Как правильно глушить двигатель автомобиля: разбираемся в нюансах

Дымит двигатель после замены масла: причины неисправности и способы устранения

Что означают цифры на шинах: не только диаметр

Почему не опускается стекло: причины и способы устранения неполадок

Липучка или шипы: делаем разумный выбор

Что будет, если ехать на ручнике: рекомендации для блондинок и не только

Не заводится стартер: причины неисправности

Какую резину можно поставить на 14-й, 15-й и 16-й диск: учим матчасть

Какое лобовое стекло лучше и почему

Как изменяется напряжение при разряде аккумулятора

Прямая связь таких параметров, как напряжение и состояние химических элементов (электролита и пластин), а также уровня зарядки, отражается на работоспособности всей системы.

После полного заряда автомобильного аккумулятора электролит имеет высокую концентрацию кислоты, и напряжение батареи максимально. Во время эксплуатации плотность уменьшается, в связи с этим падает значение напряжения, следовательно и заряд АКБ. Стоит отметить, что разность потенциалов источника питания изменяется не только от заряда аккумулятора, но и от количества приборов, подключённых к сети.

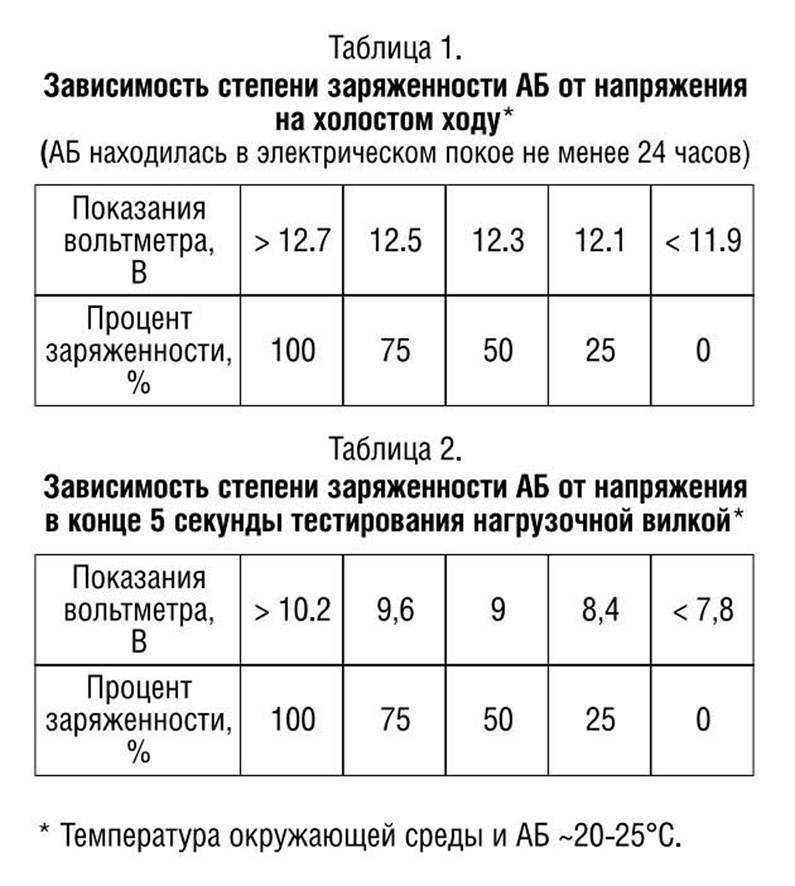

Как соотносятся заряженность батареи и напряжение аккумулятора, можно увидеть на этом рисунке:

Тесно связаны напряжение и ёмкость АКБ. Оба параметра производитель указывает в модели источника питания. Они показывают, какую нагрузку энергии выдаёт аккумуляторная батарея на протяжении определённого времени разряда. Большие токи и быстрый разряд уменьшают ёмкость источника питания, меньшие — могут способствовать увеличению этого показателя.

Остаточную ёмкость аккумулятора принято проверять:

по напряжению под мощностью при помощи нагрузочной вилки и постоянного тока;
спектральным анализом;
приборами, снимающими показания при переменном токе.

Все эти способы базируются на сведениях о сопротивлении АКБ, что позволяет только качественно оценить состояние источника питания. Зависимость ёмкости аккумулятора от напряжения не является причиной для установления работоспособности батареи. Связано это с возможным наличием плавающего заряда даст совершенно нормальный результат диагностики, что не будет соответствовать действительности. Поэтому мы рекомендуем проверять остаточную ёмкость АКБ от напряжения с помощью специалистов, которые проведут компьютерное исследование батареи.

Подготовительные работы перед проверкой уровня и плотности

Перед тем как в домашних условиях определять плотность с помощью специального прибора, нужно иметь в виду, что:

Аккумулятор (АКБ) авто проверяется с использованием очков для защиты глаз и резиновых перчаток. Раствор электролита — агрессивная кислота, которая вызывает ожоги при попадании на тело.
Уровень плотности аккумуляторной батареи машины должен измеряться после визуальной проверки устройства.
Производится очистка клемм аккумулятора от окислений и загрязнений. Необходимо воспользоваться специальной железной щеткой или мелкозернистой наждачной бумагой.
Прежде чем померить значение плотности жидкости в автомобильной батарее, надо убедиться в наличии электролита в банках. Если объем вещества снижен, потребуется добавить в устройство дистиллированную воду.
При необходимости осуществляется демонтаж аккумулятора. От устройства отключаются клеммы и производится демонтаж фиксирующей пластины.
Перед отключением аккумулятора в автомобиле деактивируется система зажигания, предварительно отключается работа электрооборудования и приборов.
Батарею протирают влажной и чистой тряпкой, чтобы не допустить попадания пыли в банки с электролитом.

Видео: как снять аккумулятор с автомобиля

Канал «Аккумуляторщик» в своем видеоролике подробно рассказал о нюансах демонтажа аккумуляторной батареи с автомобиля и отключения этого устройства.

Способы зарядки аккумулятора

Подзарядку АКБ лучше проводить в специальных, хорошо проветриваемых комнатах. Так как происходит выпаривание электролита и в воздух выходят вредные пары.

Для начала к батарее присоединяется функционал для зарядки, и только после подключается питание из сети. В обратном случае плавкие вставки зарядки могут повредиться.

Подзарядка АКБ осуществляется тремя видами:

Первый вид заряда подразумевает соблюдение напряжения на границе 16В для 12-вольтного аккумулятора, варьируя силу тока. В ранней стадии зарядки она держится на уровне 20-30А, но затем плавно опускается по ходу зарядки. Этот процесс стандартно происходит в течении суток, чем меньше величина напряжения, тем длительней будет время подзарядки. Не рекомендуются ставить высокое напряжение.
Второй вид является кардинально контрастный – сила тока здесь является константной величиной, а переменным значением является напряжение. Это более экстремальный вид зарядки и требует профессионального подхода.
Третий вид предполагает комбинацию из двух первых. То есть сначала зарядка осуществляется с помощью постоянного тока, а далее при работе постоянного напряжения.

По окончанию процесса тестируется напряжение на зажимах АКБ. Это осуществляется с работой нагрузочной вилки. Либо аккумулятор для тестирования устанавливается в авто. Если батарея заряжена, то стартер будет стартовать без никаких проблем.

Норма заряда АКБ

Одним из основных параметров состояния автомобильной аккумуляторной батареи является напряжение. С помощью напряжения проверяется определённая норма заряда аккумулятора. Поэтому, владельцу автомобиля необходимо знать какое нормальное значение напряжения АКБ.

Но это не значит, что его нельзя использовать. В идеале, конечно, нужно поддерживать батарею полностью заряженной. Но на практике такое можно осуществить, только если полностью зарядить аккумулятор, а затем подавать на выводы ток, равный саморазряду. Так, что АКБ редко находится в полностью заряженном состоянии. Ниже можно посмотреть зависимость напряжения и степени зарядки батареи.

Плотность электролита, г/см. куб. (+15 гр. Цельсия)	Напряжение, В (в отсутствии нагрузки)	Напряжение, В (с нагрузкой 100 А)	Степень заряда АКБ, %	Температура замерзания электролита, гр. Цельсия
Плотность электролита, г/см. куб. (+15 гр. Цельсия)	Напряжение, В (в отсутствии нагрузки)	Напряжение, В (с нагрузкой 100 А)	Степень заряда АКБ, %	Температура замерзания электролита, гр. Цельсия
1,11	11,7	8,4		-7
1,12	11,76	8,54	6	-8
1,13	11,82	8,68	12,56	-9
1,14	11,88	8,84	19	-11
1,15	11,94	9	25	-13
1,16	12	9,14	31	-14
1,17	12,06	9,3	37,5	-16
1,18	12,12	9,46	44	-18
1,19	12,18	9,6	50	-24
1,2	12,24	9,74	56	-27
1,21	12,3	9,9	62,5	-32
1,22	12,36	10,06	69	-37
1,23	12,42	10,2	75	-42
1,24	12,48	10,34	81	-46
1,25	12,54	10,5	87,5	-50
1,26	12,6	10,66	94	-55
1,27	12,66	10,8	100	-60

Что касается нормы заряда, то в большинстве случаев не рекомендуется эксплуатировать аккумулятор с напряжением менее 12 вольт. В этом случае его нужно ставить на зарядку. Эксплуатация АКБ в таком состоянии отрицательно сказывается на состоянии батареи. Это способствует увеличению сульфатации пластин и как следствие, приводит к уменьшению ёмкости аккумулятора.

Критической нормой напряжения можно назвать 10,8 вольта. Ниже этого значения напряжение опускаться не должно. Это называется глубокий разряд АКБ, который очень вреден для батареи и сильно сокращает срок её службы. Особенно вреден глубокий разряд для кальциевых необслуживаемых аккумуляторов. Для них 2─3 таких глубоких разряда приводят к выходу из строя. После такого падения напряжения они необратимо теряют часть своей ёмкости.

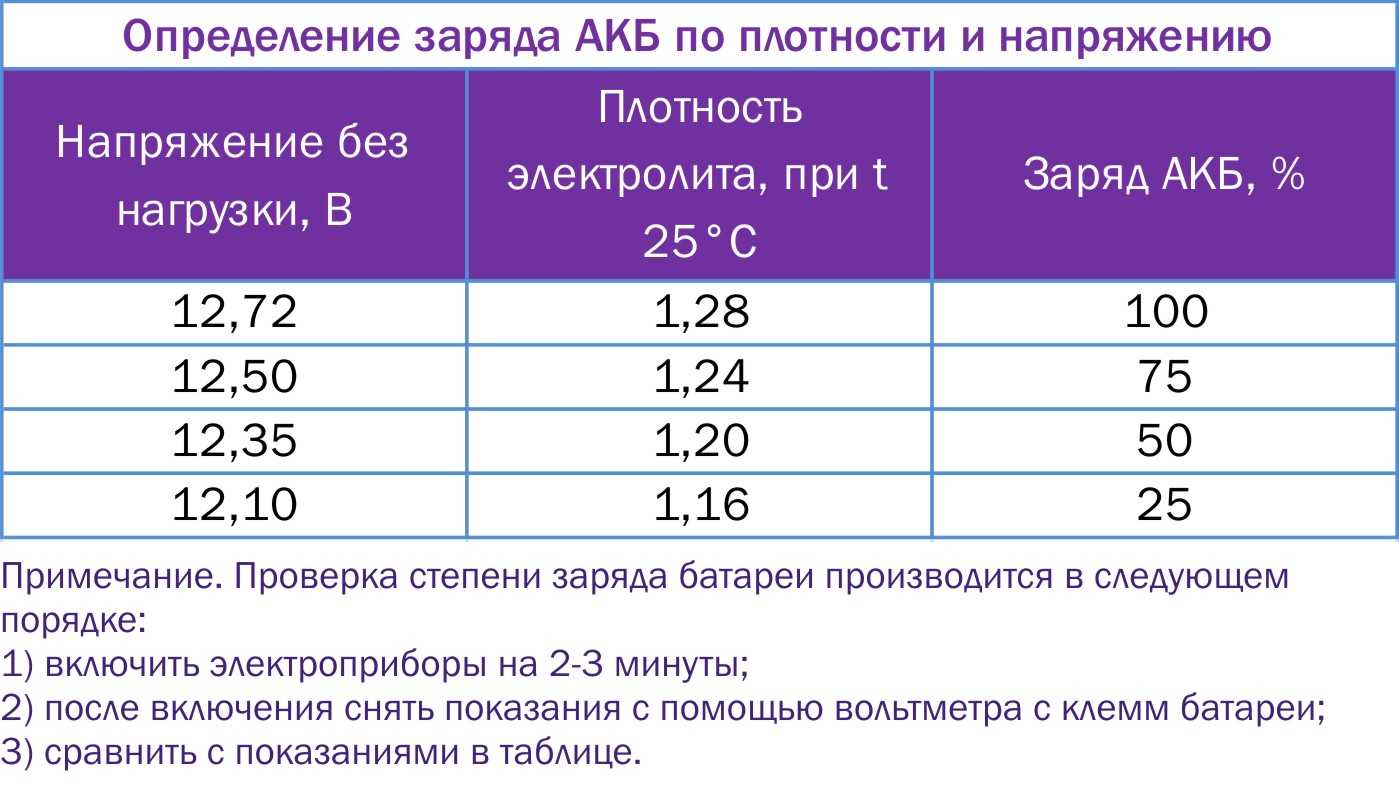

Как вы видели в таблице выше, со степенью зарядки неразрывно связана плотность электролита. Это действительно так. Норму заряда аккумулятора можно проконтролировать не только по напряжению на его выводах, но и по величине плотности электролита. У полностью заряженной аккумуляторной батареи значение плотности должно быть 1,27─1,29 гр./см 3 . Измеряется плотность электролита специальным прибором – ареометром. Подробнее об электролите в аккумуляторе читайте по указанной ссылке.

https://youtube.com/watch?v=2wBQPVxCWd4

Полезные рекомендации

Одна из самых важнейших рекомендации — это если не разбираешься, лучше не лезть. Вывести аккумуляторную батарею из строя гораздо проще, чем её восстановить. Перед и во время выполнения любых мероприятий рекомендуется:

любое тестирование или другая работа с аккумуляторной батареей должны проводиться в тёплом хорошо проветриваемом помещении;
средние температурные условия должны быть не ниже 10 градусов и не выше 40;
покупать такие приборы как: нагрузочная вилка, мультиметр, необходимо только от известных брендов. Покупка дешёвого товара может привести к серьёзным последствиям. Бывают случаи короткого замыкания из-за неправильных параметров или некачественной разработки, а также известны некоторые случаи возникновения пожара;
при работе с электролитом, нужно надевать резиновые перчатки и защитные очки;
практически любая работа с аккумуляторной батареей подразумевает отключение её от электросети. Есть некоторые исключения;
автоматические зарядные устройства помогут облегчить процедуру зарядки. Они автоматически балансируют важных технические характеристики, при этом практически исключают вероятность перегрева;
при длительном хранении устройство требуется подзаряжать как минимум раз 3-4 месяца, чтобы не допустить глубокого разряда.

Какое напряжение на аккумуляторе автомобиля вообще считается нормальным

Здесь также имеется в виду напряжение заряженного аккумулятора автомобиля без нагрузки. Это 12,5–13,2 В. Последний вольтаж получается по окончании подзарядки. Какое напряжение должен показывать заряженный аккумулятор автомобиля после 12-часовой выдержки с заглушенным двигателем? Это 12,6–12,8 В. Чтобы получить точные данные, измерения осуществляются где-то через 12 часов после того, как двигатель перестал работать. Это может быть, например, утро, когда машина ночь провела на стоянке или в гараже. Перед измерением одну клемму («массу») снимите с аккумулятора. Удержать свой заряд без изменений новая и заряженная батарея ёмкостью, например, 50 А/ч сможет 141 сутки (при плюсовой температуре воздуха), если она отсоединена от бортовой сети автомобиля. При подключении к ней время сохранения заряда уменьшается в 2 раза. Почему? Даже при заглушенном силовом агрегате и выключенном зажигании потребление тока продолжается: например, из-за подключённой сигнализации утечка составляет от 0,02 до 0,05 А/ч.

Минимальное напряжение

Чтобы избежать глубокого разряда батареи, что чревато необратимыми химическими процессами (сульфатацией), и выхода АКБ из строя, необходимо постоянно контролировать напряжение. Минимальное напряжение автомобильного аккумулятора – 10,5 В (воспользуйтесь ЗУ для восстановления работоспособности изделия). Иное дело U = 9 В. При таком значении нормально зарядить изделие можно только качественным ЗУ. Но даже восстановленная АКБ вряд ли будет полноценно работать. Есть, конечно, специальные схемы по десульфатации батареи, но, стоит повториться, 100%-го эффекта это не даст. Подобная ситуация может говорить о возможном замыкании между пластинами.

Под нагрузкой

Измерение напряжения на клеммах аккумулятора под нагрузкой подразумевает использование специального прибора – нагрузочной вилки. Но не забывайте: посредством устройства определяется всего лишь общая работоспособность батареи и степень её заряженности либо, наоборот, разрядки. Данный аппарат не определит ёмкость АКБ и начавшуюся сульфатацию (если она идёт, конечно). Исходя из этого, очевидно, что показания прибора не позволяют сделать вывод о сроке эксплуатации АКБ. Аппарат состоит:

из корпуса с мультиметром;
спирали, выполняющей функцию сопротивления;
проводов, оканчивающихся зажимами типа «крокодил»;
включателя.

Всего встречается два типа приборов: аналоговые (со стрелкой) и цифровые. Последние пользуются большей популярностью, так как выдают более точные показания. Практически все вилки предназначены для работы при положительной температуре от +1 до +35 градусов. Но есть и дорогие модели, способные исправно функционировать и в тридцатиградусный мороз. Создаваемый прибором ток колеблется в пределах 100–200 А. В некоторых моделях это значение можно регулировать. Время проверки аккумулятора под нагрузкой – не более 10 сек. Интересно, что по стандартам Евросоюза оно доходит до 20 сек. Нормальное напряжение аккумулятора автомобиля без нагрузки – 12,6–12,7 В.

При работающем двигателе

При заведённом моторе напряжение на аккумуляторе автомобиля из-за генератора будет несколько выше – 13,6–14,2 В. Оговорка: в течение десяти минут после пуска оно выше. Проверку напряжения на аккумуляторе автомобиля при работающем двигателе следует производить после того, как мотор проработает хотя бы 15 минут. Далее включите все потребители энергии в авто:

стеклоочистители;
обогреватель заднего стекла;
отопитель (на максимальном режиме);
дальний свет;
магнитолу.

Показания вольтметра должны измениться незначительно – на 0,2–0,3 В. Если напряжение аккумулятора автомобиля при работающем двигателе падает на большее значение, возможны проблемы с генератором. Здесь имеет смысл сделать небольшое отступление. В некоторых машинах (например, ВАЗ2108–2115) на конвейере ставят стандартный родной генератор, выдающий 80 А. Если задействовать потребители, а многие ещё пользуются такими штуками, как сабвуфер, усилитель к магнитоле (особенно если громкость вывернуть на полную мощность), то генератор просто не справляется с нагрузкой, и напряжение на АКБ становится меньше нормы. Решить проблему можно только одним способом: приобрести генератор на 100 А (он подходит по креплениям).

Напряжение заряженного аккумулятора

Если аккумулятор полностью заряжен, то величина напряжения будет зависеть от модели АКБ. Если эксплуатируется обычная сурьмянистая батарея, то минимальное значение этого показателя должно быть 12,6 В.

У кальциевого аккумулятора этот показатель может быть немного выше, а на клеммах гелевой батареи, этот параметр не должно опускаться ниже 13 В. При отклонении этого показателя от нормы АКБ необходимо зарядить током равным 10% от ёмкости батареи.

Если напряжение аккумулятора замеряется при работающем двигателе, то показания прибора будут значительно выше. При исправном аккумуляторе и реле-регуляторе напряжение на клеммах может достигать максимального значения в 14 В.

Максимальное напряжение зарядки аккумулятора

Мы знаем, современные авто высокого класса имеют бортовую систему, работающую на 16 В. Какие аккумуляторы применяются в этих АКБ? Для того чтобы не было газовыделения, ситема должна быть закрытой.

Значит, необслуживаемые Ca/Ca аккумуляторы могут выдержать жесткие условия эксплуатации. Для них используется особый режим зарядки. Использование кальция вместо сурьмы позволяет вести зарядку аккумулятора повышенным напряжением, при этом электролит вскипает. Необслуживаемый аккумулятор не терпит резких перепадов напряжения в бортовой сети. Он предназначен для автомобилей с хорошей системой электронного контроля напряжения. Более терпимы к условиям эксплуатации гибридные батареи, из малосурьмянистых и кальциевых пластин.

Способы проверки уровня в обслуживаемом источнике питания

Обслуживаемая батарея сконструирована так, чтобы все работы владелец смог выполнить самостоятельно. Определить уровень жидкости в банках АКБ такого типа можно с большей точностью и, при необходимости, долить дистиллированную воду. Существует два способа, которые позволяют контролировать количество электролитической смеси в отсеках. Рассмотрим каждый из них.

С помощью мерной трубки

Вы можете проверить, сколько электролита осталось в аккумуляторе с помощью нехитрого приспособления, представляющего собой прозрачную трубку, диаметр которой меньше диаметра пробки. В исключительных случаях можно использовать часть прозрачной шариковой ручки, предварительно открутив от нее колпачки. Замер выполняется в следующей последовательности:

уберите грязь и пыль вкруг пробок;
поставьте батарею на ровную поверхность;
осторожно опустите трубку в отсек, не наклоняя ее;
зажмите верхнее отверстие пальцем;
выньте трубку, не убирая пальца, замерьте количество жидкости в ней.

В норме раствор должен покрывать электроды на 1 — 1,5 см. Если у вас в трубке столько жидкости – беспокоиться не о чем. Если больше – значит, в прошлый раз вы залили больше чем нужно, откачайте излишки.

Отчетливо видно, сколько электролита в банках.

Визуальное определение

Этот метод можно использовать, если конструкцией корпуса предусмотрены специальные выемки внизу горловины. Верхний слой жидкости, касаясь выемок, изгибается, образуется так называемый «мениск» или «глаз». По его расположению можно понять, какой уровень электролита в данный момент. «Глаз» отчетливо видно – уровень в норме, если не видно – количество раствора снизилось.

Часто автолюбители спрашивают, какой должен быть уровень кислоты в аккумуляторе. Формулировка этого вопроса не правильная. В банки заливается электролит, состоящий из дистиллированной воды и кислоты. Поэтому вышеописанные методы позволяют установить, сколько всего осталось электролитической смеси, а не ее составляющих.

Какое напряжение на аккумуляторе автомобиля вообще считается нормальным

Минимальное напряжение

Под нагрузкой

из корпуса с мультиметром;
спирали, выполняющей функцию сопротивления;
проводов, оканчивающихся зажимами типа «крокодил»;
включателя.

При работающем двигателе

стеклоочистители;
обогреватель заднего стекла;
отопитель (на максимальном режиме);
дальний свет;
магнитолу.

Нормальные значения основных характеристик аккумулятора

Основным свойством аккумуляторной батареи автомобиля (АКБ), определяющим возможность ее работы, является степень заряда или, как говорят, заряд аккумулятора. От него зависит напряжение, создаваемое на аккумуляторе транспортного средства.

Чтобы оценить состояние АКБ и своевременно выявить неполадки в работе, следует понимать, какое напряжение должно быть на аккумуляторе автомобиля.

Нормальное напряжение аккумулятора оценивается показателями:

Номинальное — это величина, указанная в технической документации (паспорте или инструкции):

легковые автомобили с бензиновыми двигателями и мотоциклы – 12 В;
малотоннажные грузовые автомобили и легковые автомобили на дизтопливе – 12 В;
крупнотоннажные грузовые автомобили, автобусы, военная техника, работающие на дизельных двигателях – 24 В.

Фактическое – величина, отличающаяся в реальных условиях от номинального. Диапазон колебаний составляет 12,4 — 12,8 В. Эти значения соответствуют состоянию без нагрузки при неработающем двигателе.
Напряжение под нагрузкой – показатель, характеризующий работоспособность батареи. Для исправного аккумулятора эта величина составляет 10,3 – 10,7 В.

Чтобы не пропустить момент, когда требуется зарядить аккумулятор, надо измерить напряжение на батарее автомобиля. Затем, пользуясь специальной таблицей, определить степень его заряда.

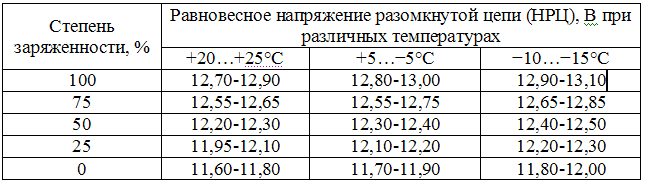

Таблица зависимости заряда аккумулятора автомобиля от напряжения (с плотностью электролита и температурой замерзания)

Если напряжение на автомобильном аккумуляторе 12,5 — 12,66 В, что соответствует степени заряда 82 — 100 %, то батарея заряжена полностью, подзарядка не требуется.

Возможны отклонения напряжения у автомобильного аккумулятора от нормы:

Понижение менее 11 В считается критическим и означает глубокий разряд батареи, особенно опасный для необслуживаемых АКБ. Два-три глубоких разряда аккумулятора с высокой вероятностью выводят его из строя.
Повышение до 13 — 13,2 В наблюдается когда замеры проводятся сразу после зарядки батареи. Поэтому, чтобы получить неискаженные данные, надо выждать минимум полчаса после зарядки.
