Как установить выключатель массы аккумуляторной батареи

Инструкция по изготовлению выключателя массы аккумуляторной батареи своими руками — Автомастер

Выключатель массы аккумуляторной батареи часто применялся автолюбителями на советских автомобилях в 70-80-х годах прошлого века. Он одновременно выполнял две функции:

простейшего противоугонного устройства;
предотвращение токов утечки аккумуляторной батареи, ее разряда во время стоянки автомобиля.

Выключатель массы (ВМ) приобретался и устанавливался, как сейчас говорят, в качестве дополнительного оборудования.

Назначение

Основное назначение выключателей массы не изменилось с прошлого века:

отключение от бортовой сети аккумуляторной батареи на время стоянки;
при наличии двух АКБ в транспортном средстве – отключение резервного аккумулятора;
в качестве простейшего противоугонного устройства.

Современные угонщики забыли про простейшие уловки автолюбителей, поэтому, если грамотно спрятать ВМ в подкапотном пространстве, им может не придти в голову такой вариант.

В современных автомобилях, нашпигованных электронными средствами и блоками, часто встречаются утечки тока во время стоянки автомобиля, которые трудно устранить. Основные потребители тока во время стоянки:

автомагнитола;
охранное устройство (автосигнализация);
блок управления кузовом.

Считается нормальным, если автомобиль во время стоянки потребляет ток до 200 миллиампер (обычно около 20-70 миллиампер). За сутки это около 5 ампер-час, за 10 суток – 50 ампер-часов. То есть за 10 суток стоянки автомобильный аккумулятор может практически полностью разрядиться.

Обычно это происходит приблизительно за месяц. Таким образом, если оставлять автомобиль на длительную зимнюю стоянку, весной АКБ разрядится практически в ноль. Это очень опасно с точки зрения сульфатации пластин, которая приводит к полной неисправности аккумуляторной батареи.

Избежать разряда АКБ по причине токов утечки во время стоянки позволяет выключатель массы.

ВМ широко применяются в сельхозтехнике, например, для тракторов:

И на большегрузной технике — например, дистанционный выключатель массы КАМАЗа:

Типы и схемы подключения выключателя массы АКБ

В настоящее время применяют следующие типы ВМ:

ручные механические;
дистанционные электромеханические (релейные);
тиристорные.

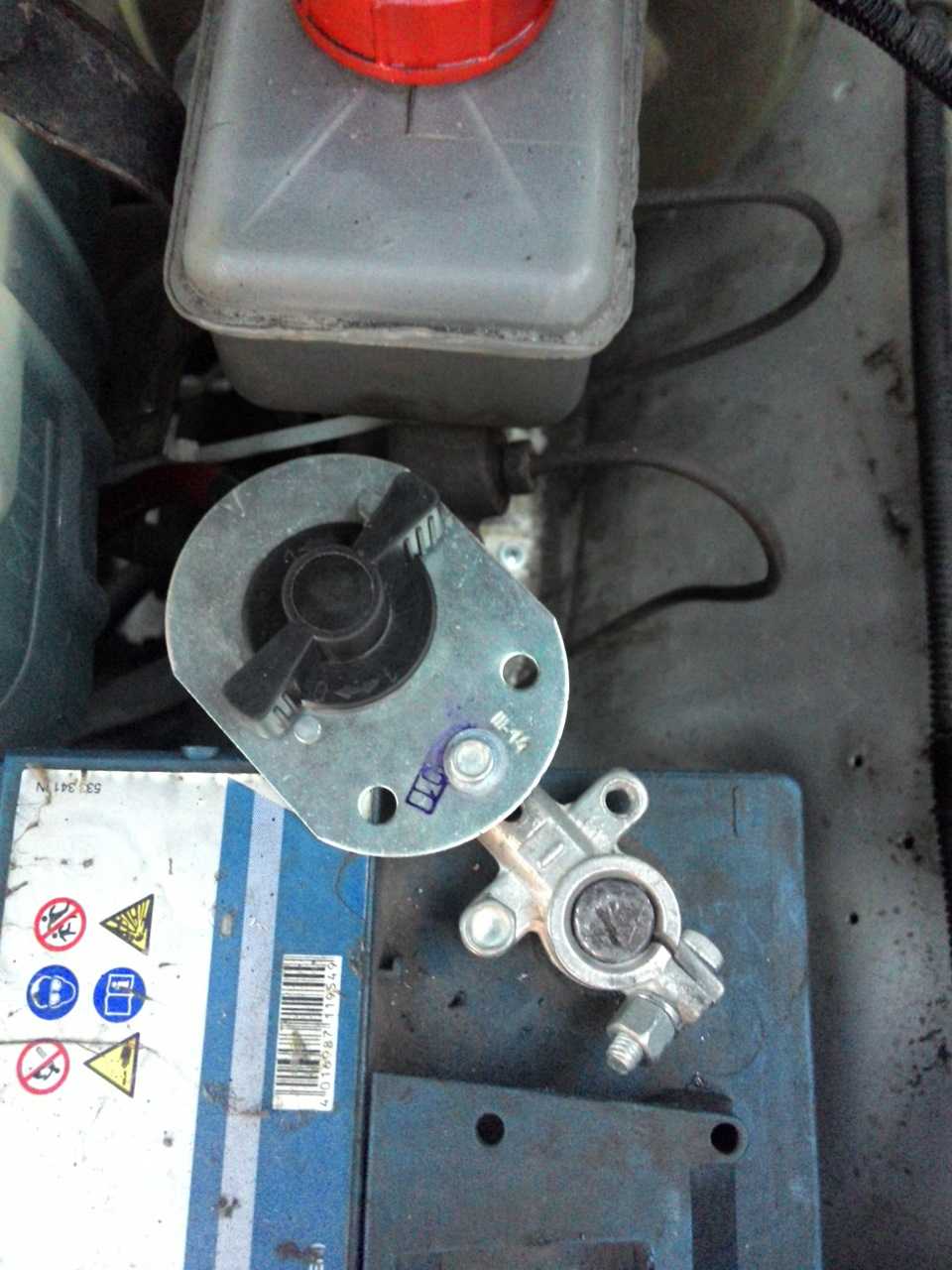

Ручные механические ВМ применяются на большегрузных автомобилях и спецтехнике. Они рассчитаны на большие токи (до 1000 Ампер), поэтому могут использоваться для коммутации цепей запуска мощных двигателей. Такие выключатели можно с успехом использовать и в легковых автомобилях.

Типы и схемы подключения выключателя массы АКБ

p, blockquote 15,0,0,0,0 —>

В настоящее время применяют следующие типы ВМ:

p, blockquote 16,0,0,0,0 —>

ручные механические;
дистанционные электромеханические (релейные);
тиристорные.

p, blockquote 17,0,0,0,0 —>

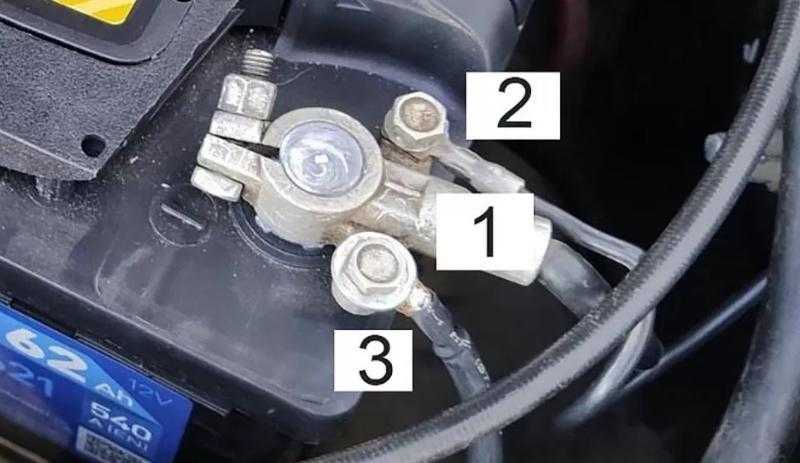

Установить ВМ можно в месте подключения вывода отрицательной клеммы аккумуляторной батареи к кузову автомобиля, если это место находится в досягаемости для включения.

p, blockquote 18,0,0,0,0 —>

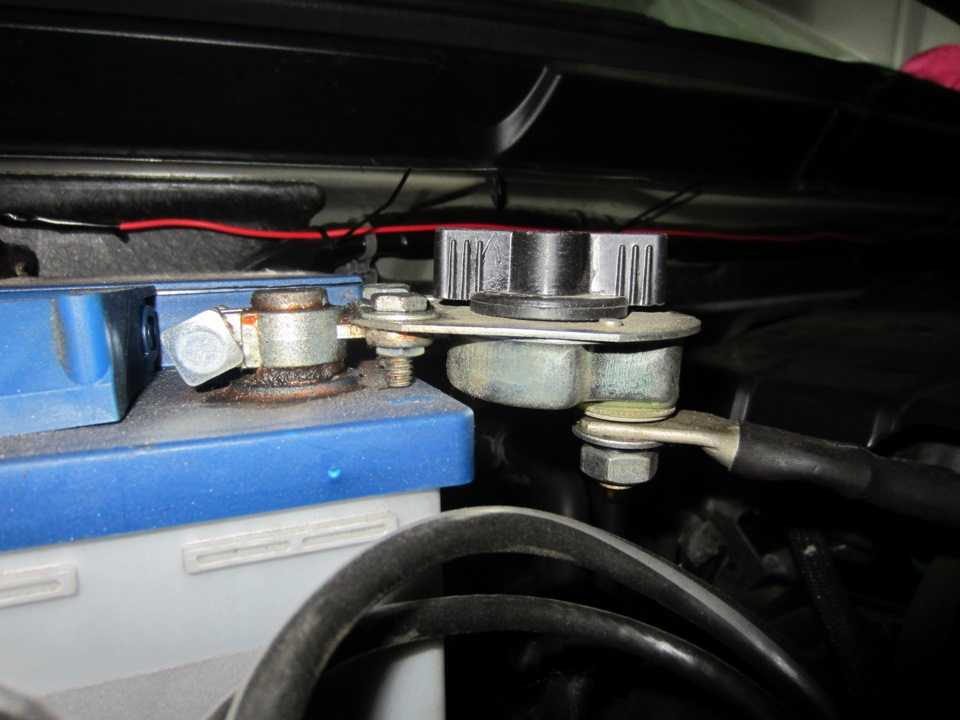

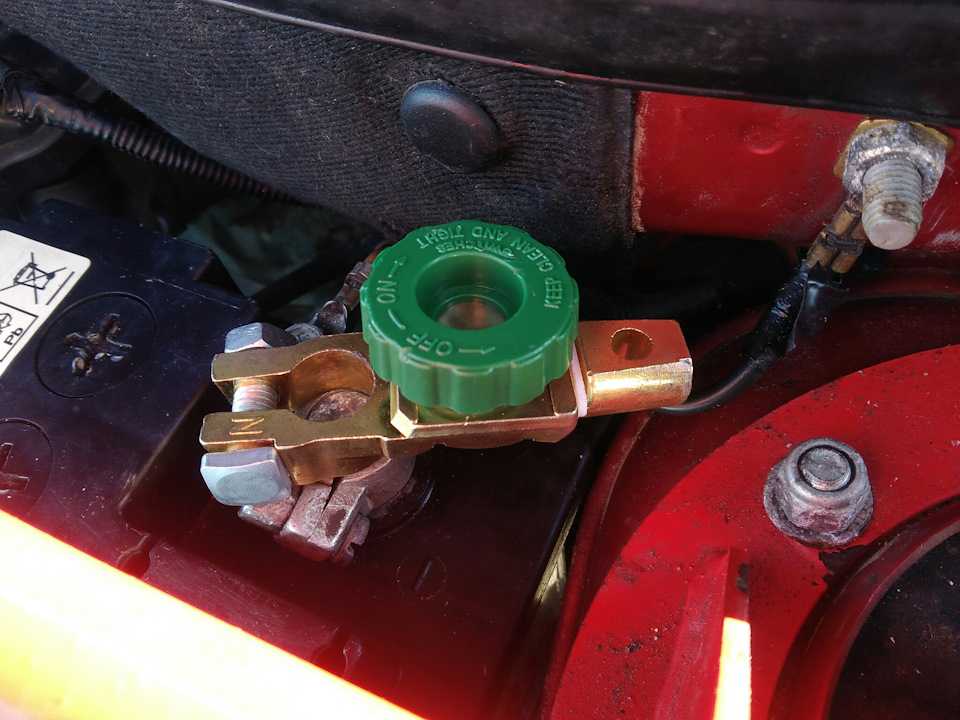

Более удобны ВМ, расположенные на клеммах аккумуляторной батареи, предназначенные специально для легковых автомобилей.

p, blockquote 19,1,0,0,0 —>

p, blockquote 20,0,0,0,0 —>

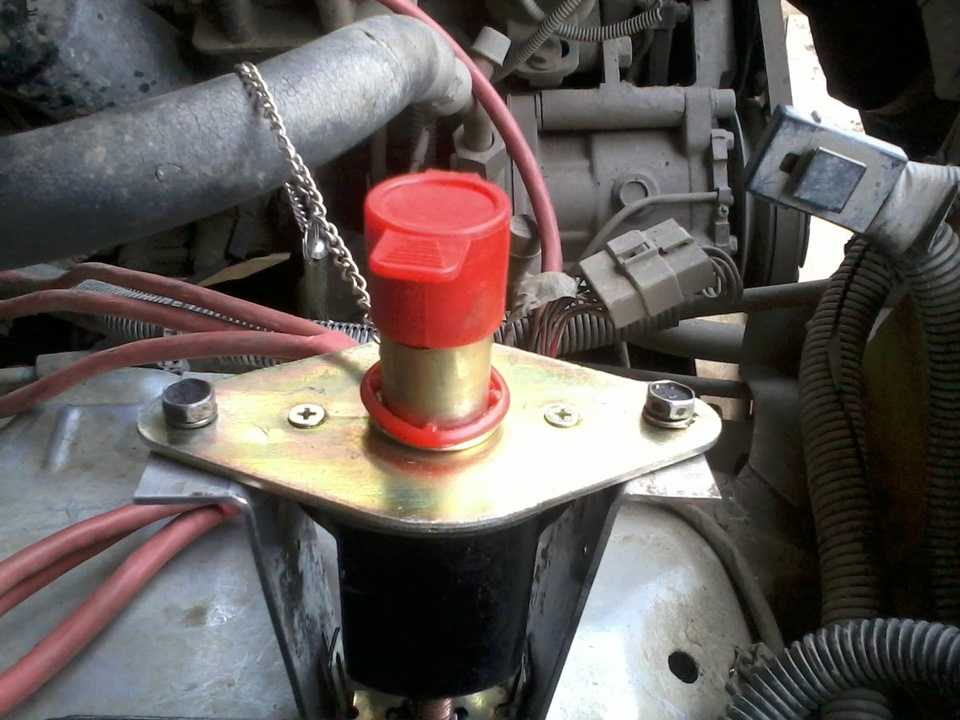

В легковых и грузовых автомобилях часто применяют дистанционные выключатели массы. Ими можно управлять из салона автомобиля. В таком случае, если разместить кнопку управления потайным способом, получается неплохое противоугонное устройство.

p, blockquote 21,0,0,0,0 —>

Кнопка может быть рассчитана на большой ток непосредственного управления электромагнитом ВМ, как показано на схеме.

p, blockquote 22,0,0,0,0 —>

p, blockquote 23,0,0,0,0 —>

Если в схеме использовать дополнительное реле, можно применить слаботочное управление (небольшую кнопку).

p, blockquote 24,0,0,0,0 —>

p, blockquote 25,0,0,0,0 —>

В легковых автомобилях в качестве ВМ можно использовать мощные тиристоры на токи 160, лучше 320 Ампер. В таком случае управление можно организовать скрытным методом с помощью системы геркон-магнит. Но тиристорная схема управления может не выдержать больших токов запуска двигателя.

p, blockquote 26,0,0,0,0 —>

p, blockquote 27,0,0,0,0 —>

Можно применить тиристорную схему управления с двумя кнопками и реле.

p, blockquote 28,0,0,1,0 —>

p, blockquote 29,0,0,0,0 —> adsp-pro-2 —>

Типы и конструкция выключателей массы

В настоящее время существует два принципиально разных типа дистанционных выключателей массы:

Электромагнитные выключатели;
Электронные (тиристорные) выключатели.

Электронные выключатели построены на основе тиристоров, они получили популярность у владельцев отечественных легковых автомобилей ВАЗ, «Нива» и других. Такие выключатели рассчитаны на небольшие токи, поэтому для грузовиков не подходят, на тяжелом транспорте применяются электромагнитные выключатели, о которых пойдет речь далее.

Основу выключателя массы составляет корпус (обычно цилиндрический), в котором находится три узла:

Электромагнит с якорем и штоком — находится в верхней части. Обычно якорь объединен с кнопкой, закрытой герметичным резиновым колпачком. Сбоку на корпусе выключателя предусмотрены две клеммы для подачи тока на обмотку;
Фиксатор (механизм передачи усилия от якоря на контактное устройство) — располагается в средней части, он обеспечивает передачу усилия от якоря на контактное устройство и фиксацию контактов в замкнутом положении (такой же механизм используется в обычных кнопках с фиксацией);
Контактное устройство — располагается в нижней части выключателя, состоит из контактного диска, установленного на фиксаторе, и двух силовых клемм (резьбовых с гайками).

Функционирует включатель массы следующим образом. При кратковременной подаче тока на обмотку электромагнита происходит втягивание его якоря, а связанный с ним шток через фиксатор приводит в движение контактное устройство — контактный диск соединяет клеммы и АКБ подключается к массе. При этом фиксатор устанавливается в данном положении и обеспечивает постоянный прижим диска к контактам. После подключения аккумулятора к массе подача тока на электромагнит больше не нужна, так как контактное устройство удерживается фиксатором.

Для отключения АКБ от массы нужно еще раз подать ток на обмотку электромагнита, якорь вновь втянется и штоком надавит на фиксатор — в этом случае фиксатор переключится и поднимет контактный диск. В результате произойдет отключение АКБ от массы.

Управлять включателем можно и вручную. Для этого на нем предусмотрена кнопка, которая непосредственно связана с якорем электромагнита. При нажатии на кнопку якорь входит в обмотку электромагнита и происходят все описанные выше процессы.

Как избежать обнуления данных при отключении массы

Проблема обнуления электронного блока управления действительно существует, что приносит неудобства. Водителю необходимо каждый раз перенастраивать гаджеты, магнитолу под «себя». Избежать этого можно, если приобрести выключатель с дополнительным предохранителем и контактом. На фоне всеобщего отключения системы питания, «нужные» устройства остаются полноценно работать. При попытке завести машину в отключенном состоянии реле, предохранитель перегорит от перепада напряжения, угон не удастся.

Способ №2: установить на «минус» дополнительную колодку с контактами для сигнализации, магнитолы.

Ничего сложного в инсталляции выключателя вовсе нет. Достаточно 15 минут времени и готово. Ни разу не имели дело с ремонтом. Если сомневаетесь в успешности профилактики – обратитесь в сервисный центр к мастерам.

Обратите внимание на выбор если же необходимо зарядить аккумулятор, читайте в нашем блоге.

Необходимый минимум информации о выключателе массы аккумулятора вы узнаете прямо сейчас. В каждую яхту, катер или лодку электричество поступает с помощью аккумуляторной батареи и зачастую не одной. Чтобы переключаться между ними, используют специальное устройство. С помощью переключателя упрощается выбор источника питания. При необходимости также можно выбрать комбинированный (совместный) режим использования батарей.

Также вам могут потребоваться тумблеры, реле и переключатели, которые помогут защитить электронику судна от коротких замыканий и обеспечат дополнительную надежность контактов.

Выключатель массы — цена и другие особенности устройства

С его помощью яхта, катер или лодка отключаются от системы подачи электричества одним движением. Таким образом, удается защитить электрооборудование судна от коротких замыканий во время ремонтных работ или стоянок. Плюс аккумуляторная батарея разряжается значительно медленнее. С помощью встроенного вольтметра или амперметра удобно отслеживать расход заряда батареи.

Самые распространенные виды:

Механический с ручным управлением;
Автоматический — действие происходит одновременно с запуском двигателя;
Электромагнитный или электрический — приводится в действие специальной кнопкой или тумблером;
Электронный — управление через специальную плату;

Самой удобной считается модель с кнопкой на панели или пульте управления. Если устройство отсутствует в стартовой комплектации судна, вопрос решается покупкой дистанционного устройства.Само по себе устройство недорогое, а его цена определяется в первую очередь особенностями маломерного судна.

One comment

Я не понял, как выключить массу и …!? Где объяснение выключения массы. Вы что вообще в школе не учились? Тиристор, это не простой выключатель! Выключить тиристор , можно, только: 1. подать импульс на управляющий электрод; 2. замкнуть цепь прохождения тока; 3.подать ток в обратном направлении. Объясните, пожалуйста, как Вы собираетесь отключить бортовую цепь!? Каким новым, приемлемым, для этого случая способом!? Тиристор-это не управляемый прибор в сравнении с транзистором!

О пользе выключателя массы опытным водителям рассказывать не приходится. Данное приспособление защищает аккумуляторную батарею от разряда при длительных стоянках, а также при правильной установке выступает в роли простейшей противоугонной системы.

Разобраться, как правильно поставить выключатель массы не сложно. Но если вы не особенно сильны в электрических схемах, лучше предоставить эту работу профессионалам или получить у них предварительную консультацию.

Как установить выключатель массы аккумулятора на автомобиль?

Выключатель массы монтируется рядом с аккумулятором или непосредственно на него и выполняет функцию по предотвращению утечки электрического заряда от батареи. Если же на выключателе имеется еще и предохранитель, электросистема авто обесточивается не полностью. В таком случае запитанными остаются сирена сигнализации, центральный замок, бортовой компьютер и магнитола. Но если за работу возьмется злоумышленник, у него, скорее всего попытка завести двигатель окончится неудачей, ведь от пускового тока стартера выходит из строя предохранитель и система автомобиля обесточивается.

Поэтому, если вы уже начали искать, как поставить выключатель массы, стоит обратиться в специализированный магазин, где можно найти несколько подходящих вариантов. Простейшим является клемма со встроенным выключателем

Но здесь важно, чтобы он выдерживал нагрузку, исходящую от вашего АКБ. В противном случае может случиться поломка или даже возгорание. Если же вы определились с моделью выключателя массы, как установить его лучше всего расскажут специалисты

Для этого следует отсоединить клемму от «массы» и положительного вывода батареи. Следующим шагом станет отключение клеммы от провода. Только сохраните ее, на случай, если в дальнейшем потребность в выключателе массы отпадет

Если же вы определились с моделью выключателя массы, как установить его лучше всего расскажут специалисты. Для этого следует отсоединить клемму от «массы» и положительного вывода батареи. Следующим шагом станет отключение клеммы от провода. Только сохраните ее, на случай, если в дальнейшем потребность в выключателе массы отпадет.

Проверьте состояние аккумуляторной батареи, уровень электролита, проведите его техническое обслуживание. Выключатель массы следует подключить к «минусовой» клемме аккумулятора и надежно его закрепить. К положительной клемме также подсоедините провод электросети.

Провод массы к выключателю подключается в соответствии с инструкцией из комплекта поставки. Выключите устройство и попытайтесь запустить двигатель. Если все работает исправно, после выключения зажигания включите выключатель массы. Если вы смогли, как нужно подключить дистанционный выключатель массы, все системы автомобиля окажутся запитанными при повороте ключа, но попытка запуска двигателя приведет к перегоранию предохранителя.

Как подключить выключатель массы на автомобиле с современной электросистемой?

Во многих новых моделях незапланированное отключение аккумуляторной батареи может привести не только к обнулению компьютера, магнитолы и часов, но и оказать негативное влияние на качество запуска двигателя. Поэтому, если вы не владеете в совершенстве наукой электротехники, лучше отдать данную работу на откуп специалистам или заказать доработку у дилера.

Но и в такой ситуации можно найти выход. Для этого достаточно установить дешевый источник электроэнергии, который позволит удерживать в памяти устройства коды безопасности и важную информацию. В крайнем случае, батарею можно и не отсоединять, воспользовавшись для этого небольшими зажимами, которые выполнят роль импровизированных предохранителей, и сохранят в памяти устройства нужную информацию в случае короткого замыкания.

Уход за клеммами

Для поддержания в работоспособном состоянии клемм аккумулятора, необходимо своевременно и правильно за ними ухаживать. Для этого делают следующее:

Снимают аккумулятор;
Готовят крепкий раствор питьевой соды. В него опускают клеммы. Следует подержать их в растворе около 5 минут. В течение этого времени можно увидеть поднимающиеся с металла пузырьки. Извлекаются клеммы, когда пузырьки перестанут идти;
Извлеченные клеммы осматривают, они не должны быть сильно повреждены коррозией. Вытрите клеммы;
Наносят на места контакта специальную смазку или технический вазелин.

В некоторых случаях, подключить массу просто не представляется возможным. Причина в особенностях технических характеристик автомобилей. В некоторых современных автомобилях блок управления двигателем плохо реагирует на отключение от питания. В таком случае, он начинает подозревать неисправность, и после возврата питания он просто начинает тестирование, не давая завести мотор.

Чтобы избежать подобных проблем, перед установкой выключателя изучите особенности электросистемы автомобиля. При необходимости можно подать минус на блок с помощью провода и предохранителя.

Заключение
. Многие автолюбители по разным причинам регулярно отключают питание своего автомобиля. Обычно, для этого скидывают одну из клемм с аккумулятора. Но, намучившись с этой каждодневной процедурой, они начинают задаваться вопросом, как подключить выключатель массы автомобиля. На самом деле, это все довольно просто, нужно только правильно выбрать место, и аккуратно все подключить.

В силу своих умений иногда мне приходится ремонтировать электрооборудование и проводку в автомобилях соседей и знакомых. Как правило, это не Крузаки и не Кайены, и не фаршированные электроникой суперкары.

Это обычные, рабочие машины. Как русские, так и буржуйские. И трактора и даже мотоциклы . Замки зажигания обычно соединены напрямую, половина лампочек не горит, вместо предохранителей обычно стоят куски проволоки, скрепки, монетки, гвоздики — все, что угодно, лишь бы ток проводило. Во многих случаях проводка во многих местах оплавлена и вся на «соплях». Что поделать, услуги хорошего автоэлектрика недёшевы, вот и делают, кто во что горазд.

А вот о том, что машина сгорает дотла в среднем за 5 — 8 минут никто из владельцев не задумывается. Лично я дважды видел, как быстро это происходит.

Поэтому я всем своим знакомым и незнакомым автовладельцам настоятельно рекомендую устанавливать выключатель «массы». Прежде всего, в целях пожарной безопасности, но и как дополнительное противоугонное средство он тоже не помешает.

Для быстрой установки надёжного выключателя массы потребуется:

1.Толстый медный провод с клеммами2. Автомат от 63А до 100А3. Изолента

В деревенских же условиях выключатель массы и вовсе не найти. При советской власти его можно было бы открутить с какого – нибудь старого трактора, или ГАЗона, но теперь это нереально.

Проведя несколько экспериментов и примерно просчитав токи и мощность нагрузки при работе автомобильного стартера, я стал применять для этой цели …. обычные автоматические выключатели на 220В от электрощитков. Тонкость состоит только в том, что надо найти автомат на 63, 80, или на 100 ампер. Пробовал ставить автоматы на 40А и на 50А, но иногда они не выдерживают бросков стартерного тока, и выключаются. Таким способом мною были установлены выключатели массы на многие модели машин.

Вот, для примера, на фото показана установка такого автомата в старенькую НИВУ. Для наглядности облицовка и шумоизоляция сняты.

Как – то так. Просто, недорого и надёжно.

Непременное условие при установке выключателя массы: он должен находиться в салоне автомобиля в незаметном, но удобном месте. Установка выключателя под капотом или возле аккумулятора не имеет смысла, потому как если что-нибудь замкнёт, и не дай Бог, загорится, Вы просто не успеете открыть капот и добежать.

В попытках защитить своего «железного коня» от талантливых и находчивых угонщиков автовладельцы идут на разного рода ухищрения и выдумки. Кто-то ставит на свой автомобиль дорогущие сигнализации с функцией отслеживания через спутник, кто-то намертво блокирует рулевое колесо с ручкой коробки переключения передач или педалью сцепления, а кто-то ставит простенькую звуковую «пищалку». Существуют даже истории об устанавливаемых на ночь медвежьих капканах. Однако некоторые автолюбители по старинке предпочитают обесточить свою «ласточку» через выключатель массы, который можно спрятать где угодно в автомобиле и тем самым серьёзно усложнить потенциальному воришке его задачу.

Что это такое

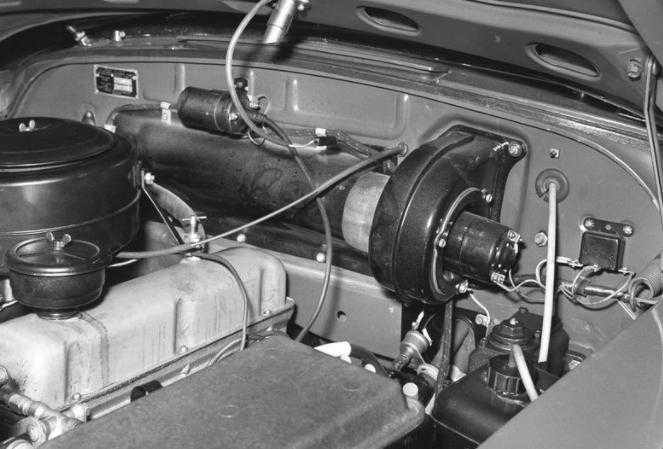

Устройство подобного типа стали устанавливать на машины еще в те времена, когда своеобразным стандартом электрооборудования для авто была выбрана однопроводная схема с подключением к связанным между собой элементам конструкции транспортного средства (кузов, двигатель и т.д.). Так называемую массу стали подключать к минусовой клемме аккумулятора (хотя иногда встречались исключения).

Главной проблемой такой бортовой сети было несовершенное электрооборудование, что часто, особенно при любых повреждениях изоляции, вызывало большую утечку тока и резкие скачки напряжения. Чаще всего от таких проблем страдал аккумулятор автомобиля. Поэтому водители стали отсоединять «минусовую» клемму от батареи практически при каждой остановке, чтобы исключить саморазряд и продлить срок службы АКБ, а также избежать возникновения коротких замыканий.

Проблема в том, что при регулярных манипуляциях соединение клеммы с АКБ ослабевало, что крайне негативно сказывалось на контакте и приводило к новым проблемам в работе электрооборудования. Именно тогда и появились первые устройства, позволяющие выключать массу из моторного отсека или салона автомобиля.

Эти приборы не только защищали АКБ от «саморазряда» и обесточивали бортовую сеть на время стоянок, но и совершенно неожиданно стали неплохим противоугонным устройством. Конечно найти это выключатель было не сложно, но злоумышленник тратил на это время и довольно часто отказывался от своих намерений из опасений быть застигнутым на месте преступления.

Принцип работы этих приборов предельно прост. Выключатель устанавливался в разрыв между массой транспортного средства и «минусом» аккумулятора. «Минус» в этом случае был выбран потому, что в отличие от «плюса» он не находится под потенциалом. Поэтому во время включения не происходит короткого замыкания и подгорания контактов.

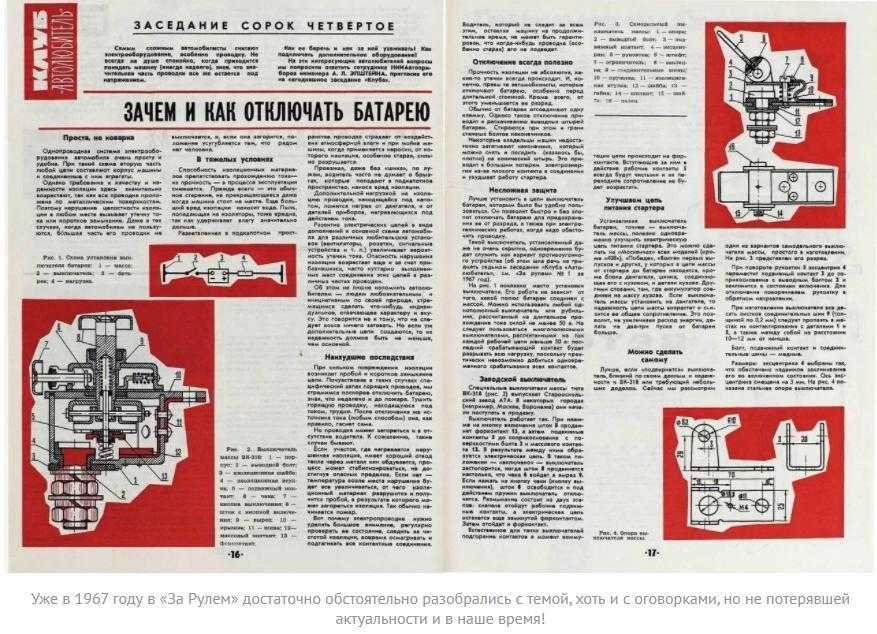

Выключатели массы в советские времена были довольно популярны. Существовало даже несколько типов таких устройств — от механических до электромагнитных моделей. В наше время о таких приборах практически забыли и сделали это напрасно, так как в некоторых случаях выключатель массы на машине будет весьма полезен.

Установка дистанционного выключателя массы

Прежде, чем производить установку выключателя, необходимо выбрать устройство, которое подойдет для данного конкретного автобуса или автомобиля. Выбирать выключатель массы нужно по двум параметрам — рабочему напряжению бортовой электрической сети, и по максимально допустимому току. Для большинства автобусов ПАЗ подходят выключатели с рабочим напряжением 12В и на ток от 50А, хотя ток можно и увеличить.

Монтаж дистанционного выключателя не отличается сложностью, производится он следующим образом.

Силовые контакты выключателя (большие, расположены в торце) служат для его подключения в разрыв провода «массы» (обычно в автомобилях и грузовиках отечественного производства в качестве «массы» выступает минусовой провод). То есть, от клеммы «-» аккумулятора провод подключается к одному контакту выключателя, а от второго контакта отходит провод, идущий на корпус («массу») автобуса и двигателя. Эти подключения необходимо производить многожильными проводами большого сечения, так как через них будут проходить большие токи, которые в момент запуска двигателя могут достигать 200-300 и более ампер.

К силовому контакту, который непосредственно подключен к минусовой клемме аккумулятора, также подключается провод малого сечения, который соединяется с одним из контактов катушки электромагнита (расположен на выключателе сбоку). От второго контакта электромагнита выводится провод на кнопку выключения, которая будет установлена в салоне или в кабине. Для обеспечения безопасности на пути от контакта электромагнита до кнопки необходимо предусмотреть предохранитель на 5А.

Второй контакт кнопки любым проводом подключается к плюсовой клемме аккумуляторной батареи. Обычно подключение кнопки производится не непосредственно на плюсовую клемму аккумулятора (так как для этого пришлось бы использовать слишком длинный провод), а к плюсовому контакту других устройств, расположенных в кабине или салоне — замка зажигания, магнитолы, блока предохранителей и т.д.

Необходимо использовать кнопку без фиксации, то есть — кнопку, которая после нажатия возвращается в исходное положение, размыкая цепь. Обычно для этого используются малогабаритные кнопки, которые можно легко спрятать и замаскировать. Нередко эта кнопка устанавливается в перчаточном ящике («бардачке»), под приборной панелью, под водительским креслом и в других скрытых местах.

Необходимо отметить, что все монтажные работы нужно проводить с отключенными от аккумулятора клеммами, так как в противном случае высок риск вывести из строя электрооборудование автомобиля. При правильной установке дистанционный выключатель не требует наладки и сразу начинает работать.

Делаем своими руками

Чтобы отключить массу от автомобильного аккумулятора, можно поступить предельно просто, подняв капот и открутив соответствующие клеммы. Но если в салоне будет находиться кнопка, через которую осуществляется отключение, с ней работать намного удобнее. Подобное решение можно сделать своими руками.

Если не планируется использовать заводской выключатель, можно сделать его своими руками. Вполне подойдёт простая схема, в которой отсутствуют механические контакты. Это повышает надёжность конструкции. Плюс такая система станет прекрасным дополнением к вашей охранной системе, если такая предусмотрена.

Для сборки размыкателя потребуется кнопка типа S1, которая будет установлена в салоне, диод и тринистор.

Тринистром называют тиристор, который имеет 3 электрических вывода. Это управляющий электрод, катод и анод.

Тринистор будет применяться в роли электрореле, срабатывание которого происходит при появлении импульса на управляющем электроде.
В скрытом месте, которое выбирает сам автомобилист, устанавливается кнопка управления. При замыкании контактов на кнопке будет возникать импульс.
Поступая на тринистор, импульс способствует отпиранию, сопротивление резко меняется в сторону уменьшения, по сети проходит ток высокого напряжения.
Тринистор позволяет току проходить только в направлении от аккумулятора до бортовой электросети.
Чтобы АКБ могла подзаряжаться от генератора, параллельно с тринистром подключается диод.
Крепление детали осуществляется с использованием уголка на основе дюрали.
На одной полке делаются отверстия для крепления полупроводников.
На второй нужно просверлить отверстия под крепежный элемент, который будет использоваться для крепления устройства к кузову.
В качестве проводки применяется монтажный многожильный провод.

Объединив всё в единую схему, при нажатии на кнопку, спрятанную в салоне, можно будет размыкать массу, тем самым перекрывать ток от АКБ к потребителям.
