Солнечная батарея для воды, выгоден ли солнечный коллектор горячей воды

При помощи каких критериев выбрать?

Существует 3 основных критерия данного процесса:

• Объём. Не стоит устанавливать максимальный по данному значению прибор. Это может натолкнуть в будущем на финансовые затруднения. Так как на ёмкость достаточного объёма будет уходить больше воды, то и счёт за её потребление будет больше. Стоит помнить, что чем больше объем установки, тем больше она будет соприкасаться со змеевиком, что может привести к нагреву теплоносителя.
• Мощность. Этот критерий оказывает влияние на нагрев воды. Для полноценного процесса отопления подойдёт водонагреватель с показателем 8—12 кВт.
• Диаметр. Данный критерий зависит от площади помещения, где производится монтаж прибора.

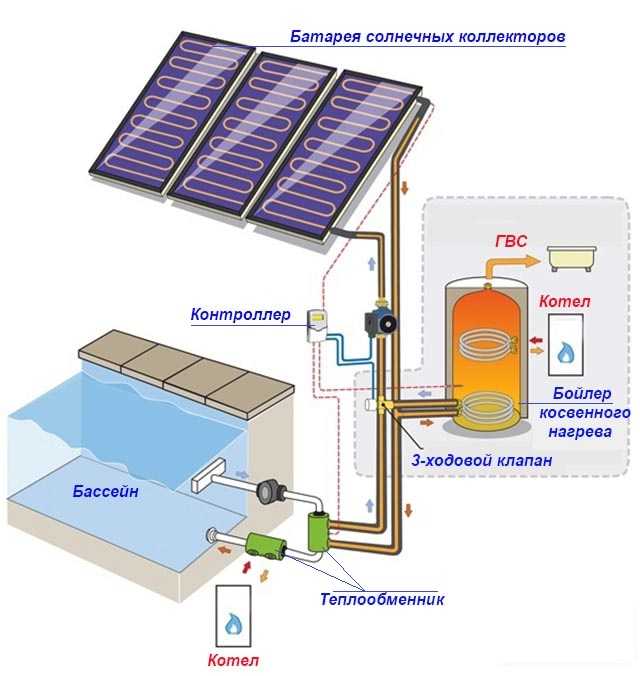

Солнечный коллектор для дома, бассейна

Солнечный коллектор — это аппарат, в котором энергия солнечных лучей преобразуется в тепловую энергию теплоносителя. Теплоноситель переносит тепло от солнечного коллектора к нагревателям систем горячего водоснабжения и отопления. В качестве теплоносителя используют воду или не замерзающие жидкости.

Солнечный коллектор может иметь разную конструкцию. Существуют три принципиальных схемы устройства солнечного коллектора.

Плоский солнечный коллектор

Солнечный плоский коллектор представляет собой металлическую пластину — абсорбер, которая поглощает падающее на неё солнечное излучение. К пластине прикреплены медные трубки, по которым течет теплоноситель.

Пластину абсорбера покрывают слоем никеля, черной меди или другим материалом с высоким коэффициентом поглощения солнечных лучей, но с низким коэффициентом тепловых излучения. Такое покрытие называют селективным.

Некоторые производители выпускают адсорберы из двух сложенных вместе металлических листов. В листах выдавлены канавки, из которых при соединении листов формируются трубки коллектора.

Солнечные лучи нагревает абсорбер, от него тепло передается теплоносителю, температура которого увеличивается.

Абсорбер с трубками устанавливают в теплоизолированный плоский корпус. Сверху корпус коллектора закрывают стеклом. Для улучшения теплоизоляции обычно устанавливают стеклопакет с двойным или тройным остеклением. Стекло должно выдерживать удары града.

Чтобы остекление и поверхность адсорбера не запотевали, в корпусе коллектора оставляют отверстия для вентиляции.

Пластина абсорбера в плоском коллекторе со стеклопакетом может нагреваться до 190 оС.

Панель солнечного водонагревателя с параллельным расположением труб

В плоском солнечном коллекторе трубы, по которым циркулирует теплоноситель, обычно располагают вертикально. Применяют две схемы разводки труб — параллельную и змейкой.

Параллельная схема расположения труб имеет маленькое гидравлическое сопротивление. Коллекторы с параллельными трубами применяют в схемах подогрева воды с естественной циркуляцией теплоносителя.

Панель солнечного водонагревателя с расположением труб змейкой

Укладка труб змейкой позволяет получить чуть больший тепловой эффект, но при этом резко увеличивается гидравлическое сопротивление системы.

Трубчатый вакуумный солнечный коллектор

Солнечный трубчатый вакуумный коллектор устанавливают на южном скате крыши

Солнечный вакуумный трубчатый коллектор может состоять из нескольких десятков стеклянных труб, в которых создан вакуум. Внутри вакуумных труб находятся трубки с теплоносителем.

На нижнюю часть поверхности труб нанесено зеркальное покрытие, фокусирующее солнечные лучи. А верхняя часть труб покрыта селективным слоем, который пропускает солнечные лучи внутрь, но задерживает отраженное тепловое излучение изнутри стеклянной трубы.

Наличие вакуума значительно уменьшает тепловые потери, а зеркальное и селективное покрытия еще больше увеличивают эффективность коллектора.

Солнечный коллектор с тепловыми трубками

Солнечный коллектор с тепловыми трубками внешне похож на вакуумный трубчатый, показанный на рисунке выше. Отличия находятся внутри стеклянных вакуумных труб.

В каждой стеклянной трубе коллектора имеется другая, герметично закрытая со всех сторон трубка с легко испаряющейся жидкостью — тепловая трубка. Верхний конец тепловой трубки является частью теплообменника, в котором циркулирует теплоноситель контура солнечного коллектора.

При нагреве солнечными лучами жидкость в тепловой трубке испаряется. Пары поднимаются вверх и конденсируются на поверхности трубки, прикрепленной верхним концом к теплообменнику. Процесс конденсации сопровождается передачей тепла теплоносителю.

Конденсат в тепловой трубке стекает вниз, снова нагревается, испаряется — процесс повторяется и идет непрерывно.

Типы систем

Существует два основных вида – активные и пассивные. Последние устанавливаются вместе с баком, аккумулирующим тепло (их используют только в теплое время, так как вода в баке не защищена от замерзания). Активная система часто получает роль преобладающего источника горячей воды летом и вспомогательного – в зимний период. В этом случае теплообменник размещают в помещении, а в контуре коллектора применяют незамерзающую жидкость.

Читайте: Экономьте правильно: солнечные коллекторы.

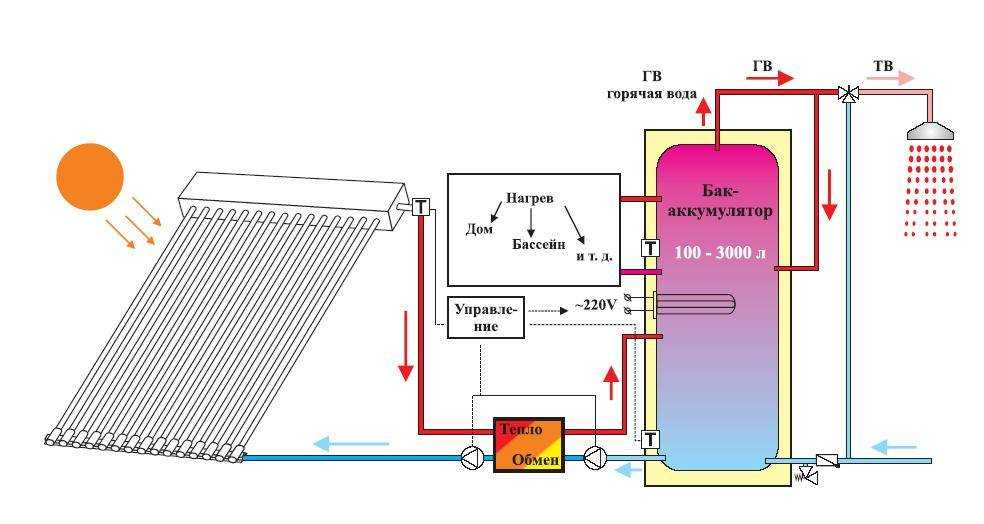

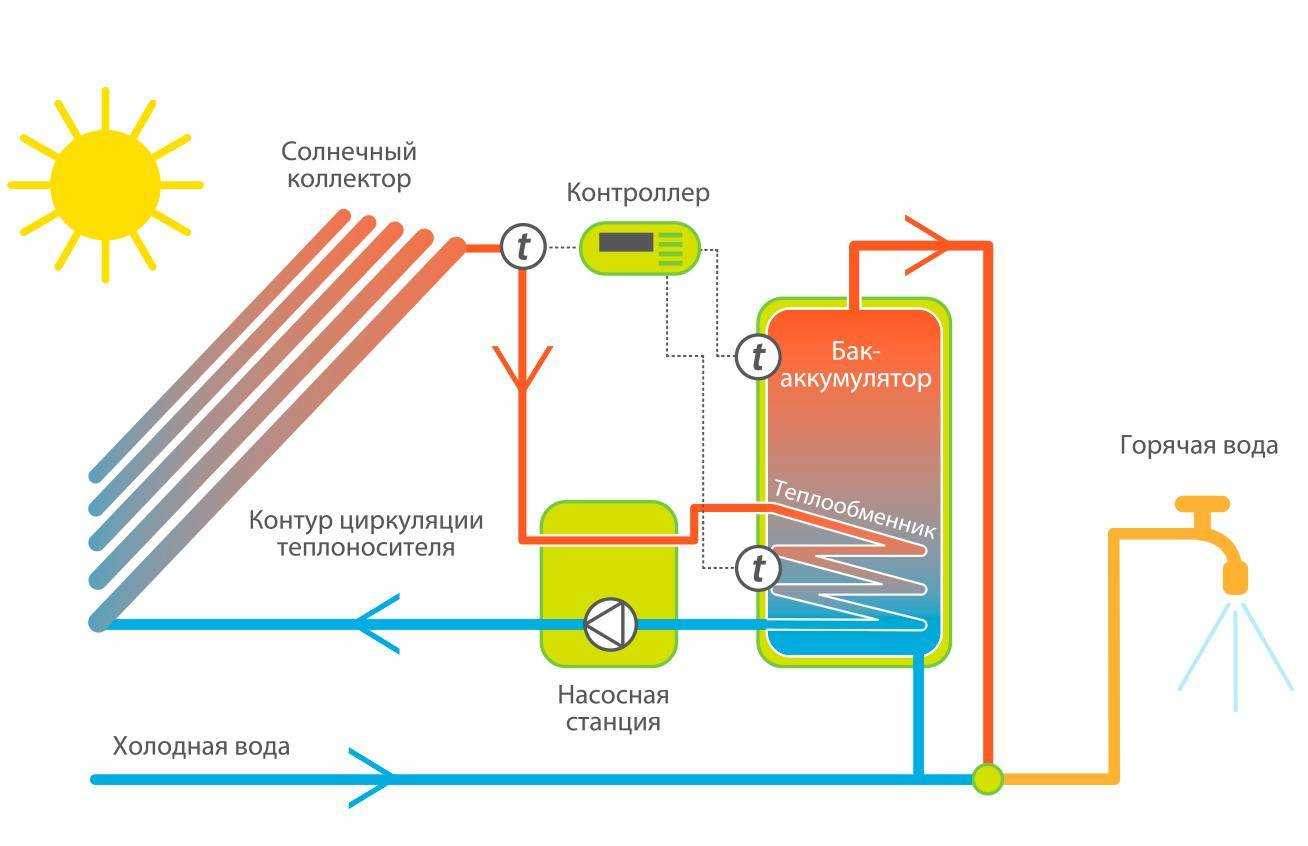

Активные гелионагревающие системы имеют более сложное устройство, чем пассивные. Помимо самого коллектора необходим расширительный бак и бак, аккумулирующий тепло, контроллер и циркуляционный насос.

Установка солнечного коллектора для воды

Следует обратить особое внимание на установку системы, поскольку это сильно влияет на эффективность подогрева воды. Мы можем найти панели, которые могут быть установлены:

Мы можем найти панели, которые могут быть установлены:

• на крышах домов,
• в крышах,
• отдельно стоящие единицы.

Вариантов установки очень много. Тем не менее, вы должны придерживаться основного принципа, который гласит, что панели должны быть размещены в местах с высоким уровнем света. Все затененные участки противопоказаны, они снижают эффективность такого оборудования.

Установка солнечных коллекторов на крыше домов своими руками

Установка коллекторов, как правило, осуществляется на крышах домов. Это относится ко всем видам панелей, имеющимся в продаже. Батареи могут быть установлены на существующих зданиях.

Установка солнечных панелей своими руками относительно проста. Просто установите кронштейны для панелей и подключите к ним трубы.

Установка панелей на крышах не сложная, но гораздо лучшее решение – это монтаж их в крыше.

В результате, мы уменьшим потери тепла и сделаем систему более эффективной. В крышу можно встроить только плоские коллекторы. Такое решение должно быть рассмотрено на этапе строительства, так как вмешательство в существующую кровлю будет довольно дорогим.

Солнечный коллектор на балконе

Интересным решением являются солнечные батареи на балконе и на земле. Этот способ установки дает большие возможности в регулировке угла наклона панелей.

Таким образом, можно оптимально адаптировать их к падающему солнечному свету. Панели солнечных батарей также поглощают лучи, отраженные от земли и от здания. Это также приводит к повышению их эффективности.

Отдельно стоящие солнечные панели для воды

Стоит отметить, что свободно стоящие панели требуют хорошо изолированных труб с теплоносителем.

Недостаточная теплоизоляция может значительно снизить эффективность всего коллектора.

Какой способ монтажа выбрать?

Все зависит от специфики здания и близлежащих окрестностей. Решения имеют различные преимущества и недостатки, поэтому вы должны проконсультироваться о способе установки с компанией, которая будет осуществлять монтаж. Стоит помнить, что одна из самых больших проблем коллекторов – это отложение загрязняющих веществ. Даже тонкая пыль, осаждающаяся на плоские пластины коллектора, может снизить его эффективность

Поэтому очень важно обеспечить возможность регулярной очистки батарей

Своевременный уход за бойлером: способы уменьшить траты

Накопительный водонагреватель нуждается в периодической проверке элементов, чистке и замене некоторых деталей:

ТЭН необходимо регулярно чистить

1. Не реже 1 раза в год контролируйте работоспособность обратного клапана на входном предохранителе. Они часто выходят из строя. Верный признак — оттуда начинает капать вода, ведь деталь не справляется с давлением внутри бака.
2. Хотя бы раз в пару лет промывайте бак от накипи.
3. Примерно в те же сроки проверяйте состояние магниевого анода – это устройство берёт на себя львиную долю реакции с агрессивными веществами и накипи. Поэтому для долголетия ТЭНа анод надо менять чаще.

Чтобы почистить ТЭН самостоятельно, сначала полностью слейте воду из бойлера, выкрутите крышку и сам нагреватель, а затем погрузите устройство в очищающий раствор. Смесь готовится легко: 15 г лимонной кислоты на 1,5 л воды. ТЭН должен пролежать в растворе, пока полностью не очистится. Вручную соскребать накипь ни в коем случае нельзя. Своевременная очистка и правильная эксплуатация бойлера помогут ежегодно экономить по несколько сотен рублей.

Сферы применения и требования к установке

Итак, где применяются солнечные водонагреватели?

• Горячее водоснабжение частного дома;
• Отопление;
• Подогрев воды для дачных бассейнов;
• Горячая вода для нужд сельского хозяйства и промышленности.

Солнечный водонагреватель для отопления дома

Рекомендации по установке важно учитывать, поскольку от этого целиком и полностью будет зависеть эффективность работы водонагревателя. Перечислим некоторые рекомендации специалистов:

• Местом монтажа могут служить крыша дома, фасад, балкон;
• Панель водонагревателя обязательно должна смотреть на юг;
• При установке панели следует сделать угол наклона, равный широте вашего региона;
• Поскольку водонагреватель постоянно принимает солнечную энергию, при небольшом потреблении воды может образоваться застой, где теплоноситель вполне может нагреться до 300 градусов. Поэтому запрещено использовать трубы из пластмассы и оцинкованного железа. Лучше всего выполнять змеевик из меди или нержавейки;
• Обязательно нужно сделать изоляцию нагревающихся элементов водонагревателя, чтобы случайно не обжечься;
• При выборе крепежа и изоляции также следует учитывать возможность застоя теплоносителя и его сильный разогрев. То есть, материалы лучше выбирать с запасом прочности. Многие солидные производители температуру застоя пишут в спецификациях или на корпусе устройства. Ориентируйтесь на это значение;
• Панели солнечного водонагревателя должны располагаться на открытом месте с максимальным освещением солнцем. Вокруг не должно быть никаких высоких предметов, отбрасывающих тень;
• Для увеличения эффективности водонагревателя нужно проводить его крепёж на специальном стеллаже, если такую схему установки предлагает производитель;
• При установке каждый вид нагревателя может иметь свои особенности. Тут нужно ориентироваться на рекомендации производителя.

Трубчатые солнечные коллекторы

Трубчатые солнечные коллекторы собираются из отдельных трубок, по которым курсирует вода, газ или пар. Это одна из разновидностей гелиосистем открытого типа. Однако теплоноситель уже намного лучше защищен от внешнего негатива. Особенно в вакуумных установках, устроенных по принципу термосов.

Каждая трубка подключается к системе отдельно, параллельно друг другу. При выходе из строя одной трубки ее легко поменять на новую. Вся конструкция может собираться непосредственно на кровле здания, что значительно облегчает монтаж.

Трубчатый коллектор имеет модульную структуру. Основным элементом является вакуумная трубка, количество трубок варьируется от 18 до 30, что позволяет точно подобрать мощность системы

Веский плюс трубчатых солнечных коллекторов заключается в цилиндрической форме основных элементов, благодаря которым солнечное излучение улавливается круглый световой день без применения дорогостоящих систем слежения за передвижением светила.

Специальное многослойное покрытие создает своего рода оптическую ловушку для солнечных лучей. На схеме частично показана внешняя стенка вакуумной колбы отражающая лучи на стенки внутренней колбы

По конструкции трубок различают перьевые и коаксиальные солнечные коллекторы.

Коаксиальная трубка представляет собой сосуд Дьаюра или всем знакомый термос. Изготовлены из двух колб между которыми откачан воздух. На внутреннюю поверхность внутренней колбы нанесено высокоселективное покрытие эффективно поглощающее солнечную энергию.

При цилиндрической форме трубки солнечные лучи всегда падают перпендикулярно поверхности

Тепловая энергия от внутреннего селективного слоя передается тепловой трубке или внутреннему теплообменнику из алюминиевых пластин. На этом этапе происходят нежелательные теплопотери.

Перьевая трубка представляет собой стеклянный цилиндр со вставленным внутрь перьевым абсорбером.

Свое название система получила от перьевого абсорбера, который плотно обхватывает тепловой канал из теплопроводящего металла

Для хорошей теплоизоляции из трубки откачан воздух. Передача тепла от абсорбера происходит без потерь, поэтому КПД перьевых трубок выше.

Термотрубка представляет собой запаянную емкость с легкоиспаряющейся жидкостью.

Поскольку легкоиспаряющаяся жидкость естественным образом стекает на дно термотрубки, минимальный угол наклона составляет 20°

Внутри термотрубки находится легкоиспаряющаяся жидкость, которая воспринимает тепло от внутренней стенки колбы или от перьевого абсорбера. Под действием температуры жидкость закипает и в виде пара поднимается вверх. После того как тепло отдано теплоносителю отопления или горячего водоснабжения, пар конденсируется в жидкость и стекает вниз.

В качестве легкоиспаряющейся жидкости часто применяется вода при низком давлении.

В прямоточной системе используется U-образная трубка, по которой циркулирует вода или теплоноситель системы отопления.

Одна половина U-образной трубки предназначена для холодного теплоносителя, вторая отводит нагретый. При нагреве теплоноситель расширяется и поступает в накопительный бак, обеспечивая естественную циркуляцию. Как и в случае систем с термотрубкой, минимальный угол наклона должен составлять не менее 20⁰.

При прямоточном подключении давление в системе не может быть высоким, так как внутри колбы технический вакуум

Прямоточные системы более эффективны так как сразу нагревают теплоноситель.

Если системы солнечных коллекторов запланированы к использованию круглый год, то в них закачивается специальные антифризы.

Плюсы и недостатки трубчатых коллекторов

Применение трубчатых солнечных коллекторов имеет ряд достоинств и недостатков. Конструкция трубчатого солнечного коллектора состоит из одинаковых элементов, которые относительно легко заменить.

Достоинства:

• низкие теплопотери;
• способность работать при температуре до -30⁰С;
• эффективная производительность в течение всего светового дня;
• хорошая работоспособность в областях с умеренным и холодным климатом;
• низкая парусность, обоснованная способностью трубчатых систем пропускать сквозь себя воздушные массы;
• возможность производства высокой температуры теплоносителя.

Конструктивно трубчатая конструкция имеет ограниченную апертурную поверхность. Обладает следующими недостатками:

• не способна к самоочистке от снега, льда, инея;
• высокая стоимость.

Несмотря на первоначально высокую стоимость, трубчатые коллекторы быстрее окупаются. Имеют большой срок эксплуатации.

Трубчатые коллекторы относятся к гелиоустановкам открытого типа, потому не подходят для круглогодичного использования в системах отопления

Как сделать солнечный водонагреватель в домашних условиях?

Предлагаем вашему вниманию подробную инструкцию по изготовлению солнечного бойлера своими руками. Процесс довольно трудоемкий, но результат того стоит.

Для начала вам необходимо подготовить нужные для работы материалы и инструменты. Вам понадобятся:

• Стекло толщиной 3-4 миллиметра;
• Деревянные рейки 20х30 миллиметров;

• Брус размерами 50х50 миллиметров;
• Доски толщиной 20 миллиметров и шириной 150;
• Полоса жести или крепеж для труб;
• Лист OSB или фанера толщиной 10 миллиметров;
• Металлические уголки;
• Мебельные петли;
• Полоса жести или крепеж для труб;
• Утеплитель с металлизированным покрытием;
• Лист оцинкованной жести;
• Минеральная вата;
• Металлические и медные трубы диаметром 10-15 миллиметров и 50 миллиметров.

• Соединительные хомуты и муфты;
• Герметик;
• Черная краска;
• Резиновый уплотнитель для дверей и окон;
• Аквамаркеры;
• Пластиковая бочка или металлический бак объемом 200-250 литров.

Как только все необходимое для работы было подготовлено, можно приступать непосредственно к изготовлению солнечного водонагревателя. Сам процесс разделен на четыре этапа, далее о которых мы поговорим более подробно.

Этап 1. Изготовление короба

В начале всего процесса нужно сделать корпус для будущего водонагревателя. Делать это следует, исходя из такой последовательности действий:

• Из приготовленных досок соберите короб нужного вам размера.
• Дно корпуса зашейте листом фанеры или OSB.

• По окончании сборки короба все стыки и щели загерметизируйте.
• Внутреннюю часть корпуса оклейте теплоотражателем. Таким образом вы избежите потери тепла.
• Обложите все поверхности слоем минеральной ваты.
• Готовый слой теплоизоляции закройте поверху жестяными листами и все щели обработайте герметиком.
• Внутреннюю поверхность корпуса обработайте черной краской.
• Установите раму для остекления из деревянных рамок. Для этого рейки нарежьте нужными вам размерами и соедините их, используя металлические уголки для этих целей.
• С обеих сторон рамы установите стекло, предварительно обработав одну четвертую реек уплотнительным материалом жидкой консистенции.
• Прикрепите раму к основанию корпуса с помощью мебельных петель.
• На торцы корпуса приклейте полосы резинового уплотнителя.
• Прогрунтуйте и покрасьте все наружные поверхности корпуса водонагревателя.

Вот и все, сборка корпуса завершена. Теперь можно смело переходить к следующему этапу.

Этап 2. Изготовление радиатора

Сделать радиатор для солнечного водонагревателя можно, соблюдая следующий ход действий:

1. Подготовьте два отрезка трубы диаметром 20-25 миллиметров и нужной вам длины.
2. В трубе большим диаметром просверлите отверстия с расстоянием около 10 сантиметров друг от друга.
3. Вставьте отрезки ранее подготовленных труб в отверстия таким образом, чтобы с обратной стороны торцы выходили на 5 миллиметров.
4. Заварите или запаяйте соединения.
5. По диагонали к торцам труб диаметром 50 миллиметров приварите резьбовые изгибы для внешних подключений. Остальные торцы нужно заглушить.
6. Окрасьте радиатор черной термостойкой краской в несколько слоев.

Этап 3. Монтаж коллектора

Непосредственно перед монтажом радиатора в короб вначале нужно наметить места в его стенках, сквозь которые и будут проходить отводы для подсоединения труб подачи и отбора воды. После этого:

1. По этим меткам просверливают отверстия нужного диаметра.
2. Далее устанавливают радиатор в корпус вплотную к днищу и фиксируют его вдоль по всей длине каждого элемента. Делать это следует в 4-5 местах с помощью полосок жести или другого предназначенного для этих целей крепежа.
3. Теперь корпус коллектора накрывают рамой и жестко фиксируют саморезами или уголками.
4. Далее все щели герметизируются.

Финальный этап. Обустройство и подключение солнечного водонагревателя:

• В емкость, которую вы собираетесь использовать в качестве теплоаккумулятора, врежьте резьбовые отводы. Одну точку нужно сделать внизу емкости для подачи холодной воды, а вторую — устроить в верхней части для нагретой жидкости.
• После — емкость необходимо утеплить, используя для этих целей минеральную или каменную вату, а также другой теплоизоляционный материал.

• На 0,5-0,8 метров выше бака монтируется аквакамера в комплекте с поплавковым клапаном для того, чтобы постоянно создавалось постоянное небольшое давление в системе. Кроме того, для монтажа напорного трубопровода от водопровода до аквакамеры следует использовать половину одной трубы.
• После полного наполнения емкости из дренажного отверстия аквакамеры будет литься вода. Далее можно включить подачу воды из водопровода и наполнить бак.

Вот и все, ваш солнечный водонагреватель готов!

Как посчитать необходимую мощность коллектора

При расчете необходимой мощности солнечного коллектора очень часто ошибочно производят вычисления, исходя из поступающей солнечной энергии в самые холодные месяцы года.

Дело в том, что в остальные месяцы года вся система будет постоянно перегреваться. Температура теплоносителя летом на выходе из солнечного коллектора может достигать 200°С при нагреве пара или газа, 120°С антифриза, 150°С воды. Если теплоноситель закипит, он частично испариться. В результате его придется заменить.

Компании производители рекомендуют исходить из таких цифр:

• обеспечение горячего водоснабжения не более 70%;
• обеспечение отопительной системы не более 30%.

Остальное необходимое тепло должно вырабатывать стандартное отопительное оборудование. Тем не менее при таких показателях в год экономится в среднем около 40% на отоплении и горячем водоснабжении.

Мощность вырабатываемая одной трубкой вакуумной системы зависит от географического местоположения. Показатель солнечной энергии падающей в год на 1 м2 земли называется инсоляцией. Зная длину и диаметр трубки, можно высчитать апертуру – эффективную площадь поглощения. Остается применить коэффициенты абсорбции и эмиссии для вычисления мощности одной трубки в год.

Пример расчета:

Стандартная длина трубки составляет 1800 мм, эффективная — 1600 мм. Диаметр 58 мм. Апертура – затененный участок создаваемый трубкой. Таким образом площадь прямоугольника тени составит:

S = 1,6 * 0,058 = 0,0928м2

КПД средней трубки составляет 80%, солнечная инсоляция для Москвы составляет около 1170 кВт*ч/м2 в год. Таким образом одна трубка выработает в год:

W = 0,0928 * 1170 * 0,8 = 86,86кВт*ч

Необходимо отметить, что это очень приблизительный расчет. Количество вырабатываемой энергии зависит от ориентирования установки, угла, среднегодовой температуры и т.д. опубликовано econet.ru

Типы солнечных водонагревателей и их характеристики

Солнечные водонагреватели представляют собой комплект оборудования для нагрева воды с помощью солнечной энергии. Другое название этих устройств — солнечные коллекторы. В отличие от фотоэлектрических панелей, использующих для производства электроэнергии солнечный свет, солнечные нагреватели сразу получают тепловую энергию, которую передают теплоносителю (воде, антифризу и т.п.).

Они образуют целую систему, состоящую из следующих элементов:

• Коллектор. Панель, принимающая тепловую энергию и передающая ее теплоносителю.
• Накопительный бак. Емкость, в которой аккумулируется нагретая вода и происходит замещение остывшего теплоносителя только что нагретым потоком.
• Отопительный контур. Обычная радиаторная система или теплый пол, реализующие энергию теплоносителя. В некоторых типах системы отопительный контур не входит в объем системы коллектора, получая энергию в накопительном баке, который в данном случае является теплообменником.

По типу циркуляции

Циркуляция теплоносителя позволяет получать тепловую энергию взамен отданной во внутреннюю атмосферу дома. Существует два вида:

1. Естественная. Используется перемещение нагретых слоев жидкости вверх с замещением их более холодными слоями. Не требует никаких устройств или использования электроэнергии, но зависит от множества факторов — взаимного расположения коллектора, накопителя и остальных элементов системы, температуры и т.д. Перемещение жидкости нестабильное, способное усиливаться и ослабляться.
2. Принудительная. Потоки направляются с помощью циркуляционного насоса. Возникает стабильный режим с постоянной скоростью потока, что позволяет обеспечить устойчивый режим обогрева дома.

По типу коллектора

Существуют конструкции коллекторов, обладающие разной эффективностью, возможностями и способом передачи тепла. В их числе:

1. Открытые. Плоские длинные лотки или желоба из черного пластика, в которых циркулирует вода. КПД открытых коллекторов очень низок, но простота и дешевизна способствуют их популярности. Используются для нагрева воды для летнего душа или бассейна.
2. Трубчатые (термосифонные). Основной элемент — коаксиальная трубка с вакуумной прослойкой между внешними слоями, которая надежно теплоизолирует содержимое трубок. Конструкция эффективная, но дорогая и не поддающаяся ремонту.
3. Плоские. Это закрытые емкости с прозрачной верхней панелью. Внутренняя поверхность покрыта слоем приемника тепловой энергии, отдающего ее воде, которая перемещается внутри припаянных к приемнику трубок. Простая и эффективная конструкция, в которой для большего эффекта иногда создают вакуум для теплоизоляции.

По типу контура циркуляции

1. Разомкнутый – применяется для обеспечения горячей водой жилого помещения. Теплоносителем в этом случае выступает вода, которую используют для различных бытовых нужд и, соответственно, она уже не попадает обратно в контур.
2. Система с одним контуром – используют для отопления дома. Нагретый таким способом теплоноситель используют как добавку к теплоносителю, который подогрели традиционным методом. В этом случае нагретый теплоноситель переходит в отопительную систему, после которой опять переносится в приемный резервуар и в коллектор.
3. Двухконтурнаянагревательная система – самая универсальная. Есть возможность использования таковой для отопления зимой или для водоснабжения.

Двухконтурная система водоснабжения и отопления

Также можно выбрать один из возможных теплоносителей – вода, масло или антифриз. После коллектора теплоноситель проходит теплообменник, в котором происходит теплоотдача на второй контур. Второй используемый теплоноситель уже идет по назначению – для отопления или водоснабжения.

Теплоноситель

Для таких водонагревателей используют различные теплоносители: антифриз, смазочная жидкость и вода.

Применение

Солнечные системы постепенно приобретают популярность. С их помощью решают множество задач:

• Подогрев жидкости до требуемой температуры.
• Повышение производительности отопительной системы.
• Водонагреватель для бассейна, для летнего душа.
• Подогрев жидкости для иных потребностей.

Разновидности устройств

Нагреватели воды, работающие от солнечной энергии, можно разделить по таким критериям:

• Способу нагревания воды – прямой нагрев (используется одноконтурная система) и косвенный нагрев, при котором используется двухконтурная система.
• Водный нагреватель соединен с накопительным баком благодаря трубам, по которым посредством естественной циркуляции движется вода. Подпитка осуществляется холодной водой по мере того, как расходуется подогретая. В этом способе нагревания в системе циркулирует хладагент, а в накопительном баке есть конденсатор, на котором жидкость, которая циркулирует в закрытом контуре нагревателя, передает энергию воде. Жидкость, в свою же очередь, будет циркулировать в контуре потребителя.
• Способу обеспечения циркуляции – естественная (в этом случае движение воды происходит благодаря разнице температур в водном нагревателе и у потребителя), принудительного типа (выполняется за счет установки циркулярного насоса).
• По типам конструкции (плоские и вакуумные).

Плоские

К достоинствам такого солнечного водонагревателя для дачи отнесем:

• Возможность использования для различных систем.
• Надежность устройства.
• Высокие показатели эффективности.
• Неприхотливость к эксплуатации.
• Длительный срок эксплуатации.

К недостаткам отнесем:

• При повреждении невозможен частичный ремонт, только полная замена.
• Низкий коэффициент полезного действия установки.

Вакуумные

Лучи солнца попадают на трубки, расположенные снаружи, которые и играют роль абсорбера. В медных трубочках, которые меньше по диаметру, нагревается особая жидкость, которая при нагревании начинает испаряться. Пар поднимается наверх, и передает свою энергию воде, которая циркулирует, а после конденсируется и стекает вниз.

К достоинствам можно отнести:

• Возможность использования устройства на протяжении круглого года.
• Высокий коэффициент полезного действия.
• Универсальность в пользовании.

К недостаткам отнесем:

• Малый срок эксплуатации по сравнению с аналогами.
• Подверженность разрушениям из-за воздействий внешних факторов.
• Невозможно использовать в регионах, где наружный воздух имеет отрицательные температуры.

Как видите, у каждого из видов свои достоинства и недостатки.

Средняя стоимость

Из-за того, что большинство жителей планеты пытается перейти на использование в повседневности альтернативных источников энергии для того, чтобы получать тепло, электричество и горячую воду, предлагаем ассортимент товаров достаточно большой. Солнечные нагреватели воды выпускают предприятия РФ и другие производства за пределами. На стоимость солнечного водонагревателя для дома и его установку будет влиять компания-производитель и страна изготовления, тип конструкции (вакуумный или плоский), а также комплектация поставки и регион, в котором будет осуществлена покупка.

Самый дешевый вариант будет стоить 155 000 рублей, и за такую сумму у вас получится купить «Солнечный водонагреватель для бассейна» от Интекса (Китай), с такими техническими характеристиками – размер 1.2*1.2 метра, предназначается для использования с фильтр-насосом, производительность которого не больше 9400 л/час, а вес 3.7 кг.

Водонагреватель, работающий от солнца под названием «ДАЧА-ЛЮКС» (производство Россия), имеет объем в 125 литров и будет стоить 29 000 рублей. В комплектации поставки есть накопительный бак, комплект трубок вакуумного типа (15 штук), а также контроллер. Площадь поглощения составляет 2.30 м2. Установка германского происхождения для снабжения горячей водой «АuroSTEP plus» можно купить за 195 000 рублей, а в полной комплектации за 455 000 рублей. За такую сумму вы получите системы снабжения горячей водой, которая полностью исключает возможность закипания, а также нагреватель для воды с емкостью от 150 до 350 литров и от 1 до 3 солнечных коллекторов.

Установка имеет регулятор управления и дополнительный нагреватель электрического типа. Как видно из цифр, приведенных выше, разброс по стоимости достаточно большой, поэтому каждый покупатель (пусть даже и потенциальный) может выбрать такое устройство, которое будет отвечать предъявляемым требованиям и подходящим по стоимости.

Из радиатора холодильника

В сети есть описание самодельного гелиоколлектора с радиатором холодильника. Процесс изготовления в целом описан нами выше, напомним кратко основные моменты:

1. Во внутреннею поверхность плотно закрытого утепленного короба можно ставить отражающий материал (фольгу), но тут он закрепляется на черном резиновом коврике. Это также эффективный вариант, так как темный цвет лучше притягивает лучи, аккумулирует тепло.
2. Внутрь корпуса помещаем змеевик, накрываем стеклом (можно использовать шурупы как упоры), размещаем так, чтобы лучи падали под прямым углом.
3. Подключаем ПП трубами ввод для холодной и выход к баку душа для теплой воды. А также подводка может быть самой элементарной — из гибких, резиновых шлангов.
4. Бак душа — любая подходящая емкость.

Можно ли использовать бойлер для горячей воды в системе отопления

Для того чтобы всецело понимать, что это за устройство, необходимо разобраться во всех нюансах.

Что собой представляет устройство

Визуально бойлер для отопления выглядит как ёмкость довольно большого объёма. Внутри её или под ней располагается тепловой источник.

Конструкция и технические характеристики

На внешнем корпусе прибора расположены датчик давления и электронно-механическая система по управлению бойлером. Далее, следует слой теплоизоляции, разделяющий стенку корпуса и накопительный бак, и позволяющий сохранить тепло.

Фото 1. Бойлер косвенного нагрева модели 702.1, емкость — 712 л, производитель — «Elitec», Италия.

Объем накопительной ёмкости, в которой будет скапливаться и прогреваться вода, целесообразно выбирать в диапазоне 200—300 литров. Более низкие значения вместимости бака рассматривать не стоит, так как этого будет недостаточно для обогрева даже небольшой площади.

Нагрев воды осуществляется с помощью трубчатого электронагревателя мощностью не менее 8—12 кВт.

Внимание! Важноучитывать этот показатель, так как если он будет ниже, то оборудование будет не справляться с отоплением, и появится необходимость в круглосуточной работе прибора

Для чего он нужен

После того как накопительный бак заполнен, ТЭНы, расположенные внутри его, начинают прогревать воду до заданной температуры. По мере достижения необходимой отметки в градусах, жидкость начинает поступать через патрубки в трубы основной отопительной системы.

Хоть принцип работы бойлера для отопления достаточно прост, важно помнить и про особенности подготовительного процесса:

• создать контур с циркуляцией замкнутого типа;
• предвидеть возможность добавления жидкости в теплоноситель из систем водоснабжения;
• установить насос, регулирующий стабильное движение воды по трубам, запорную арматуру, расширительный бак;
• наладить структуру фильтрации воды, циркулировать по контуру жидкость должна уже в очищенном, без примесей, виде.

Встроенные в бойлер ТЭНы контролируют колебания температуры прибора. Как только достигается определённое пользователем её значение в градусах, система автоматически отключается. Если же вода остынет, то возникает обратный процесс: снова запустится её нагрев.

Насколько выгодны солнечные коллекторы

Окупаемость таких устройств зависит от широты использования. В южных районах, где много солнца, они выгодны. Но на уровне 52 параллели у нас они уже не окупаются, если используются для отопления (зимой солнца мало), но окупаются и севернее, если используются для ГВС в межсезонье и летом.

В Европе, например, где газ дороговат, а техника дешевая, коллектора однозначно выгодны для отопления, даже в северных районах.

У нас точно выгодными оказываются наиболее дешевые летние солнечные коллектора, которые можно изготовить буквально из подручных материалов, или которые сделаны «полукустарно» на местных производствах.

Они используются для подогрева воды в бассейне, летнего душа, ГВС в доме и отопления домов в межсезонье. В зимних условиях дешевые (самодельные) коллектора не могут соперничать по КПД с заводскими, становятся скорее охладителями, поэтому не используются.
