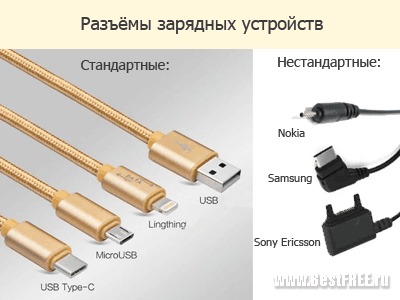

Типы разъемов
Вторая и третья версии разъёмов различают по размерам: Mini USB (маленькие размеры), Micro USB (ещё меньшие размеры); а также по типам: А, В.
USB разъём 2.0 типа A.
Надежный разъем основной характеристикой которого является способность выдерживать не одно подключение, при этом, не теряя своей целостности.
Сечение разъёма имеет прямоугольную форму, что создаёт дополнительную защиту при подключении.
Его недостаток – это большой размер, а все современные устройства отличаются портативностью что и повлияло на разработку и выпуск разъёмов аналогичного типа, но меньшего размера.
USB 2.0 типа А был представлен в девяностых годах и на данный момент еще является наиболее используемым.
Его имеют значительная часть маломощных устройств: клавиатура, мышка, флэшка и другие.
USB разъём версии 2.0 типа В.
В основном его применение находим в стационарных устройствах имеющие большие размеры. К ним относятся сканеры, принтеры, реже ADSL-модемы.
Редко, но все же бывает, что кабеля такого типа продаются отдельно от самой техники, потому что они не входят в состав комплекта технического устройства. Поэтому проверяйте комплектацию устройств.
Разъёмы данного типа не такие востребованные, как разъёмы типа А.
Квадратная и трапециевидная форма присуща всем разъёмам типа В.
К ним относятся и Mini и Micro.
Особенность сечения разъёмов типа «В» заключается в их квадратной форме, что отличает его от других типов.
Разъёмы Mini USB второй версии типа B.
Название разъёма такого типа говорит о том, что оно имеет очень маленькие размеры. И это не удивительно, потому что современный рынок всё больше предлагает миниатюрные товары.
Благодаря использованию персональных винчестеров, кардридеров, плееров и других маленьких устройств, разъёмы USB Mini, относящиеся к типу B, получили большую популярность.
Следует отметить ненадёжность таких разъёмов. При частом использовании он расшатывается.
А вот применение моделей разъёмов USB Mini типа A крайне ограничено.
Разъёмы Мicro USB 2.0 типа B.
Модели разъёмов Micro USB являются более совершенными относительно моделей Mini USB.
Данный тип разъёмов отличается невероятно маленькими размерами.
В отличие от предыдущих представленных типов мини, эти разъёмы очень надёжны своими креплениями и фиксацией подключения.
Разъём Мicro USB 2.0 типа «B» был признан по своим качествам единым для всеобщего применения для зарядки всех портативных устройств.
Что произойдёт со временем, когда все производители станут выпускать технику, приспособленную именно к таким разъёмам. Наверное, осталось не долго чтобы это увидеть.
Но такое решение уже было принято в 2011 году всеми современными производителями, хотя разъём Мicro USB 2.0 типа «B» еще присутствует не на всех устройствах.
Разъёмы USB третьей версии типа A.
Разъёмы USB 3.0 имеют большую скорость для передачи информации за счёт дополнительных контактов.
При таких изменениях всё же сохранена совместимость обратной связи. Его применение налажено в компьютерах и ноутбуках последнего поколения.
Разъёмы USB третьей версии типа B.
Третья версия разъёмов USB типа «B» не подходят к подключению разъёмов USB второй версии.
Его применяют в работе периферийных устройств со средней и крупной производительностью.
Micro USB 3.0.
Современные внешние накопители, имеющие высокую скорость, а также диски типа SSD, в основном, все оснащены таким разъёмом, который характеризуется высокой скоростью обмена информацией.
Всё более занимает лидирующее положение благодаря тому, что имеет очень качественные соединения.
Разъём удобный в использовании из-за своей компактности. Его предшественником считается разъем вида Micro USB.

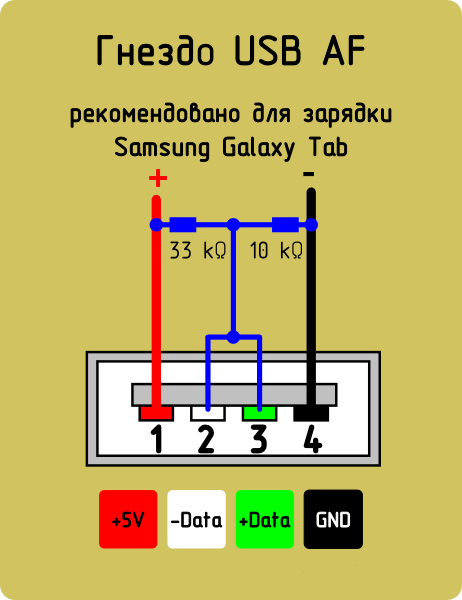

Распиновка разъемов USB.
USB Type-C и USB 3.1 – в чем разница
Следует отличать форм-фактор коннектора от стандарта обмена данными. Например, формат USB Type-C может соответствовать разным спецификациям — USB 2.0, 3.0 или 3.1. В первом случае он способен передавать данные со скоростью до 480 Мбит/с, а в последнем – до 10 Гбит/с. MicroUSB разъемы на смартфонах соответствуют стандарту USB 2.0.
Фактическая скорость передачи информации обычно в разы меньше максимальной и может ограничиваться не только поддерживаемым стандартом, но и кабелем, портом смартфона, планшета или компьютера, производительностью контроллера и памяти, поэтому теоретический предел недостижим в реальных сценариях использования.
Исходя из вышесказанного, наличие у девайса разъема USB Type-C не является гарантией высокой скорости зарядки и передачи данных. Актуальную версию интерфейса стоит уточнять в технических спецификациях конкретных устройств, а затем сверять с пользовательским опытом — в этом помогут тематические форумы и другие профильные ресурсы.
Питание USB разъёмов
Мощность, на которую рассчитаны подключаемые устройства с разъёмами USB, составляет 2,5 Вт, а также 4,5 Вт (для третьей версии).
Исходя из этого, разъёмам USB всех версий необходимо напряжение 5 В. Ток до 0,5 А, а для третьей версии – 0,9 А.
Контакты USB 3.0.
Такие устройства, как плееры, карты памяти, телефоны, флэшки (то есть устройства с маленькой мощностью) свободно могут подключаться с помощью таких разъёмов.
А технические средства, имеющие большую мощность, подключаются к внешней электрической сети.
USB Type-C: в чём преимущества?
Переход с micro-USB на USB Type-C – это новый тренд рынка мобильной электроники! Производители активно осваивают технологию и оснащают свои флагманские модели усовершенствованными разъёмами для зарядки и передачи данных
USB Type-C долго ждал «в тени»: разъём был создан ещё в 2013 году, однако только в 2016-м лидеры рынка обратили на него внимание
Выглядит USB Type-C так:
В чём же заключаются преимущества Type-C перед привычным всем micro-USB?
- Высокая скорость передачи данных. Пропускная способность Type-C равняется 10 Гб/сек (!). Но это только пропускная способность: в действительности на такую скорость смогут рассчитывать лишь владельцы смартфонов со стандартом USB 3.1 – например, Nexus 6P и 5X. Если гаджет использует стандарт USB 3.0, скорость окажется на отметке примерно в 5 Гб/сек; при USB 2.0 передача данных будет происходить существенно медленнее.
- Быстрая зарядка. Продолжительность процедуры зарядки смартфона зависит от потенциального количества Вт, которые поставляются разъёмом. USB стандарта 2.0 способно подавать всего 2.5 Вт – оттого зарядка и длится часы. Разъём USB Type-C обеспечивает 100 Вт – то есть в 40 раз (!) больше. Любопытно то, что передача тока может происходить в обе стороны – как к хосту, так и от него.
- Симметричность коннектора. Если у коннектора micro-USB есть верх и низ, то коннектор Type-C симметричен. Какой стороной его вставлять в разъём, значения не имеет. С этой точки зрения технология USB Type-C похожа на Lightning от Apple.
Достоинством Type-C является также небольшая величина разъёма – всего лишь 8.4×2.6 миллиметра. По этому критерию технологии micro-USB и USB Type-C схожи.
У USB Type-C есть и недостатки, один из которых более чем существенный. Из-за нерегулируемой работы коннектора зарядка запросто может «поджарить» мобильное устройство. Такая вероятность не является чисто теоретической – возгорания случались и на практике. Именно по этой причине распространение неоригинальных, «кустарных» кабелей и зарядок USB Type-C запрещено.
Разъём USB Type-C уже установлен на следующих мобильных устройствах: Microsoft Lumia 950XL, G5 SE, HTC 10 Lifestyle, Huawei Honor 8, Asus Zenfone 3.
USB Type-C
Этот новый стандарт имеет большой задел на будущее. Во-первых, он быстрый и может передавать большие токи, во-вторых, его можно вставить любой стороной и на обоих концах провода может быть один и тот же коннектор.
В 2015 году компания Apple потрясла весь мир, выпустив MacBook с одним USB Type-C разъемом. Это может быть началом тенденции.
Сейчас существует немало устройств с USB Type-C разъемом. Для подключения к компьютеру стоит использовать USB Type-C — USB Type-A кабель, если у вас нет такого же разъема в компьютере.
Покупать дешевые USB Type-C кабели не стоит, совсем не стоит. Очень просто убить ваше устройство. К тому же по такому кабелю проходят большие токи, так что некачественный кабель еще и приведет к пожару. Не жалейте денег на качественный кабель.
Как зарядить телефон при сломанном гнезде?
Нижеописанные методы являются крайней мерой, и в основном применяются в экстренных условиях, когда от звонка может зависеть жизнь или здоровье человека. Если же вы находитесь дома в спокойной ситуации, то данные методы не рекомендуется применять, ведь будет дешевле отнести смартфон в ремонт. Вот некоторые популярные способы:
- Применение силы. Суть этого способа в том, что нужно сильно ударить батарею обо что-нибудь твердое, типа камня или стены. Но скорей всего, после такого экстравагантного метода аккумулятор придется заменить. Но, вероятно, вам все же удастся сделать 1-2 звонка.
- Применение тепла. Данный способ не лучше предыдущего, ведь после него также придется заменить аккумулятор. Но вы сможете совершить несколько важных звонков, так как смартфон включится на 5 минут. Нужно проделать следующее: возьмите нож и нагрейте его над огнем, затем приложите к задней крышке смартфона, где находится батарея. Следите за тем, чтобы батарея не раздулась, для этого нужно делать все быстро и четко.
- Походный способ. В условиях похода, когда поблизости нет электричества, можно попробовать воспользоваться данным методом. Нужно взять железные пластины, закопать их в землю и обмотать проволокой. Конец проволоки нужно подключить к батарее. Затем необходимо облить пластины соленой водой.
Какой разъем зарядки у айфона 3, 3GS, 4, 4S, 5, 5S, 5C, 6, 6S, 6 PLUS, 6S PLUS, SE, 7, 7 PLUS
Как вы знаете, вопросы с зарядкой у Apple были всегда популярны и на этот раз дошел черед рассказать про разъем зарядки у всех айфонов.
Хоть и не часто, но они менялись. Некоторые люди не знают, что именно их ожидает при покупке нового гаджета от Apple. Давайте будем разбираться.
Как называется разъем зарядки айфона?
Apple всегда были в ногу со временем, поэтому у их гаджетов можно наблюдать только самые новые разъемы, включая и разъем для зарядки.
- Первый тип разъема называется Apple 30pin весьма успешный, но не слишком долго просуществовавший. Мог передавать несколько аналоговых сигналов и вставлялся строго одной стороной.

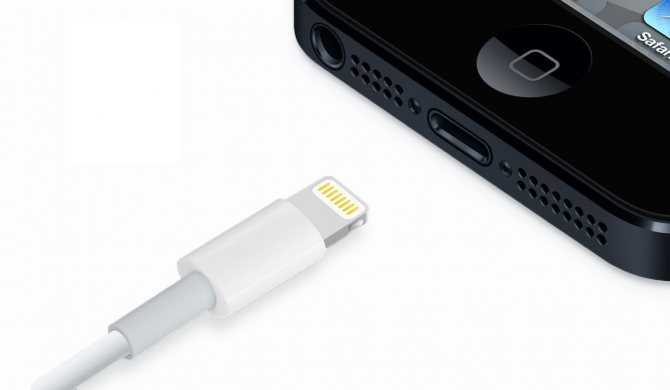

- Дальше пришел Lightning , который уже является 8-контактным разъемом, более компактный и может передавать только цифровой сигнал. Также вставляется любой стороной, что является его главным преимуществом.
Мы узнали, какие разъемы существуют и теперь предлагаю разобраться какие девайсы можно отнести к каждому из них. Давайте начнем.
Разъем для зарядки у айфона 3, 3GS, 4, 4S
Весь этот список принадлежит к 30-контактному коннектору или Apple 30 pin. Заряжался iPhone достаточно быстро и проблем с этим не возникало.
Но, мы все любим делать быстро и очень часто приходилось смотреть на кабель, чтобы понять, какой именно стороной нужно вставлять кабель. Немного раздражало, но все привыкали и все было нормально.
Еще одна проблема появилась, когда начался переход на следующий вид. Ведь забыв свой кабель, ты просто не мог зарядить свой телефон.
Разъем для зарядки у айфона 5, 5S, 5C, 6, 6S, 6 PLUS, 6S PLUS, SE, 7, 7 PLUS
Как видите, тут список уже намного больше и естественно, все они заряжаются при помощи Lightning коннектора. Он всем полюбился как только появился.
Вставлять кабель любой стороной в свой iPhone просто блаженство. Ведь на это не уходит много времени и не нужно ничего проверять.
На сегодня, у этого разъема появилась еще одна функция — теперь, это еще и разъем для наушников. Начиная с iPhone 7 и iPhone 7 PLUS, теперь просто не существует 3.5 Jack.
Выводы
Думаю разъем Lightning будет у всех устройств Apple еще достаточно долго. Ведь он делался с целью прослужить достаточно долго и пока, он используется в достаточно большом количестве iPhone.
Технологии развиваются и возможно, совсем скоро вообще не будет никаких кабелей и разъемов. Все будет происходить беспроводным образом и это будет чертовски удобно. Будем следить за развитием.
Виды usb-разъемов и отличия
USB — это интерфейс ввода-вывода, который избавляет от беспорядка, связанного с различными периферийными устройствами, которые появились в последнее время. USB распознает только один тип разъема для всех устройств, поэтому перепутывание невозможно. К сожалению, на практике встречаются разные типы разъемов. И даже с разъемами USB Type-C нельзя сразу сказать, какие возможности поддерживают кабели.
Двумя важными аспектами usb являются возможности поддержки и общая пропускная способность. Технология поддерживает режим 127 информационных устройств и имеет общую пропускную способность работать не ниже 12 Мбит в секунду. В зависимости от быстродействия, существует четыре версии разъемов:
- 1.1 (12 и более Мбит/с): универсальны в плане поддержки концентраторами USB, но сегодня используется редко.
- 2.0 (480 Мбит/с): в настоящее время наиболее распространенная и популярная;
- 3.0 (5 и более Гбит/сек): продвинутая спецификация, обеспечивающая быстрое скачивание.
- 3.1 и выше (10 и более Гбит/с): новейшая разработка, встречающаяся довольно редко.
При появлении новых версий интерфейсов сохраняется их обратная совместимость — например 3.0 может быть подключено к 2.0, но не наоборот. Несмотря на универсальность последовательной шины, существует 2 ее разновидности:
- гнездо, установленное на хосте или устройстве, также известное как порт или розетка;
- штекер, прикрепленный к шнуру и называемый вилкой.
Разнообразие юсб-разъемов увеличивалось параллельно с развитием спецификации. Изначально существовали только обязательные стандарты A и B. Разъемы были разными, поэтому пользователи не могли подключить один к другому. Позднее был представлен способ C, разработанный с целью обеспечить соединение более производительное и надежнее предыдущей, с повышенной скоростью передачи и синхронизации данных чем первая версия.
Сегодня существуют следующие :
| А | В | АВ | С |
| 2.0 A | 2.0 B | Micro AB | C Type (до 10 Гбит) |
| 2.0 Micro A | 2.0 Micro B | ||
| 3.0 A | mini -B (5 пин) | ||
| Мини-B (4 пин) | |||
| 3.0 B | |||
| 3.0 Micro B |
Тип А
Тип А, встречается на компьютерах и ноутбуках, а также на съемных картах памяти и многой иной аппаратуре. Сфера его применения — «нисходящие» подключения к сетевым концентраторам и хост-контроллерам. Это крупный разъем плоской прямоугольной формы, подключение к которому осуществляется за счет плотной вставки.
Тип В
Другой тип разъемов, получивший обозначение B, предназначен для небольшой периферийной аппаратуры. Внешне отличается почти правильной квадратной формой, с аккуратными закруглениями на верхних углах.
Мини-разъем USB
USB и mini-USB полностью совместимы друг с другом. Поэтому их можно соединять с помощью простого адаптера. Порты Mini USB в основном встречаются на очень маленьких устройствах, таких как камеры или сотовые телефоны.
USB Mini разработан для присоединения современных мобильных телефонов и планшетов в тонком корпусе к ПК и ноутбукам. Одинаково широкое распространение получили версии Мини – А и В. Они обеспечивают подключение миниатюрных гаджетов, в надежность соединения задействован конструктив со специальной застежкой.
Разъем USB micro
Поскольку мобильные гаджеты становятся все тоньше и компактнее, был разработан формат предельно маленького размера юсб Микро. Он существует в форматах А и В, а также порта АВ.
Беспроводные зарядки
Описание
Прогресс не стоит на месте, поэтому на прилавках магазинов постоянно можно встретить обновления ассортимента техники. Зарядки тоже не остались в стороне, сейчас всё активнее ведутся разработки улучшенных моделей беспроводных устройств для подзарядки телефонов.
На данный момент можно встретить ограниченные версии станций для наушников, умных часов и некоторых моделей телефонов. Однако разработчики планируют создать универсальные версии беспроводных станций для быстрой и удобной подзарядки электронных устройств, которые не будут уступать по своим характеристикам стандартным проводным версиям.
Универсальная последовательная шина (Universal Serial Bus) или же просто USB — это промышленный стандарт, разработанный в середине 1990 годов для того, чтобы стандартизировать подключение периферии к компьютеру. Он заменил большинство интерфейсов и теперь является самым распространенным типом разъемов для потребительских устройств.
На сегодняшний день практически каждое устройство, будь оно портативным или стационарным, имеет различные виды USB разъемов. Но все устроено намного сложнее, чем считают новички. Сегодня мы рассмотрим виды USB портов и различные стандарты.
MicroUSB
Самым известным и популярным из таких решений стал разъем MicroUSB, позволяющий не только производить зарядку девайса, но и передавать данные. С его распространением отпала необходимость иметь свое зарядное устройство для каждого гаджета, а кабель MicroUSB/USB Type-A стал универсальным способом подключить смартфон как к заряднику, так и к компьютеру или ноутбуку.
Важно: от ПК телефон заряжается гораздо медленнее, чем от зарядного устройства, подключенного напрямую к розетке. Если вы хотите зарядить девайс максимально быстро – переведите его в режим полета и используйте зарядник
Габариты разъема – всего 7×2 мм. Именно компактность стала одним из главных факторов, сыгравших в его пользу, когда производители выбирали между MicroUSB и MiniUSB вариантами. Стандарт обеспечивает мощность до 2.5 Вт и позволяет полностью зарядить телефон за 1-5 часов, в зависимости от емкости аккумулятора, а также характеристик ЗУ и самого аппарата. Максимальная скорость передачи данных через такой разъем в теории может составлять до 480 Мбит/с, но на практике ограничивается многими факторами и может быть в несколько раз ниже.
В 2009 году 13 фирм, выпускающих смартфоны и другую цифровую технику, включая такие крупные, как Samsung и Apple, подписали документ, подтверждающий их намерения стандартизировать разъемы и интерфейсы. Причины не только маркетинговые, но и политические, а также репутационные – европейские власти неоднократно призывали производителей не увеличивать количество разных зарядных устройств, которые потом требуется перерабатывать или утилизировать.
Спустя примерно год Европарламент опубликовал заявление с официальным призывом к производителям мобильных устройств перейти на единый стандарт. Подобная политика представителей различных государств сыграла свою роль в закреплении microUSB в качестве универсального разъема для зарядки гаджетов и передачи файлов. Отказались от него всего несколько компаний. Наиболее известная среди них – Apple.
Стандарт OTG
Ко многим моделям смартфонов и планшетов можно подключать те же модели флэшек, что и к ПК – требуется только поддержка устройством стандарта OTG и специальный переходник.
При помощи него можно подсоединить к телефону не только компактный флэш-накопитель, но и компьютерную мышку, клавиатуру или геймпад. Подойдет адаптер и для подключения принтера – документы и снимки можно печатать прямо с мобильного гаджета.
Lightning
Раньше в мобильных гаджетах компании из Купертино применялся фирменный стандарт Apple 30pin, но с 2012 года его сменил восьмиконтактный разъем Apple Lightning, по скорости зарядки и передачи данных схожий с MicroUSB. Призывы чиновников и медиа не привели к отказу от собственного разъема, вместо этого фирма выпустила ряд переходников, с помощью которых можно заряжать iPhone, используя обычные USB-зарядники.
Как правильно подобрать кабель для зарядки смартфона
Современный гаджет невозможно представить себе без кабеля, с помощью которого и подключают его к компьютеру или мультимедийной системе автомобиля, а также заряжают от внешнего аккумулятора или электросети. Но немногие знают, что выбрать кабель для смартфона тоже нужно уметь.
Редакция ПМ
27 сентября 2021 06:00
В большинстве случаев никто даже не задумывается, что такой нехитрый казалось бы предмет как отрезок провода с разъёмами на его концах стоит подбирать с умом. Некачественный кабель не просто может не работать, но и вполне способен привести к неполадкам смартфона или вовсе устроить пожар. Избежать этого можно, если соблюдать ряд нехитрых правил.
Подобрать тип кабеля
Максимально очевидный, но, как показывает опыт, не для всех и не всегда пункт. Современные смартфоны имеют разъём USB Type-C, гаджеты Apple — разъём Lightning, но осталось еще бесчисленное количество гаджетов, фото- и видеокамер, «пауэрбенков» и так далее с разъёмом microUSB. Учитывая конструктивные особенности своего телефона, уже можно сузить круг претендентов для покупки.

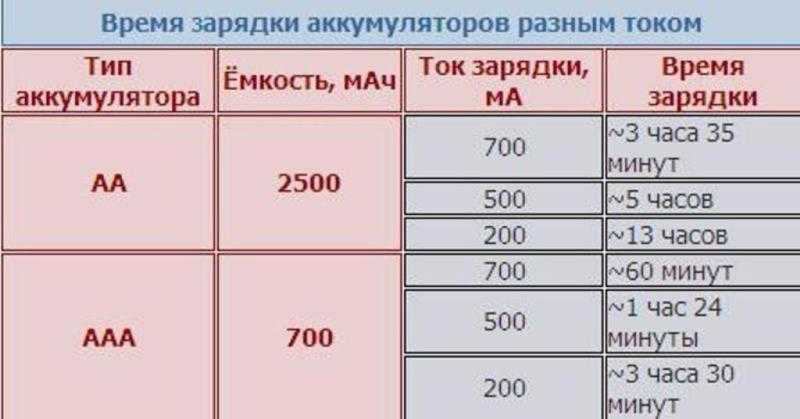

Изучить силу тока
Не в плане повторить школьный курс физики, а узнать характеристики зарядного устройства для смартфона и желаемого кабеля. Если провод способен передать меньший ток, чем выдаёт зарядник, то время зарядки увеличиться, а то и вовсе может выйти из строя аккумулятор.
Выбрать материал оплётки, конфигурацию и длину провода
Современные кабели могут быть разными как по своей форме, так и по материалу оплётки. Наружное покрытие выполняют из пластика, силикона, ткани, кожи и металла: самые ненадёжные — пластиковые, а самые выносливые и одновременно дорогие — металлические, тогда как золотой серединой можно назвать тканевые.
Говоря о конфигурации, стоит помнить, что самые распространённые и привычные круглые кабели не должны быть слишком жёсткими, иначе они быстро переломятся. Плоские кабели удобны тем, что их крайне трудно запутать и легко компактно сложить, а витые кабели придутся кстати в автомобиле, где свободная часть провода не будет мешаться под ногами.
При выборе длины стоит держать в уме планируемый сценарий использования кабеля. Если он нужен для зарядки от внешнего аккумулятора или подключения к компьютеру, то лучше выбрать провод 1—1,5 метра, а если вам надо будет соединить телефон и зарядное устройство в дальней розетке, то, логично, понадобится более длинный кабель.
Оценить качество сборки
Если нет желания стать постоянным покупателем проводов, то стоит при покупке внимательно изучить качество кабеля. Поверхность должна быть ровной, без повреждений, а остальные детали и разъёмы — без облоя, торчащих элементов и прочих неопрятных даже на вид элементов. Желательно, чтобы в месте соединения кабеля и штекера — самом уязвимом для поломок — был плотный негнущийся защитный элемент, принимающий на себя излишние нагрузки.
Выбирать
С точки зрения безопасности лучше всего покупать «родные» кабели от производителя смартфона, а если такой возможности или желания нет, то стоит отдавать предпочтение известным производителям аксессуаров. К числу таких брендов можно отнести фирмы Belkin, InterStep, Deppa и других.
Кстати, для гаджетов Apple нужно выбирать аксессуары с пометкой MFi. Аббревиатура означает Made For iPhone/iPad/iPod и гарантирует соответствие всем стандартам качества американской компании — такие кабели без проблем подойдут для «яблочной» продукции в отличие от несертифицированных проводов, которые могут вызывать ошибку у смартфонов.
Обратная совместимость
Физический разъем типа C в отличие от базового стандарта обратной совместимости не имеет. Нельзя подключить старые USB-устройства к современному крошечному Type-C-порту, и нельзя подключить штекер USB-C к более старому порту большего размера. Но это не значит, что придется избавиться от всей старой периферии. USB 3.1 по-прежнему совместим с предыдущими версиями, поэтому потребуется только физический переходник для USB-C. А к нему уже можно подключить старые устройства непосредственно.
В ближайшем будущем многие компьютеры будут иметь как USB-разъемы типа C, так и большие типа A, как это реализовано, например, в Chromebook Pixel. Таким образом пользователи смогут постепенно переходить со старых устройств, подключая новые к USB Type-C. Но даже если компьютер производится только с портами типа C, адаптеры и концентраторы восполнят этот пробел.
Type-С является достойным обновлением. Хотя данный порт уже появился в ноутбуках и некоторых смартфонах, только ими данная технология не ограничивается. Со временем им будут оборудованы устройства всех типов. В один прекрасный день стандарт может даже заменить разъем Lightning, используемый в iPhone и iPad. У порта Apple не так много преимуществ по сравнению с USB Type-С, кроме того, что эта технология запатентована и компания может взимать плату за лицензирование.
