Почему выбивает автомат в щитке

Проблемы с электрическими коммуникациями

Машинка создает довольно большую нагрузку на сеть при включении и работе, поэтому для ее подключения необходимо использовать отдельную сеть, защищенную УЗО и дифавтоматами. К электропроводке такой сети также предъявляются особые требования

Необходимо использовать ВВГ кабель 3х2,5, при этом неважно какую машинку нужно будет подключить с функцией сушки или без таковой

По факту автоматическую стиральную машину подключают как угодно: в общую розетку со всеми кухонными электроприборами, через удлинитель, а иногда даже и через переходник. Это приводит к перегреву и повреждению электропроводки, сетевого провода и оплавлению корпуса розетки, после чего срабатывает защита и сеть обесточивается. Определить проблему с электрическими коммуникациями в ряде случаев несложно, видна потемневшая проводка, оплавленная розетка, чувствуется запах горелой изоляции и пластмассы.

Чтобы проблема не повторялась необходимо:

1. проложить отдельную сеть, питающую стиральную машину по схемам указанным ниже или по адекватным альтернативным схемам;
2. использовать розетки с защищенным от влаги корпусом;
3. использовать устройства защищающие сеть.

Целостность сетевого шнура можно проверить с помощью мультиметра. Для этого нужно демонтировать нижнюю панель стиральной машины автомат, открутить фиксирующие болты и снять сетевой кабель. После этого можно прозвонить жилы провода на предмет определения пробоя. Возможно провод в порядке, но подгорели клеммы, в этом случае их нужно заменить.

Проблемы с сетевым фильтром и контактами кнопок

Если вы, протестировав сетевой шнур, убедились в его исправности, значит, проблема может быть в сетевом фильтре. Устройство именуемое сетевым фильтром — это деталь, к которой подключается сетевой шнур. В определенных случаях производители стиральных машин автомат объединяют сетевой шнур с «бочонком» сетевого фильтра, поэтому менять приходится два элемента сразу. Фильтр неремонтируемая деталь поэтому, если вы, протестив его мультиметром и осмотрев визуально, обнаружили неисправность, нужно готовиться к замене данного элемента.

В редких случаях автомат вышибает из-за слабого соединения контактов провода и сетевого фильтра. От этого соответственно подгорают контакты, как самого фильтра, так и провода. В этом случае не нужно пытаться чистить контакты, их нужно заменить вместе с сетевым фильтром, в противном случае это может вызвать новые перебои и перегрузки в сети.

УЗО может выбивать и по причине неисправных кнопок или кнопки панели управления. Почему это происходит? Главная проблема в том, что контакты кнопок со временем изнашиваются, при нажатии на неисправную кнопку контакт пробивает и от этого возникает перегрузка. Что нужно сделать?

• Разобрать стиральную машину сняв блок управления.
• Прозвонить мальтиметром контакты кнопки включение/выключение стиральной машины.
• Прозвонить мультиметром контакты прочих кнопок и провода идущие к ним.

Это интересно: Выбор кабеля для группы освещения — рассматриваем в общих чертах

Причины выбивания автомата

Итак, переходим к основному вопросу статьи, почему выбивает автомат – каковы причины этой неприятности? Начнем с того, что таких причин пять:

1. Перегруз в электрической сети.
2. Неисправность самого автоматического выключателя.
3. Неисправность одного из бытовых приборов.
4. Неисправность осветительного прибора.
5. Короткое замыкание в электропроводке.

Что такое перегруз сети? По сути, это токовая нагрузка, которая превышает номинальную, определенную самим автоматом. К примеру, для розеточных групп чаще всего используются автоматы с номиналом тока или 16 ампер, или 25. Это соответствует или 3,5 кВт выдерживаемой мощности, или 5,5 кВт.

Теперь представьте ситуацию, когда в розеточную группу, к которой подключен автоматический выключатель токовым номиналом 25 ампер, несколько бытовых приборов, суммарная мощность которых превышает номинальную. Например, включается стиральная машинка мощностью 2,5 кВт, кондиционер – 2 кВт, электрический чайник – 1,5 кВт. Суммарная мощность трех приборов будет составлять 6 кВт. То есть, такую нагрузку автомат просто не выдержит и обязательно отключить (разорвет) цепь.

Что делать в этом случае?

• Контролировать суммарную мощность подключаемой бытовой техники.
• Перераспределять подключение приборов на разные розеточные группы.

Но ни в коем случае нельзя менять сам автомат на большего номинала. Все дело в том, что все будет зависеть от электрических проводов, уложенных в схему проводки в квартире или доме. Если в схеме использовался медный провод сечением 2,5 мм², то в нее устанавливается автомат номиналом 25 ампер, не больше. Если проводка алюминиевая того же сечения, то выключатель на 16 ампер.

Дефект автомата

Насколько высока вероятность того, что за счет неисправности самого прибора, выбивает автомата? Вероятность ничтожно мала, особенно, когда дело касается брендовых моделей. Но она есть. Поэтому единственный способ убедиться, что именно это является причиной выбивания, это провести замену на другой прибор. Или можно в распределительном щите переподключить контур на соседний автоматический выключатель. Если и в этом случае выбивает автомат, то причина совершенно в другом.

И еще один момент. Как и любой прибор, автомат имеет свой срок эксплуатации. Износ различных деталей приводит к снижению технических его характеристик. Это касается и контактов расцепителя, которые отвечают за выбивание за счет повышения токовой нагрузки.

Неисправности бытовой техники

Бытовая техника сама может стать причиной выбивания автомата. Как это можно проверить?

1. Вытаскиваете из розеток все подключенные приборы.
2. Если в таком положении автомат не выбило, то начинаете подключать каждый прибор по отдельности.
3. Как только автомат отключился, значит, включенный в розетку бытовой прибор неисправен. Его придется ремонтировать или заменять новым.

Некоторая техника подключена к питанию не через розетки, а, так сказать, напрямую. К примеру, кондиционеры или посудомоечные машины. Проверить их можно лишь единственным способом – отключить от автомата в распределительном щите.

Дефекты осветительных приборов

Иногда случаются такие ситуации, что выбивает автомат, когда включается люстра. Это говорит о том, что в ней есть какая-то неисправность.

• Произошло замыкание в цоколе лампочки. Для этого придется вывернуть все лампочки, и затем по одной заново их вкручивать и включать осветительный прибор. Как только автомат отключится, это, значит, найдена та лампочка, в которой пробит цоколь. Ее надо будет просто заменить.
• Подгорел контакт между питающим проводом и проводкой внутри люстры. Надо просто провести осмотр контакта, зачистить его и хорошо заизолировать.
• Светодиодные люстры в своем составе имеют трансформатор на 12 вольт. Так вот именно он может стать причиной выбивания автомата за счет короткого замыкания внутри. Нужно будет снять люстру и поменять трансформатор.

Дефекты в электропроводке

Здесь две причины:

1. Плохой контакт в розетке.
2. Износ изоляции в проводнике.

В первом случае необходимо вскрыть розетку, найти место подгорания, зачистить его и провести правильное подсоединение провода к розетке. Второй случай более сложный. Он обычно касается короткого замыкания, которое происходит внутри схемы электроразводки в квартире или доме. Найти место КЗ без специального аппарата просто невозможно. Не каждый обыватель даже слышал о нем. Этот прибор называется трассоискатель.

Хорошо, если проводка в квартире или доме была сделана открытым способом. Найдя место замыкания, можно легко исправить дефект. Если разводка была скрытая, то придется обнаруженное место КЗ вскрывать (удалять отделку и штукатурку), исправлять изъян, а затем заделывать отверстие, проводя отделочные работы.

Самостоятельно определяем и устраняем неисправность

Если автомат «выбило» при включении сразу нескольких бытовых приборов — электроплиты, стиральной машины, пылесоса, электрического чайника, бойлера и других — дело в тепловом разъединителе либо в скачке напряжения. При этом автомат отключается, чтобы защитить сеть. Нужно знать, какова мощность подключенных электроприборов в вашем доме.

Прислушайтесь — если автомат характерно шумит и трещит — это признак его перегрузки. В этом случае необходимо включать бытовые приборы по очереди. Не помогает — смотрим на автомат, и если там обнаружены подгоревшие провода — значит, дело в тепловом разъединителе, который от перегрева силовых контактов (почистить их нельзя) или незатянутых проводов в клеммниках (их можно почистить и подтянуть) вышел из строя. Производители в основном, делают их неразборными, и только некоторые предусматривают возможность их разборки и регулировки. Поэтому придётся покупать новый АВ.

При нарушении целостности проводки, может возникнуть короткое замыкание, а также при механическом износе рычаг АВ не поднимается вверх. Проверяем питающую фазу нозкоомной прозвонкой в виде контрольной лампочки. Если цепь окажется замкнутой — дело в неисправности кабеля, который можно заменить.

Чтобы исключить вариант КЗ, необходимо проверить проводку. Это нужный шаг, который может показать истинную причину беды — проверяем подключение жил на клеммниках у всех розеток и выключателей, а так же не забываем про люстры. Все болтающиеся провода следует подтянуть и проверить их целостность. В стенах КЗ определить может только специалист, либо на коротком участке (до 3 метров) это можно сделать при помощи мегаомметра (мультиметра). Снимаем розетку, разъединяем жилы, и подключаемся одним проводом к фазе, а другим к нулю. При значении ноль — всё в порядке, если есть цифры — контакты соприкасаются друг с другом.

Иногда можно услышать потрескивание, и почувствовать запах гари — тут не должно быть сомнений. Зачастую решается эта проблема кардинально, сменой электропроводки с заменой всех обгоревших розеток.

Иногда автомат может сработать только на работу какого то бытового прибора. К примеру при работе водонагревателя или стиральной машины, его начинает «выбивать». Используем метод исключения. После этого осматриваем розетку, и если там будут оплавленные контакты, значит, КЗ произошло внутри техники. Далее проверяем проводку мультиметром, и если там всё в порядке, то причина в неисправной технике. А точнее, может быть замыкание в питающем шнуре, ТЭНа на корпус, обмотках электродвигателя.

Также есть вариант обрыва ТЭНа, или проблеме в сетевом фильтре. Чтобы исключить большинство вариантов, следует отсоединить питающие провода от ТЭНа и заизолировать их. После включить машинку, и если она будет работать, а автомат не выключится, то проблема в ТЭНе, и можно смело его менять.

Почему выбивает автомат в щитке? Способы решения данной проблемы

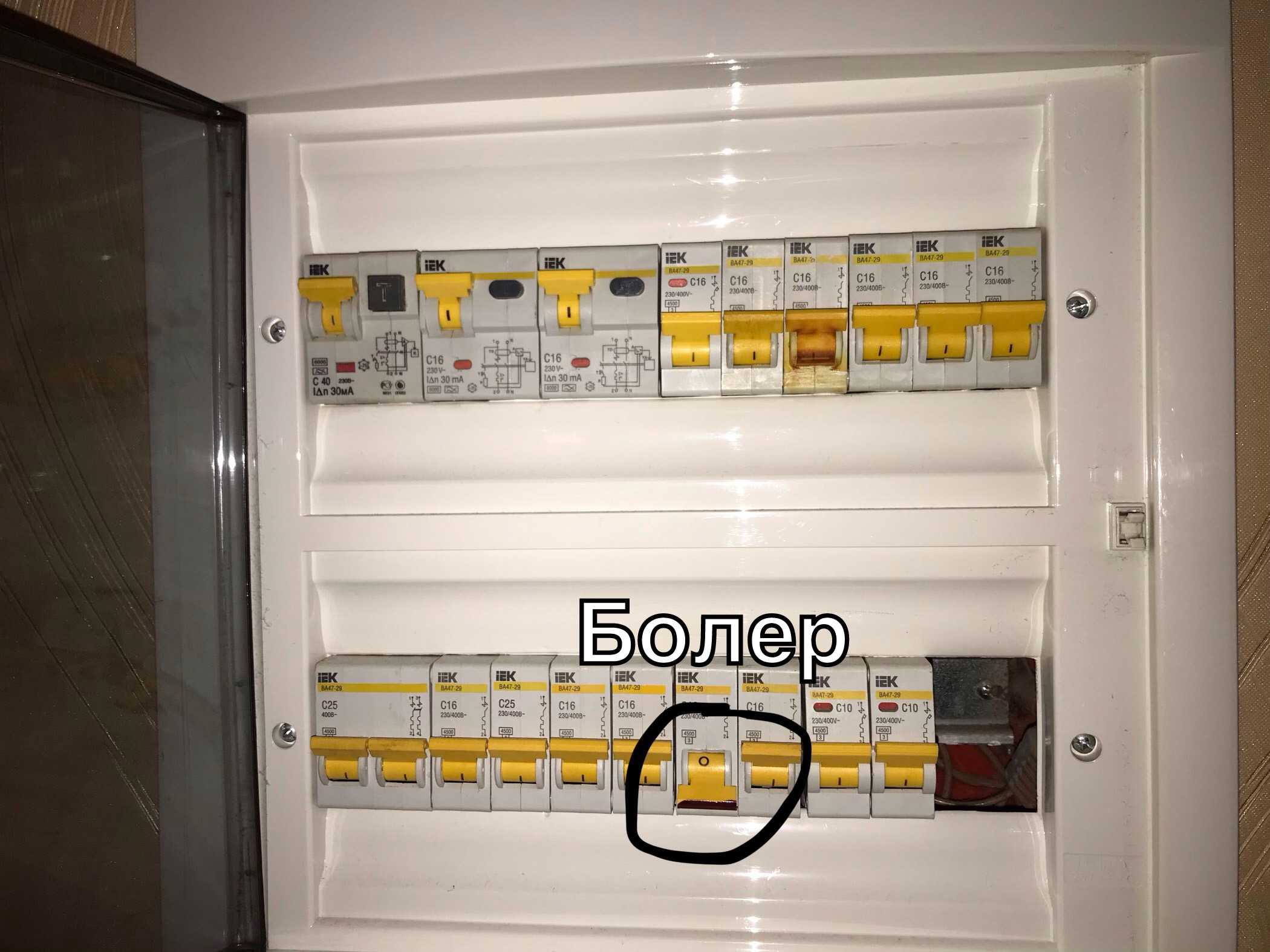

Нередко возникает ситуация, когда отключается один из автоматических выключателей в квартирном щитке. Не углубляясь в решение данной проблемы, многие ограничиваются заменой автоматического выключателя на больший по номиналу аппарат. В результате это может повлечь за собой более негативные ситуации — повреждение той части электропроводки, которая запитана от данного защитного аппарата. Как правильно поступить в данном случае, чтобы избежать возникновения негативных ситуаций? Об этом поговорим в данном материале.

Для того чтобы найти способ решения данной проблемы следует в первую очередь определить причину отключения автоматического выключателя. Автоматический выключатель по определению предназначен для защиты электропроводки от аварийных режимов — перегрузки или короткого замыкания. То есть данный защитный аппарат автоматически размыкает цепь в случае превышения допустимого тока нагрузки (перегрузка) или возникновению повреждения в схеме электропроводки или на одном из включенных в сеть бытовых электроприборов (короткое замыкание).

Другие причины

Причиной выбивания дифавтомата может оказаться что угодно. Это и повышенная влажность, которая проникает в местах соединения проводов в розетках, распределительных коробках, и случайные повреждения шурупами или гвоздями изоляции проводов, скрытых под обшивкой. Может присутствовать заводской дефект, проявившийся только через несколько лет.

Поиск таких неисправностей довольно хлопотное дело и занимает много времени даже в случае с открытой проводкой. Проще всего найти обрыв в линии и ликвидировать неисправность простой заменой провода.

Если необходимо, замените розетку на влагозащищенную. Иногда попадаются некачественные провода с изоляцией не соответствующей заявленным характеристикам. Это тоже проявляется не сразу. Придется менять электропроводку. Если прокладывали ее в гофрах, то повезло. Обойдетесь без пыльных работ.

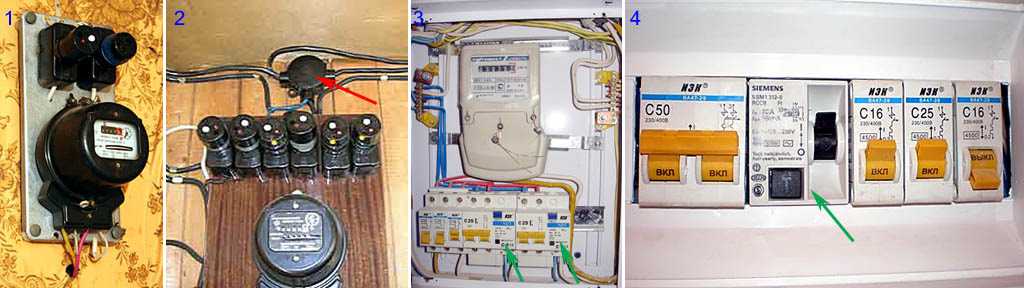

Почему выбивают пробки

Пробки, а ныне автоматы — так называются специальные приборы, сигнализирующие о том, что на линии электропроводки присутствуют какие то неполадки. Ранее пробки были керамические, а при их выбивании достаточно было заменить предохранитель внутри или намотать на сгоревший кусок медной проволоки.

Сегодня автоматы изготавливаются из пластмассы, а внутри них установлены специальные пластины которые, моментально реагируют на нагрев, размыкая контакты. Таким образом, автомат выбивает.

Как было сказано выше, причин, почему выбивают пробки, может быть много. Однако существуют самые распространённые причины, когда например, выбивают пробки без нагрузки или при включении чайника со стиральной машиной.

Выбивает пробки без нагрузки

В таком случае, скорее всего неполадки в самой электропроводке, другими словами, она где-то коротит. Чаще всего это происходит в старых домах, где пучки проводов буквально свисают вниз, а ремонт электропроводки никто не производил вообще, ещё со времён Хрущёва.

Конечно, в данном случае нужно в первую очередь проверить проводку, возможно, где-то есть оголённые скрутки, которые соприкасаются между собой, тем самым, вызывая замыкание в квартире. Часто в подвалах многоэтажных домов, до сих пор можно встретить протянутые провода в металлических трубах, это не редкость.

Изоляция на проводах со временем портится и после прикасания их к металлу происходит замыкание или ещё чего хуже, начинает биться кран током или ванна. Более подробно об этом вы можете прочитать на сайте samastroyka.ru.

Выбивает пробки при включении плиты, чайника или стиральной машины

Все вышеперечисленные приборы потребляют большое количество электроэнергии. Поэтому, если при их включении вдруг выбивает пробки в квартире, то это говорит об одном, пришло время их менять на новые автоматы. Также стоит заменить и электропроводку, тем более, если она никогда не менялась вообще.

Это говорит в первую очередь о чрезмерно большой нагрузке, которая возникла при одновременном включении нескольких сильно тянущих электричество бытовых приборов. Рейтинг — что потребляет больше всего электроэнергии можно посмотреть, перейдя по выделенной ссылке.

Также в данном случае не стоит исключать и банальную неисправность бытового прибора. Возможно дело в его перебитом кабеле питания, а возможно и в самом устройстве, здесь уж как говорится «без вскрытия не обойтись». Кроме того, не стоит отбрасывать и неисправность автомата установленного на счетчике.

3 Устраняем причины частого отключения АВ – что и как делать

Если пропал свет, не работают розетки, идем к щитку и смотрим на автоматические выключатели. Чаще всего придется просто включить автомат. Современные АВ при срабатывании отправляют ручку включения вниз. Чтобы включить питание, поднимаем ее вверх. Во многих домах еще встречаются автоматы старого советского образца, у которых при срабатывании ручка находится в верхнем положении. Если АВ в щитке много, найти сработавший трудно. По очереди выключаем и включаем все автоматы.

Чтобы включить питание в современных АВ нужно поднять ручку включения вверх

Если сеть перегружена, она будет отключаться автоматом, но не постоянно, а через некоторый временной промежуток, необходимый для срабатывания защиты. Реже всего случается перегрузка цепей освещения. Обычно их защищает один автоматический выключатель на 10 А, этого в большинстве случаев достаточно. Но если установлено много дополнительных светильников, особенно галогеновых или с применением ламп накаливания, ставим отдельный автомат для освещения.

Гораздо чаще встречается перегрузка сети от бытовых электроприборов. Если включить потребителей на 20 А, а номинальный ток срабатывания автомата – 16 А, цепь, конечно, разорвется. Чтобы появилось полное убеждение, что автомат срабатывает от перегрузки, подсчитываем общее потребление тока электроприборами. Особенно хорошо это сделать в момент отключения электричества защитным устройством. Суммируем мощность всех включенных приборов, это число делим на напряжение сети (220 В), получаем силу тока в Амперах.

Сравниваем нагрузку сети с номиналом автоматического выключателя. В случае значительного превышения нагрузки тока от номинального автомата используем одновременно меньшее количество бытовых приборов. Если в доме старая алюминиевая проводка с малым сечением, устанавливаем дополнительное устройство – приоритетное реле тока, которое принудительно отключит неприоритетный прибор. Амперметр и вольтметр в щитке позволят визуально контролировать нагрузку и напряжение.

Плохой контакт возникает при некачественном соединении, может быть в любом месте – от ввода на автомат, распределительных коробок до светильников и розеток. Слабо подтянутые контакты затягиваем, если они не успели подгореть, оплавленный автоматический выключатель меняем на аналогичный. Контакты розеток со временем ослабевают, подгорают. Смотря по степени повреждения, поджимаем контакты или меняем розетку. Осматриваем систему освещения – выключатели, светильники и устраняем неполадки аналогичным способом, что и в розетках. В последнюю очередь смотрим контакты в распределительных коробках, устраняем проблемы.

Бытовая техника может иметь различные неисправности, способные вызвать срабатывание защитного автомата. Если это происходит с определенной закономерностью, большая вероятность именно такой причины. Замечаем, при включении какой техники срабатывает автомат, отключаем ее и смотрим, как ведет себя АВ без этого прибора. Если отключения не происходит, ищем неисправность в бытовой технике или сдаем в ремонт.

При коротком замыкании нужно проверить выключатели и розетки

При коротком замыкании, если выбило пробки, делаем осмотр выключателей и розеток, проверяем, как подключены жилы к клеммам, подтягиваем винты, если провода настолько слабо затянуты, что могут соприкасаться и коротить. Дальше переходим к распределительным коробкам, проверяем, нет ли оголенных проводов, способных при касании вызвать короткое замыкание. Затем проверяем качество соединений в светильниках, люстрах. Последней проверяем проводку, которая в большинстве скрыта в стене. Для обнаружения КЗ пользуемся тестером или вызываем электрика, имеющего тепловизор или другие приборы, способные обнаружить короткое замыкание в скрытой проводке.

Другие причины отключения сети автоматом случаются довольно редко. Перегорела лампочка накаливания, АВ разорвал цепь. Ничего страшного нет, просто возникла кратковременная перегрузка, автомат среагировал. Иногда выбивает при включении стабилизатора, если он при запуске создает ток, выше номинального в автомате. Если отключение происходит при включении освещения, проверяем светильники мультиметром. После затопления квартиры случается, что расклеивается изоляция, происходит короткое замыкание. Обязательно после подтопления проверяем всю проводку.

Автомат срабатывает не сразу, а через какое-то время (срабатывает тепловая защита).

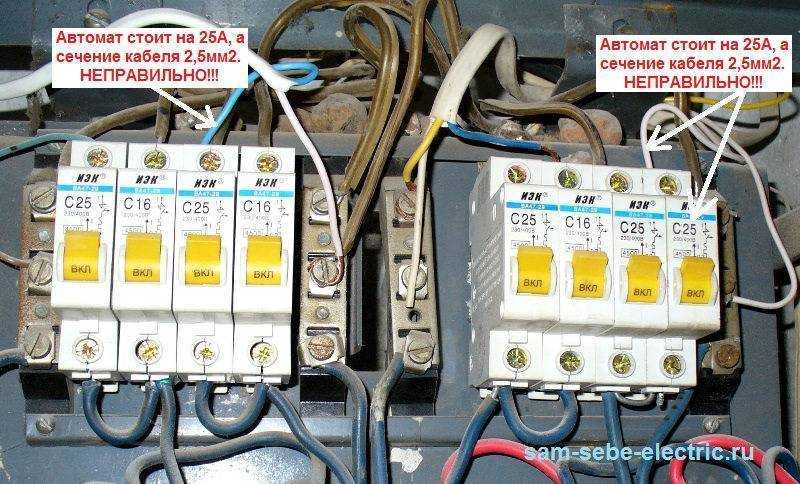

Существуют автоматические выключатели разной мощности (6, 10, 16, 20, 25, 32, 40, 50, 63 А и т.д.) Общая нагрузка линии не должна превышать мощность автомата защищающего данную линию. Если ток в этой линии превысит номинальный ток автомата, то через определенное время он обесточит линию и тем самым защитит проводку от выхода её из строя.

Если одномоментная нагрузка вашей линии не превысит мощность автомата он отключаться не будет.

Вывод

Нагрузку нужно включать поочередно.

Можно, конечно, поставить автомат большей мощности

Но здесь уже надо действовать осторожно и учитывать будет ли такой автомат защищать кабель данного сечения. В противном случае замена автомата на более мощный чревата перегревом вашей проводки и выхода её из строя

А то и до возгорания недалеко.

Но довольно часто и сам автоматический выключатель выходит из строя (ослабляются пружины, подгорают контакты). Особенно это касается недорогих марок.

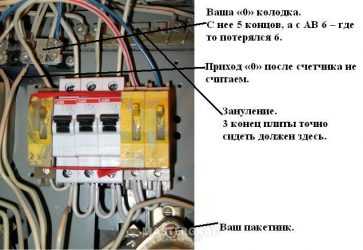

Проверьте ваш распределительный щиток. Клеммы автоматов, в которые введены провода должны быть хорошо затянуты. Плохой контакт способствует перегреву, подгоранию и выходу автоматического выключателя из строя.

Почему стиральная машина выбивает свет?

Стиральная машина это сложный электромеханический прибор естественный износ деталей — дело обычное. Давайте рассмотрим элементы и детали, где может крыться причина того, что стиральная машина выбивает автомат:

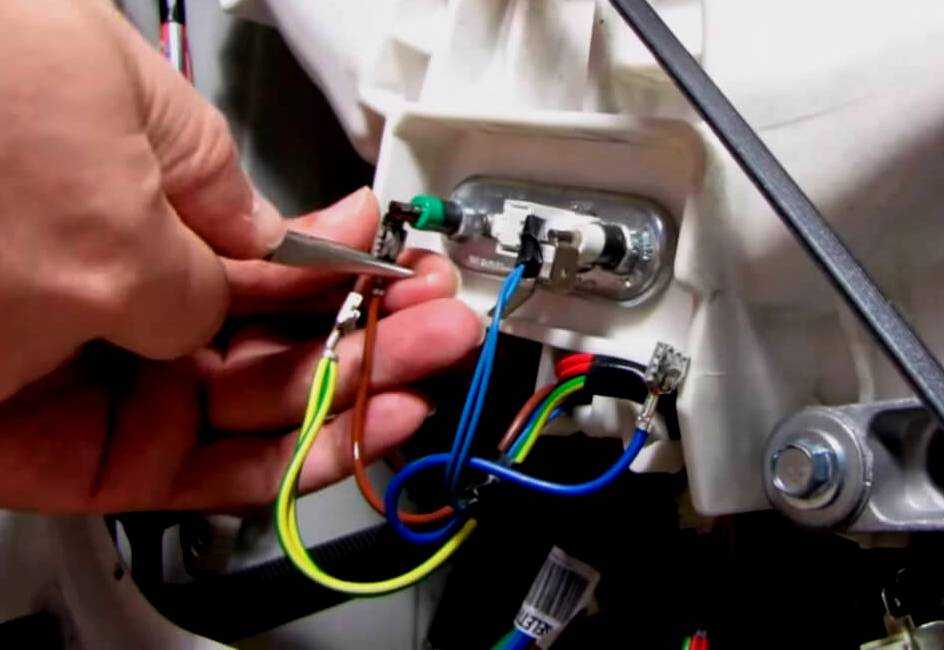

1. На первом месте стоит ТЭН. Он же часто подозревается, когда стиральная машина стирает холодной водой. Вот и здесь вышедший из строя ТЭН может стать причиной того, что выбивает пробки при стирке.
   Почему так получается? Дело в том, что ТЭН постоянно контактирует с водой и моющим раствором. Эта среда, в которой постоянно находится данный элемент, постепенно разъедает его и происходит замыкание. Для определения целостности ТЭНа проводится визуальное обследование и «прозвон» специальным прибором — тестером. Но на одном ТЭНе дело не заканчивается.
2. В стиральной машине есть такая деталь под названием «сетевой фильтр». Это устройство обычно расположено в задней части стиральной машины и служит для стабилизации напряжения. Сетевой фильтр может «сгореть», например, из-за частых перепадов напряжения и из-за этого выбивает автомат при включении стиральной машины.
3. Еще одной причиной того, что выбивает пробки при работе стиральной машины, может стать замкнувший двигатель. Что с ним может случиться? Дело в том, что обмотка может замкнуть сама по себе от старости. Плюс к этому, в большинстве моделей стиральных машин двигатель конструктивно расположен в нижней части, под баком. И если образуется протечка воды в каком-то разрыве шланга или еще где-нибудь, то существует большая вероятность попадания воды на двигатель.
   На данной фотографии видно, что из-за неисправного подшипника и сальника (1), который начал пропускать воду, образовалась течь воды (2) из бака. Двигатель (3) находится в зоне риска и неизбежно замыкание электричества. Целостность двигателя определяется путем поочередной «прозвонки» всех контактов и корпуса. Если есть пробой — на замену.
4. Замыкание может произойти на плате управления (модуле) и опять тот же результат — стиралка выбивает пробки (свет, автомат, узо). Неисправность платы определяет опытный мастер визуально и с помощью приборов.
5. Возможно также, что кнопка включения или одна из кнопок панели управления с течением времени могут окислиться, что постепенно приводит к прогоранию контактов и к короткому замыканию.
6. Еще одним вариантом из-за чего выбиваются пробки могут стать перетертые провода внутри стиральной машины. Это особенно актуально в узких моделях, где провода расположены вблизи от корпуса. Бак стиральной машины подвешен на пружинах и поддерживается амортизаторами. Поэтому в результате постоянного движения бака в процессе стирки со временем может повредиться проводка.

Если Ваша стиральная машина выбивает пробки, то не стоит переживать. Первым делом можно вызвать мастера по ремонту стиральных машин, чтобы продиагностировать технику и заменить вышедшую из строя деталь! Звоните нам по телефону 383 90 60 или оставляйте заявку онлайн.

ВЫЗОВ МАСТЕРА ОНЛАЙН

← Почему Ваша стиральная машина плохо стирает — обзор возможных причинSOS! Заклинило барабан стиральной машины, что делать и кто виноват?! →

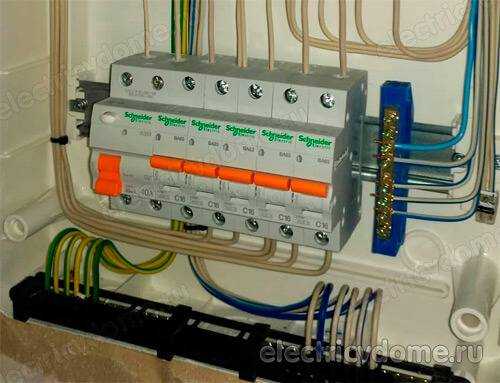

Особенности строения распределительного щитка электричества

Любое защитное и распределительное оборудование размещается в специальных щитках. Конструктивные особенности щита позволяют контролировать поток энергии и подавать ее равномерно по всем каналам.

В комплектацию электрического щитка входят:

• автоматические выключатели;
• контакторы;
• УЗО.

Могут присутствовать и другие компоненты в зависимости от функциональности щитка.

Автомат помогает защитить электропроводку от негативных последствий. Особенности работы выключателя следующие:

• основная задача – это защита электропроводки и подключаемых к ней бытовых приборов от чрезмерного тока;
• монтаж должен производиться на фазный контур, который разрывается при отключении пакетника;
• выключатель может обесточить сеть при выключении вручную и при возникновении аварийного случая.

Если возникает аварийный случай, в щите выбивает автомат.

Стоит ли ремонтировать машинку самостоятельно?

Если даже Вам и удалось разобраться: почему выбивает стиральную машину, не факт, что отремонтировать ее самостоятельно окажется так же просто. Многие предпочитают даже не этапе диагностики обратиться за помощью к квалифицированным специалистам, чтобы исключить даже малейшую возможность неправильных действий, ведь на кону Ваше личное здоровье и безопасность. Рассчитывать на свои силы или обратиться за помощью к профессионалам – дело Ваше, следует заметить лишь то, что многие попытки самостоятельного ремонта без должного опыта, навыков и знаний приводят к усугублению неисправности и еще большим затратам на ремонт.

Что нельзя делать, если автомат отключается

Если вырубило пробки, не стоит самостоятельно лезть в щиток, необходимо разобраться в причине

Не стоит самостоятельно лезть в электрощиток, если выбило пробки в квартире. Необходимо разобраться в причинах. Если света нет во всем подъезде или в соседних домах, скорее всего, возникла проблема на подстанции. Все бытовые приборы нужно отключить от розеток, чтобы они не перегорели при восстановлении энергоснабжения в случае скачка напряжения.

Когда проблема касается только одной квартиры, нужно открыть открыть щиток и посмотреть, какая из пробок сработала. Белая кнопка будет выступать из корпуса на несколько мм. При нажатии на нее предохранитель включается.

На площадках новостроек устанавливают современные защитные автоматы. Если педали устройства опущены вниз, значит, пробки выбиты. Чтобы восстановить электричество в квартире, достаточно перевести рычаг в верхнее положение.

Иногда люди считают нормой постоянные отключения электричества и не задумываются об износе автоматического выключателя. Рано или поздно происходит прикипание кнопки, устройство перестает функционировать в правильном режиме. Из-за превышения напряжения возникает аварийная ситуация, которая в большинстве случаев приводит к пожару.

Шаг №3 — Освещение

Лучше начать с освещения. В какой-нибудь люстре запросто может оказаться закоротивший патрон.

В светодиодных светильниках зачастую повреждается трансформаторный блок питания на 12V.

При повторной сработке автомата выкручиваете все лампочки в неисправном светильнике и осматриваете его более детально. Если починить сами не в силах, в крайнем случае можете отключить данную люстру и подать напряжение в остальные комнаты.

Когда при включении света ничего не выбило, переходите к более сложному и мощному оборудованию.

Ошибка!
Обратите внимание – в аварийной ситуации, оставшиеся приборы не рекомендуется включать под напряжение, путем “втыкания” их вилки в розетку.

Такой запуск в работу неисправного оборудования плохо закончится как для розетки, так и для вас.

Посмотрите, что происходит в автомате при его срабатывании от короткого замыкания в отходящей линии.

А теперь представьте, что вы все это дело замыкаете через розетку, которая не имеет ни дугогасительных камер, ни других защитных элементов.

Поэтому, чтобы все сделать максимально безопасно, заново выключаете автомат в щитовой, без напряжения засовываете вилку от прибора в розетку, и только потом опять включаете автомат.

Последовательно проделываете такую операцию со всем ранее отключенным эл.оборудованием. На неисправном приборе выключатель у вас опять сработает и выбьет.

Так вы и узнаете изначальную причину аварийного отключения.

Устраняем неполадки в сети

Предварительно выяснив, почему срабатывает УЗО, становится легче конкретизировать неполадку. Так, если дело в некачественном монтаже, то следует разобрать всю линию и вновь подключить все фазы, руководствуясь специальной схеме. В случаях, когда УЗО сработало и не включается обратно даже при опущенных автоматах, придется полностью заменить защитное оборудование.

Поиск “виновника” может проходить двумя способами:

Визуально осмотреть каждое устройство, попытаться выявить признаки неисправности (неработоспособность, обугленные провода, повреждение корпуса, шнура или вилки, неприятный исходящий запах).

Поочередно подключать к сети каждый агрегат, наблюдая за реакцией УЗО, которое вновь сработает при подключении неисправного прибора.

Причина, почему УЗО срабатывает без нагрузки – это неисправная проводка. Такой исход самый трудоемкий и энергозатратный по устранению возможной неполадки. Перед тем, как полностью менять линию на новую, попробуйте сделать следующее:

• Провести тщательный осмотр всех розеток, выключателей, распределительных коробок и щитка на предмет отхождения “нуля”, оголения жилы и попадания влаги.
• Проверить, не является ли виновником срабатывания верхний свет.

УЗО – это гарантия нашей безопасности, поэтому при его срабатывании необходимо провести ревизию всей электропроводки, а при выявлении неполадки сразу устранить ее во избежание повторения.

Если причина короткое замыкание

Этот вид неисправности, при котором выбивает автомат при включении, тоже не редкий. Короткое замыкание может возникнуть в старой электропроводке и сырых стенах, в электроприборах и освещении. Если эта неисправность возникла в электроприборах, то найти ее можно поочередным включением бытовой техники в розетку.

Короткое замыкание бытовой техники определяется по запаху горелой изоляции, пластика, его оплавлении и при появлении сажи. Короткое замыкание также может произойти в розетках при ослаблении контактов или в патронах ламп освещения, распределительных коробках.

Ослабленные контакты в розетке начинают искрить, появляется нагар, который хорошо проводит ток и как результат — короткое замыкание. В распределительной коробке возникает к.з. при ослаблении контактов в соединениях проводов и при нагреве изоляции проводов возможно возгорание. Труднее всего найти место к.з. в скрытой проводке.

В этом случае нужно сначала найти комнату с этой неисправностью. Находят такое помещение, отключая в распредкоробках поочередно все комнаты и прозванивают их мультиметром. В найденной комнате отсоединяют все провода в распределительной коробке и отдельно звонят все цепи. Найденные провода с к.з. заменяют полностью или частично, в зависимости от степени нарушения изоляции.

Срабатывание УЗО в условиях отсутствия нагрузки

Почему срабатывают узо без нагрузок? В данном случае, причина может заключаться в высокой степени изношенности. Именно этот фактор обуславливает возникновение дефектов в изоляции современного электрооборудования. Нередко такое происходит в условиях эксплуатации старых стиральных машин, другой бытовой техники. Почти в половине всех возможных случаев, нейтрализовать последствия срабатывания устройства помогают действия, осуществляемые с розеткой. Часто бывает достаточно перевернуть в ней вилку прибора. В соответствии с нормами РЭС, сразу же после установки счетчиков в многоквартирных домах устанавливаются также и подобные устройства, с соответствующими показателями срабатывания.

УЗО после отключения

Поиск участка, на котором произошла утечка — действие, которое нужно выполнить, определяя, почему выбивается узо. С чего начать?

• Отключение всех имеющихся в помещении приборов
• Изучение проводки — данный вариант следует рассматривать в том случае, если приборы функционируют исправно.
• Если проводка установлена правильно, и на ней нет повреждений, то решить задачу, связанную с поиском нужного участка, становится гораздо проще. То же можно сказать и о тех случаях, когда проводка поделена на несколько групп и имеет соответствующую защиту
• Дезактивация автоматов, их повторный запуск. Запускать оборудование следует по очереди. Именно так получится определить ту группу, которая не является исправной.

Случается так, что недостаточно квалифицированные электрики стараются соединять ноль и заземления, стремясь, таким образом, обеспечить защиту от тока

Важно отметить, что такие действия запрещены

Проверка УЗО в электирческом щитке

Важно подчеркнуть, что УЗО не выполняет функции защиты от короткого замыкания. Не защищает оно также от сверхтоков

Все, что может устройство — вовремя среагировать на условия, в которых произошла утечка

Все, что может устройство — вовремя среагировать на условия, в которых произошла утечка.

Как обеспечить электрооборудованию защиту от перегрузки:

• Сразу же после УЗО устанавливается автомат с нужным номиналом
• Устанавливается оборудование дифференцированного типа.

Автомат дифференцированного типа представляет собой универсальное устройство. Оно комбинирует в себе функции обычного автомата и устройства защитного отключения.
