Особенности автоматических выключателей АВВ

АВВ-автоматы являются высококачественными продуктами компании ABB. Она первой в мире начала разработку автоматических выключателей и до сих пор сохраняет лидерские позиции по их производству. Качественный аппарат отличается способностью защищать проводку от тока короткого замыкания заданной величины и четким соответствием теплового расцепителя заданным характеристикам при защите электрических цепей от перегрузок.

Рядовому пользователю сложно установить точность соответствия стандартам автоматов определенных марок. Ему остается только выбрать изделия у проверенных производителей, каким является фирма ABB.

Еще один важный момент заключается в том, что устройство имеет правильные характеристики, выражаемые зависимостью времени срабатывания аппарата от величины тока. Стандарты EN 60898 и МЭК 898 предусматривают следующие превышения токов срабатывания I_max электромагнитного расцепителя над номинальным I_n.

Тип B — освещение (I_max=3…5 I_n). Автоматы применяются в быту, где при высокой длине линии короткое замыкание может вызвать первое срабатывание теплового расцепителя, а не электромагнитного.
Тип C – электроустановки с умеренными пусковыми токами (I_max= 5…10 I_n). Устройства находят бытовое и промышленное применение, где действуют активные и небольшие индуктивные нагрузки типа люминесцентных светильников и двигателей различных приборов.
Тип D – большие пусковые токи и наличие индуктивной нагрузки: трансформаторы, электродвигатели, сварочное оборудование и др. (I_max= 10…20 I_n).

Наиболее распространена характеристика С, которая подходит для освещения и многих бытовых приборов.

Правильный выбор устройства зависит от максимальной величины тока короткого замыкания I_к.з.в линии. Для большей части цепей достаточно отключающей способности автомата 4,5 КА. Она указывается в характеристиках и на корпусе аппарата.

Для выбора необходимого устройства целесообразно рассмотреть распространенные автоматы АВВ, характеристики которых приведены в таблице.

Номинальный ток и времятоковая характеристика

Далее следует одна из главных надписей — номинальный ток автомата. Например С25 или С16.

Первая буква обозначает времятоковую характеристику «С». Цифра после буквы — значение номинального тока.

Самые распространенные характеристики — «B, C, D, Z, K». Они определяют время отключения, в зависимости от тока короткого замыкания, проходящего через автомат. Если коротко, то:

B
автомат отключится «условно мгновенно» при токе КЗ в 3-5 раз больше номинала

В основном их ставят в цепях освещения.

C
при токе КЗ в 5-10 раз больше номинала

Универсальное применение в сетях со смешанной нагрузкой.

D
в 10-20 раз больше Iном

Используются для подключения электродвигателей.

Z
в 2-3 раза

Актуально в схемах с электронными устройствами.

K
в 8-12 раз

Подходит только для оборудования с индуктивной нагрузкой.

Все подобные устройства имеют тепловую и электромагнитную защиту. Хотя тепловая иногда может и не ставится. Но об это чуть позже.

Электромагнитная — в диапазоне вышеприведенных параметров в зависимости от типа характеристики.

Обратите внимание, что при значении С25, автомат не отключит нагрузку в 26 Ампер. Это случится только при величине тока в 1,13 раз большую от 25А

Да и то, через довольно длительный промежуток времени (более 1 часа).

Есть такое понятие как:

ток срабатывания — 1,45*Iном

Автомат гарантировано сработает в течение часа.

ток не срабатывания — 1,13*Iном

Автомат не должен сработать в течение часа, а только по истечении этого времени.

Еще не забывайте, что значение номинального тока на корпусе указано для окружающей температуры в +30С. Если вы поставите аппарат в бане или на фасаде дома, прямо под лучами солнца, то 16 Амперный автомат, знойным летним деньком может сработать при токе, даже меньше номинального!

В чем разница УЗО ABB FH202 и F202

Устройства защитного отключения – двухполюсные, рассчитанные для использования в сетях 230 В. Номинальные токи утечки одинаковы – от 16 до 300 мА. Отличие – отключающая способность образцов.

Серия FH202 (home) разработана для установки в квартирах и частных домах, имеет более упрощенную конструкцию и отключающую способность 6000 А.

Рис. 3. Передняя панель FH202

Электроаппараты серии F202 – продвинутые модели, с отключающей способностью 10000А, конструктивно более надежны. Выполнены с дополнительным зажимом для крепления шины, что позволяет беспрепятственно подключить несколько отходящих линий на один полюс.

Для влажных помещений (санузлы, ванные, бани и т.д.) и детских комнат необходимо использовать УЗО F202 на 10мА, т.к. только эта линейка обеспечит необходимое быстродействие защиты при появлении токов утечки.

Маркировка автоматов SH201 C

Корпус автоматических выключателей серии SH201 C содержит все необходимые маркировки, такие как:

— производитель;
— модель;
— номинальный ток и тип характеристики срабатывания;
— рабочее напряжение сети;
— отключающая способность;
— класс токограничения;
— принципиальная схема работы выключателя.

Автоматы ABB соответствуют стандартам IEC/EN 60898-1 и IEC/EN 60947-2 и имеют все соответствующие знаки сертификации для каждого рынка и сегмента, для которого они разработаны. Знаки сертификации также напечатаны на корпусе автоматического выключателя. Для процедуры контроля и приемки знаки сертификации хорошо видны на корпусе. Вся маркировка выполнена по технологии лазерной печати, устойчивой к истиранию и воздействию растворителей, что обеспечивает ей долгий срок эксплуатации и простоту идентификации изделия.

Где применяется abb s201 c8

Однополюсные и двухполюсные автоматы abb s201 c8 могут быть применены как автоматы на отдельный электроприбор мощностью около 1,5 килоВатт. Безусловно, для соблюдения селективности будет правильно если вводной автомат выше по номинальному току.

Строго говоря, автомат abb s201 c8 может применяться и для активной и для индуктивной нагрузки, а также и для других видов нагрузки. То есть он может применяться как для защиты освещения и нагревательных приборов, так и для защиты двигателей, трансформаторов, а также различных электронных электроприборов. Однако, настоящее его применение – это сеть со смешанной нагрузкой. По сути, автомат с обозначением буквы C имеет усредненные характеристики и предназначен для установки в сеть, к которой подключены разные виды нагрузок. Однако же, часто для более корректной защиты двигателя приходится применить автомат с характеристиками D.

Таблица номинального тока S203 С

Количество полюсов	Номинальный ток	Кол-во модулей	Серия	Артикул производителя
In A
3P	0.5	3	S203 C0.5	2CDS253001R0984
3P	1	3	S203 C1	2CDS253001R0014
3P	1,6	3	S203 C1.6	2CDS253001R0974
3P	2	3	S203 C2	2CDS253001R0024
3P	3	3	S203 C3	2CDS253001R0034
3P	4	3	S203 C4	2CDS253001R0044
3P	6	3	S203 C6	2CDS253001R0064
3P	8	3	S203 C8	2CDS253001R0084
3P	10	3	S203 C10	2CDS253001R0104
3P	13	3	S203 C13	2CDS253001R0134
3P	16	3	S203 C16	2CDS253001R0164
3P	20	3	S203 C20	2CDS253001R0204
3P	25	3	S203 C25	2CDS253001R0254
3P	32	3	S203 C32	2CDS253001R0324
3P	40	3	S203 C40	2CDS253001R0404
3P	50	3	S203 C50	2CDS253001R0504
3P	63	3	S203 C63	2CDS253001R0634
3P	80	3	S203 C80	2CDS253001R0804
3P	100	3	S203 C100	2CDS253001R0824

Схемы подключения

Рассмотрим несколько типовых схем подключения дифавтоматов. Начнем с варианта, где используется один общий электроаппарат.

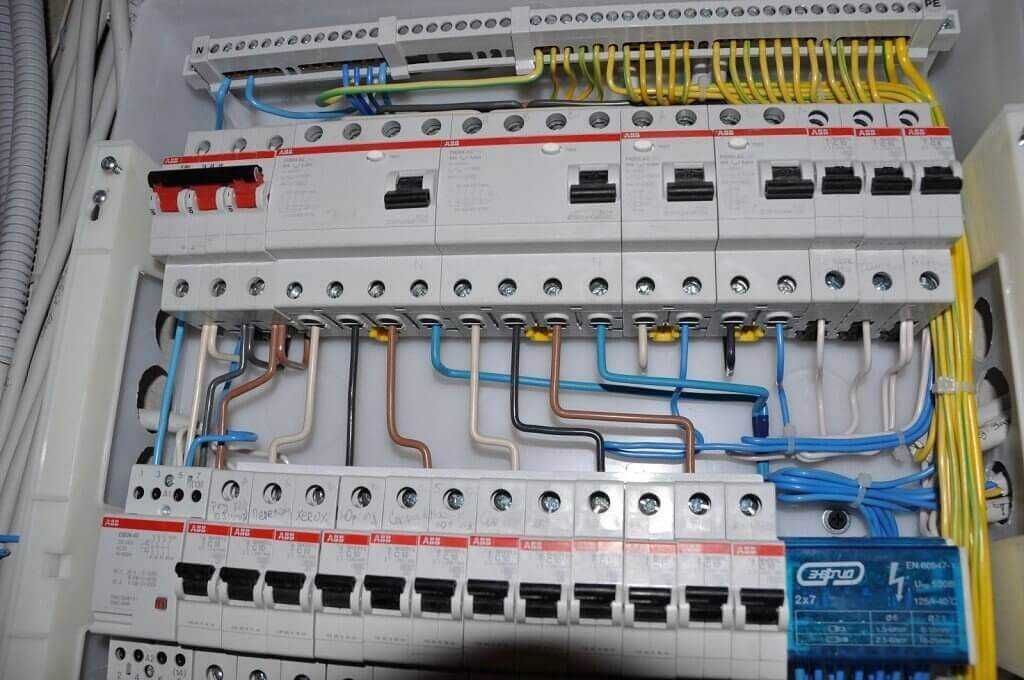

Схема щита с одним общим дифавтоматом

Подключение по приведенной схеме имеет свои сильные и слабые стороны. Этот вариант наиболее экономный в финансовом плане и позволяет собрать щит с минимальным количеством модулей. Слабая сторона заключается в том, что такая компоновка не позволяет определить, в какой линии происходит утечка тока, вызвавшая срабатывание защиты.

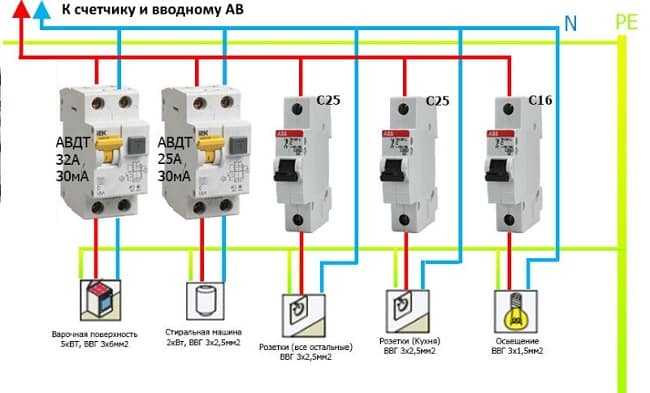

Второй вариант предполагает установку АВДТ на каждую линию, где требуется максимальный уровень безопасности (например, для стиральной машины).

Установка АВДТ на отдельные линии

Преимущества такого решения очевидны – при возникновении нештатной ситуации обесточивается только проблемная линия. Что касается недостатков, то к ним можно отнести высокую стоимость реализации проекта (АВДТ стоит дороже связки УЗО и АВ), а также увеличение задействованных модулей в щите.

Наибольший уровень безопасности обеспечивает селективная схема включения, при которой АВДТ устанавливается на общий ввод и на каждую линию. Чтобы обеспечить селективность, в качестве общего устройства должен использоваться электроаппарат с более высоким параметром тока утечки (например, 100 мА) или имеющий метку «S». Это обозначение наносится на приборы, у которых имеется задержка времени срабатывания.

Обозначение селективного дифавтомата

Как избежать покупки «неправильного» УЗО?

Для того чтобы знать, как отличить ВД1 63 диф или УЗО визуально, необходимо обратить внимание на схему, изображенную на корпусе. На электромеханических образцах вторичная обмотка дифференциального реле напрямую подсоединена к реле

Перемычки питания элемента от внешней сети нет.

Электронные УЗО снабжены схемой с электронным платой усилителя (в виде треугольника).

Для точной проверки устройств в домашних условиях необходим аккумулятор (или батарейка) 1,5..9В, заведомо заряженный. УЗО необходимо установить в положение «включено». К клеммам электроаппарата присоединить два проводка, затем на полюса аккумулятора. При отсутствии изменений, следует поменять полярность.

Если защитный аппарат электромеханический, то при протекании электротока во вторичной цепи фиксируется скачок, на который срабатывает реле и отключает прибор. Отсутствие реакции на подключение батарейки свидетельствует о том, что УЗО электронное и не работает без внешнего напряжения.

Не менее действенный способ – с помощью постоянного магнита. Если подержать элемент вблизи лицевой части корпуса, включенное устройство сработает, если оно электромагнитное.

Для потребителя важно определиться, какой тип устройства необходим. Отсутствие нагрузки в сети может быть по нескольким причинам: выход из строя сети внешнего электроснабжения, ремонтные работы на линии

Причиной также может быть отгорание нулевого провода в щите. При этом защитный аппарат электронного типа не реагирует на неисправность: электроприборы не работают, но питание фазного провода не пропадает. Именно в этом случае возникает вероятность аварийных ситуаций: при пробое изоляции, например, на бойлере, фаза попадает на корпус. И при случайном прикосновении человека начинает протекать ток утечки. В данном случае УЗО не сработает в виду отсутствия нормального электроснабжения.

При наблюдении частых скачков напряжения в сети, дифференциальный трансформатор подвергается быстрому износу и выходу из строя. Перегоревшая плата с усилителем – причина поражения электрическим током со всеми вытекающими трагическими последствиями. При покупке УЗО электронного типа следует регулярно проводить тестирование образца. Еженедельные проверки помогут сохранить защитные функции сети.

Преимущества

более 10 лет продает широкий ассортимент различных типов автоматических выключателей, и за это время накопила огромный опыт и наработанные контакты при выборе поставщика данной продукции. При этом наши специалисты регулярно изучают и анализируют качество исполнения автоматических выключателей, точное соответствие классам и характеристикам . Купив выключатели ABB SH201L C в , вы можете быть уверены, что приобрели действительно надежную, качественную продукцию, которая соответствует всем требованиям ГОСТ. При необходимости всегда можно получить сертификат качества и протокол испытаний на интересующую партию автоматических выключателей. Вернуться к списку

Что такое электрический автомат

Электрический автомат или автоматический выключатель, также именуемый просто автоматом — специальный аппарат, предназначенный для коммутации, то есть включения и отключения электроцепи, а также для защиты электроприборов и кабелей от перегрузки или замыкания. Это устройство предназначено как для защиты, так и для управления электросетью. Оно спокойно проводит электричество в обычном режиме, а при перегрузке цепи — при наличии короткого замыкания или перегреве — тут же отключается. Тем самым такое устройство защищает проводку от сгорания обмотки, электрические приборы — от порчи, а кабели — от возгорания.

Разные типы электрических автоматов

Самый первый электроавтомат был создан еще в XIX веке Ч. Пейджем. Это была емкость с контактным стержнем, наполненная ртутью. Если значения электромагнитного поля росли, то стержень начинал подниматься вверх и тем самым размыкал электроцепь. В том же веке, но спустя примерно 50 лет великий изобретатель Томас Эдисон создал предохранитель, который перегорал при перегрузке цепи и размыкал ее. А еще спустя некоторое время Михаил Доливо-Добровольский изобрел рубильник с автоматической защитой и пружинными контактами, которые размыкались при увеличении показателей электромагнитного поля.

Автоматический выключатель используется в жилых домах, школах, больницах, административных зданиях, мастерских и в целом где угодно, где есть необходимость использовать такое благо цивилизации как электричество. Несмотря на то, что в целом принцип работы у всех современных моделей схож, все же различают несколько вариантов устройств. Каждый тип имеет свою маркировку, помогающую их различать.

Электрические автоматы — подключение

Таблица. Виды автоматических выключателей.

Обзоначение	Описание
В	Применяются в жилых домах, квартирах, отключаются в течение 5-20 секунд с момента появления неполадок при отклонении допустимого уровня тока в 3-5 единиц.
С	Так называемые универсальные общедомовые варианты, которые выключаются спустя 1-10 секунд с момента появления неполадок, когда уровень тока отклоняется на 5-10 единиц.
D	Такие устройства используются в промышленных цехах, на производстве и имеют мгновенное срабатывание при условии изменения значения тока в 14 раз.

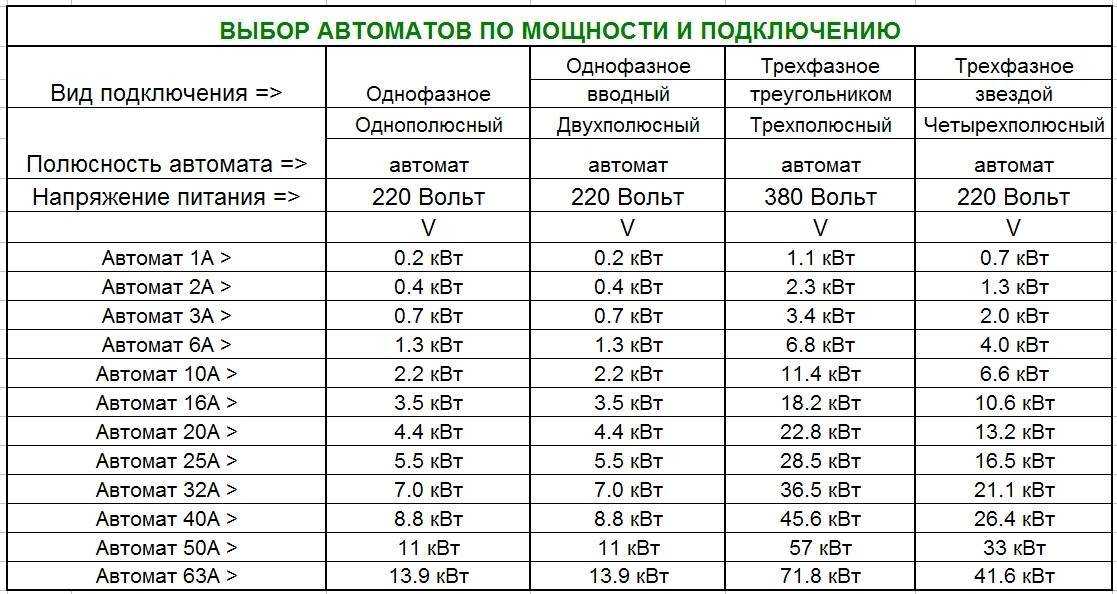

Помимо этой классификации все автоматы делятся также на несколько видов в зависимости от количества полюсов. Именно от этого показателя зависит, кстати, и количество проводов, которые можно подключить одновременно.

Однополюсные — для обеспечения безопасности на определенном участке, позволяют подключить только 2 провода — на выход и вход. Полной безопасности не обеспечат, так как ноль всегда остается подключенным — при возникновении неполадок разрывается только фаза.
Двухполюсные — обеспечивают полное отсоединение от цепи. Ток в проводах полностью пропадает после срабатывания прибора.
Трехполюсные — для сети с тремя фазами. Как правило, такие устройства используются только в сфере промышленности.

Сечение кабеля для автомата с16

В жилых домах, как правило, используется однофазная сеть. Поэтому проводку выбирают с 2 или 3 жилами. Их диаметр в поперечном сечении должен соответствовать установленному электроавтомату на 16 ампер. Максимально допустимый диаметр составляет 25 кв. мм, но показатель зависит также от металла, из которого состоит кабель. Вот их сравнительная характеристика:

Металл в проводах

Критерий	Алюминиевый провод	Медный провод
Поперечное сечение	От 2,5 кв. мм	От 0,35 кв. мм
Проводимость тока	До 3 кВт при минимальном сечении	Показатель выше примерно в 1,6 раза
Срок службы	15-20 лет	Около 50 лет
Прочность	Во время сгибания жила легко надламывается	Благодаря пластичности металла, проводку можно прокладывать под любым углом. Показатель хрупкости при одинаковом сечении в 2-3 раза ниже.
Удобство монтажа	Чтобы запитать современную розетку, нужен провод с сечением в 4 кв. мм. Встроенные клеммы имеют допустимое значение в 3 мм. То есть, подключение с номиналом в 16А исключается.	Для аналогичной задачи (розетка на 16А) требуется кабель с сечением жил, равным 1,5-2,5 кв. мм. То есть сложностей во время монтажа не возникает.
Окисление	Участок с отсутствующей изоляцией быстро окисляется. Оказываемая пленкой сопротивляемость снижает показатель допустимой нагрузки на контакты. Поэтому используют специальную кварце-вазелиновую пасту.	Патина хорошо проводит ток, поэтому на сопротивляемость в узловых соединениях влияния не оказывает.

Вам это будет интересно Установка двухзонного счетчика

Клеммы в розетке

Несмотря на заметную разницу в стоимости материалов (алюминиевая проводка дешевле в 2-3 раза), прокладывают в большинстве своем медный кабель. При выборе сечения жил опираются на характер автомата и способа размещения проводов.

Для защитного устройства на 16А медная жила должна иметь сечение в 2,5 кв. мм. Это соответствует предельному для нее напряжению в 21А в замурованном в стены положении, 30А в открытом (контактирует с внешней средой, а значит легко отдает тепло при нагревании).

Если взять провод с сечением 1,5 кв. мм, то в течение часа он перегреется и выйдет из строя. Это обосновано максимально допустимым током, равным 18 А.

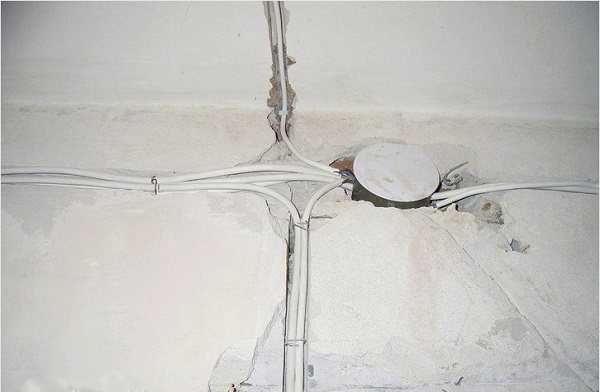

Монтаж внутри и снаружи стен

Автоматические выключатели ABB s200

Автоматы защиты АВВ серии S200 группируются по четырем видам – S201, S201, S203, S204. Каждый из них выпускается пяти номиналов, упомянутых выше. Третья цифра в названии вида означает количество полюсов автомата.

Автоматы защиты серии S200 имеют следующие преимущества перед автоматами других типов:

многополюсность, позволяющую контролировать одно-; двух-; трехфазные цепи с нулевым проводом и без него;
конструкция клемм автоматов позволяет подключать к ним многожильные провода и провода разного сечения;
горизонтальное или вертикальное положение автомата не влияет на его работоспособность;
модульный принцип устройств, определяющий универсальность применения.

Чем отличается УЗО от автомата в электрике

Отечественные производители производят изделия с достаточными характеристиками. Но уступают зарубежным по времени срабатывания, надежности отдельных элементов и качеству применяемых материалов. Для экономически целесообразного электроснабжения дома с многоуровневой защитой можно комбинировать аппараты электрозащиты разных производителей. Вводные УЗО на 300 и 100 мА отечественного производства, а разводку нагрузки выполнять через приборы ABB, Siemens, Schneider-Electric и аналогичные с токами утечки 10 и 30 мА.

Для каждого объекта электроснабжения набор электрозащит выбирается в индивидуальном порядке исходя из состояния проводки, типа реконструкции сетей, нагрузки и типом потребителей (электроприборов), финансовыми возможностями.

Рис. 2. Отличие по схеме, обозначенной на корпусе

Напряжение

230/400V — надписи номинального напряжения, где может применяться данный автомат.

Если там стоит значок 230V (без 400V), эти аппараты нужно использовать только в однофазных сетях. Вы не сможете поставить в ряд два или три однофазных выключателя и подать таким образом 380В на двигательную нагрузку или трехфазный насос, либо вентилятор.

Еще внимательно изучайте двухполюсные модели. Если у них на одном из полюсов написана буква «N» (не только дифавтоматы), то именно сюда подключается нулевая жила, а не фазная.

Они и называются несколько иначе. Например ВА63 1П+N.

Значок волны означает — для работы в сетях переменного напряжения.

На постоянное напряжение и ток, такие аппараты лучше не ставить. Характеристики его отключения и результат работы при КЗ, будут не предсказуемы.

Выключатели на постоянный ток и напряжение, помимо значка в виде прямой линии, могут иметь на своих клеммах характерные надписи «+» (плюс) и «-» (минус).

Причем правильное подключение полюсов здесь критично. Это связано с тем, что условия гашения дуги на постоянном токе несколько тяжелее.

Если на переменке происходит естественное гашение дуги при переходе синусоиды через ноль, то на постоянке, синусоида как таковая отсутствует. Для устойчивого гашения дуги в них применяется магнит, устанавливаемый вблизи дугогасительной камеры.

Что приведет к неминуемому разрушению корпуса.

Устройство автоматов

Корпуса моделей выполняются из полиамида с температурой плавления 950С. На корпусах имеется индикация «включено» и «выключено».

Число модулей автомата зависит от количества полюсов, занимая соответствующее место в щитке.

Сверху и снизу приборы снабжены двойными клеммами, что создает преимущества при сборке электрических щитов. К ним удобно одновременно подключать гребенку и провод. Имеется широкий диапазон температуры эксплуатации (от -50С до +50С).

К автомату не рекомендуется подключать по несколько потребителей, но при равных сечениях кабелей и исправной проводке для двойных клемм проблем не возникает.

Устройство состоит из большого количества деталей, за счет чего оно имеет повышенную надежность. Это:

рычаг управления;
защелка для монтажа на Din-рейку;
дугогасительная камера;
винтовые клеммы, не требующие затяжки;
тепловой расцепитель с регулирующим винтом;
контактная группа;
катушка с сердечником.

Автоматические выключатели АВВ обладают реальной способностью противостоять току короткого замыкания, не превышающему заданный параметр

Важно также то, что время срабатывания при перегрузках здесь четко соответствует характеристикам

Подключение автоматических выключателей

Выключатели S203 C оснащены клеммами: 35 мм + 10 мм (для аппаратов до 2 2 63А), и 50 мм + 10 мм 2 2 (для аппаратов на 80, 100А) для раздельного подключения шинной разводки и кабеля,- цилиндрическими двунаправленными клеммами с защитой от неправильного монтажа, стойкими к ударному воздействию, которые доступны даже после установки модульного автомата. При отсутствии шинной разводки возможно подключение двух пар проводников разного сечения. S203 C имеют специальные губки- фиксаторы для быстрого монтажа автоматического выключателя на DIN рейку, расположенную в распределительных щитах, боксах и шкафах. В случае замены изделия, этот же фиксатор позволяет быстро его демонтировать. Для удобства монтажа кабеля, выключатели оснащены технологией невыпадающих винтов, а степень защиты от прикосновения пальцами в области присоединений, снижает риск удара током и возможность короткого замыкания.

Лучшие зарубежные производители автоматических выключателей

При выборе автоматических выключателей большинство отдают предпочтение зарубежным брендам, поскольку они более качественные и долговечные. Вот рейтинг производителей из Европы и США, которые имеют наиболее надежную репутацию.

Этот производитель в рейтинге относится к шведскому бренду и известен многим профессионалам своим ярко-красным логотипом с аббревиатурой. Компания имеет самый широкий ассортимент автоматических выключателей, среди которых новейшие модели TruOne и другие. Диапазон номинального тока от 0.5 до 100 А покрывает потребности в любом здании. Кроме выпуска электротоваров производитель занимается обучением, организовав в России Университет АББ. В Центре обучения заказчики и мастера могут получить полную информацию о применяемых технологиях, чтобы лучше понимать преимущества продукции.

Наши эксперты внесли производителя в рейтинг лучших как самого надежного. Автоматические выключатели шведского бренда имеют много положительных отзывов как среди обычных пользователей, так и в профессиональных кругах. Защитные устройства изготовлены в прочном пластиковом корпусе и снабжены крепкими ручками, не обламывающимися даже при частом использовании. Это лучший вариант для оборудования щитовой в квартире или частном доме, чтобы забыть о замене испорченных автоматов.

Достоинства

компактные габариты корпуса однополюсных моделей, легко помещающихся в щиток;
товары с высоким уровнем поддержания безопасности;
большинство автоматических выключателей удобно монтировать;
аккуратная сборка без заусенцев или неровно вылитых граней;
есть даже четырехполюсные автоматические выключатели.

Недостатки

высокая стоимость;
у некоторых выключателей пазы для фиксации к дин рейке одноразовые — если понадобиться снять устройство и переустановить повторно, то может не получиться;
мало вариантов типа D.

Преимущества и недостатки

ABB — это шведско-швейцарская корпорация, основанная в 1988 году слиянием шведской ASEA и швейцарской Brown, Boveri & Cie. Она специализируется в области электротехники, энергетики и информационных технологий. Рядовому потребителю она знакома по автоматическим выключателям с красной полосой на лицевой панели.

Автоматические выключатели соответствуют заявленным электрическим параметрам.
Отличное качество материалов.
Хорошая механика и сборка.
Производство в странах Европы, России, меньшая часть производится в азиатских странах.
В ассортименте есть автоматы разной ценовой категории, что позволит выбрать вам качественное изделие, соответствующее вашим возможностям.

Главным недостатком всей продукции ABB является то, что на рынке очень много подделок сомнительного качества. Это связано с популярностью бренда. Поэтому приобретайте оборудование для электрощитов только в крупных торговых точках или дилерских магазинах.

Главным конкурентом ABB является Schneider Electric, поэтому на форумах возникают споры о муках выбора между ними, также альтернативой может являться продукция бренда Legrand.

Маркировка

Номер серии обозначается на корпусе прибора после наименования концерна – ABB. После обозначения серии ставится символ в виде буквы, обозначающей величину максимальной отключающей способности: L – 4,5 КА, М – 10 КА, Р – 25 КА. Для бытовых электроприборов и проводки выбирают максимальный ток 4,5 КА и 6 КА. Применять значения выше по максимальному току нет необходимости.
Автоматы выпускаются с количеством полюсов от одного до четырех. Они обозначаются последней цифрой в номере серии.
Тип мгновенного расцепления: B, C, D. После буквы стоит величина номинального тока в амперах, например, автомат АВВ 16А типа B обозначается B 16.
Величина рабочего напряжения.
Максимальная отключающая способность в амперах.
Схема переключения полюсов наносится в виде рисунка с рельефом снизу или сбоку прибора.

Применение однополюсных автоматов S201P С

Модульные автоматические выключатели S201P С как правило имеют все возможные исполнения по характеристикам срабатывания автоматических выключателей, что говорит о их широком сегменте применения. Применяются как правило для защиты от перенапряжения, путем установки на Дин рейку в распределительных щитах, боксах, расположенных в жилых домах, офисах, складах, и других промышленных и коммерческих помещениях. S201 P С применяется для защиты цепей с активной и индуктивной нагрузкой и низким импульсным током (обеспечение электричеством квартир, офисов, промышленных объектов).

Какой фирмы выключатель лучше выбирать?

Как мы уже говорили, не стоит приобретать дешевые защитные устройства от непонятного производителя, поскольку от качества этих аппаратов напрямую зависит безопасность людей и имущества.

Если говорить о конкретных фирмах, можем посоветовать устройства Schneider Electric, ABB и Legrand, которые при номинале 16 А в настоящее время стоят от 120 до 230 рублей. Есть и более простые и бюджетные варианты аналогичного номинала, цена которых на сегодняшний день не превышает 50 рублей – EKF и IEK.

Все АВ предусматривают определенное число срабатываний. Пользоваться защитными устройствами в качестве выключателей нагрузки нежелательно – это приводит к изнашиванию механизма и подгоранию контактов. В соответствии с требованиями ПУЭ нагрузка должна коммутироваться посредством реле или контакторов.

Очень важно не ошибиться при определении необходимого количества защитных устройств. Как правило, в первую очередь устанавливается вводный автомат

Другими пакетниками защищают осветительные линии, розетки, а также мощные электроприборы, не имеющие встроенной защиты.

На АВ производства разных фирм кабели подключаются и крепятся по-разному. Поэтому, если необходимо заменить автоматы в щитке, вместо них лучше ставить аналогичные изделия.

Обзор автоматических выключателей «Hager» на следующем видео:

Технические отличия электронного и электромеханического УЗО

По принципу действия УЗО делятся на два типа: электромеханические и электронные. Эффективность действия защиты и рабочие характеристики не зависят от вида.

Электронные устройства выполняют свою функцию при наличии напряжения в сети, т.е. для срабатывания защиты неисправный электроприбор должен быть включен в электронную цепь. Основной элемент работы – электронная плата с усилителем, для работы которой необходимо напряжение из внешней сети 220 В. Т.е. устройство не фиксирует неисправности при выключенных электроприборах.

Электромеханические изделия способны зафиксировать ток утечки, независимо от наличия напряжения в электросети. «Сердце» устройства – дифференциальный трансформатор. При протекании тока утечки, через который во вторичной обмотке наводится напряжение, а поляризованное реле приводит в действие механизм защиты.

Как выбрать дифавтомат АВВ?

АВДТ компании АВВ или продукция других производителей подбирается по следующему алгоритму:

В первую очередь необходимо определиться с количеством полюсов. Для однофазной сети используются двухполюсные аппараты, трехфазной – четырехполюсные. Как правило, первые — двух модульные, вторые занимают место четырех модулей.
Осуществляем выбор рабочего напряжения. Как правило, с этим проблем не возникает, двухполюсные аппараты рассчитаны на 220 В, четырехполюсные — на 380 В. Но возможны нюансы, поэтому рекомендуем проверить указанное на приборе значение.
Выбираем время-токовую характеристику (в быту используется категория «С») и параметры номинального тока. Например, для линий освещения можно использовать автоматы С10, для подключения групп розеток – С25, для общего прибора на несколько линий: С50, С65 и С100. Если предполагается селективная схема, то выбираем устройство с пометкой «S».
Осуществляем подбор чувствительности тока утечки. Для осветительных сетей будет достаточно 10 мА, на группы розеток – 30 мА. У общего электроавтомата этот показатель должен быть в пределах 100-300 мА.
Выбираем класс дифзащиты. В быту используется много оборудования, оснащенного преобразователями напряжения (например, компьютерная техника). Поэтому эффективную защиту смогут обеспечить только АВДТ с дифзащитой класса «А», отслеживающие как переменные, так и постоянные токи утечки.
Проверяем наличие в автомате встроенной защиты сети от обрыва нуля. Это очень важный момент, поскольку, если произойдет такой обрыв, то АДВТ «не выбивает» при образовании цепи между фазным проводом и заземлением.

Переделка автоматического выключателя

Реалии современной жизни в Российской Федерации таковы, что в энергосистеме страны еще очень много оборудования которое вводилось в эксплуатацию несколько десятков лет назад еще до распада СССР. Поэтому в электроэнергетике применяются стандарты, ориентированные на данное оборудование. С другой стороны, потребление электроэнергии в быту растет с каждым годом, люди стремятся обеспечить себе комфортное существование и приобретают все больше новых электроприборов. Энергоснабжающие организации ограничивают выделяемую потребителю мощность по разным причинам рассматривать которые мы не будем. В каких-то случаях допускается официальное выделение дополнительной мощности в каких-то нет, но даже когда это возможно, оформление требует существенных затрат и времени. Результатом же, как правило, является банальная замена автомата на более высокий номинал. На фоне постоянно снижающихся доходов населения более привлекательным решением является замена вводного автомата на переделанный автомат большей мощности. На корпусе такого автомата указан разрешенный ток, например, 16А, а внутри установлен механизм от более мощного автомата. Установка перепакованного автомата не требует никаких согласований, и не приводит к хищению электроэнергии. Вы оплачиваете столько, сколько потребляете, но перестаете испытывать проблемы с постоянными отключениями электричества из-за превышения разрешенной мощности. Выявить такой автомат можно только произведя его демонтаж и прогрузив его на специальном оборудовании, которым как правило местные электрики не располагают. Вызов же электроизмерительной лаборатории стоит немалых денег и у обслуживающей организации должны быть веские основания для этого. В случае же если все-таки выявлено, что Ваш вводной автомат не соответствует требованиям договора об электроснабжении, Вы получаете предписание на замену вводного автомата, штрафных санкций за это не предусмотрено.

Устройство автоматов

Корпуса моделей выполняются из полиамида с температурой плавления 950 0 С. На корпусах имеется индикация «включено» и «выключено».

Число модулей автомата зависит от количества полюсов, занимая соответствующее место в щитке.

Устройство состоит из большого количества деталей, за счет чего оно имеет повышенную надежность. Это:

рычаг управления;
защелка для монтажа на Din-рейку;
дугогасительная камера;
винтовые клеммы, не требующие затяжки;
тепловой расцепитель с регулирующим винтом;
контактная группа;
катушка с сердечником.

Важно также то, что время срабатывания при перегрузках здесь четко соответствует характеристикам
