Разделение pen проводника на pe и n

Понятие и виды

Самым нарочным примером заземления является громоотвод, проводящий электрический разряд по пути наименьшего сопротивления от наивысшей точки в почву, минуя системы электрокоммуникации здания. Для высоковольтных линий громоотводами являются опоры ЛЭП (линия электропередач), которые не дают возможность доставать грозовым разрядам до провода, тем самым создавать перепады напряжения в сети во время грозы.

Второй вид – УЗИП (устройство защиты от импульсных перенапряжений). Один электрод присоединён к низковольтному проводу, а другой заземлён. Пространство между электродами заполнено преимущественно инертным газом. При достижении определённого напряжения на 1–5%, ниже, чем максимальное при котором может функционировать тот или иной прибор, происходит пробой – напряжение выравнивается. УЗИПы используются для ликвидации остаточного напряжения на сетевых коммутационных кабелях.

Третий вид применяется для заземления в многоквартирном доме. В качестве заземления используется нулевой или дополнительный заземляющий провод, который подводится к каждому гнезду как дополнительный контакт розетке 220В или в случае промышленного 3-фазного напряжения 380В.

Это интересно: Можно ли соединить провода разного сечения скруктой с пайкой (1,5 кв и 2,5 кв)

Сборка собственного контура

Есть еще один вариант, который подойдет для жителей первых этажей в многоквартирном доме. Он полностью отвечает на вопрос, как сделать заземление в квартире. Это схема заземления в квартире основана на создание собственного заземляющего провода. Что делать необходимо?

• Сначала надо на улице вбить в землю три металлических штыря. Их можно сделать из арматуры, заточив концы. Диаметр штырей 8-12 мм.
• Расположение штырей относительно друг друга – треугольник со сторонами 1,0-1,5 м. Вбивать надо на глубину 2-3 м так, чтобы конец арматуры торчал от поверхности грунта на 3-5 см.
• Все штыри обвязываются между собой металлической лентой толщиною 2-3 мм и шириною 20-30 мм. Метод обвязки – сварка.
• Эта конструкция соединяется с распределительным щитом или металлической лентой, или кабелем сечением не меньше 5 мм².

Как сделать заземление в квартире, когда его нет

Относительно вопроса о том, как сделать заземление в квартире если его совсем нет необходимо отметить следующее. В данной ситуации возможны три варианта действий, а именно:

1. Использование УЗО.
2. Монтаж местного контура.
3. Другие приемы.

Рассмотрим каждый из них более подробно.

Подключение УЗО

Если в квартире заземление не предусмотрено проектом, а обойтись без него совершенно невозможно – допускается применять особые устройства УЗО. Эти приборы реагируют на малейшие утечки тока с корпусов защищаемой аппаратуры и мгновенно отключают поврежденную питающую линию от общей сети 220 В. (фото ниже). Абсолютной защиты они не гарантируют. Однако при повреждении стирального агрегата или водонагревателя УЗО моментально обесточит линию и не позволит поражающему току достичь опасной величины.

Устройство защитного отключения УЗО. Схема подключения в квартире

Специалисты настаивают на его установке даже при наличии зануления. Выполняя каждый свою функцию, автомат и УЗО будут дублировать друг друга. Если по какой-либо причине не сработает АВ – УЗО подстрахует его. Надежность такой защиты в целом повышается.

Монтаж индивидуального контура

Жильцы панельных зданий нередко договариваются обустроить заземление в квартирах своими руками, для чего потребуется отдельный заземлитель. Для реализации этой идеи от общего щитка в сторону подвала по монтажному стояку пробрасывается медная жила сечением не менее 4 мм кв. Дальнейшие действия выглядят следующим образом:

1. Рядом с подъездом обустраивается конструкция, форма и состав которой приведены на рисунке ниже.
2. Для ее получения по углам приямка, вырытого в виде правильного треугольника, вбиваются три металлических уголка подходящего сечения.
3. Затем они свариваются между собой широким металлическими полосами.
4. По завершении сварки к одному углу треугольной конструкции на болтовое соединение крепится спущенный от подъездного щитка заземляющий медный провод.

Контур заземления

Помимо этого потребуется полностью обновить квартирную электропроводку, в которой должен быть третий заземленный провод.

На заключительной стадии работ останется подсоединить к заземляющей пластине щитка третью жилу обновленной электропроводки.

Опасные способы защиты

Отдельные пользователи для обустройства заземления просто соединяют проброшенный заземляющий провод с контактной точкой на батарее центрального отопления. Они рассчитывают на то, что отопительный стояк может служить естественным заземлителем.

Ошибка всех таких «мастеров» заключается в том, что ни один зарытый в землю отвод от труб отопления не гарантирует надежного контакта с ней в пределах допустимой нормы сопротивления (не более 30 Ом).

В результате этого цепи, обеспечивающей его беспрепятственное стекание в аварийном режиме, не образуется. При этом опасный потенциал с корпуса стиралки с поврежденным фазным проводом переносится через заземляющую жилу на батарею.

Этот потенциал не понижается до нуля (как это должно случиться при правильно сделанном заземлении), а имеет значение, близкое к опасной для человека величине. Более того, он передается как на нижние, так и на верхние участки стояка. Таким образом, из-за безграмотно обустроенного заземления можно нанести электрическую травму людям, проживающим в соседней квартире.

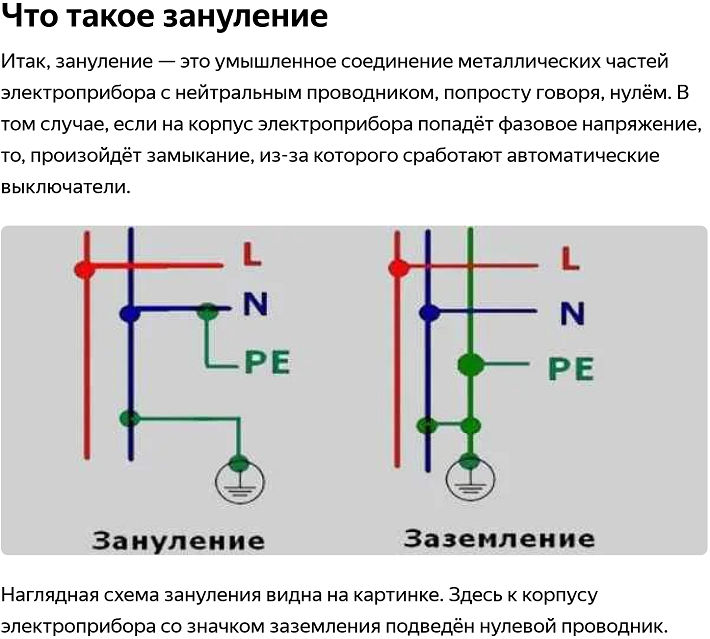

Помимо данного способа, небезопасным считается и уже рассмотренное ранее зануление. Его опасность заключается в том, что при случайном обрыве нулевого провода на участке от ТПП до дома, напряжение 220 Вольт будет действовать на корпусах всех без исключения заземленных бытовых приборов.

Каким должен быть металлический контур

Это наиболее важная часть, так как именно от его размеров и зависит сопротивление шины PE. Обычно контур делают из металлического профиля сваренного треугольником или квадратом с электродами по углам. Электродом служит забитый в почву металлический стержень или кусок профиля длиной 30-50 см, соединенный с контуром.

Каждая сторона контура должна быть до 1 метра

Здесь важно не переборщить, так как чем дальше электроды друг от друга, тем больше будет сопротивление, а значит снизится эффективность.

Сваренный треугольник закапывается на глубине около 50-70 см. При помощи металлического профиля заземление подводится к дому и выводится на поверхность

Там к нему приваривается или прикручивается болтом PE-проводник, ведущий к соответствующей шине в щитке.

Если во дворе ограниченное место и негде закопать контур, вместо него Вы можете забить заземляющий электрод. Это медный стержень длиной от 120 до 300 см с заостренным наконечником с нижней стороны и болтовым соединением с верхней. Забивается обычным молотком, а сверху прикручивается провод PE.

Далее измерьте сопротивление. По СНиПу, в частном доме его показатель не должен превышать 30 Ом. Но, часто результат выше из-за особенностей почвы. В таком случае предусмотрены два варианта решения проблемы:

• Приварить больше электродов к контуру;
• Взять более длинный заземляющий электрод и забить его еще глубже.

Чем больше металлический контур, тем на дольше его хватит. Обычно коррозия «съедает» металл не менее чем за 40-50 лет. Все зависит от влажности почвы и насыщенности кислородом.

Помните, что кроме заземления, от несчастного случая Вас также защитит УЗО.

Встроенные шины

Не обязательно создавать конструкцию с нуля, можно приобрести готовое устройство со встроенными шинами заземления. В качестве примера можно привести DIN-рею, которая представляет собой комплект разборного оборудования в металлическом ящике. К рее прилагается специальный коммутатор на 220 В, обеспечивающий электропитание аппарата. В комплект панели входит DIN-рея, нулевые шины (три единицы) с изолятором. Одновременно возможно подключение до 22 потребителей.

Панель 19″ с DIN-рейкой серии КП

На рынке представлены три разновидности реек: DIN U3 для автоматических выключателей, DIN U3 — также под автоматы, но в комплекте имеется и шина нулевая с заземлением. Также можно приобрести DIN U4, оснащенную дополнительными функциями (например, возможностью установки электросчетчика). Все DIN-рейки покрываются антикоррозийным материалом.

Один из популярных вариантов DIN-реи — TLK-ERH-CU. Девятнадцатидюймовое изделие производится из меди. Данная модель отличается невысокой стоимостью и достойным уровнем качества.

Источник

Правила выполнения работ

Чтобы не повторятся и не описываться процесс замены проводки несколько раз, в этой статье мы предоставим лишь ключевые моменты, на которые нужно обратить внимание. Итак, если вы хотите поменять электропроводку по частям в частном либо панельном доме, учитывайте следующие рекомендации:

1. Кабель нужно использоваться трехжильный, медный, с двойной изоляцией. В квартире и доме рекомендуем проводить кабель ВВГнг либо NYM. Для розеток выберите сечение 3*2,5 мм.кв., на группу освещения достаточно будет проложить проводник сечением 3*1,5 мм.кв. На электроплиту можно вывести кабель сечением 4 мм.кв. В любом случае нужно рассчитать сечение кабеля по току и на основании готовых значений выбрать подходящий размер.
2. Розетки и выключатели замените на новые в любом случае. Розетки должны быть рассчитаны на 16А. В ванной комнате и на кухне (рядом с мойкой) поставьте розетки с крышками, чтобы защитить контакты от попадания влаги.
3. Соединять провода разного металла нужно специальными клеммниками либо опрессовкой соответствующими гильзами. Обычные заизолированные скрутки делать ни в коем случае нельзя.
4. Защитить линию от перегрузок и короткого замыкания нужно автоматическим выключателем. От утечек тока защитит УЗО. О том, как выбрать УЗО мы рассказали в отдельной статье, про выбор автоматического выключателя также шла речь. Можно также выбрать дифавтомат, который защитит и от перегрузок, и от КЗ, и от утечек тока.
5. В частном доме обязательно нужно сделать заземление. В квартире не всегда удается организовать заземляющий контур. В этом случае спасет установка УЗО и организация системы уравнивания потенциалов.
6. Обязательно необходимо заменить старые пробки на автоматы, а также старый индукционный счетчик, если его класс точности 2,5.
7. Все работы должны проводится при отключенном напряжении. Если понадобится розетка для подключения электроинструмента, можете запитать ее напрямую от щитка, обязательно отключив все остальные линии.
8. Перед тем, как приступить к электромонтажу, обязательно изучите описанные нами ошибки при монтаже электропроводки, а также требования, предъявляемые к электромонтажу. Информация достаточно полезная и позволит избежать наиболее популярных ошибок, допускаемых домашними мастерами и электриками-самоучками.
9. Чтобы не переплатить и по несколько раз не менять автоматы и основные силовые линии, рекомендуем даже перед тем, как выполнять частичную замену проводки, обязательно составить схему электропроводки, причем не определенной комнаты, а полную.
10. Перед проведением работ обязательно подготовьте весь необходимый инструмент, а также составьте смету на электромонтажные работы. Чем тщательнее будет выполнена подготовка, тем быстрее будет произведен основной процесс. Весь необходимый инструмент изображен на фото:

Учитывая все предоставленные выше советы вам удастся безопасно и правильно выполнить частичную замену электропроводки. Все же после выполнения работ, до отделки стен, рекомендуем пригласить электрика, чтобы он еще раз все проверил и прозвонил цепь.

Напоследок рекомендуем просмотреть полезное видео по теме:

Теперь вы знаете, как организовывается частичная замена проводки в квартире и частном доме. Если вы все же решили поэтапно менять электрику, советуем делать это с небольшим интервалом относительно окончательной, полной замены проводов. Не нужно затягивать с полной модернизацией электрической сети, т.к. старые провода и электрофурнитура могут стать причиной возникновения пожара или же что еще более опасно — причиной поражения током.

https://samelectrik.ru/

Квартирное заземление

Электроснабжение жилых многоквартирных домов в СССР И РФ до 1997 г осуществлялось по схеме TN-C, с глухозаземленной нейтралью. Эта схема была абсолютно оправдана во времена небольшой насыщенности жилья электроприборами. Теперь же она имеет два существенных недостатка:

1. Ток в нейтрали сам является электропомехой, значит схема мало пригодна в качестве рабочего заземления.
2. Если на подстанции отгорает ноль, неизбежна серьезная авария. В квартирных розетках напряжение становится 380 В, из-за чего запитанные приборы взрываются, возгораются. И даже если этого не происходит, на металлических корпусах бытовой техники появляется напряжение в 220 В, и прикосновение к ним ведет к травмам со смертельным исходом.

Энергетики стараются держать ноль при любых обстоятельствах. Но остается актуальной проблема электромагнитной совместимости, поскольку отсутствует рабочее заземление. Именно поэтому новые СНиП и ПУЭ предписывают строителям запитывать новостройки по схеме TN-C-S, а также снабжать каждый дом контуром заземления. Что же касается защитного проводника, он разводится по квартирным розеткам стандарта «евро».

Чтобы узнать, имеется ли заземление на строении, достаточно заглянуть в домовой ЩВС (открыть его по первому требованию владельцев квартир обязан закрепленный за зданием электрик, осмотр производится также в его присутствии). Если от подстанции идут 5 кабельных жил, дом запитан по схеме TN-C-S, и ничего больше делать не нужно. Если же жил 4, работает схема TN-C, и нужно думать, как заземляться.

Важно

Самостоятельно сделать контур заземления для многоэтажки нереально. Потребуется разрешение от УК и ЖЭУ

Нужно будет сделать и утвердить проект. Также предстоит большой объем земляных работ на придомовой территории с привлечением спецтехники. Данный вопрос требует поквартирного решения. И оно заключается в защитном занулении и УЗО.

Каких правил стоит придерживаться

При обустройстве защитных систем нельзя:

1. Подсоединять заземляющую шину к водопроводным или отопительным линиям. Ранее коммуникации прокладывали с использованием стальных труб. Сейчас применяются пластиковые элементы, отличающиеся большим сопротивлением. Подключение земли к таким системам не обеспечивает требуемой безопасности.
2. Подключать защитную шину к арматуре или металлическим элементам каркаса дома. Теоретически все стальные части здания должны объединяться друг с другом. Однако в бетон могут быть погружены отдельные прутья арматуры. Связь с контуром из-за этого нарушается.
3. Соединять землю (PE) с нейтралью (N). Так защита от опасного потенциала превращается в зануление, подключение выполняется по небезопасной схеме TN-C.
4. Соединять ноль и землю на клеммах розеток. При пропадании нейтрального контакта напряжение пробивается на корпуса приборов. Такую ошибку допускают новички, не знающие, нужно ли соединять PE и N в распределительных коробках и розетках. Проводники всегда совмещают только до счетчика.

Где взять заземление в этажном щите

Если заземление не предусмотрено компанией-застройщиком, потребителей больше всего интересует, как обезопасить себя от удара электротока. Есть два безопасных пути решения этой проблемы.

Подключение УЗО

Схема подключения УЗО

Устройство защитного отключения вырубает питание агрегата, у которого выявлена утечка тока (а также соответствующей розетки). В дополнение к этому можно провести замену проводки в квартире на трехжильную. Если в подъезде после этого будут проводить заземлительные работы, хозяину останется только вывести РЕ-кабель к нужной щитковой шине.

Монтаж собственного контура

К подвалу прокладывают медный одножильный РЕ-кабель не менее 4 мм в диаметре. Возле дома устанавливают 3 уголка из металла. Треугольник соединяют с проводом, второй его конец устанавливают на щитке. Теперь квартирное заземление надо соединить с щитковым.

Что делать не рекомендуется

Запрещено использовать качестве заземлителей водопроводные и газовые трубы Иногда хозяева квартиры в целях экономии средств пробуют применять «нестандартные» варианты организации заземления – например, перемычка между нулем и защитным проводником, прикручивание защиты только для своей квартиры, применение отопительных или газовых труб в роли заземлителей. Делать это категорически запрещено.

Локальное вмешательство в сеть с помощью «быстрых решений» не защищает от аварийных ситуаций, к тому же его устроитель не сумеет предъявить материальный риск из-за отсутствия официального права на внесение модернизаций в имеющуюся систему. Использование трубопроводов в качестве заземления может обернуться смертью жильца или разрушением здания.

Почему заземление шлейфом запрещено

Электробезопасность один из главных вопросов, который приходится рассматривать при создании и эксплуатации электрических сетей. Меры, направленные на снижение риска возгораний или поражения человека электрическим током увеличивают стоимость современных электросетей, усложняют проведение электромонтажных работ, однако это достойная плата за главное условие – электробезопасность. Согласно стандартам, применяемым ныне в строительстве, минимизация вероятности поражения электрическим током от случайного пробоя на корпус электроприбора обеспечивается защитным заземлением. Именно поэтому современные электрические розетки оснащены третьим контактом, позволяющим посредством нулевых защитных проводников подключать корпуса защищаемых приборов к контуру заземления. Использование трехжильных кабелей состоящих из фазных проводников, нулевых проводов и «земляной» жилы кабеля усложняет:

• проведение электромонтажных работ;
• процедуру подключения розеток;

но самое главное обеспечивает электробезопасность сети.

Опасность подключения розеток шлейфом

В настоящий момент не утихают споры в отношении того каким образом подключать электрические розетки:

• звездой, когда к каждой из них от распределительного щита подводится отдельная линия;
• шлейфом, в этом случае на отдельную линию параллельно устанавливается группа розеток (при этом соединение каждого из контактов розетки, в том числе защитный ноль, получается последовательным с аналогичным контактом остальных розеток).

Решение спора подсказывают правила установки электрооборудования (ПУЭ) пунктом 1.7.144 запрещающие соединение защитных проводников шлейфом, тем не менее, стремление сэкономить на дорогостоящем кабеле и монтажных работах толкает многих электриков на их нарушение. Так в чем же опасность? Почему ПУЭ так бескомпромиссны в отношении подключения шлейфом?

Это вопрос безопасности. Когда контакты розеток подключены непосредственно к распределительному щиту обрыв защитного провода, обеспечивающего контакт корпуса прибора и общей шины PE, угрожает только этой розетке. При соединении группы розеток шлейфом, заземляющий проводник подводится к ближайшей в группе розетке, затем ко второй и так далее, а в качестве транзитного контакта используется зачастую винтовые клеммы розеток.

Надежность такого соединения доверия не внушает, со временем оно может ослабевать и контакт с подводящим PE проводником нарушаться. В случае, когда контакт с PE проводником нарушается на ближайшей к щиту розетке:

• исчезает защита всех розеток группы;
• при пробое на корпус одного из включенных приборов, напряжение прикосновения появляется на корпусах всех приборов включенных в розетки группы.

Это значительно увеличивает угрозу поражения электрическим током, поэтому подключение защитных нулевых проводников недопустимо.

Так можно подключать розетки шлейфом или нет, и если да, как это сделать? Решение все же имеется, правда его скорее следует называть параллельным. В рассматриваемом пункте ПУЭ речь идет о заземляющем проводнике, поэтому параллельно соединяют жилы кабеля идущего к щитку и ко всем розеткам (фазный и нулевой), при этом суммарный ток нагрузок шлейфа должен соответствовать сечению жил кабеля. Кроме того следует позаботиться о качестве их соединения. Для этого ни в коем случае не использовать контакты розетки, контакты проводов лучше опрессовать гильзами и изолировать термоусадочной трубкой. Все соединения можно делать в распределительных коробках, а лучше использовать подрозетники увеличенной глубины.

При подключении к PE проводнику следует делать отвод от последнего, ни в коем случае не нарушая целостности его токопроводящей жилы, с аналогичной опрессовкой и изоляцией. Это обеспечит надежное соединения розеток с шиной РЕ, но самое главное нисколько не противоречит ПУЭ.

Выключатель нагрузки представляет собой обыкновенный модульный выключатель, выполненный в корпусе аналогичном автоматическому выключателю и производящий коммутацию электрических линий вручную.

По своему назначению электромагнитные пускатели делятся на обычные и реверсивные. В конструкции реверсивных магнитных пускателей заложено два обычных (в спаренном корпусе) с взаимной блокировкой друг друга, исключающей их одновременное включение и обеспечивающей электрическую блокировку.

Как провести заземление в квартире своими руками?

Проще всего заземление розеток в квартире сделать жильцам первых этажей. В этом случае они просто могут вывести провод «земля» во двор.

Жильцам других этажей необходимо присоединить провод заземления к щитку и вывести его на нулевую панель. После этого к нужному месту тянется разводка из трех проводов. Это очень экономичный и простой способ, но он возможен только в том случае, если у вас сейчас идет ремонт. В других случаях, например, при покупке новой бытовой техники, заземление тоже необходимо, а сделать его таким способом не получится. Правда, можно подключить технику непосредственно в розетку, но есть риск получить удар током при работе с ней.

Конструкция и назначение заземляющих устройств

Подобные конструкции подразделяются на рабочие и защитные устройства.

1. Рабочее используется для организации безопасности функционирования агрегатов промышленного назначения. Также распространено в частных хозяйствах.
2. Система защитного заземления обязательна для электросетей в жилом секторе.

Установка заземляющего устройства (ЗУ) требуется в соответствии с Правилами устройства электроустановок и Правилами эксплуатации электроустановок потребителей.

Прикосновение людей к токоведущим частям, открытым в результате неправильной эксплуатации электрооборудования, дефектов конструкции, прихода в негодность изоляции и других причин, встречается часто. Некачественная конструкция ЗУ и ее монтаж может повлечь тяжелые последствия для людей: электрический шок, ожоги, нарушение работы сердца и иных органов человека поражение током часто приводит к ампутации конечностей, инвалидности и даже летальным исходам.

Система заземления состоит из наружной и внутренней частей, которые стыкуются в электрическом щитке. Наружное заземляющее устройство состоит из комплекса металлических электродов и проводников, отводящих аварийный ток от электрооборудования в землю в безопасных для людей местах. Электроды называются заземлителями. Электрические жилы – это заземляющие проводники, представляют собой штыри длиной 1,5 м, диаметром 1 мм.

Простая конструкция изготавливается из одного электрода. Применяется в молниеотводах или для защиты удаленных объектов и оборудования. В индивидуальных хозяйствах предпочтение отдается многоэлектродным устройствам. Размещаются в один ряд и называются линейными профилями ЗУ. Стандартная длина цепи — 6 метров. Между собой соединяются латунными муфтами, крепление резьбовое, сварка не рекомендуется. Заземляющие проводники устанавливаются через клеммы. Скручивания, пайки жил исключаются.

По-прежнему распространено такое устройство, как контур заземления (замкнутый вариант). Сооружается на расстоянии не ближе 1 метра и не далее 10 метров от дома. Размещается в траншее в виде равностороннего треугольника. Длина стороны 3 м, глубина – 50 см, ширина – 40 см. По углам вбиваются заземлители. Эта же операция проделывается с другими вертикальными электродами (не свыше пяти единиц). Заземлители в нижней опорной части свариваются с горизонтальными изделиями.

Конструкция контура несложная, ее можно сделать собственными руками. Но работа упрощается при использовании готовых заземляющих устройств, представленных на рынке, в комплекте с которыми есть провода заземления. Финансовые потери окупятся за счет применения качественных материалов, стойких к коррозии и с большим сроком эксплуатации.
