Нормы комплектования средствами защиты.

Персонал, обслуживающий электроустановки, должен быть обеспечен всеми необходимыми средствами защиты, обучен правилам применения и обязан пользоваться ими для обеспечения безопасности работы. Средства защиты должны находиться в качестве инвентарных в помещениях электроустановок (распределительных устройствах, цехах электростанций, на трансформаторных подстанциях, в распределительных пунктах электросетей и т.п.) или входить в инвентарное имущество оперативно-выездных бригад, бригад эксплуатационного обслуживания передвижных высоковольтных лабораторий и т.п., а также выдаваться для индивидуального пользования.
Инвентарные средства защиты распределяются между объектами и оперативно-выездными бригадами в соответствии с системой организации эксплуатации, местными условиями и нормами комплектования. Например, в главном помещении тяговой подстанции — на пульте управления, где находится оперативный дежурный, откуда он направляется на производство оперативных переключений, должен находиться следующий комплект защитных средств (табл. 3).
Порядок хранения. Средства защиты подвержены разрушительным воздействиям внешней среды: солнечных лучей, химических веществ, механическим воздействиям и т.п. Правилами установлен порядок содержания средств защиты, обеспечивающий их исправность и пригодность к употреблению. Условиями, обеспечивающими соблюдение такого порядка, прежде всего является защита от увлажнения, загрязнения, пересыхания и механических повреждений, для чего их необходимо хранить в закрытых помещениях. Таблица 3
Комплект защитных средств на пульте управления тяговой подстанции

Наименование средства защиты	Количество
1	2
Указатель напряжения	1 шт. на каждый класс напряжения выше 1000 В и 2 шт. на напряжение до 1000 В
Изолирующие клещи на напряжение выше 1000 В (при отсутствии универсальной штанги)	По 1 шт. на каждый класс напряжения (при наличии предохранителей на эти напряжения)
Изолирующие клещи на напряжение до 1000 В	1 шт.
Электроизмерительные клещи	По местным условиям
Диэлектрические перчатки	2 пары
Диэлектрические галоши	2 пары

1	2
Изолированный инструмент	1 комплект
Переносные заземления	По местным условиям
Диэлектрические ковры и изолирующие накладки	По местным условиям
Плакаты и знаки безопасности (переносные)	То же
Защитные каски	1 шт. на каждого работающего
Респираторы	2 шт.
Защитные очки	2 пары

Находящиеся в эксплуатации средства защиты из резины следует хранить в сухом помещении при температуре 0 — 30 °С в специальных шкафах, на стеллажах, полках, в ящиках и т.п. отдельно от инструментов. Они должны быть защищены от воздействия масел, бензина, кислот, щелочей и других разрушающих резину веществ, а также от прямого воздействия солнечных лучей и теплоизлучений нагревательных приборов (не ближе одного метра от них). Изолирующие штанги и клещи хранят в условиях, исключающих их прогиб и соприкосновение со стенами, т.е. в подвешенном состоянии.
Специальные места для хранения переносных заземлений нумеруются так же, как и сами п.з. Средства защиты размещают в специально отведенных местах, как правило, у входа в помещение, а также на щитах управления. В местах хранения должны иметься перечни средств защиты. Места хранения должны быть оборудованы крючками или кронштейнами для штанг, изолирующих клещей, п.з., плакатов и знаков безопасности, а также шкафами, стеллажами и т.п. для диэлектрических перчаток, бот, галош, ковров и подставок, рукавиц, предохранительных поясов и канатов, защитных очков и масок, противогазов, указателей напряжения и т.п.
Отдельно от других инструментов в ящиках, сумках или чехлах хранят средства защиты, предназначенные для работы оперативно-выездных бригад и бригад эксплуатационного обслуживания. Те средства защиты, которые позволяют работать под напряжением, следует держать в сухих, проветриваемых помещениях.

Соединение СИП с кабелем ВВГ

При вводе в строение электрической линии чаще всего используется кабель ВВГ или другая однотипная марка медного проводника. Прямой контакт медных и алюминиевых жил при монтаже крайне нежелателен. В этом случае в месте соединения возникает повышенное сопротивление электрическому току, что приводит к перегреву проводников, ускоренной коррозии и разрушению. Разрыв контакта может привести к различным негативным последствиям, вплоть до возникновения пожара. Чтобы этого не случилось следует использовать специальные способы отделения друг от друга медных и алюминиевых жил.

Самым простым из них является соединение медной и алюминиевой жилы при помощи резьбового соединения. Для этого варианта понадобиться стальной болт с гайкой подходящего диаметра, несколько простых шайб и одна граверная. Монтаж такого соединения очень прост: между разнородными жилами устанавливается шайба, препятствующая непосредственному контакту меди с алюминием. Шайбы желательно выбирать покрытые чистым оловом или припоем на его основе. После затяжки болта соединение необходимо обмотать изоляционной лентой. Этот способ очень простой, но крайне ненадежный, поэтому его практически не используют.

Для более качественного и надежного соединения СИП с медным кабелем используются совершенно другие способы, которые выполняются с применением специально разработанных соединительных элементов, таких как прокалывающие зажимы, монолитные алюминиево-медные гильзы и разветвительные сжимы. Рассмотрим каждый вариант в отдельности.

Прокалывающие зажимы. При этом способе изоляция с жил соединяемых кабелей не снимается. Медный и алюминиевый проводник с изоляционным слоем вставляется в соответствующее отверстие зажима, после чего вся конструкция стягивается резьбовым соединением. Затяжка может выполняться как одним верхним болтом, так и отдельными ботами для каждой жилы соединяемых кабелей. Корпус прокалывающего зажима изготовлен из прочного полимерного материала с армированием стекловолокном. Он обеспечивает надежную защиту соединению от воздействия негативных факторов внешней среды.
Разветвительные сжимы. Среди специалистов их называют «орешками». Эти соединительные элементы имеют в своей конструкции три биметаллические пластины и стягивающие болты, которые заключены в защитный корпус. Для соединения СИП с медным кабель необходимо снять изоляцию с жил, вставить между пластинами и зафиксировать болтами. Использование сжимов является более предпочтительным для алюминиевых жил самонесущих проводов, так как они очень чувствительны к возникающим насечкам от шипов прокалывающих зажимов.
Биметаллические гильзы. Эти соединительные элементы изготовлены из медных и алюминиевых деталей, объединенных в одну монолитную конструкцию. Соединение разнородных жил осуществляется методом опрессовки. Проводники зачищаются, вставляются в гильзу, которая опрессовается специальным инструментом, тем самым создавая надежный контакт. Место соединения герметизируется специальной термоусадочной трубкой, наполненной изолирующим гелем. Под воздействием высокой температуры трубка сжимается и надежно защищает контакт от негативного воздействия внешней среды.

Альтернативой всем вышеперечисленным способам соединения самонесущих изолированных проводов с медным кабелем ВВГ или другим марками является непосредственный ввод в строение СИП с подключением к электрощиту. Правила ПУЭ и требования энергоснабжающих организаций не запрещают такой вариант, так как он уменьшает возможность хищения электроэнергии.

Ввод электричества в деревянный дом

Эксплуатировать деревянное строение, возможно только в том случае, если будет полностью исключена вероятность короткого замыкания и перегрева вводной электропроводки. Многие владельцы деревянных домов не знают как увеличить безопасность такого строения. Прежде чем осуществить ввод электроэнергии необходимо привести внутреннюю проводку в надлежащее состояние. При эксплуатации электрических приборов в деревянном строении должны соблюдаться следующие правила:

Не допускается свободное перемещение вводной электропроводки. В этом случае возможно перетирание изоляции провода с образованием короткого замыкания. Высока вероятность обрыва вводного провода, если он будет случайно зацепленным каким-либо объектом при перемещении.Поэтому прежде чем осуществлять подключение к ЛЭП, необходимо обеспечить безопасную высоту вводного провода. Часть проводки на доме должна быть помещена в специальные кожухи, каналы, рукава, которые исключают свободное перемещение провода.
Соблюдать правила подключения мощных приборов. Использование таких потребителей электричества, требует выделенной линии электропроводки. При подключении приборов большой мощности следует оборудовать данный контур отдельным автоматическим предохранителем (электрическим автоматом).Схема подключения мощных приборов должна быть проработана ещё на стадии проектирования дома.
Стараться избежать подключение электроэнергии не изолированным проводом. Если к деревянному дому подключается не изолированный алюминиевый провод, то возможно возгорание конструкций при возникновении короткого замыкания в непосредственной близости от деревянного строения.
Чтобы избежать негативных последствий неправильного подключения электричества к деревянному дому, необходимо после приведения внутренней проводки в надлежащее состояние, осуществить подключение с помощью самонесущего изолированного провода (СИП) или осуществить подземный ввод электричества. Такой способ подключения электричества, является самым безопасным для этой категории домовладений.

Подземный ввод электричества используется для подключение не только частных домов, но и многоквартирный объект в условиях городской застройки, также подключается таким способом.

Работы осуществляются в такой последовательности:

Получить разрешение на подземное подключение дома. Прежде чем осуществлять ввод электричества в дом под землёй, необходимо произвести необходимые расчёты и получить разрешение на проведение земляных работ. Рассчитать сечение проводника и марку используемого провода должны специалисты, также необходимо согласовать прокладку траншеи от опоры ЛЭП до фундамента дома. Глубина, на которую укладывается кабель, обычно, составляет 0,7 — 0,8 метра, и если на пути прокладки кабеля имеются другие подземные коммуникации, то необходимо согласовывать проведение земляных работ с представителями коммунальных служб. Когда все разрешительные документы будут готовы и электрическая схема будет рассчитана, можно перейти к осуществлению подключения электрического тока к деревянному дому.
От опоры ЛЭП до фундамента деревянного дома делается траншея глубиной около 0,8 метра. Место входа электрического кабеля в грунт усиливается с помощью металлической трубы, которая должна быть поднята по опоре ЛЭП на высоту до 2 метров.
Обычно, ввод электричества в деревянный дом, не требует производить отверстия в фундаменте, поэтому кабель в этом месте свободно проводится под ним и выводится непосредственно за стеной дома. Необходимо в месте ввода кабеля в здание, (учитывая, что грунтовые воды могут проходить слишком близко, или в случае, когда грунт подвержен значительной деформации), применять асбестовые или железобетонные трубы, в которых происходит размещение кабеля. Необходимо тщательно герметизировать такое размещение токопроводящего материала, от возможного попадания внутрь трубы грунтовых вод. Если этого не сделать, то при замерзании воды, может быть повреждена токоведущая жила кабеля. Если для подключения электрического тока в деревянное домовладение понадобится пробить отверстие в фундаменте, то, диаметр такого отверстия должен в несколько раз превышает ширину кабеля.В отверстие необходимо установить толстостенную металлическую трубу в которой и будет проложен электрический кабель

Когда кабель будет уложен по всем правилам траншею зарывают, предварительно разместив под землёй над кабелем ленты с надписью: «Осторожно кабель».

Как проложить кабель в земле видео смотрите ниже:

Особенности СИП

СИП является прочным кабелем, по сравнению с неизолированными проводами. Он сложнее поддается на разрыв, поскольку включает в себя несколько проводников. Если возникает сильный ветер или снегопад, старые провода начинают рваться. Появляется короткое замыкание. СИП морозостойкий. На нем не появляется корка льда и снега, поскольку он выполняется из полиэтиленовой изоляции. Кабель способен отлично выдерживать температурные колебания с морозами, осадками и другими атмосферными явлениями. СИП более безопасен, по сравнению с “голыми” проводами. Он проще в подключении, поскольку имеет продуманную крепежную арматурную систему, обладает другими конструктивными особенностями. СИП отличается пожаробезопасностью. Он надежный и долговечный, работает свыше 20 лет.

СИП стоит дороже неизолированных проводников, поэтому многие пользователи покупают его, поскольку его можно использовать бесперебойно и безопасно.

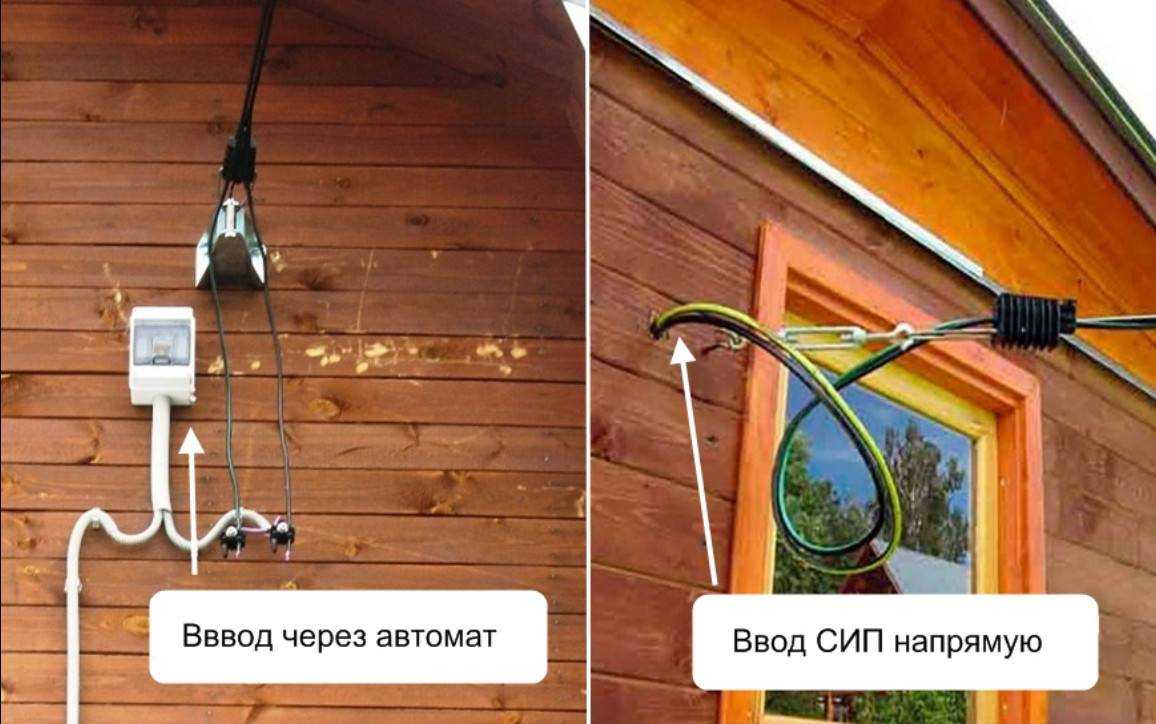

Можно ли заводить СИП в дом?

Одни электромонтажники говорят, что СИП подходит только для улицы. Другие говорят, что разрывать кабель нежелательно при его подключении с улицы в дом. Поэтому определенные проектные компании разрешают заводить кабель в дом. Для этого СИП заводится на вводный автомат распределительного внутреннего щитка, а потом разводится по всему дому.

Нередко мастера устанавливают систему к имеющемуся автомату. После этого используют кабель ВВГ. В результате, осуществляется подключение обоих проводов – уличного и домашнего. Переход между проводами в таком случае надежен и безопасен.

В деревянном частном доме СИП может привести к возгоранию. Проектная организация может предложит отказаться от СИП и заменить его на проводник, имеющий медные жилы. Для этих целей отлично подходит ВВГнг. Пожаростойкий вид изоляции сможет помочь в предотвращении возгорания. Чтобы кабель был в полной безопасности, его необходимо поместить в гофру. В местах, где провод проходит через стенки, следует установить металлические втулки.

В результате, кабель может быть защищен от домашней усадки и действия грызунов. Металлические втулки во время возгорания не позволят огню перекинуться на дерево, которое стоит неподалеку, с другими постройками.

Скрытая проводка в деревянном доме не должна делаться, чтобы сохранить безопасность в доме. При выборе такого варианта кабель должен быть помещен в стальную трубу для локализации огня во время возгорания.

Еще одним вариантом является прокладка кабеля к наметке штукатурки (штукатурный слой в толщину при этом должен составлять больше 10 миллиметров). Этот метод мастера не рекомендуют, поскольку с течением времени штукатурка может начать рассыпаться. В итоге, безопасность жильцов в доме будет под угрозой.

СИП возможно подключить своими силами при наличии хорошего понимания электрических работ. В противном случае это будет небезопасно. При отсутствии уверенности в самостоятельном монтаже, следует обращаться к профессиональным мастерам.

Почему опасно заводить СИП в дом?

Кабель СИП горючий. Во время горения из него будут появляться расплавленные капли, которые будут поджигать все вокруг. Дело в том, что это проводник шлангового типа, который формируется из кабельного полиэтилена. Главным его недостатком служит высокая пожароопасность. СИП возгорается от внешнего источника пламени или короткого сетевого возгорания, при котором выделяется значительное количество тепла. Кабель при этом сам становится источником вторичного возгорания.

Проводник из полиэтилена находится на нижней ступени пожаробезопасности. Его кислородный индекс равен 18. Это означает, что его изоляция отлично горит на открытом воздухе. Еще одной особенностью проводника является плохая теплопроводность. При перегрузке линии быстро растет температура провода. Под действием высокой температуры размягчается изоляция. Повышается вероятность воспламенения. Благодаря чему существует запрет на использование кабеля в конструкции деревянных домов.

В результате, СИП – прочный кабель, который лучше использовать на улице. В противном случае, возможны неприятные, плачевные последствия.

Техника безопасности

Нельзя проводить любые электромонтажные работы:

при повышенной влажности, в тумане или во время дождя;
в темное время суток;
в одежде с короткими или засученными рукавами;
с использованием соединения «орех» при подключении на фасаде;
если на опоре обнаружены любые повреждения ВЛИ.

Использовать приставные лестницы следует с особой осторожностью. Их длина не может превышать 5 метров, а угол между столбом и лестницей должен составлять 60-750

В любом случае натягивать провода, стоя на лестнице, категорически запрещено.

Для монтажа потребуется:

отключить все питающие автоматы, чтобы СИП находился без нагрузки;
спецодежда с термозащитой;
технологические карты (все работы ведутся только по этим документам);
регламентированные технологическими картами средства защиты;
изолировать защитными накладками провода, которые могут случайно соприкоснуться с человеком.

Работы ведутся 2 электриками: один – поднимается по столбу, а второй –проводит монтаж на фасаде. У монтажников должна быть аптечка. Подъем осуществляется со стороны противоположной от места размещения СИП. Это необходимо, чтобы электрик не упал, если провод сорвется.

Сначала следует получить разрешение на проведение работ от собственников ВЛИ. Нужно проверить устойчивость столба, на котором находится ВЛИ. Если речь идет о деревянной опоре, то необходимо оценить степень загнивания. Для этого применяется специальный прибор – ПОЗД. Схема установки показана на рисунке.

Требования к перчаткам

Электроизоляционные средства выполняются в двухслойном исполнении разного цвета с маркировкой на внешней стороне. Штамп содержит следующую информацию:

наименование изделия;
дата изготовления;
номер партии;
дата следующего освидетельствования;
тип, маркировка;
гарантийный срок эксплуатации.

Защитные средства изготавливаются из натурального каучука. При электротехнических работах разрешается применять только специализированные изделия, изготовленные в соответствии с ТУ. Гермоперчатки с истекшим сроком годности, не прошедшие проверку в указанные сроки подлежат выбраковке.

Этапы работ по подключению СИП

Раскатать кабель от опоры до дома. СИП нельзя раскатывать по земле, возможно повреждение изоляции. Для раскатки используются кабельные ролики;
Закрепить анкерный зажим на фасаде дома вместе с СИП;

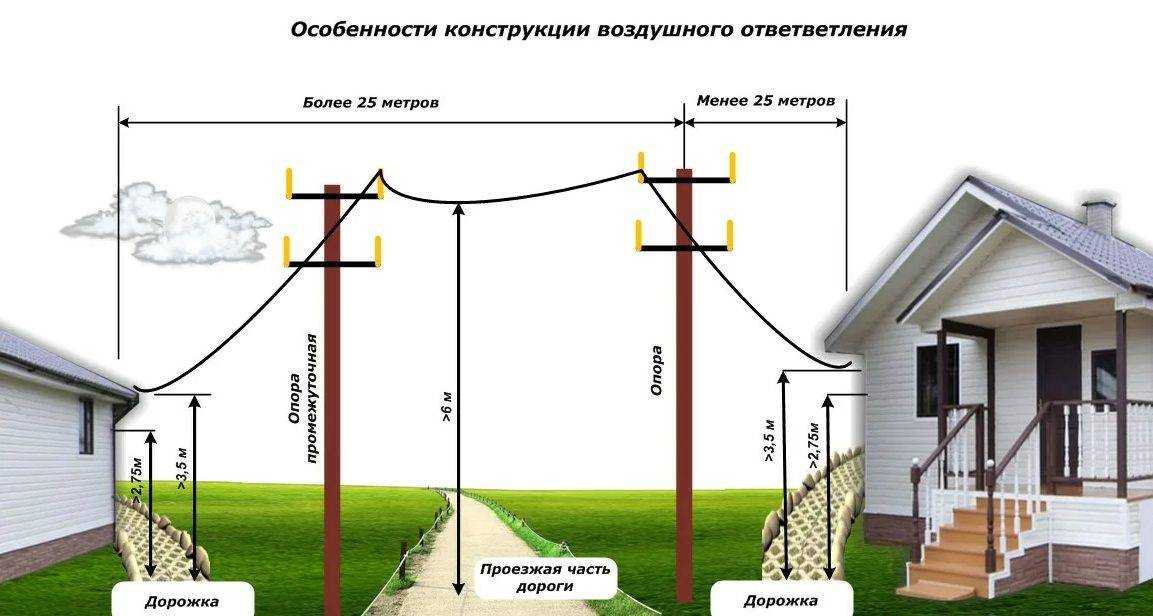

Натянуть СИП от дома к опоре. Высота ввода в дом должна быть не менее 2750 мм. СИП не должен быть натянут как струна, но и не должен сильно провисать.
Закрепить СИП на опоре при помощи второго анкерного зажима. Анкерный зажим крепится у бетонной опоре на кронштейн, который крепится к опоре монтажными лентами со скрепками.
Последними этапами СИП подключается к магистрали ВЛИ и к кабелю электропитания дома.

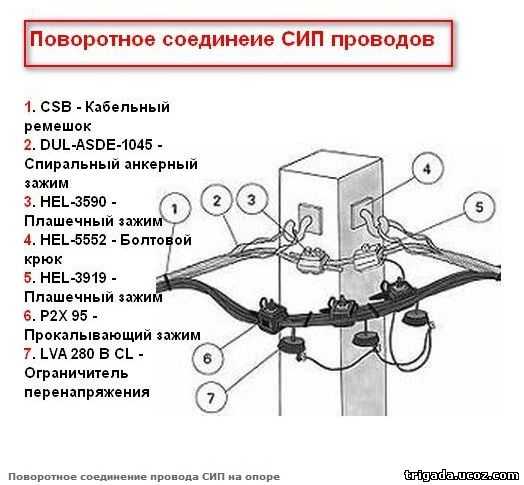

Подключение СИП к магистрали

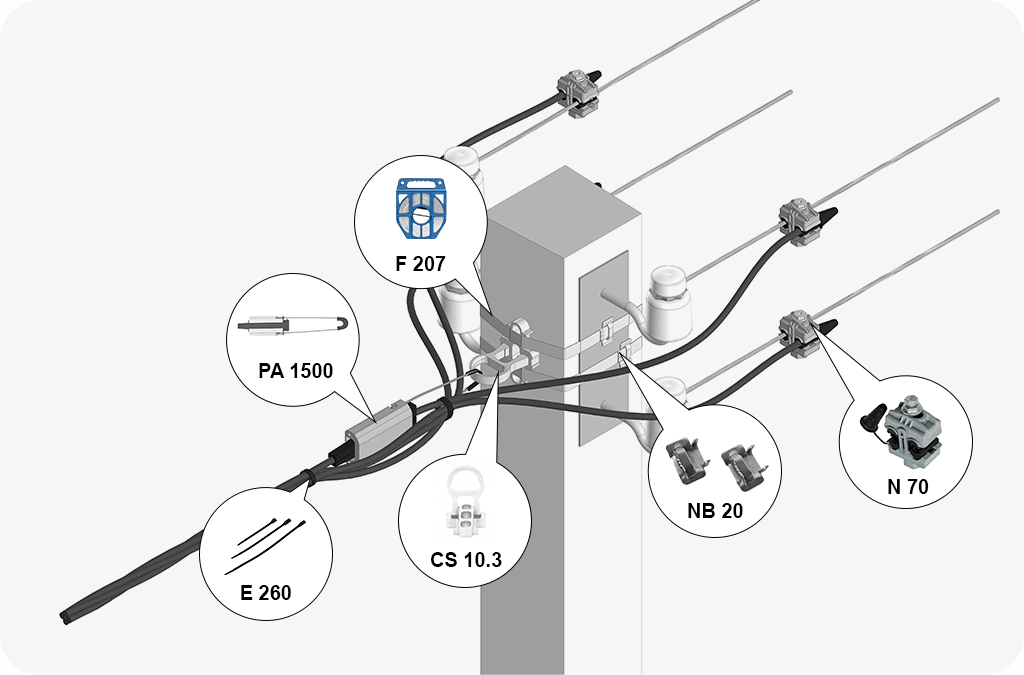

СИП отвода подключается к магистральным проводам ВЛИ при помощи прокалывающий зажимов. Конструкция зажимов такова, что не нужно зачищать изоляцию проводов. Провода вставляются в два гнезда зажима и затягиваются общим болтом.

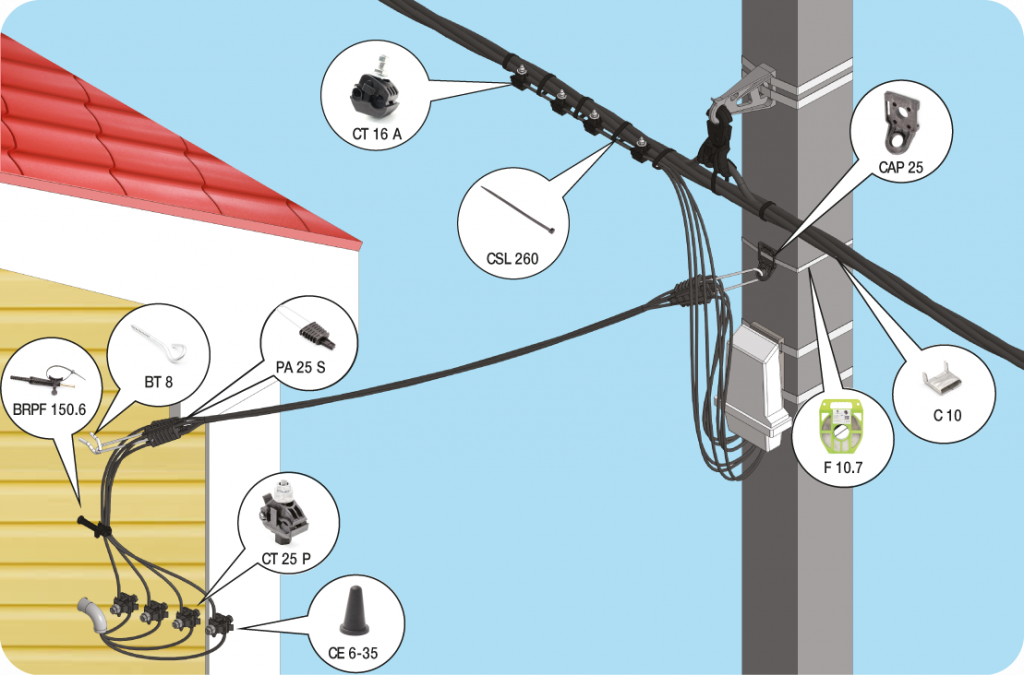

На рисунке вы видите подключение отвода к дому от промежуточной опоры.

Видео: Монтаж ответвительных зажимов

Примечание: На опоре можно установить щиток со счетчиком учета. Для этого его придется опустить, для визуального контроля проверяющими органами, а в щитке нужно предусмотреть окошко. Счетчик можно установить и на фасаде дома, нет никаких ограничений.

Подключение СИП у дома

Для подключения дома есть два варианта:

Завести СИП в дом. Подходит только СИП 4.
Сделать стыковку СИП и кабеля электропитания дома. Лучше использовать кабель ВВГнг.

Кронштейн;
Анкерный зажим;
СИП;
Зажимы прокалывающие;
Кабель ВВГнг в гофре.

Соединение СИП и ВВГнг производится на прокалывающих зажимах (4).
Ввод любого кабеля в дом, осуществляется через гильзу. В деревянном доме гильза окружается негорючим материалом.
Вводной кабель заводится в электрощит и на ввод ставится вводной, двух полюсной (это наш пример) или четырехполюсной автомат защиты.

Выбор кабеля для ввода электричества в дом

В этой части нашего материала мы ищет ответ на вопрос «какой кабель завести в дом». Рассмотрим рекомендации от представителей Кольчугинского завода«Электрокабель»начальника информационного отдела Натальи Пфаненштиль и инженера-технолога Елены Брагиной.

Вот что в первую очередь необходимо знать застройщику, выбирая кабель для ввода электричества в дом.

Елена Брагина:

– В первую очередь нужно представлять, что такое кабель и чем он отличается от провода. Так как у каждого из этих изделий своя область применения, то не стоит экспериментировать на себе и своих близких. Если есть вероятность частого подтопления и возможность того, что кабель много времени будет проводить в воде, то в этом случае, лучше использовать специально разработанное для таких условий изделие — с изоляцией из силанольносшитого полиэтилена.

Но вот какой именно кабель следует использовать, чтобы проложить линии по воздуху и под землёй, расскажет Наталья Пфаненштиль:

– При вводе в дом электричества по воздуху лучше всего использовать провод марки СИП

Так как изоляция данного провода выполнена из светостабилизированного сшитого полиэтилена, то данный тип провода отличается повышенной стойкостью к ультрафиолетовому излучению, что очень важно именно при эксплуатации на открытом воздухе

При прокладке линии в земле необходимо использовать силовые бронированные кабели (ВБШв). Броня в конструкции кабеля выполняет защитную функцию от механических повреждений.

Но нужно учесть, что оболочка кабеля выполняется из ПВХ пластиката, который не стоек к ультрафиолетовому излучению, а значит, кабель при выходе на поверхность из-под земли необходимо дополнительно защитить.

– При выборе кабеля следует обратить внимание на следующие характеристики:

Нормативная база: кабель для электропроводки марки ВВГнг(А)-LS выпускается по техническим условиям, которые в обязательном порядке должны соответствовать ГОСТу. Такие данные можно найти на ярлыке к продукции, в сертификатах и т.п.;
Сертификат на продукцию. Кабели повышенной пожарной безопасности –нг, нг(А)-LS и т.п. подлежат обязательной сертификации, в том числе и в системе пожарной безопасности;
Конструкция кабеля. Силовой кабель, выполненный по стандарту, должен иметь круглую форму и заполнение;
Маркировка — на кабеле в обязательном порядке должны присутствовать следующие надписи: марка, наименование производителя или код, а также год его выпуска.
Репутация производителя.

Дистанционная подготовка и тестирование по электробезопасности

Учебные материалы

Диэлектрические перчатки

Для работ в электроустановках допускается применять только диэлектрические перчатки, изготовленные в соответствия с требованиями ГОСТов или технических условий. Перчатки, предназначенные для других целей (химические и прочие), применять как защитное средство при работе в электроустановках запрещается.

Диэлектрические перчатки, выдаваемые для обслуживания электроустановок, должны быть нескольких размеров.

Длина перчатки должна быть не менее 350 мм.

Перчатки следует надевать на руки на полную их глубину. Не допускается завертывать края перчаток или спускать поверх них рукава одежды. При работах на открытом воздухе в зимнее время диэлектрические перчатки надевают поверх шерстяных.

Каждый раз перед применением перчатки необходимо проверить на герметичность путем заполнения их воздухом.

Перчатки предназначены для защиты рук от поражения электрическим током.

Применяются в электроустановках до 1000 В в качестве основного изолирующего электрозащитного средства, а в электроустановках выше 1000 В – дополнительного.

В электроустановках могут применяться перчатки из диэлектрической резины бесшовные или со швом, пятипалые или двупалые.

Размер диэлектрических перчаток должен позволять надевать под них трикотажные перчатки для защиты рук от пониженных температур при работе в холодную погоду.

Ширина по нижнему краю перчаток должна позволять натягивать их на рукава верхней одежды.

Перед применением перчатки следует осмотреть, обратив внимание на отсутствие механических повреждений, загрязнения и увлажнения, а также проверить наличие проколов путем скручивания перчаток в сторону пальцев. При работе в перчатках их края не допускается подвертывать

При работе в перчатках их края не допускается подвертывать.

Для защиты от механических повреждений разрешается надевать поверх перчаток кожаные или брезентовые перчатки и рукавицы.

Перчатки, находящиеся в эксплуатации, следует периодически, по мере необходимости, промывать содовым или мыльным раствором с последующей сушкой.

Контрольные вопросы:

1. Длина диэлектрической перчатки должна быть не менее. 2. Когда диэлектрические перчатки необходимо проверить на герметичность путем заполнения их воздухом?

Вступление

Вы построили загородный дом, установили окна, двери, входную дверь, врезали в двери замки и дверные ручки (дверные ручки тут http://www.mirar-group.ru). То есть, обезопасили свой дом. Пора подводить к нему электричество.

Обычно, по загородным поселкам электропитание ведется по воздушным линиям электропередачи. Теперь уже редко, применяют неизолированные провода типа АС для воздушных линий 0,4 кВ. А именно, такое напряжение имеют воздушные линии дачных поселков и различных товариществ. По загородным поселкам линии электропередачи делают самонесущими изолированными проводами и называют такие линии ВЛИ.

Расчет сечения кабеля для ввода в дом

На улице монтируется кабель СИП 2х16 или 4х16, внутри строения – ВВГнг-ls 2х6, 2х10, 4х6, 4х10. Подбор сечения для вводного кабеля, идущего в частный дом, осуществляется в зависимости от нагрузки потребителей, квадратуры комнат, надворных построек, наличия электроотопления и электроплиты.

ПУЭ устанавливают применение медного кабеля для организации сети. Норматив также отмечает зависимость сечения от напряжения на линии и параметров мощности. Чтобы не заниматься расчетами, стоит обратиться к таблице.

Ток автоматов, А	Мощность, кВт	Сечение кабеля, мм2
Сеть 220 В	Сеть 380 В
5	1,1	2,6	1
6	1,3	3,2	1
10	2,2	5,3	1,5
16	3,5	8,4	1,5
20	4,4	10,5	2,5
25	5,5	13,2	4
32	7	16,8	6
40	8,8	21,1	10
50	11	26,3	10
63	13,9	33,2	16

Подходящее сечение кабеля для ввода в дом – от 6 до 16 мм2. От счетчика до шины распредавтоматов однофазной сети актуален провод с сечением 6 мм2.
