Схема подключения видеодомофона, вызывной панели и электромеханического замка

Какие комплектующие потребуются?

В базовый набор предлагаемый производителями обычно входят домофонная трубка со встроенным или внешним блоком питания и вызывное устройство в антивандальном исполнении. Видеодомофонный комплект включает видеотерминал, устанавливаемый в доме, и устройство вызова со встроенной видеокамерой. В обоих случаях в вызывном устройстве имеется встроенный контакт позволяющий управлять электрическим замком.

Минимальный набор устройств позволяет производить идентификацию вызывающего, но для того чтобы впустить или не пустить его на контролируемую территорию нужен замок. Электрические замки бывают двух типов:

• электромагнитные;
• электромеханические.

Электромагнитные замки удерживаются в запертом состоянии при протекании через встроенную катушку электрического тока. Электромагнитные замки в силу своей конструкции имеют следующую особенность: при исчезновении напряжения они автоматически открываются. Поэтому для эксплуатации этого типа замков в условиях нестабильной нужен резервный источник тока. В качестве такого источника можно применить аккумулятор или использовать источник бесперебойного питания.

Электромеханические замки защелкиваются механически, а открываются с помощью встроенного электромагнита. Встречаются две разновидности электромеханических замков: электрические защелки и замки с цилиндром для ключа. Последний вариант представляется более предпочтительным для загородного дома. Он позволяет владельцу ключа открывать калитку или дверь самостоятельно, когда в доме никого нет.

Электрические замки потребляют довольно большой ток. Поэтому для них необходим отдельный блок питания. В последнее время на рынке появились накопители БУЗ (блоки управления замками), которыми можно заменить блоки питания электромагнитных замков. БУЗ представляет собой накопитель энергии, который может заряжаться от маломощного источника напряжения. В момент подачи сигнала на открывание замка БУЗ отдает накопленную энергию электромагниту.

В нашей стране довольно суровый климат. Во время сильных морозов калитку не всегда удается открыть обычным ключом. Для дублирования механических ключей можно использовать электронные ключи (чипы). Для того чтобы обеспечить идентификацию с помощью электронного ключа потребуется считывающее устройство и контролер замка.

Для открывания калитки изнутри домовой территории понадобится кнопка наружной установки с нормально разомкнутым контактом. Ее монтируют непосредственно рядом с калиткой.

Еще для корректной работы дверного замка на входную дверь или калитку необходимо установить дверной доводчик.

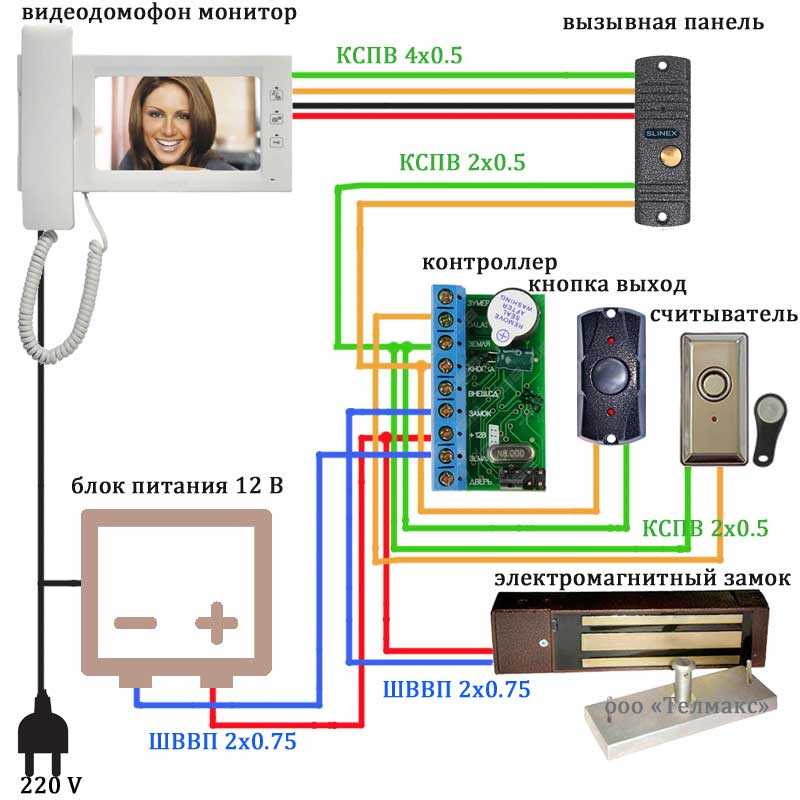

Подытожим: полный набор для установки домофона в частном доме будет состоять из:

• домофонной трубки;
• вызывного устройства;
• электромеханического замка;
• блока питания или БУЗа;
• считывателя;
• контроллера;
• кнопка;
• доводчика двери.

Приобретая оборудование разных производителей, обращайте внимание на совместимость электронных блоков по рабочему току и напряжению! Еще обратите внимание на диапазон рабочих температур электронного оборудования, которое будет размещено на улице.

Кроме перечисленного оборудования для подключения домофона в частном доме понадобятся соединительные провода. В качестве силового провода для блока питания замка можно применить кабель с медными жилами в двойной изоляцией ВВГнг 2х0.75. В качестве слаботочных (сигнальных) проводов можно использовать витую пару, применяемую в компьютерных сетях. Большей помехоустойчивостью обладают экранированные варианты витой пары – FTP или STP. Промышленность выпускает специализированные кабели для СКУД. Кабель КСПВ хорошо подходит для аудиодомофонов. Кабели с одной экранированной жилой ШВЭВ и ШВЭП используются для систем видеонаблюдения, включая видеодомофоны.

На заметку! Буква «П» в аббревиатуре кабеля ШВЭП означает, что кабель подвесной. Он пригоден для открытой прокладки.

Для прокладки кабелей в земле или вдоль забора потребуется так называемая «гофра» или прямые пластиковые трубы. Для наружной прокладки проводов по стенам зданий можно использовать пластиковые кабельные каналы.

Из мелочей можно упомянуть наконечники для оконцовывания многопроволочных проводов, термоусадочные трубки различного диаметра, изоляционную ленту, клеммники, скобы и стяжки для крепления проводов.

Подключение трубки

Серьезно стоит отнестись к подключению абонентского пульта. Данная процедура не менее серьезна, чем врезка в домофонную линию.

Трубка состоит из следующих основных элементов:

• корпуса УПК;
• кнопка разблокировки замка;
• индикатора вызова;
• разговорного устройства (динамик, микрофон).

Для подключения трубки потребуется разобрать её корпус. Он может открываться следующим образом (в зависимости от модификации):

• при помощи специальных защелок;
• при помощи отвертки (крестовой/шлицевой).

После вскрытия корпуса, внутри, можно будет обнаружить две клеммы. Они представляют собой винты, ими осуществляется обжим проводов связи. На пластике рядом выдавлена маркировка полярности – «+»/«-»

Очень важно соблюдать её, в противном случае домофон попросту станет неработоспособным. Также внутри корпуса присутствует схема подключения. Стоит изучить её

Это позволит избежать различных затруднений, ошибок при подключении

Стоит изучить её. Это позволит избежать различных затруднений, ошибок при подключении.

Сами винты клемм стоит затягивать по возможности плотно. Чем плотнее контакт, тем качественнее связь. Процедура монтажа трубки проста. Достаточно разметить на стене отверстия под дюбеля соответствующего диаметра, просверлить их. Далее выполняется крепеж при помощи отвертки/шуруповерта.

Рекомендуем ещё посмотреть:

• Дачный туалет своими руками пошагово – советы, рекомендации, варианты

  Туалет на даче – это неотъемлемая деталь комфорта, полноценного существования. Приобретая абсолютно чистый участок земли, первое, что мы устанавливаем, – данное сооружение. Это не только…

• Крыльцо из дерева своими руками – опыт строительства

  Неотъемлемая часть каждого дома – это крыльцо. Казалось бы, деталь незначительная по сравнению с фундаментом, стенами и крышей, но без нее просто не попасть в…

• Шпалера своими руками для огурцов и помидоров, фото

  Шпалеру своими руками на огороде, в теплице несложно сделать. У опорного способа выращивания помидоров или огурцов, в вертикальной плоскости несколько преимуществ. Шпалера позволяет свободно ходить между…

• Беседка из поликарбоната своими руками – фото построек

  Уютная беседка на даче – это не только место для отдыха, проведения пикников с друзьями. Такая необходимая дачная постройка может выполнять роль столовой, летней кухни,…

Поделиться с друзьями:

Монтаж и подключение вызывной панели

Вызывная панель должна крепиться преимущественно на неподвижные строительные конструкции: стену дома или капитальный столбик калитки. Настоятельно не рекомендуется устанавливать устройство на подвижных устройствах – калитке, воротах или дверях, так как постоянные встряски могут сместить объектив внутри корпуса. Учитывая миниатюрные размеры объектива даже небольшое смещение может стать критичным.

Чтобы исключить засветку объектива солнечным светом необходимо использовать солнцезащитный козырек или закладной уголок-кронштейн, устанавливаемые под вызывное устройство и изменяющие угол его обзора.

Рис. 3. Вызывная панель с солнцезащитным козырьком или закладной уголок-кронштейн

В противном случае солнечный свет может создавать контровое освещение посетителей и на экране будет виден только силуэт, а не лицо.

Рис. 4. Рекомендации по установке вызывной панели

Монтаж видеодомофонной панели производится в следующем порядке:

• С вызывной панели снимается задняя крышка; • Через крепежные отверстия размечаются места для сверления;
• Просверливаются все отмеченные места и дополнительно сквозное отверстие для выведения во двор проводов линии связи и управления замком;
• Линия связи подключается к контактной планке вызывной панели в соответствии с рис. 7 и заводится в дом к абонентскому устройству;
• Заведенный во двор провод для управления замком подсоединяется к контактам электромеханического замка.
• Включать устройства в сеть следует только после завершения всех электрических соединений!

После проверки всех соединений вызывная панель крепится к основанию специальными винтами «секретками», которые не могут быть вывернуты при помощи простой отвертки.

Самостоятельная установка и настройка электромеханического замка с видеодомофоном

Процесс установки

Для монтажа электромеханического запирающего механизма понадобятся:

• электрическая или ручная дрель;
• болгарка;
• молоток и стамеска, если дверь деревянная;
• набор саморезов;
• отвертка;
• карандаш.

Подготовив инструменты, внимательно изучаем инструкцию по установке. Эта работа не требует специальных навыков, поэтому можно сразу приступать к монтажу, который выполняется так:

1. Прикладываем механическую часть к двери и размечаем место размещения замка.

1. Для врезного замка подготавливаем посадочное место с помощью болгарки или стамески.
2. Делаем контрольную примерку, проверяем соответствие посадочного места габаритам замка.

1. Высверливаем отверстие под личинку и вызывную панель видеодомофона с камерой. На деревянном полотне шлюз выполняется перьевым сверлом, на металлическом – путем высверливания дырок малого диаметра по периметру.
2. С помощью дрели подготавливаем каналы для саморезов.
3. Размечаем и устанавливаем фиксирующую планку на дверном коробе. Для врезного замка необходимо сделать углубления для вхождения ригелей.
4. Монтируем замок, закрепляем детали крепежными винтами и саморезами, выводим провода управления на внутреннюю часть двери.

Замок фиксируется при помощи винтов

1. Проверяем работу механической части запирающего механизма.

Подключение

Если все функционирует нормально, можно переходить непосредственно к подключению изделия:

1. Подключение электромеханического замка начинаем с изучения электрической схемы.

Подключение электромеханического замка к питанию

1. Производим программирование ключей. Для этого необходимо установить перемычку на задней стороне магнитного считывателя в положение «Программирование». Прикладываем один из ключей к считывателю на 1−2 секунды, дожидаемся зуммера. Теперь у нас есть мастер-ключ, который позволит настроить остальные. Для ввода в работу остальных ключей необходимо выполнить следующие действия:
2. перемычку не устанавливать;
3. нажать кнопку открытия замка, удерживая ее, прикоснуться мастер-ключом к считывателю;
4. дождаться закрытия замка и звукового сигнала;
5. прикоснуться к считывателю ключом, который нужно запрограммировать.
6. Повторить процедуру для каждого последующего ключа.

Варианты электромагнитных считывателей с программируемым ключом

1. Для подключения видеодомофона понадобится кабель 2х0,5 или 2х0,75. Выбираем место для установки и определяем длину кабеля. Для подключения понадобится два отрезка кабеля: они соединит вызывную панель с видеофоном, второй – замок с блоком питания.

Плоский кабель ШВВП 2х0,5 идеально подойдет для подключения электрозамка

Используя схему подключения, соединяем провода точно по инструкции

Разные производители используют разные цвета для обозначения соединительных кабелей, поэтому важно найти в инструкции назначение каждого провода конкретной модели замка. Каждый производитель назначает свой цвет кабелей

Каждый производитель назначает свой цвет кабелей

Окончание работы

Закончив подключение, необходимо проверить работоспособность системы. Если все работает корректно, производим окончательную установку всех систем следующим образом:

1. Укладываем кабель в специализированные короба, закрепляем их на двери и стене.
2. Высверливаем отверстия в стене для монтажа домофона и устанавливаем его на штатное место.

Подключение магнитного замка выполнено, система готова к использованию.

Самостоятельная установка электрических замков позволяет сэкономить немалые средства и приобрести навыки, которые станут незаменимыми.

В качестве наглядной инструкции по установке и подключению электромеханического замка с домофоном будет полезен видеоролик.

Электромеханический замок не откроется при отключении электроэнергии и в этом его преимущество.

Модель имеет повышенную устойчивость к взлому, может быть подключен к электрическому блоку управления, поставляемому опционально. В этом случае схема подключения существенно не меняется. Для открытия замка снаружи посетителю достаточно приложить к замку электронный брелок или магнитную карту. Подключение домофона и замка своими руками

Она питается от электрической цепи и передает видео и аудио сигнал на монитор видеодомофона при помощи коаксиального кабеля. Сегодня существует большое количество конструкций различной комплектации. Достойным представителям является электромеханический моторный замок врезного типа EL с крюкообразным ригелем. А ещё электромагнитные замки без особого труда открываются злоумышленниками. Существуют модели видеодомофонов, в которых замок подключают не к домофону, а к его монитору.

Как подключить домофон: основные примеры схем

Схемы подключения, которые можно осуществить своими руками, подразделяются на три категории:

Очень сложные схемы обычно используются в домах с множеством квартир.

Более упрощённый вариант подразумевает соединение в одну цепь домофона и замка.

Так называемая, третья разновидность схем предельно проста, разобраться с ней сможет человек даже с начальными навыками в электрике.

Подключение домофона в многоэтажном доме – это сложная схема, о которой тоже следует упомянуть, как о примере соединения большого количества устройств в одну сеть. Такие глобальные системы имеют высокую стоимость, именно поэтому устанавливаются путём общих денежных вложений всех жильцов дома.

Схема подключения домофона для многоквартирного дома

Представленная ниже схема подключения домофона с электрозамком считается стандартной для оборудования систем сообщения в частных домах.

Стандартная схема для домофона с электроуправляемым замком

Посредством данной схемы чаще всего производится соединение домофона и дверного (воротного) электрозамка в общую цепь.

Знания базовых основ в электрике вполне достаточно для осуществления самостоятельного подключения домофона.

Таким образом, сам приёмник располагается в помещении, от него прокладывается пара кабелей – трёхжильный и четырёхжильный. Трёхжильный провод необходим тогда, когда подразумевается дополнительная установка камеры видеонаблюдения. Также альтернативой может послужить единый многожильный кабель, в этом случае придётся согласовывать подключение видеодомофона по цвету жил. Жилы подключаются поочерёдно, согласно схеме. Дополнительно через понижающий блок питания следует произвести подвод электроэнергии к датчику изображения и вызывной панели домофона.

Пример следующей схемы довольно прост. Замок здесь не предусмотрен, подключение домофона своими руками обеспечивается при помощи четырёх проводов.

Таким образом, производится согласование между наружным блоком вызова и внутренним ответным блоком. Два кабеля отвечают за подачу питания, остальные два отвечают за аудио- и видеосигнал. Контакты внутреннего и наружного блока соединяются между собой отдельным проводом, что даёт возможность видеть, слышать то, что происходит за воротами.

Что может потребоваться для выполнения работ

• Блок питания
• Замок
• Монитор
• Соединительные провода
• Вызывная панель видеодомофона

Блок питания

Назвать требования, предъявляемые к блоку питания, очень трудно. Они во многом зависят от количества составляющих, которые он будет снабжать энергией (камеры, замок и т. д) и условий эксплуатации. Если его нет в комплекте с приобретенной системой, следует посчитать потребление всех подключаемых элементов и докупить.

Замок

Когда подключается видеодомофон, необходимо подумать о замке, с которым ему предстоит взаимодействовать.

Он бывает одного из следующих типов:

• Электромагнитный
• Электромеханический

Разница между ними проста и понятна. Электромеханическая модель основана на обычном механическом замке, который закрывается и открывается при помощи электрического привода.

Чему отдать предпочтение при установке видеодомофона своими руками – каждый определяет сам в зависимости от предъявляемых требований и эксплуатационных условий. Когда питание в системе падает, устройство продолжает надежно защищать дверь и может быть открыта/закрыта обычным ключом.

Электромагнитная модель представляет собой пару магнитов, которые не дают двери открыться. Недостаток очевиден – при падении напряжения его он отключается и не обеспечивает должной надежности.

Электромеханические замки – это прекрасное решение для пожароопасных помещений, на общих входных дверях, когда подключают видеодомофон к подъездному домофону или необходимо быстро и разово отпереть все двери. Выбирая видеодомофон для частного дома или квартиры предпочтение отдают второму типу.

Монитор

Монитор непосредственно контактирует с вызывной панелью видеодомофона и предназначен для отображения картинки, происходящей снаружи за калиткой или дверью. Он также используется для организации связи и дистанционного управления запорными замками. Устанавливать его можно в любом удобном месте.

Соединительные провода

Для подключения домофона необходимо проложить соединительные провода – от них будет непосредственно зависеть качество и надежность всей системы

Обязательное внимание обращают на изоляцию, чтобы она защищала передаваемый сигнал от внешних воздействий

Чтобы соединить монитор и вызывную панель видеодомофона, рекомендуют модель провода ШСМ, который состоит из трех жил:

• Желтый (для трансляции видео)
• Синий (для звука)
• Оранжевый (питание, 12 V)

Такой кабель для подключения видеодомофона подходит только в случаях, когда расстояние между приборами не превышает 30-40 м.

Если оно более 50 м, следует прокладывать коаксиальный кабель (сопротивление – 750 Ом). Если имеются другие камеры, расположенные по территории – от них используют этот же провод.

Замок при подключении соединяют проводом, сечение которого не менее 0.75 мм. кв., например, ШВВП.

Вызывная панель для видеодомофона – голова системы

Одним из главных устройств системы является вызывная панель видеодомофона: от ее качества и возможностей зависит последующая организационная схема. Она является своеобразным заградительным барьером, посредством которого оператор или владелец сам принимает решение пускать гостя или нет.

Таким образом, вызывная панель видеодомофона – устройство, посредством которого происходит индикация посетителей и связь между сторонами. Чаще она напрямую подключается к монитору и получает от него питание.

В зависимости от модели и схемы вызывной панели домофона в корпусе могут быть следующие элементы:

• Предназначенное для управления замком реле
• ИК подсветка, обеспечивающая возможность снимать в темное время суток
• Микрофон и динамик, составляющие переговорное устройство для двусторонней связи
• Небольшая видеокамера

Выбирать вызывную панель видеодомофона, следует исходить из эксплуатационных условий. Если все части системы приобретаются отдельно друг от друга, придется учитывать, чтобы видеосигнал, передаваемый камерой, соответствовал принимаемому на мониторе.

Смотрим о вызывной панели:

Если вызывная панель видеодомофона монтируют непосредственно на улице, предлагаются более дорогостоящие, но безопасные антивандальные устройства. Они стойки к механическим воздействиям, защищены от капризов природы.

Для подключения домофона к подъездному домофону продаются многоабонентные модели.

Рабочие инструменты

Помимо основных составляющих для подключения видеодомофона потребуются:

• Кусачки и пассатижи
• Набор отверток
• Паяльник и припой
• Перфоратор, дрель, набор буров и сверл
• Тестер или мультиметр

Виды домофонов

Домофоны можно подразделять по различным принципам:

• по типу передаваемой информации. Различают аудио- и видеодомофоны. Если аудиоустройства позволяют слышать гостя, то видеокамеры позволяют также видеть его;
• по способу передачи информации. Системы, имеющие минимум проводов, все больше используются в современном мире. Проводной домофон вытесняется беспроводными устройствами;

Антенна передает сигнал с внешней панели

по схеме подключения домофона. Эта главная из особенностей разбиения домофонных систем. Схема подключения домофона напрямую влияет на работу и сложность монтажа всей системы.

Аудио- и видеодомофоны

Аудиоустройства позволяют осуществлять двухсторонний звуковой контакт. Изделия, имеющие встроенную видеокамеру, воспроизводят картинку на экране внутренней панели. Современные устройства могут работать как с одной видеокамерой, так и с несколькими. Работающий с дополнительными камерами домофон позволяет контролировать весь периметр участка.

Передача без проводов

Передача сигнала в виде радиоволн, без использования провода для работы домофона, облегчает жизнь. Радиодомофоны имеют преимущество контроля входа и управления замком дистанционно из различных мест в доме.

Цифровые и координатные домофоны

Цифровой домофон характерен тем, что трубки подключаются последовательно, как гирлянда. Главный минус такой схемы подключения заключается в зависимости всей системы от функционирования каждой трубки. Если одна из трубок выйдет из строя, то вся система перестанет работать. Это вызывает определенные трудности в исправлении неполадок, потому что выявлять нерабочий элемент нужно опытным путем.

Чтобы облегчить поиск неисправностей и контроль работы трубок, устанавливают этажные микроконтроллеры. Данные изделия помогают настроить домофон, определить рабочее состояние трубок для каждого этажа. Работает это следующим образом: этажный коммутатор отправляет сигнал по контуру, если сигнал не проходит, то устраняют неполадки на данном этаже. К такому этажному коммутатору можно подключить до 5 абонентов.

Цифровой домофон

Работает цифровая система путем подачи на коммутатор определенного цифрового сигнала, который кодируется в зависимости от вызванной квартиры. Этот сигнал отправляется по контуру всех трубок для сверки с их шифрами. Если есть совпадение, то производится контакт внешней панели с совпавшей трубкой. Шифр на трубке устанавливается при помощи специальных перемычек в корпусе внутренней панели. В корпусе каждой трубки имеется 8 перемычек под цифровыми значениями 1, 2, 4, 8, 16, 32, 64, 128. Определенная комбинация включенных и выключенных перемычек определяет шифр – номер квартиры. Сумма всех включенных перемычек должна совпадать с номером квартиры. Нехитрыми вычислениями можно понять, что на один подъезд можно подключить до 255 абонентов.

Координатные домофоны не имеют зависимости между собой. Поэтому выход одной составляющей из рабочего состояния не вызовет сбоя всей системы. По этой схеме трубки  к коммутатору подсоединяются отдельными проводами. Коммутатор имеет две платы, к которым нужно подсоединять провода с внутренних панелей. Устанавливая соединение, нужно сохранять полярность подключений, иначе это вызовет сбои в работе системы. Стандартный координатный домофон имеет возможность подключить до 80 абонентов. Одна плата коммутатора имеет 8 гнезд подключения для десятков со значением от 0 до 7, а вторая плата – 10 гнезд для единиц со значениями от 0 до 9.

Схема координатного домофона

Монтаж

Теперь поговорим о том, как установить всю эту систему самостоятельно. Сначала следует установить экран видеодомофона. Он работает от электросети 220 В, поэтому рядом обязательно должна быть розетка. Провода питания, управления замковым механизмом и передачи информации с вызовной панели заводятся в подрозетник, куда и будет поставлен прибор. Высота, на которой должен осуществляться монтаж, должна быть на уровне человеческих глаз (1,5-1,6 метров от пола).

На следующем этапе следует подключить панель вызова. Она обычно устанавливается на устойчивые конструкции: калиточный столб либо стену строения. Монтировать такой прибор на неустойчивый объект не нужно, ведь перманентные встряски и вибрации могут легко сместить объектив, который располагается внутри корпуса.

Непосредственная установка осуществляется следующим образом:

• сначала требуется снять заднюю крышку с вызовного устройства;
• затем намечаются места для просверливания;
• просверливаются необходимые отверстия и делается еще одно – для вывода кабеля;
• теперь следует подключить кабель к планке контактов вызовной панели и завести его в здание прямо к прибору управления;
• заведенный кабель следует присоединить к замочным контактам.

Следующим этапом установки видеодомофона своими руками в частном доме либо в многоэтажке будет монтаж замка электромагнитного типа. Это ключевой элемент всей системы. Речь идет о блоке управления данными типом замка. Он бережет катушку замка от перманентной подачи электричества. Если в комплектации подобного гаджета он отсутствует, его следует обязательно докупить отдельно по причине того, что без него электромагнитная замковая катушка может очень быстро поломаться.

Учитывая место размещения блока управления, подключение будет осуществляться по разным схемам.

• В первом варианте двухжильный провод от устройства идет к электромеханическому замку и управлять им можно будет с платы вызова.
• Во втором варианте от видеопанели к замку электромагнитного типа будут подходить 4 кабеля. Чтобы можно было активировать замок, с подобной панели в блок управления следует параллельно подсоединить необходимые провода.

Следующий этап – монтаж и включение в систему блока питания. Следует отметить, что по противопожарным правилам, все изделия электромеханического типа при отключении подачи энергии должны становиться открытыми и освобождать системы блокировки для ручного открывания. Проще говоря, ворам нужно лишь отключить строение от электропитания, чтобы спокойно в него попасть.

Во многих видеодомофонах блок питания предназначается лишь для видеопанели. А если был куплен вариант, который предполагает подключение различных дополнительных устройств, то потребуется иметь мощный энергоблок централизованного типа, который должен обеспечить его бесперебойную работу.

Выбрать мощность подобного устройства в целом легко. Следует суммировать общую нагрузку всех применяемых гаджетов и к полученному результату прибавить примерно 20 процентов. Подключение должно осуществляться с планки контактов, которая обычно располагается в левой части блока. К каждой части следует проложить пару проводов.

Последним этапом перед использованием видеодомофона будет записывание ключевых паролей в память гаджета. Вне зависимости от категории ключей либо магнитных карточек и модели считывателя, в каждом комплекте содержится мастер-ключ. Его следует настроить в самом начале и не применять ни в коем случае.

Настройка осуществляется сравнительно легко. После стартовой активации устройства, оно подаст световой или звуковой сигнал. В этот момент следует коснуться любым из ключей, что есть в наличии, считывателя контактного типа и удерживать его в таком положении до момента, пока сигнал не пропадет. После этого именно данный ключ будет давать человеку права администратора на гаджете. То есть только так он сможет записывать блокирующие ключи и менять настройки системы.

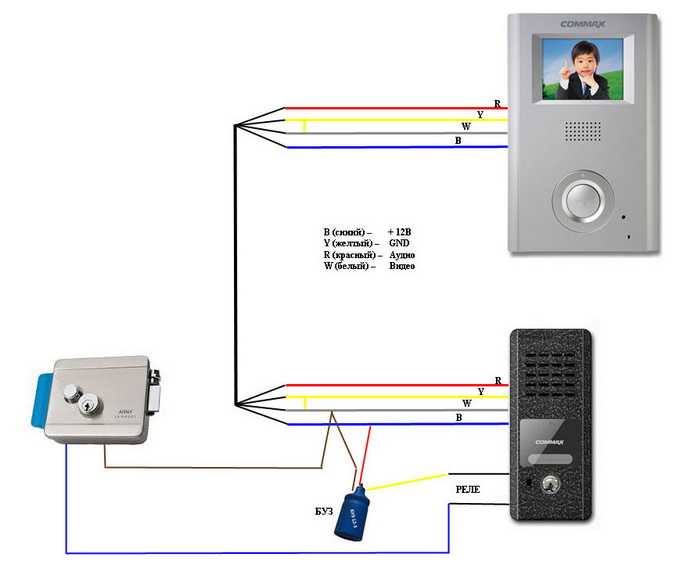

Схемы подключения БУЗ и электромеханического замка

Возвращаемся непосредственно к схеме подключения БУЗ. Заводите кабель КСПВ внутрь замка.

Если там на клеммах есть заводские жилы, удалите их. Далее размещаете внутри блок управления замком и подключаете к нему провода:

Два выведенных конца от БУЗ заводите на родные клеммы замка в любой последовательности.

Если у вас БУЗ с тремя проводками, то здесь схема подключения будет выглядеть вот так:

На два провода нужно подать питание “+” и “-”(GND), а третий вывести непосредственно на клемму замка. При этом на минусовой провод еще подключается один из выводов “замок” с вызывной панели.

После всех описанных работ подключаете панель видеодомофона к розетке и проверяете работоспособность системы. Настройки осуществляются согласно инструкции вашей модели.

Чтобы самостоятельно выйти из дома через калитку (в том числе, когда нет света), нажимаете на замке на специальную кнопку. Она обеспечивает открывание механизма.

Если вам при монтаже потребуется перевернуть язычок замка (зависит от расположения и направления открывания калитки), нажимаете на него рукой и вытаскиваете со штока концевой шплинт.

После этого, ослабив пружину, но не выдвигая шток до самого конца, поворачиваете язычок вокруг своей оси. Задвигаете шток на свое место и шплинтуете.

Не забывайте, что все подобные системы — это, по сути, защита от добрых людей. Если нехороший человек (вор), захочет проникнуть через калитку, ему будет достаточно сдернуть вызывную панель и замкнуть пару нужных проводков.

Поэтому не пренебрегайте остальными системами безопасности, либо выключайте домофон, когда уезжаете из дома.

Источники — cable.ru, Кабель.РФ

Видеодомофон уже давно не является каким-то ультрамодным, роскошным и дорогостоящим бытовым оборудованием. В наши дни подобные устройства можно заметить не только на элитных коттеджах, но и на дверях подъездов типовых многоэтажек.

Рационально подобранная для видеодомофона вызывная панель с камерой будет обладать длительным сроком службы и обеспечит безошибочную идентификацию гостей, что гарантирует высокий уровень безопасности для жильцов здания. Рассмотрим основные виды и схемы монтажа подключения таких устройств.

Видеодомофон — довольно сложный прибор. Количество его конструктивных элементов в различных модификациях зависит от набора опций и наличия возможностей подключения тех или иных дополнительных модулей, расширяющих основной функционал.

Любой домофон состоит из следующих базовых элементов:

Дисплей видеодомофона или панель управления
, на которую транслируется видеосигнал с видеокамеры, установленной в вызывной панели или с дополнительных самостоятельных камер. Панель управления домофона устанавливается внутри помещения.

Ее функционал заключается:

1. Управлении электромеханическими или электромагнитными замками;
2. Аудио и видео связь с гостем;
3. Запись видеопотока с камер видеонаблюдения;
4. Переадресация вызова на другую панель управления, если такие имеются;

Устройство блокировки доступа
, состоящее из  электромагнитного или электромеханического замка. Такие замки открываются либо дистанционно с кнопки панели управления видеодомофона либо при помощи специального считывателя карт и домофонных ключей. Если на объекте пропало электричество, а домофонная система не имеет бесперебойного аккумулятора, то электромеханический замок блокируется, открыть его снаружи можно механически обычным ключом, идущем в комплекте.

Вызывная панель
, которая может иметь обширный набор функций. В минимальной комплектации она оснащена клавишей подачи сигнала и кнопками набора адреса, в более сложных — модулями распознавания отпечатков пальцев, голоса или сетчатки глаза. В качестве примера стандартной модификации вызывной панели для уличного использования с базовым набором опций можно упомянуть изделия марки Optimus.

Блок питания
. Один или несколько блоков питания 12 В, обеспечивающих электроснабжение различных функциональных модулей системы. Блоки питания бывают простыми и бесперебойными. Вторые после отключения света продолжают работать за счет установленного в него аккумулятора.
