Как выбрать диммер: для светодиодных ламп, ламп накаливания (подключение и установка)

Советы по выбору диммеров

При подборе регулятора для ламп накаливания, важно учесть все перечисленные выше особенности

Кроме того, специалисты рекомендуют обратить внимание на ряд дополнительных нюансов

Если прибор планируется поместить в комнате, температура которой превышает +25 °C, лучше воспользоваться моделью, оснащенной встроенной вентиляцией или предохранителем.

Регулирование света при помощи диммера производится с помощью метода «фазовой отсечки». В этом случае часть синусоиды отсекается, что ведет к уменьшению напряжения, которое подается на освещение

Диммеры рассчитаны на определенную мощность осветительных приборов, которую нельзя превышать. Если регулирующее устройство планируется подключить к люстре или группе светильников, нужно учитывается суммарный показатель.

Стоимость изделий варьируется в широких пределах. Наиболее бюджетными вариантами являются клавишные и поворотные модели, однако электронные предоставляют больше возможностей.

Поскольку работа электрооборудования напрямую связана с безопасностью жилья, лучше отдать предпочтение товарам авторитетных брендов, продукция которых высоко оценивается в отзывах пользователей.

Альтернативное использование диммера

То, что диммер может только регулировать яркость ламп накаливания – узколобость маркетологов, у него гораздо больше применений.

Диммер – это не только регулятор освещения, его можно использовать как регулятор напряжения вообще, подключая через него любую активную нагрузку – лампу накаливания, паяльник, чайник, утюг. Но главное – максимальная мощность диммера (другими словами – максимальный ток симистора) должна соответствовать нагрузке.

Не факт, что нагрузка при этом будет вести себя адекватно, и не будет подвергаться опасности выйти из строя. Например, попробуйте диммировать свой телевизор) Нет, лучше не надо!

Кроме того, можно например регулировать температуру теплых полов. При этом отпадает необходимость в покупке температурного регулятора, который стоит в 3-5 раз дороже.

Минус – нет обратной связи и защиты от перегрева, но это во многих случаях терпимо. Ведь от люстры тоже нет обратной связи – только через глаза. А от теплого пола – через ноги, не так ли? Ставил диммеры на теплые полы, работают прекрасно много лет.

Выбор подходящего диммера

Современные диммеры, например диммер Legrand (имеется в виду вся линия бренда), выполняют разные функции, включая различные типы фотоэлементов, датчиков движения и таймеров. При инвестировании в данные приборы люди должны иметь в виду, что передовые схемы диммеров предназначены для высокоэффективных лампочек. В то время как недорогие устройства являются адекватными для ламп накаливания и галогенных ламп.

Подытоживая высказанные многочисленными пользователями диммеров отзывы, можно сделать вывод, что наибольший массовый эффект от их применения может получаться в жилищах, освещаемых традиционными лампами накаливания. Ведь светорегулятор дает возможность уменьшить потребление электроэнергии без замены дешевых ламп накаливания на дорогие люминесцентные или светодиодные. Если же жилище уже освещается новыми типами ламп, то основной эффект, заключающийся в повышении удобства управления освещением, могут дать «продвинутые» модели светорегуляторов, например дистанционный диммер, позволяющий управлять освещенностью помещений с пульта ДУ, не вставая с места.

Ответы на популярные вопросы

Практически у всех, кто задумался о приобретении светорегулятора, возникает множество вопросов. Попробую ответить на самые популярные.

Имеет ли смысл устанавливать диммер?

Прочитав эту статью, ты наверняка задумался – стоит ли устанавливать диммер? Не будет ли иметь такой проект каких-нибудь существенных минусов? Как и любой прибор, диммер имеет преимущества и недостатки. Сведем их в табличку:

Преимущества	Недостатки
Возможность быстро создать комфортный уровень освещенности при помощи одного и того же осветительного прибора. Особенно это удобно при использовании беспроводного пульта ДУ	Дополнительные расходы (качественный многофункциональный контроллер может оказаться дороже осветительной системы)
Возможность программирования и создания различных световых эффектов в автоматическом режиме. Актуально не только дома, но и для центров развлечения, торговых центров, для использования в декоративной подсветке	При использовании бюджетных приборов с низкой частотой ШИМ регулировки наблюдается вредное для глаз мерцание и «звон» СЛ. Особенно эффект проявляется при установке низких уровней яркости
Исключительно простой монтаж и подключение, которые можно провести самостоятельно

Итак, основным недостатком установки контроллера для светодиодной ленты является его высокая стоимость. Но здесь речь идет только о полноценных многофункциональных контроллерах. Из функций нужно просто выбрать нужные, а обычный диммер без дополнительного функционала даже от самого известного бренда стоит совсем недорого. Кроме того, простое подключение светорегулятора позволяет отказаться от услуг квалифицированного монтажника, которые тоже не бесплатны.

Что касается мерцания, то оно характерно только для крайне бюджетных изделий и приборов фирмы «мэйд ин ноунейм». Если приобрести устройство от нормального (необязательно самого известного) производителя, проблем с мерцанием не будет.

К любой ленте подходит или нет?

Если светорегулятор имеет достаточную мощность и поддерживает нужное количество каналов (о каналах я говорил выше), то он подойдет к любой СЛ с таким же числом каналов, рассчитанной на то же напряжение, что и диммер. Все светодиодные ленты диммируемые, если они не имеют встроенного блока питания. Единственно, диммер им нужен специальный, рассчитанный на совместную работу именно со светодиодными лентами, а не тот, что устанавливают в выключатели для управления лампочками в люстре.

Теперь ты знаешь, о диммерах для светодиодных лент практически все, что необходимо знать для правильного выбора и самостоятельной его установки. А те, кто любят держать в руках паяльник после прочтения этой статьи, надеюсь, без труда соберут простой, но вполне работоспособный светорегулятор самостоятельно.

Диммер и минимальная мощность ламп

Светодиодное освещение намного экономичнее обычных ламп накаливания.

Поэтому для них подбирайте менее мощные модели, от этого чувствительность регулировки увеличится. К примеру у вас есть старая люстра и диммер под нее вместо выключателя.

Если все лампы накаливания в люстре заменить на диммируемые светодиодные, но при этом не поменять сам диммер, то с высокой вероятностью можно сказать, что люстра нормально работать не будет.

Вместо уменьшения яркости, лампочки даже могут начать моргать.

Дело здесь в том, что старый регулятор был рассчитан на минимальную мощность от 60 или 100вт, а после замены всех ламп, эта мощность резко упала в несколько раз.

Поэтому вам потребуется и соответствующий регулятор, с пределами регулировки на минимальных нагрузках от 20 или даже 5Вт.

Как выбрать диммер

Рассмотрим критерии выбора для каждого типа ламп: для светодиодных ламп, для ламп накаливания, для светодиодной ленты.

Чтобы сделать правильный выбор, следует определить возможно ли вообще диммирование конкретной лампы, далее следует выбрать сам прибор – диммер, возможно потребуется дополнительное оборудование, а также определить, сложно ли организовать диммирование конкретной лампы.

Отличием диммирования светодиодных ламп является то, что сама лампа должна быть с возможностью диммирования, это обязательное условие, которое производитель указывает на упаковке в виде надписей: «регулировка яркости», «диммируемая», «Dimmable». Такие светодиодные лампы подойдут для любого диммера. Нужно также знать, что при подключении диммера к обычной светодиодной лампе возможен ее полный выход из строя. Диммируемая светодиодная лампа, стоит дороже обычных диодных ламп на 10%

Выбирая диммер для светодиодных ламп, обращайте внимание на те, которые способны сделать свечение на самых минимальных уровнях. Это обусловлено тем, что светодиодные лампы очень яркие и их не всякий диммер способен приглушить до комфортного вам состояния

Диммирование для ламп накаливания 220 Вольт работает путем изменения напряжения в большую или меньшую стороны. Никаких сложностей в выборе самого прибора регулирования света это не вызывает. Есть один нюанс: при уменьшении напряжения, свечение лампы может менять спектр и стать красноватым, но на это повлиять нельзя.

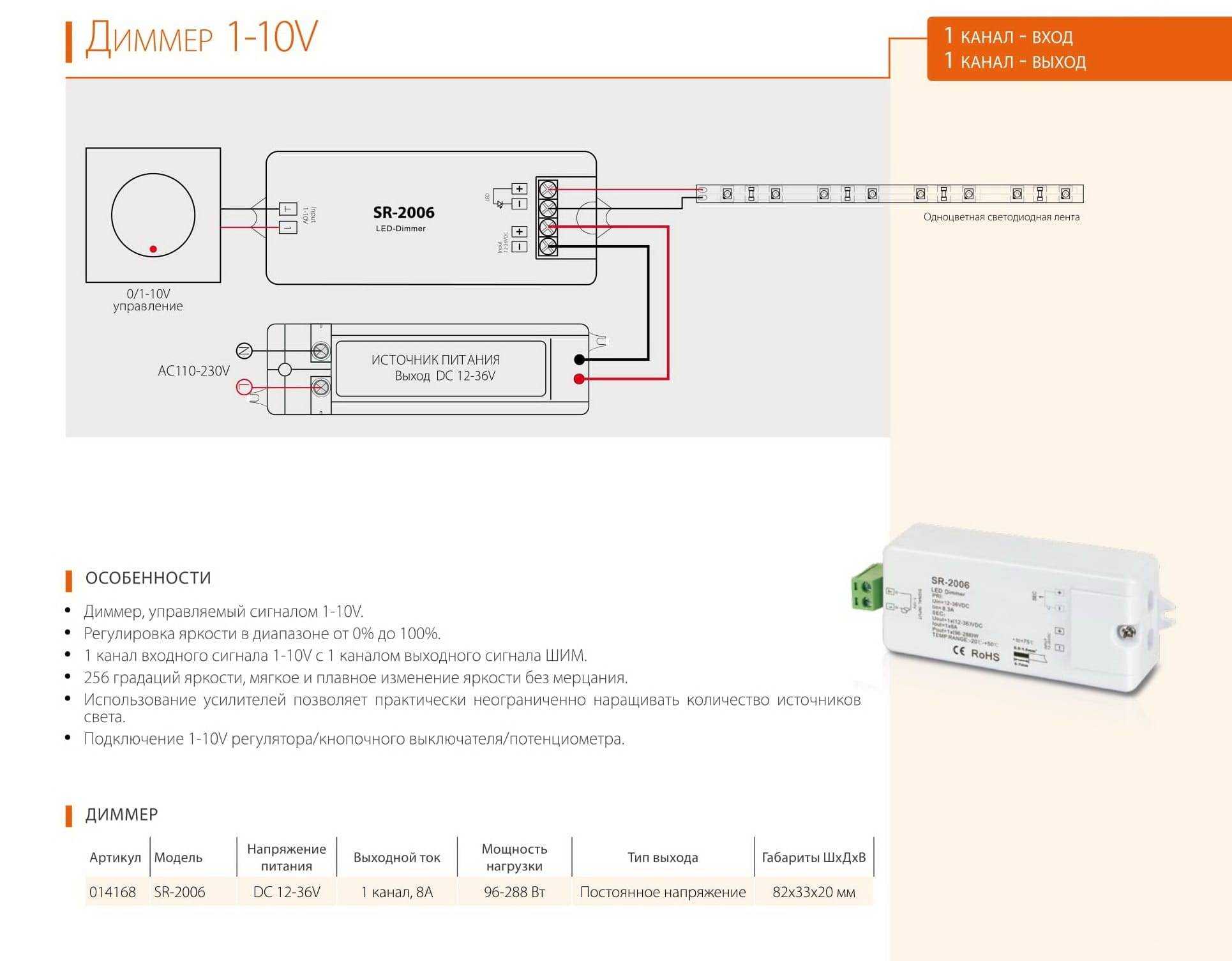

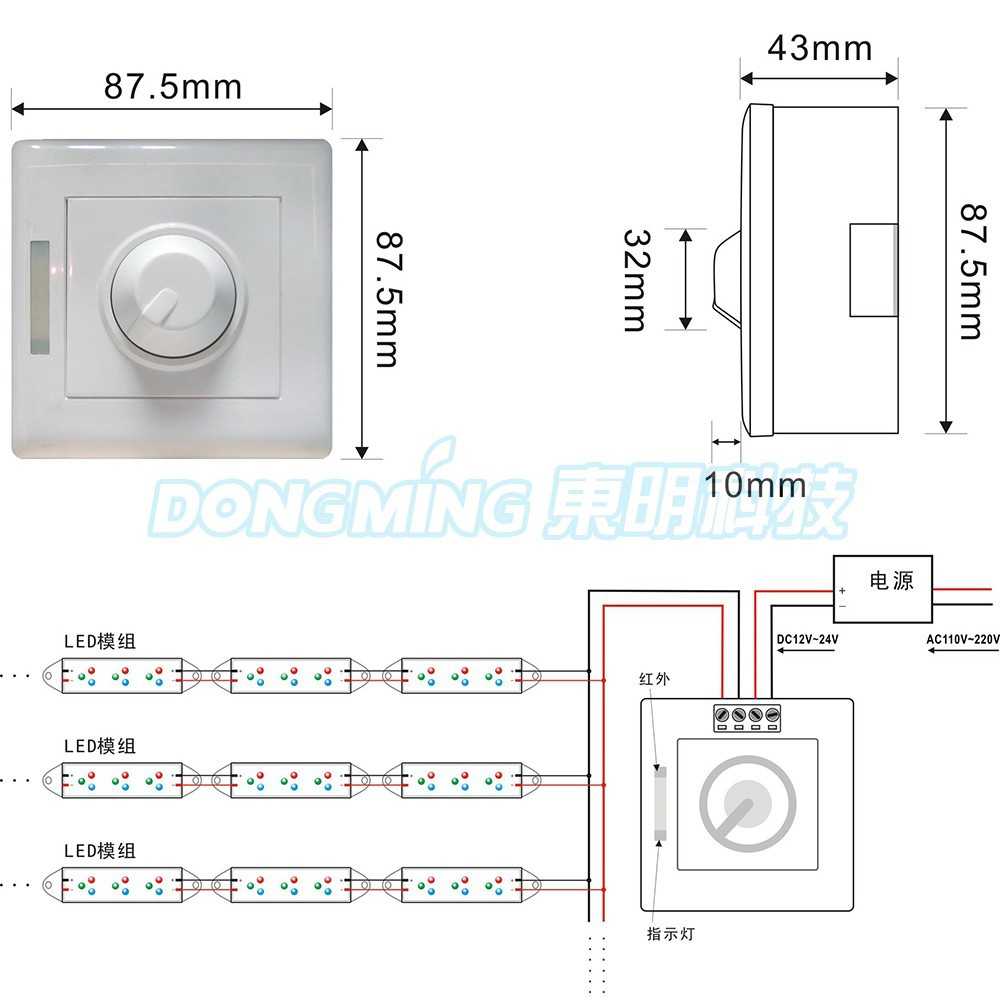

Выбор диммера для светодиодной ленты имеет свои особенности. В обычной лампе есть цоколь, через который она и подключается к сети, для светодиодной ленты эту функцию выполняет специальный блок питания (отдельный модуль)

Выбирая диммер, нужно обращать внимание, чтобы выходная мощность в блоке питания диммера и блоке управления соответствовали по количеству светодиодных модулей ленты. Лента же не должна превышать 5 м

При несоблюдении этих условий диодная лента просто перегорит. Дополнительно лучше получить консультацию специалиста в магазине при покупке.

Как работает?

Действие диммера основано на эксплуатации фазы регулировки. Это происходит благодаря отсечению либо переднего, либо заднего потока волны тока. Процесс осуществляется под патронажем двунаправленного тиристора. Так, срабатыванием тиристора происходит регулировка передачи электрического напряжения к лампе накаливания в обширных пределах.

В устройстве диммера имеется несколько протекционных функций:

Защита от перегрева, которая срабатывает при отключении аппарата. При этом повторно активировать диммер возможно через некоторое время, пока компоненты не охладятся.
Защита от короткого замыкания – происходит отключение выхода, где, собственно, произошло замыкание. Стоит отметить, что в данном случае осуществляется действие в моде фазовой отсечки. Таким образом, 7-секундное отсутствие разного рода дефектов способствует автоматической активации. В противном случае, включение агрегата происходит вручную.

Почему жужжит диммер или лампа

Зачем обязательно нужно брать запас по мощности? Дело в том, что при подключении даже через качественное устройство 100% возможной нагрузки, с дальнейшим понижением яркости до минимума, есть вероятность того, что диммер будет работать с неприятным жужжанием.

Из-за этого звука просто невозможно будет находиться в комнате. Еще один неприятный момент — это жужжание светильника.

Как правило, издают такие звуки дросселя или стабилизаторы в блоках питания. У них меняется режим работы при диммировании и они начинают издавать посторонние высокочастотные вибрации.

Поэтому не экономьте и всегда делайте выбор с запасом по ваттам. И дело здесь в первую очередь не в контактах, а в той микросхеме, которая присутствует внутри корпуса.

А еще в качественных моделях от известных брендов, например Schneider Electric, Legrand, и даже в недорогих Makel, внутри встраиваются предохранители для защиты устройства от перегрузки.

1 of 2

Их даже может быть два штуки — один рабочий, другой запасной.

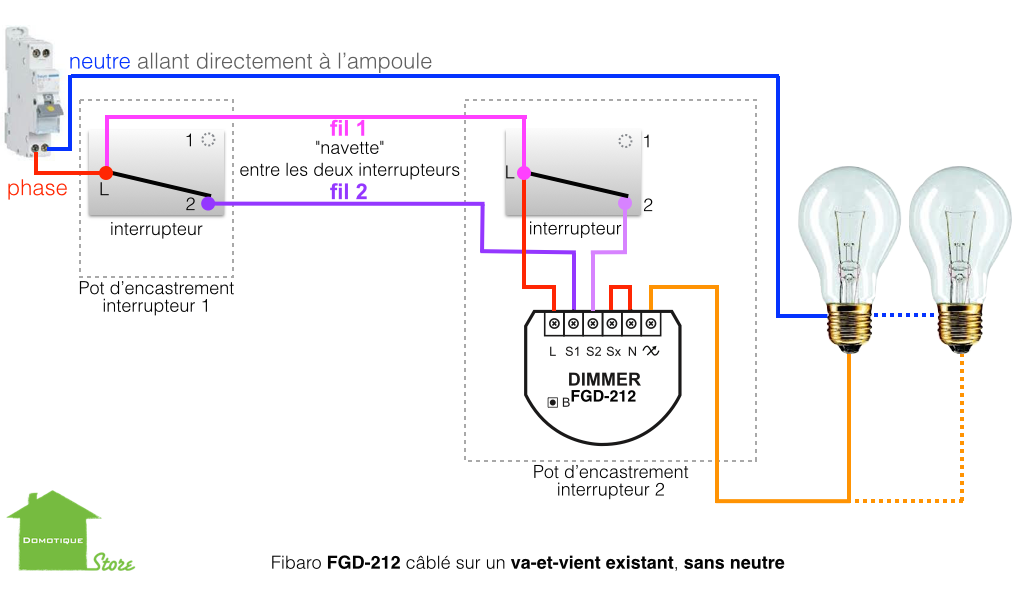

К некоторым разновидностям можно подключить дополнительный переключатель для включения света из других мест.

Это подойдет для больших комнат и помещений. Низковольтные диммеры на 12, 24в используют для подключения светодиодной ленты на потолке, либо настенных светильников соответствующего напряжения.

Светорегуляторы: достоинства и недостатки

К числу плюсов диммеров можно отнести:

Комфортное управление яркостью освещения. В некоторых случаях это можно сделать дистанционно или с помощью акустического сигнала.
Возможность использования регуляторов в качестве выключателей для зажигания и тушения ламп.
Уменьшение нагрузки способствует продлению периода эксплуатации осветительных приборов.
Современные модели часто имеют функцию программирования, что позволяет имитировать присутствие хозяина в случае отъезда.

В ассортименте специализированных магазинов представлен широкий модельный ряд устройств, которые различаются по своей конструкции, дизайну, стоимость, набору различных опций.

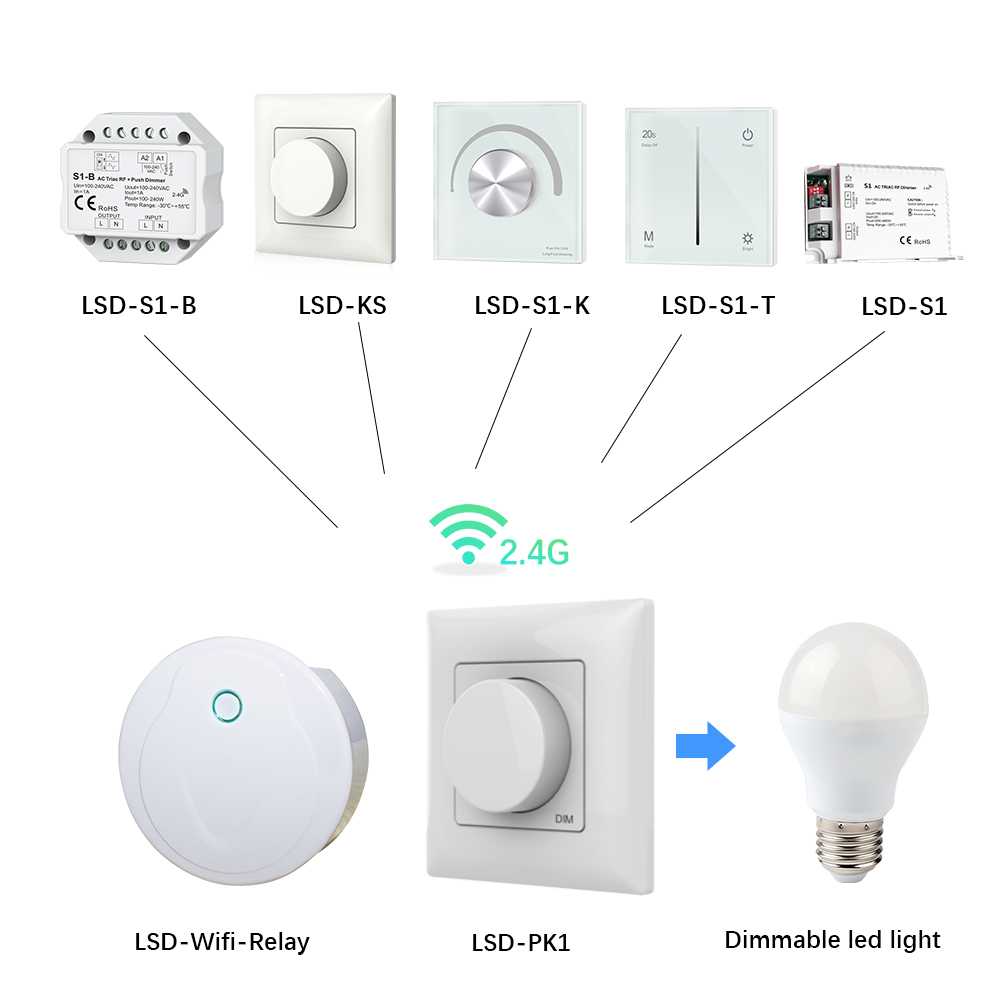

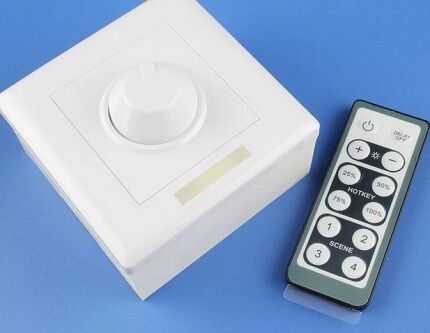

Чрезвычайно удобным устройством является дистанционный диммер, позволяющий зажигать и гасить свет, а также изменять его яркость на расстоянии при помощи пульта

В то же время эти приборы имеют ряд определенных недостатков. Прежде всего, они чувствительны к перегреву, поэтому рекомендуется устанавливать их в помещениях с температурой не выше +25 °C.

При использовании диммеров нужно соблюдать минимальный уровень нагрузок, равный 40 Вт. Если часто нарушать этот показатель, регулирующий механизм преждевременно выйдет из строя.

Подаваемые импульсы могут стать источниками радиопомех. Для компенсации этого не слишком приятного эффекта в схему порой вводят катушки с конденсаторами (LG фильтры).

Если в цепь включены мощные лампы с длинными нитями накаливания, следует остерегаться подавать на них минимальное напряжение, поскольку приборы могут начать «петь».

К схеме питания строго запрещено подключать телевизоры, компьютеры, планшеты, радиоприемники. Не допускается подсоединение ЭПРА (электронные пускорегулирующие аппараты), люминесцентных ламп.

Согласно расчетам специалистов, 50% снижение мощности лампы накаливания при помощи современных диммеров позволяет сэкономить 15% электрической энергии

Дискуссионным вопросом является экономия электроэнергии при регулировании работы ламп накаливания.

Исследования ученых показали, что применение современных видов диммеров способствует некоторому снижению электропотреблению, однако этот показатель вряд ли можно назвать внушительным.

Для чего предназначен?

Диммер являет собой электронное устройство, позволяющее по мере необходимости изменять мощность в электрической цепи, осуществлять регулировку в большую и меньшую стороны. Зачастую с помощью этого технического устройства контролируют осветительную нагрузку в помещении, меняя яркость света.

Светодиоды, галогенные лампы и обычные лампы накаливания могут управляться при помощи регулятора. Если посмотреть на фото диммера электронного типа, то станет понятно, что устройство компактно, отличается эффектным внешним видом и может превосходно вписаться в интерьер современного дома или квартиры.

Изменение цветовой температуры

При максимальной мощности лампочка будет светить как и положено, согласно ее характеристикам. А вот при диммировании и уменьшении яркости, вы получите совершенно другой свет чем ожидали.

Дело в том, что цветовая температура лампы накаливания, при диммировании существенно изменяется. И своим зрением вольно или невольно вы это замечаете.

Она вовсе не остается постоянной в районе 2700К, а уходит в предел 1500К. И только при максимальном накале, будут выдаваться те самые 2700К.

Причем, если на лампочку подается повышенное напряжение более 220В (240-250В), то и эти самые 2700К в максимуме она не выдаст.

А вот светодиодные такого «фокуса» повторить не могут. Является это недостатком или преимуществом, сказать сложно. Но факт остается фактом.

При уменьшении яркости, светодиодные лампы светят иначе чем мы привыкли. И вы своим зрением будете это ощущать. Не будет той самой «ламповости» и уюта.

Получается, что даже при выкручивании диммера на самый минимум, свет в них излучается такой же температуры, как и заявлен на упаковке или корпусе.

Если указано, что цветовая температура данного экземпляра 2700К, то таковой она и останется

Не важно какой диммер вы к ней подключите

Визуально отличие очень сильное. Свет получается более белым. Вот вам наглядный пример.

В одной люстре одновременно вкручены простые лампочки накаливания (справа), и одна светодиодная (слева). У всех одна температура и эквивалентная мощность. Вот так светится люстра на максимуме.

Как видите разницы практически нет. А вот так, эта же самая люстра светится на минимуме выкрученного диммера. Результат, что называется на лицо.

Особенно это будет заметно, если вы будете использовать диммер для превращения простого светильника в ночник. В этом случае лучше не экономить и выбирать настоящие ночные светильники, дающие полноценный приглушенный и комфортный свет в спальне.

Чтобы как то повлиять на ситуацию, в последнее время стали массово выпускать светодиодные лампы с температурой 2000К. Некоторые производители даже придают стеклянной колбе оранжевый оттенок.

Все это как раз таки и связано с попыткой добиться максимального сходства, с так полюбившимися нам старыми добрыми лампочками накаливания.

Даже большинство винтажных светодиодных ламп, внутри которых имитируется спираль накаливания, тоже идут с такой температурой.

Для чего предназначен?

Сравниваем достоинства и недостатки

Подробно о плюсах и минусах приборов

Плюсы	Минусы
Позволяют снизить энергозатраты помещения.	Дорого стоят, особенно программируемые модели с сенсорным и дистанционным управлением.
Продлевают срок службы ламп за счёт снижения интенсивности эксплуатации, а также плавного запуска при включении.	Приводят к неполадкам и разрушениям ламп, если приборы подобраны неправильно.
Оберегают помещение от вторжения посторонних.	Бюджетные устройства генерируют электромагнитные помехи, которые ухудшают работу радиотехнических приборов.
Обеспечивают декоративный эффект и приятную для глаз освещённость в любой комнате.	Непригодны для работы с люминесцентными/энергосберегающими/галогенными лампами, так как последние оборудованы системой компенсации для стабильного свечения.
Делают световой дизайн помещения более интересным и вариативным.	Если нагрузка на димер стала меньше минимально допустимой (например, лампу накаливания заменили на светодиодную), прибор быстро испортится без возможности замены по гарантии.

Если вы решили использовать димер в своём доме или офисе, старайтесь не экономить на приборах и воспользуйтесь советами продавца-консультанта, чтобы подобрать оптимально подходящие друг другу диммеры и лампы. Тогда вы гарантированно избежите появления неприятных эффектов.

Схема диммера на симисторе

Схема симисторных регуляторов яркости в основном везде одинакова, отличается только наличием дополнительных деталей для более устойчивой работы на низких “выходных” напряжениях и для плавности регулирования. Также в схему вводятся детали для снижения уровня помех, выдаваемых димером в сеть.

Схема димера простейшая

Принцип действия схемы таков. Чтобы лампа загорелась, надо чтобы симистор пропустил через себя ток. Это случится, когда между электродами симистора А1 и G появится определенное напряжение (какое – смотри в даташите, можно скачать внизу статьи). Вот как оно появляется.

При начале положительной полуволны конденсатор начинает заряжаться через потенциометр R. Понятно, что скорость заряда зависит от величины R. Умными словами, потенциометр меняет фазовый угол. Когда напряжение на конденсаторе достигнет величины, достаточной для открытия симистора и динистора (см. даташит на динистор), симистор открывается. Иначе говоря, его сопротивление становится очень мало, и лампочка горит до конца полуволны.

То же самое происходит и с отрицательной полуволной, поскольку диак и триак – устройства симметричные, и им все равно, в какую сторону течет через них ток.

В итоге получается, что напряжение на активной нагрузке представляет собой “обрубки” отрицательных и положительных полуволн, которые следуют друг за другом с частотой 100 Гц. На низкой яркости, когда лампа питается совсем короткими “кусочками” напряжения, заметно мерцание. Чего совсем не скажешь про реостатные регуляторы и регуляторы с преобразованием частоты.

Вот так выглядит реальная схема регулятора освещения. Параметры элементов указаны с учетом разброса у разных производителей, но суть от этого не меняется.

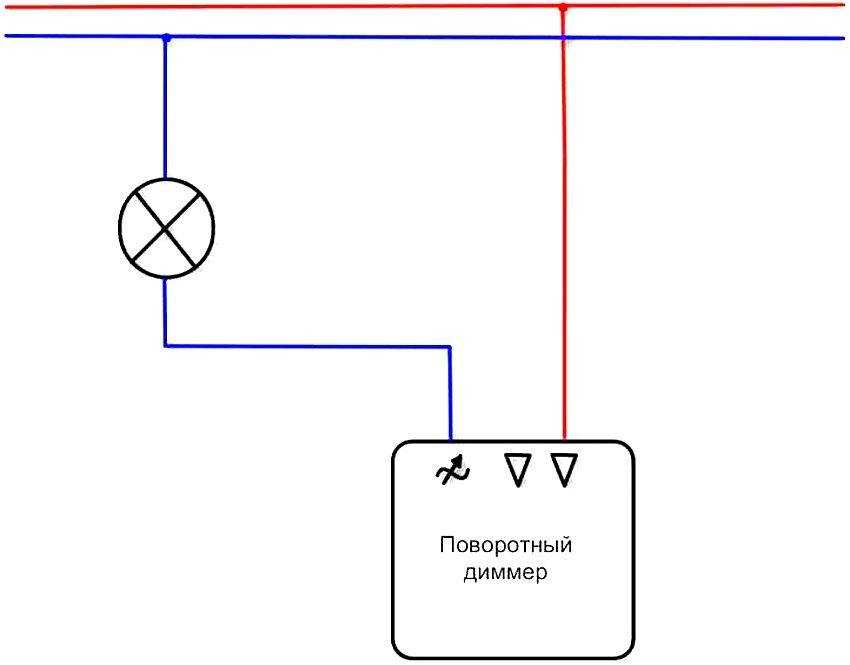

Практическая схема роторного диммера

Подробнее про работу диммера – на видео:

Симисторы в этой схеме можно ставить любые, в зависимости от мощности нагрузки. Напряжение – не ниже 400 В, поскольку мгновенное напряжение в сети может достигать 350 В. Динистор – DB3, в крайнем случае DB4. От величины конденсаторов и резисторов зависит начальная-конечная точки зажигания, стабильность горения лампы.

При максимальном сопротивлении резистора R1 будет минимальное горение лампы, поскольку симистор будет открываться в конце полуволны, или вообще не откроется.

Подключение и эксплуатация диммера: что должен знать каждый?

Как установить светорегулятор

Прежде чем покупать диммер и устанавливать его вместо обычного выключателя, ознакомьтесь с важными фактами о рассматриваемом устройстве.

Многие пользователи заблуждаются, считая, что установка диммера позволит существенно уменьшить расходы на освещение. В действительности же при минимальной яркости ламп экономия вряд ли превысит 10-15%! (MISSING)Оставшуюся «лишнюю» энергию светорегулятор попросту рассеет.

Устройство диммера, предназначение клемных колодок

Подключение и эксплуатация диммеров должны проводиться с соблюдением следующих правил:

регулятор нельзя подвергать перегреву. Максимально допустимая температура воздуха в помещении — +27 градусов; величина нагрузки, подключенной к регулятору, должна быть не меньше 40 Вт. При более низких значениях отмечается существенное сокращение срока службы как осветительных приборов, так и самого регулятора; диммер можно использовать лишь в комплексе с осветительными приборами, перечисленными в техническом паспорте.

Рассматриваемые регуляторы рассчитаны на работу с определенными типами нагрузки. Так, большинство моделей диммеров можно использовать лишь для регулирования яркости свечения галогенных ламп и лампочек накаливания. Использовать же их в комплексе с люминесцентными светильниками, светодиодными лампами и большинством энергосберегающих осветительных приборов нельзя, т.к. это приведет к их очень быстрой поломке.

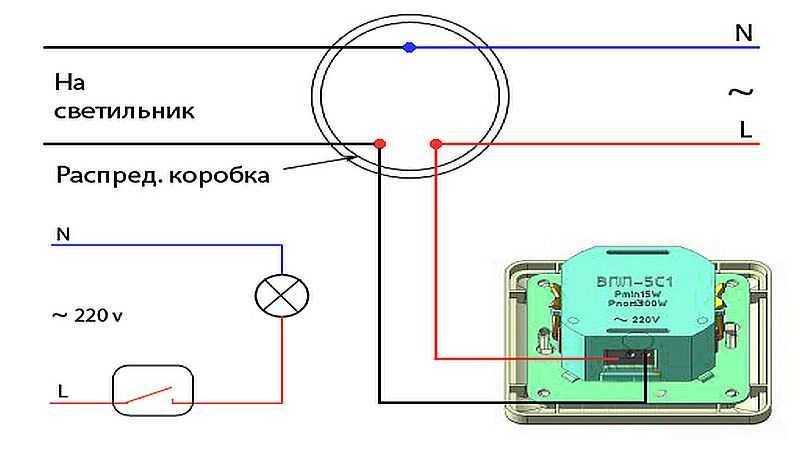

Принцип подключения диммера

Если нужно подключить диммер к светодиодным лампам, купите специально предназначенную для этого модель регулятора.

Предварительно обязательно уточните у сотрудника магазина, рассчитан ли приобретаемый диммер на работу в комплексе с источниками освещения вашего дома. Также удостоверьтесь, что мощность регулятора соответствует общей мощности установленных в вашем доме светильников.

Пять причин купить диммер

Мы можем назвать, как минимум, пять причин, оправдывающих покупку диммеров:

1. Благодаря вариатору срок службы лампы накаливания, галогенки и светодиода увеличивается в 20 раз, что очень выгодно, особенно с учетом высокой цены некоторых осветительных приборов.2. Среднесуточный расход электричества сокращается на 15-55 процентов (в зависимости от типа источника). За это диммеры ценят и в быту, и на производстве.3. Светорегуляторы позволяют выстроить дистанционную систему управления освещением жилища. Без такого регулятора нельзя построить ни один умный дом или сторожевую систему, отпугивающую злоумышленников.4. Вариатор повышает эффективность и презентабельность интерьерной подсветки. Создать что-либо интересное и оригинальное, не используя световые регуляторы, практически невозможно.5. Диммер можно использовать и как обычный выключатель. Поэтому с такими приборами легко справляются даже очень консервативные пользователи.

С помощью диммера можно менять силу свечения светодиодных ламп и ламп накаливания

Как видите, преимущества таких регуляторов более чем очевидны. Поэтому большинство современных домов оснащают не традиционными кнопочными выключателями, а диммерами. Впрочем, максимальную выгоду от покупки получают только наиболее дальновидные домовладельцы, выбравшие оптимальную модель вариатора. Поэтому нам придется изучить устройство и особенности типовых разновидностей таких приборов.

Какие лампы можно использовать?

Каждому потенциальному владельцу диммера следует помнить, что с ним можно использовать только специальные светодиодные лампы, которые можно регулировать.

Их легко определить по надписи «Dimmable» или соответствующему знаку на упаковке. Это условие обязательное, так как применение обычных светодиодных ламп приведет только к их частому мерцанию, а плавного свечения добиться не получится, если же напряжение не будет соответствовать предусмотренному, то они просто не включаются.

Диммеры с комбинированным управлением более функциональные, так как кроме выполнения включения\выключения и регулирования их можно программировать. А еще они удобней в использовании

Кроме того, такого рода эксперименты приведут к быстрому износу светодиодной лампы или самого диммера и дальнейшему выходу из строя.

Какие выводы?

Применение диммеров для светодиодных ламп оправдано с точки зрения комфорта и экономически.
Самый эффективный способ регулирования яркости светодиодных ламп – это широтно-импульсная модуляция импульсов тока.
Для регулирования яркости светодиодных ламп применяют связки ШИМ-диммер с обычной лампой или обычный диммер с регулируемой (диммируемой) лампой.
При выборе ламп и диммеров лучше покупать продукцию известных мировых брендов, пользуясь при этом рекомендациями производителей.
Перед монтажом диммера или установкой светодиодной лампы лучше всего проверить их связку на стенде еще в магазине.
