Цветовые и буквенно-цифровые маркировки электроцепей

Заземление

Желто-зеленый провод — это заземление. В принципиальных схемах жилы зануления маркируются буквами PE. В некоторых домах старой застройки встречаются PEN-провода, в которых заземление объединено с нулевой жилой. Если кабель протягивался по правилам, выбирались провода с синей изоляцией, а желто-зелеными были только концы и места скруток (на них надевались термотрубки). Толщина «нуля» и заземления может быть разной. Нередко толщина этих двух жил меньше, чем толщина фазной жилы, такое встречается при подключении переносных приборов.

Если речь идет о прокладке электропроводки в многоэтажных домах и в промышленных помещениях, вступают в силу нормы ПУЭ и ГОСТ 18714-81, предписывающие обязательное обустройство защитного заземления. Заземление должно иметь минимальное сопротивление, чтобы компенсировать последствия неисправностей на линии и не допускать вреда для здоровья людей. То есть, соблюдение стандартов цветовой маркировки проводов ПУЭ имеет первостепенное значение.

Правила соблюдения расцветки электропроводки при монтаже

От распределительной коробки к выключателю прокладывается трехжильный или двух жильный провод в зависимости от того, какой тип выключателя установлен: одноклавишный или двухклавишный выключатель. Разрывается фаза, а не нулевой проводник. Если есть в наличии белый проводник, он будет питающим. Главное – соблюдать последовательность и согласованность в расцветке с другими электромонтажниками, чтобы не получилось как в басне Крылова: «Лебедь, рак и щука».

На розетках защитный проводник (желто-зеленый), чаще всего зажимается в средней части устройства. Соблюдаем полярность, нулевой рабочий – слева, фаза – справа.

Возможно, производитель решил при нехватке одной расцветки, пустить в ход то, что есть. Не останавливать ведь производство! Сбои и ошибки бывают везде. Если попался именно такой, где фаза, а где нуль решать вам, только нужно будет побегать с контролькой.

Как определить назначение провода — нейтраль или заземление?

L N маркировка в электрике не всегда бывает соблюдена в зданиях старой застройки, поэтому возникает вопрос самостоятельного различения нулевого провода и заземляющего. Когда цепь замкнута, по «нулю» проходит электрический ток. Заземляющий же провод несет только защитную функцию, и в «штатном» режиме ток по нему не протекает.

Узнать, «ноль» ли это или «земля», можно так:

• Воспользоваться омметром, предварительно отключив напряжение между точками измерения. На заземляющем проводе сопротивление не превысит 4 Ом.
• Воспользоваться вольтметром и последовательно измерить напряжение между «фазой» и другими проводами (способ подходит для трехжильных кабелей). Заземляющий провод даст наибольшее значение.
• Если цвета проводов «фазы», «нуля» и «земли» неизвестны, и нужно узнать напряжение между заземляющим проводом и каким-нибудь заведомо заземленным предметом (например, радиатором отопления), также пригодится вольтметр. Правда, при соединении «земли» и заземленного предмета он ничего не покажет. Но небольшое напряжение отразится на его индикаторе, если подобным образом поступить с «нулевым» проводом.

В двужильном кабеле всегда будет присутствовать только фазный и нулевой провод.

Зачем нужна цветовая маркировка проводов и кабелей

Работы по монтажу и обслуживанию в электрических установках связаны не только с обеспечением надежности, но и безопасности. Требуется полное исключение ошибок. Для этих целей разработана система цветных обозначений изоляции жил, которая определяет, какого цвета провода фаза, ноль и земля.

По ПУЭ допускается такая расцветка токоведущих жил:

• красная;
• коричневая;
• черная;
• серая;
• белая;
• розовая;
• оранжевая;
• бирюзовая;
• фиолетовая.

В приведенном перечне содержится много вариантов расцветок проводов, но нет нескольких цветов, которые используются только для обозначения нулевых и защитных проводов:

• синий цвет и его оттенки — рабочий нулевой провод (нейтраль — N);
• желтый цвет с зеленой полосой — защитное заземление (PE);
• желто-зеленая изоляция с голубыми метками на концах жил — совмещенный (PEN) проводник.

Допускается использование для заземления жил с изоляцией зеленого цвета с желтой полосой, а для совмещенных проводников голубой изоляции с желто-зелеными метками на концах.

Расцветка должна быть единой в каждой цепи в пределах одного устройства. Ответвления цепей должны выполняться одинаково окрашенными проводниками. Использование изоляции без различий в оттенках говорит о высокой культуре монтажа и сильно облегчает дальнейшее обслуживание и ремонт оборудования.

Цвета изоляции проводов плюс и минус

Цветовая маркировка электросети постоянного и переменного тока различны. В первой ток течет только в одну сторону, поэтому применяют другую схему подключения.

Если в переменной сети для протекания тока необходим замкнутый контур, то для постоянного тока в нем нет необходимости. Движение происходит от плюса к минусу.

Так как при использовании схем с несколькими группами в устройствах постоянного тока невозможно точно узнать, какой из проводов плюсовой, а какой отрицательный, необходимо просматривать сопроводительную техническую документацию. В некоторых схемах применяют нулевой провод, маркируемый голубым.

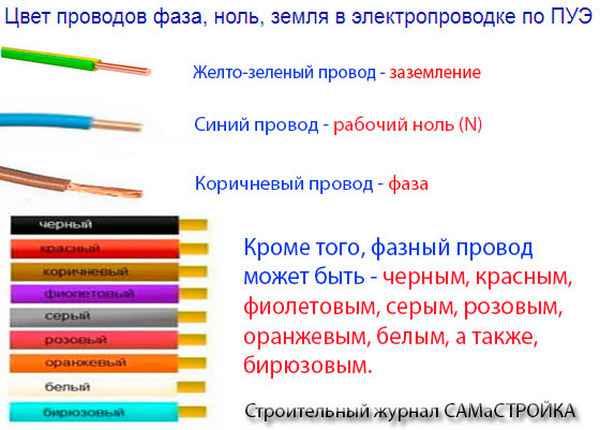

Цветовое маркирование в бытовых электросетях (цвета проводов)

Цвета проводов
Цвет маркировки проводов

Раньше, до введения в разряд стандарта о применении разноцветной окраски жил, их изоляция имела черный или цвет. Такой однотипный окрас значительно усложнял монтажные работы, в особенности, если требовалось переподключить уже существующие цепи. Сейчас такой проблемы не существует и поиск где фаза, земля и ноль значительно упрощен.

Есть строгие требования ГОСТа, по которым любой проводник в электроприборах и установках, работающих в сетях до 1 кВ должен иметь строго определенную расцветку. Вот перечень основных цветов, которые встречаются в маркировании различных типов жил:

• синем или голубом цветом обозначается нейтраль или ноль (N) – нулевой рабочий проводник. На распределительном щитке ноль крепится на спецшине при помощи клеммы или болтом под гайку,что приварена к корпусу ящика (щитка старой конструкции),
• желто-зеленый — это защитная нулевая жила (PE), «земля». Провод данной цветовой гаммы для заземления всегда оформленный в виде продольных или поперечных полос на изоляции токопроводящих жил.
• желто-зеленым цветом с синими отметками маркируется совмещенный нуль-провод (нейтраль+ заземление, PEN)
• фазные жилы с красным, белым, черным или коричневым цветом изоляции представляют фазу (L) – ей может принадлежать один из вышеперечисленных цветов. Они представлены на рисунке. Фаза на щитке всегда приходит на «автомат» или плавкий предохранитель.

Цветовая маркировка рабочей жилы монофазной электросети, созданной из ответвления от 3-фазной цепи, должна обязательно совпасть с цветогаммой исходной жилы-проводника «материнской» сети.

Стандарты цветного маркирования электропроводников разработаны так, чтобы цвета изоляции жил, проводящих ток, никогда не имели схожести, даже отдаленной с окраской нулевых проводников. Бывает так, что применяются немаркированные кабели, тогда на их окончаниях, в местах присоединения, делаются соответствующие отличительные метки-обозначения при помощи разноцветной изоленты, кембрика или термоусадки.

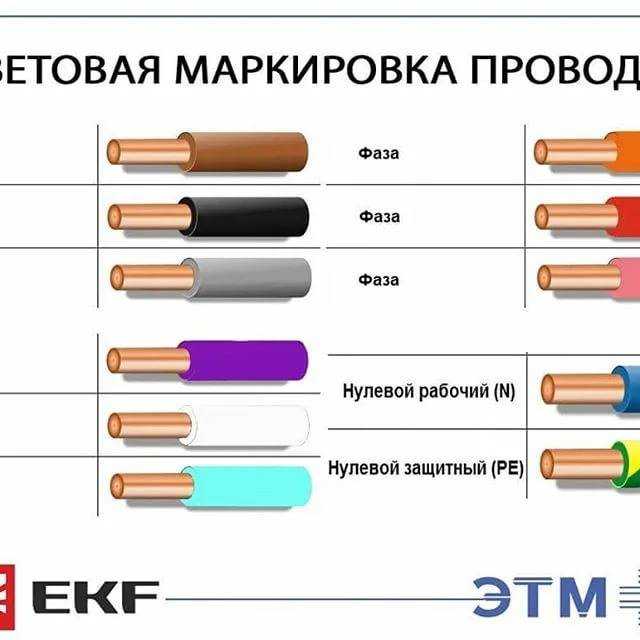

Цветовая маркировка проводов

Тот кто хоть раз имел дело с проводами и электрикой обратил внимание, что проводники всегда имеют различный цвет изоляции. Сделано это не просто так

Цвета проводов в электрике призваны сделать проще распознавание фазы, нулевого провода и заземления. Все они имеют определенную окраску и при работе легко различаются. О том, каков цвет проводов фаза, ноль, земля и пойдет речь дальше.

Как окрашиваются провода фазы

При работе с проводкой наибольшую опасность представляют фазные провода. Прикосновение к фазе, при определенных обстоятельствах, может стать летальным, потому, наверное, для них выбраны яркие цвета. Вообще, цвета проводов в электрике позволяют быстрее определить которые из пучка проводов наиболее опасны и работать с ними очень аккуратно.

Расцветка фазных проводов

Чаще всего фазные проводники бывают красного или черного цвета, но встречается и другая окраска: коричневый, сиреневый, оранжевый, розовый, фиолетовый, белый, серый. Вот во все эти цвета может быть окрашены фазы. С ними проще будет разобраться, если исключить нулевой провод и землю.

На схемах фазные провода обозначаются латинской (английской) буквой L. При наличии нескольких фаз, к букве добавляют численное обозначение: L1, L2, L3 для трехфазной сети 380 В. В другой версии первая фаза обозначается буквой A, вторая —  B, третья — C.

Цвет провода заземления

По современным стандартам, проводник заземления имеет желто-зеленый цвет. Выглядит это обычно как желтая изоляция с одной или двумя продольными ярко-зелеными полосами. Но встречаются также окраска из поперечных желто-зеленых полос.

Такого цвета могут быть заземление

В некоторых случаях, в кабеле могут быть только желтые или ярко-зеленые проводники. В таком случае «земля» имеет именно такой цвет. Такими же цветами она отображается на схемах — чаще ярко-зеленым, но может быть и желтым. Подписывается на схемах или на аппаратуре «земля» латинскими (английскими) буквами PE. Так же маркируются и контакты, к которым «земляной» провод надо подключать.

Какого цвета нулевой провод

Ноль или нейтраль имеет синий или голубой цвет, иногда — синий с белой полосой. Другие цвета в электрике для обозначения нуля не используются. Таким он будет в любом кабеле: трехжильном, пятижильном или с большим количеством проводников.

Какого цвета нулевой провод? Синий или голубой

Синим цветом обычно рисуют «ноль» на схемах, а подписывают латинской буквой N. Специалисты называют его рабочим нулем, так как он, в отличие от заземления, участвует в образовании цепи электропитания. При прочтении схемы его часто определяют как «минус», в то время как фаза считается «плюсом».

Как проверить правильность маркировки и расключения

Берем мультиметр и/или индикаторную отвертку. С отверткой работать просто: при прикосновении к фазе загорается светодиод, вмонтированный в корпус. Так что определить фазные проводники будет легко. Если кабель двухжильный, проблем нет — второй проводник это ноль. Но если провод трехжильный, понадобиться мультиметр или тестер —  с их помощью определим какой из оставшихся двух фазный, какой — нулевой.

Определение фазного провода при помощи индикаторной отвертки

На приборе переключатель выставляем так, чтобы выбранной была шакала более 220 В. Затем берем два щупа, держим их за пластиковые ручки, аккуратно дотрагиваемся металлическим стержнем одного щупа к найденному фазному проводу, вторым — к предполагаемому нулю. На экране должно высветиться 220 В или текущее напряжение. По факту оно может быть значительно ниже — это наши реалии.

Если высветилось 220 В или чуть больше — это ноль, а другой провод — предположительно «земля». Если значение меньше, продолжаем проверку. Одним щупом снова прикасаемся к фазе, вторым — к предполагаемому заземлению. Если показания прибора ниже чем при первом измерении, перед вами «земля» и она должна быть зеленого цвета. Если показания оказались выше, значит где-то напутали при и перед вами «ноль». В такой ситуации есть два варианта: искать где именно неправильно подключили провода (предпочтительнее) или просто двигаться дальше, запомнив или отметив существующее положение.

И, в завершение, позвольте совет: при прокладке проводки и соединении проводов соединяйте всегда проводники одного цвета, не путайте их. Это может привести к плачевным результатам — в лучшем случае к выходу аппаратуры из строя, но могут быть травмы и пожары.

Это интересно: Как открутить кран буксу из смесителя если она прикипела?

Комментарии:

Сеня

Спасибо за статью, довольно подробно описано. теперь хоть знаю для чего желто-зеленый провод в кабеле

STEPHAN

При монтаже любой электрики, взял за правило помечать фазу голубой или синей изолентой, а там, где возможно, прямо на щитке пишу СИНИЙ=ФАЗА, чтобы если другой электрик разбирал — все сразу было понятно.

MASA

У меня в кабеле черный, коричневый и зеленый провода. Что куда подключать?

juliadiets.com

ричневый желтый земля синий ноль, оказалось черный земля а желтый фаза!. Кто не правильно подключил я или электрик в грщ что работал? Спасибо

proxyelite.biz

ричневый желтый земля синий ноль, оказалось черный земля а желтый фаза!. Кто не правильно подключил я или электрик в грщ что работал? Спасибо

Оставить комментарий Отменить ответ

Составление схемы электропроводки однокомнатной квартиры, подбор нужного оборудования

Проводка в дачном доме своими руками – особенности организации и последовательность монтажа

Кабель канал «Элекор» от IEK поможет организовать энергоснабжение любого объекта

Особенности и сфера использования многожильного гибкого медного кабеля

Цвета в электропроводке

До введения цветовых стандартов применяли только 2 цвета, что осложняло работу электроэнергетического персонала. Сейчас такой подход считается устаревшим. В сетях до 1 кВ ПУЭ устанавливает цвета для нулевого провода и «земли». Фаза всегда должна внешне отличаться от нуля во избежание аварий.

Фаза

Находящийся под напряжением относительно нейтрали провод называется фазой. В низковольтных сетях, проектируемых в жилых районах, напряжение однофазное, передающее электричество непосредственно потребителям.

Согласно ПУЭ следует использовать один из цветов, утвержденных стандартом, но отличных от зелено-желтого и голубого.

Нейтраль

Нулевой (нейтральный) кабель используется для замыкания электрического контура и обратного движения тока. Потенциал этого провода равен нулю, поэтому в нормальном состоянии сети прикосновение к нейтрали неопасно. Для его маркировки используют голубой цвет и букву N.

Заземление

Нулевой провод, называемый «землей», защищает сеть от перенапряжения. В случае возникновения аварийного режима, ток короткого замыкания, превышающий номинальный рабочий показатель, будет уходить на «землю» напрямую или через средства защиты.

Для разных классов напряжений используют разные виды заземления. В сетях до 1 кВ применяют исключительно глухозаземленную нейтраль. К ним относят и бытовые.

Кодом PEN и голубым цветом с желто-зелеными полосами на концах обозначают совмещенные нейтрали.

Какого цвета нулевой провод

Нулевой или нейтральный цвет — синий или сине-голубой, иногда синий с белой полосой. В электричестве для обозначения нуля не используются никакие другие цвета. Этот цвет будет в любом кабеле: трехпроводном, пятипроводном или с большим количеством жил.

Какого цвета нейтральный провод? Голубой или синий

Синий цвет обычно используется для обозначения «нуля» на диаграммах и обозначается латинской буквой N. Специалисты называют ее оперативной нейтралью, поскольку, в отличие от земли, она участвует в формировании силовой цепи. При чтении электрической схемы его часто называют «минусом», в то время как фаза считается «плюсом».

Каким обозначается фаза?

Контакт с фазой является наиболее опасным. При выполнении работ стоит быть осторожным. Поскольку некоторые случаи могут быть даже смертельными, производители маркируют его ярким цветом, чтобы не спутать с другими вариантами.

Красный и черный — это цвета фазы. Другие тоже встречаются:

• коричневый;
• сиреневый;
• оранжевый;
• розовый;
• фиолетовый;
• белый;
• серый.

Сортировка пучка мощности будет проще, если исключить ноль и землю. Эта фаза обозначена буквой L на диаграмме. Если в сети более одной фазы, что часто бывает при напряжении 380 вольт, такие провода маркируются L1, L2, L3. В других случаях первая фаза обозначается A, вторая фаза B и т.д.

Как определить фазу и ноль при проведении квартирных электромонтажных работ

При монтаже розеток, выключателей и других элементов домашней сети питания используются индикаторы — специальные отвертки, определяющие токоподающую жилу.

Индикаторы могут быть 2 типов:

• Простой китайский индикатор, состоящий из наконечника, контактной площадки, ограничительного сопротивления и неоновой лампы внутри рукоятки. Принцип действия заключается в создании электрической цепи с использованием человеческого тела в качестве нуля при прикосновении к фазному проводу. Мастер прикасается наконечником к жиле, а пальцем — к площадке с торца рукоятки, замыкая цепь. Ток проходит через понижающее сопротивление, становится безопасным для человека и активирует лампу. Лампочка загорается — это указывает на фазу. Если лампочка не горит — значит, жила нулевая.
• Многофункциональный профессиональный индикатор. Его схема построена на транзисторе, запитанном от 3-вольтовых батареек. Контактная площадка в таких отвертках отсутствует, поэтому такой индикатор считается более надежным и безопасным. При прикосновении к фазной жиле светодиод начинает светиться.

Буквенная маркировка проводов

Стандарты буквенной и цветовой маркировки проводов

Для бытовых и промышленных электролиний применяются изолированные провода с внутренними токопроводящими жилами. Изделия отличаются в зависимости от цвета изоляционного покрытия и маркировки. Обозначение фазы и нуля в электрике ускоряет ремонтные и монтажные работы.

Маркировка кабелей в электрических установках под напряжением до 1000 В регулируется ГОСТ Р 50462-2009:

• в п. 6. 2.1 указывается, что нулевой проводник маркируется как N;
• пункт 6.2.2. гласит, что провод защиты с заземлением обозначается PE;
• в п. 6.2.12 сказано, что в электрике L является фазой.

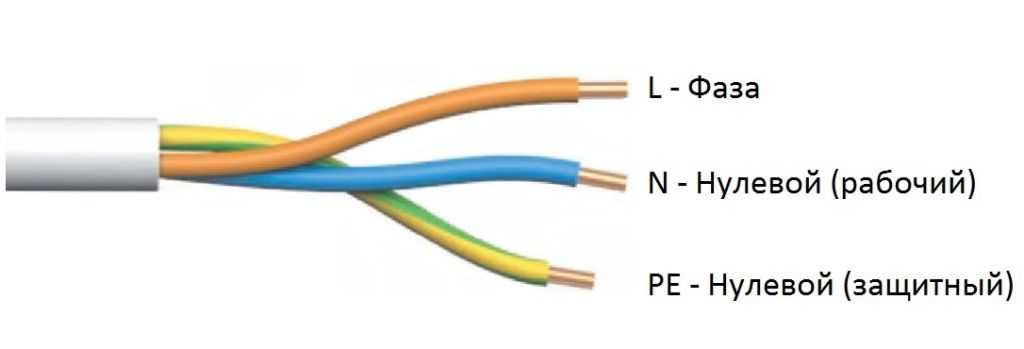

L – обозначение фазы

Обозначение L и N в электрике

В сети переменного тока под напряжением находится фазный провод. В переводе с английского слово Line имеет значение активный проводник, линия, поэтому маркируется буквой L. Фазные проводники обязательно покрываются цветной изоляцией, поскольку, находясь в оголенном состоянии, могут стать причиной ожогов, травм человека, возгорания или выхода из строя различного оборудования.

N – буквенный символ нуля

Знак нулевого или нейтрального рабочего кабеля – N, от сокращения терминов neutral или Null. При составлении схемы так маркируются клеммы коммутации нуля в однофазной или трехфазной сети.

PE – индекс заземления

Маркировка заземления

Если проводка заземлена, применяется буквенный маркер PE. С английского значение Protective Earthing переводится как провод заземления. Аналогично будут обозначаться зажимы и контакты для коммутации с заземляющим нулем.

Условия прокладки

В связи с тем, что для прокладки СИП не требуется никаких особых навыков, его можно выполнить и в домашних условиях, и собственными силами предприятия без привлечения специализированной организации. Прокладка может осуществляться как на опорах, так и на конструктивных элементах зданий и сооружений. Как правило, крепление к стенам выполнить куда проще, чем на отдельно стоящей опоре.

Поэтому рассмотрите, условия монтажа провода СИП на железобетонных опорах:

Так как самонесущий изолирующий провод имеет оболочку с изоляцией, важно обеспечить подвешивание, которое исключает повреждение диэлектрического слоя. Для этого устанавливаются пластиковые ролики, захваты и коуши, по которым провод может беспрепятственно перемещаться.
В процессе прокладки запрещено волочить СИП по земле или веткам деревьев, так как те могут повредить его изоляцию.
Для стыкования разных участков СИП используются герметичные зажимы прокалывающего типа

Благодаря такой конструкции можно осуществлять отвод линии от уже существующей даже под напряжением.
Перед фиксацией на опоре провод СИП обязательно должен вытянуться через подвижный элемент (для марок СИП от 1 до 3 при помощи динамометра до установки нормируемой нагрузки). После вытяжки его закрепляют в точках фиксации.

Все крепежные детали имеют заводское изготовление, поэтому их можно найти в комплекте с самонесущим изолирующим проводом, что значительно упростит задачу.

Рис. 6: Пример крепления провода СИП на опоре

Как окрашиваются провода фазы

Провод фаза – это те самые 220 вольт. Прикосновение к ним может вызвать сильный удар током, поэтому их принято окрашивать в яркие, контрастные тона.

Традиционная окраска фазного провода  — это красный или коричневый. Эта тенденция сохраняется во всех ГОСТовских кабелях, что позволяет без проблем определить необходимый кабель.

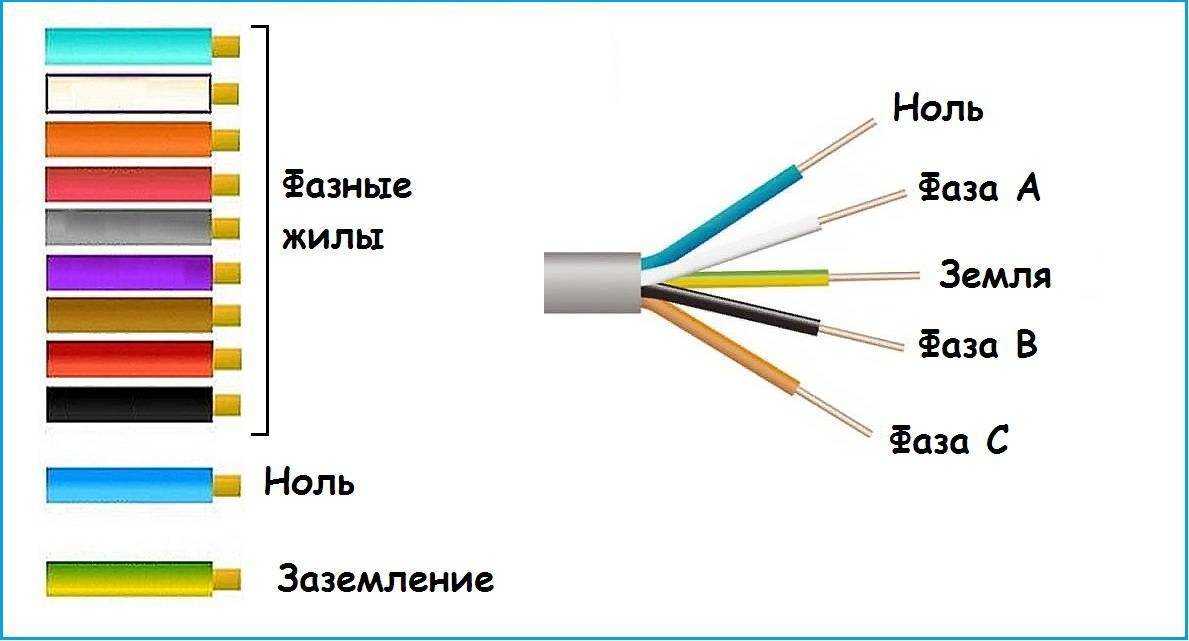

Маркировка проводов и кабелей для трехфазных сетей отличается. В частных домах и квартирах они практически не встречаются – это промышленный стандарт, но все же иногда их используют.

Трехфазное цветовое обозначение выглядит следующим образом:

• L1, иногда обозначается, как «А» — желтый;
• L2 (В) – зеленый;
• L3 (С) – красный.

По правилам устройства электроустановок (ПУЭ), цвет кабеля должен сохраняться во всей проводке и не меняться.

Маркировка проводов в трехфазной сети 380 В

Как и в однофазном варианте, трехфазная сеть может быть с заземлением или без него. Исходя из этого, выделяют трехфазную сеть с четырьмя и пятью жилами. Четырех проводная система 380 В включает три фазных (L) и одну жилу рабочего зануления (N). В пяти проводной системе добавляется жила защитного зануления (PE).

Цветовая маркировка жил в трехфазной сети следующая:

• Фаза A (L1) – провод в коричневой оболочке.
• Фаза B (L2) – провод в черной оболочке.
• Фаза C (L3) – провод в серой оболочке.
• Рабочее зануление (N) – провод в синей (голубой) оболочке.
• Защитное зануление (PE) – провод в желто-зеленой оболочке.

Фазные жилы в определенных случаях могут иметь другие цвета. Во избежание путаницы, применение синего и желто-зеленого цвета для их маркировки недопустимо.

Дополнительные требования

Поскольку и линии, и кабели могут быть выполнены с использованием различных кабельных изделий, существует ряд правил их соединения. Трехпроводниковый кабель следует подключать к пятипроводниковому, соблюдая цветовую маркировку от ведущего к ведомому. Соответственно, земляные и нейтральные цвета должны совпадать.

Подключение фаз в этом случае осуществляется с помощью шины объединительной панели. К нему подключаются три провода с одной стороны и один провод с другой стороны, который будет фазой в новом ответвлении.

При монтаже бытовых установок использование проводников с алюминиевыми или многопроволочными жилами запрещено по соображениям соблюдения правил техники безопасности. Следует использовать только кабели с одножильным медным проводником.

Цвет проводников в кабеле по ПУЭ 7, ГОСТ Р 50462 и ГОСТ 31996

п.1.1.29. Для цветового и цифрового обозначения отдельных изолированных или неизолированных проводников должны быть использованы цвета и цифры в соответствии с ГОСТ Р 50462 «Идентификация проводников по цветам или цифровым обозначениям».

Проводники защитного заземления во всех электроустановках, а также нулевые защитные проводники в электроустановках напряжением до 1 кВ с глухозаземленной нейтралью, в т.ч. шины, должны иметь буквенное обозначение РЕ и цветовое обозначение чередующимися продольными или поперечными полосами одинаковой ширины (для шин от 15 до 100 мм) желтого и зеленого цветов.

Нулевые рабочие (нейтральные) проводники обозначаются буквой N и голубым цветом. Совмещенные нулевые защитные и нулевые рабочие проводники должны иметь буквенное обозначение PEN и цветовое обозначение: голубой цвет по всей длине и желто-зеленые полосы на концах

Согласно ГОСТ Р 50462

(ГОСТ Р 50462-2009 (МЭК 60446:2007) Базовые принципы и принципы безопасности для интерфейса «человек-машина», выполнение и идентификация. Идентификация проводников посредством цветов и буквенно-цифровых обозначений)

В соответствии с таблицей А.1 приложения А. (ознакомиться с оригиналом таблицы)

Электрическая цепь переменного тока

• Фазный проводник однофазной цепи — Коричневый
• Фазный проводник 1 трехфазной цепи — Коричневый
• Фазный проводник 2 трехфазной цепи — Черный
• Фазный проводник 3 трехфазной цепи — Серый
• Заземленный фазный проводник однофазной цепи — Синий
• Заземленные фазные проводники трехфазной цепи — Синий
• Нейтральный проводник — Синий

Электрическая цепь постоянного тока

• Положительный полюсный проводник — Коричневый
• Отрицательный полюсный проводник — Серый
• Заземленный положительный полюсный проводник- Синий
• Заземленный отрицательный полюсный проводник- Синий
• Средний проводник- Синий

Защитные проводники и проводники, совмещающие функции защитных проводников:

• Защитный проводник— Желто — зеленый
• PEL-проводник — Желто — зеленый
• PEM-проводник — Желто — зеленый
• PEN-проводник — Синий
• Защитный проводник уравнивания потенциалов — Желто — зеленый

Согласно ГОСТ 31996

(ГОСТ 31996-2012 Кабели силовые с пластмассовой изоляцией на номинальное напряжение 0,66; 1 и 3 кВ. Общие технические условия)

В соответствии с таблицей 4 п.5.2.1.10 (ознакомиться с оригиналом таблицы).

При производстве кабелей по данному ГОСТу цвета в жилах будут следующие:

• Двухжильный кабель (2 жилы) — Серый* и Синий
• Трехжильный кабель (3 жилы) — Серый* , Синий и Зеленый- желтый
• или трехжильный кабель (3 жилы) — Серый* , Коричневый и Черный
• Четырехжильный кабель (4 жилы) — Серый* , Коричневый , Черный и Зеленый- желтый **
• или четырехжильный кабель (4 жилы) — Серый* , Коричневый , Черный и Синий
• Пятижильный кабель (5 жил) — Серый* , Коричневый , Черный, Синий и Зеленый- желтый **

Примечание: * — или натуральный цвет; **- по согласованию с заказчиком

Источник

Обозначение фазы (L)

Сеть переменного тока включает в себя провода, находящиеся под напряжением. Правильное их название – «фазные». Это слово имеет английские корни, и переводится как «линия» или «активный провод». Фазные жилы несут особенную опасность для здоровья человека и имущества. Для безопасной эксплуатации их покрывают надежной изоляцией.

Использование оголенных проводов под напряжением чревато следующими последствиями:

1. Поражение током людей. Это могут быть ожоги, травмы и даже смерть. 2. Возникновение пожаров. 3. Порча оборудования.

При обозначении проводов в электрике фазные жилы маркируются буквой «L». Это сокращение английского термина «Line», или «линия» (другое название фазных проводов).

Есть и другие версии происхождения этой маркировки. Некоторые специалисты считают, что прообразом стали слова «Lead» (подводящая жила) и Live (указание на напряжение). Подобная маркировка используется также для указания на зажимы и клеммы, на которые должны коммутироваться линейные провода. К примеру, в трехфазных сетях каждая из линий маркируется еще и соответствующей цифрой (L1, L2 и L3).

Действующие отечественные нормативы, регулирующие обозначение фазы и нуля в электрике (ГОСТ Р 50462-2009), предписывают помещать линейные жилы в коричневую или черную изоляцию. Хотя на практике фазные провода могут быть белыми, розовыми, серыми и т.п. В таком случае все зависит от производителя и изолирующего материала.

Как определить правильность подключения провода

Если вы не знаете, какого цвета фаза, чтобы определить, правильно ли соединены проводники, нужно определить фазный и нулевой провод: для этого потребуются специальные инструменты.

Проверка отверткой с индикатором

Это самый простой вариант для нахождения фазы. Без индикаторной отвертки не стоит приступать к замене светильников, монтажу выключателей или розеток. Работать с инструментом очень просто. Нужно коснуться отверткой провода, и если он под напряжением, то при нажатии на контакт сзади инструмента загорится лампа.

Световой сигнал означает, что была обнаружена фаза. Это самый простой и часто рекомендуемый электриками способ нахождения фазного провода. Стоимость отвертки невысока, поэтому позволить иметь ее у себя может любой человек. Однако есть свои недостатки, например, она может показывать напряжение там, где оно отсутствует.

Зачем нужна цветовая маркировка проводов и кабелей

Работы по монтажу и техническому обслуживанию электроустановок — это не только надежность, но и безопасность. Ошибки должны быть полностью исключены. С этой целью была разработана система цветовой маркировки изоляции жил, которая определяет, какие цвета относятся к фазе, нейтрали (нулю) и заземлению.

ПУЭ определяет допустимые цвета для проводников под напряжением следующим образом

• красный;
• коричневый;
• черный;
• серый;
• белый;
• розовый
• оранжевый; оранжевый;
• бирюзовый;
• фиолетовый.

Приведенный выше список содержит множество вариантов цветов проводов, но есть несколько цветов, которые используются только для обозначения нейтрального и защитного проводников:

• синий и его оттенки — это рабочий нейтральный проводник (ноль к N);
• желтый с зеленой полосой — защитное заземление (PE);
• желто-зеленая изоляция с синей маркировкой на концах проводников — комбинированный проводник (PEN).

Для заземления можно использовать проводники с зеленой изоляцией и желтой полосой, а для комбинированных проводников — проводники с синей изоляцией и желто-зеленой полосой.

Цветовая схема должна быть одинаковой для каждого контура в пределах одного блока. Разветвленные цепи должны быть выполнены проводниками одинакового цвета. Использование изоляции, не имеющей цветовых различий, демонстрирует высокую культуру монтажа и значительно облегчает будущие работы по обслуживанию и ремонту.
