Клеммы для соединения проводов: какие клеммники лучше и как с ними работать

Монтаж колодок и соединение проводов

Устанавливаются колодки на установленные дин-рейки, нажатием. Колодка приставляется к рейке местом крепления и защелкивается. По ДИН-рейке колодка двигается почти свободно. Есть колодки с механизмом защелкивания, как у автоматов защиты.

Для соединения проводов в колодке, с конца провода снимется изоляция на 10-12 мм. Винт колодки, если она винтовая, обычно откручен. Защищенный конец провода вставляется в колодку, винт прочно затягивается. В пружинных колодках чтобы вставить провод в гнездо, нужно оттянуть зажим, вставить провод в контактное гнездо и отпустить зажим. Вместо зажима может использоваться поворотный рычаг.

Клеммные колодки пружинного типа

Самыми распространенными колодками этого типа считаются самозажимные клеммники фирмы WAGO.

Серия WAGO выпускается в 2 вариантах:

1. PUSH WIRE (неразъемные одноразовые).
2. CAGE CLAMP (многоразовые).

Извлечь проводник из одноразовых клемм, не повреждая клеммник, невозможно. Многоразовые имеют удобный рычажок для освобождения проводника.

Данное оборудование широко применяется не только в промышленном производстве, но и в бытовых условиях. Особенно они популярны для осветительных сетей.

Зажим происходит при помощи пружины из стали, покрытой специальным хромоникелевым сплавом. Пружина сложной формы обеспечивает надежное, прочное соединение. Корпус, изготовленный из поликарбоната или полиамида, выдерживает широкий диапазон температур, стоек к воздействиям агрессивных сред.

Сами клеммники выполнены из луженой меди. Это значительно увеличивает контактное пятно, снижает переходное сопротивление, защищает от коррозии. Кроме этого, WAGO могут заполняться специальной смазкой, обеспечивающей дополнительную защиту от коррозии.

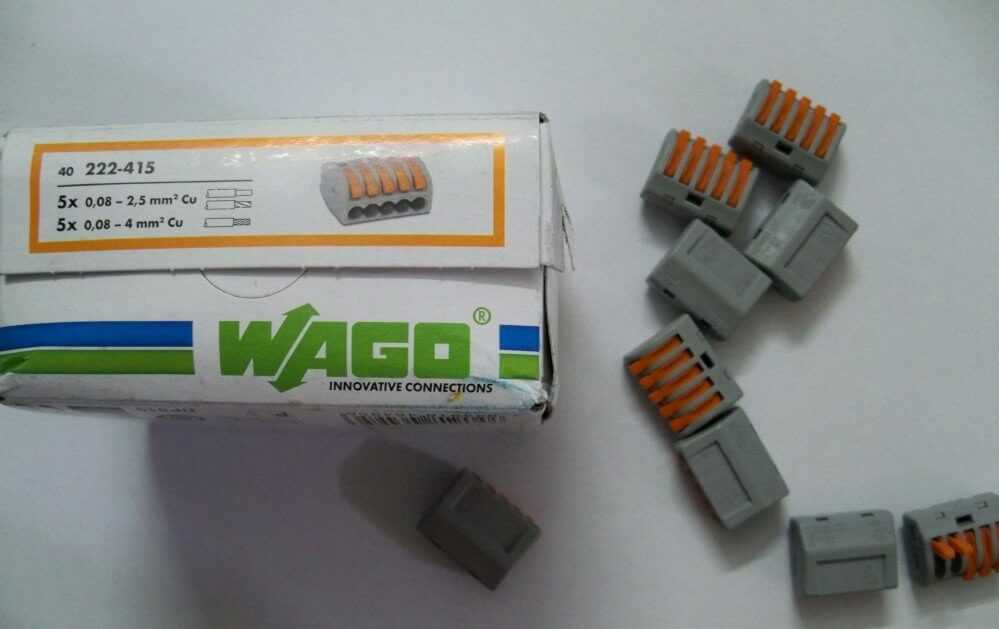

модель WAGO

WAGO способны соединять 2-8 проводников с диаметром 0,5-4мм2. Они рассчитаны на напряжение номинальное 220В и ток 32А.

Все пружинные бывают 2 исполнений – под DIN-рейку и обычного исполнения.

Под DIN-рейку клеммники применяются в пультах и шкафах управления, распределительных ящиках. Они применяются везде, где присутствует повышенная вибрация (например – машиностроительная, железнодорожная промышленность).

Phoniexcontact выпускает клеммники под DIN-рейку, рассчитанные на провода как с наконечниками, так и без них сечением до 35мм2. Существует возможность соединения до 50 проводов одновременно.

Основное преимущество оборудования Phoniexcontact – универсальность. Можно делать любые сборки. Все элементы легко состыковываются между собой.

Монтаж предельно прост и доступен:

1. Сначала нужно подготовить проводник – зачистить изоляцию примерно на 10-13мм.
2. Для подключения провода достаточно открыть при помощи обычной отвертки зажим, вставить проводник и извлечь отвертку. Контакт замкнется автоматически.

Преимущества пружинных соединений:

1. Наличие отдельного гнезда для каждого проводника.
2. Прочное, качественное соединение.
3. Низкое переходное сопротивление.
4. Возможность состыковки проводов из различных материалов.
5. Защита от коррозии, а также других внешних воздействий.
6. Не требуется специальных инструментов.
7. Не требуется специальных навыков.
8. Возможность многоразового применения.
9. Не требует ежегодного обслуживания.
10. Устойчивость к вибрациям.
11. Свободный доступ для измерительных инструментов.
12. Распределение потенциала (при необходимости) используя перемычки.

К недостаткам можно отнести не высокие допустимые токи.

Кроме таких известных брендов, как WAGO, Phoniexcontact аналогичное оборудование выпускают Legrand, АВВ.

Таблица:

Изготовитель	Тип	Характеристики	Цена,руб
WAGO	222-412	2х0,08 – 4мм2, 32А, медь	15,80
WAGO	222-415	5х0,08 – 4мм2, 32А, медь	31,50
WAGO	273-248	8х0.5-2.5 мм2, 24А, медь/алюминий с пастой Alu-Plus	21,70
WAGO	273-503	3х1,5-4 мм2, 32-24А. медь/алюминий	34,10
Phoenixcontact	ST 1,5 – 3031076	Проходная, 0,08-1,5мм2, AWG 28 – 16, Ширина: 4,2 мм, 17,5 А	22.97
Phoenixcontact	SP 2,5/ 1-L 3043019	Вставные,1 полюс , 0,08 мм2 – 4 мм2, AWG: 28 – 12, Ширина: 5,2 мм, Высота: 39 мм,24А	91.59

Производители

Немаловажную роль в выборе клемм играет производитель. Именно от него зависит подбор материалов для соединителя, а, следовательно, его устойчивость к напряжению. Некачественные колодки могут расплавиться. Проводку может замкнуть, что повлечет за собой непредвиденные последствия.

В среднем клеммная колодка выдерживает температуру до +105 °C. Клеммник на печатную плату отличается большей стойкостью к изменению температурного режима. Его предел составляет +250°C. Для большого напряжения в сети используются сверхпрочные, керамические клеммы для электропроводки. Их предел составляет до +300 °C

Потому важно правильно выбрать клеммник в зависимости от его предназначения

Помимо этого нужно правильно подобрать контакт соединителя к сечению проводника. Также немаловажную роль играют количество разъемов в клеммнике. Их следует подобрать по необходимому количеству. Незакрытый разъем потенциально опасен.

Сегодня большой популярностью пользуется производитель WAGO Kontakttechnik. Этот немецкий производитель зарекомендовал себя качеством и доступными ценами. WAGO известен во всем мире. Бренд применяется повсеместно в монтаже электропроводки. Чаще всего клеммы ваго используют для соединения проводов в распределительных коробках и при подключении светильников. На базе компании разрабатываются новейшие способы крепления к проводам. Это качество мирового значения.

Phoenix Contact – это большая компания по производству электрооборудования. Она также является одной из старейших. Продукция этой компании отличается немецким качеством и доступностью.

Weidmüller – компания что специализируется на автоматических системах. В числе ее продукции есть и клеммники. Продукцию этой компании часто используют при составлении DIN-рейки. Этот производитель узкого профиля позволит составить качественное соединение проводки.

Неплохо на отечественном рынке зарекомендовали себя китайские производители. Особенно популярны китайские производители Degson Electronic и Wanjie Electronic. Отечественные производители также неплохо себя зарекомендовали на рынке. Однако часто продукция отечественного производителя обходится потребителю значительно дороже, да и качество материалов не всегда конкурентное. Как правило, потребитель выбирает не дорогой и качественный немецкий клеммник. Это позволяет ему не рисковать проводкой.

Вот мы и рассмотрели существующие типы клеммных колодок для соединения проводов. Как вы заметили, на сегодняшний день рынок электротехнических изделий завален множеством разновидностей клеммников, благодаря чему можно выбрать подходящий вариант для собственных условий.

Будет интересно прочитать:

• Какие бывают кабель-каналы
• Какие бывают клеммы WAGO
• Лучшие производители розеток и выключателей
• Как провести электропроводку в доме

Сборка клеммника

Клеммники редко используют для подключения одиночных проводников, как правило это несколько фаз или цепей проходящих через одну общую сборку.

Однако эту сборку предварительно нужно правильно собрать из отдельных элементов. И здесь как раз таки есть свои нюансы и особенности, о которых не все знают.

Установка клеммы на Din-рейку операция простая, не требующая особых навыков. Но даже в этом деле можно совершить ошибку.

Запомните, клеммник всегда цепляется своим выступом именно сверху динрейки и защелкивается снизу.

При этом динрейки тоже бывают разные. Стандартная идет шириной 35мм.

Встречаются более мелкие или наоборот глубокие. Отдельные производители могут иметь в ассортименте целый модельный ряд.

Разновидности din-реек и их размеры:

Омега 3FC1FG1G1FOmega 3Omega 3AFOmega 3AC1

Поэтому если у вас клеммник почему-то не защелкивается и не встает нормально на свое место, дело скорее всего в неправильно подобранном основании крепежа.

Кстати, хорошие качественные модели имеют в своей конструкции несколько вариантов крепежа, под разные виды din реек.

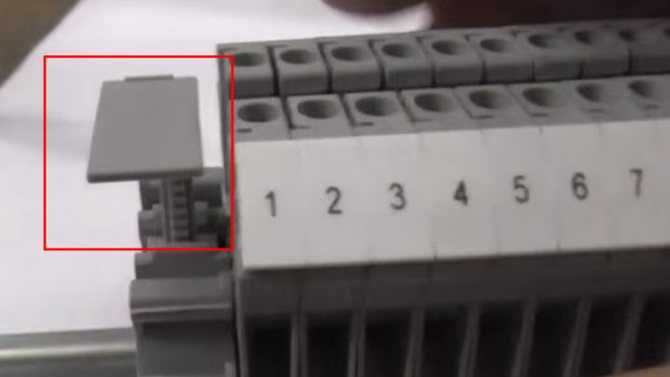

После защелкивания, некоторые виды клемм могут помимо основания еще сцепляться друг с другом. Ярко выражено это у производителя ABB.

Вы даже изначально может их собрать на весу, а уже потом группой защелкнуть на подготовленную площадку.

Обзор производителей и стоимость

клемма WAGO

В настоящее время, торговые предприятия представляют обширный ассортимент клемм, которые отличаются по ценовой категории и материальной базе.

Наиболее популярны следующие фирмы-производители:

1. WAGO. На торговом рынке наиболее популярные, так как отличаются надежностью и хорошим качеством. Долгий период эксплуатации. Отличается высокой стоимостью. В процессе изготовления применяется качественный материал.
2. ABB. Широкий ценовой диапазон, который зависит от качества необходимой детали.

Клеммы имеют широкий ценовой спектр, который устанавливает фирма-производитель.

Например, фирмы WAGO и ABB в своем ассортименте имеют следующие варианты:

1. WAGO1+1 (для одножильного или многожильного проводника). Стоимость 12рублей.
2. WAGO 2 (одножильного или многожильного проводника). Стоимость 15 рублей.
3. WAGO 5 (предназначен для одножильного или многожильного проводника). Стоимость 30 рублей.
4. Клеммная колодка фирмы ABB 10/10 R Стоимость 126 рублей.
5. Клеммная колодка фирмы ABB 10/10 R Стоимость 115 рублей.
6. Клеммная колодка Navigator. Стоимость 134 рубля.

Прежде, чем выбрать клеммы, стоит обратить внимание на вид монтажных работ и качество изготовление. Это поможет избежать дефектов в процессе передачи электрической энергии по проводникам, что является гарантом длительного срока эксплуатации компонента

LEGRAND

Винтовые коммутаторы этого производителя – самый популярный товар в этой категории. Латунные изделия покрыты никелем и могут надежно противостоять мощным перепадам температуры. Такие клеммы отличаются высокой прочностью и широким размерным рядом.

Чтобы при монтаже и эксплуатации было удобно различать провода, клеммы выполнены в разных цветовых вариантах

WAGO

Продукция французской фирмы гарантирует прочное соединение проводки разного вида и сечения. Устройства отлично сопротивляются возможной вибрации и растяжению и устанавливаются без спец инструментов. Основной материал французских клеммников – облуженная медь, дающая хороший контакт с низким сопротивлением. Некоторые модели заполнены антикоррозионным гелем.

Ассортимент продукции WAGO позволяет подобрать изделие под любую задачу

WIEDMULLER

Еще один европейский бренд предлагает полторы сотни моделей клемм. Основу ассортимента составляют винтовые соединения, выполненные по технологии DIN.

Клеммы WIEDMULLER

PHOENIX CONTACT

Немецкий производитель отличается отличным качеством продукции. Он предлагает более 200 видов различных коммутаторов для разных типов соединений. Среди представленных моделей есть устойчивые к повышенной влажности и взрывоопасности.

Клеммники PHOENIX CONTACT отличаются повышенной прочностью

Положительные и отрицательные стороны клеммных соединений

Широкую популярность в электротехнике клеммные колодки приобрели благодаря своим несомненным преимуществам:

• Максимально простые способы соединения от двух и более проводников с различным сечением типом металла. Для проводов предусмотрено отдельное гнездо, а в случае необходимости она легко извлекается из него. При других способах коммутации контакты были бы полностью разрушены в процессе разъединения, и все скрутки, пайку или сварку нужно выполнять заново.
• Безопасные соединения, благодаря качественным изолирующим материалам. Удар током исключается даже при непосредственном касании места соединения.
• Нет необходимости в специальном инструменте. Весь монтаж можно выполнить одной отверткой.
• Надежные крепления устойчивы к механическим и температурным нагрузкам, растяжениям и вибрациям.
• Эстетичные соединения смотрятся намного аккуратнее, чем намотанная изолента. Небольшие размеры дают возможность свободного размещения в распределительной коробке.

Существенным недостатком клеммных колодок считается их сравнительно высокая стоимость, в среднем от 10 до 12 рублей за единицу. В отдельном случае это не будет иметь значения, однако при больших объемах электромонтажных работ для приобретения соединителей потребуются более существенные затраты. По прогнозам, этот недостаток очень скоро исчезнет, благодаря развитию технологий и высокой конкуренции на рынке электротехнических материалов.

Определенные трудности могут возникнуть при монтажных работах в труднодоступных местах, куда свободно не просовывается не только рука, но даже пальцы. Однако этот недостаток касается не только клеммников, но и других видов соединений.

Не реже одного раза в год требуется подтягивание винтов. В противном случае площадь контакта будет уменьшаться, а сопротивление, наоборот, возрастет и вызовет нагрев места соединения. В результате искрения возникает коррозия металлических контактов и постепенная потеря проводимости.

Клеммники для соединения проводов

Клемма заземления: назначение и применение

Самозажимные клеммники

Монтаж кабельных лотков

Соединение медных проводов

Клеммы для соединения проводов — назначение, разновидности и особенности применения

Виды клеммников под DIN-рейку

Клеммник для соединения проводов

По принципу фиксации провода зажимы в клеммных колодках на дин рейку бывают винтовыми и пружинными. В первом случае токоведущая жила удерживается с помощью болтика. При монтаже его затягивают обыкновенной отвёрткой. Во втором – провод удерживается пружиной. Такое соединение так же требует осмотра и контроля, но не нуждается в протяжке.

Важно! Со временем крепления ослабляются. Поэтому несколько раз в год необходимо проверять их надёжность

При необходимости – затягивать. В противном случае из-за плохого контакта возникает риск пожара.

Наиболее распространена проходная клеммная колодка. Провода в ней подключаются параллельно. Выделяют 2 дополнительных вида таких клеммников: двухуровневый и трёхуровневый. Они имеют схожее строение и отличаются только количеством рядов (полок) для подключения. С точки зрения количества монтажных отверстий, клеммник может быть одно,- или двухпроводной. Модели на 3 или 4 линии также встречаются, но гораздо реже.

Двухуровневый клеммник

Провода

Далее, после того как все оборудование установлено, переходим непосредственно к подключению, а значит пришло время поговорить о проводах, применяемых при монтаже.

Обычно для этих целей используется медный многожильный провод типа ПуГВ (ПВ3) с одинарной ПВХ изоляцией, либо его зарубежные аналоги, например H07V-K.

Иногда, в частности для подключения электросчетчиков с трансформаторами тока , применяется моножильный ПуВ (ПВ1).

Имейте в виду, что заявленное сечение провода может не соответствовать фактическому, поэтому обращайте внимание на производителя. Старайтесь использовать продукцию только проверенных брендов

Из российских производителей кабельной продукции это «Дмитров-Кабель», «Электрокабель Кольчугинский завод», «Севкабель». Из иностранных брендов, в первую очередь, отмечу Lappkabel, Helukabel, Belden, Nexans.

Отдельно стоит сказать о промышленных интерфейсах. Для подключения по RS-485/RS-232 применяются кабели, специально предназначенные для этих целей.

Например КИПвЭВнг(А) -LS, представляющий из себя экранированную витую пару с многопроволочными медными жилами, причем этих пар может быть от 1 до 10. Или Belden 9841, который также представляет собой витую пару, имеющую общий экран из фольги и медной оплётки с наружней оболочкой из поливинилхлорида. Данные кабели имеют волновое сопротивление 120 Ом, что соответствует рекомендациям стандарта RS-485 (TIA/EIA-485-A).

В некоторых случаях, можно применить обычную компьютерную витую пару UTP или FTP.

Цветовая маркировка проводов

На данный момент не существует каких-то жестких требований к цветовой маркировке проводников, за исключением некоторых отдельных моментов, явно указанных в ГОСТ Р 50462-2009.

Так нейтральные проводники обязательно должны иметь синий (голубой) цвет.

Нулевые защитные проводники (РЕ) и проводники защитного заземления должны иметь желто-зеленый цвет. Не допускается применение по отдельности желтого и зеленого цветов.

Что касается остальных проводников, то опять же согласно ГОСТ Р 50462-2009 допускается использование черного, коричневого, красного, оранжевого, фиолетового, серого, белого, розового, бирюзового цветов.

Поэтому у различных производителей выработались свои внутренние стандарты цветовой маркировки. Я стараюсь для силовых цепей использовать белый цвет, для сигнальных — черный, в цепях постоянного тока для положительного полюса — красный, для отрицательного — синий. Хотя в ГОСТ Р 50462-2009 для цифровой маркировки цепей постоянного тока рекомендуется для положительного полюсного проводника коричневый цвет. Для отрицательного полюсного проводника предпочтительным цветом является серый.

Буквенно-цифровая маркировка проводов

Помимо цветовой, в щитах обязательна должна использоваться буквенно-цифровая маркировка. Нумерация проводников указывается на принципиальной схеме, согласно которой ведется монтаж, хотя иногда проектировщики пренебрегают этим.

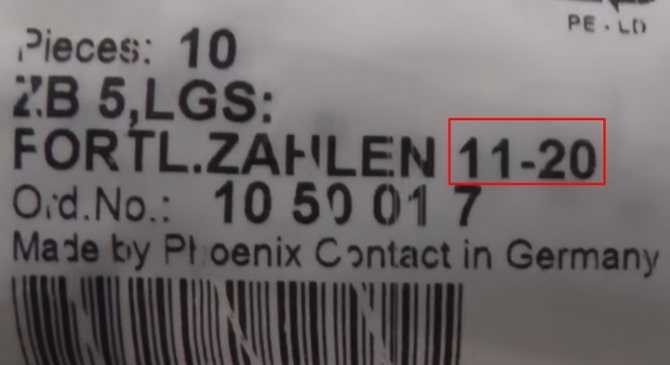

Для маркировки проводов и кабелей используются ПВХ-трубки или бирки, маркировка на которые наносится при помощи специального термопринтера, либо в случае его отсутствия просто от руки обычным маркером. Чаще применяются готовые наборы кабельных маркеров из полиамида или поливинилхлорида.

Для фазных проводников, при переменном трехфазном токе, вместо кабельных маркеров может использоваться цветная термоусадка. Для фазы А должна быть желтого цвета, фазы В — зеленого, фазы С — красного. Хотя такое цветовое обозначение вступает в противоречие с новым ГОСТом, согласно которому фазные проводники должны маркироваться серым, коричневым и черным цветами. Но термоусадку данных цветов найти очень затруднительно и все по прежнему применяют старые обозначения.

На этом заканчиваю данную статью  и уже в третьей, заключительной части, рассмотрим все оставшиеся вопросы.

Как правильно пользоваться клеммами WAGO

Выполняя проводку в доме, следует особо уделить внимание соединению проводов в распределительной коробке. Согласно ПУЭ в распределительных коробках допустимо использовать: скрутку с последующей пайкой, скрутку с последующей сваркой, клеммники и зажимы

В этой статье мы поговорим, как правильно использовать самые распространенные клеммники WAGO

Одноразовые клеммники WAGO серии 773 и 24773

Такие клеммники являются неразборными и предназначены для соединения одножильных медных и алюминиевых проводов. Различить какой WAGO

разъем серии773 предназначен для какого проводника очень легко:

Так для медных проводников внутри клеммы нет специального наполнителя (пасты). И корпус клеммы имеет цветное исполнение.

А Ваго разъем для соединения алюминиевых жил, имеет специальное наполнение, которое снимает и препятствует дальнейшему образованию оксидной пленки. А внешний корпус имеет либо серое, либо черное исполнение.

Соединение жил происходит очень просто. Для этого с помощью инструмента снимается изоляция определенной длины. Кстати насколько нужно зачистить жилу определить очень легко: на каждой клемме есть специальная мерка, где указана длина снимаемой изоляции.

Затем зачищенные жилы просто вставляются в разъем до упора. Все, соединение готово и не нужно производить никаких дополнительных мер по изоляции соединенного проводника.

Некоторые специалисты утверждают, что выполненное такими клеммами соединение можно «аккуратно» разобрать и потом повторно использовать. Так вот, так делать нельзя в принципе.

В процессе разборки такого соединения может повредится внутренний прижимной механизм и вновь собранное соединение может греться (из-за плохого контакта), что может привести к негативным последствиям.

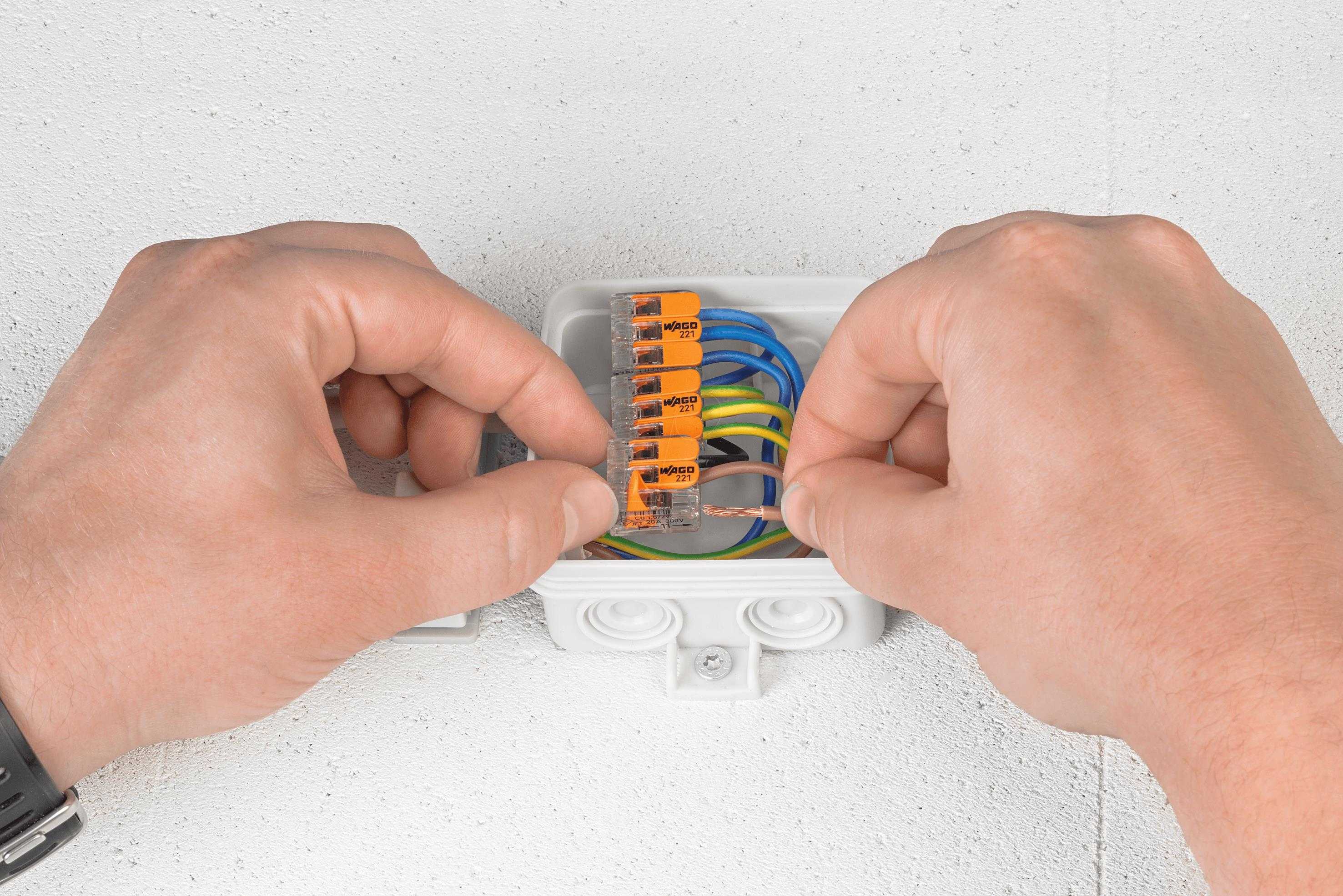

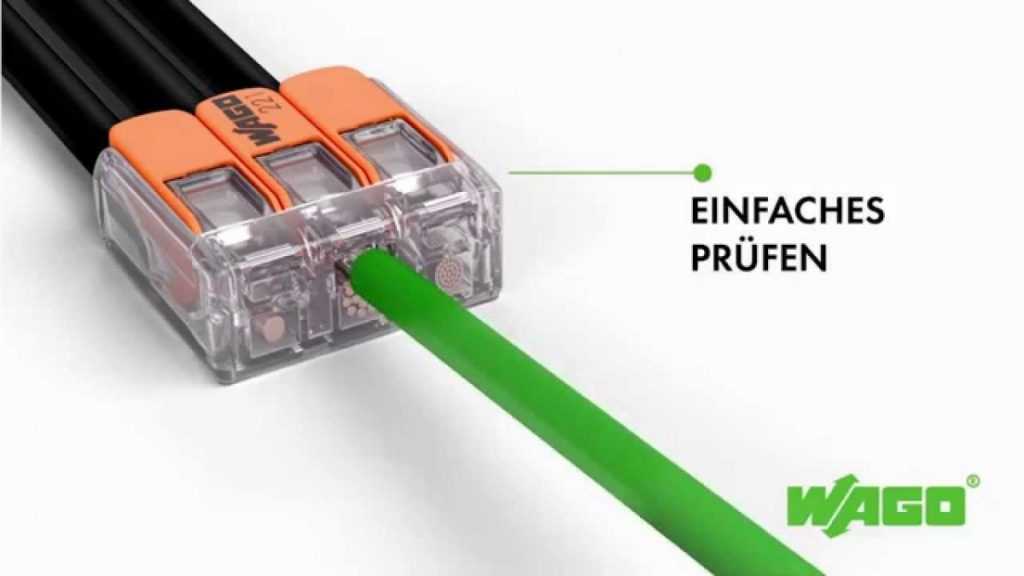

Многоразовые клеммники WAGO серии 222 и 221

Пожалуй, эти серии наиболее популярны среди мастеров из-за своей универсальности. С помощью таких клеммников можно соединять медные провода как многожильные, так и одножильные сечением до 4 квадратных миллиметра.

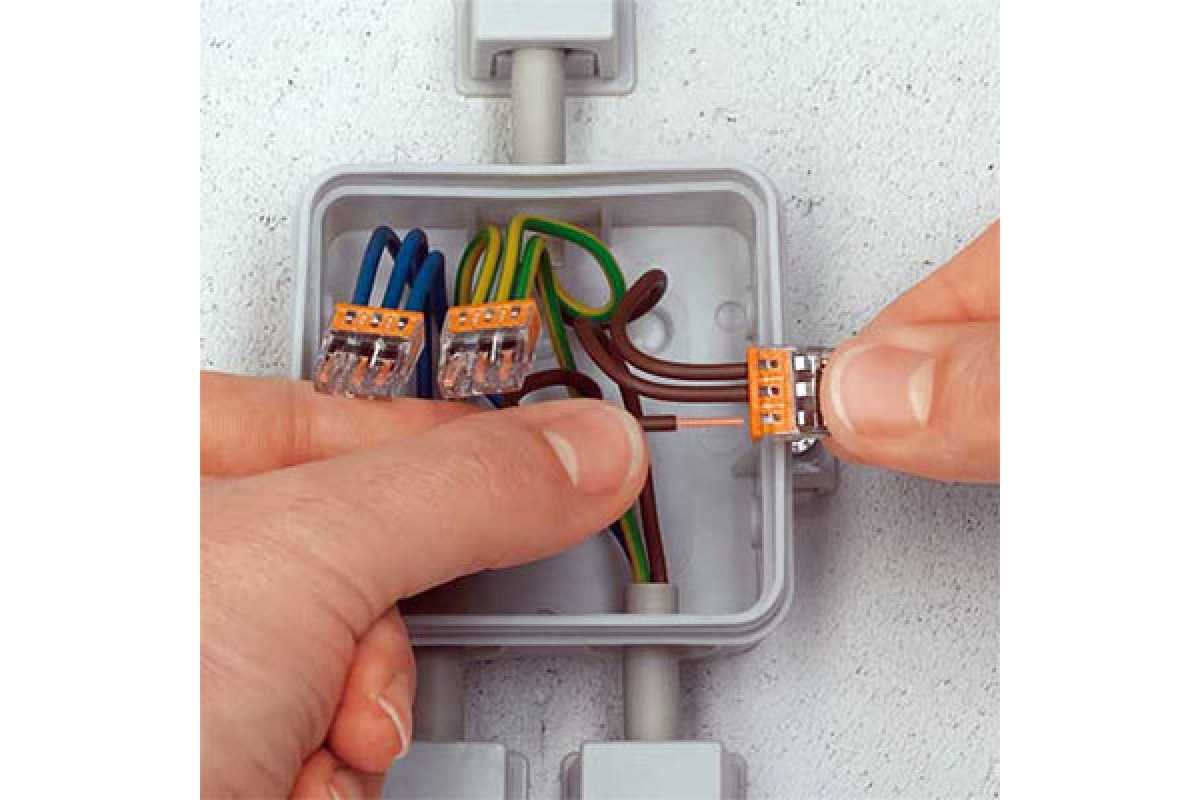

Процесс соединения выглядит следующим образом

Зачищаем жилу на необходимую длину (нужная длина указана непосредственно на корпусе самой клеммы);

Отжимаем рычажки на самой клемме;

Вставляем до упора зачищенный провод и опускаем рычажки на клемме.

Все наше соединение полностью готово.

В принципе с помощью клеммников серии 222 и 221

можно соединить и алюминиевые проводники и даже выполнить соединение алюминия и меди, но для этого придется приобрести специальную пасту и самостоятельно наполнить ею внутреннюю область клеммника.

Клеммники серии 224

Данная серия специально предназначена для соединения алюминиевых и медных проводников. Так как с одной стороны разъем наполнен специальной пастой для снятия окислов с алюминиевой жилы, а с другой стороны зажим CAGE CLAMP,

в котором надежно фиксируется как одножильный, так и многожильный медный провод.

Процесс соединения ничем не отличается от вышеописанного.

Заключение

Клеммы ваго — это идеальный вариант для монтажа линий освещения и линий с низкой нагрузкой. И такие соединения будут служить достаточно долго, единственное условие — это строгое соблюдение инструкции. Это все, что я хотел вам рассказать о том, как правильно пользоваться клеммами WAGO

Если статья оказалась вам полезна или интересна, то оцените ее лайком. Спасибо за ваше внимание!

Источник



Виды клемм

Клеммная колодка активно используется в различных сферах электромонтажа. Существуют клеммы как для отдельных пар проводов, так и для создания системных пар различных уровней.

По способу монтажа различают такие типы клемм:

• для соединения отдельных проводов;
• для печатной платы (применяют в электронике);
• для DIN-рейки;
• для кросс-модулей.

Дополнительно клеммные колодки различают по количеству рядов в одном соединении и по способу зажима проводов: прямые и угловые.

По типу строения клеммы делятся на:

1. Винтовые. Винт служит основным элементом крепления проводов, что видно на фото.
2. Разъемные. Кроме основного разъема для крепления проводов корпус имеет разъем для крепления к другим колодкам.
3. Нажимные. Провода фиксируются внутри и закрепляются нажатием на рычажок.
4. Барьерные. Наиболее стойкий к напряжению тип клеммника. Используется в местах с высоким напряжением.
5. Клеммники для DIN-рейки.
6. Проходные. Создают возможность двух параллельных подключений на одной колодке.

На видео специалистом рассматриваются несколько основных видов клеммных зажимов:

Краткий обзор разновидностей

https://youtube.com/watch?v=MAK59qD3CJ8

Клеммные колодки Wago

В последние годы рынок наполнился клеммниками зарубежного производства. Нужно отдать должное: технологически иностранные конструкции выглядят более совершенными по сравнению с отечественными изделиями. С ними удобнее работать – быстрее и проще выполнять соединения.

Но с точки зрения надёжности выполненных соединений зарубежным продуктом не всё так однозначно. В этом плане отечественный продукт зачастую выглядит предпочтительнее. Однако рассмотрим некоторые примеры.

Заслуживают внимания электрические клеммы производства компании WAGO. Инженерами фирмы изобретены несколько привлекательных конструкций, где обычная клемма превращается в удобный интерфейс для подключения: Push wire, Power cage clamp, Cage clamp.

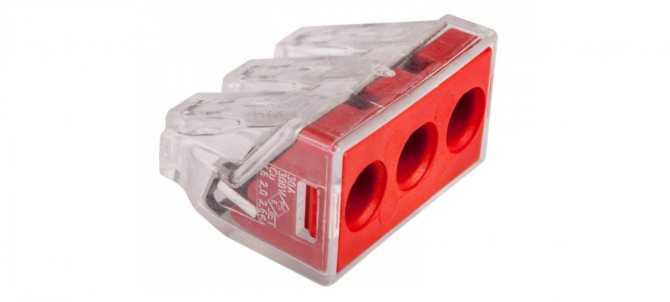

Push Wire

Технология Push Wire основана на использовании свойств жёсткости электрического проводника, за счёт чего и получают вполне надёжный контакт. Этот тип клеммников является наиболее подходящим для работы с одножильным проводом. Действительно, быстрый способ соединения Push Wire обеспечивает безоговорочно.

WAGO push wire

Достаточно лишь зачистить концевую часть провода (на 10-15 мм) и небольшим усилием протолкнуть зачищенный конец внутрь клеммы. А чтобы так же быстро извлечь проводник, его нужно вытягивать с одновременной прокруткой вокруг своей оси.

Разработаны два вида соединителей типа Push Wire: Под одиночный проводник. Под группу проводников. Конфигурация группового соединения рассчитана для работы с проводами меньшей жёсткости, чем в случае одиночного варианта. Здесь применяется несколько иная конструкция механического зажима.

Чтобы открыть доступ к отверстиям ввода проводника, необходимо приложить некоторое усилие к нажимной кнопке. Также есть модели Push wire без кнопки – под нажимное действие отвёрткой.

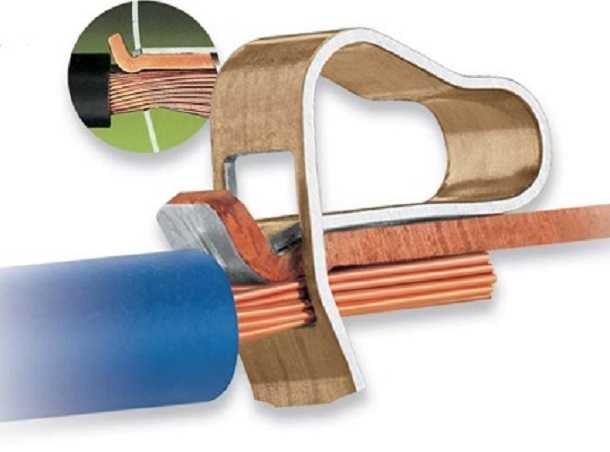

Универсальный Power cage clamp

Этот клеммник принадлежит к разряду универсальных разработок. Он изготовлен под любой тип электрического провода сечением 6 – 95 мм. Конструктивно Power cage clamp представляет собой, так называемую двойную клетку, где имеется пружинный пресс и токонесущая шина.

Подсоединение электрических проводников к таким клеммам выполняется при помощи ключа-шестигранника. Вращением ключа пружина поджимается, конец провода вставляется под пресс, затем ключом делается оборот против часовой стрелки. В результате пресс опускается и надёжно прижимает вставленный конец провода.

Наборный Cage clamp

Это уникальный (запатентованный WAGO) продукт, получивший характеристику наборного клеммника для проводов. Наборные клеммники WAGO рассчитаны под установку на провода сечением 0,5-35 мм2. Они удачно подходят не только для работы с одножильным проводом, но также с проводами многожильными, независимо от степени тонкости отдельных жил.

Действует Cage clamp просто: при помощи отвёртки (или специального рычага в других модификациях) пружинистый зажим поднимают, вставляют провод под токонесущую шину, после чего опускают зажим на место.

Несмотря на простоту конструкции, производитель утверждает: усилие зажима на контакте регулируется автоматически и напрямую зависит от сечения провода.

Cage clamp S

Вариант соединителя проводов, практически аналогичный выше описанному продукту. Но конструкция Cage clamp S всё-таки несколько иная. Особенность модификации «S» проявляется возможностью работать с клеммой этого типа без применения каких-либо инструментов электромонтёра.

Плюс к этому, наборный клеммник модификации «S» рассчитан под проводники достаточно высокой жёсткости – многожильные и одножильные. Также допустимо подключать на клемму провода с металлическими наконечниками.

Работать с Cage clamp S очень просто: концевая (зачищенная) часть проводника с некоторым усилием вставляется до упора, после чего соединение установлено.

Соединительным клеммам для проводов из серии Gage clamp S нашлось место практически во всех модификациях групповых многорядных клеммников. Их удобно применять на монтаже многочисленных слаботочных электрических линий. Однако также успешно закрытая конструкция Cage clamp S применяется в цепях высоких токов.

Есть две модификации полностью закрытой в изоляцию конструкции «S». Одна предполагает закрепление провода при отжиме пластины на фронтальном направлении. Другая рассчитана на исполнение бокового нажима отвёрткой на пружинистую пластину.

Маркировка клемм

В клеммнике собранном из большого числа наборных элементов, без соответствующих надписей и обозначений, очень не просто найти тот или иной разъем.

Это неудобно как на первоначальном этапе при монтаже проводников, так и при эксплуатации уже готового щита. Чтобы не запутаться куда какой проводник подключен, применяют специальную маркировку клеммных модулей.

При этом производители в разных пакетиках комплектуют разные цифры. Будьте внимательны при покупке. В одном могут идти цифры только от 1 до 10, а в другом от 11 до 20.

У каждого пакета свой номенклатурный номер и своя позиция в каталоге. Существует также универсальная маркировка вообще без цифр.

Все необходимые надписи на них делаются самостоятельно при помощи маркера. Вместо цифр можно подобрать также буквы L1, L2, L3, N, PE и т.д.

Но и на этом обозначение клеммника не заканчивается. Каждая большая сборка может иметь свое название, чтобы посторонний человек свободно ориентировался в схемах.

Для этого существует еще одна комплектующая деталь – держатели маркировки клеммных коробок. Вставляются он в те самые стопоры или фиксаторы, которые имеют универсальное применение.

Есть кстати виды стопоров, которые уже изначально в своей конструкции имеют такую площадку.

Устройство и сборка клеммной колодки

Каждый клеммник на дин рейку фиксируется с помощью защёлки, так, чтобы один плотно прилегал к другому. Между ними не должен оставаться зазор. Затем устанавливаются необходимые перемычки, торцевые изоляторы и фиксаторы. Не стоит забывать про маркировку. Провода подключаются с её учётом и в соответствии со схемой. Если клеммник винтовой, то перед операцией болтик необходимо ослабить. Во время проведения монтажных работ в обязательном порядке проверяется надёжность всех контактов.

Зачем нужен торцевой изолятор

С правой стороны отдельной ячейки клеммника можно увидеть токоведущие элементы прижимного механизма. Производитель намеренно оставляет их открытыми и не делает дополнительную перегородку. Объясняется это экономией материала и уменьшением габаритных размеров изделия. Когда клеммы собраны на din-рейке, каждая правостоящая сама собой закрывает токоведущие части левостоящей. Т.е. один клеммник является защитной крышкой другого, так для всей линейки, кроме последнего.

Торцевой изолятор

Для защиты крайнего правого клеммника от окружающей среды и случайного прикосновения человека применяют торцевые изоляторы. Они выполняют функцию боковой крышки и позволяют получить полностью изолированный со всех сторон ряд клеммников.

Важно! Торцевые изоляторы и клеммные колодки следует приобретать от одного производителя. В противном случае возможно их несовпадение по форме

Расчёт нужно вести из того, что на одну линейку клеммников требуется один изолятор.

Фиксатор или стопор клемм

При монтаже или затяжке винтовых клемм отдельные их ячейки могут начать разъезжаться на DIN-рейке по сторонам. В результате в конструкции образуются щели и зазоры. Через них внутрь могут попасть пыль и влага из воздуха. Допускать подобного нельзя. Для решения этой проблемы используются фиксаторы или стопоры клемм. Такие детали устанавливаются с обоих торцов линейки. Пренебрегать ими не стоит, ведь это может негативно сказаться на качестве монтажа и дальнейшей работе электрощита или установки.

Винтовые перемычки

Для электрического подключения между собой соседних ячеек клеммной колодки можно использовать короткий соединительный проводок. Но такое решение непрактично и занимает слишком много драгоценного места. Гораздо удобнее применять винтовые перемычки. Делается это в случае, если имеется один приходящий питающий провод, и от него необходимо распределить по потребителям множество отходящих, т.е. получить разветвление. Винтовые перемычки представляют собой металлическую полоску с отверстиями, которая устанавливается на клеммную колодку. Они выпускаются различной длины. При желании их можно укоротить пассатижами до нужного размера.

Пломбировка клемм

При сдаче электрощита в эксплуатацию может возникнуть необходимость в предотвращении к нему несанкционированного доступа. Такие требования часто выдвигают поставляющие электроэнергию организации. В этой ситуации на ряды клеммных колодок устанавливаются защитные кожухи из прозрачного оргстекла. Они удерживаются на месте с помощью гаек с отверстиями для навешивания пломб. Право на монтаж/демонтаж последних имеют только контролёры вышеуказанных организаций.

Внимание! Следует следить за целостностью пломб и не допускать к ним посторонних лиц. Обрыв пломбы или её повреждение может послужить основанием для санкций со стороны поставщика электроэнергии

Особенности монтажа

Соединение проводов и кабелей с помощью клеммника, дело достаточно простое, не требующее каких-то специальных навыков. Подбирается нужная колодка с ячейкой наиболее подходящего размера, после чего внутрь вставляются жилы, зажимаемые винтами.

Предварительно с концов жил снимается изоляция, на расстоянии 5-7 мм, после чего вся токопроводящая поверхность тщательно зачищается. Многосекционные колодки при необходимости разрезаются на требуемое количество сегментов. В винтовые устройства не рекомендуется зажимать алюминиевые провода, поскольку такие жилы могут быть передавлены винтом.

Если же все-таки возникла необходимость соединения и подключения алюминиевых жил именно этим способом, в этом случае при затягивании винтов нужно соблюдать особую осторожность. Следует учитывать, что алюминий считается текучим материалом, и через некоторое время под действием значительного давления контакт ухудшается и постепенно пропадает совсем

В такой ситуации велика вероятность перегрева и даже возгорания проводника. В связи с этим, рекомендуется все соединения с алюминиевыми жилами подтягивать не реже одного раза в год.

Разъемные клеммники для печатного монтажа

Разъемные клеммники для печатного монтажа – это самая обширная категория клемм PCB, и включает более 4000 различных моделей и модификаций. Главное отличие от стандартных винтовых зажимов – разъемные клеммники состоят из 2 и более частей, объединенных в общую систему. тип соединения может быть любой, например:

• кабель-плата,
• кабель-кабель,
• межаплатные соединения (плата-плата),
• кабель-панель.

Для подключения проводников в таких клеммах используется как винтовой, так и безвинтовой (пружинный) зажим. Разъемные клеммы используются в приборах с быстросъёмными модулями для простоты обслуживания и ремонта. Варианты с пружинным зажимом также применяют в вибронагруженных приборах.

Рассмотрим ключевые особенности разъемных клемм на примере Wanjie Electronic,  Phoenix Contact и других крупных производителей терминальных блоков.

Выводы и полезное видео по теме

Представленный видеоматериал расширит ваши знания о видах клемм и способах их монтажа.

Электромонтажные работы редко обходятся без применения описанных аксессуаров. Казалось бы, это мелкие детали, от которых легко отказаться, заменив технологичное соединение обычным скручиванием проводов.

Только вот практика электротехники отмечена массой случаев, когда именно банальная скрутка проводников вместо надёжного клеммного соединения приводит к трагическим последствиям.

Имеете опыт использования клемм для соединения проводов? Или остались вопросы по теме? Пожалуйста, делитесь своим мнением и оставляйте комментарии. Блок для связи расположен ниже.
