Колпачки сиз: правильное применение для скрутки проводов

Колпачки СИЗ — 8 видов

СИЗ — расшифровывается как соединительный изолирующий зажим. Данный вид колпачков пришел к нам с Запада. В Америке именно это соединение и способ изоляции проводов считается наиболее распространенным.

Причем выбор у зарубежных потребителей, гораздо более богатый чем у нас с вами.

Наши производители фактически выпускают только два вида СИЗов:

обычные гладкие СИЗ
колпачки СИЗ с крылышками

На Западе, что называется, можно подобрать на все случаи жизни. Непонятно, почему китайцы до сих пор не подсуетились, и не начали изготавливать для нашего рынка то же самое.

Вот основные 8 видов колпачков СИЗ которые там можно встретить (взято отсюда).

Это классический и усиленный (с крылышками) СИЗ, который всем нам знаком:

СИЗ с улучшенной формой колпачка, обеспечивающий более комфортную работу при закручивании:

Колпачок СИЗ с низкопрофильной конструкцией для работы в ограниченном пространстве или маленьких распредкоробках:

Низкопрофильная конструкция с крылышками для усиления крутящего момента:

Следующий колпачок весьма спорное решение на мой взгляд, но его также выпускают. СИЗ для соединения алюминиевых проводников с медными. Колпачок заполнен специальным антиоксидантом предотвращающим окисление:

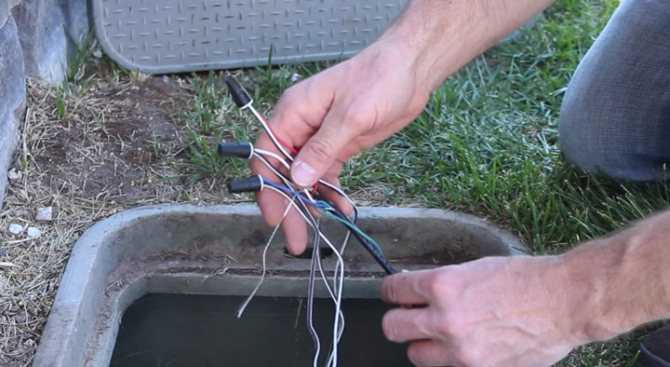

Влагозащищенные зажимы, которые можно устанавливать на провода в распредшкафах на фасаде дома, или влажных помещениях и даже непосредственно в земле на огороде:

Они содержат 100% силиконовый герметик, который защищает от влаги и коррозии.

Полностью отпадает необходимость в термоусадке или герметичной изоляции мест соединения.

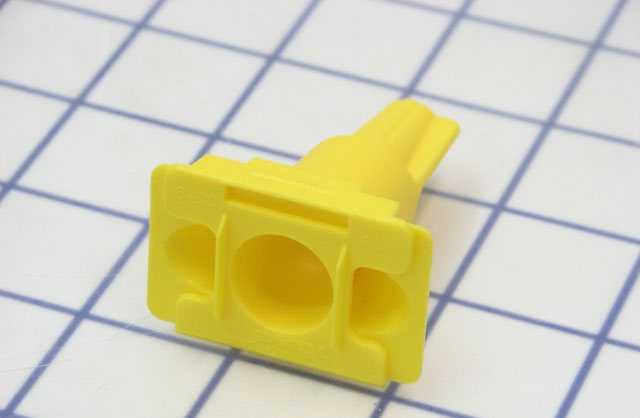

СИЗ с отверстием в верхней части колпачка.

Это вовсе не дефект, как может показаться на первый взгляд, а зажим специально предназначенный для скрутки заземляющих проводников. Один из них как раз выводится наружу через отверстие и подключается к корпусу щитка или оборудования.

Встречаются и подобные зажимы, где провод поджимается не пружинкой, а винтовым соединением.

Есть еще устройство — коннектор заполненный силиконом.

Внутрь него помещается любой колпачок СИЗ с проводами.

После этого, данную скрутку спокойно можно считать водонепроницаемой и размещать под землей — на огороде, возле поливалок, при вводе в дом и т.д.

Преимущества и недостатки колпачков

Соединительные изолирующие зажимы имеют несколько существенных преимуществ.

Положительные стороны такие:

Полимерная оболочка выполняет 3 защитных функции: механическую, противопожарную и электроизоляционную. Это выделяет данное изделие среди прочих видов изоляции.
В отличие от гильз и наконечников СИЗы можно многократно использовать.
С помощью таких колпачков довольно просто обновить старые скрутки.
Нет необходимости в применении особых инструментов.
Монтажные работы не занимают много времени и не требуют особых навыков.

О недостатках тоже следует упомянуть:

СИЗы неприменимы к многожильным проводам.
За некоторым (и то сомнительным) исключением в основном эти приспособления не рассчитаны на соединение меди с алюминием.
Лишь специальный (влагозащищенный) вид колпачков позволяет не бояться влажной среды. В других случаях влагу нужно обязательно учитывать.
Это соединение не обеспечивает максимально надежную фиксацию.
Габариты соединения могут создать неудобство.

Так что к выбору этого зажима необходимо подходить, учитывая все плюсы и минусы.

Данные соединительные зажимы удобны и практичны. Их можно подобрать к разным проводам. Монтаж исключает необходимость в квалифицированной помощи. Однако следует учитывать обстоятельства, при которых их использование нецелесообразно.

Предназначены для соединения и фиксации в скрутке медных проводов
Каждый размер имеет свой цвет корпуса для удобства идентификации
Контактная часть: стальная оцинкованная пружина
Материал корпуса: полипропилен, не содержит галогенов
Термостойкость изоляции: 105 °С
Корпус из прочного термопластика устойчив к агрессивным воздействиям окружающей среды
Пружина конической формы обеспечивает надежный захват и удержание скрутки проводов на протяжении всего срока эксплуатации
Корпус полностью изолирует скрутку проводов
Гарантированное качество и надежность электрических соединений
Не требуют использования специального инструмента. Зажим навинчивается на предварительно зачищенные и скрученные вместе концы проводов. Скрутка проводов и последующее навинчивание производится по часовой стрелке до упора
Возможность многократного использования
Быстрый, легкий и безопасный монтаж

Вопросы и ответы

Для сборки электрических схем всегда возникает необходимость в прочном проводов и кабелей между собой.

Выделяют следующие способы соединения кабелей:

обычная скрутка;
скрутка с использованием изоляционной ленты;
скрутка с использованием сварки;
соединение с помощью паяльной лампы;
соединение с использованием самозажимных клемм;
винтовое соединение;
скрутка с помощью клеммников и винтовых колодок;
изолирующие колпачки для скрутки проводов.

Соединение проводов с помощью колпачков

Самыми популярными из этих способов являются обычная скрутка и спайка кабелей. Однако они имеют свои недостатки. Обычное скручивание не позволяет надёжно зафиксировать провода и повышает шансы их окисления. Спайку кабелей же невозможно произвести без удаления определённой части кабеля, что не всегда удобно. Также существует такая вещь как ПУЭ (правила устройства электроустановок). В данных правилах чётко указан запрет на использование простой скрутки, провода надо сваривать или спаивать друг с другом, а применение сварочного аппарата или паяльной лампы может занять достаточно много времени.

Одной из лучших альтернатив для соединения кабелей на сегодняшний день являются колпачки СИЗ.

СИЗ расшифровываются как соединительные изолирующие зажимы. Внешняя часть таких колпачков выполнена из изолированного термостойкого пластика конусообразной формы, который способен выдерживать как высокие температуры (например, при перегреве кабеля), так и низкие (очень удобно при монтаже электрической проводки в условиях сильного мороза). Внутри колпачка находится металлическая пружина-зажим. Когда провода вставляются внутрь, пружина немного раздвигается и обхватывает кабель, таким образом, надёжно фиксируя его внутри колпачка. Наружная часть при этом надёжно защищает скрутку от попадания влаги и любого механического воздействия.

Внутри колпачков — спираль, которая сжимает соединяемые провода

Преимущества и недостатки

Такой соединитель удобен и практичен, поэтому имеет следующие преимущества:

Доступная цена.
Вероятность самовозгорания электрической проводки отсутствует. Это объясняется тем, что для изготовления СИЗ применяется негорючий материал и там, где была произведена скрутка самовозгорание невозможно.
Быстрая и простая установка изделия.
У колпачков существует огромный выбор цветовой гаммы. Поэтому если провод не обозначается по цвету, то промаркировать его можно с помощью такого колпачка. Например, пометить стандартными цветами фазу и ноль.

Но СИЗы обладают и некоторыми недостатками:

нет возможности соединять алюминий и медь;
недостаточно сильная фиксация и изоляция.

Подведя итог и взвесив все за и против, хотелось бы отметить, что использовать соединительные изолирующие зажимы СИЗ рационально при соединении токоведущих жил в распределительной коробке, а также при подключении светильников (например, люстры на потолке). Напоследок рекомендуем просмотреть полезное видео

Все соединения проводов необходимо правильно изолировать. От этого зависит, прежде всего, безопасность человека, надежность контакта, отсутствие утечек тока на землю и исключение короткого замыкания. В одной распределительной коробке укладываются несколько скруток (соединений) и нельзя допустить, чтобы между ними мог появиться контакт. Также изоляция соединений проводов защищает от появления следов окисления и коррозии на поверхности металлов. Существует несколько способов изоляции проводов, которые ниже мы разберем.

Как изолировать провода?

Это можно сделать с помощью:

термоусаживаемой трубки;
обычной ПВХ изоленты;
изолированных клемм.

1. Изоляция соединений проводов с помощью термоусаживаемой трубки.

Сегодня термоусаживаемую трубку можно купить в любом магазине радио- и электротоваров и в последнее время она становится очень популярной. Она выпускается разных диаметров, не токсична, не поддерживает горения, режим ее эксплуатации от -55 0 С до +105 0 С и рабочее напряжение до 1 кВ.

Здесь вам потребуется промышленный фен для усаживания трубки на жилы. Однако он стоит дорого и дома его себе многие не могут позволить. Поэтому выходят из этой ситуации с помощью зажигалки.

Во время соединения проводов часто приходится одевать термоусаживаемую трубку заранее. Помните это, иначе придется разбирать соединение.

Отрезаем трубку с запасом, чтобы свободные участки выступали с обоих сторон оголенной части провода минимум по одному сантиметру.

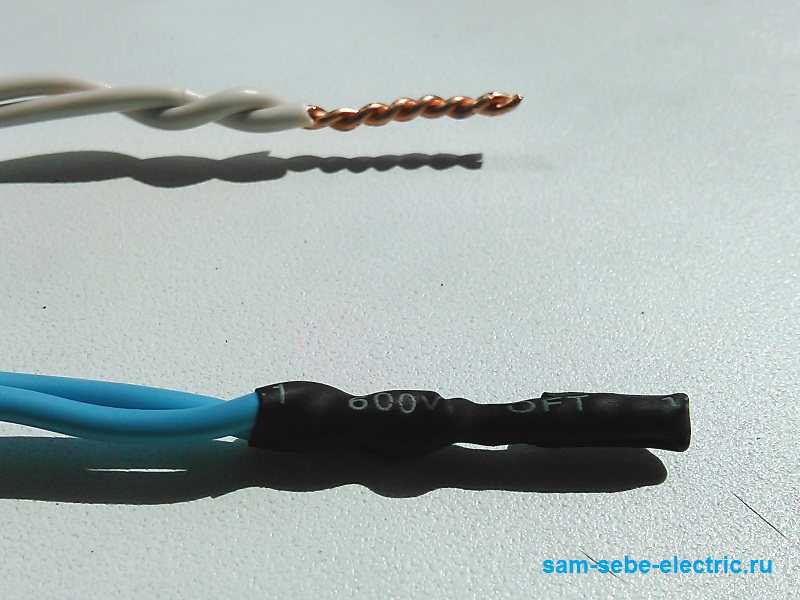

Одеваем термоусаживаемую трубку на скрутку. На фото видно, что она предназначена для применения в сети напряжение до 600 В и при температуре до 125 0 С.

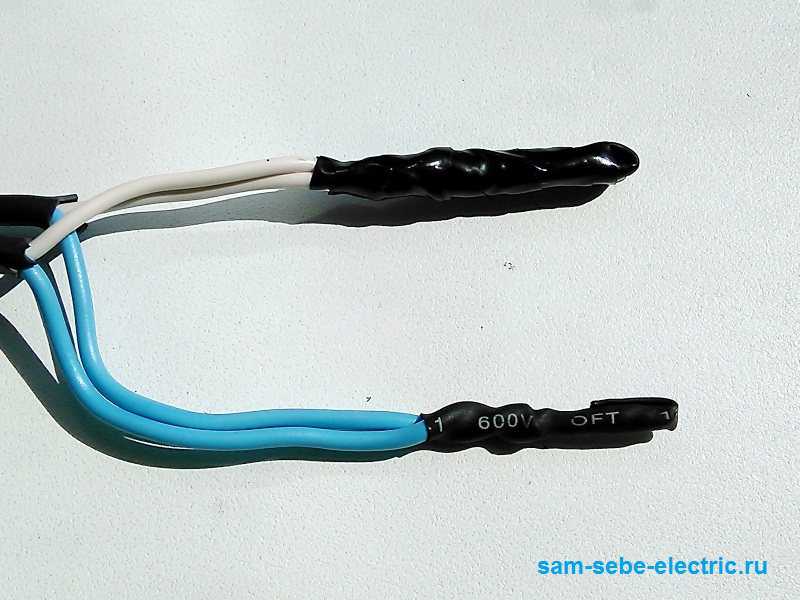

С помощью фена или зажигалки усаживаем на место. Вот и все — это быстро, надежно и недорого.

2. Изоляция соединений проводов с помощью обычной изоленты ПВХ.

Изоляционная лента это пожалуй самый распространенный материал, который используется в изоляции скруток и других соединений . Она доступна и часто стоит недорого.

Стоит отметить, что для надежной изоляции проводов не подойдет любая изолента. Большинство продаваемой изоляционной ленты пригодно только для намотки на ручку лопаты или на клюшку, но не для электрики.

Если ваши скрутки находятся в распределительной коробке, которая будет заштукатурена, то потратьте лишние 100-200 рублей на качественную и надежную изоленту, например, 3M Scotch . Одного мотка вам должно хватить. Это позволит вам получить надежную изоляцию проводов и избежать разные ЧП.

Как я изолирую провода с помощью изоляционной ленты:

Начинаю мотать со штатной изоляции жил немного под углом так, чтобы намотка двигалась к концу скрутки…

Продолжаю мотать пока не выйду за пределы скрутки и не получится пустая трубочка длиной равной ширине изоляционной ленты…

Затем этот пустой участок скрученной изоленты сгибаю и укладываю вдоль скрутки в обратном направлении. Затем продолжаю мотать изоленту под углом, но уже в сторону штатной изоляции провода…

На завершающем этапе отрезаю лишнюю изоляционную ленту. Такой способ намотки служит долго и тут нет проблем появления оголенного самого кончика скрутки.

3. Изоляция соединений проводов с помощью изолированных клемм.

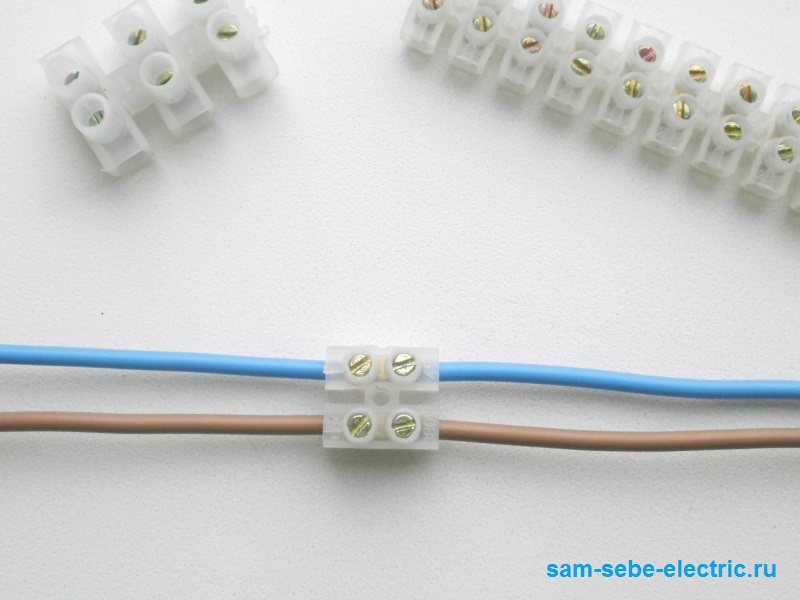

Этот вариант изоляции подразумевает собой применение разных соединительных клеммников, которые имеют диэлектрический корпус. Это винтовые зажимы ЗВИ, соединительные изолирующие зажимы СИЗ, универсальные самозажимные клеммы Ваго.

Если выполнять соединения проводов в распределительной коробке с помощью данных материалов, то тогда не придется место соединения дополнительно изолировать. Все перечисленные клеммы уже хорошо изолированы.

Выше мы разорались как и чем изолировать провода. А вы чем это делаете?

Улыбнемся:

Правильное выполнение скрутки

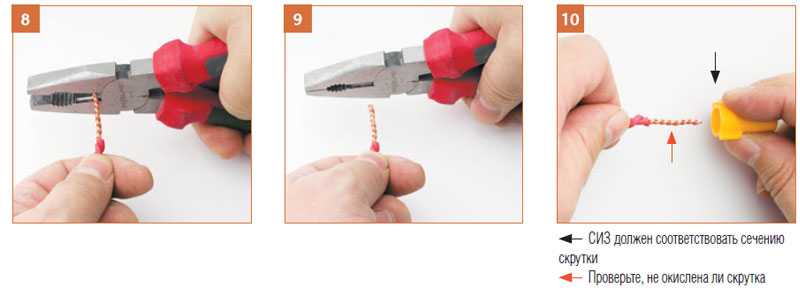

Накрутить колпачки СИЗ на предварительно подготовленные концы жил легко. Не нужен специальный инструмент или приспособления. Два способа:

Без предварительного скручивания.
1. зачищенные жилы складываются и выравниваются по обрезу изоляции;
2. одновременно или поочередной обрезкой концов жил выравнивается их длина. Она должна быть равной глубине отверстия корпуса (10-12 мм);
3. одной рукой удерживая провода, другой рукой накручивают колпачок по часовой стрелке до срабатывания пружинки;
4. завершается скрутка подкручиванием корпуса до упора руками или при помощи инструмента.
Фиксация предварительно скрученных проводников:
1. зачищенные и выравненные жилы туго скручиваются и укорачиваются на нужную длину обрезкой, направление скручивания должно совпадать с направлением вращения зажима;
2. накручивается корпус.

Выбор способа зависит от сечения проводников. Тонкие провода лучше предварительно скручивать. Есть мнение, что зачистку жил при предварительном скручивании лучше выполнить немного длиннее, чем этого требует СИЗ. Увеличение числа витков повысит плотность контакта за счет увеличения площади соприкосновения жил. Оголенный участок изолируют изолентой или термоусадочной трубкой.

Закручивание СИЗ должно быть аккуратным, но максимально сильным. Он должен прочно удерживаться на скрутке. Его невозможно сорвать руками при тянущем усилии вдоль оси проводов. Использовать колпачки СИЗ для соединения удобно, но нужно знать и выполнять некоторые правила:

Применять соответствующие сечению соединяемых проводов зажимы. Слишком маленький диаметр отверстия не позволит завести в него весь пучок жил. Слишком большой не создаст плотного контакта, не зафиксирует провода в зажиме. Скрутка будет греться, если вообще обеспечит контакт;
Обеспечить плотное скручивание проводов. Нельзя допустить, что бы ток нагрузки протекал через металл пружины, нагревая ее. Потеря пружинистости превратит СИЗ в простую скрутку;
Запрещается применение СИЗ для соединения медного и алюминиевого провода. Это делается другим способом.

Нельзя зачищать изоляцию пассатижами или кусачками. Если нет специального инструмента, изоляцию аккуратно удалить ножом, не допуская повреждения поверхности жилы.

Плюсы и минусы способа

Колпачки СИЗ дают много преимуществ электромонтеру:

Не требуется использование дополнительного оборудования или инструмента. Простота и экономичность монтажа, нет потребности в отдельном изолировании;
Корпус, изготовленный из негорючей теплостойкой пластмассы, одновременно обеспечивает три вида защиты контакта:
- Механическую;
- Электроизолирующую:
- Противопожарную.
По сравнению с другими способами соединения предоставляется возможность:
- Разъемного стыка;
- Повторного неоднократного использования соединителя.
Легализация скруток старой проводки до или после проверки пожарным инспектором. Вскрываются коробки, удаляется старая изолента, на скрутку накручивается новый СИЗ. Если направление скрутки не совпадает с направлением вращения колпачка, ее придется переделать.

Имеются и недостатки:

Главный – невозможность соединения многожильного мягкого провода;
Требует тщательного подбора типоразмера;

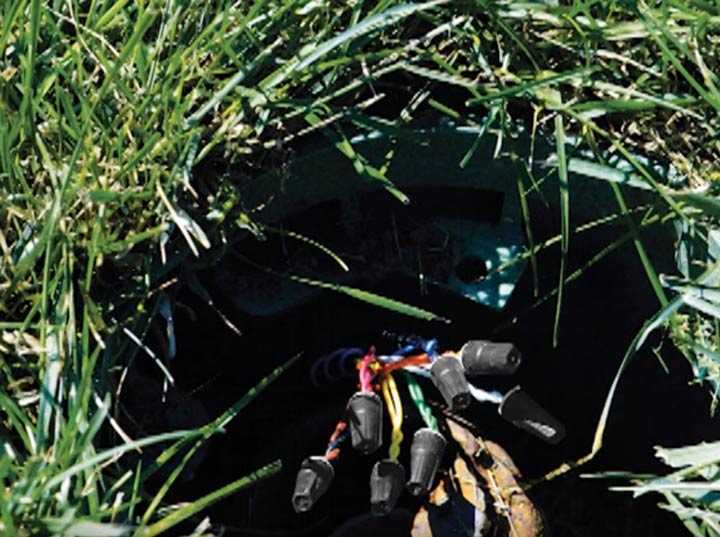

Не герметичный стык. Недопустимо выполнять для уличной проводки. Обматывание места стыка вместе с колпачком изолентой, в какой-то мере препятствует скоплению влаги внутри корпуса;
Относительно большие габариты. Колпачки СИЗ занимают много места внутри распределительной коробки.

Сфера применения

Колпачки СИЗ используются для создания соединений при монтаже электрических сетей внутри общественных и жилых зданий и сооружений. Применение в производственных, сырых или с химически активной средой, возможно при размещении скруток в защищенных распределительных коробках.

Для надёжности электрического контакта соединяемых с помощью скрутки проводов необходимо, чтобы поверхности проводников плотно соприкасались, прижимаемые друг к другу с определённой силой.

Поскольку данное усилие в скрутке обеспечивается силами натяжения и упругости скручиваемых проводников, то со временем из-за тепловых расширений и сжатий, а также из-за усталости металла и деформации в металлической структуре данный вид соединения теряет свою прочность и надёжность.

Поверхности в периодически образовывающихся зазорах покрываются оксидной плёнкой и коррозионными соединениями, что ухудшает проводимость соединения, поэтому скрутка в «чистом» виде не разрешена ПУЭ.

Колпачки СИЗ для скрутки проводов

Колпачки СИЗ
— это соединительные изолирующие зажимы, которые сделаны из не подверженному горению пластиката. Внутри таких колпачков располагается коническая пружинка из металла.

Когда их с небольшим усилием наворачивают на скрутку, пружина раздвигается и сжимает провода, а оболочка из пластика даёт надёжную электро изоляцию, а также механическую и противопожарную защиту.

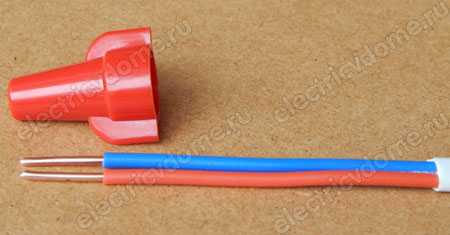

Колпачки СИЗ являются коническими деталями с металлическими втулками, внутри на которых имеется резьба. Вставив два провода в эту деталь и повернув её пару раз — провода будут надежно соединены. При необходимости это соединение можно без малейших проблем разобрать.

Соединительные колпачки производятся разных размеров для проводов от 0.5 до 1.6 миллиметров в диаметре.

Как правило, цвет колпачка соответствует определённому диаметру и размеру соединяемых проводов для которых он предназначен. Благодаря использованию соединительных колпачков достигается надёжное соединение проводов без применения дополнительных инструментов.

Колпачки СИЗ
характеризуются поперечным сечением суммарно скручиваемых проводов. Это сечение выражается номером СИЗа от 1 до 5. Эта цифра характеризует сечение и количество скручиваемых жил.

Марка	Количество и сечение жил, мм²	Цвет
СИЗ-1	2×1,5	серый
СИЗ-2	3×1,5	синий
СИЗ-3	2×2,5	оранжевый
СИЗ-4	4×2,5	желтый
СИЗ-5	8×2,5	красный

Соответственно чем больше номер колпачка СИЗа тем для большего сечения и количества проводов он предназначен.

Все соединения проводов, собранные на самозажимных клеммах или изолирующими колпачками, обладают высокой эффективностью, набирают популярность.

Экспресс-клеммы позволяют быстро создавать надежное соединение, но имеют более сложную конструкцию, несколько дороже. Их чаще используют для подключения проводников к новым приборам измерения, автоматики и защит, работающих на микропроцессорных схемах.

Для повседневного частого пользования лучше подходят с простым устройством. Соединение проводников достигается за счет вкручивания их металлических окончаний в прочную пружину, выполненную в форме конусообразной спирали.

Изолировать место соединения не требуется, спираль размещена в изолированном колпачке. Материал его корпуса не поддерживает горение, устойчив к агрессивным средам, обеспечивает хорошие электроизоляционные свойства.

Как правильно следует хранить защитные средства?

Средства защиты, находящиеся в эксплуатации и в запасе, должны храниться и перевозиться в условиях, обеспечивающих их исправность и пригодность к употреблению без предварительного восстановительного ремонта. Поэтому защитные средства должны быть защищены от увлажнения, загрязнения и механических повреждений.

Средства защиты нужно хранить в закрытых помещениях.

Находящиеся в эксплуатации средства защиты из резины хранят в специальных шкафах, на стеллажах, в ящиках отдельно от инструмента. Они должны быть защищены от воздействия масел, бензина, веществ, разрушающих резину, а также от солнечных лучей и находиться вдали от нагревательных приборов.

Средства защиты из резины, для запаса, хранятся в отапливаемом темном, сухом помещении при температуре 0—25° С.

Изолирующие штанги должны храниться в вертикальном положении подвешенным^ или установленными в стояках, не прикасаясь к стене.

Допускается хранение штанг в горизонтальном положении. При этом исключается возможность их прогиба.

Изолирующие клещи хранят на специальных полках так, чтобы они не касались стен.

Указатели напряжения и токоизмерительные клещи должны находиться в футлярах.

Специальные места для развески (при хранении) переносных заземлений снабжаются номерами в соответствии с номерами на переносных заземлениях.

Противогазы хранятся в сухих помещениях в специальных чехлах или футлярах.

Средства защиты, находящиеся в плуатации, размещают в специально отведенных местах как правило, у входа в помещение, а также на щитах управления.

В местах хранения средств защиты необходимо иметь перечни средств защиты, а также крючки или кронштейны для штанг, клещей, переносных заземлений, плакатов и знаков безопасности, шкафчики, стеллажи для перчаток, бот, галош, диэлектрических ковриков, колпаков, изолирующих накладок и подставок, рукавиц, предохранительных поясов и канатов, защитных очков, противогазов, указателей напряжения и т. д.

Электрозащитные средства необходимо хранить в ящиках, сумках или чехлах.

Изолирующие средства и приспособления для работ под напряжением следует содержать в сухом проветриваемом помещении, при перевозке или временном хранении на открытом воздухе их нужно упаковывать в чехлы. Перед применением изолирующие устройства и приспособления протирают сухой ветошыо, во время работы нельзя допускать их увлажнения. Если они отсырели, их просушивают и подвергают внеочередным электрическим испытаниям.

Как выбрать качественные СИЗ

Единого стандарта качества для этих устройств пока не существует. Важным фактором при выборе является общая площадь поперечного сечения кабелей. При выборе постарайтесь накрутить колпачок на ваш пучок кабелей или аналогичный с подходящими размерами.

Таким образом, зажим должен обеспечивать качество прядения. Он не должен выходить, когда вы тянете, перетягиваете или т.п. Но при откручивании в обратном направлении он должен выйти нормально после всех этих манипуляций и быть пригодным для повторного закручивания. Также проверьте пружину, которая не должна выходить из строя, сильно деформироваться или отпадать после первого поворота шарнира.

Проверьте пластик, он должен быть удобным на ощупь и не продавливаться пальцами. Плохой пластик нельзя сжать, но он может ломаться и трескаться. Хороший пластик легко гнется при сильном нажатии, а затем возвращается в исходное положение. Если вы купите зажимы из некачественного пластика, они могут не выдержать высоких температурных нагрузок.

Почему обязательно нужно использовать СИЗ, а не делать простые «советские» скрутки

Многие электрики-любители используют обычную скрутку, без установки МАП (когда провода укладываются параллельно и скручиваются вместе плоскогубцами). И они считают, что эта технология имеет право на жизнь. Многие приводят примеры, когда простые многожильные кабели 30-летней давности все еще выходят из строя. Фактически, использование скруток без изоляционных зажимов допустимо только при выполнении временного соединения. Из-за постоянного нагрева и охлаждения кабеля эти нити постепенно ослабевают, и контакт теряется. 30 лет назад эта технология имела свой смысл существования, поскольку ее мощность была гораздо ниже, и люди использовали меньше устройств в своей повседневной жизни.

PPE предотвращает ослабление соединения благодаря фиксирующей пружине, которая слегка расширяется при нагревании кабеля и плотнее прижимает жилы друг к другу. Но даже такое соединение не будет вечным, хотя его можно использовать в течение многих лет.

Законно ли использовать СИЗ

Использование PPA не регулируется EIAEC. В документе вообще не упоминаются соединительные зажимы. Однако изоляционные крышки, а также все другие соединительные устройства для низковольтных цепей бытового и аналогичного применения должны соответствовать требованиям ГОСТ 31195.1-2012.

Для большей безопасности и долговечности рекомендуется использовать несъемные соединители. Сюда входят пайка, сварка и обжимные гильзы.

Обычная скрутка (без изолирующих колпачков) запрещена в рамках EARP. Поэтому в некоторых случаях можно прикрутить старые винтовые гнезда с изолирующими крепежными элементами, чтобы сделать соединения более безопасными и соответствующими требованиям.

Несколько полезных советов

Если колпачки СИЗ подобраны правильно в соответствии с площадью скрутки, это гарантирует, что он не спадёт.
Опытные электрики советуют, после того, как на соединительный электрический узел установлен колпачок, сразу же проверить его изоляцию. В цепь подаётся максимальная нагрузка минимум на 30 минут, после чего проверяется температура изолирующего элемента. Если колпачок не нагревается, значит, всё смонтировано правильно и нормально работает. В случае, когда обнаружен нагрев, надо разбираться и искать причины.
Нельзя изолировать зажимами СИЗ контакт из медных и алюминиевых проводов. Для этой цели имеются другие приспособления – самозажимные клеммники, клеммные колодки, специальные переходники с металлическими пластинами.
Когда будете накручивать колпачок СИЗ на скрутку, прикладывайте небольшое усилие. Немного поддавливайте для создания плотности контакта. Но и не переусердствуйте, чтобы не поломать обжимную пружину.
Цветовое исполнение колпачков нигде не оговаривается и не классифицируется, поэтому разноцветные СИЗ применяют исключительно для удобства электрика в обслуживании мест соединения. Например, коричневым колпачком обозначают скрутку фазных жил, синим – нулевых, а зелёным или жёлтым проводников заземления.
Не срезайте изолирующие оболочки с жил проводников на большую длину. Обязательно сопоставьте её с внутренней длиной колпачка.

О преимуществах и недостатках СИЗов от различных производителей подробно рассказано в этом видео:

Всё, что касается зажимов СИЗ, мы вам рассказали. Далее ваше дело – воспользоваться ими либо выбрать другие способы соединения проводников. Немало найдётся ситуаций, когда их применение удобно и выгодно. К тому же стоят такие зажимы недорого. Единственное что, хотелось бы посоветовать – выбирайте проверенного производителя. На рынке электротоваров существует много дешёвых вариантов китайского производства, у которых материал корпуса не обладает нужными свойствами, что может привести к возникновению пожара.

Как правильно скручивать колпачками СИЗ

Рассмотрим сам процесс скрутки при использовании СИЗ. Прежде всего нужно точно подобрать нужный зажим по сечению проводов. Именно от этого будет зависеть качество соединения.

Для этого складываете суммарное сечение проводников, которые окажутся скрученными внутри колпачка.
Допустим это 3 провода по 1,5мм2. Значит общее сечение скрутки — 4,5мм2 По таблице находите нужный колпачок.

При этом не нужно ориентироваться на крайние значения, чтобы скрутка не была, что называется впритык. В этом случае зажим просто не будет работать, либо будет работать плохо, а провода греться.

Для нашего варианта в 4,5мм2 лучше подобрать СИЗ-3, рассчитанный на скрутку от 1,5 до 6мм2. СИЗ-2 в этом случае будет не самый лучший выбор.

Далее весь процесс можно выполнить двумя способами.

1 способ скрутки СИЗ

Во-первых, совмещаете провода. При этом не нужно их предварительно скручивать или накладывать друг на друга. Помещаете их в колпачок СИЗ.

После чего начинаете вдавливать внутрь СИЗа, а сам колпачок проворачивать по часовой стрелке, до момента пока не сработает пружинка. Как только пружинка захватила жилы, можно начинать сам процесс скрутки проводов.

Если не хватает усилия рук, а колпачок без «ушей», можно применить пассатижы или даже шуруповерт. Процесс ускорится в разы.

Выпускается даже специально предназначенная насадка на шуруповерт для быстрого скручивания проводов СИЗами. При этом способе колпачок остается абсолютно не поврежденным.

Можно конечно приспособить и обыкновенный «шурик» под скрутку без всяких переходников, однако внешний изоляционный слой колпачка при этом царапается.

2 способ скрутки СИЗ

Второй способ подразумевает предварительную скрутку зачищенных жил пассатижами или опять же шуруповертом.

После чего подрезаете концы для ровности, а уже затем зажим навинчиваете на скрученные провода.

Какой способ выбрать зависит от сечения соединяемых проводников.

Попробуйте просто руками и колпачком скрутить между собой 4 ГОСТовских провода сечением хотя бы 2,5мм2. На колпачок и спираль нагрузка будет такой, что при не аккуратном движении можно его сломать.

А вот закрутить в СИЗ два провода по 0,5мм2, не представляет из себя большой сложности.

https://youtube.com/watch?v=3IPpqG7HstM

Конструкция и способ использования

Знаете, почему СИЗ стали такие популярные и востребованные? Все дело в простоте их применения. Если посмотреть на это приспособление с внешней стороны, то это на само деле колпачок, изготовленный из пластмассы

Кстати, выбирается для этих целей пластмасса негорючего вида, так что СИЗ горение не поддерживает, что очень важно в электрических сетях

Что находится внутри? А внутри расположена пружина конического типа из металла. Когда колпачок надевается на скрутку, для этого его поворачивают в любую сторону, витки пружины раздвигаются и начинают сжимать провода, делая контакт соединения более плотным. Сам же колпачок отвечает за сохранность скрутки от попадания влаги, от механических нагрузок. К тому же это превосходный диэлектрик, что является основным требованием к этому приспособлению.

Конечно, всем этим требованиям колпачок полностью будет отвечать, если он подобран правильно.

Несколько полезных советов

Если колпачки СИЗ подобраны правильно в соответствии с площадью скрутки, это гарантирует, что он не спадёт.
Опытные электрики советуют, после того, как на соединительный электрический узел установлен колпачок, сразу же проверить его изоляцию. В цепь подаётся максимальная нагрузка минимум на 30 минут, после чего проверяется температура изолирующего элемента. Если колпачок не нагревается, значит, всё смонтировано правильно и нормально работает. В случае, когда обнаружен нагрев, надо разбираться и искать причины.
Нельзя изолировать зажимами СИЗ контакт из медных и алюминиевых проводов. Для этой цели имеются другие приспособления – самозажимные клеммники, клеммные колодки, специальные переходники с металлическими пластинами.
Когда будете накручивать колпачок СИЗ на скрутку, прикладывайте небольшое усилие. Немного поддавливайте для создания плотности контакта. Но и не переусердствуйте, чтобы не поломать обжимную пружину.
Цветовое исполнение колпачков нигде не оговаривается и не классифицируется, поэтому разноцветные СИЗ применяют исключительно для удобства электрика в обслуживании мест соединения. Например, коричневым колпачком обозначают скрутку фазных жил, синим – нулевых, а зелёным или жёлтым проводников заземления.
Не срезайте изолирующие оболочки с жил проводников на большую длину. Обязательно сопоставьте её с внутренней длиной колпачка.

О преимуществах и недостатках СИЗов от различных производителей подробно рассказано в этом видео:

{SOURCE}
