Особенности и монтаж модульно-штыревого заземления

Системы заземления

Существует 6 отличающихся между собой заземляющих систем. Несмотря на такое разнообразие, в жилых домах применяется преимущественно только 2 из них, такие как:

TN – C – S. Главной особенностью данной системы считается то, что подача тока происходит с использованием нуля PEN, который обязательно дополнительно подключается к глухо заземленной нейтрале.

В здании, в распредустройстве провод расходится на две части РЕ и N. Одна – PE – представляет собой ноль защитный (заземление), вторая – проводник – выполняет роль рабочего поля N

Для того чтобы данная система надежно работала, очень важно обеспечить ей соответствующую защиту

Это касается тех приспособлений, которые связаны с проводником PE. Такая ситуация возникает в случае механического повреждения нуля PEN между непосредственно самой подстанцией и сооружением.

TT. Эта система применяется в селах и деревнях. В загородных условиях сложно обеспечить безопасность нуля PEN. Эта схема требует выполнения «глухого» заземления по отношению к нейтрали. Осуществление передачи напряжения при этом происходит посредством 4 проводов.

Четвертый из них применяется в качестве функционального нуля N. Со стороны потребителя в данной ситуации необходимо создать штыревой заземлитель. Именно к нему следует подсоединить все проводники от PE. С ними следует связать корпуса приборов.

Система TT применяется преимущественно в отдаленных от городов районах. В крупных населенных пунктах предпочтение отдают TN – C – S.

Пересечения и сближения ВЛ с инженерными сооружениями

2.4.90. При пересечении и параллельном следовании ВЛ с железными и автомобильными дорогами должны выполняться требования, изложенные в гл. 2.5.

Пересечения могут выполняться также при помощи кабельной вставки в ВЛ.

2.4.91. При сближении ВЛ с автомобильными дорогами расстояние от проводов ВЛ до дорожных знаков и их несущих тросов должно быть не менее 1 м. Несущие тросы должны быть заземлены с сопротивлением заземляющего устройства не более 10 Ом.

2.4.92. При пересечении и сближении ВЛ с контактными проводами и несущими тросами трамвайных и троллейбусных линий должны быть выполнены следующие требования:

1) ВЛ должны, как правило, располагаться вне зоны, занятой сооружениями контактных сетей, включая опоры.

В этой зоне опоры ВЛ должны быть анкерного типа, а неизолированные провода иметь двойное крепление;

2) провода ВЛ должны располагаться над несущими тросами контактных проводов. Провода ВЛ должны быть многопроволочными с сечением не менее: алюминиевые — 35 мм2, сталеалюминиевые — 25 мм2, несущая жила СИП — 35 мм2, сечение жилы СИП со всеми несущими проводниками жгута — не менее 25 мм2. Соединение проводов ВЛ в пролетах пересечения не допускается;

3) расстояние от проводов ВЛ при наибольшей стреле провеса должно быть не менее 8 м до головки рельса трамвайной линии и 10,5 м до проезжей части улицы в зоне троллейбусной линии.

При этом во всех случаях расстояние от проводов ВЛ до несущего троса или контактного провода должно быть не менее 1,5 м;

4) пересечение ВЛ с контактными проводами в местах расположения поперечин запрещается;

5) совместная подвеска на опорах троллейбусных линий контактных проводов и проводов ВЛ напряжением не более 380 В допускается при соблюдении следующих условий: опоры троллейбусных линий должны иметь механическую прочность, достаточную для подвески проводов ВЛ, расстояние между проводами ВЛ и кронштейном или устройством крепления несущего троса контактных проводов должно быть не менее 1,5 м.

2.4.93. При пересечении и сближении ВЛ с канатными дорогами и надземными металлическими трубопроводами должны выполняться следующие требования:

1) ВЛ должна проходить под канатной дорогой; прохождение ВЛ над канатной дорогой не допускается;

2) канатные дороги должны иметь снизу мостки или сетки для ограждения проводов ВЛ;

3) при прохождении ВЛ под канатной дорогой или под трубопроводом провода ВЛ должны находиться от них на расстоянии: не менее 1 м — при наименьшей стреле провеса проводов до мостков или ограждающих сеток канатной дороги или до трубопровода; не менее 1 м — при наибольшей стреле провеса и наибольшем отклонении проводов до элементов канатной дороги или до трубопровода;

4) при пересечении ВЛ с трубопроводом расстояние от проводов ВЛ при их наибольшей стреле провеса до элементов трубопровода должно быть не менее 1 м. Опоры ВЛ, ограничивающие пролет пересечения с трубопроводом, должны быть анкерного типа. Трубопровод в пролете пересечения должен быть заземлен, сопротивление заземлителя — не более 10 Ом;

5) при параллельном следовании ВЛ с канатной дорогой или трубопроводом расстояние по горизонтали от проводов ВЛ до канатной дороги или трубопровода должно быть не менее высоты опоры, а на стесненных участках трассы при наибольшем отклонении проводов — не менее 1 м.

2.4.94. При сближении ВЛ с пожаро- и взрывоопасными установками и с аэродромами следует руководствоваться требованиями, приведенными в 2.5.278, 2.5.291 и 2.5.292.

2.4.95. Прохождение ВЛ до 1 кВ с изолированными и неизолированными проводами не допускается по территориям спортивных сооружений, школ (общеобразовательных и интернатов), технических училищ, детских дошкольных учреждений (детских яслей, детских садов, детских комбинатов), детских домов, детских игровых площадок, а также по территориям детских оздоровительных лагерей.

По вышеуказанным территориям (кроме спортивных и игровых площадок) допускается прохождение ВЛИ при условии, что нулевая жила СИП должна быть изолированной, а полная ее проводимость должна быть не менее проводимости фазной жилы СИП.

Конструктивные особенности

На данный момент многие люди, даже и не знают, что представляет собою подобная система. Если изучить систему, тогда можно сказать о том, что она состоит из стальных полуторометровых штырей, которые в дальнейшем будут обрабатываться медью и соединяться с помощью специальных муфт. Также в комплекте системы вы сможете встретить специальные зажимы, с помощью которых будет происходить соединение горизонтальных и вертикальных контуров. Ниже вы сможете рассмотреть схему модульного заземления:

Модульно-штыревая система может устанавливаться следующим образом: на верхнюю часть штыря будет монтироваться специальная посадочная площадка, которая также должна будет соединяться с муфтой. На нижнюю часть конструкции будет устанавливаться специальный наконечник. Эта насадка вам может потребоваться для передачи силы вибромолота.

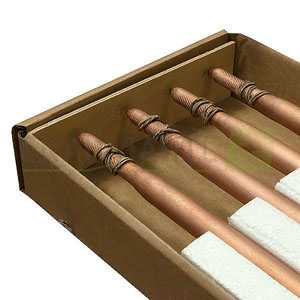

Во время приобретения наконечников вы сможете заметить, что они могут иметь определенные разновидности. Их область применения в большинстве случаев будет зависеть именно от грунта, в котором они будут использоваться.

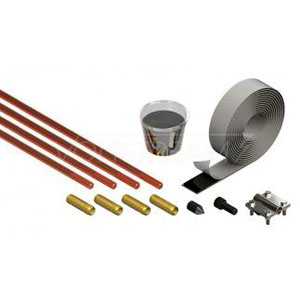

Кроме этого, к комплекту также в обязательном порядке должна будет прилагаться специальная электропроводящая жидкая паста. Ее основным назначением считается защита от коррозии, а также постоянная поддержка электрического сопротивления во время эксплуатации. Наносить подобную пасту вам необходимо будет на все болтовые соединения, которые будут располагаться в вашей конструкции.

Устройство громоотвода для частного дома своими руками

Устройство молниезащиты частного дома важно, если строение возвышается над другими постройками сектора, возведено на отшибе или возвышении. Но рачительный хозяин даже невысокого жилища не станет им пренебрегать

Ведь природные явления предугадать сложно, а значит нужно быть готовым ко всему. В выполнении такой защиты имеются нюансы, которые сейчас и рассмотрим.

Правильно смонтированная система грозозащиты может спасти и имущество или даже жизнь

Согласно правилам и нормам молниеотвод устанавливается выше самой высокой точки во дворе на 0.5÷1.5 м (на деревья тоже стоит обратить внимание). Выполнить молниеприемник можно из меди, алюминия или  стали

От него по крыше укладывается токоотвод без изоляции, который соединяется с защитным контуром по кратчайшей траектории.

Защитный контур выполняется в форме треугольника или прямой линии. Под землей он соединяется с контуром заземления жилого помещения – это обязательное условие.

Если стены выполнены из горючего материала, расстояние между токоотводом и поверхностью должно превышать 100 мм.

Как рассчитать длину молниеприемника

Для этого воспользуемся формулой:

h = (rх + 1.63hx) / 1.5, где

• h – нужная высота молниеприемника;
• rx – радиус зоны на крыше дома, защищаемый от молнии;
• hx – высота самого дома, без учета громоотвода.

Все части грозозащиты рекомендуется выполнять из одного металла – такие системы надежнее в эксплуатации. Подробнее о том, как сделать громоотвод в частном доме, будет описано в одной из ближайших статей.

Отсутствие громоотвода может привести к плачевным последствиям

Особенности схем заземления 220 и 380 В

Подключение в каждом из случаев особенное. Единственное, что остается неизменным – внешний контур. Конструкция может быть любой (замкнутой, линейной). А вот с момента ввода в дом нужно учитывать некоторые нюансы. То же касается устройства проводки. Напряжение в 220 Вольт требует двухпроводной линии. При этом один придется расщепить на «землю» и «нейтраль». Другой монтируется по изоляторам.

380 В – это электросеть, для которой используется четырехпроводная система. Одна из жил подлежит расщеплению, как и в предыдущем случае. Остальные монтируются через изоляторы, не контактируя между собой. Еще одна особенность такого способа монтажа – необходимость использования дополнительных средств защиты. Это УЗО и дифференциальные автоматы. К ним подводят «нейтральный» проводник.

Распространенные ошибки при выполнении монтажных работ

Есть ряд характерных недочетов, которым подвержены люди, не являющиеся специалистами. Если их знать, можно избежать возможных ошибок. В перечень входит:

1. Обработка электродов защитой от влаги. Некоторые их просто красят, не отдавая себе отчет в том, что лакокрасочный слой исключает проводимость. Отдача электроэнергии не происходит, система не выполняет положенной функции.
2. Отказ от сварки. Сварочный аппарат стоит дорого, аренду платить не хочется, и появляется ошибочное мнение, что штыри со связью можно соединить болтами. Такой крепеж сохранить электропроводность не больше одной-двух недель. Коррозия станет причиной выхода из строя.
3. Попытки «вынести» наружный контур как можно дальше от жилого здания. В результате снижается пропускная способность, так как увеличивается суммарное сопротивление системы. Это происходит, так как ввод слишком большой, и становится препятствием для движения электронов.
4. Экономия на профиле и проводах. Недостаточное сечение будет работать до первого случая. Затем провода или другие элементы попросту перегорают, и хорошо, если до этого момента заземление выполнит работу. В следующий раз пагубные последствия замыкания неизбежны.
5. Применения меди и алюминия. Опять же к подобному решению прибегают во имя экономии. Часто жилы есть в гараже, мастерской, кладовке. Но при подключении таких проводников сварка невозможна, а значит, коррозия со временем выведет цепь из строя.

Как только появился повод думать, что есть проблема, и заземление не работает, выясните, в чем проблема. Немедленно ее устраните. Только в этом случае можно гарантировать безопасность имущества и здоровья членов семьи. Надежда, что угроза не возникнет – пожалуй, самая большая ошибка. Именно поэтому в частных домах случают пожары, страдают люди, ломается быттехника.

Схема заземления

Все же большей популярностью пользуется система заземления TN – C – S. Отличительной ее особенностью является наличие глухо заземленной нейтрали.

В системе TN – C – S шина РЕ и нейтраль N проводятся при помощи всего лишь одного провода PEN. На входе в дом конструкция должна разделяться на несколько отдельных веток. Данная схема подразумевает защиту посредством автоматических выключателей. Можно использовать УЗО.

В схеме TT «земля» должна выходить на щит от отдельного заземления, а не от конкретной подстанции.

Данная система считается более надежной и безопасной. Она лучше устойчива к повреждению защитного проводника. В данном случае не требуется монтаж устройства отключения.

Готовые комплекты или ручная сборка?

У многих владельцев, решивших сделать контур заземления своими руками может возникнуть резонный вопрос — не проще ли воспользоваться готовыми комплектами заземления?

Нет, не проще, точнее не всегда проще, а иногда и дороже. Готовые комплекты являются компромиссным решением, поскольку с экономией времени вы получаете более высокую стоимость, при этом не всегда надлежащее качество материалов.

В большинстве магазинов продают модульные или линейные контуры, которые сравнительно дешевле, но при этом не всегда обеспечивают должного качества проводимости электричества.

Самостоятельно подобрав и соединив все компоненты вы будете на 100% уверены в качестве заземляющего контура, соответственно и в безопасности всего дома. Но не стоит отказываться от готовых комплектов — они прекрасно подойдут для обустройства небольшой дачи или коттеджа, гаражей и подсобных помещений, оборудованных электросетью.

Перед тем как вы закопаете всю конструкцию, необходимо выполнить окрашивание видимой части контура для надежной защиты от коррозии. Лучше всего зачистить всю плоскость элементов, поскольку некачественная подготовка перед покраской приведет к ускоренной коррозии металла.

После выполнения всех монтажных работ вам необходимо зарыть траншеи. Еще один совет — перед закапыванием можно залить свежий грунт соляным раствором, который повышает проводимость контура. Чтобы его приготовить руководствуйтесь пропорцией 2-3 кг соли на 10 литров воды. После нужно тщательно утрамбовать почву для лучшего контакта с контуром, малая плотность негативно сказывается на показателях сопротивления грунта.

Системы заземления частного дома

На объектах частного строительства можно сделать заземление на основании систем TN-C-S и TT.

Применение TN-C-S

Основной прибор защиты – автоматы с глухозаземленными нейтралями. Они соединяются с землей общим PEN-кабелем, разделяясь на входе в здание. Опасность системы – возникновение фазного напряжения при обгорании провода PEN и одновременное касание земли и фазы. По этой причине ПУЭ регламентируют строительство линии:

• использование PEN-проводника с механической защитой;
• резервные заземленные столбики через каждые 100-200 м.

Реализовать TN-C-S в сельской местности проблематично.

Особенности системы ТТ

Провод земли подается на распредщиток от индивидуального заземляющего контура. Система отличается устойчивостью к разрывам кабеля, но не функционирует без УЗО. Последний элемент устраняет риски поражения электротокам.

Схема заземления TT

Пошаговая инструкция выполнения работ

Работы по выполнению работ по монтажу модульно-штыревого заземления можно разбить на несколько этапов: подготовительный, монтаж и завершающий.

Подготовительный этап

Приобретается комплект системы заземления, подготавливаются необходимые инструменты и приборы, выбирается место для установки системы заземления.

Монтаж контура заземления

Работы по монтажу контура заземления модульно-штыревого типа выполняются в определенной последовательности.

В месте, где предстоит выполнить монтаж, выполняется замер удельного сопротивления грунта. Для этого используют специальные приборы для комплексного испытания систем заземления, выпускаемые различными производителями.

После того как удельное сопротивление грунта определено, можно определить требуемое количество вертикальных электродов, используя формулу: n = R*Ψ/Rн, где:

• n — количество электродов (стержней);
• R — сопротивление растеканию одного вертикального электрода;
• Rн — нормативное сопротивление грунта;
• Ψ — коэффициент сезонности.

При выполнении расчета предварительно необходимо рассчитать и определить несколько показателей.

Сопротивление растеканию (R) одного вертикального электрода. Определяется по формуле: R = P/2*(1n(2L/d)+0,5ln(4T+L/4T–L)), где:

• Р — удельное сопротивление грунта, Ом/м;
• L — длина электрода;
• d — диаметр электрода;
• Т — расстояние от середины стержня до поверхности земли;
• ln — линейный логарифм.

Нормативное сопротивление грунта (Rн), в соответствии с «Правилами устройства электроустановок» (ПУЭ), должно соответствовать для электроустановок напряжением до 1 кВ (при линейных напряжениях 660/380/220 В):

• в непосредственной близости от нейтрали — 15/30/60 Ом соответственно;
• с учетом естественных заземлителей и повторных заземлителей отходящих линий — 2/4/8 Ом соответственно.

Коэффициент сезонности, в соответствии с ПУЭ, определяется для различных климатических зон так:

Вид электрода	Климатическая зона
II	III	IV
Вертикальный	1,8 – 2,0	1,5 – 1,8	1,4 – 1,6	1,2 – 1,4
Горизонтальный	4,5 – 7,0	3,5 – 4,5	2,0 – 2,5	1,5

Когда количество вертикальных электродов определено, принимается решение о форме их расположения на местности (в линию, треугольник, многоугольник).

Форма контура заземления зависит от количества заземлителей и места расположения конструкции от близрасположенных строений и инженерных коммуникаций.

Производится выемка грунта на глубину 0,5 — 0,7 метра в соответствии с выбранной конфигурацией контура заземления (роется траншея). Выполняется монтаж первого модульного штыря (вертикального электрода) собираемой конструкции.

Работы по сборке стержневого элемента конструкции выполняются в такой последовательности:

1. На нижний конец модуля наворачивается наконечник, используется специальная мастика.
2. На верхний конец модуля наворачивается посадочная площадка.
3. Модель устанавливается в размеченное место траншеи. при помощи электро- или пневмоотбойного молотка забивается на всю длину.
4. При необходимости установки еще одного модуля в конструкции отдельно взятого вертикального электрода используемый инструмент отсоединяется, выворачивается посадочная площадка, а на ее место наворачивается соединительная муфта, после чего устанавливается следующий модуль и осуществляется его погружение в грунт.
5. Когда первый заземлитель смонтирован, проводится промежуточное испытание — проверяется сопротивление растеканию тока одного вертикального электрода. Полученное значение должно характеризовать, правильно ли были сделаны предварительные расчеты. Если значения не совпадают, нужно внести коррективы в конструкцию контура — добавить или уменьшить количество электродов.
6. Выполнить монтаж требуемого количества вертикальных элементов конструкции.
7. В траншею укладываются горизонтальные электроды (заземлители), которые посредством соединительных зажимов и с использованием специальной пасты крепятся к вертикальным заземлителям.
8. Траншея засыпается грунтом с послойной трамбовкой последнего.

Завершающий этап

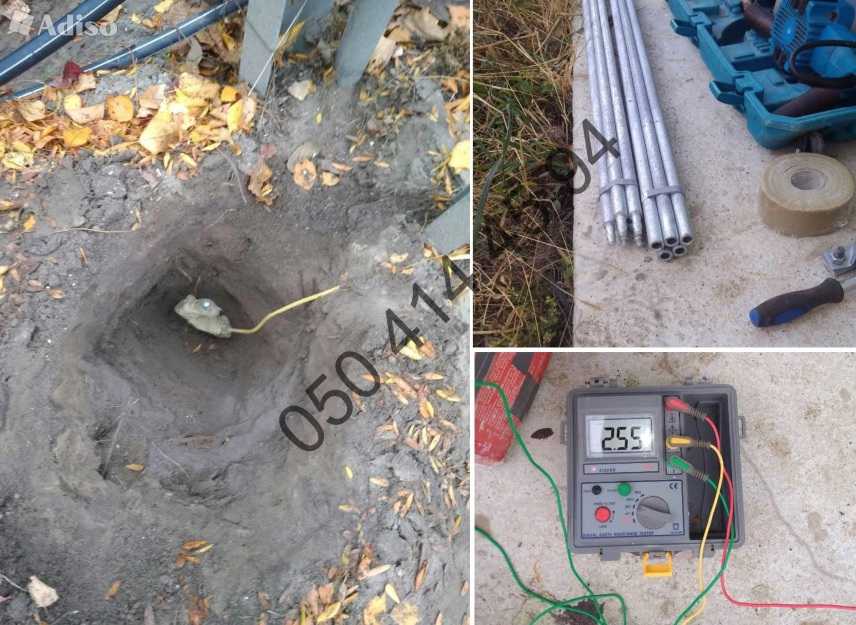

На завершающем этапе производства работ производится контрольное измерение смонтированного контура заземления и осуществляется проверка полученных значений на соответствие требованиям ПУЭ.

После выполняется подключение смонтированной конструкции к заземляемым элементам (система грозозащиты, электрическое оборудование и сети, инженерные коммуникации, подлежащие заземлению).

Блиц-советы

1. Отнеситесь очень ответственно к выбору конструкции заземлителя и качеству работ. Переделывать или ремонтировать контур гораздо утомительнее и более трудоемко, чем сделать новый.
2. Если на конец вертикального уголка наварить утолщение и заточить, то такой электрод будет легче вбивать в землю.
3. Чем тяжелее кувалда, тем труднее махать, но легче забивать. Наиболее распространенный вес кувалды 6 – 8 кг.
4. Электроды контура легче забивать, если они расположены строго вертикально.
5. Убедитесь, что арматура приварена между собой по контуру соприкосновения, а не «прихвачена» за уголки. Это обеспечит надежный и долговременный электрический контакт.
6. Не забудьте тщательно обработать места сварки антикоррозийным составом. Но только сами места!
7. Не допускается заменять сварные соединения резьбовыми! Со временем электрический контакт в таких соединениях обязательно нарушится, и контур потеряет свои заземляющие свойства.
8. Траншею надо заполнять той же землей, что в ней была, хорошо ее утрамбовав. Крупные камни надо выбросить. Нельзя заполнять траншею строительным мусором и обломками кирпича, это ухудшит электрические свойства почвы.
9. Регулярно проверяйте состояние проводки во всех местах соединений проводов с клеммами.
10. Следите за температурой вилок и розеток. Если они нагреваются, то это значит, что где-то образовался плохой контакт. Его надо обязательно найти и поджать.
11. Провод от контура заземления должен соединяться с нейтралью только один раз — во вводном щитке. Больше ни в каком другом месте они соприкасаться не должны.
12. Помните, что заземление обеспечивает надежную защиту только вместе с устройством защитного отключения (УЗО).
13. Если возник вопрос – читайте ПУЭ (Правила устройства электроустановок) или проконсультируйтесь у грамотного электрика.

Устройство заземления своими руками: поэтапная инструкция

Если Вы задаетесь вопросом: «как сделать заземление на даче?», то для выполнения данного процесса потребуется следующий инструмент:

• сварочный аппарат или инвертер для сварки металлопроката и вывода контура на фундамент здания;
• угловая шлифмашинка (болгарка) для разрезания металла на заданные куски;
• гаечные глючи для болтов с гайками М12 или М14;
• штыковая и подборная лопаты для рытья и закапывания траншей;
• кувалда для вбивания электродов в землю;
• перфоратор для разбивания камней, которые могут встречаться при рытье траншей.

Чтоб правильно и согласно нормативным требованиям выполнить контур заземления в частном доме нам потребуются следующие материалы:

1. Уголок 50х50х5 — 9 м (3 отрезка по 3 метра).
2. Сталь полосовая 40х4 (толщина металла 4 мм и ширина изделия 40 мм) — 12 м в случае вывода одной точки заземлителя на фундамент здания. Если же Вы хотите выполнить контур заземления по всему фундаменту к указанному количеству добавьте общий периметр здания и еще возьмите запас для подрезки.
3. Болт М12 (М14) с 2 шайбами и 2-я гайками.
4. Медный заземлитель. Может быть использована заземляющая жила 3-х жильного кабеля либо провод ПВ-3 с сечением 6–10 мм².

После того как все необходимые материалы и инструменты есть в наличии можно переходить непосредственно к монтажным работам, которые детально расписаны в следующих главах.

Выбор места для монтажа контура заземления

В большинстве случаев рекомендуется монтировать контур заземления на расстоянии в 1 м от фундамента здания в месте где оно будет скрыто от человеческого глаза и к которому будет сложно добраться как людям, так и животным.

Такие меры необходимы для того, что при повреждении изоляции в электропроводке потенциал будет идти на контур заземления и может возникнуть шаговое напряжение, которое может привести к электротравме.

Выполнение земляных работ

После того как было выбрано место, выполнена разметка (под треугольник со сторонами 3 м), определено место вывода полосы с болтами на фундамент здания можно приступать к земляным работам.

Для этого необходимо с помощью штыковой лопаты по периметру размеченного треугольника со сторонами по 3 м снять слой земли в 30–50 см. Это необходимо для того, чтоб в дальнейшем без особых трудностей к заземлителям приварить полосовой металл.

Также стоит дополнительно прокопать траншею такой же глубины для подвода полосы к зданию и выводу ее на фасад.

Забивание заземлителей

После подготовки траншеи можно приступать к монтажу электродов контура заземления. Для этого предварительно с помощью болгарки необходимо заточить края уголка 50х50х5 или круглой стали диаметром 16 (18) мм².

Далее выставить их в вершины полученного треугольника и с помощью кувалды забить в землю на глубину 3 м

Также важно чтоб верхние части заземлителей (электродов) находились на уровне выкопанной траншеи чтоб к ним можно было приварить полосу

Сварные работы

После того как электроды будут забиты на необходимую глубину с помощью стальной полосы 40х4 мм необходимо сварить между собой заземлители и вывести данную полосу на фундамент здания где будет подключен заземляющий проводник дома, дачи или коттеджа.

Там, где полоса будет выходить на фундамент на высоте 0.3–1 мот земли, необходимо приварить болт М12 (М14) к которому в дальнейшем будет подключено заземления дома.

Обратная засыпка

После выполнения всех сварных работ полученную траншею можно засыпать. Однако перед этим рекомендуется залить траншею соляным раствором в пропорции 2–3 пачки соли на ведро воды.

После полученную почву необходимо хорошо утрамбовать.

Проверка контура заземления

После выполнения всех монтажных работ возникает вопрос «как проверить заземление в частном доме?». Для этих целей конечно обычный мультиметр не подойдет, поскольку у него очень большая погрешность.

Для выполнения данного мероприятия подойдут приборы Ф4103-М1, Клещи Fluke 1630, 1620 ER и так далее.

Однако эти приборы очень дорогие, и если Вы выполняете заземление на даче своими руками, то для проверки контура Вам будет достаточно обычной лампочки на 150–200 Вт. Для данной проверки Вам необходимо один вывод патрона с лампочкой подключить к фазному проводу (обычно коричневого цвета) а второй — к контуру заземления.

Если лампочка будет ярко светить — все отлично и контур заземления полноценно функционирует, если же лампочка будет тускло светить или вообще не испускать световой поток — значит контур смонтирован неверно и нужно либо проверять сварные стыки или монтировать дополнительные электроды (что бывает при низкой электропроводимости почвы).

Готовые комплекты заземления для частного дома: где, и по какой стоимости приобрести

Несмотря на то, что самостоятельная покупка и монтаж контура заземления обходится дешевле, домашние мастера все чаще приобретают готовые комплекты заземления для дачи или частного дома. Их монтаж проще, а значит быстрее. Однако купить заземление для частного дома, цена которого выше, чем на материал, из которого оно изготавливается, не для всех приемлемо. Попробуем обобщить средние цены на такие комплекты по России по состоянию на январь 2018 года:

Фото	Марка и модель	Длина контура, м	Количество стержней, шт	Материал изготовления	Средняя стоимость, руб
	VOLTST REAM VS-G6	6	4	Нержавеющая сталь	7 100
	VS-M6	6	4	Омедненная сталь	6 500
	VS-M12	12	8	Омедненная сталь	12 600
	ZANDZ-GALMAR D14	6	4	Омедненная сталь	10 600
	EL	15	10	Омедненная сталь	12 100
	EZ – 48	12	4	Омедненная сталь	46 000

Примерно так распределяются цены на изделия на российском рынке. Однако, купить готовые комплекты – это полдела. Нужно еще и смонтировать контур. В среднем стоимость монтажных работ по заземлению частного дома варьируется от 10 000 до 20 000 руб. в зависимости от региона.

В целом получается не столь высокая стоимость за безопасность родных, проживающих в доме. А потому, экономить на заземлении не стоит. Если же приобрести лишь материал (уголок, шины), цена за работу по заземлению частного дома может значительно возрасти и об этом забывать не стоит.

Нужно ли вообще заземление в частных домах

Как и говорилось выше, заземляющий контур является отличной мерой безопасности для домовладельцев. Но действительно ли нужно заземление в частных домах? Сейчас всё объясним как с точки зрения безопасности, так и исходя из требований законодательных актов.

Заземление не является идеальным средством защиты от поражения электрическим током, поскольку не все конструкции способы отвести большое количество энергии практически мгновенно. Несмотря на это, даже уменьшение накопленного потенциала позволяет существенно снизить силу поражения электрическим током. В критических ситуациях это позволяет избежать массы неприятностей, включая летальный исход.

Кроме практической необходимости, стоит учесть и требования законодательных норм, которые вполне понятны и прозрачны.

Согласно ГОСТ, СНиП и ПУЭ все жилые помещения обязаны быть оборудованными подобными системами защиты. Нижним порогом в требованиях для монтажа таких контуров является электроснабжение переменным током от 100 Вольт и более 40 Вт.

Таким образом 90% всех бытовых сетей в нашей стране должны оборудоваться подобными узлами для обеспечения защиты домовладельцев от травматизма.

Также контур заземления является одной из эффективных мер пожарной безопасности. Небольшие очаги возгорания, или большие пожары, приносят намного больше убытков, чем стоимость установки заземления, поэтому стоит обязательно оборудовать собственный дом подобной конструкции.

Интересный факт — отсутствие заземления в частном доме может негативно сказываться на качестве мобильной связи. Незаземленная электросеть создает массу помех для практически любой электроники, поэтому многие задаются этим вопросом лишь после того, как сталкиваются с помехами в работе оборудования.

Также стоит учесть — хотя система заземления и громоотвод имеют схожие принципы действия, контуры этих систем ни в коем случае не должны кольцеваться. В случае с ударом молнии, такой ход может привести к еще более негативным последствиям. Мощнейший электрический разряд попросту уничтожит всю электронику, а также в результате способен создать очаг возгорания внутри или снаружи дома.

Виды контуров заземления

Для быстрого «стекания» тока в землю наружная подсистема перераспределяет его на несколько электродов, расположенных в определенном порядке для увеличения площади рассеивания. Выделяются 2 основных вида соединения в контур.

Треугольник – замкнутый контур

В данном случае отвод тока реализуется при помощи трех штырей. Их жестко соединяют железными полосами, которые становятся ребрами равнобедренного треугольника. До того, как заземлить дом таким способом, необходимо разобраться в геометрических пропорциях. Действуют следующие правила:

1. Количество штырей, полос – по три.
2. Штыри монтируются в углах треугольника.
3. Длина каждой полосы равна длине прута.
4. Минимальное заглубление всей конструкции – о,5 м.

Конструкцию собирают до монтажа заземления на поверхности. Самое надежное соединение – сварное. Шина изготавливается из полосы достаточного сечения.

Линейный

Такой вариант составляется из нескольких электродов, расположенных в линию или полукругом. Используется разомкнутый контур в тех случаях, когда сформировать замкнутую геометрическую фигуру не позволяет площадь участка. Расстояние между штырями выбирается в пределах 1-1,5 глубины. Недостаток способа – увеличение количества электродов.

Указанные виды наиболее часто используются при обустройстве заземления частного дома. В принципе, замкнутый контур можно сформировать в форме прямоугольника, многоугольника или круга, но потребуется большее количество штырей. Главное преимущество замкнутых систем – продолжение функционирования в полном объеме при разрыве связки между электродами.

Достоинства и недостатки многоэлектродного контура заземления

Главными плюсами является невысокая стоимость материалов и то, что основная работа не требует квалификации. Выкопать траншею и забить кувалдой электроды в состоянии любой здоровый человек. Обрезать и заострить арматуру с помощью болгарки уже сложнее, а явным недостатком является необходимость сварки элементов, качественно выполнить которую сможет только сварщик.

Еще одним существенным недостатком такой конструкции является относительная недолговечность сооружения, которая составляет 5 – 15 лет в зависимости от характера грунта и качества изготовления контура. Если дом построен на песчаном грунте, то будут проблемы с достижением нужной величины сопротивления заземления.

В целом этот способ можно охарактеризовать как мало затратный, но долгий и трудоемкий, пригодный не для всех типов грунта. Зато основные работы могут быть проведены самостоятельно, без найма профессиональных строителей, которые, не всегда качественно выполняют свою работу.

Монтаж ревизионного колодца и вывод заземления наружу

При достижении нормируемого сопротивления, на последнем отрезке устанавливается сжим для подключения проводника заземления или шины.

Данное место защищается ревизионным колодцем. Это может быть как заводская конструкция, так и самодельная из канализационной трубы.

Выбирайте те экземпляры, которые рассчитаны для применения в земле (оранжевого цвета).

Такая сборка — обязательное условие монтажа. Все контакты контура заземления должны быть открытыми и доступны для ревизии или замены.

Нельзя это место просто засыпать землей. Иначе когда у вас отвалится провод заземления, вы узнаете об этом только после серьезной аварии и вынужденной замены сгоревшей техники.

Зато иногда его оставляют прямо на поверхности без всякой защиты. Очень часто так делают в подвалах. Заземление при этом выводят цельной шиной на стену дома.

Но мы рассмотрим вариант с колодцем. На муфту одеваются две крышки. В одной из них по центру просверливается отверстие.

После чего туда монтируется гермоввод или сальник PG.

Такие ставятся на металлических распред шкафах. Рядышком или сбоку, сверлится еще одно отверстие для вывода проводника в гофре.

Центральный сальник необходим для плотного насаживания заглушки на цилиндрический штырь заземлителя.

Если не нашли подобных сальников, просто заделайте все отверстия после монтажа силиконовым герметиком. Далее подготавливаете медный заземляющий проводник.

Это провод ПуГВ и ПВ-3 сечением не менее 10мм2. Не желательно его подключать так, чтобы зачищенные жилы торчали наружу.

Лучше сделать это через прессовку наконечником, с последующей термоусадкой.

Поверх всех контактов на сжиме наматываете гидроизоляционную ленту.

Простая изолента здесь не годится!

После всех процедур защитная муфта закрывается сверху крышкой.

Не используйте в качестве такой защиты ревизионного колодца пластиковую бутылку.

Она никогда не создаст герметичности. Более того, наоборот будет задерживать воду в этом месте, постепенно разрушая контакты.

Как сделать подключение провода заземления и саму главную заземляющую шину в щитовой дома, читайте в отдельной статье.

https://youtube.com/watch?v=dcqkNzQbv58%3F
