Ремонт теплого пола электрического своими руками: какие бывают неисправности, как найти повреждения в кабеле и как настроить терморегулятор? как сделать монтаж самостоятельно?

Неисправности электрических ТП

Диагностика повреждений электрических теплых полов проще, чем водяных, т.к. это более простая система.

Если электрообогрев слабо греет или не греет совсем, то причины могут быт следующие:

Не поступает электропитание на греющие элементы (обрыв силового кабеля).
Неисправен терморегулятор (см. выше).
Поврежден датчик температуры или неверно установлен (см. выше).
Обрыв греющего кабеля мата (пол не греет, но индикатор термостата горит).
Плохо греет пленочный пол — возможно повреждение одной из инфракрасных полос.
Неравномерно греет стержневой пол — не работает один из инфракрасных стержней.

Как найти обрыв провода

Поиск разрыва контакта нужно начать с осмотра клемм на терморегуляторе. Тут возможно неплотное подсоединение контактов, идущих от датчика температуры и проводов от греющего мата.

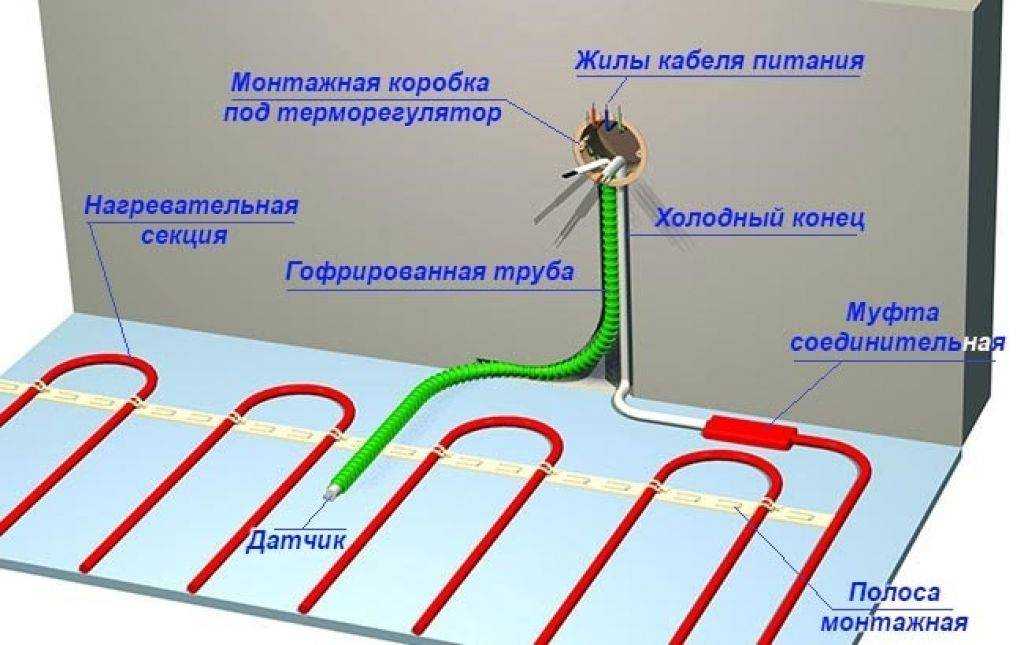

Следующий шаг проверки — осмотр места соединения питающего кабеля и электрического нагревающего элемента

При тестировании нагревающего провода нужно в жилах, а также сопротивление межу каждой жилой и изоляцией

Специалисты для этого используют мегоомметр. Если такого прибора нет, то подойдет бытовой мультиметр.
Сопротивление в нагревательных жилах сверяют с паспортными данными. Расхождения не должны превышать 15%

При тестировании нагревающего провода нужно в жилах, а также сопротивление межу каждой жилой и изоляцией. Специалисты для этого используют мегоомметр. Если такого прибора нет, то подойдет бытовой мультиметр.
Сопротивление в нагревательных жилах сверяют с паспортными данными. Расхождения не должны превышать 15%.

Если значения сопротивлений намного отличаются от номинальных, значит есть обрыв.

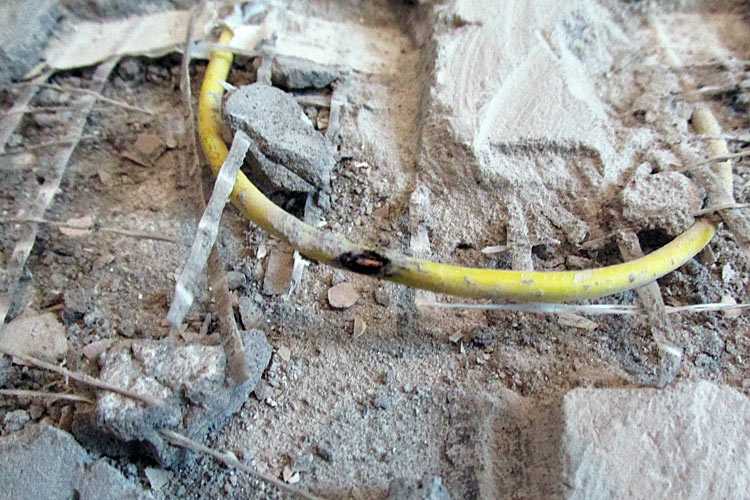

Повреждение греющего кабеля

Найти обрыв греющего кабеля под стяжкой можно одним из способов:

С помощью рефлектомера. Это высокоточный прибор для поиска повреждений в любых металлических кабельных линиях. Он посылает по проводу импульс, который дойдя до места повреждения отражается и идет обратно на прибор. По характеру импульса можно узнать, что с проводом: обрыв или короткое замыкание. Также рефлектомер покажет расстояние до поврежденного места с погрешностью 0,01 — 0,2 %.
Прожиг кабеля высоковольтовым прибором, например, Devitector II (есть в сервисных центрах Devi). Происходит сильный нагрев в месте разрыва, жила кабеля соединяется с экраном (изоляцией). Далее это место ищут с помощью электромагнитного датчика или тепловизора.

Оба этих способа требуют специализированного оборудования, поэтому без вызова мастера не обойтись.

Как починить греющий кабель

Когда электрический теплый пол смонтирован без заливки стяжки, обрыв можно найти самостоятельно, убрав напольное покрытие и осмотрев кабель. Если определить место повреждения удалось самостоятельно, то и починить можно без вызова специалиста.

Для ремонта потребуются:

обжимные наконечники для проводов;
гильзы в изолирующей оболочке;
клеевые термоусадки;
инструмент для обжима.

Концы жил зачищают и складывают вдвое. На них одевают наконечники и обжимают.

Подготовить концы

Затем наконечники вставляют в гильзу (на фото красного цвета). Её тоже обжимают, не повреждая оболочки. Экранирующую оплетку зачищают на каждом проводе, скручивают и соединяют между собой проводом в изоляции (на фото коричневый провод).

Обжать провода в гильзе

На восстановленный кабель надевают термоусадку, которую нагревают строительным феном. Она нужна для защиты соединения от воды.

Герметизировать термоусадкой

Ошибки при монтаже

При укладке системы электрического подогрева пола могут быть допущены ошибки, приводящие к повреждению кабеля:

Расположение греющего кабеля под тяжелыми предметами мебели или сантехники.
После укладки кабеля нужно с осторожностью ходить по полу, не наступая на провода и не складывая на них оборудование и материалы. Перед заливкой стяжки нужно еще раз убедиться в отсутствии повреждений и корректной работе системы.
При укладке напольного покрытия также также будьте внимательны и следите за целостностью слоя стяжки. Иногда греющий кабель закладывают сразу под плитку в слой клея

Повредить его можно, например, при расшивке швов шпателем

Иногда греющий кабель закладывают сразу под плитку в слой клея. Повредить его можно, например, при расшивке швов шпателем.

Совет! Делайте фотографии или схемы расположения электрокабеля в каждом помещении квартиры

Важно знать расстояния от стен и между рядами. Это может пригодится при смене напольного покрытия, установке межкомнатных дверей, в других случаях ремонта, когда сверлят пол

Неисправности электрических ТП

Диагностика повреждений электрических теплых полов проще, чем водяных, т.к. это более простая система.

Если электрообогрев слабо греет или не греет совсем, то причины могут быт следующие:

Не поступает электропитание на греющие элементы (обрыв силового кабеля).
Неисправен терморегулятор (см. выше).
Поврежден датчик температуры или неверно установлен (см. выше).
Обрыв греющего кабеля мата (пол не греет, но индикатор термостата горит).
Плохо греет пленочный пол — возможно повреждение одной из инфракрасных полос.
Неравномерно греет стержневой пол — не работает один из инфракрасных стержней.

Как найти обрыв провода

Следующий шаг проверки — осмотр места соединения питающего кабеля и электрического нагревающего элемента

Обратить внимание нужно на плотность соединения, наличие выгорания.
Далее тестером проверяют напряжение в силовом кабеле. Если ток не поступает, то ищут разрыв в электропроводке. При тестировании нагревающего провода нужно замерить сопротивление в жилах, а также сопротивление межу каждой жилой и изоляцией

При тестировании нагревающего провода нужно замерить сопротивление в жилах, а также сопротивление межу каждой жилой и изоляцией. Специалисты для этого используют мегоомметр. Если такого прибора нет, то подойдет бытовой мультиметр.
Сопротивление в нагревательных жилах сверяют с паспортными данными. Расхождения не должны превышать 15%.

Если значения сопротивлений намного отличаются от номинальных, значит есть обрыв.

Повреждение греющего кабеля

Найти обрыв греющего кабеля под стяжкой можно одним из способов:

С помощью рефлектомера. Это высокоточный прибор для поиска повреждений в любых металлических кабельных линиях. Он посылает по проводу импульс, который дойдя до места повреждения отражается и идет обратно на прибор. По характеру импульса можно узнать, что с проводом: обрыв или короткое замыкание. Также рефлектомер покажет расстояние до поврежденного места с погрешностью 0,01 — 0,2 %.
Прожиг кабеля высоковольтовым прибором, например, Devitector II (есть в сервисных центрах Devi). Происходит сильный нагрев в месте разрыва, жила кабеля соединяется с экраном (изоляцией). Далее это место ищут с помощью электромагнитного датчика или тепловизора.

Оба этих способа требуют специализированного оборудования, поэтому без вызова мастера не обойтись.

Как починить греющий кабель

Для ремонта потребуются:

обжимные наконечники для проводов;
гильзы в изолирующей оболочке;
клеевые термоусадки;
инструмент для обжима.

Концы жил зачищают и складывают вдвое. На них одевают наконечники и обжимают.

Подготовить концы

Обжать провода в гильзе

Герметизировать термоусадкой

Ошибки при монтаже

Повредить его можно, например, при расшивке швов шпателем.

Предыдущая
Теплый полИзмерение сопротивления электрического теплого пола
Следующая
Теплый полОсновные схемы подключения водяного теплого пола

Причины появления неисправностей электрического пола и их устранение

Различают две основных разновидности теплого пола: электрическая и водяная. Сначала поговорим о возможных проблемах электрического отопления. Причины выхода из строя этой отопительной системы могут быть различными. Основными из них являются:

несоблюдение правил укладки;
неподходящий нагревательный кабель;
плохая теплоизоляция;
повреждение кабеля;
низкое напряжение в сети;
неисправность терморегулятора или датчика температуры.

О несоблюдении правил монтажа электрического пола свидетельствует небольшое нагревание пола с постоянным выключением терморегулятора. В большинстве случаев эта неполадка связана с неверной установкой датчика температуры. Он располагается на нагревательном кабеле или рядом с ним.

Правильность приобретения нагревательного кабеля и укладки теплоизоляционного материала проверяется следующим образом. Включив отопительную систему, следует подождать, пока пол нагреется. Обычно это занимает 30-60 минут (в зависимости от типа напольного покрытия). Температура поверхности в месте расположения датчика должна совпадать с аналогичным показателем терморегулятора.

Довольно часто причиной того, что теплый пол не греет, является нарушение целостности нагревательного кабеля. Это может случиться еще при осуществлении монтажных работ. Например, при создании бетонной стяжки и укладке кафельной плитки.

Для выявления причины этой неисправности необходимо:

выключить терморегулятор;
отсоединить от него кабель;
проверить сопротивление между жилами.

Величина сопротивления должна соответствовать паспортным данным. Отклонение допускается в размере 5%.

Если в паспорте товара отсутствуют такие данные, оптимальное сопротивление кабеля можно рассчитать путем соотношения двойной суммы напряжения к мощности кабеля. Показатель эффективного сопротивления равняется 1 МОм и выше. При наличии недостаточного сопротивления придется демонтировать напольное покрытие и найти поврежденный кабель.

Слабо греть теплый пол может по причине низкого напряжения в сети. Падение напряжения в сети всего на 10 % влечет за собой снижение мощности нагревательного кабеля до17-20 %. Чтобы избежать неэффективной работы электрического теплого пола, необходимо:

приобретать кабель с запасом удельной мощности;
использовать стабилизаторы напряжения.

Когда укладка нагревательного кабеля осуществлена правильно и все клеммы надежно затянуты, проверяется работоспособность терморегулятора и датчика температуры. Для этого измеряется напряжение на выводах кабеля. При работающем терморегуляторе оно должно равняться напряжению в сети питания. Сопротивление датчика должно соответствовать данным, указанным в паспорте.

Рабочее состояние терморегулятора можно проверить и более простым способом, который предусматривает:

прекращение подачи электроэнергии к терморегулятору с распределительного щитка;
соединение напрямую проводов сети питания с нагревательным кабелем;
включение на полчаса автомата на щитке.

Если пол нагревается, то значит вышел из строя терморегулятор. Его необходимо просто заменить. Это касается и датчика.

В том случае, когда при подключении напрямую все равно не греет теплый пол, придется искать перегоревший провод. Кстати, срабатывание автомата при прямом соединении кабеля с электрической сетью свидетельствует о наличии короткого замыкания. Придется снова заниматься замером сопротивления.

Специфическая неисправность пленочного пола

При эксплуатации пленочного инфракрасного пола замеры сопротивления проводятся по каждому нагревательному элементу. Показания должны совпадать с допустимыми паспортными данными. Если прибор показывает:

цифру «0» – в сети произошло короткое замыкание (вероятнее всего от перегрева);
бесконечность – обрыв нагревательного кабеля (обычно в соединительной муфте).

Наиболее уязвимым местом пленочного теплого пола являются контактные клеммы. По краям инфракрасной пленки располагается медная шина. Она соединяется с проводом, который нагревает пленку. Соединение происходит специальными зажимами, которые в процессе нагревания способны окисляться. В результате этого происходит обрыв электрической цепи. Ремонт заключается в замене контактов и более надежном их соединении.

Ремонт теплого пола – профилактика поломок

Как мы уже писали теплые полы надежны, но с условием что проектирование и монтаж этой инженерной системы выполняли профессионалы. Порядка 80% случаев ремонта связаны с ошибками, допущенными в расчетах на этапе проектирования, и неквалифицированным монтажом данной системы. Необходимо иметь ввиду, что в силу особенностей конструкции теплых полов эти ошибки обходятся очень дорого. Дело в том, что нагревательный кабель или трубопровод укладывается в бетонную стяжку пола, во многих случаях на пол кладется плитка или другое покрытие, которое тоже стоит денег. Теперь представьте себе ситуацию, когда в системе возникает протечка или выгорел нагревательный кабель, вскрывать стяжку в помещении, где уже проведены отделочные работы? Даже если речь идет о нагревательной пленке, уложенной непосредственно под ламинированный паркет или ковровое покрытие, поиск и устранение неисправности могут отнять много времени. Наша рекомендация такова: не экономьте на расчете и установке теплых полов, обращайтесь в организацию гарантирующую качество работ!

К неисправностям теплых полов может привести и неправильная эксплуатация, а так же небрежность при проведении других строительных работ, например, при укладке финишного покрытия. Такие поломки встречаться не так часто благодаря тому, что в большинстве случаев теплые полы укладываются в цементно-песчаную стяжку пола, которая надежно защищает нагревательный элемент от любых воздействий. Повредить стяжку можно инструментом при проведении строительных работ. Сложнее дело обстоит с пленочными теплыми полами, так как они могут быть установлены непосредственно под напольное покрытие. В этом случае повредить нагревательный элемент (пленку) можно, например, слишком тяжелой мебелью и т.п. Для того чтобы этого избежать необходимо следовать рекомендациям производителя, с которыми можно ознакомиться в документации к оборудованию.

При включении тёплого пола срабатывает (выбивает) автомат, Диф-автомат, УЗО

При механическом повреждении наружной оболочки кабеля тёплого пола начинается неправильная работа системы, появляются токи утечки на землю. Диф-автоматы и УЗО чувствуют токи утечки и отключают греющий контур. Явный признак либо неправильного подключения терморегулятора, либо повреждения кабеля тёплого пола. В первую очередь надо проверить правильность подключения термостата и датчика, внимательно проверить провода на замыкание при поврежденной изоляции проводов. Если с регулятором и проводами всё в порядке, остается повреждение в греющем или силовом “холодном” кабеле – вызывайте наших специалистов на поиск повреждения и ремонт.

Замена регулятора и термодатчика

Регулятор подлежит замене на новый, если он не работает или развалился корпус.

Термодатчик подлежит замене, если его сопротивление не соответсвует паспортному, например, сопротивление датчика Теплолюкс TST02 составляет 6,8 кОм при 25°С.

Замена регулятора и датчика производится как на те, которые привозит с собой мастер, так и купленные Заказчиком самостоятельно. На наши регуляторы гарантия 3 года.

Если Вы знаете название интересующей Вас конкретной модели регулятора, то сообщите это менеджеру при заказе – мы постараемся найти такой регулятор или подберем аналог. Также обязательно сообщите при заказе – в одинарной рамке установлен регулятор или в общей с розетками и выключателями (не все регуляторы устанавливаются в групповые рамки).

Действительны наг.

Выезд на диагностику электрических тёплых полов и кабельных систем обогрева открытых площадок по Москве (замена регулятора / датчика включена, поиск повреждения не входит).	3000 руб + стоимость регулятора / датчика. 1500 руб + стоимость регулятора / датчика за каждый следующий контур тёплого пола в течение одного выезда.

Поиск одного повреждения и ремонт нагревательного кабеля теплого пола в помещении по Москве, диагностика включена. По результатам поиска Заказчик поднимает плитку и очищает кабель от раствора своими силами.	7000 руб за одну точку

Поиск одного повреждения в нагревательном кабеле с ремонтом системы антиобледенения на улице по Москве, диагностика включена. (Заказчик поднимает плитку и очищает кабель от раствора своими силами).	10000 руб за одну точку

Диагностика и ремонт систем обогрева кровель, желобов, водостоков.	от 5000 руб

Стоимость выезда по Московской области	30 руб/км от МКАД дополнительно к итоговой стоимости

Есть вопросы? Спрашивайте, ответим!

Консультация и срочная доставка тёплых полов Теплолюкс Национальный Комфорт Теплолюкс-Profi

Выезд на ремонт тёплого пола

(495) 229–39–84 [email protected]

Водяной тёплый пол

Водяной пол — конструкция из труб, которые уложены по определённой схеме (змейка или улитка). Такое устройство имеет продолжительный срок службы — более 50 лет, при условии использования качественного материала и соблюдении правил обслуживания тёплого пола.

Помимо трубопровода, по которому движется нагретая жидкость, гидропол оснащён:

байпасом;
циркуляционным насосом;
коллектором и электроприводом — они необходимы для регулировки водяных потоков;
балансировочным клапаном — он предназначен для смешивания холодного и горячего теплоносителя;
термостатом и терморегулятором — они отвечают за уровень нагрева.

Профилактика поломок

При неукоснительном соблюдении рекомендаций профессионалов и инструкции по эксплуатации электрической системы обогрева можно избежать неполадок и добиться долгого срока службы теплого пола. Существует ряд технологических мероприятий, выполнение которых при установке электрического обогрева изначально гарантируют хорошую работу.

Главным этапом является правильный выбор квалифицированных специалистов для монтажа. Соблюдение правил при монтаже:

произведение правильных замеров и расчет необходимой мощности;
подбор сечения кабеля по размеру помещения, поскольку подрезка провода значительно снижает его прочность;
резка инфракрасной пленки строго по разметке;
подбор кабельных матов, их резка недопустима;
выполнение технологических параметров при теплоизоляции;
нельзя монтировать теплый пол под предметами мебели и бытовой техники, чтобы предотвратить перегрев;
необходимо поместить датчик в специальную гофрированную трубу, для защиты от повреждения;
обязательное тестирование до выполнения бетонных работ;
не начинать эксплуатацию до полного высыхания стяжки.

Выполнить ремонт системы обогрева пола от электричества не сложно, обладая необходимыми навыками. Важным этапом в ремонте является не только правильная диагностика неисправности, но и последовательность выполнения ремонта, для избежания возгорания и жизненно-опасной ситуации.

Диагностика поломок электрического пола

Неисправность теплых полов может привести к полному выходу из строя оборудования или снижению эффективности его работы. В первом случае можно приступать к диагностике сразу.Во втором сначала нужно объективно оценить работу системы. Дело в том, что владельцы квартир часто переоценивают способность электрических теплых полов обогревать помещение. В результате им кажется, что система работает недостаточно эффективно.

Если греет не в полную силу

Чтобы объективно оценить работу электрического пола, засеките время, за которое он нагревается, и сравните его со стандартными значениями:

Комфорт от пленочного пола без стяжки и клеевого слоя начинает ощущаться спустя 10 минут работы системы;
Матовые полы в клеевом слое нагреваются до температуры, заданной термостатом за 6-8 часов;
Кабельный теплый пол под толстой стяжкой прогревается сутки.

Если ваши полы укладываются в указанные нормы, то проблем нет. Казаться, что поверхность недостаточно теплая, может из-за разности температур тела (36,6 оС) и той, что устанавливается на термостате (20-30 оС). Задача электрической системы – обогревать пол и воздух до комфортной для человека температуры, а ее среднее значение составляет всего 21 оС.

Если же электрический пол нагревается до рабочей температуры слишком долго или вовсе не может ее набрать, то имеет место хотя бы одна из причин:

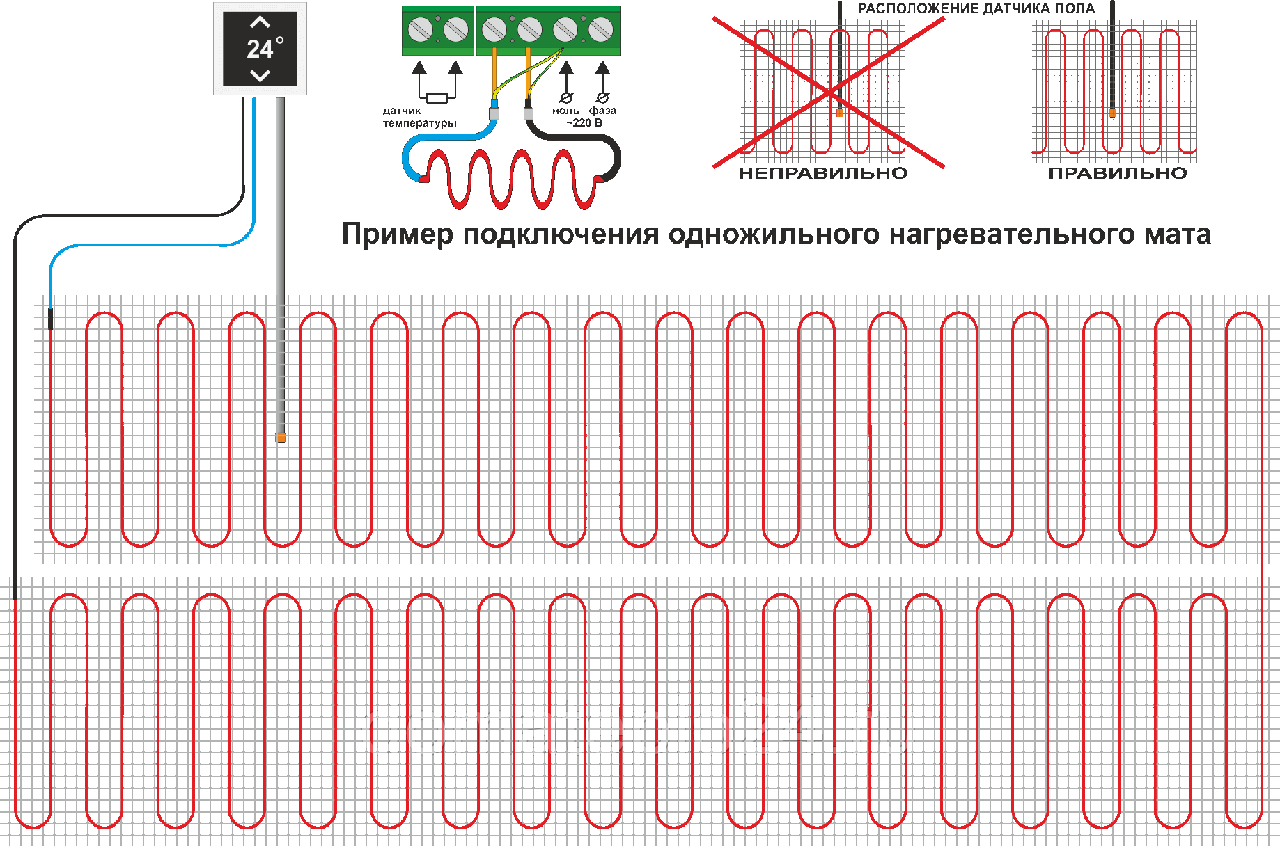

Термический датчик установлен слишком близко к нагревательному элементу. Когда достигается заданная температура, он заставляет терморегулятор отключаться. Но поскольку тепло еще не дошло до напольного покрытия, оно так и остается не прогретым;
Неисправность датчика. Проверьте напряжение на выводах нагревательного элемента и на питании, не отключая при этом терморегулятора. Показания должны быть одинаковыми. Дополнительно проверьте сопротивление датчика, которое должно совпадать со значением, указанным в паспорте терморегулятора;
Низкое напряжение. Можно проверить с помощью мультиметра. Напряжение замеряют на клеммах, обозначенных L и N. Перед измерением нужно вынуть терморегулятор из подрозетника. Если напряжение меньше необходимого. То проблема найдена;
Отсутствие теплоизоляционного слоя. Потери тепла могут быть настолько большими, что ваш пол не сможет прогреться никогда. Вспомните, при монтаже системы вы использовали теплоизоляционные отражающие материалы. Соблюдали ли правила их применения? Это особенно актуально для владельцев квартир на первом этаже;
Неверно рассчитана мощность. При неправильном расчете теплого пола он не будет греть хорошо.

Из списка возможных причин плохого нагрева пола видно, что большинство проблем можно избежать на стадии расчета и укладки электрической системы. Замеченные ошибки, допущенные во время монтажа, исправить легче до отделки финишным покрытием. А если уже устроена стяжка и уложена плитка, то ремонт электрического теплого пола обещает быть долгим и затратным.

Если не греет совсем

Если не греет теплый пол электрический совсем, то нужно провести диагностику в следующем порядке:

Проверьте наличие напряжения. Пол совсем перестает нагреваться только при полном его отсутствии. Если питание есть, то переходите к шагу 2;
Проверьте датчик, измерив на нем сопротивление. Если он неисправен, его придется заменить. В противном случае переходите к шагу 3;
Проверьте работу регулятора температуры. Его замена – самый простой и дешевый способ починки полов. Если он исправен, переходите к шагу 4
Проверьте сопротивление в контурах с помощью того же мультиметра. Если оно не соответствует значениям, указанным в паспорте, то придется искать короткие замыкания или обрывы кабеля.

Если датчик и регулятор температуры исправны, и напряжение есть, а пол все равно не греет, то потребуется его ремонт. Чтобы не демонтировать покрытие целиком, необходим специальный инструмент для поиска неисправностей. Это особенно актуально, если мат или кабель вмонтирован в стяжку, устройство которой – трудоемкое и дорогое занятие.

Как починить кабель теплого пола

Неисправность проводов – одна из основных причин неполадок всей системы. В результате электрический теплый пол не греет. Основная причина поломки может скрываться за непредвиденным механическим повреждением проводов. Чаще всего это происходит во время стяжки или при работе плиточников. Чревато это выходом из строя всего обогрева комнаты или определенной зоны.

Справиться с проблемой поможет диагностика. Проверить наличие повреждений можно следующим образом: отключить его от термодатчика, измерив после этого электрическое сопротивление. Здесь нужно пройтись по участкам между всеми жилами, чтобы не пропустить возможной неисправности. Сверять значение нужно с паспортными данными устройства. Допускается погрешность в пределах 5%. Наиболее распространенными случаями считаются:

Мультиметр показывает нулевое сопротивление. Это значит, что в системе произошло короткое замыкание. Чаще всего неприятная ситуация случается после перегрева либо неверно рассчитанного сечение проводов.
Измеритель показал бесконечность. Это даст понять, что в конструкции произошел обрыв кабеля или его перегорание. Стоит проверить соединительные элементы системы.

Ремонт кабеля теплого пола своими руками предполагает не только диагностику, но и выявление места поломки, устранение неисправного узла. Когда прибор показывает корректное значение, то следует перейти к диагностике другого элемента обогрева – терморегулятору.

Система может работать не на полную мощность по одной простой причине: иностранные разработчики предполагают, что теплый пол будет питаться от сети 230 В, когда в действительности соотечественники подключают кабель к источнику 220 В. Здесь и кроется потеря мощности.

Как отремонтировать теплый пол электрический, видео:
