Почему при отключении нуля напряжение в сети есть

Что такое обрыв нуля?

Для полноценного ответа на этот вопрос необходимо привести примеры штатной работы трехфазной схемы ввода электроснабжения. В качестве примера приведем упрощенный вариант с вводом для этажного распределительного щита.

Схема 1. Штатная работа системы

Как видно из рисунка, каждая из квартир на этаже запитана от отдельной фазы (L1 – L3) и общего нуля. Что формирует в бытовой сети каждой квартиры фазное напряжение 220 вольт (L1N=L2N=L3=220 В.). В данном случае используется схема питания TN-C-S, где задействована шина заземления PE, соединяемая в РУ здания с нулем. Приведенная система сбалансированная, поскольку ток нагрузки в фазных проводах суммируется через нулевую линию, что снижает вероятность перекоса фазных напряжений.

Заметим, что полностью исключить данное явление довольно сложно, поскольку сопротивление нагрузок на каждой фазе может различаться. К примеру, в квартире_1 включен кондиционер и стиральная машина, в квартире_2 хозяин запустил бойлер и электропечку, а в квартире_3 жильцы отсутствуют и все бытовые приборы отключены от сети. По итогу, в трехфазной системе питания возникнет несимметрия напряжений.

Теперь рассмотрим работу сети в нештатном режиме, когда происходит отгорание нуля.

Это интересно: Возобновление подачи электроэнергии — порядок действий и стоимость

Реле напряжения 220 В для дома: управление и дополнительные возможности

Управление устройства осуществляется с помощью кнопок на передней панели. Устанавливается нижний предел (обычно от 190 до 210 В). Шаг переключения составляет 1−2 В. После таким же образом выставляется верхний предел (220−280 В, шаг в 1−2 В). На последнем этапе можно установить задержку включения – от 3 до 900 сек.

Номинальный ток прибора зависит от марки и модели и может быть равен 25А, 32А, 40А, 50А или 63А. Этот параметр будет зависеть от нагрузки, создаваемой всеми потребителями в квартире или частном доме, подключёнными к 3- или 1-фазному реле контроля напряжения. Но это лишь общие сведения. В зависимости от марки и модели, перечисленные параметры могут отличаться.

Довольно удобны простые розетки со встроенным реле напряжения

К дополнительным возможностям можно отнести термозащиту, срабатывающую при внутреннем перегреве. Она отключает устройство при нагреве до определённой температуры, что может произойти при плохом контакте.

Последствия обрыва нуля в трехфазной сети

Расскажу случаи из жизни.

1. Электрики ремонтировали ввод в подъезд. И во время ремонта на несколько секунд был отключен рабочий ноль. Произошло очень неприятное: вернувшись домой вечером, люди обнаружили, что у них погорели телевизоры, холодильники, зарядки, и т.п. – то, что у нас постоянно включено в розетки. Хорошо, что ещё не произошел пожар.
2. Пришёл по вызову, жалоба – плавает напряжение. Меряю напряжение (всё выключено) – почти 300 вольт. Затем при включении лампы накаливания напряжение падает до 70В… Оказалось, в этажном щитке выгорел болт, на который приходит ноль. Произошел обрыв нуля, перекос фаз, напряжения пошли вразнос. Заменил болт, восстановил контакт, напряжение нормализовалось.

   Болт нуля. Ржавый, периодически не контачит!!! Если его менять без отключения, 100% в подъезде погорит техника!

   Статья, как я менял там электрощиток – тут.
3. Меня вызывали в рекламно-издательскую фирму. По предварительным оценкам, ущерб более 100 тыс.руб., а всё из-за плохого контакта на нулевой шине:

Отгорание нуля от нулевой шины

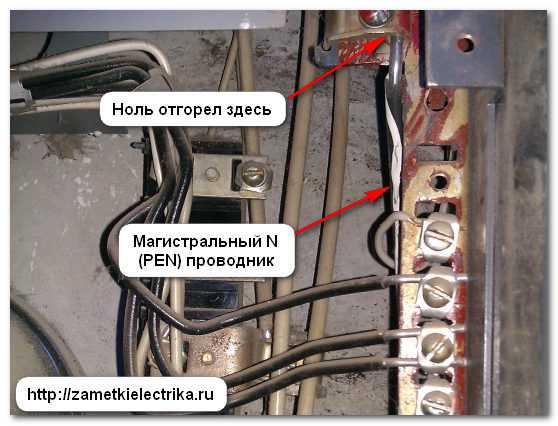

Нулевой провод отгорел от второго болта. Видно, как он отвалился под натяжением. Прежде, чем отвалиться, он ПОЧТИ переплавил изоляцию фазных проводов (вертикальные, красный и белый).

Сервер ещё не включали, возможно, интеллектуальный ущерб будет больше…

Как видно, такие проблемы происходят из-за неправильных действий “электриков” либо из-за самопроизвольного обрыва (отгорания) нулевого провода в старом жилом фонде.

В этой статье подробно расскажу, почему такое бывает и как с этим бороться.

Для чего предназначены внутренние устройства молниезащиты и как они работают при разрядах

Стихийное возникновение молнии происходит внезапно, создавая огромные разрушения.

Защитить дом от него позволяет внешняя молниезащита, состоящая из молниеприемника, распложенного над крышей, а также молниеотвода и контура заземления.

Ток разряда, проникающий кратковременным импульсом по подготовленной цепи, имеет очень большую величину. Он наводит в близкорасположенной проводке здания и токопроводящих частях перенапряжения, способные сжечь изоляцию, повредить бытовые приборы.

Предотвратить опасные последствия грозового разряда предназначены внутренние устройства молниезащиты, представляющие собой комплекс технических устройств и приборов на основе модулей УЗИП с подключением их к системе заземления.

Они надежно работают не только при непосредственном ударе молнии по дому, но и гасят разряды, попадающие в:

1. питающую ЛЭП;
2. близлежащие деревья и строения;
3. почву, расположенную рядом со зданием.

Если с ударом по ЛЭП обычно вопросов не возникает, то в последних двух случаях перенапряжение способно импульсом проникнуть в домашнюю проводку по контуру земли, трубам водопровода, канализации, другим металлическим магистралям, как показано на самой первой картинке

Работа внутренней молниезащиты происходит за счет подключения проникшего высоковольтного импульса на специально подобранный разрядник или электронный элемент — варистор.

Он включается на разность двух потенциалов и для обычного напряжения обладает очень большим сопротивлением, когда токи через него ограничиваются, не превышают нескольких миллиампер.

При попадании на схему варистора аварийный импульс открывает полупроводниковый переход, замыкая его накоротко. Через него начинает стекать опасный потенциал на защитное заземление.

После варистора опасное напряжение значительно ограничивается. На базе этих электронных компонентов созданы современные модули защиты — УЗИП.

В нормальном режиме

Первоначально трёхфазное электроснабжение осуществлялось по шести проводам — трём фазным и трём нейтральным и аппараты в разных фазах никак не соединялись между собой.

В 1891г. по предложению Доливо-Добровольского шестипроводная схема была заменена на четырёхпроводную. Нейтраль в данной системе служит для протекания уравнительного тока и обеспечения стабильного напряжения в сети, не зависящего от тока в остальных фазных проводах.

Для уменьшения тока в каждой из фаз нагрузка по ним должна быть распределена максимально равномерно. При этом сила тока в нейтрали минимальна.

Электроприборы к трёхфазной сети могут быть подключены двумя способами. В обычном режиме они соединены параллельно в каждой фазе и независимо от аппаратов, присоединённым к другим линейным проводникам.

При отгорании нуля устройства в разных фазах соединяются последовательно.

Защита от перенапряжения в сети 380 вольт

Защита бытовой и промышленной

техники от аварий в электросети: перенапряжение, перекос фаз, обрыв нуля.

Цифровые реле напряжения

Новости

Работа в условиях карантина

Магазин Электростиль в Волгограде работает в штатном режиме.

Доставка интернет-заказов службами СДЭК Boxberry и Почтой России выполняется , все службы работают в штатном режиме.

Работа в условиях карантина

Магазин Электростиль в Волгограде работает в штатном режиме.

Доставка интернет-заказов службой СДЭК и Почтой России выполняется , некоторые пункты выдачи закрыты, возможно увеличение срока доставки. Рекомендуем пользоваться доставкой до двери.

График работы в праздничные дни

Компания ASP поздравляет всех своих клиентов и партнеров с наступающим Новый годом!

На новогодних каникулах заказы принимаются и обрабатываются в обычном режиме, отправка возобновится с 8 января.

Новая служба доставки!

Доставка Boxberry теперь доступна нашим клиентам: огромное количество пунктов самовывоза по всей России а также курьерская доставка по приемой цене.

Закончена разработка устройства ASP-LED-L1-100

Статьи

Почему горит электротехника?

При возникновении аварий в электрических сетях домов, квартир, учреждений происходит сильное понижение (60-185 вольт) или сильное повышение напряжения (260-380 вольт) вместо положенных 220 Вольт.

При пониженном напряжении выходят из строя агрегаты, имеющие электропривод – это холодильники, кондиционеры, сплит-системы, стиральные и посудомоечные машины и тд.

Но намного страшнее повышенное напряжение, в этом случае выходит из строя вся электротехника и часто становится причиной возгорания.

В основном такое явление как перенапряжение происходит из-за обрыва общих питающих нулевых проводников , когда питающее напряжение делится между потребителями неравномерно.

Это может происходить в следующих случаях:

• при перегрузках электросети (из года в год энергоёмкость жилья стремительно увеличивается);
• под воздействием факторов окружающей среды: шквалистый ветер, обледенение, упавшие деревья — основная причина обрыва воздушных линий электропередач;
• при коротких замыканиях в электросети;
• при плохом контакте в местах соединения нулевых проводников;
• из-за действий злоумышленников, например, при краже или порче электропроводки;
• при старой, ветхой электропроводке внутридомовой сети;
• при ошибке обслуживающего персонала и т.д.

Приборы серии ASP контролируют величину питающего напряжения на вводе электроэнергии, и если эта величина выходит за допустимые пределы, происходит отключение от сети всех электропотребителей. Как только напряжение восстанавливается до нормальных значений, прибор ASP автоматически подключает питающее напряжение.

Все приборы ASP делятся на две основные группы:

1. для защиты однофазных нагрузок, в основном это бытовая и офисная техника.
2. для защиты трёхфазных нагрузок (обрыв фазы, перекос фаз, слипание фаз), в основном это электроприводы различных установок.

Все приборы изготовлены в стандартных корпусах с различным набором опций и предназначены для крепления на Din-рейку шириной 35мм.

голоса

Рейтинг статьи

Неправильное подключение выключателя к люстре

В старых квартирах часто допускали ошибку: разрывали не фазу, а ноль. При такой ситуации освещение от выключателя работало нормально, но создавалась опасность получения электротравмы при замене лампочки, которая всегда была под потенциалом фазы.

Если при такой ситуации воспользоваться емкостным индикатором, то он будет светиться на обоих контактах цоколя лампочки и одном — выключателя.

Причина кроется в том, что потенциал фазы по разорванной цепочке от квартирного щитка дошел до отключенного контакта выключателя.

А условий для прохождения тока нет — схема разомкнута. На своем языке электрики говорят — разрыв или обрыв нуля.

Подобная ситуация может проявиться и в электрической розетке. Для этого достаточно отсоединить ноль на входе их блока и иметь параллельную цепочку с подключенным сопротивлением, например, настольной лампой.

Подобный случай может возникнуть в упрощенной схеме домашней проводки, когда не выполнено разделение на силовые цепи розеточной группы и освещения, а все защиты квартиры выполнены электрическим пробками или автоматическими выключателями серии ПАР.

При обрыве нуля на входе розетки, находящейся, например, на кухне и включенном выключателе освещения в комнате повторится подобная ситуация, когда емкостной индикатор напряжения будет светиться в обоих гнездах розетки, указывая на потенциал фазы.

Защита от обрыва нуля в квартире — разбираемся детально

Даже те, кто не имеет электротехнического образования, наверняка слышали о такой аварийной ситуации, как перекос фаз. В некоторых предыдущих публикациях мы уже упоминали, чем грозит обрыв нуля, и кратко упоминали о способах защиты от несимметрии фазных напряжений. Сегодня мы более подробно рассмотрим данную тему.

Внутри этого аппарата находится трансформатор тока с тремя обмотками — двумя первичными, включёнными встречно и подключёнными к нулевому и фазному проводникам, и вторичной, к которой подключается катушка электромагнитного расцепителя. В нормальной ситуации ток в обоих первичных обмотках одинаковый, а во вторичной катушке отсутствует.

При прикосновении человека к элементам, находящимся под напряжением, появляется ток утечки, равенство нарушается и появляется ток во вторичной обмотке. Это приводит к срабатыванию защиты. Такая конструкция не нуждается в дополнительном источнике питания и УЗО сработает при обрыве нуля.

Обрыв нуля в трехфазной сети

Обрыв нуля в трехфазной сети может произойти, как от перегрузки, так и от короткого замыкания, или же от того, что в местах соединения плохой контакт. Переходное сопротивление в каком-либо месте этого нулевого провода слишком большое или часть нулевого провода выполнена проводом меньшего сечения. Тогда в этом месте может образоваться разрыв (проводник отгорит).

В электролинии, которая расположена после обрыва, получается перекос фаз. Напряжение, которое поступает в каждую из квартир, будет зависеть от общей суммарной мощности всех электроприборов, подключенных к сети в этих квартирах. В одну часть квартир многоквартирного дома поступает повышенное напряжение, в другие квартиры – пониженное.

Для бытовой техники (любой) очень опасно повышенное напряжение. В квартирах, которые подключены с разных фаз, включение некоторых приборов при обрыве нуля будет не параллельно (на напряжение 220 В), а последовательно (на напряжение 380 В) .

Согласно закону Ома, напряжение (380 В) распределится так, что на маломощных устройствах с большим сопротивлением (компьютеры, телевизоры, DVD-плейеры) напряжение будет повышенное, а на мощных устройствах с небольшим сопротивлением (электрочайник, утюг, пылесос) – пониженное. В итоге: телевизор сгорит, а чайник не закипит.

При пониженном напряжении из строя выходит в основном техника, которая имеет электродвигатели (холодильники, вентиляторы, вытяжки, кондиционеры, стиральные машины и другие). Пусковые токи электродвигателя при понижении напряжения возрастают: мощность та же, напряжение упало, ток вырос. Электродвигатель сгорит, так как его обмотка не выдерживает увеличенный пусковой ток.

Для того чтобы защитить приборы от перепада напряжений (защита от обрыва нуля), необходимо применение специальных устройств – реле минимального и максимального напряжения. Они контролируют величину напряжения в квартире и их можно устанавливать и в квартире, и в квартирный щиток на лестничной клетке. Выходное напряжение они не стабилизируют, но, отключив напряжение, спасут бытовую технику. При недопустимых отклонениях напряжения реле срабатывает и отключает квартиру от электросети.

По начальному состоянию контактов

Замкнутое, разомкнутое, переключающимися контактами

По типу управляющего сигнала

Рис.1 Реле напряжения “Зубр”, “ZUBR”

Установка реле напряжения — защита от обрыва нуля. Что такое реле напряжения. Это — устройство защиты приборов, от перепадов напряжения, и предназначено (служит, используются) для автоматического отключения напряжения, при его изменении в аварийный предел, в результате обрыва нуля или других непредвиденных аварийных моментах. И автоматического включения, через заданный промежуток времени, после нормализации напряжения. Реле напряжения позволяет защитить электроприборы подключенные к электросети от опасных для них перепадов напряжения. При всех недопустимых изменениях напряжения (снижении или повышении, как резком так и постепенном), реле напряжения. отключит электроприборы от сети до тех пор, пока напряжение в сети не вернется в допустимые пределы.

Пару случаев из жизни:

1. Электрики ремонтировали ввод в подъезд. И во время ремонта на несколько секунд был отключен рабочий ноль. Произошло очень неприятное. Вернувшись домой вечером, люди обнаружили, что у них погорели телевизоры, зарядки, и т.п. — то, что у нас постоянно включено в розетки. Хорошо, что ещё не произошел пожар.

2. Пришёл электромонтер по вызову, жалоба — плавает напряжение. Меряет напряжение (всё выключено) — почти 300 вольт. Затем при включении лампы накаливания напряжение падает до 70В… Оказалось, в этажном щитке выгорел болт, на который приходит ноль. Произошел обрыв нуля, перекос фаз, напряжения пошли вразнос. Заменил болт, восстановил контакт, напряжение нормализовалось.

Как видно, такие проблемы происходят из-за неправильных действий «электриков» либо из-за самопроизвольного обрыва (отгорания) нулевого провода в старом жилом фонде.

В этой статье рассказывается подробно, почему такое бывает и как с этим бороться.

Причины возникновения обрыва нуля

Причин достаточно много — это обрыв нейтрали на подстанции, в домовых и подъездных щитах, неопытность электриков, отсутствие обслуживания электросетей и далее. Основной причиной обрыва нейтрали — это некачественное крепление провода.

При слабом креплении нейтрали провод нагревается, окисляется (что увеличивает сопротивление перехода нейтраль — корпус) и перегорает. Также возможно обгорание нейтрали при использовании больших номиналов предохранителей.

Нередко обрывается нейтраль при сильных порывах ветра, обледенений, ремонтных работах и т. д. Как видно имеется масса причин обрыва нейтрали. Чтобы избежать последствий от этой неисправности нужно выбрать правильный вариант защиты.

Это интересно: Расчет электроэнергии по нормативу без счетчика в 2017 году: разбираемся основательно

Устранение проблемы

Здесь нужно исходить из ситуации, где пропал свет, во всей квартире или только в отдельных комнатах. Первый случай мы рассматривать не будем, так как это отдельная история.

Во втором, когда появилось две фазы в розетках, важно понять, где произошел обрыв нуля. Сразу это место выявить сложно поэтому нужно идти по пути наименьшего сопротивления

Но забегая на перед, сразу скажем – в нашей ситуации обрыв нуля произошел в стене.

Для успокоения души можно конечно посмотреть основной щит на лестничной площадке, но так как свет в квартире пропал только частично, причину проблемы можно там не искать. Если конечно туда из квартиры не идет несколько нулевых проводов, а не один общий.

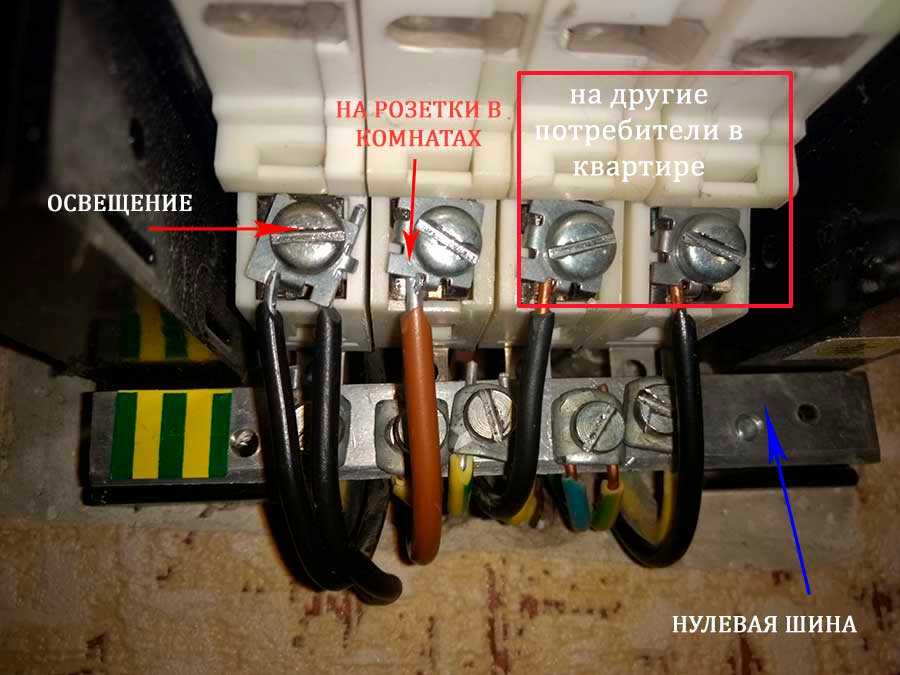

Далее переходим на щиток с пакетными выключателями (у вас может быть другой) в квартире.

Как правило, каждый пакетник отвечает за отдельную линию, идущую на:

1. Розетки в комнатах;
2. Освещение в комнатах и коридоре;
3. Бойлер;
4. Электродуховку (не менее 16А);
5. Освещение в ванной, туалете, на кухне:
6. Розетки в коридоре, ванной и на кухне.

Это все приблизительно, у каждого может быть по-разному. Соответственно, для каждой линии есть свой нулевой провод.

Т.е. если две фазы в розетках появились на одной линии, то еще не все потеряно, можно взять и временно использовать удлинитель подключив его к розетке на рабочей линии, к примеру, на кухне или коридоре.

Далее находим тот пакетник, который отвечает за линию, где пропало напряжение и появились две фазы. С помощью пробника это сделать не сложно.

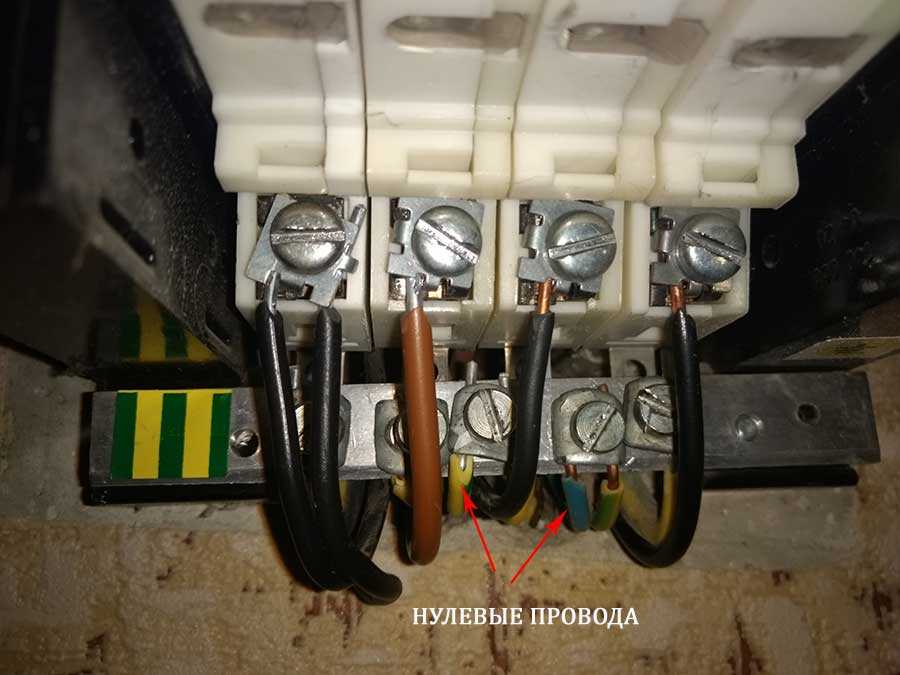

Для убедительности делаем замеры мультиметром, показание «0» только подтвердит нашу гипотезу.

Искать на шине нулевой провод отвечающий за проблемную линию нет смысла, он все равно сразу уходит в стену. Нужно просто отключить все пакетники (в целях мер безопасности) проверить на целостность, а потом зачистить все нулевые провода и саму шину. Если проблема была там, то она устранится.

Если это не помогло, идем дальше. В нашем случае нулевой медный провод желто-зеленного цвета сразу, минуя распределительную коробку, уходил на розетку, но там уже подходил медный черный провод. Т.е. где-то в стене они соединены и есть большая вероятность, что, обрыв нуля произошел именно там.

В вашем случае ноль может идти к розетке через распределительную коробку. Все это проверяется пробником.

Находим в распредкоробке данный провод, проверяем его состояние и, если нужно зачищаем. Не забудьте отключить напряжение в сети. Далее переходим к розетке и проделываем тоже самое.

Если профилактическая зачистка контактов не помогла, а провода в хорошем состоянии, значит ноль обгорел где-то в стене и это уже проблема.

Найти это место сложно, долбить стену ради нескольких неработающих розеток нет смысла. Какой же выход?

В нашем случае выход был найден следующий:

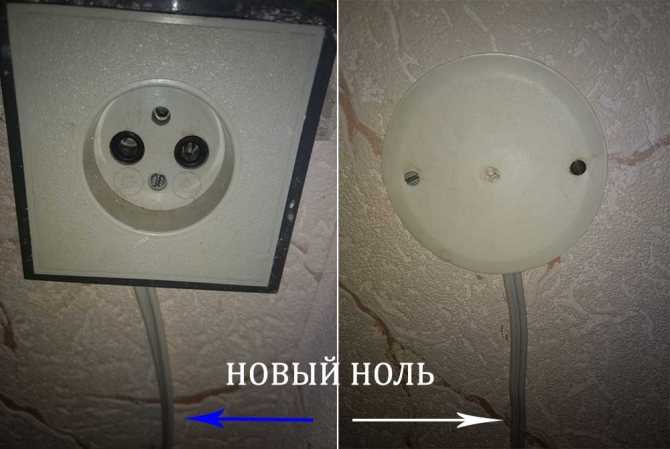

1. От первой розетки, к которой подходило напряжение от щитка и где были две фазы, нулевой провод был отсоединен и заизолирован.
