Прокалывающие зажимы для сип: применение, характеристики, принцип действия

Правила ввода в дом

После того как кабель СИП был подведен от воздушной линии до стены дома, перед владельцем возникает вопрос, как правильно завести его в дом? Допустимо ли это делать, используя кабель СИП, или же это должен быть медный кабель, который необходимо заводить внутрь дома, предварительно соединив его с основным магистральным проводом? Чтобы дать правильный ответ на этот вопрос, необходимо вначале ознакомиться с рядом нормативных документов. Прежде всего, нужно обратиться к ПУЭ, где отсутствуют какие-либо указания о том, что кабель СИП можно заводить внутрь жилых помещений. В другом документе ГОСТ Р 52373−205 говорится, что кабель СИП можно использовать исключительно для прокладки воздушных линий. Хотя если внимательно прочитать п. 10.3 данного ГОСТа, то СИП кабель можно проводить по стене здания, однако это нужно делать, соблюдая следующее требование — прокладка провода по горючим основаниям должна выполняться только в гофре или кабель-канале.

Ввод кабеля

На основании вышесказанного становится ясно, как именно необходимо выполнять ввод в дом электрического кабеля. Первым делом нужно поставить на фасаде дома пломбируемый бокс. Он обязательно должен быть уличного исполнения и иметь уровень защиты не ниже IP65. Уже в него устанавливаем автоматический выключатель — двух или четырехполюсный — всё зависит от напряжения (220 или 380 В). К автомату подводим СИП кабель, а от автомата ведем в здание подходящий требованиям кабель.

К примеру, это может быть провод марки ВВГнг сечением 10 мм2. Место ввода кабеля в дом обязательно армируется пластиковой или стальной трубой. Для автомата старайтесь установить номинальный ток на ступень выше тока автомата, который установлен у вас в электрощите.

Неправильный вариант монтажа

Также возможен и другой вариант — кабель вводят в здание напрямую без установки на фасаде дома бокса с автоматическим выключателем. Такой вариант вполне допустим, даже несмотря на то что это будет несколько противоречить правилам. К этому способу прибегают многие электрики и фирмы. Не против него и контролирующие организации, которые без каких-либо замечаний принимают такой вариант монтажа. Хотя если вы всё-таки хотите себя обезопасить от возможных проблем, то советуем вам выбрать именно первый вариант ввода.

Допустимое расстояние

Чтобы после подключения дома к главной электромагистрали не возникло проблем, это необходимо делать с соблюдением определенных правил. Кабель СИП, который был введён в дом без их учета, может однажды привести к пожару и даже поражению человека электрическим током. Если обратиться к требованиям ПУЭ, то в них приведены следующие расстояния, которые должны быть соблюдены при вводе в дом кабеля СИП:

Ответвительная опора должна располагаться от фасада здания не дальше, чем на 10 м.
Опора ВЛ должна быть установлена не дальше, чем на 25 м от фасада здания.
Опору ВЛ следует располагать не дальше, чем на 15 м до ответвительной опоры.
Проложенные кабели должны провисать в пролете ВЛ не более, чем на 6 м.
Монтаж кабелей на фасаде здания разрешается выполнять на высоте не менее 2,7 м.

Tags: , автомат, бра, вид, выключатель, дом, , зажим, знак, кабель, как, конструкция, , , матрица, монтаж, номинал, обжим, подключение, правило, провод, прокладка, , работа, ремонт, ряд, сад, свет, светильник, соединение, сопротивление, средство, тен, тип, ток, , фасад, щит, электрощит

Варианты исполнения

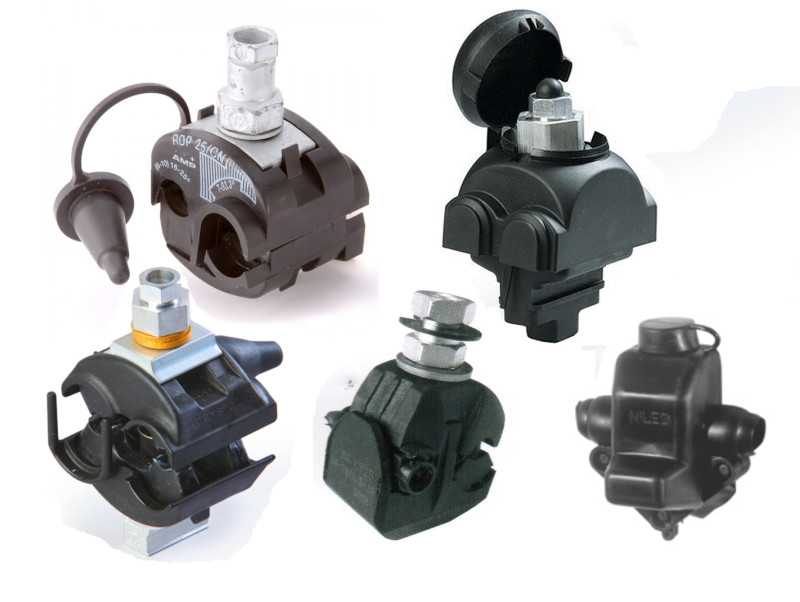

Прокалывающая соединительная арматура производится в двух вариантах исполнения, в зависимости от функционального назначения. Расскажем кратко о каждом из них.

Устройство для соединения неизолированных и изолированных проводов. Конструкция (см. рис.4) и принцип действия были описаны выше. Основное назначение – подключение СИП к силовым жилам или линии заземления магистрали.

Зажимы для соединения СИП между собой. Особенность конструктивного исполнения таких устройств заключается в том, что контакты на обеих проушинах имеют прокалывающие изоляцию зубья. Соответственно, для затяжки используется два болта. Принцип работы зажима, такой же как у предыдущего варианта исполнения. Внешний вид устройства представлен ниже.

Прокалывающий зажим для соединения СИП-СИП

Прокладка СИП

СИП — это однофазный или трехфазный провод, фазы которого изолированы прочным полиэтиленом, устойчивым к ультрафиолету, а нулевой провод является несущим. Это алюминиевая многожилка, оплетающая стальную сердцевину. Нулевой несущий провод может быть изолированным или нет, три фазы в изоляции навиты на него сверху. Такой провод и работает в распределении электроэнергии от трансформаторных подстанций в черте застройки, чем и оправдана, в общем-то, повышенная забота о безопасности.

Эти провода изолированы очень хорошо и герметично, так как наружная проводка подвержена всем природным воздействиям.

При прокладке СИП их протягивают от опоры к опоре, два провода друг с другом стыкуются с помощью герметичного зажима, который опрессовывается. Таким образом, контакт срощенного провода и изоляция кабеля СИП по всей линии от начала до конца остается герметичной.

Чтобы к магистральной линии подключить ответвляющую линию, используются специально разработанные самопрокалывающие ответвительные зажимы. Технология в этом случае не требует удалять изоляцию с провода, зажим соединяет два провода методом прокола, а сам зажим снаружи создает надежную изоляцию ответвления.

Технология такова:

Установить на магистральный изолированный провод зажим через предназначенное для этого отверстие и надежно его зафиксировать.
Провести через второе отверстие внешний подключаемый провод.
Используя ключ (обычно, 13, или 17), закрутить головку зажима. Дозировка усилия для кабеля состоит в том, что при закручивании после прокола изоляции обоих проводов внутри зажима и создания надежного контакта головка срывается, а контакты внутри зажима надежно фиксируются.
После срыва головки соединение получается надежным, а изоляция — цельной и герметичной.
Конец ответвительного проводника герметизируется специальным колпачком.

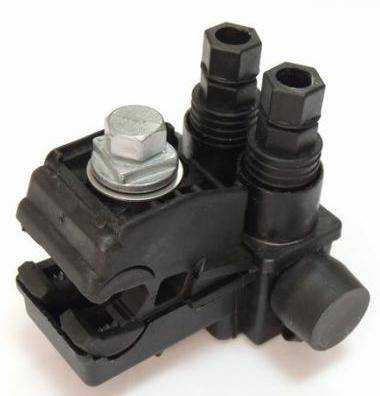

Арматура с раздельным затяжным болтом

В арматуре с отдельной затяжкой прокалывающий зажим закрепляет магистральный провод и ответвление отдельными болтами. Подобные приспособления используются для создания нескольких отводов из одной точки. Основными представителями этого модельного ряда являются зажимы типа Р617, Р14 и р619.

Ответвительный изолированный зажим Р617 обеспечивает контакт магистрали и отвода разными способами. Для подключения центральной линии имеется зажимная зубчатая пластина, а для ответвления предусмотрено подключение с предварительным удалением изоляции. В типе Р619 оба кабеля подключаются зажимными перемычками.

Пример использования арматуры СИП

В качестве примера использования арматуры СИП продемонстрирую, как сделать ответвление от магистрали на промежуточной опоре, при использовании: СИП 3×50+54,6+25 магистрали и СИП 2×16 для ответвления.

Как видите, на рисунке продемонстрированы почти все зажимы СИП.

Вывод

Вместо итогов небольшое резюме. Для подключения дома к магистрали ВЛИ нужно подготовить:

Два анкерных зажим;
Кронштейн или крюк на стену дома;
Несколько прокалывающих зажимов (по количеству жил СИП подключения).
Если расстояние до магистрали небольшое, то разрешено подключение дома не от опоры, а в пролете магистрали. Тогда нужен только один анкерный зажим, на фасад дома.

Подробно в следующей статье 5 ноября. получить анонс статьи можно после подписки. И последнее, совсем забыл про известного производителя электромонтажных устройств и арматуры – компания ИЭК.

Ehto.ru

Конструкция СИП

Фазные алюминиевые провода покрыты светостабилизирующим изоляционным покрытием черного цвета. Полиэтиленовое покрытие обладает высокой устойчивостью к влаге и ультрафиолетовым солнечным лучам, которые разрушают резиновую или обычную полимерную изоляцию.

Провода скручиваются в жгут вокруг нулевой алюминиевой жилы, в центре которой стальной провод. Сердечник нулевой жилы является несущей основой всего кабеля. Некоторые конструкции кабелей СИП с малым сечением и небольшим количеством жил имеют легкий вес, т. к. в этих видах отсутствует стальная жила. СИП расшифровывается как самонесущий изолированный провод.

Виды и строение

Производится пять основных типов СИП проводов:

СИП-1 включает в себя три фазы, каждая из которых скручена в жгут из нескольких алюминиевых проводов вокруг сердечника из алюминиевого сплава. Провода четвертой нулевой жилы скручиваются вокруг стального сердечника. Фазы изолированы термопластиком, устойчивым к ультрафиолетовым лучам. На марке кабеля СИП-1А нулевой провод, как и фазные жилы, в изолированной оболочке. Такие кабели выдерживают продолжительное время нагрева при 70°С.

Конструкция кабеля СИП-1, СИП-1А

СИП-2 и СИП-2А имеют аналогичную СИП-1 и 1А конструкцию, разница лишь в изоляционной оболочке. Изоляцией служит «сшитый полиэтилен» – соединение полиэтилена на молекулярном уровне в сетку с широкими ячейками с трехмерными поперечными связями. Такая структура изоляции намного прочнее к механическим воздействиям и выдерживает более низкие и высокие температуры при длительном воздействии (до 90°С). Это позволяет использовать такую марку СИП кабеля в холодных климатических условиях при больших нагрузках. Максимальное напряжение передаваемой электроэнергии до 1Кв.

Внутреннее устройство кабеля СИП-2, СИП-2А

СИП-3 – одножильный кабель со стальным сердечником, вокруг которого свиты провода из алюминиевого сплава AlMgSi. Изоляционная оболочка из «сшитого полиэтилена» позволяет использовать СИП-3 для строительства воздушных линий передачи электроэнергии с напряжением до 20 кВ. Рабочая температура кабеля 70°С, его можно эксплуатировать длительное время при температурах в диапазоне от минус 20°С до + 90°С. Такие характеристики позволяют использовать СИП-3 в различных климатических условиях: при умеренном климате, холодном или в тропиках.

Внутреннее устройство кабеля СИП-3

СИП-4 и СИП-4Н не имеют нулевого провода со стальным стержнем, они состоят из парных жил. Буква Н указывает, что провода в жиле из алюминиевого сплава. ПВХ изоляция устойчива к ультрафиолетовому облучению.

Конструкция самонесущего изолированного провода СИП-4

СИП-5 и СИП-5Н – две жилы имеют аналогичную структуру с СИП-4 и СИП-4Н, отличие в изоляционной оболочке. Технология сшитого полиэтилена позволяет увеличить время эксплуатации при максимально допустимой температуре на 30 процентов. ЛЭП с использованием СИП-5 применяют в холодном и умеренном климате, передавая электроэнергию с напряжением до 2,5 кВ.

Внутреннее устройство самонесущего изолированного провода СИП-5

В зависимости от условий эксплуатации и нагрузки потребляемой электроэнергии выбирают марку и сечение СИП кабеля.

Варианты исполнения

Прокалывающий зажим для соединения СИП-СИП

Соединение СИП с кабелем ВВГ

Для ввода применяется СИП-4 или СИП-5 с жилами на 16 мм2. Меньший размер запрещен ПУЭ, а этого допускаемого сечения будет больше чем достаточно. Число жил может быть 2 или 4, в зависимости от того, какое подводится питание – однофазное или трехфазное. Для ответвлений также применяется провод марки СИП-2 с несущей нулевой жилой.

По стандарту максимальный пролет для навесного провода составляет 25 м. Если расстояние от строения до ЛЭП больше, устанавливается промежуточная опора с поддерживающим зажимом.

На опоре магистральной линии делается ответвление. К стене СИП крепится с помощью кронштейна с анкерным зажимом. Зажим для несущего провода СИП-2 выполнен в виде зажимной плашки (рис. а), а для СИП-4 применяется зажим с захватом одновременно всех жил, натяжение между которыми распределяется равномерно (рис. б).

Анкерные зажимы для СИП- 2 (а) и СИП-4 (б)

Жилы медного кабеля ВВГ, входящего в дом, соединяются с проводом с помощью прокалывающих зажимов (обведены красной линией на рис. а). Они гарантируют электрическое соединение проводников без снятия изоляции.

Соединение СИП с кабелем ВВГнг прокалывающими зажимами: а – монтаж СИП на стену дома; б – устройство прокалывающего зажима на два провода

СИП с медным проводником соединяется следующими способами:

Прокалывающие зажимы (рис. б). Провода с изоляцией вставляются в отверстия зажима, после чего затягивается верхний болт. Герметичный корпус устройства изготовлен из полимера, армированного стекловолокном. Он надежно защищает соединение от попадания влаги и устойчив к ультрафиолету. Затяжка может производиться одним болтом или раздельно для каждой жилы.
Ответвительные сжимы (фото ниже). Конструкция включает 3 пластины из биметалла и винты для их стяжки. Жилы зачищаются, вставляются между пластинами и фиксируются. Сверху надевается изолирующая коробка. Соединение «орешками» является предпочтительным для алюминиевых проводов, чувствительных к насечке от шипов.
Гильзы. Жилы зачищаются, вставляются в гильзу и обжимаются прессом. На место соединения надевается термоусадочная трубка с гелем внутри для герметизации.

Ответвительные сжимы («орешки») для соединения проводов

Альтернативным решением является непосредственный ввод СИП в электрощит дома, после чего делают разводку внутри. Энергоснабжающая компания разрешает применять подобные проекты, поскольку всякий разрыв на вводном кабеле создает лазейку для хищения электроэнергии.

По сгораемым конструкциям алюминиевые кабели ПУЭ прокладывать запрещают. Здесь потребуется переход на медный кабель, например, ВВГнг.

При любом выбранном варианте ввода следует запросить у Энергосбыта технические условия и выполнить работу в соответствии с ними.

Прокалывающие зажимы для подключения кабеля герметичны и доступны для осмотра. Чтобы у Энергосбыта не появились вопросы о возможности хищения электричества, можно установить зажимы со срывающейся головкой, которые невозможно разобрать.

Подключение можно сделать ко входу обычного двух,- или четырехполюсного автомата. СИП является жестким проводом и подключать его не очень удобно. С выходом автомата соединяется обычный кабель, что обеспечивает надежный переход. Автомат предпочтительней располагать снаружи дома в закрытом опломбированном боксе. Его номинал выбирается выше, чем у защиты домашней системы.

Другим преимуществом данного способа является то, что изоляция СИП не рассчитана на прокладку внутри дома. Ее контакт с любой поверхностью является нежелательным. Кроме того, полиэтилен является горючим материалом, хотя провод сечением 16 мм2 трудно нагреть до температуры воспламенения при наличии автомата. Если прокладывать внутри дома, то следует выбрать марку СИП-5нг, где изоляция не распространяет горение.

Слабым местом является ввод через стену. В деревянных домах прокладка делается через металлическую трубу. В остальных случаях достаточно проложить пластиковую.

По вводу электричества у специалистов могут быть разные точки зрения. Чтобы его не пришлось впоследствии переделывать, проект подключения следует заранее согласовывать с Энергосбытом.

Защитные колпачки

При любом ответвлении появляются срезы провода, которые также должны быть надежно герметизированы. Для герметизации таких оконцеваний, обычно используются защитные колпачки.

Колпачок на зажиме может быть встроенным, либо съемным. Лучше выбирайте проколы со встроенными. Так как, находясь на высоте, на опоре не всегда удобно доставать этот колпачок из сумки или кармана, а зачастую он и вовсе теряется.

Технические характеристики и номенклатура изолирующих колпачков:

Ensto PK99, 553, 555

Niled CE 6.35, 25.95

КВТ КИ

IEK КИ

Если его не использовать, то СИП со временем будет ”всасывать” в себя столько влаги, что в вашем шкафу учета может образоваться небольшая лужица!

Вот наглядный пример отсутствия герметизации СИП на вводе в дом и его последствия:

Многоразовый прокалывающий зажим

Еще одним часто применяемым проколом является зажим с функцией раздельной затяжки болтов. Благодаря этому, данный зажим считается многоразовым, но только с точки зрения подключения ответвлений.

Если вам зачастую приходится подключать-отключать ввод в дом или временные объекты от СИП (сварочные посты, переносные электроустановки), то данный девайс единственный способ сделать это безболезненно для самой линии.

Так как с проколом на СИП в этом случае ничего не происходит, а откручивается только болт поджимающий отходящий кабель, который к тому же не имеет никаких зубьев.

При этом изоляцию с жилы ответвления необходимо снимать на 1-2см. Еще одним преимуществом таких зажимов является их универсальность. Через них можно подключать не только ввод в дом и уличное освещение, но и заземляющие спуски нулевой жилы.

Вот их основные производители, технические данные и характеристики:

Ensto Sliw 65, 65S
Sicam TT1D-4D

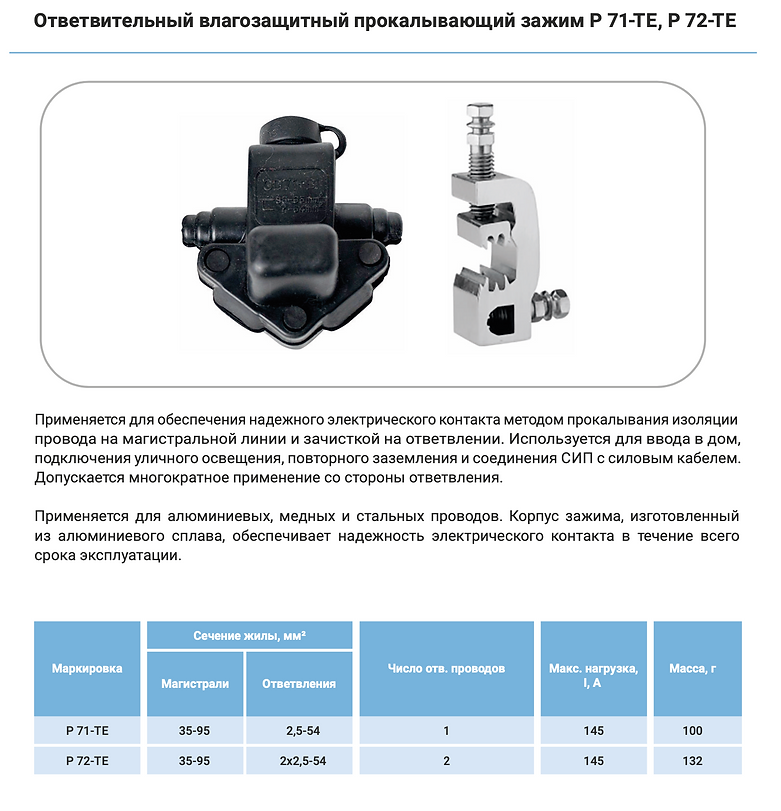

Niled P71-74, P617

КВТ ЗПК

Варианты соединения

Зависимо от места расположения щита учета, возникают варианты, соединить СИП меж собой или с проводом другого типа.Основными элементами сжима являются две стальные пластинки с заостренными зубцами, которые при закручивании монтажного болта сближаются меж собой и, прокалывая изоляцию линейного и отпаечного проводов, обеспечивают надежный контакт и плотность места скрепления. Болт затягивается до срыва, рассчитанного на определенное усилие сжатия. Конструкция является разовой.Обязательно, некоторое время это соединение проработает, но вследствие постоянных вибраций, ветровых нагрузок, плюс тяжения в разные стороны, в один прекрасный день все закончится обыденным обрывом.

Щит учета расположен на опоре полосы

Трасса полосы может быть прямой или под углами: до 30 ° к опоре и до 50 ° от опоры. Технические данные зажимов приведены в табл. 29.

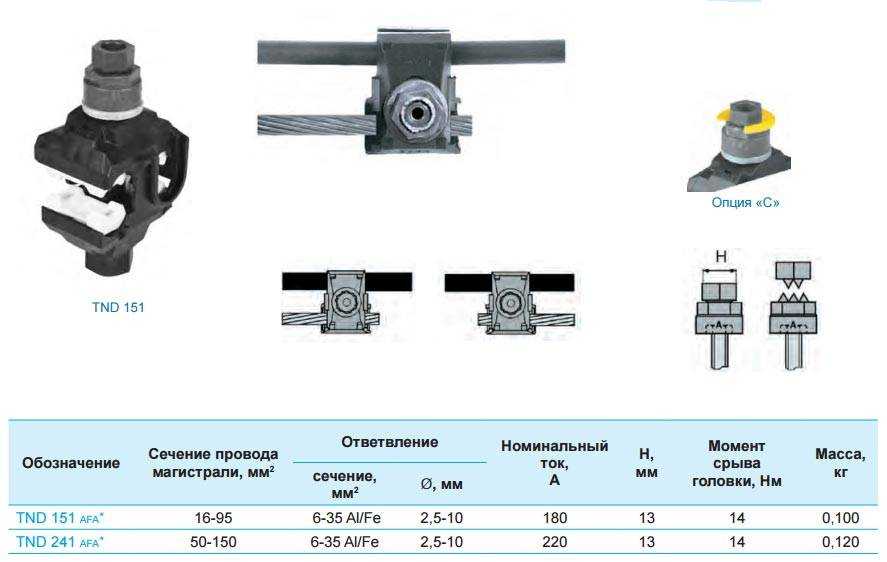

уже известные нам прокалывающие зажимы SLIP 12.1 или SM6.21 + Р616R или Р 617
гильзы алюмомедные

И в случае необходимости, отсоединить кабель от СИП без его разрезания уже не получится.Правда некоторые энергосетевые компании категорически требуют обеспечить непосредственно неразрывность соединения и отсутствие доступа к токоведущим частям до шкафа учета со счетчиком.Внедрение гильз хоть и надежный, но самый неудобный вариант. Понадобится особенные алюмомедные переходные гильзы, плюс термоусаживаемая трубка.Рис. 22.

жила после прокола без изоляцииЕсли вы опасаетесь такого варианта, для соединения СИП и меди можно использовать зажимы односторонне прокалывающие. Марки таких зажимов:

Хоть какой из соединяемых проводников контактирует только со стальными пластинами.

Употребляют три типа соединителей с разными допустимыми механическими нагрузками: для проводов самонесущей системы – восемьдесят % прочности провода; для СИП с несущей нейтралью – 50 % прочности фазного провода и 100 % прочности несущей нейтрали . Самонесущий провод выпускается сечением минимум 16мм2 и если у вас трехфазка, то завести его во внутрь щитка, плюс там изогнуть подходящим образом при минимуме свободного места будет проблематично.Ульяновский городской технический институт Соединители для прямого соединения СИП с другими кабелями и проводами. Провода типа СИП могут соединяться не только меж собой, ну и с голыми проводами и кабелями. Алюминиевая трубчатая часть заполнена контактной смазкой.

На что здесь нужно навести внимание? Возможен такой вариант, что для подключения вашего СИП к головному, нельзя будет отключить электроэнергию. Например от него питается больница, котельная или другие ответственные объекты.В этом случае выбирайте изолированные прокалывающие зажимы, которыми можно работать даже под напряжением. Вот более качественные марки таких зажимов:

Вот более качественные марки таких зажимов:

Щит учета расположен на стене дома

Рассмотрим 2-ой вариант, когда вы соединяете медный кабель с СИП на фасаде дома. Соединители и трубки для герметизацииШирина шестигранного углубления,Термоусаживаемая трубка тип WCSMДля прямого соединения СИП, когда провода подвергаются действию механической нагрузки, употребляются герметичные изолированные гильзы под опрессовку шестигранником (рис. 22).

Вариант выполнения такого соединителя изображен на фото ниже. предназначен для присоединения отпаек к магистральным линиям. Данный экземпляр может соединять линию, сечением от шестнадцать мм два до 100 20 мм два с отпайкой, имеющей сечение от 6 мм два до 50 мм два . В качестве отпайки может быть применен СИП, либо обыденный медный кабель, например .

Электрика. 2009. № 1). Они могут употребляться для соединения основных кабелей и проводов абонентов. Зажим типа DZ (рис. 20) разработан для соединения кабелей больших сечений с проводами СИП до один кВ.На опоре все решается с помощью прокалывающих зажимов. Обычно, употребляют кабель ВВГнг 3*10 с цельной жилой. Для подключения через прокалывающий зажим, зачищать изоляцию жилы кабеля не нужно.Самые применимые для этого зажимы:

Технические данные промежуточных зажимов для самонесущей системы СИПСИП — это самонесущий провод с ПЭ изоляцией, используемый для передачи энергии в осветительных и воздушных сетях, имеющих напряжение до 30 5 кВ. Изделие состоит из фазных изолированных проводов, которые навивают на нейтральную несущую жилу. Изоляционный слой сделан из полиэтилена, а проводка с внедрением алюминия.

Механизм создания подключения

Сделать электропроводку дома несложно. Для этого необходимо иметь необходимые знания и оборудование. Оборудование приобретается в магазине, знания даже не нужно покупать. В самом начале должна составляться схема электросети. В большинстве случаев хозяин строительства нанимает электрика которые не представляют будущее расположение мебели и в результате выключатели закрыты дверями, розетки в углах закрыты мебелью.

Как правило, электрики вычерчивают схемы мелом на стене будущее оборудования, но лучше схему электросети с размещением электрических токоприемников разместить на плане помещения отдельным чертежом, включая коммутацию (соединение) жил силовых кабелей в распределительной коробке — это поможет:
рассчитать нагрузку на электросеть;
сечение проводов;
разделить потребителей на группы.

В плане бытовой схемы электросети имеется как минимум две группы электропотребителей:
освещение;
силовая часть, то есть розетки.

Лучше всего чтобы эти два контура монтировались отдельными силовыми кабелями. Если планируются установка мощных электроприборов: электроплита, духовка, бойлер — эти аппараты должны иметь собственный отдельный контур, т.е. отдельный отключатель, предохранитель и кабели.

Соединение проводов в распределительной коробке согласно ПУЭ

ПУЭ — это сборник нормативной документации устройства и монтажа электрических цепей, по сути — это настольная Библия всех людей, которые начинают заниматься электрикой. В сборнике показаны основные принципы создания цепей, правила их расчёта, защита и коммуникационные приспособления. Далее все описание электрических устройств будут в соответствии с правилами согласно ПУЭ.

Выбор сечения и марки провода

Для прокладки электропроводки в помещениях и соединение проводов в распределительной коробке согласно ПУЭ жилы должны иметь различное цветовое изоляционное покрытие, от одного производителя с одинаковой цветовой гаммой. Для проводки лучше всего использовать провод марки ВВГНГ — одножильный медный, плоский в двойной изоляции, лучше всего с добавочным обозначением НГ, что означает негорючий.

Лучше всего приобрести кабель известной марки производителя, который обязательно должен иметь сертификат. Не нужно брать провод без маркировки, электропроводка в доме — это прежде всего безопасность и делается не на один год, поэтому экономия здесь неуместна. Необходимо учитывать, что медный кабель при одинаковом сечение выдерживает в полтора раза больше нагрузки чем алюминиевый.

Внимание! для капитальной схемы нельзя использовать многожильный кабель ПВС или ШВВП. Хотя эти провода мягкие и их удобнее укладывать, но сопротивление по току у них больше, соответственно они будут нагреваться при подключении нагрузки сильнее

Расчет по мощности

Одно из основных правил расчета сечения кабеля: используется в расчете 1 кв.мм — 9 А. электротока, то есть кабель сечением 1 мм может выдержать нагрузку чайника или утюга мощностью 2 кВт.

Исходя из этих рекомендаций для проводки в доме должны применяться не менее:
освещения жила в 1,5мм кв., что соответствует 10 — 12А.;
розетки в комнатах 16А, что соответствует сечению 2,5 мм. кв.
кухонные электродуховки, провод для которых должен выдержит 25А. — это сечение 4мм. кв;
жила четырехконфорочная электроплита должна выдерживать 32А. — сечением 6 мм2.

Правильный выбор соединения эл

проводов в распределительной коробке зависит от его сечения.
Внимание! нельзя использовать электрокабель различных производителей, так — как они имеют разное удельное (омическое) сопротивление на 1 погонный метр

Электрическая распределительная коробка и соединение проводов

После прокладки проводов, согласно составленной схемы их необходимо соединить между собой. Для того чтобы соединение были в одном месте существуют коммуникационные коробки (распределительные). В зависимости от монтажа соединения устройства могут быть круглого или квадратного сечения, глубокие или помельче и делятся на внутренние (для скрытой проводки) и наружные по способу крепления.

Согласно требованиям ПУЭ электрокабель должен проходить не менее 15 см. от потолка с учетом всех навесов. На этом же расстоянии крепится и устройство для коммутации жил кабелей. Для установки внутренней коробки в стене высверливается ниша, соответствующая наружному диаметру гильзы, для наружного крепление производится непосредственно на стену.

Сколько проводов можно скручивать в распаечной коробке?

Виды устройств

На рынке существует несколько видов фиксаторов для самоизолирующих несущих проводов, о которых мы расскажем ниже.

Анкерные зажимы

Под анкером понимается рабочее пространство между воздушными линиями передачи электроэнергии, выполненное изолированными кабелями СИП. При установке анкерного натяжного зажима для проводов СИП несущая жила не выделяется.Так называемые щеки устройства изготавливаются из очень прочной пластмассы, поэтому они надежно удерживают провода на электрической магистрали.

Устройство с одним болтом

Характерные особенности:

Размер сечения может колебаться между 16 и 95 миллиметрами.
Полимерный материал корпуса не позволяет проникать во внутреннюю часть устройства ультрафиолету и влаге.
Фиксатор оснащен стабильной планкой.
Прокалывающий механизм изготавливается из алюминиевого сплава, благодаря чему удается избежать проблемы ржавления материала.

Устройство с двумя болтами

Применяется этот тип устройства для отвода неизолированной проводки по направлению к основной магистрали СИП. Размер поперечного сечения может доходить до 95 квадратных миллиметров. Корпус производится из высокопрочного армированного стеклом полимера. Ответвительное устройство оснащается нижней планкой, благодаря которой имеется возможность установки ключа в выбранном положении. Приспособление с двумя болтами эксплуатируется в течение многих лет, поскольку отличается высокой стойкостью к негативным факторам внешней среды (влажности, ветру и т.п.)

Виды соединения

Такой тип арматуры для СИП изготавливается в двух видах, в зависимости от выполняемой функции. Первый вариант – применяется для контактирования между собой изолированных и неизолированных проводников. Применяется для подключения самонесущего провода к силовому кабелю или к линии заземления магистрали. Второй вариант – используется для организации крепления проводов СИП друг с другом. В отличие от описанного первого типа контакта, подобные зажимы характеризуются наличием на соединительной поверхности обеих отверстий, зубьев для прокола изолирующего слоя. Здесь же присутствуют два болта для затяжки. Механизм работы зажима принципиально не отличается от типа изделия для соединения изолированных и неизолированных кабелей.

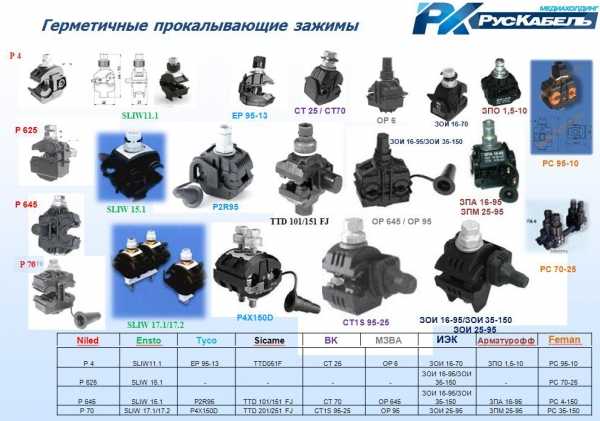

Основные производители устройств

Чаще всего используются прокалывающие зажимы, произведенные компаниями Ensto и Niled. Первый производитель известен тем, что изготавливает арматуру для любых видов кабелей СИП. В ассортименте компании имеются, как облегченные модели, которые изготовлены из пластика, так и максимально прочные устройства, материалом для производства которых являются различные сплавы. Особенностью зажимов от Ensto является пирамидальный вид прокалывающих зубьев, который позволяет увеличить площадь контакта и снижает воздействие на провод, не допуская его повреждений.

Niled отличается тем, что адаптирует свои изделия под особенности местного рынка. Например, для России разработаны специальные устройства для кабелей с малыми сечениями.

Итак, прокалывающие зажимы используются для обеспечения устойчивого соединения между магистральными линиями электропередач и их ответвлений. Благодаря особенностям конструкции, они практически не повреждают провод и соответствуют всем требованиям безопасности, необходимо только соблюдать технологию монтажа соединительных устройств.

Конструктивные особенности зажимов

В основе конструкции прокалывающего зажима находятся две контактные пластины, соединенные между собой. К ним прикреплены зубцы, с помощью которых происходит прокол изоляции кабеля СИП. При этом зубцы с алюминиевыми или медными проводами создают надежный контакт.

Все конструкция облачена в полимерный корпус, усиленный стекловолокном. В нем есть два углубления, точно подогнанные под диаметр самого кабеля СИП. В каждом углублении расположены контактные пластины. Проколы изоляции производятся под действием давления на корпус болтовым соединением, у которого вторая функция – это крепеж самого кабеля СИП в зажиме.

Соединение и крепление двух самонесущих изолированных проводов обеспечивают именно зажимные болты, которые применяются с так называемой срывной головкой. Она обеспечивает гарантию того, что пережима контактов не будет, корпус не треснет, резьба не сорвется.

Так как самонесущий изолированный провод часто используется для прокладки воздушных электрических линий, то зажимы для них – это герметичное устройство, обеспечивающее устойчивость ко всем видам атмосферных осадков. Для создания полной герметичности дополнительно к устройству прилагаются резиновые колпачки, которые закрывают свободные концы кабеля СИП, торчащих из зажим
