Особенности выбора и установки розеток в ванной комнате

Размещение точек питания и выключателей в ванной

Периодическая высокая влажность – особенность данной комнаты. В этом случае необходима защита и специальное подключение через УЗО. Все розетки имеют защитную степень не мене IP44 с водонепроницаемой крышкой. Запрещается размещение розеток на расстоянии менее 0,6 м от умывальника, душа или ванной.

Рекомендованное расстояние для монтировки штепсельных розеток по видам электроприборов составляет:

  • под водонагреватель – 1,8 м;
  • для стиральной машинки – 1 м;
  • для фена, бритвы или зубной щетки вблизи раковины – 1,1 м.

Внимание! В данной комнате есть риск образования потопов по причине неисправности бытовой техники или по ошибке владельцев квартиры. Для предотвращения угрозы жизни существует ограничение по установке изделий над полом, которое составляет не ниже 15 см

В свою очередь, выключатели находятся снаружи ванной комнаты перед входом.

Где можно ставить розетки

После разделения площади на зоны важно определить, сколько потребуется розеток, исходя из количества электроприборов. При этом нужно соблюдать правила и нормы, определенным ПУЭ и ГОСТ Р 50571-7-701-2013

В зоне 0 установка каких-либо устройств не допускается. Исключение –электроприборы, применяемые непосредственно в душевой кабинке либо ванне, работающих от напряжения не более 12 В.

В зоне 1 размещаются точки для питания проточного водонагревателя, электродуша. Главное требование – качественная гидроизоляция кабеля и насоса.

Во второй зоне разрешено устанавливать розетки под все приборы, используемые в зонах 0 и 1. Здесь же допускается размещение осветительных устройств и водонагревателей с электрозащитой не ниже II класса при наличии рабочей и дополнительной изоляции. В зонах 0-2 системы управления и коробки не ставятся.

Зона 3 считается наиболее безопасной. Расположение розеток в ней не ограничивается и подбирается, исходя только из удобства пользования электроприборами.

Выполнение монтажных работ

Для установки электротехнического элемента в помещении с повышенной влажностью воздуха, наиболее приемлемым вариантом будет применение закрытого способа установки этого электрического элемента. Для этой цели в стене делается канал с помощью зубила и молотка. Глубина канала, обычно, не превышает 2 — 3 см. Штроба делается от предполагаемого места установки розетки до ближайшей распределительной коробки, которая находится за пределами ванной комнаты.

диэлектрические трубки, внутри которых размещается кабель. Для дополнительной изоляции основного провода, в таких местах, можно использовать поливинилхлоридный кембрик. Внутри стены кабель закрепляется при помощи специальных скоб. Можно использовать для этой цели дюбель, на который закрепляется кольцо
из кембрика. Диаметр такого кольца подбирается таким образом, чтобы электрический кабель, который будет находиться внутри, был надёжно зафиксирован.
Необходимо помнить о том, что монтажу электрического элемента, должно предшествовать полное отключение электричества в доме. Только в этом случае можно не опасаться удара электрическим током при осуществлении монтажных работ.Марка кабеля, который применяется для установки элементов электротехнической арматуры, должна быть подобрана в зависимости от предельной нагрузки, которая может возникнуть при подключении самого мощного прибора в ванной комнате. В большинстве случаев для монтажных работ используется кабель медный кабель сечением не менее 2,5 мм2.Монтаж внутренних розеток должен осуществляться в специальные монтажные коробки. Для установки подрозетника в бетонные стены применяется специальная коронная насадка диаметром 67 мм.

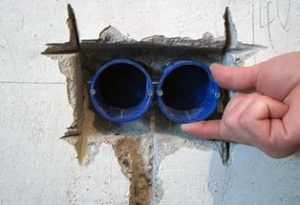

Установочная коробка должна быть надёжно зафиксирована в отверстии, сделанном короновидной насадкой. Для фиксации применяется гипсовый раствор, которым заделывают все пустоты между стеной и коробкой. Подрозетник должен быть установлен таким образом, чтобы его края не выступали за плоскость стены.


Кабель размещённый в штробе, также необходимо зафиксировать с помощью гипсовой шпатлёвки. Когда раствор затвердеет можно приступать к установке и подключению розетки в ванной комнате. Для этого с электрического устройства снимается декоративная накладка, и провода фиксируются к клеммам с помощью винтового зажима. Затем внутренняя часть розетки размещается внутри установочной коробки и фиксируется с помощью выдвигающихся «лапок». Для того чтобы электрический элемент разместился внутри подрозетника идеально ровно, следует затягивать винты, которые выдвигают крепёж, равномерно. Когда монтаж внутренней части розетки будет завершён, устанавливается декоративная накладка. В большинстве моделей для установки внешней части розетки достаточно совместить её с установленной внутренней частью и осуществить закручивание винта, расположенного посередине.
На этом установку розетки можно считать завершённой. Достаточно будет включить электрический ток и проверить работоспособность устройства. Если все действия по установки электротехнического элемента были осуществлены правильно, то розетка будет работать безукоризненно с любым электрическим прибором, имеющим максимальное значение мощности не превышающее предельную нагрузку работы элемента электротехнической арматуры.

Организация электрических коммуникаций

Для подключения стиральной машинки к электропитанию необходим отдельный трехжильный провод. Он тянется от распределительной коробки до места назначения, а третья жила обязательно соединяется с шиной защитного заземления. Последний шаг защитит пользователя, если произойдет утечка тока на корпус автомата. Организация электрокоммуникаций имеет еще несколько нюансов:

  • розетка должна питаться от отдельной линии;
  • стиральной технике отводится индивидуальной автомат;
  • ток утечки, при котором срабатывает автомат, должен иметь предел до 30мА;
  • рекомендуется включить в цепь стабилизатор, чтобы защитить стиралку от скачков напряжения.

Электрики советуют использовать УЗО или дифавтоматы с номинальным током отключения в 10мА. Такие устройства стоят дороже, но способны реагировать быстро, обеспечивая полноценную защиту при пробое на корпус. При установке автоматического выключателя достаточно значения в 16А.

Зачем нужны водорозетки

Водорозетка позволяет присоединить водопровод к необходимому оборудованию в ванне. В среднем в одной комнате можно установить не более четырех таких розеток. Это устройство передает напор воды из общей трубы в душ, кран или любую другую сантехнику, которая к нему подключена. Водорозетки необходимо использовать по следующим причинам:

  • установка приборов и сантехники становится намного проще с их присутствием;
  • быстрая замена в случае непредвиденной ситуации или поломки;
  • вода может подаваться сразу к нескольким приборам, что облегчает процесс эксплуатации.

Это интересно: Ремонт насосной станции своими руками причины неисправности и их устранение

Параметры правильного выбора

Категории розеток и выключателей для квартиры делятся на простые и специальные. Дорогие инновации, которыми управляют из Интернета, с особым типом заземления, или предназначенные для маломощных носителей, с индикацией напряжения и даже специальным механизмом, позволяющим выдергивать вилку безо всяких усилий. Все это – не дешевое удовольствие, но если они выпускаются производителем, значит, имеется спрос.

Большинство таких приборов рассчитано на особые случаи, например, с защитой от детей – для установки там, где есть маленькие дети, с защитой от пыли и влаги – в ванной, выдвижные – на кухне.

Для ванной

Нормы ПУЭ ранее запрещали установку в ванной розетки и даже выключателя, во избежание поражения током. Даже стиральные машины были с большей длиной шнура, чтобы производить подключение снаружи помещения с влагой. Сейчас есть розетки с подпружинивающей крышкой, обеспечивающие защиту от капель и брызг даже в момент подключения вилки. Есть накладные влагозащищенные – для тех, кто слишком поздно подумал об установке, но встраиваемые – безопасней, хотя для их монтажа нужно затратить больше усилий.

Если розетка – для подключения стиральной машины, к ней должен быть медный кабель соответствующего сечения, а если планируется еще и подключение нагревателей, то толщину розеточного кабеля увеличивают минимум в полтора раза.

Кухня

Основным требованием к розеткам на кухне считается их выверенное количество и точное расположение для используемых приборов. Если приходится протягивать удлинитель, то это и неэстетично, и неудобно. Свободная розетка для ноутбука или зарядки может быть простой, или с защитой от загрязнений. Для стиральной машины или электроплиты придется приобретать с толстым медным кабелем и выделять отдельную линию. С кнопкой для свободного выхода вилки можно установить для холодильника или микроволновки, если ее месторасположение – сзади прибора и требует усилий, чтобы достать до нужного места.

Специалисты рекомендуют выбирать для кухни розетки с защитой от загрязнений и пыли, потому что потенциальные помехи постоянно присутствуют в функциональном помещении.

Спальня и зал

Основным критерием выбора выключателя и места подсоединения вилки в спальне и зале является максимальное удобство. Чаще всего здесь используется самый банальный – перекидной выключатель, хотя можно использовать и сложные варианты – например:

  • на кнопочном таймере;
  • с автоматическим отключением в заданное время;
  • блок из нескольких входов для подключения ночников и необходимых бытовых электроприборов;
  • клавишу, позволяющую одним нажатием обеспечить сразу темноту и тишину.

И в спальне, и в зале – важное значение имеет эстетическая составляющая

Поэтому внимание уделяется цвету и декору электророзетки. Но в зале лучше отдать предпочтение встроенному типу с индикатором подсветки, а в спальне – облегчить нажатие спросонья тем же огоньком индикатора, только с мягкой перекидной клавишей накладного типа. Ее легко и просто нащупать рукой в темноте, и характерный щелчок раздается намного тише

Ее легко и просто нащупать рукой в темноте, и характерный щелчок раздается намного тише.

Гостиная и коридор

Никаких ограничений, кроме правильной дислокации и эстетической составляющей. Для обоих типов электроприспособления обеспечивается максимально удобно место, а их количество и высота просчитываются в зависимости от применяемых электроприборов. Учитывается компьютер и телевизор, домашний кинотеатр и электрокамин, подсветка стеллажей, настольная лампа или торшер у кресел. Все, что требуется от владельцев помещения – обеспечить максимальную эстетичность помещения, куда чаще всего допускаются посторонние. Розетка и выключатель должны соответствовать стилевому решению – быть встроенными, походящего цвета, а если получится и с фактурой – вариант будет просто идеальный.

Веранда и балкон

Можно обойтись корректной установкой накладных вариантов, чтобы не возиться с электрической проводкой, но если хозяева намерены сделать все по высшему разряду, лучше взять с индикатором и защитой от пыли. Если на веранде или балконе часто играют дети, нужно взять модель со специальной защитой, а когда хозяева предпочитают работать не в кабинете или спальне, а на балконе и оборудуют там рабочее место, следует подумать и о розетке для интернета.

Установка розеток в ванной комнате: нормы

Перед установкой розеток важно правильно выбрать места для их установки. Обязательно нужно соблюдать правила электробезопасности:

  1. Заземление. Оно отвечает за безопасность и предусмотрено во всех домах нового образца. Заземление нельзя выводить в ванную, в металлические трубопроводы, оно выводится только на входной щиток с автоматическими выключателями.
  2. Автоматы. Они устанавливаются в квартирах, где мощность подключаемого оборудования велика – например, при установке стиральных машин и водонагревателей.
  3. УЗО. Устройство с защитным отключением советуется установить в санузле на всю проводку. УЗО сработает на любые минимальные утечки тока и отключит подачу электричества полностью.

Важно отметить, что ванных не требуются клеммники со скрутками и другими соединителями проводов. Влагостойкие электрические розетки подключаются при помощи трехжильных кабелей с двойной изоляцией

Каждый из проводников имеет собственную маркировку. При помощи медных кабелей подключаются розетки, которые меньше поддаются окислению, имеют устойчивость к значительным нагрузкам и оказывают малое контактное сопротивление при подключении к автоматам

Влагостойкие электрические розетки подключаются при помощи трехжильных кабелей с двойной изоляцией. Каждый из проводников имеет собственную маркировку. При помощи медных кабелей подключаются розетки, которые меньше поддаются окислению, имеют устойчивость к значительным нагрузкам и оказывают малое контактное сопротивление при подключении к автоматам.

Высота установки для стиральной машины: правильное расположение


Обязательные условия к подключению стиральных машин:

  • подключение выполняется только к исправной проводке через трехжильный медный кабель;
  • внутри ванной устанавливаются только специальные розетки с защитой от попадания воды.
  • обязательно нужно соблюдать технику безопасности;
  • розетка должна быть с заземлением и со встроенным УЗО.

Грамотно брать место размещения розетки. Прибор должен быть расположен на значительном расстоянии от источников воды, рядом со стиральной машиной и в удобном для доступа месте.

В ванной комнате электророзетки для стиральных машин ставятся на высоте не менее 60 см от пола. Обычно выбирается расстояние в 100 см при средней высоте машин в 85 см. Розетку для удобства эксплуатации ставят над машиной. Также они должны размещаться не ближе 60 см от объектов, являющимися источниками воды.

Высота над раковиной для влажных помещений


Розетка в ванной должна располагаться на расстоянии не менее 60 см от раковины, оптимальным значением является 100 см. Также устройство должно быть оснащено защитной крышкой, чтобы внутрь не попадали брызги воды. Для дополнительной защиты изделие можно установить в нишах, за перегородкой или в подвесных шкафах. Для раковин со столешницей можно сделать прибор со скрытым модулем, который будет спрятан в столе.

На какой высоте расположить розетку для фена в ванной комнате

Ванная комната это не просто наличие душевой кабины или умывальника, это место, где можно высушить и уложить волосы феном, воспользоваться электробритвой, высушить полотенца. Для маломощных приборов, таких как фен, плойка, оптимальным расположением будет высота в 100 см. Расчет нужно проводить так, чтобы провода при использовании не были внатяжку.

Правила установки розеток в ванных и душевых комнатах

Ванная комната, санузел в квартире или загородном доме — это всегда помещение с повышенной опасностью, в связи с чем возникает риск соприкосновения с землей через влажную поверхность или непосредственно воду. При этом все водные коммуникации в этих помещениях в той или иной степени подключены к системе уравнивания потенциалов, то есть заземлены. Речь идет про водорозетки, трубы ХВС, ГВС и тд. Также и на бытовых приборах внутри помещения, к металлическим корпусам которых подключена «земля», может возникнуть потенциал при повреждении изоляции. Водопроводная вода почти не проводит ток, но сопротивление зависит от площади водной поверхности, при этом если пятно воды большое, то оно становится проводником тока.

В таких помещениях не рекомендуется размещать приборы с питающим напряжением выше 12 вольт.  Но в большинстве современных жилых квартир эта рекомендация неуместна, т.к. в маленьких помещениях и при маленьких ванных комнатах существует необходимость поставить и стиралку и включить бритву и голову просушить после душа. Потолочные светильники или бра, все же надо ставить на 12 вольт.

Правила установки розеток в ванных комнатах определяются следующими нормативными документами. Основной это ГОСТ 50571.7.701-2013, в котором прописаны правила устройства электроустановок. Ванная/душевая комната распределяются на зоны. Зона — непосредственно самое большое скопление воды, Зона 1 — границы зоны 0, например, бортик ванны. От бортика ванны расстояние 60см. составляет зону 2. Далее начинается зона 3, но ее упразднили в новой редакции. Высота всех зон от уровня чистового пола составляет 225см. Но ГОСТ указывает только на ванну, либо душ, а про раковину или другое сантехническое оборудование речь не идет. Поэтому есть вопросы.

Установка розеток разрешена в зоне минимум 60см от конца зоны 1 (край ванны). При этом розетки должны иметь степень пыле-влагозащиты IPx4 (защита от водяных брызг с любого направления). В случае затопления у розетки имеется защитный козырек, и при контакте с водяной пленкой, вода обходит контакты проводов по краям, не соприкасаясь с механизмом розетки. Питающая линия должна быть защищена УЗО! с дифференциальным током отключения не выше номинала 30мА. Практика показывает, что чаще всего заказчики и мастера сходятся в номинале 10мА. Почитайте на форумах подробнее об этом.

Это интересно: Сечение вводного кабеля в гараж и частный дом — читайте все нюансы

Правила установки розетки

Исходя из требований, предъявляемых к расположению устройства в ГОСТе, выделим ключевые правила монтажа:

  • Размещение розеток влагозащищенного класса IPх4 и выше допускается только в третьей зоне. Влагостойкий класс устройств предполагает наличие защиты от брызг воды в виде герметичных резинок и крышки. Также в самих отверстиях должны быть специальные шторки, предотвращающие попадание жидкости. Некоторые электротехнические изделия могут обеспечивать владельцу ванной безопасность даже при открытой крышке со вставленной вилкой. Речь идет об устройствах класса IPх6.
  • Электропроводку необходимо маскировать в специальном гофре. Металлические трубы или скобы в данном случае запрещены. Также не рекомендуется проводить проводку в гофре под самой ванной, поскольку она не будет должны образом обеспечена от попадания воды.
  • Для подключения устройства используется трехжильный медный кабель с сечением 2,5 мм. Проводник должен быть заземлен лишь для своей группы.
  • Подключение осуществляется через дифференцированный автомат или УЗО с показателем напряжения до 30 мА. Специалисты рекомендуют эксплуатировать более чувствительные защитные агрегаты с мощностью 10 мА. Дорогостоящие устройства с таким уровнем тока зачастую приходится заказывать, поскольку в свободной торговле их редко можно встретить.

  • Стиральная машинка может допускать утечку тока в пределах 1,5 мА на 1 кВт. Если же некогда исправный ТЭН начнет сыреть, то данный показатель может увеличиться до нескольких десятков мА. Что в конечном итоге будет приводить к регулярному выключению машинки-автомат. При этом утечка крайне мала, чтобы на нее реагировал УЗО, однако достаточно чувствительна для рук во время мытья под краном. К тому же ток будет постепенно способствовать образованию коррозии на трубах.

Как вариант, это может быть громоздкий вариант разделительного трансформатора. Впрочем, его габариты заставляют серьезно задуматься об установке УЗО.

Стоит также позаботиться и об установке системы уравнивания потенциалов. Заземление всех металлических компонентов в помещении ванной является необходимым условием для безопасности. Речь идет о стальном водопроводе, чугунной ванне, и прочих инженерных коммуникациях.

Устанавливаем электрические приборы в помещении ванной ↑

До сих пор бытует мнение, что розетку монтировать здесь запрещено. Запрет, действительно, существовал до 1996 года. Душевая — помещение с влажной средой, водоразборными устройствами, большим количеством токопроводящих трубопроводов и стальной ванной. Сегодня водопровод и канализация всё больше пластиковые. Но увеличилось количество бытовой техники.

Без розетки возле умывальника не обойтись. Удобно иметь рядышком, перед глазами и программное устройство электрического тёплого пола

Существовавший ранее запрет давно отменен, отчасти его снятие обусловлено широким распространением современных средств электробезопасности. В Правилах устройства электроустановок (ПУЭ) от 2002 года сказано, что запрещен монтаж розеток в сырых помещениях бань и саун, как частных, так и общественных. А вот устанавливать в квартирах, частных жилых домах допускается. Однако, в нормах имеется ряд существенных оговорок:

Подключение в помещении с повышенной влажностью возможно только через устройство защитного отключения (УЗО) с током срабатывания не выше 30 мА. Альтернатива УЗО — разделительный трансформатор. Максимальную, двойную защиту обеспечит установка обеих устройств одновременно (дело добровольное, этого нормы не требуют).

УЗО отключит электропитание в случае: утечки на корпус электроприбора; короткого замыкания, прикосновения человека к токоведущим элементам

При трёхжильной электропроводке должно иметь подключенный заземляющий контакт (защитный ноль TN-S). Увы, не во всех старых домах есть заземление. УЗО и защитный трансформатор смогут работать без него, но уровень защиты будет ниже. Все токопроводящие элементы (стальной водопровод, чугунная канализация, трубы и приборы отопления, если они есть, металлическая ванна, душевой поддон и т.д.) должны быть заземлены.

Все электроприборы, в том числе и розетки, обладают маркировкой типа IPXY, указывающей класс защиты от пыли (X) и влаги (Y). Для ванной и душевой необходимо, чтобы защита от влаги Y была не ниже класса 4. Большинство розеток для ванной соответствуют стандарту IP44.

  • Прокладывать электропроводку рекомендуется скрыто, но допускается открыто, при условии, что все места соединений провода будут тщательно заизолированы. Нельзя прокладывать в стальных трубах, металлорукаве. Запрещается крепление провода металлическими скобами без изолирующих прокладок, сами скобы должны иметь коррозионностойкое покрытие. Наличие разветвительных коробок в санузле не допускается.
  • Должны располагаться не ближе 60 см от заземлённых элементов сантехнического оборудования: стальных, чугунных ванн, умывальников, трубопроводов.
  • Не ближе 60 см от дверок закрытой душевой кабины.
  • Минимальная высота — не менее 130 см от уровня пола.

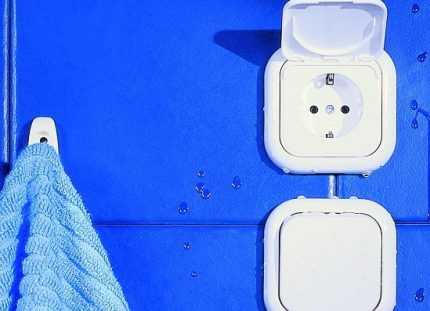

«Правильная» розетка  имеет специальное влагозащищённое исполнение

Пункт 7.1.47 ПУЭ гласит, что душевая делится на четыре зоны, к которым предъявляются различные требования по электробезопасности:

  1. Зона 0 — внутри ванны, душа, умывальника. Допускается размещать электроприборы напряжением 12В стандарта IPX7 с источниками питания вне пределов зоны, розетки размещать нельзя.
  2. Зона 1 — непосредственно над или под душем, умывальником, биде. И в радиусе 0,6 метра вокруг рожка душа без поддона. Про гибкий шланг составители наших норм забыли, ну да ладно. Здесь можно размещать водонагреватели, светильники класса защиты не ниже IPX5, обязательно с подключением защитного ноля. Розетки здесь быть не должно: водонагреватель можно подключить непосредственно к электропроводу через герметичный вход.
  3. Зона 2 — находится на расстоянии до 60см дальше от зоны «1». Можно размещать светильники IPX4, вентиляторы.
  4. Зона 3 — пространство душевой, находящееся на расстоянии до 2,4 метра от зоны «2». Размещают приборы стандарта IPX4, подключенные через УЗО либо трансформатор, с заземляющим контактом.

Схема подключения УЗО

За пределами зон повышенной опасности допускается установка в обычном исполнении IPX1, размещение разветвительных коробок, устройств управления. Требование подключения через защитные системы сохраняется.

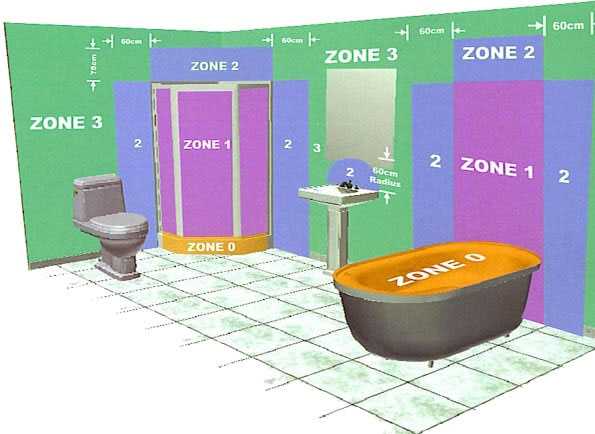

Зоны опасности

Зоны в ванной комнате

Все помещение ванной разбивается на зоны. Всего их четыре — от 0 до 3. Правда в последней редакции ГОСТа зона номер 3 не упоминается. Условно принимается что к ней относится пространство за зоной №2.

0 зона
внутренняя часть ванны, умывальника или душа

В этой зоне запрещено устанавливать электроприборы напряжением 220В. Разрешается только монтаж влагозащищенных, напряжением максимум 12В.

1 зона
это зона под раковиной, над ванной и т.п.

Здесь можно ставить эл.приборы с защитой IPX5. В основном ставят водонагреватели. При этом обязательно при подключении использовать трехжильный кабель с защитным проводником заземления. Розетки в этой зоне запрещены.

2 зона
все что находится, начиная с 60см и более от первой зоны

Розетки также монтировать запрещено. Можно ставить нагреватели, вытяжки, светильники которые включаются не с выключателя, а от шнурка.

В зонах до 2-й включительно запрещены распредкоробки. Поэтому до эл.прибора придется тянуть только цельный кабель от щитка или коробки в коридоре.

3 зона
начинается с того места, где заканчивается зона 2

Ее ширина по старому ГОСТ — 2,4м начиная от второй зоны. В новом издании не регламентируется и считается все пространство за зоной №2.

Если ванная комната, санузел, душевое помещение не имеет третьей зоны, то штепсельную розетку внутри устанавливать запрещено. Разрешается монтировать только на внешней стене, да и то на расстоянии в 60см от двери.

В Советское время длина шнура для подключения у отечественных стиральных машин по техусловиям равнялась 2,8м. Естественно никаких проблем с подсоединением стиралки к розетке на внешней коридорной стене не возникало.

Сегодня из-за повсеместной экономии с этим возникают явные трудности. И приходится в основном подключать только внутри помещения.

Для чего нужна розетка в ванной

В домах старой застройки розетки в ванных комнатах встречаются крайне редко. Причиной тому является компактный метраж помещения, элементарное отсутствие свободного места на стенах и слабая общая электросеть квартиры.

К тому же до недавних пор считалось, что электроточки в ванных комнатах и туалетах устанавливать нельзя, поэтому они выносились наружу и монтировались около дверей в санузел.

В современном жилье ситуация иная: совмещенные с туалетом и отдельные ванные комнаты отличаются большой площадью, что позволяет свободно размещать во внутреннем пространстве стиральную машинку, водонагреватель, сушилку, дополнительный электрообогреватель-полотенцесушитель, систему «теплый пол».

Актуальным остается ежедневное использование фена, электробритвы, устройства для завивки волос и др.


Учитывая количество приборов, для работы которых необходима электроэнергия, в ванной монтируют блок розеток или 2-3 отдельные точки

Чтобы точно выяснить, сколько розеток необходимо для ванной комнаты, нужно составить список всех устройств и среди них выделить те, что включены в сеть постоянно.

Предположим, в большой ванной комнате часто устанавливают стиральную машинку. Под нее обычно выделяют отдельную электроточку или монтируют подключение кабеля напрямую, при помощи клеммника.

По правилам, электроточка должна находиться слева, справа или над прибором, устанавливать ее за объемным агрегатом запрещается. Необходимо обеспечить простой доступ, чтобы в случае выхода изделия из строя его можно было бы быстро и легко заменить или отремонтировать.


Также рекомендовано выделить отдельно расположенные розетки для подключения водонагревателя, накопительного бойлера или полотенцесушителя – то есть приборов, которые обычно работают в постоянном режиме

Кухня

По количеству электрических приборов на единицу площади кухня даст фору любому помещению. Давайте просто посчитаем: холодильник, электроплита или плита газовая, но с электроподжигом, духовой шкаф, вытяжка над плитой, микроволновка, электрочайник. И это только те приборы, которые включены в сеть постоянно. Плюс, на кухне могут поселиться стиральная и посудомоечная машины.

Кроме них есть еще миксер, блендер, кофемолка и кофеварка, электромясорубка и соковыжималка, блинница, сендвичница и куча всяких приборов, которые достаются и включаются регулярно. Считаем еще раз: для включенных постоянно — восемь, и минимум пять надо «на всякий случай». Поэтому у вопроса, как правильно разместить розекти на кухне, есть свои технические нюансы.

1. Бытовая техника

Разъемы для холодильника и плиты могут располагаться прямо за ними: часто ли мы делаем перестановки в кухне? Включили и забыли. Если микроволновка у вас стоит на холодильнике, а такое часто бывает, ее точка там же — за холодильником. То же касается стиралки и посудомойки: разъемы для них, как правило, прячутся за кухонным гарнитуром.

Многие не знают, где разместить розетку для постоянно включенной вытяжки. На наш взгляд, самое подходящее место — под потолком. Если вы собираетесь использовать электрическую плиту и электрический духовой шкаф, для них нужна отдельная проводка, более толстого сечения.

2. Дополнительная техника

Мелкую и нечасто используемую технику удобно включать в разъемы, которые расположены над рабочей столешницей. Удобно использовать две группы по три штуки: многие дизайнеры предлагают своим клиентам именно такое расположение. Еще один вариант — встроить их в столешницу.

Монтаж

Рассмотрим поэтапно первую ситуацию, которая будет сопровождаться полной заменой электропроводки: Подготовка: нужно проложить кабель. Это лучше сделать заранее, так как данные работы займут большое количество времени.

40

  • Для начала обязательно обесточить систему.
  • В распределительный щиток устанавливаем отдельный автомат.
  • За ним ставится УЗО.
  • Проложенный провод подключается к автомату, за ним ставится УЗО.
  • Просверлим отверстия в стене под дюбеля.
  • В том месте, где планируется монтаж электророзетки, устанавливаем стакан для нее.
  • Подготавливаем проводку: чистим от изоляции концы кабелей.
  • Подключаем провода.
  • Закрепляем внешнюю часть на стене.

Монтаж проводки и выбор сечения кабеля

По требованиям нормативной документации делать проводку в ванной комнате нужно закрытым способом. Для этого в стене штробится канал, и укладывается питающий кабель. Затем выполняется штукатурный выравнивающий слой и декоративная отделка кафелем или пластиковыми панелями.

Менее трудоемок открытый монтаж, предусматривающий прокладку электрического кабеля по поверхности. В этом случае обязательно использование защитной гофры или кабель-каналов.

При выполнении проводки следует обращать внимание на сечение питающего кабеля. Его величина зависит от мощности одновременно подключаемых приборов. Требуемые цифры обычно указываются в технических паспортах или непосредственно на шильдике

Требуемые цифры обычно указываются в технических паспортах или непосредственно на шильдике.

Выбор кабеля в зависимости от нагрузки

Для подключения стиральной машинки площадь сечения медного кабеля должна быть не менее 2,5 мм2. Если одновременно планируется подключать к этой же линии и другие мощные электроприборы (водонагреватель, теплый пол), то сечение проводника желательно увеличить в 1,5-2 раза. Это необходимо делать для предотвращения перегрева кабеля и оплавления изоляции. Величина запаса зависит от того сколько и каких приборов одновременно будут работать.
