Монтаж щитка для квартиры: схема, сборка, установка и подключение электрощитка

Назначение оборудования и важность расчётов

Основное назначение распределительного щита – это защита домашней электросети от перегрузок, а самого помещения от пожара

Тут важно понимать, что проектирование и расчёты всех параметров необходимо провести с максимальной тщательностью

Например, при неправильном расчёте поперечного сечения проводки и монтаже недостаточной величины, нагрузка на сеть может вызвать возгорание изоляционного слоя. Другая крайность – установка слишком мощных автоматов. В таком случае, электроприборы с высоким потреблением энергии могут вызвать выгорание розеток.

Проводка большого сечения, не рассчитанного для конкретных условий, также оставляет сеть беззащитной. При скачке нагрузки, может не произойти защитных действий поскольку автоматические выключатели не успеют вовремя среагировать на критические показатели.

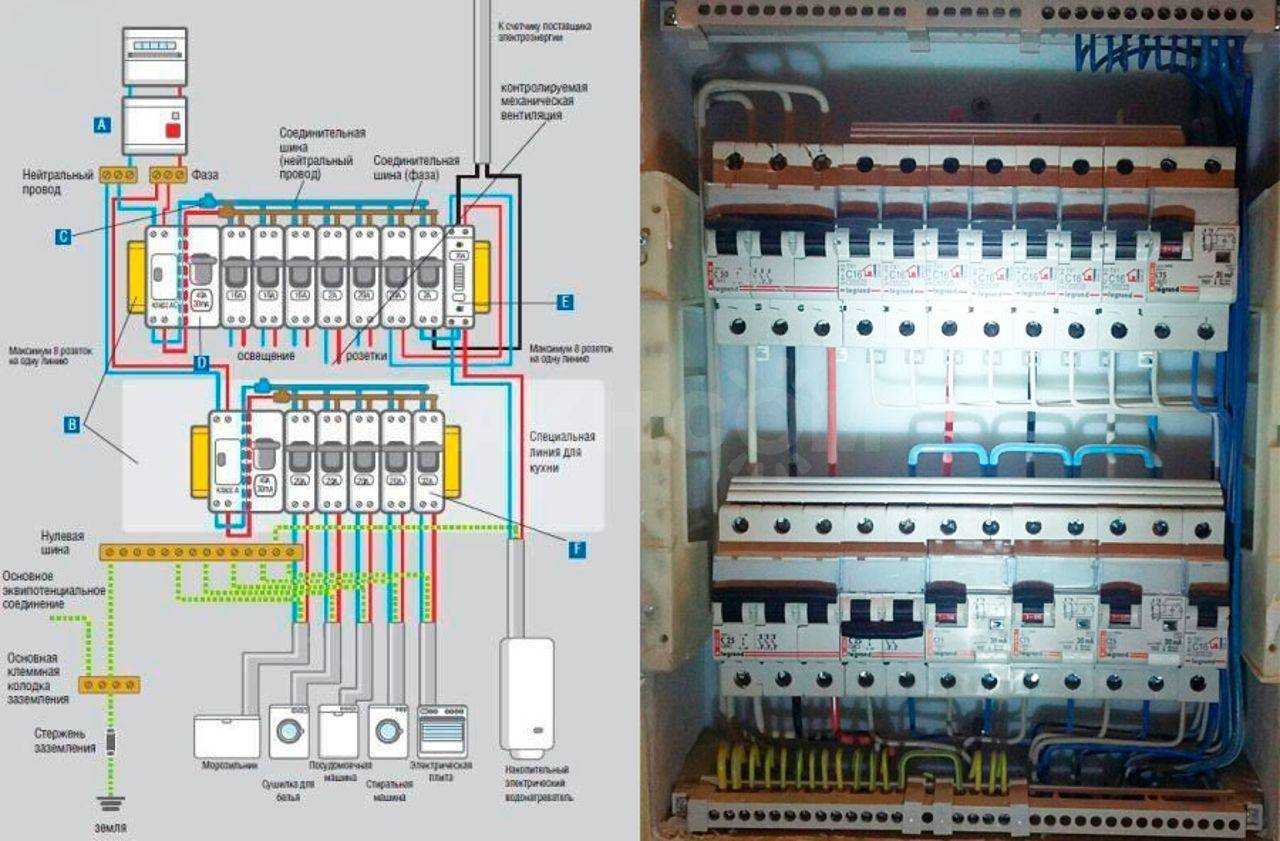

Примерная схема построения электрощита Источник ul-avesta.ru

Правила сборки

Существуют определённые правила, которых следует придерживаться при сборке электрощита:

• все провода внутри щитка должны быть такого же сечения, как и вводной провод;
• любой модуль должен иметь вход вверху, выход — внизу;
• если монтаж выполняется с помощью многожильного провода ПВ3, обязательно применение наконечников НШВИ.

Последовательность шагов электромонтажника, выполняющего сборку, может выглядеть следующим образом:

• предварительная компоновка модулей на дин-рейках в соответствии с имеющейся схемой;
• фиксация модулей на дин-рейках с помощью специальных крепежей;
• установка шин-гребёнок, с помощью которых напряжение от АВ ввода подаётся к остальным модулям;
• раздача фазы по назначению от нижних клемм модулей с помощью проводов с наконечниками;
• монтаж нулевого провода. Все провода монтируются за дин-рейкой;
• подтяжка всех соединений с помощью отвёртки;
• подача напряжения на автомат ввода и проверка работоспособности модулей;
• проверка наличия напряжения на входах и выходах модулей с помощью мультиметра.

Виды электрощитков

По происхождению распределительные щитки делятся на собранные самостоятельно и производственного изготовления — оба вида комплектуются под определённые системы электроснабжения квартир.

Готовые щитки производятся предприятиями, специализирующимися на электромонтаже. Если приобретаемое в магазине готовое изделие имеет сертификат, можно не сомневаться в качестве его комплектующих и сборки, но выбранный щиток должен соответствовать системе электроснабжения квартиры по всем параметрам.

Приобретать и устанавливать щитки сомнительного происхождения опасно – велика вероятность неотключения поврежденной цепи автоматически. Доверять безопасность жилья лучше проверенным производителям, например, ABB (Швеция-Швейцария), Makel (Турция), IEK (Россия), FOTKA (Греция). Но, чтобы быть уверенным в успешной установке своими руками даже высококачественного щитка, нужны опыт выполнения таких работ или помощь консультанта-профессионала.

Использование безымянной продукции китайского и турецкого производства следует исключить — экономия на безопасности не допустима. Кроме того, даже при качественных комплектующих такие мини-боксы часто бывают хрупки, а изделия белого цвета через несколько месяцев желтеют.

Самостоятельная сборка распределительного щитка производится из комплектующих с необходимыми параметрами — по схеме, выполненной под конкретную систему электроснабжения. Приобретается мини-бокс нужных габаритов и конструкции, в котором компонуются и монтируются необходимые комплектующие.

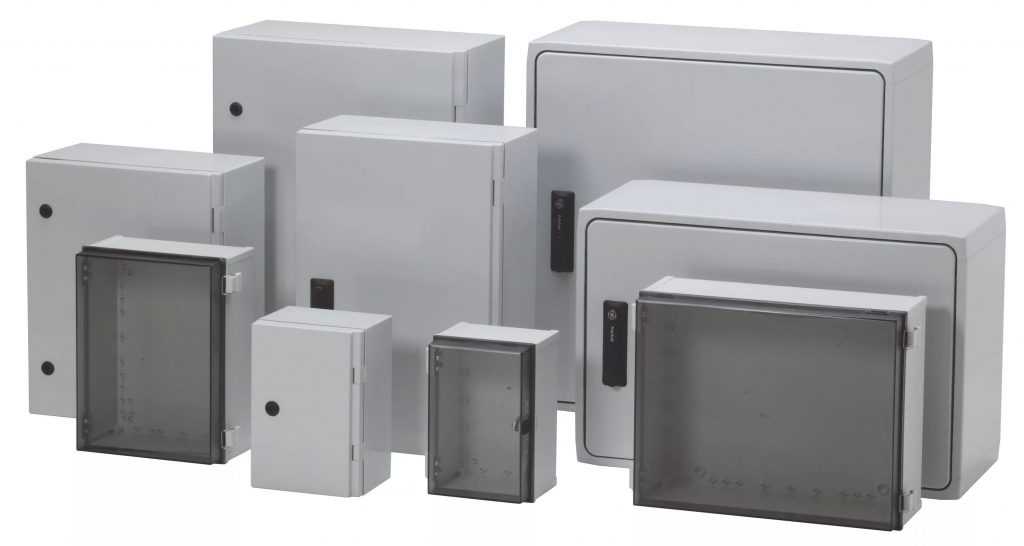

По материалу изготовления корпусы для щитков делятся на пластиковые, металлические и комбинированные. Для квартиры больше подойдёт мини-бокс из пластика – лёгкое изделие эстетичного исполнения, не требующее заземления.

При выборе распределительного щитка из нескольких равноценных вариантов лучше отдать предпочтение изделию с прозрачной дверцей мини-бокса, позволяющей и в закрытом состоянии контролировать состояние автоматов визуально.

По способу установки мини-боксы подразделяются:

• наружные (накладные, навесные) – удобные при наружной проводке и в деревянных домах, простые в установке, но занимающие определённый объём;
• встраиваемые – более эстетичные (монтируются заподлицо стене), но сложные в установке, так как требуют устройства монтажной ниши.

Монтаж и сборка электрического щита своими руками: полное руководство

В каждом жилом помещении или на предприятии есть электроприборы. Они используются для разных целей, питаются разным током по фазе и вольтажу, подключаются к сети от распределительного щита – приспособления, предназначенного для распределения между потребителями энергии и приема ее от внешнего источника.

На оборудование возложены и другие, не менее важные функции:

• Защита от высоких нагрузок сети, короткого замыкания проводки.
• В современных устройствах предусмотрена возможность подключения иных приборов или соответствующего реагирования на изменение качества тока.
• Обеспечение безопасности от поражения электричеством животных и людей.

Рассмотрим как собрать электрощиток своими руками.

Алгоритм сборки и подключения

Вне зависимости от того, какая выбрана схема щитка, мероприятия по сборке осуществляются последовательно. Они производятся только в чистой и сухой комнате.

Установка корпуса

Крепление корпуса в стене

Навесные модели ставятся на специальный крепеж, а встроенные – в нишу. Боксы допускается собирать в хорошо освещенной комнате у выхода. Влажность помещения должна составлять 15 %, расстояние до ближайшего выступа – 15 см, до газопровода – от 1 до 1,5 м, от пола – не ниже 1,4 м и не выше 1,8 м.

Дальнейшая инструкция по сборке встроенной модели предусматривает следующие действия:

1. Разметка при помощи уровня участка, где будет стоять электрощит. Рисуется линия, по краю которой прикладывается и обводится корпус.
2. Выполнение болгаркой разрезов по рисунку. Диск должен погрузиться в стену на 1/2.
3. Проделывание зубилом или перфоратором ниши по толщине ящика.
4. Проверка соответствия габаритов корпуса глубине ниши.
5. Установка штатного крепления на корпус, разметка точек вкручивания саморезов.
6. Просверливание перфоратором отверстий под крепежи.
7. Монтаж дин-рейки с модулями.
8. Заполнение полостей монтажной пеной.

Если в комплекте с навесной моделью не идет крепеж, ее можно прибить на стенку дюбелями. Для усиления крепления бокс садится на алебастр.

Правильная организация кабелей

Пример правильного ввода кабелей в щиток

Организация кабеля производится так:

1. Снятие крышки щитка и проделывание в ней отверстий под гофротрубу диаметром от 16 до 20 мм.
2. Обрезка гофротрубы перед выводом.
3. Удаление заглушки и подвод вводного провода к соответствующему автомату.
4. Установка кабеля на планку с проушинами, крепление его пластиковым хомутом. Стяжка подрезается под нужную длину кусачками.
5. Маркировка провода фломастерами.
6. Укладка провода в термоусадочную трубку, обозначение буквами.
7. Проделывание на заглушке насечек для плотной фиксации в отверстиях.
8. Размещение заглушки в установочном месте и ее крепление при помощи винтов.

Последовательность разделки проводов

Снятие изоляции с провода

Для снятия изоляции применяется специальный ножик с пяткой. Каждая жила после удаления изоляционного слоя маркируется. Дальнейшие действия:

1. Разделение провода слева направо вверху и направо от левого угла внизу.
2. Снятие изоляции с кончика кабеля ввода.
3. Обмотка проводов на 10 см до кончика малярным скотчем.
4. Маркировка кабеля.

Способы защиты внутренней начинки щитка

Изоляция проводов с помощью изоленты

Внутренние детали – самая дорогостоящая часть системы. Чтобы в нее не попала пыль и частицы мусора, можно закрыть кончики проводов колпачками от ручек, фломастеров или изолентой. Подвижные элементы снимаются с корпуса, а кабели располагаются внутри без резких перегибов. Схема укладки реализуется в направлении или против часовой стрелки, слева направо. Перегибы недопустимы.

В конце работ понадобится закрыть картонной накладкой или комплектной крышкой бокс и проклеить зазоры между стыками бумажным скотчем.

Монтаж распределительного щитка

Установка распределительного щитка должна производиться опытным мастером. Она включает в себя два этапа: подготовительный и основной.

Первый этап состоит из следующих манипуляций:

• Проверяется наличие необходимых составляющих;
• Корпус устанавливается на выбранное место;
• Подготавливается вводной кабель, снимается верхний слой изоляции. Если проводка разветвлена и концов много, их необходимо промаркировать.

Второй этап подразумевает следующую последовательность действий:

• Устанавливается вводной автомат.
• Монтируется нулевая планка, куда подсоединяются провода с нулевой фазой, кроме тех, которые подключаться через УЗО.
• Устанавливается счетчик (если он будет располагаться внутри квартиры).
• Устанавливается общее УЗО для противопожарной защиты. В итоге получается входная группа, включающая в себя вводной автомат, счетчик и УЗО.
• Устанавливаются линейные автоматы. Они закрепляются на DIN-­рейке, после чего подсоединяются друг к другу гребенкой. Соединение производится через верхние клеммы, нижние используются для кабелей.
• Устанавливаются линейные УЗО на группы. Аппарат может быть установлен на контур подключения с одним прибором (чаще всего стиральной машиной) или на несколько групп, например, на свет и розетки в определенной комнате. Через УЗО также подключаются линейные аппараты, дополнительно на эту группу должна быть установлена нулевая шина.
• Устанавливаем заземляющую шину и подключаем к ней PE-провода от кабелей нагрузки. Если контур заземления не предусмотрен, защитные провода можно подключить к шине заземления, но делать это следует на общем щите в подъезде или на РП. Это позволит разделить защитный и рабочий ноль.
• После установки и соединения всех элементов друг с другом и шинами, подключается вводной кабель. При однофазной сети у него будет три жилы: фаза, ноль рабочий и ноль защитный, при трехфазной жил уже будет пять – три фазы, ноль и защитный проводник. Фаза подсоединяется к вводному автомату, защитный ноль – к защитной шине, рабочий ноль – к нулевой шине. Далее фаза подключается к первому линейному автомату. При выходе фаза подключается к нагрузочному кабелю домашней сети. Если установлены дополнительные УЗО, фаза и ноль «раздаются» через них с применением нулевых шин.
• После подсоединения питающего кабеля клеммники счетчика должны быть запломбированы инспектором.

Составление схемы

Проектирование лучше доверить опытному инженеру-электрику. Но если подобной возможности нет, то следует ознакомиться с основными принципами. Начинать следует со схемы. На рисунке представлена однолинейная схема.

Сразу кажется, что это непонятный набор каких-то фигурок. Однолинейной схема называется, так как не имеет прорисовок каждого провода – все ограничено группами. Число наклонно-поперечных черточек означает количество проводников. Внизу написаны линии и мощность потребителей и кабеля для монтажа проводки.

Рубильник обозначается Н1. Он должен размыкать цепь под нагрузкой. Можно заменить рубильник автоматическим выключателем, но его конструкция негативно воспринимает отключение во время нагрузки. Н2-Н16 – автоматические выключатели, А1, F1-F3 – УЗО. В верху слева указан этажный щит с вводным автоматом 100 А, входным УЗО, счетчиком электроэнергии. УЗО является противопожарным, так как срабатывает на дифференциальный ток 100-500 мА и спасает от утечки – причины возгораний. Лучше, если оно будет селективным, то есть не будет реагировать мгновенно, а будет ожидать срабатывания УЗО около проблемного места. При отсутствии реакции с их сторону входное УЗО отключит весь дом.

Схема будет лучше восприниматься в другом виде:

Выбор места монтажа щитка

Электрический щиток (ЩК – щит квартирный) устанавливают на вводе электрического кабеля в квартиру, как правило, в прихожей или тамбуре, чтобы длина кабеля для подключения к общей линии была минимальной. Назначение ЩК – защита системы электроснабжения от коротких замыканий и перегрузок, управление группами линий питания и учёт потребления электроэнергии.

Щитки старого образца имели открытое исполнение, вынуждавшее в целях безопасности располагать их как можно выше. Современные распределительные щиты размещают в прочных, запирающихся на замок корпусах (мини-боксах), поэтому устанавливают их на высоте, удобной для пользования автоматами и снятия показаний счётчика – от 170 до 175 см.

В частном доме расположение щитка проектируют в зависимости от места и способа подключения системы электроснабжения жилья к питающему кабелю.

Место установки ЩК должно отвечать следующим требованиям:

• достаточный уровень освещённости и вентиляции (естественных);
• лёгкий доступ;
• удалённость от мест хранения пожароопасных материалов.

Требования к сборке

Установка электрического щита производится с целью повышения уровня электробезопасности. Для этого должны выполняться требования:

• соответствие ПУЭ и правилам ГОСТа 51778-2001;
• к щитку должна прилагаться техническая документация с описанием устанавливаемого оборудования и мощности приборов;
• наличие на щитке знака электробезопасности с указанием величины напряжения;
• применение негорючих материалов для изготовления щитка;
• покрытие металлического корпуса должно быть диэлектрическим;
• наличие маркировки на проводах;
• колодки нейтрали и заземления должны иметь свободные клеммы;
• заземление корпуса и дверцы электрощита;
• к щиту прилагается технический паспорт.

Всё готово к монтажу

Итак, схема составлена и осмыслена, комплектующие подготовлены — ничто не мешает начинать сборку электрощитка. В первую очередь выбирается место расположения щитка, на котором устройство крепится, как правило, саморезами или хомутами. Корпус электрощита размещается, как правило, недалеко от входа в дом или квартиру — в тамбуре или прихожей. Если хозяин изъявил желание скрыть щиток в стене, а стена окажется бетонной, можно использовать фальшстену или выступ из гипсокартона: площадь помещения при этом может несколько уменьшиться.

Выбирая место на стене для установки электрощитка, следует учитывать, что расстояние от прибора до ближайшего дверного проема должно быть не менее 15 см, расстояние до пола — 1.5–1.7 м. В случае необходимости хозяин жилья или вызванный электрик должен иметь возможность беспрепятственно добраться до щитка: категорически недопустимо размещение прибора внутри шкафов или другой мебели. Прибор должен располагаться в отдалении от газовых труб и легковоспламеняющихся материалов.

Чтобы электрощит не оказался слишком большим или маленьким, можно предварительно определить его размер, зная габариты компонентов, которые будут в нём расположены. Например, ширина стандартного однополюсного автоматического выключателя равна 17.5 мм, двухполюсного — 35 мм, трёхполюсного — 52.5 мм. Остальные компоненты имеют следующие размеры:

• УЗО однофазное двухмодульное — 35 мм;
• УЗО трёхфазное четырёхмодульное — 70 мм;
• дифавтомат однофазный двухмодульный — 70 мм;
• клеммник на дин-рейке — 17.5 мм (1 модуль);
• счётчик (6–8 модулей) — 105–140 мм;
• реле напряжения из 3 модулей — 52.5 мм; это не обязательный элемент щитка, но при его использовании, вы сможете защитить оборудование от скачков или проседаний напряжения, спасти от выхода из строя такие бытовые приборы как холодильник, телевизор, компьютер и другую электронику;
• розетка на дин-рейку (3 модуля) — 52.5 мм.

Модули располагаются на так называемой DIN-рейке — специальной металлической пластине шириной 35 мм. Розетка не входит в число обязательных элементов, но может пригодиться при проведении ремонтных работ. Если при суммировании количества компонентов оказалось, что необходим щиток на 20 модулей, то будет разумным установить электрощит на 24 или даже 32 модуля — кто может знать, сколько бытовых электроприборов добавится в доме через год, два или пять?

Требования к распределительным щиткам

Одной из основных целей установки распределительного щита в квартире является повышение уровня электробезопасности, поэтому нужно очень серьезно подойти к требованиям по его установке.

Электрический щит должен отвечать всем правилам ГОСТ 51778-2001 и ПУЭ

К щитку должна прилагаться техническая документация, в которой описывается установленное оборудование, а именно количество приборов и их номинальный ток.
Щиток должен иметь знак электрической безопасности с указанным напряжением.

Материалы, из которых изготовлен щиток, должны быть негорючими. Покрытие щита не должно пропускать электрический ток. Как правило, это термостойкий пластик, либо металл с полимерным покрытием.

Провода должны иметь маркировку, например с помощью бирок с обозначением подключенных приборов.
Заземляющие и нулевые клеммные колодки должны иметь не больше одного провода на каждой клемме. При выборе колодок нужно рассчитывать на то, чтобы при подключении оставались свободные клеммы

Шины должны быть промаркированы по правилам ПУЭ.

Электрощиток должен быть заземлен, это относится как корпусу, так и к его дверцам.
Дверцы электрощитка должны предусматривать элементы для опломбирования.
Следует обратить внимание на наличие технического паспорта с указанием сертификационных данных и характеристик.
Для соединения автоматов между собой нужно использовать специальные шинопроводники «гребенка».

Следуя правилам, описанным в ПУЭ и ГОСТ, можно установить электрощит самостоятельно, для этого нужно разработать схему подключения.

Составление схемы

Современные системы электроснабжения предусматривают использование трехжильного кабеля, где один провод — фаза, а остальные — земля и ноль. Учитывая растущую мощность приборов, также необходимо разделение на группы, что позволяет увеличить срок эксплуатации проводки. Руководствуясь данными принципом, переходят к составлению схемы щитка.

В обязательном порядке на входной кабель устанавливается устройство защиты, которое обезопасит внутреннюю сеть от перенапряжения. Затем устанавливают реле напряжения для контроля скачков в сети, после чего переходят к монтажу групп и отдельных линий. Стоит отметить, что для мощных приборов кроме выключателей используют дополнительные УЗО или диффавтоматы. Подобная организация домашней электросети не только безопасная, но и удобная. При надобности, можно выключить автомат и отключить стиральную машину. Также можно отключить УЗО и обесточить всех потребителей, входящих в глобальную группу.

Инструмент для сборки электрощита

Инструмент и приспособления которыми нужно будет воспользоваться для того, чтобы качественно и грамотно собрать щиток своими руками:

• отвертки (крестовая+шлицевая)
• пассатижы, бокорезы, кабелерез, утконосы
• пресс клещи для наконечников
• съемник изоляции
• маркер
• нож
• провод ПВ 3-1,5 и ПВ 3-10 (для перемычек)
• гребенчатая шинка
• разная расходка для электропроводки (наконечники, саморезы, кабельные стяжки)
• составленная схема со списком групп для сборки щита

Допустим с первой по десятую группы, слева направо. Для того чтобы пучок кабелей не мешался в процессе сборки, сбоку от щитка делаете импровизированный крючок из подручных материалов, и загнув кабели закрепляете их на данном приспособлении.

Приступаем непосредственно к работе.

Как рассчитать количество мест в электрическом щите?

Все оборудование для щита стандартизировано и устанавливается на специальную DIN-рейку. Единицей измерения места считается «модуль» с шириной 17,5 мм. Все щитки продают в зависимости от количества пространства: на 8, 12, 24, 36 модулей.

Автоматические выключатели имеют стандартную ширину 17,5 мм. Остальные приборы имеют следующие характеристики:

• двухполюсный автомат — 2 модуля и 35 мм;
• трехполюсный автомат — 3 модуля, 52,5 мм;
• однофазное УЗО — 2 модуля и 35 мм;
• трехфазное УЗО — 4 модуля и 70 мм;
• диффавтомат — 2 модуля и 35 мм;
• реле напряжения — 3 модуля, 52,5 мм;
• розетка на DIN-рейку — 3 модуля, 52,5 мм;
• клеммы на DIN-рейку — 1 модуль 17,5 мм.

Куда устанавливают электрощит для счетчика и автоматики

Первым делом необходимо определиться с местом для установки щитка. Так, специалисты считают, что лучше фиксировать его возле входной двери в коридоре, ведь тогда не придется прокладывать кабель с лестничной площадки, что значительно упростит монтаж.

Как правило, закрепляют щиток на уровне видимости жителей квартиры – это позволит без проблем снимать показания и отключать автоматы. Поэтому место установки будет отличаться в зависимости от роста домочадцев.

Электрощиток в квартире

Любые современные щитки имеют надежное основание, закрываются с помощью замка, поэтому посторонние или маленькие дети не смогут туда добраться, если не будут иметь доступ к ключам.

При выборе места для монтажа учитывают и то, откуда будет проходить кабель воздушной или подземной линии питания (в квартире или частном доме). Уточнить подобную информацию можно у сотрудников компании, отвечающей за электроэнергию.

Приобрести готовый электрощит или собрать самостоятельно

Теперь электрики уже не только самостоятельно собирают щитки, но и устанавливают готовый заводской вариант со всем внутренним наполнением. Такие конструкции даже изготавливают по специальному заказу под конкретную квартиру.

Главный момент в этом деле – это опыт установки фирменных щитков. Если мастер уже сталкивался с таким монтажом, то опасаться не стоит. В других же случаях лучше собрать конструкцию на месте, поэтапно.

Видео – Сборка щитка для квартиры

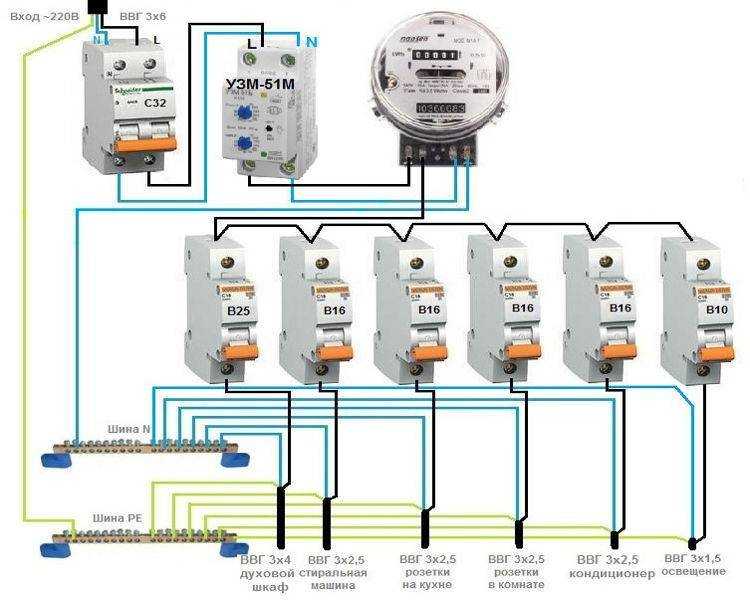

Схема щитка с УЗО для отдельных групп

Схема электрощитка с УЗО для отдельных групп

Прибор УЗО срабатывает при нагрузке от 1 А до 80 мА, что предотвращает поражение током и летальный исход в случаях утечки. Устройство подходит для жилых помещений, где электропроводка имеет общую длину от 400 м.

Расключить квартиру можно следующим образом:

1. Установка аппарата на вводе. УЗО с пределом срабатывания до 30 мА подходит для квартиры с однофазной нагрузкой 11 кВт.
2. Защита от токовой утечки также ставится на розеточные линии и группу сплит-системы.
3. Один прибор располагается на объединенной системе, где на каждую группу стоит защитный автомат.
4. Монтаж стандартного автомата для сети с металлическими корпусами осветительных приборов.

Размеры и виды электрощитков

Рассчитав количество комплектующих и начертив схему электрощитка, необходимо позаботиться о том, куда все эти элементы будут устанавливаться. Пора приобретать шкаф, в который поместится вся необходимая электрика. Прежде всего, определяем точное место установки электрощита. Именно от места будет зависеть тип шкафа. К примеру, если щиток будет устанавливаться на улице, потребуется влагозащищенный шкаф, если в помещении, то можно обойтись обычным.

Различают следующие виды электрощитков:

• пластиковые и металлические;
• навесные и встраиваемые;
• разборные и цельные;
• с большим и малым количеством мест;
• с глухой и прозрачной дверцей;
• с механизмами запирания и без.

Также шкафы для бытовых электрических щитов отличаются по размеру и форме. Шкаф следует выбирать по месту и количеству электрической начинки, но если есть выбор, берите большой щиток. С большим щитком проще работать, к тому же останется дополнительное место на случай, если вы решите когда-нибудь провести модернизацию электросети.

Размер щитка определяется не только габаритами самого шкафа, но и количеством мест под однополюсные автоматы толщиной 12 мм. Учтите тот факт, что в вашей схеме будут не только однополюсные, но и двухполюсные автоматы, у которых толщина в два раза больше. В общем, чтобы правильно рассчитать количество требуемых мест в будущем шкафу, потребуется знать габариты всех применяемых в схеме автоматов. Но это не особенно сложно, поскольку чаще всего размеры у них стандартные.

Приведем пример, на котором вы увидите, сколько мест в щитке займет тот или иной модуль.

1. Однополюсный автомат займет 1 место.
2. Двухполюсный автомат займет 2 места.
3. Трехполюсный автомат – 3 места.
4. Однофазное УЗО – 2 места.
5. Трехфазное УЗО – 4 места.
6. Однофазный дифавтомат – 2 места.
7. Шина – 1 место.
8. Модульная розетка – 3 места.
9. Реле напряжения – 3 места.
10. Модульный электросчетчик – от 6 до 8 мест.
