Применение сетевых фильтров, их различия и основные характеристики

Что нуждается в защите?

Но прежде, чем говорить о защите от сбоев, приведём конкретные примеры их пагубного воздействия на бытовые приборы и электронику.

Вообще, современная техника теоретически способна «пережить» колебания напряжения в диапазоне от 200 до 240 вольт. Однако абсолютным правилом это не является и в каждом отдельном случае устройство может вести себя по-разному.

Так, при кратковременном повышении напряжения под удар попадают блоки питания ноутбуков и компьютеров, микросхемы электронных устройств, двигатели стиральных и посудомоечных машин, моторы газовых и электрокотлов, нагревательные элементы чайников, мультиварок, тех же стиральных и посудомоечных машин, компрессоры холодильников, датчики электронных устройств, материнские платы компьютеров, а также их процессоры, микросхемы памяти и контроллеры дисков.

Пониженное напряжение – как периодические скачки, так и достаточно длительные периоды – заставляют технику работать с перегрузкой. Особенно это касается приборов и устройств, в конструкции которых (или среди компонентов которых) имеются электродвигатели. То есть, пониженное напряжение представляет реальную опасность для компьютеров (в которых установлены вентиляторы и жёсткие диски), отопительных котлов (представьте – каково лишится автономного отопления посреди зимы), стиральных и посудомоечных машин. Последние часто работают в отсутствии в квартире людей – что добавляет в ситуацию риск возникновения пожара.

Много схожего с понижением и повышением напряжения у кратковременных перебоев электроснабжения. Как известно, наибольшую нагрузку электронные и электрические компоненты устройств испытывают при подаче энергии во время включения прибора. Перебои же, фактически представляющие собой один или несколько краткосрочных случаев выключения-включения, увеличивают возможность поломки в несколько раз.

Наконец, говоря о сбоях в электросети, нельзя не упомянуть о проблемах с частотой подачи переменного токи и о шумовых (электромагнитных и радиочастотных помехах). Они также крайне негативно влияют на подключенную бытовую и офисную технику и электронику. Особенно современную, создаваемую по крайне тонким технологическим процессам и поэтому особенно уязвимую в нештатных условиях работы.

Расчетный спектр шума

Выпрямленное сетевое напряжение прикладывается к участку сток–исток. Пиковый уровень этого напряжения определяется следующим образом:

VP = 230 В • √2 = 325 В.

В рассматриваемом случае используется импульсный источник тока с частотой 100 кГц. На этой частоте синхросигналы следуют с интервалом 10 мкс, а их длительность составляет 2 мкс. Следовательно, коэффициент заполнения:

Исходя из того, что импульсы тока через выпрямительный мост имеют трапециевидную форму, можно приблизительно определить спектр ЭМС в отсутствие сетевого фильтра и без преобразования Фурье. Сначала установим первую угловую точку для спектральной плотности амплитуды.

Первая частота среза, ограничивающая спектральную плотность амплитуды, определяется следующим образом:

FCO1 = nCO1 • fCLK = 1,592 • 100 кГц = 159,2 кГц.

Таким образом, можно определить амплитуду первой гармоники:

Предположив, что емкость паразитной связи CP между импульсным источником питания и заземлением равна 20 пФ, можно установить величину синфазного тока первой гармоники ICM1:

Напряжение радиопомехи VCM измеряется с помощью эквивалента цепи (LISN) и приемника для измерения ЭМС. Поскольку входной импеданс измерительного приемника величиной 50 Ом включен параллельно выходному импедансу эквивалента цепи 50 Ом, суммарный импеданс Z соединения равен 25 Ом. Рассчитаем измеряемое напряжение радиопомехи VCM:

VCM = Z ∙ ICM1 = 25 Ом ∙ 2,6 мА = 0,065 В.

В единицах дБмкВ получаем:

Расчеты показывают, что возможно появление больших радиопомех. Для оценки их уровня можно воспользоваться, например, стандартом EN 55022. В диапазоне частот 0,15–0,5 МГц этот стандарт определяет допустимый квазипиковый уровень помех в пределах 66–56 дБмкВ. На рисунке 2 представлен результат измерения напряжения кондуктивной радиопомехи импульсного источника питания в отсутствие сетевого фильтра. Очевидно, что в данном случае без фильтра не обойтись.

Рис. 2. Напряжение радиопомехи в импульсном источнике питания без сетевого фильтра

Как устроен сетевой фильтр?

Что же это, собственно, такое – сетевой фильтр? Это устройство, предназначенное для защиты подключённых к электросети устройств от скачков напряжения. В частности, от резкого кратковременного увеличения напряжения.

Кроме того, сетевые фильтры успешно справляются с нагрузками, которые возникают в первые мгновенья после включения электроприбора. Эти нагрузки – неотъемлемая часть технологии передачи электричества по современным сетям. С их последствиями хорошо знакомы все, кто замечал, как лопаются казалось бы вполне нормально работавшие лампы сразу после включения освещения в комнате.

Получая на входе ток с внезапно возросшим напряжением, сетевой фильтр умеет превращать излишек энергии в тепло. Как же это происходит?

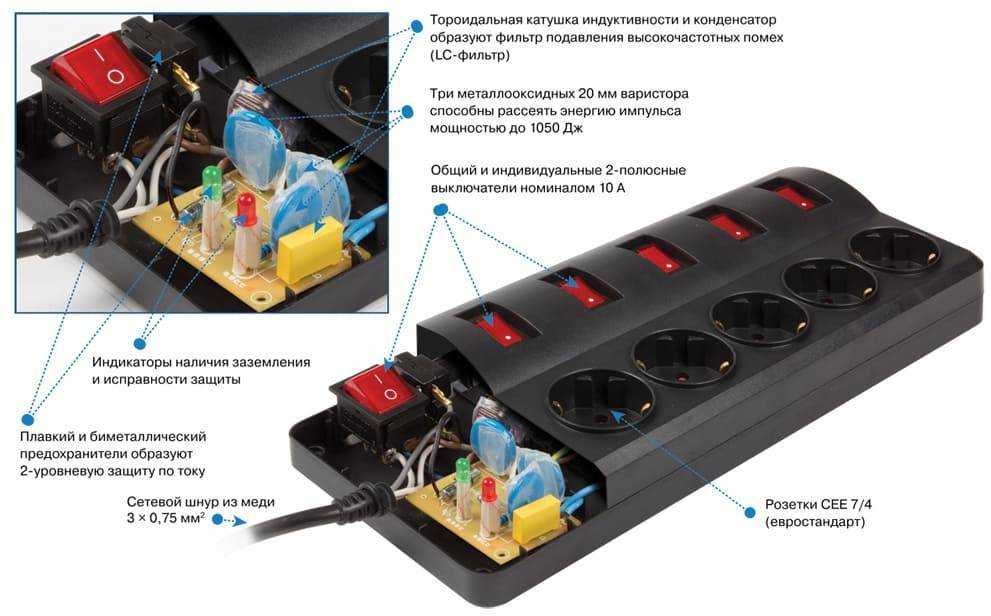

В отличие от обыкновенного удлинителя и тройника, сетевой фильтр имеет относительно сложную конструкцию.

Как уже было сказано, схема преобразовывает энергию импульса в тепловую и носит название компенсационной. Работа схемы использует варисторы, резисторы, позволяющие резко уменьшать своё сопротивление. В том же случае, когда их возможностей оказывается недостаточно, сетевой фильтр применяет «вторую линию обороны»: встроенные плавкие предохранители. Они защищают подключенные к устройству электроприборы от больших колебаний напряжения. Кстати, в хороших сетевых фильтрах предохранителей может быть несколько. Наконец, абсолютную степень защиты подключённых к фильтру электроприборов обеспечивает ограничитель по току, который в экстренной ситуации призван полностью отрезать устройство и соединённое с ним электрооборудование от сети.

Помимо варисторов и предохранителей в конструкцию сетевого фильтра входят конденсаторы различной ёмкости и симметричный дроссель. Его функция – сглаживать помехи, присутствующие в электросети. Шум электролинии фильтруют интегрированные в общую схему устройства индукторы.

В отличие от обычного удлинителя, сетевой фильтр невозможно представить без заземления. Оно присутствует во всех – даже самых бюджетных – моделях. Без обеспечения заземления эффективность фильтра резко падает.

Как выбрать сетевой фильтр?

Для защиты компьютера в доме нужно выбирать качественный сетевой фильтр. Цена обычной модели колеблется в районе 100 руб. Однако они не могут гарантировать высокую степень защиты персонального компьютера. Скачки в сети порой происходят довольно высокие, поэтому нужно выбирать более мощный сетевой фильтр. «Что это такое и как его выбрать?» — вопрос, который интересует многих. Стоимость такого прибора однозначно будет выше 100 руб. При выборе в магазине сетевого фильтра нужно ознакомиться с его параметрами, указанными производителем на упаковке. Как правило, говорится о длине кабеля, напряжении импульсной помехи, максимальном ограничителе, а также о количестве имеющихся розеток. Размер кабеля необходимо выбирать исходя из условий, в которых используется компьютер. Если он находится далеко от розетки, следует это предусмотреть и выбрать кабель большего размера. Главное в этом деле, это надежно его спрятать. Излишне говорить, что повреждение кабеля может привести к короткому замыканию в целом доме. Также, если на него что-то вылить, он приведет систему к сбою. Учитывая все вышесказанное, лучше выбирать сетевой кабель большего размера и установить его поближе к стенке. При этом доступ к нему должен быть ограниченный. С помощью канцелярских зажимов остатки кабеля нужно собрать и зафиксировать вместе. В таком случае он будет занимать минимум места и может абсолютно безопасно использоваться. Производители обычно выпускают кабели размером от 2 до 5 метров. В большинстве случаев этого хватит для подключения всех устройств. Параметр импульсной помехи находится в пределах от 3500 до 10000 А. Лучший сетевой фильтр будет иметь высокий показатель

При покупке сетевого фильтра нужно обратить внимание, чтобы максимальный его ток не был ниже 10 А

Устройство сетевого фильтра

В конструкции сетевого фильтра предусмотрено два «фильтрующих» блока. В первом находятся так называемые варисторы – это полупроводниковые приборы, активное сопротивление которых напрямую зависит от напряжения. Чем выше на входе напряжение, тем меньше сопротивление варистора.

Предположим, в электрической сети 220В возник резкий скачок напряжения вверх, оно стало больше 220В. В этом случае варисторы автоматически уменьшают собственное сопротивление, поэтому они берут на себя часть «лишней» энергии, часть «лишнего» электрического тока, преобразуя все это «лишнее» в тепло. Это позволяет уберечь компьютер от повышения напряжения в электрической сети.

Второй фильтрующий блок представляет собой фильтр емкостного типа, состоит он из так называемых конденсаторов. Конденсаторы забирают в себя излишнюю энергию, которая выделяется при скачках напряжения вверх, и отдают эту энергию обратно при скачках напряжения вниз.

Таким образом, они как бы сглаживают скачки напряжения, делая их меньше и, что важнее, намного спокойнее. Вверх – медленнее, вниз тоже медленнее. Получается, что вместо резких скачков получаем плавное «качание», как на волнах, что гораздо менее вредно для компьютеров.

Вывод:

Как говорится, что и требовалось доказать!

При медленных перепадах напряжения

Если напряжение в  сети повышается или понижается медленно, то сетевой фильтр этого, как бы, не замечает. Он не сглаживает и не фильтрует такие медленные перепады. Для этого сетевой фильтр не годится. Тут уже нужен стабилизатор напряжения.

Функцию стабилизатора напряжения, как правило, выполняют так называемые источники бесперебойного питания (ИБП). Это тяжелые устройства, которые продаются в магазинах по продаже компьютеров. Они действительно тяжелые по весу, потому что в их состав входит мощная аккумуляторная батарея, способная достаточно длительное время автономно поддерживать электропитание 220В при полностью отключенной электрической сети 220В.

При повышении внешнего напряжения источник  бесперебойного питания автоматически снижает его уровень до приемлемого. При очень сильном повышении внешнего напряжения он автоматически отключается от сети 220В и переходит на работу от аккумуляторной батареи. Аналогично ИБП «борется» с понижением напряжения, вплоть до его полного отключения. Он повышает его до требуемого уровня за счет энергии аккумуляторной батареи.

Сетевой фильтр не умеет этого делать, он для этого не предназначен. Но некоторые сетевые фильтры умеют автоматически отключаться от сети 220В, если напряжение в этой сети опустится ниже или поднимется выше определенного порога. Как правило, вверх – это свыше 250 вольт, вниз – ниже 180 вольт. И это тоже определенная защита компьютеров от поломок из-за проблем с электрической сетью 220В. Спасибо сетевому фильтру для компьютера!

Защита от помех

Кроме перепадов напряжения, в бытовой электрической сети полно помех. Они бывают импульсные, очень резкие и короткие, с амплитудой, доходящей до 6000 вольт! Такие мощные импульсы могут вывести из строя очень чувствительные микросхемы компьютеров.

А бывают не сильные, но очень высокочастотные. Настолько высокочастотные, что эти помехи могут оказывать прямое воздействие на работу компьютерного оборудования. Компьютер может воспринимать эти помехи как внутренние сигналы, может начать реагировать на них, что приводит к зависаниям, остановкам в работе и другим подобным сбоям.

Сетевой фильтр успешно борется и с импульсными помехами, и с высокочастотными помехами, сглаживая их и превращая в совершенно безопасные для компьютера перепады напряжения.

Промышленные и самодельные фильтры для трехпроводной системы питания

Среди серийно выпускаемых изделий имеются довольно полезные технические решения, на которые домашнему мастеру стоит обратить внимание

Краткий обзор полезных функций заводских моделей

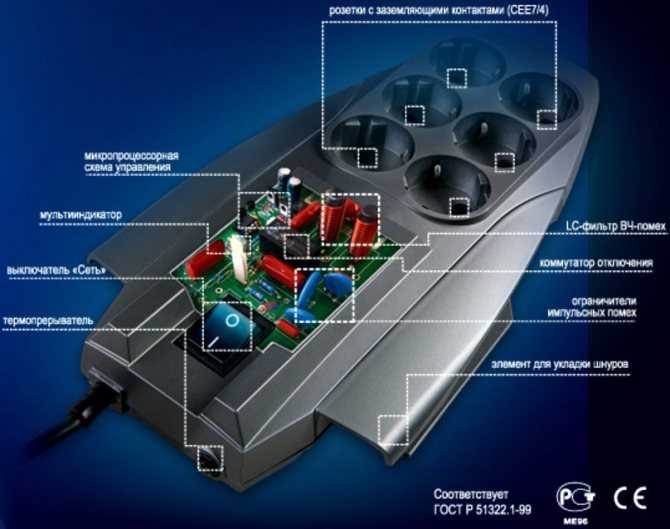

Одной из популярных разработок, широко представленной в торговле, считается серия фильтров Pilot разных конструкций.

Принципиальная электрическая схема сетевого фильтра Пилот показана на картинке для облегчения понимания его возможностей.

Остановлюсь на задачах, которые призван решать Pilot XPro, специально созданный для комфортной работы, продления ресурса подключенных потребителей и снижения расхода электричества. Это:

• защита варисторами от импульсных перенапряжений;
• предотвращение действия высокочастотных помех индуктивно-емкостными сопротивлениями;
• управление электропитанием за счет введения функции Master Control;
• защита от перенапряжений, связанных с обрывом нуля;
• плавное отключение и включение оборудования под нагрузку функцией Zero Start за счет исключения бросков тока встроенной схемой;
• автоматика включения потребителей после устранения аварийного пропадания питания;
• два уровня защиты от токовых перегрузок или коротких замыканий за счет плавкого предохранителя и биметаллического расцепителя;
• индикация подключения к сети и уровня напряжения питания;
• контроль температуры и автоматическое отключение при перегреве.

Функция Master Control определяет одну розетку основной (как master-розетка). На нее подключают основной потребитель мощностью более 50ватт, например, системный блок компьютера.

При его включении автоматика одновременно запитывает три других розетки с периферийным оборудованием. Она же отключает их при снятии питания с основного блока.

На корпусе имеются розетки, не управляемые микропроцессорной автоматикой. Их используют для освещения, телефона, другого оборудования

Более подробные сведения об этом оборудовании можете узнать в коротком видеоролике владельца ZIS Company.

Помехи низкой частоты

Другая проблема заключается в помехах, которые имеют низкую частоту. Для их подавления также используют катушки, но уже с активным сопротивлением. Дополнительно сетевые фильтры могут быть оборудованы несколькими резисторами, которые способны принимать на себя значительную нагрузку. Однако следует учитывать, что параметры сопротивления резисторов не должны находиться на высоком уровне. Это связано с падением напряжения в общей системе. Когда резистор будет иметь высокое сопротивление, то напряжение в сети будет значительно падать. В среднем производители выпускают их с параметрами в 0,5 Ом. Главное, чтобы этот показатель не превышал 1 Ом.

Принципиальная схема

На рис.2 приведена типовая схема сетевого фильтра питания. На ней показана трехпроводная (европейская) сеть питания: “фаза” — “ноль” (“нейтраль”) — “земля”. Сразу на входе фильтра стоит варис-тор VR1.

Его задача — подавить высоковольтные выбросы напряжения сети. При появлении такого выброса электрическое сопротивление варистора резко падает, и он замыкает через себя эту помеху, не позволяя ей пройти дальше. Следом включены дроссель Т1 и конденсаторы С1, С2, СЗ, образующие LC-фильтр.

Сопротивление дросселя возрастает с увеличением частоты тока, а конденсаторов падает, так что все высокочастотные помехи задерживаются или “стекают” в землю.

Помехи могут возникать не только между сетевыми проводами (“фазой” и “нейтралью”), их отфильтрует конденсатор С3, но и между “фазой” и “землей”, а также возможны помехи “нейтоаль» — “земля”. Для эффективного подавления таких помех служат конденсаторы С1 и С2.

Рис. 2. Типовая схема сетевого фильтра питания.

При отсутствии земли общая точка конденсаторов С1 и С2 “висит” в воздухе, что приводит к созданию ими и дросселем Т1 паразитного колебательного контура, который начинает излучать высокочастотное электромагнитное поле, становясь источником потенциальной опасности для расположенной рядом радиоаппаратуры.

Рис. 3. Схема сетевого фильтра без заземленных конденсаторов и связи с землей.

Поэтому в двухпроводной сети применяются фильтры без этих конденсаторов и связи с “землей” (рис.З). Типовая амплитудно-частотная характеристика (АЧХ) сетевого фильтра показана на рис.4. Из этого графикавидно, что чем выше частота помех, тем эффективнее они подавляются.

Рис. 4. График зависимости.

Стоит остановиться на одной особенности фильтров питания. Речь пойдет все о той же “земле”. Существует целый класс сетевых фильтров, у которых заземляющий провод не имеет никакой связи с внутренней схемой, кроме соответствующих контактов самих евророзеток и заземляющего контакта евровилки.

Этим достигается важное преимущество: при работе от сети с заземлением все розетки фильтра заземлены, как и положено. Но в случае отсутствия “земли” в сетевой розетке (типичный случай отечественной сети питания) все розетки фильтра объединены между собой по заземляющему контакту (естественно, сам фильтр при этом не заземлен)

Почему это важно?

Представим, например, схему подключения различной периферии к компьютеру, показанную на рис. 5а (типичный случай — подключены принтер, сканер, внешний звуковой усилитель И Т.П.).

Это — идеальная схема: все подключено к заземленной сети питания, потенциалы корпусов устройств одинаковы (равны нулю), поскольку соединены с “землей”. В случае возникновения пробоя или повреждения изоляции любого из устройств “лишнее” напряжение уйдет в землю.

Рис. 5. Схемы подключения различной периферии к компьютеру.

Теперь возьмем схему соединений для случая сети без заземления (рис.5б). Как видно, провод заземления отсутствует, и единственной связью корпусов устройств является слаботочный интерфейсный кабель (точнее, его экранирующая оплетка).

При разности потенциалов корпуса компьютера и внешнего устройства (а такое наблюдается сплошь и рядом!) уравнительные токи, текущие от большего потенциала к меньшему, могут легко “выжечь” входные и выходные порты соединенных устройств.

Таких случаев встречается множество. Самый распространенный — выгорание входа или выхода звуковой карты в случае подключения ее к внешнему источнику сигнала или к усилителю звука.

Для решения проблемы нужно подключить эти устройства к “европейскому” удлинителю, даже не соединенному (за неимением) с внешней “землей” (рис,5в). Здесь электрические потенциалы всех устройств выровнены, сквозные токи выберут себе более легкий путь через заземляющие контакты евророзеток, и ничего страшного не произойдет.

Конструктивные особенности

Основные элементы современного качественного сетевого фильтра:

• Вилка из негорючего ПВХ. В современных устройствах применяют эргономичные вилки улучшенной конструкции, которая обеспечивает простое вытаскивание из розетки.
• Провод из трех изолированных медных жил в общей оболочки. На месте присоединения провода к корпусу предусмотрена эластичная муфта, которая предохраняет кабель от заломов. Длина провода – 1,5, 1,8, 3,0, 4,0, 5,0, 10,0 м.
• Корпус. Выполнен из износоустойчивого ABS пластика. Выполняется в белом, светло-сером, сером цветах. В корпусе расположены блоки фильтрации помех, выключатель, терморазмыкатель. Отверстия розеток могут оснащаться защитными шторками, которые предотвращают попадание в них грязи. Защитные шторки также мешают маленьким детям прикоснуться к токоведущим частям.

Виды выключателей:

• Общие. Отключают от питания сразу все розетки устройства. Этот вариант встречается чаще всего.
• Индивидуальные. Отключают отдельные розетки.
• Пульты ДУ. СФ с пультами дистанционного управления встречаются редко и стоят довольно дорого. Удобны для людей с ограниченными физическими возможностями.

Дополнительно в конструкции может присутствовать световой индикатор, чаще всего соединенный с выключателем. Сигнализирует о включенном или выключенном состоянии устройства. Некоторые модели оснащены петлями с обратной стороны корпуса, предназначенными для крепления на стену.

Сравниваем лучшие сетевые фильтры!

Как видите, ассортимент достаточно разнообразный, есть из чего выбрать! А для того, чтобы помочь вам окончательно определиться с вариантом, мы составили таблицу, в которой отображены все основные достоинства каждой модели и средние цены на неё.

Модель	Основное преимущество	Наличие USB портов	Цена
Xiaomi Mi Power Strip	Универсальные розетки	есть	670–1200 р.
Sven SF-05PL	Выключатель для каждой розетки, низкая цена	нет	470–610 р.
APC P5BT-RS	Розетка для крупных блоков, нестандартный дизайн	нет	1370–1910 р.
ERA USF-5es-1.5m-USB	Компактный размер, низкая цена	есть	480–830 р
APC PM6U-RS	6 розеток, нестандартный дизайн, световые индикаторы	есть	2330–3030 р.
Pilot X-Pro	6 розеток, управление периферийными устройствами	нет	1540–2230 р.
MOST ARG	6 розеток, выключатель для каждой розетки	нет	670–980 р.
Sven Fort Pro	Световые индикаторы, встроенный вольтметр	нет	1690 р.
APC P43B-RS	Световой индикатор, защитные шторки	нет	840–1390 р.
Defender DFS	Розетка для крупных блоков, световой индикатор	есть	720–1010 р.

Что такое сетевой фильтр

Сетевой фильтр представляет собой устройство для защиты электроприборов от помех в сети питания, от короткого замыкания в электронике и от скачков напряжения. Все перечисленные факторы способны повредить подключенную технику и привести в лучшем случае к дорогостоящему ремонту, а в худшем — к покупке новой техники.

Конструкция сетевого фильтра подразумевает наличие варистора (полупроводниковый резистор, проводимость которого нелинейно зависит от приложенного напряжения), отвечающего за защиту подключенного оборудования. Установлен варистор между фазовым и нулевым проводом и когда напряжение в сети растет, проводимость варистора снижается, ток начинает течь через него, провоцируя короткое замыкание и дальнейшее срабатывание установленного в сетевом фильтре предохранителя.

В дешевых сетевых фильтрах варистор может быть лишен специального термопредохранителя, который защищает его от перегрева и возможного воспламенения с последующим возгоранием всего аксессуара. Поэтому экономить на сетевых фильтрах не стоит, поскольку там могут быть и провода малого сечения, что также потенциально грозит проблемами.

Angi

От чего защищает сетевой фильтр

Основная задача сетевого фильтра — уберечь подключенную к нему технику от импульсных помех, а проще говоря — от скачков напряжения в электросети, которые могут быть вызваны перебоями в работе станции или ударом молнии. В случае короткого замыкания сетевые фильтры служат дополнением к установленных в квартирах и офисах автоматических предохранителей в электрических щитках, выключая неисправный электроприбор.

Если вы выбрали сетевой LC-фильтр, то он убережет электронику от высокочастотных помех (частотой 100 Гц — 100 МГц), которые возникают из-за различных электрических устройств. Помехи искажают синусоиду переменного напряжения в сети и негативно влияют как на приборы, так и на саму сеть, а LC-фильтры работают в обе стороны, защищая как электротехнику, так и электросеть.

Unsplash

Нужен ли сетевой фильтр и каким он должен быть

Если коротко, то да — сетевой фильтр стоит использовать всем, кто использует бытовую и офисную электротехнику. Помех в городской сети может быть достаточно и сетевой фильтр способен уберечь от большинства из них, спасая дорогую электронику. Кроме того, сетевой фильтр способен играть и роль привычного удлинителя (стоит ненамного дороже), поэтому отказываться от такого аксессуара не стоит.

Обойтись без сетевого фильтра в принципе можно, но не удивляйтесь внезапным поломкам техники из-за проблем с электросетью, которые вы бы не заметили при наличии аксессуара.

При выборе сетевого фильтра обратите внимание на то, чтобы у аксессуара были:

Заземление — убережет от удара током, если на корпус по каким-то причинам попала фаза;
Выключатель — важно, чтобы он был двухполюсным и обесточивал как фазовый, так и нулевой провода;
Защита от детей — сетевые фильтры располагаются обычно на полу и лучше, если бы розетки были защищены шторками;
Розетка для ИБП — источник бесперебойного питания требует особой розетки для подключения.

Bob Vila

Лучшие и надежные фильтры для компьютера

Компьютеры и ноутбуки нуждаются в защите от скачков напряжения и помех. Для стабильной работы стоит правильно выбрать фильтр. Существуют устройства с заземлением и без заземления. Для компьютера следует также приобретать источник бесперебойного питания, который позволит сохранить данные на ПК при резком отключении электричества.

С заземлением: принцип работы

Заземление – главное условие безопасности устройства. При перегреве или коротком замыкании прибор сбрасывает лишнее напряжение или ток на заземление, чем оберегает устройство от поломки или возгорания.

Без заземления: от чего защищает

Гасит кратковременные импульсные помехи благодаря полупроводниковому элементу. Чтобы подавить сетевые помехи, в конструкции присутствуют катушки индуктивности. От короткого замыкания стоит специальный предохранитель.

Встраиваемые в стену

Встраиваемые в стену приборы используются в домах с трехпроводной сетью. Популярные модели такого вида устройств – Mosaic 45 компании Legrand.

Как работает с автоматическим отключением

Модели с автоотключением реагируют на превышение тока/напряжения в сети. Отключают подачу питания на устройства, защищая от возгорания и поломки. Автоматические агрегаты не требуют постоянной замены, выше срок службы. Для восстановления работы после скачка напряжения достаточно нажать кнопку на фильтре. Такие приборы стоят дороже классических.

Как правильно сделать выбор

Выбор сетевого фильтра, по мнению специалистов, надо начинать с внешнего осмотра. На нем должна быть обязательная кнопка, которая позволяет сделать сетевое отключение принудительно. Сетевой фильтр — устройство, в котором имеет значение количество гнезд питания электрооборудования, это зависит от производителя изделий, обычно один фильтр питает несколько приборов разной мощности.

Правильный выбор основывается на сопровождающих изделие документах, в них отражена вся необходимая для покупателя информация. В паспорте должны быть указаны все функции, которыми обладает фильтр от производителя

Обратите внимание на значение величины импульсной нагрузки, оно указывает на способность фильтра выдерживать ощутимые перепады напряжения в сети. Некоторые модели сетевых фильтров могут выдерживать влияние атмосферных разрядов на источник питания

Сетевые фильтры для офисов

Для бытовых потребителей электрической энергии предлагается стандартная длина шнура питания устройства — 1,8 м, но есть и другие варианты питающего фильтр кабеля — 5 м. Наличие разного количества предохранителей в устройстве (но не менее трех) должны гарантировать защиту от разного вида помех. Если на устройстве нет светодиодной кнопки, то это простой удлинитель.

Как выбрать сетевой фильтр для компьютера

Сейчас в каждой семье в городах есть компьютер, для них разработаны фильтры, которые выполняют защитную функцию компьютерного оборудования от перепадов напряжения и высоких частот в сети. Пользователи часто визуально могут спутать фильтр с другим устройством — ИБП, но фильтр функционально защищает ПК от перенапряжения, он не выполняет поддержку электроснабжения в случае отключения сети, как ИБП.

Сетевые фильтры для ПК

Сетевой фильтр нужен для обеспечения фильтрации сетевого напряжения для компьютера, он решает следующие задачи:

• контроль проходящих через него импульсов, которые могут вызвать автоматическую перезагрузку ПК без сохранения данных на мониторе;
• обеспечение сглаживания высокочастотных импульсов, которые возникают при одновременном включении мощных потребителей.

Специалисты для защиты собственной компьютерной техники рекомендуют изделие компании АРС, это устройство отлично подходит для домашнего применения, а также в небольших офисах.

Модель Surge Arrest Essential

Модель имеет пять розеток, считается недорогой. По основным параметрам характеристик устройство среднее. Рекомендуется подключать через этот фильтр телефонное оборудование, факс, ПК. Длина кабеля — 1,8 м.

Производители предлагают и более качественную защиту — это модель Pilot X-Pro, которая является более устойчивой к нагрузке при высокой частоте скачков напряжения. Фильтр этой модели по данным паспорта поглощает до 650 Дж, превращая их в энергию тепла.

Выбор фильтра для ЖК-телевизора

Защита домашнего кинотеатра, а также другой видеоаппаратуры выполняет сетевой фильтр для телевизора, который должен гарантировано защищать оборудование от помех и перепадов напряжений. Специальные фильтры для телевизоров имеют автоматическое отключение, когда происходит короткое замыкание в сети. Эксперты рекомендуют для этих целей модель фильтра APC PMF83VT-RS, который представлен на фото:

Вариация сетевого фильтра

Эта модель стоит около 3 тысяч рублей, имеет коаксиальный вход, индикатор, максимальный ток нагрузки до 10 ампер, мощность 2,3 кВт, напряжение 230 вольт, имеет 8 розеток с заземлением, длина кабеля — 200 см, расположение розеток двухстороннее, имеет защиту для телевизионного сигнала. Каждая розетка может быть принудительно включена или выключена, есть общий выключатель розеток. Какой выбрать сетевой фильтр — этот вопрос всегда стоит перед обывателем из-за стоимости устройств.

Есть более дешевый вариант фильтра для телевизора, который стоит 1 тысячу рублей, это MOST Elite ERG, на фото:

Сетевой фильтр с включением для каждой розетки

Параметры характеристик этого фильтра такие же, как в модели APC PMF83VT-RS, но он имеет всего пять розеток.

Разновидности фильтров

Специалисты различают сетевые фильтры по трем категориям, которые определяются по уровню их защиты, а именно:

• базовый вариант, эфирная защита — маркируется Essential, рекомендуется для домашнего оборудования: микроволновка, бытовое оборудование (пылесос, утюг, другие приборы);
• универсальный фильтр — маркировка в паспорте Home/Office, рекомендуется для компьютерного оборудования, современных ЖК-телевизоров;
• фильтр категории Performance, рекомендуется для работы с чувствительным к сетевому напряжению оборудованием, имеет достаточно высокую стоимость.

Лучшие умные сетевые фильтры

Умные сетевые фильтры можно интегрировать в интеллектуальные электронные системы управления домом, чтобы облегчить себе жизнь. Они помогут в нужное время запустить кондиционер, увлажнитель воздуха, бойлер и другую технику. Вот лучшие варианты, доступные для покупки в РФ.

Rubetek RE-3310 с Wi-Fi, 3 розетки, 1.8 м, 10А / 2500 Вт

Рейтинг: 4.9

Возглавляет категорию сетевой умный фильтр с Wi-Fi, поддерживающий управление подключенными устройствами по заданному сценарию. Список действий можно задать как на весь фильтр, так и на каждую розетку в отдельности. Благодаря беспроводной сети Вы можете включать розетки удаленно, запуская по-желанию нужные приборы. Общая нагрузка на фильтр допустима до 2.5 кВт, поэтому он выдержит даже утюг. Три классические розетки и 4 USB удобны для подключения разных гаджетов. Провод ПВС очень гибкий и его длины 1.8 м часто хватает для доступа к разным потребителям без дополнительного удлинителя.

Фишкой сетевого умного фильтра выступает голосовое управление. Вы можете задавать команды по включению приборов в доме и он будет последовательно запускать выбранную технику. Работает сетевой девайс с системами Rubetek и «Умный дом Яндекса». Из отзывов видно, что сопряжение происходит просто и каждому гнезду на 220 В получается присвоить отдельное имя.

Достоинства

• встроенная защита от перегрузки и замыкания;
• поддерживает голосовое управление;
• каждой розетке 220 В присваивается отдельное имя;
• есть отдельное приложение для «ручного» управления.

USB все включаются одновременно и по-отдельности не регулируются.

HIPER IoT PS34, 3 розетки, с/з, 10А / 2500 Вт

Рейтинг: 4.8

Мировой бренд Hiper предлагает сетевой умный фильтр на 4 USB и 3 гнезда 220 В, который работает по Wi-Fi через приложение. В настройках можно устанавливать расписание или вручную управлять подачей напряжения к каждой розетке. Все гнезда имеют надежные защитные шторки и заземлены. Девайс рассчитан на суммарную мощность 2500 Вт, а если ее превысить — сработает аварийное отключение, поэтому пожара не возникнет. Белый выключатель на корпусе позволяет механически обесточить фильтр в случае необходимости или при хакерском взломе системы умного дома.

Это сетевой универсальный фильтр, который совместим со всеми распространенными умными системами. Его можно интегрировать в Google Home или «Умный дом Яндекса». Если Вы пока только набираете комплектующие (периферические устройства), но еще не решили, какую систему будете использовать, возьмите этот фильтр — он подойдет к любой.

Достоинства

• есть защита от перегрузки;
• блокирует короткое замыкание;
• универсален по подключению к различным умным системам управления;
• интуитивно понятное приложение.

высокая стоимость.

DIGMA DiPlug Strip 40, 4 розетки

Рейтинг: 4.7

Завершает категорию сетевой умный фильтр от Digma, обладающий четырьмя розетками на 220 В и 4 для зарядки различных девайсов через USB. Вытянутый корпус можно закрепить на стене при помощи 4-х отверстий в задней крышке. Классический белый цвет одинаково хорошо смотрится как в офисе, так и в домашней обстановке. На товар выдается гарантия 1 год. Прибор подключается к Wi-Fi и управляется удаленно посредством приложения с интуитивно понятными настройками.

Эту сетевую модель мы выделили как лучшую по соотношению цены и качества. Она стоит на 500-1000 рублей дешевле конкурентов, но ничем не уступает по характеристикам. Еще одним преимуществом фильтра служит совместимость с умным домом Mail.ru.

Достоинства

• протокол связи Wi-Fi;
• работает даже с не очень распространенными системами;
• 4 порта USB;
• более доступная стоимость.
