Способы крепления кабеля, проводов, кабель каналов к стене

Как выбрать кабельный канал

Кабельный канал — это прямоугольный, обычно П-образный профиль, закрываемый плоской защелкивающейся крышкой из такого же материала. Иногда их называют коробами. Установка кабельных каналов производится по периметру комнат под потолком на расстоянии 15 см с вертикальными отводами к розеткам и выключателям. Для прокладки проводов через стены в противоположенных каналах и стене просверливают отверстия.

Для укладки в один короб силовых и слаботочных проводов производят профили с одной или двумя перегородками. Стандартная длина короба для стен и потолков 2 метра, сечение профиля минимальное 8×8 мм, максимальное 100×60 мм. Для прокладки по углам между полом и стенами небольшого количества проводов, обычно слаботочных, существуют плинтусы специальной конструкции. Если требуется подвести провод к устройству, удаленному от стен, существуют напольные варианты с округлой поверхностью.

Различаются короба по стоимости и эксплуатационным характеристикам в зависимости от материала. Изделия производят:

из пластмассы. Наиболее распространенный вариант и наиболее дешевый. Для помещений с высокой влажностью и на внешних стенах здания можно применять пластик IP 55 c высокой степенью защиты. Цветовая палитра пластиковых коробов позволяет выбрать нужный тон;
алюминиевые с покрытием из полиэтилена. Дороже, но прочнее и долговечнее пластиковых. Количество циклов открытия-закрытия крышки невелико из-за разгибания замков. Полиэтиленовое покрытие легко разрушается при механическом воздействии. Цвет придается каналам полиэтиленовым покрытием и достаточно разнообразен;
стальные оцинкованные. Такие конструкции наиболее прочны и дороги. В основном используются в условиях высоких нагрузок. Например, при напольной проводке и во внешней среде. Цвет изделий разнообразен.

Выбор типа и размеров коробов начинают с определения разводки проводов по всему дому от электрощита и точек входа кабелей телевидения, компьютерной сети, телефона и охранной сигнализации до розеток, выключателей и светильников, нанеся линии проводов на чертеж квартиры или дома. В зависимости от мощности подключаемого оборудования провода будут разной толщины, это следует отметить на чертеже.

Сразу следует подсчитать для каждого сечения короба количество внутренних и внешних углов по линии проводки, количество торцевых переходов заглушек, количество Т-образных переходов к ответвлениям и их сечение. Обойтись без них, конечно, можно, но щели на стыках, разность сечений будут бросаться в глаза. Применение герметика для заделки щелей приведет к сложностям при необходимости, например, добавить или заменить провод в магистрали.

Разводка проводов примет эстетически законченный вид, если розетки и выключатели устанавливать от одного производителя. Они идеально подойдут и по размерам, и по дизайну.

Советуем обратите внимание на стены. Неровность стен при монтаже коробов будет особенно видна

Если вид помещения важен, в этом случае стоит подумать над установкой конструкции по стене вдоль пола

Если вид помещения важен, в этом случае стоит подумать над установкой конструкции по стене вдоль пола.

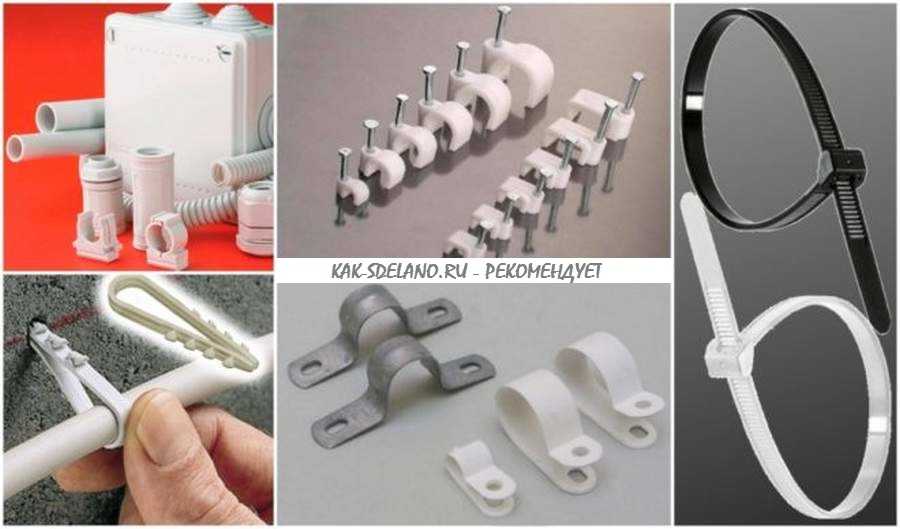

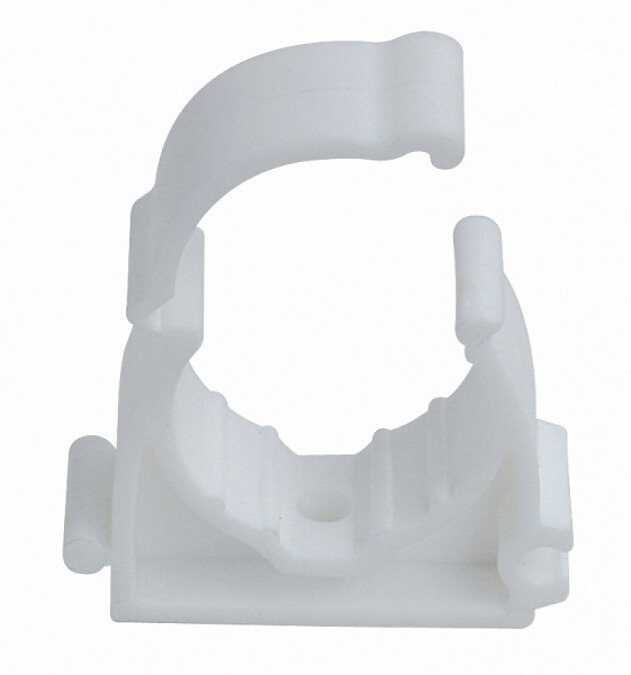

Клипсы для монтажа гофры или трубы ПВХ

В случае, когда кабель или провод прокладывается в гофре или трубе ПВХ, удобно использовать упругие пластиковые зажимы – защелки, изображенные на фото:

Они изготавливаются методом литья пластика под давлением, снабжены ребрами жесткости, обеспечивающими прочность захвата трубы или гофры. Применение высококачественного пластика позволяет изделию сохранять механические характеристики в широком диапазоне рабочих температур. Крепление производится шурупом саморезом. Размерный ряд представлен клипсами с установочными диаметрами от 12 мм до 50 мм. Особенностью данного изделия являются специальные пазы на боковых поверхностях клипсы, благодаря которым, зажимы разных размеров могут быть объединены в блоки, когда необходима параллельная прокладка нескольких кабельных линий.

Начинать работу следует с тщательной разметки трассы проводки. Клипсы или блоки из них нужно крепить через равные расстояния. Если производится параллельная прокладка нескольких линий и зажимы объединяются в блоки, крепить к стене каждый из них нет необходимости, достаточно обеспечить крепление одного из трех или четырех соединенных зажимов. В зависимости от материала стены или потолка, зажим может крепиться либо непосредственным вкручиванием шурупа (для дерева или гипсокартона), либо в предварительно просверленное отверстие (для металла или пластика). Для установки в процессе монтажа кабельного зажима на кирпич или бетон, лучше использовать дюбель-гвоздь нужного размера. Заканчивается монтаж установкой трубы в створ защелки и легким нажатием до входа в паз, сопровождающегося щелчком. Более подробно о том, как провести кабель через гофру, мы рассказали в отдельной статье.

На фото ниже представлен вариант зажима, фиксирующего герметичные трубы или гофры. Он оснащен застежкой, обеспечивающей более плотную фиксацию. Установка данного зажима, как и предыдущего, производится под шуруп.

Скрытая прокладка

Скрытая прокладка применяется при наличии в помещении натяжного, подвесного или подшивного потолка. Характер области эксплуатации позволяет снизить до минимума требования к эстетике элементов скрытой фиксации.

Площадка с монтажным отверстием

Этот простой крепежный компонент крепления представляет собой пластиковую квадратную деталь, на лицевой стороне которой выполнены одна или две проушины. После установки площадок кабель можно закрепить стяжками.

Рис. 10. Площадка c двумя парами проушин под стяжки

Реже встречаются площадки с интегрированным в нее пластиковым хомутом.

Крепление площадки может выполняться на клею или шурупом (реже двумя, пример – на рис. 10). При крепеже шурупом центральную часть площадки снабжают монтажным отверстием.

Дюбель-хомут

Дюбель-хомут или дюбель колье как элемент крепления – комбинация дюбеля с монтажной площадкой. Предполагает применение отдельной стяжки. Иногда стяжка является интегральным компонентом дюбеля, такую конструкцию показывает рис. 11.

Рис. 11. Дюбель-хомут с интегральной стяжкой

Для увеличения прочности крепления обычную насечку заменяют развитым оребрением стержня пластикового дюбеля круглыми площадками небольшой толщины. При монтаже дюбель забивают в отверстие, диаметр которого несколько меньше диаметра оребрения. Усилие удержания возрастает за счет загиба пластин назад.

Быстросохнущий раствор (алебастр, гипс)

Быстросохнущие составы, функции которых чаще всего возлагают на алебастр или гипс, используются для крепления кабеля или трубки в штробе. При обращении к такому способу штробу с уложенным в нее кабелем или трубкой замазывают примерно каждые 50 см небольшим количеством монтажного состава. Эту и остальную часть закрывают монтажными лентами.

Сильные стороны такого метода крепления – низкая стоимость, высокая скорость прокладки, дополненная возможностью прокладки без специального крепежа. Главный недостаток – невысокая емкость канала (не более двух проводов), а также сложность укладки в штробу гофрированной трубки.

Нельзя также забывать о том, что проложенный провод сложно заменять при выходе из строя.

Зажимы

Зажимы конструктивно похожи на клипсы и часто объединяются с ними в одну группу. Главное отличие – иной принцип крепления провода: жестким интегральным хомутом. Вариант конструкции этого элемента демонстрирует рис. 12.

Рисунок 12. Клипса-зажим с защелкой

Кабельные клипсы могут иметь также групповое исполнение, что показано на рис. 13. Групповой компонент крепления отличается наличием нескольких посадочных гнезд для проводов или пластиковых труб, закрываемых общей фиксирующей скобой.

Рис. 13. Трехпостовая групповая клипса-зажим

Зажимы как элементы крепления за счет увеличенной конструктивной сложности имеют более высокую стоимость по сравнению с классическими клипсами. Они привлекательны тем, что позволяют фиксировать кабели разного диаметра. Одновременно кроме жесткой фиксации могут выполнять функции компонента свободной поддержки провода.

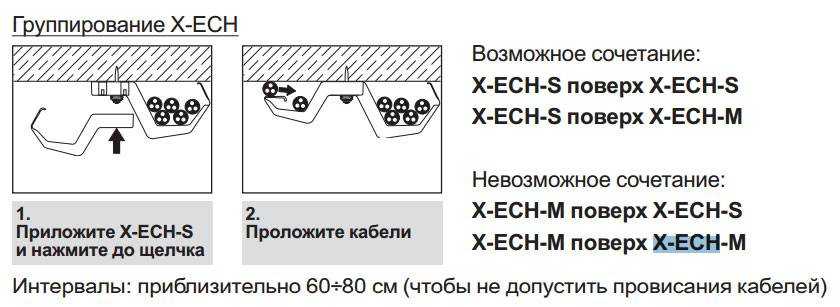

Упорядочивание групп кабелей

Обычно проводка предполагает прокладку большого количества групп кабелей для обеспечения возможности подключения всей техники. Такие группы желательно упорядочивать, чтобы избежать путаницы и повысить безопасность.

Для этого существует специальный крепеж для соединения проводов. Выпускаются разнообразные готовые площадки из пластика, фиксирующие группу из нескольких кабелей.

Есть модели, собирающие кабели в пучки. Существуют и варианты, разделяющие каждый кабель. В последнем случае в площадке предусмотрен специальный паз под каждый кабель.

Крепежные площадки могут фиксироваться саморезами или гвоздями. Есть модели, крепящиеся липкой лентой. Последние можно монтировать, к примеру, на мебель. Но, это решение скорее для низковольтной проводки. Для жестких толстых проводов такие крепежи не подойдут.

Общие правила при монтаже кабеля

При прокладке кабеля на стенах или потолке рекомендуется руководствоваться следующими правилами:

При использовании винтов, дюбелей и саморезов стараться закручивать их до упора. В противном случае, торчащая шляпка может повредить изоляцию.
Максимальное расстояние между точками крепления не должно превышать 50 см, а у мест сгиба (поворотов) оно может быть уменьшено до 5 – 10 см.
Укладка проводится без горбов, равномерно и желательно по прямой линии (горизонтально или вертикально).
Если предусматривается запас, следует сделать его менее заметным.
При скрытой прокладке кабелей в штробе их укладывают так, чтобы они не мешали дальнейшей отделке стен.
Если у вас будут подвесные или натяжные потолки, нет необходимости делать под ними штробы.
Основной инструмент, который должен использоваться при монтаже – это дрель, перфоратор, шуруповерт, отвертки и молоток.

Все эти рекомендации универсальны и несложны в выполнении.

Несколько замечаний по прокладке

При любом способе крепления проводки нужно соблюдать аккуратность и внимательность. Что это значит?

В первую очередь необходимо сделать осмотр провода (кабеля) на предмет повреждений (порезы, задиры). Все дело в том, что перед тем, как попасть на объект, провода и кабели (да и не только они) проходят множество испытаний – их могут кидать и пинать ногами, держать какое-то время под дождем или на морозе. Иногда встречается производственный брак – в каком-либо месте бухты попадаются видимые утолщения кабеля.

Очень важно следить за тем, чтобы провод (кабель) плотно прилегал к поверхностям стен. Неприглаженные провода (горбы) – это лишний расход штукатурки. Отделочники за вас ничего не будут приглаживать – заштукатурят так как есть

Отделочники за вас ничего не будут приглаживать – заштукатурят так как есть.

Нашим монтажникам приходилось видеть, как на отштукатуренных стенах местами проглядывал кабель. Потом на стены начинали наносить финишную шпатлевку, и изоляцию торчащего из стены кабеля сдирали шпателем. Поэтому при прокладке проводов и кабелей нужно соблюдать их достаточную натяжку, а приглаживание выполнять деревянным предметом (например, торцом ручки молотка), с разумным усилием.

При монтаже скоб шляпки гвоздей и шурупов «быстрого монтажа» необходимо утапливать на достаточную глубину. Иначе при приглаживании провода эти шляпки легко смогут пробить изоляцию провода.

Перед тем, как крепить провод (кабель) к стене, его нужно смотать с бухты хотя бы метров 10 – 15, и не полениться — выпрямить кольца руками в перчатках. Монтировать перекрученный провод – плохо и неудобно.

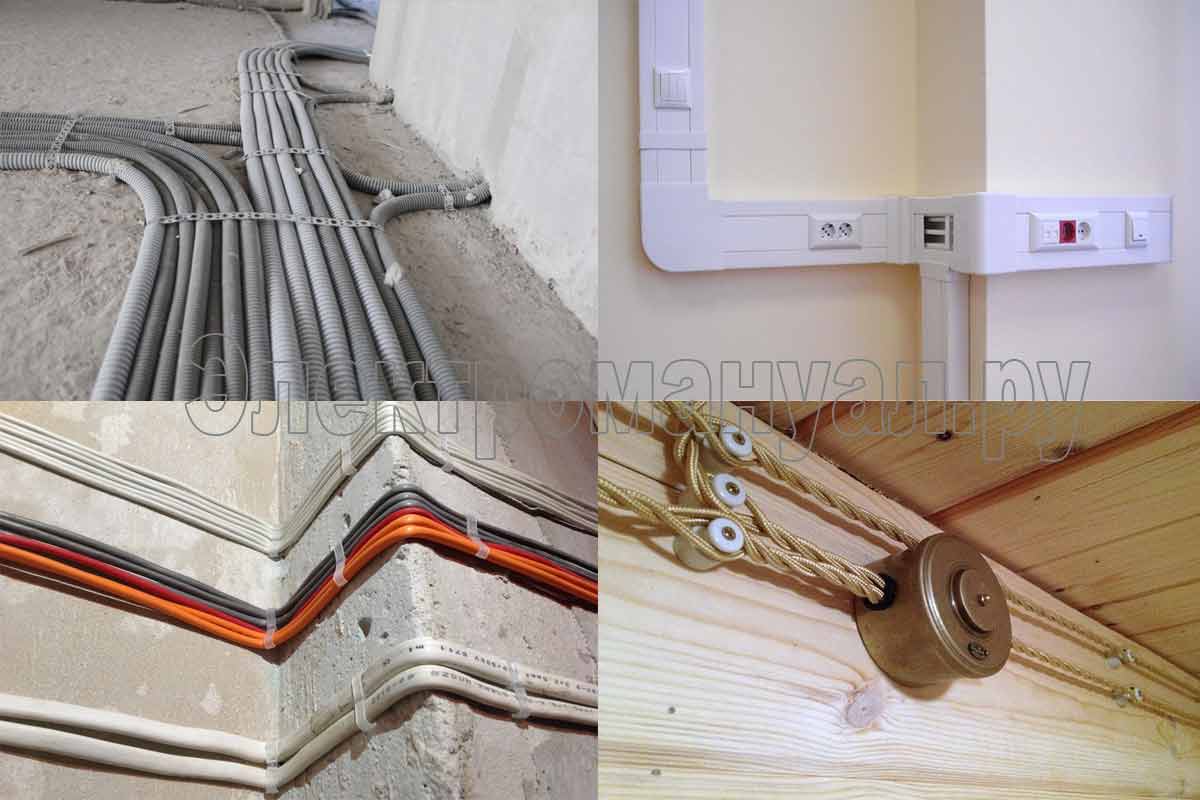

Правила монтажа электрики

Соблюдение общепринятых строительных норм и требований – залог безопасности и долговечности электропроводки. Поэтому, прежде чем подготавливать штобы в стене под кабель, необходимо ознакомиться с правилами устройства электроустановок (ПУЭ). Расположение проводки определяют такие пункты:

выше плинтусов на 15-20 см;
ниже потолка и балок на 20-30 см;
от углов на расстоянии 10 см;
в районе труб отопления, газовых труб с отступом от 50 см.

Это относится и к телевизионным кабелям.

Приобретать провода лучше в бухтах. В этом случае шлейфы будут цельными, и укладывать срощенные и изолированные соединения под штукатурку не придется.

Прокладка электропроводов производится скрыто в стенах, полу или гофрированных трубах. При закладке в негорючую поверхность, в том числе штукатурку, допускается отсутствие гофры.

Согласно ПУЭ аллюминивые провода допускается использовать только с сечением 16 мм2 и более. Меньшего сечения — только медные. Это связано с тем, что алюминий имеет большее электросопротивление, чем медь. При большой нагрузке он нагревается и может расплавиться.

В зависимости от условий прокладки используют провода марки:

ВВГнг: устойчивый к воспламенению, негорюч, для прокладки под штукатурку;
ВВГнг-LS: в основном под гипсокартон, для защиты от механических воздействий укладывается в ПВХ-короба; его аналогом может служить серый кабель NYнг-LS со слоем резины, более дорой, прост в монтаже, для штроб не слишком удобен, так как имеет не плоское, а круглое сечение;
ПВС: многожильный, цвет белый, допускается применение только в качестве удлинителя или при подключении электроприборов непосредственно к розетке.

В старых электропроводках применяется 2-, а в новых 3-жильный кабель. Люстры с двухклавишным включением требуют наличия 4 жил.

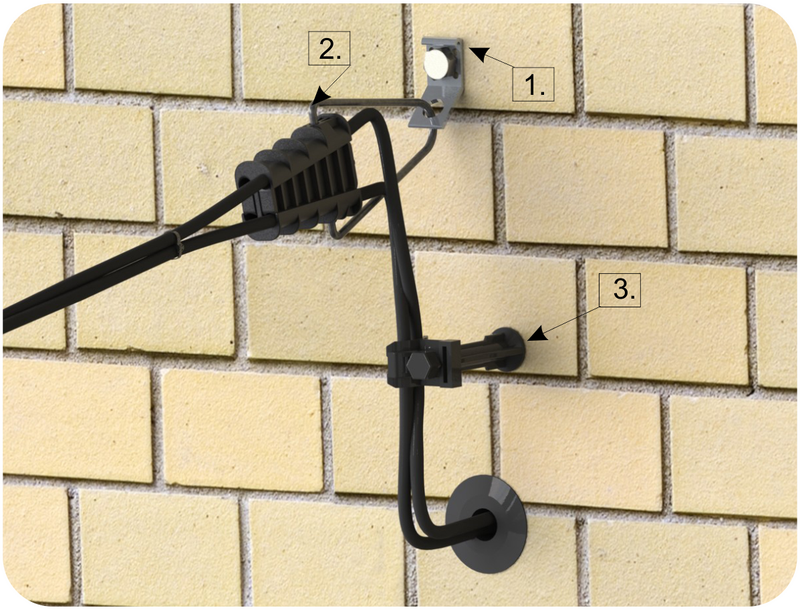

Крепление открытой проводки

В деревянных строениях без дополнительной внутренней отделки провода прокладывают открытым способом. Так же приходится поступать и в тех случаях, когда ремонт не предвидится, но нужно установить дополнительную розетку или светильник. Если нет возможности протянуть кабель в плинтусе, используют кабель-каналы, изоляторы или пластиковые скобы с гвоздиками.

Кабель-каналы – это 2-метровые пластиковые короба разного сечения с защёлкивающимися крышками. Короб крепится к поверхности саморезами, вкрученными во внутреннюю поверхность задней стенки, в него укладываются проводники и закрываются крышкой.

Изделия бывают разного цвета, в том числе с рисунком под дерево, что позволяет не нарушать эстетику помещений Источник cable.ru Фарфоровые изоляторы позволяют выполнить крепление провода к стене или потолку, имитируя стиль ретро в интерьере. Они выполнены в виде небольших бочонков со сквозным отверстием, через которые и фиксируются гвоздиками или саморезами, а между ними натягиваются скрученные в витой жгут провода.

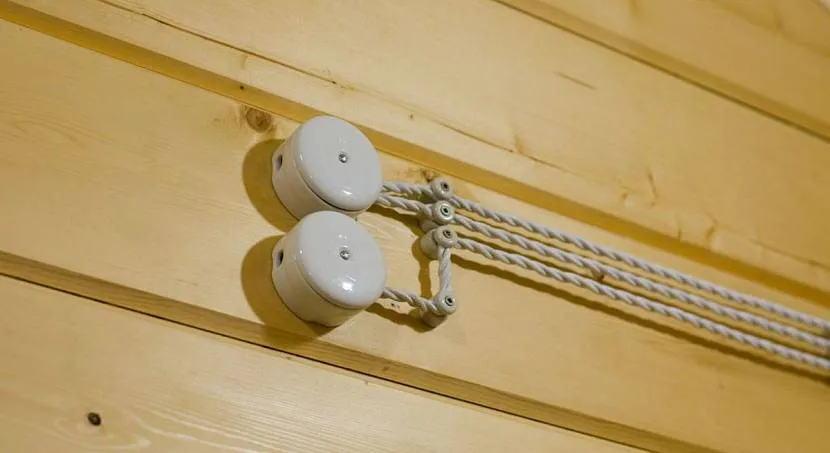

На фоне деревянных стен изоляторы смотрятся органичнее, чем кабель-каналы

Пластиковые скобочки с отверстием под гвоздь, который обычно идёт в комплекте, фиксируются к поверхностям из дерева, пластика и других нетвёрдых материалов. С их помощью одиночные кабели можно закрепить и на мебели, например, чтобы упорядочить компьютерные провода под рабочим столом. Они часто используются для прокладки телефонного или интернет-кабеля над плинтусом.

Гвоздевые скобы для открытого монтажа Источник www.elektrikaup.ee

Из инструментов при электромонтаже по деревянным и аналогичным поверхностям понадобится лишь молоток или шуруповерт, который вполне можно заменить обычной отвёрткой.

Декоративные клипсы

Конструктивно эти изделия аналогичны монтажным зажимам с гвоздиками. Благодаря декоративной форме, такие зажимы позволяют не только произвести крепление провода, но и придать помещению требуемый стиль, а также красиво замаскировать провода на стене. Пример использования таких зажимов представлен на фото ниже.

Другой пример декоративных зажимов для кабеля представлен на следующем фото. Такие самоклеящиеся универсальные клипсы крепятся на двухстороннем скотче и предназначены для фиксации кабелей зарядных устройств телефонов и компьютерных периферийных устройств. Зажимы на липучке удобно располагать на любой гладкой поверхности.

Обзор данного вида изделий предоставлен на видео:

Методы крепления к стенам из различных материалов

Ошибочно полагать, что проводку можно закрепить на любой ровной поверхности. Несущие конструкции и перегородки возводятся из материалов, отличных по свойствам:

тонкие, мягкие;
плотные;
твердые.

Мягкими считаются поверхности стен из пористых материалов (пено-, газобетон). К данной группе относится и гипсокартон, пластик, ДВП. Эти материалы способны выдерживать умеренную нагрузку, деформируются под воздействием сильного давления. Чтобы предотвратить разрушение всей конструкции, следует выбирать способы крепления кабеля к стене, основанные на использовании крепежных элементов, которые имеют расширенную среднюю/торцовую часть. Это могут быть дюбели разных типов.

К группе плотных материалов относится ДСП, дерево, гипс. Поверхности, покрытые штукатуркой, тоже отличаются прочностью. Верхний слой материала имеет плотную структуру. Если решается вопрос, как закрепить кабель на такой стене, рассматривают 2 варианта: гвозди, саморезы.

Первый из них менее надежен. Таким крепежом можно обойтись, если он используется в качестве временной меры или же данный участок не будет эксплуатироваться в дальнейшем. Из-за подвижности уменьшается прочность фиксации гвоздя в стене. Чтобы закрепить саморезы, предварительно делают отверстия меньшего диаметра. Однако эта мера используется, только если крепеж устанавливается с трудом.

Закрепление клипс

С помощью рулетки, определите необходимую длину проводников (отрезков кабеля), измерив расстояние между коммутируемыми точками и прибавив к нему запас в несколько сантиметров с каждой из сторон (для выполнения коммутации).

Длину гофротрубы определяют, замеряя расстояние между корпусами распределительных коробов, выключателей и прочих модулей электроснабжения. В рассматриваемом примере длина гофротрубы равна расстоянию от места установки светильника (за вычетом технологического зазора в 5-10 мм) до корпуса распределительного короба (рис.1).

Отмерьте нужный размер электрического кабеля, а затем отрежьте его с помощью кусачек. Гофротрубу лучше сперва прорезать строительным ножом и только после этого — отрезать металлический зонд кусачками.

Рассчитайте – какое количество клипс Вам понадобится для закрепления полученного отрезка гофротрубы и где их следует разместить. Две клипсы размещают непосредственно у краев гофротрубы, остальные – с равными интервалами.

Обозначьте места установки клипс на контурных линиях строительным маркером (рис.1).

Просверлите отверстия для закрепления клипс. Диаметр сверла, а также глубину сверления следует выбирать, исходя из типоразмера крепежей (дюбели и шурупы для закрепления обычно поставляются в комплекте с клипсами).

Выбирая сверло, учитывайте твердость материала основы. В нашем примере монтаж гофротрубы осуществляется на потолке, поэтому для сверления используется перфоратор и твердосплавной бур.

Установите пластиковые дюбели, используя молоток и добойник, после чего зафиксируйте клипсы шурупами с помощью отвертки или шуруповерта.

Проводка по потолку — способы для разных видов поверхностей

Выбирая материалы для работы, и осуществляя прокладку проводки, ориентируйтесь на базовую поверхность потолка, а именно, материал, который составляет ее основу:

Деревянное потолочное основание

Чтобы зафиксировать кабель к деревянному потолку, нужно провода протянуть по стальным трубам. Диаметр трубы выбирайте такой, чтобы в нее поместилась проводка.

Распределительные коробки в данном случае так же должны быть произведены из устойчивых к огню материалов. Лучший вариант – металлические короба и трубы. С внутренней стороны на них уложен слой изолятора, который не даст проводам прикасаться к стенкам ящика.

Действовать нужно следующим образом:

с бумажного чертежа перенесите рисунок на поверхности, тщательно наметьте линии монтажа кабеля;
установите распределительные коробки;
трубы нарежьте до нужной длины, зафиксируйте их к потолочному основанию;
соедините друг с другом отдельные части труб сваркой;
при помощи протяжки проложите провода по трубам;
выведите их в распределительную коробку, концы оставьте примерно по 20 см;
соедините все жилы, обмотайте стыки изолентой и заземлите;
теперь можно проверить работоспособность.

Металлическая поверхность

Металл – это электрический проводник, поэтому для проводки к такому перекрытию, необходимо провода укладывать внутрь специальных пластиковых труб. При этом короба также должны быть выполнены из пластмассы. Если невозможно применять пластиковые изделия, то допускается прокладывать кабель в трубах или коробах из стали.

Монтаж проводки осуществляет аналогичным образом с прокладкой кабеля по деревянному потолку.

Железобетонное плиточное перекрытие

Плиты из железобетона, составляющие основу базовой поверхности потолка, выпускают уже с готовой прокладкой для коробок и труб. В старых домах кабель монтируют по панелям сквозь каналы плиты, которые проходят по ее поверхности и образуют пустоты в плитах, а затем отверстия штукатурят толстым слоем шпаклевки. Но в этом случае от штробления каналы часто бывают засорены остатками бетона. Если у вас аналогичная ситуация, провода нужно монтировать прямо к поверхности плиты перекрытия. Для изоляции лучше всего прятать кабель в гофрированной защитной трубе из негорючего материала.

Открытая прокладка проводов по железобетонному потолку делается по одному следующих вариантов:

кабели крепят на потолок при помощи скоб;
провода помещают в защитную гофрированную трубу, которую фиксируют к перекрытию шурупами в пластиковые дюбеля;
кабель заводят в металлические или стальные трубы, и крепят их на потолок с помощью хомутов или скоб;
для защиты проводки применяют электротехнические трубы, которые монтируют к потолочной поверхности на клипсы.

Во время скрытого монтажа осуществляется прокладка провода по пустотам вдоль плит. Поперечная установка кабеля запрещена, поскольку может нарушить целостность перекрытия.

Алгоритм действий будет следующим:

от стены отступают на 50-70 мм, ставят первую отметку;
делают углубление 2 см вдоль стены и 10 см вдоль плиты;
такие же действия осуществляют в месте расположения люстры или светильника;
протяжку с кабелем заводят в канал, выводят провода с другого конца трубы;
после того, как кабель будет выведен наружу, отмеряют 40 см, лишнюю часть отрезают;
жилы кабелей соединяют в распределительной коробке, места соединения припаивают, изолируют;
проверяют качество и целостность разводки проводов.

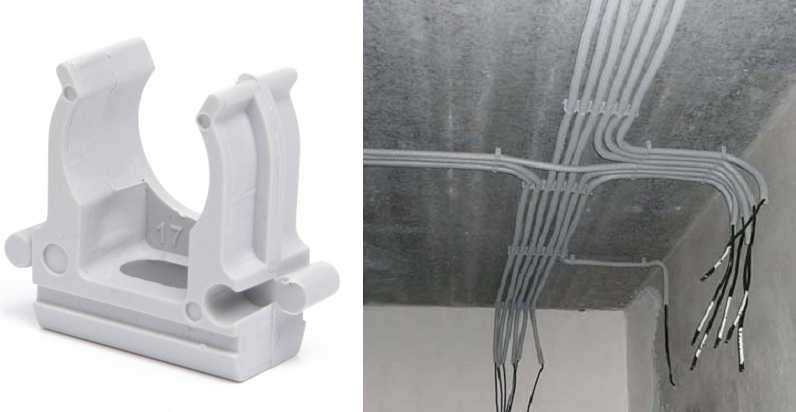

Крепление с помощью клипс

Эти элементы крепежа являются довольно востребованными при открытой прокладке кабеля. Клипсы после установки смотрятся довольно аккуратно. Они могут быть различного размера, формы и быть металлическими или пластиковыми,

Простой вариант имеет вид дужки, с обеих сторон которой имеются отверстия под дюбеля или саморезы. Хорошая и простая конструкция, но есть небольшой минус — для установки необходимо сверлить два отверстия. Это несколько увеличивает время монтажа.

Металлические клипсы

Изготавливают из металлической полосы. Для установки вначале «оборачивают» ею кабель, совмещают отверстия и закрепляют на поверхности. Использовать можно и на стене и на потолке. Для последнего неудобны только тем, что надо сверлить много отверстий.

Пластиковые клипсы

Применяют в основном для монтажа кабелей в гофрах для скрытой и наружной прокладки. Для различных диаметров труб имеются соответствующие размеры клипс. На бетонные стены их монтируют при помощи дюбелей, а на деревянные поверхности – с помощью обычных саморезов.

Установку можно выполнять как для одного кабеля, так и совмещать несколько штук, для крепления пучка проводки. Конструкция клипс позволяет собирать их в единый блок. У каждой с боковой стороны имеются замки (специальные пазы), с их помощью производят надежное соединение клипс друг с другом. Разводка с помощью этих элементов получается аккуратной и ровной.

Самоклеящаяся клипса

Применяют для крепления кабеля или провода различной формы, могут быть выполнены в пластиковой или металлической форме. Поверхность, куда она будет крепиться, должна быть очищена от всякой пыли и грязи. У клипсы на тыльной стороне имеется односторонняя липкая лента. Такой крепеж применяется для крепления кабеля на пластиковые панели или мебель. Отпадает необходимость в сверлении отверстий в дорогостоящих или хрупких материалах.

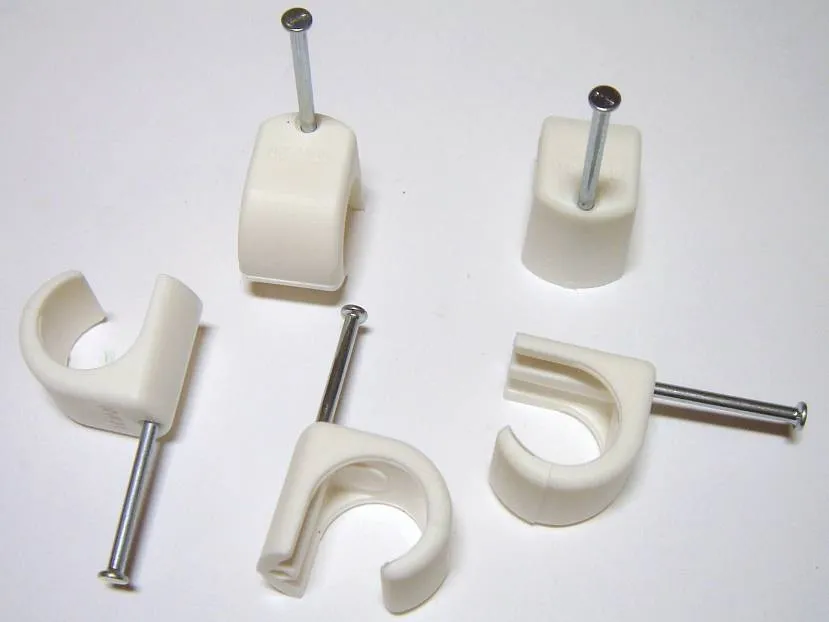

Клипсы с гвоздем

Изготавливаются в виде пластиковой скобы, сбоку которой имеется отверстие для гвоздя. По форме могут быть самыми разными. Используют для открытого монтажа на деревянных и аналогичных по плотности стенах. На фото выше.

Такое крепление очень быстрое и удобное. Им часто пользуются, когда надо пробросить по плинтусу телефонные, телевизионные и другие кабели малого сечения.
