Теплый плинтус

Рейтинг лучших моделей с водяным теплоносителем

ТурбоТех ТП1 – водяной

Качественное устройство, которое дает возможность создать компактную отопительную систему для любого помещения. Потоки воздуха распределяются равномерно, что создает оптимальный микроклимат. Короб изготавливается из прочного алюминия, он предотвращает негативное воздействие на стены. Теплообменник выполнен из прочной нержавеющей стали.

Главное преимущество прибора – способность выдерживать давление до 16 атм. Положительная сторона – простой монтаж, который занимает минимум времени и позволяет установить изделие в каждую комнату.

ТурбоТех ТП1 – водяной
Достоинства:

• Равномерное распределение тепла;
• Качественный изоляционный материал;
• Продается в нескольких цветовых исполнениях;
• Прочностные характеристики;
• Небольшая стоимость.

class=’s-article__points-list’>

Недостатки:

class=’s-article__points-list’>

Mr.Tektum водяной, цвет коричневый RAL 8019

Надежное устройство, которое гарантирует здоровый микроклимат в доме. Изделие подойдет для установки на пол с любым покрытием, в том числе паркет и ковер. Благодаря хорошему поступлению воздушных потоков, никаких холодных участков не образуется. Риск образования конденсата минимальный, что предотвратит развитие плесени.

При работе устройства воздух не отягощается пылью и не сушится. Поэтому становится легче дышать. Для установки не требуется вскрывать пол, все происходит на месте. Может использоваться не как основная, а как вспомогательная система отопления.

Средняя стоимость – 5 500 рублей за метр.

Mr.Tektum водяной, цвет коричневый RAL 8019
Достоинства:

• Равномерная температура;
• Прочность;
• Не отягощает воздух пылью;
• Обеспечение здорового микроклимата;
• Не образует плесень.

class=’s-article__points-list’>

Недостатки:

class=’s-article__points-list’>

Charley Стандарт водяной, белый RAL9003

Эффективная отопительная система, которая может устанавливаться как вспомогательная, так и основная. Нагрев осуществляется от теплоносителя, который поступает с внешнего источника, что является оптимальным решением и подойдет для большинства помещений. Стены прогреваются равномерно, исключая образование холодных участков и конденсата. Устройство подойдет для установки в старых и современных домах.

Внешний корпус изготавливается из алюминия и ПВХ. Теплообменник выполнен из меди, что гарантирует длительную работу. Максимальная длина одного контура – 20 метров. Внутри трубок помещается до 520 мл воды. Срок гарантии – 5 лет.

Charley Стандарт водяной, белый RAL9003
Достоинства:

• Длительная гарантия;
• Эффективность;
• Быстрый нагрев;
• Высокий срок службы;
• Комплектация.

class=’s-article__points-list’>

Недостатки:

class=’s-article__points-list’>

Достоинства и недостатки ИК-отопления

Мы уже знаем, что естественная конвекция обладает целым ворохом определенных достоинств. Давайте теперь посмотрим, чем выделяется ИК-отопление и в чем заключаются его положительные черты:

При плинтусном отоплении воздух в помещении прогревается равномерно.

• Равномерный прогрев по всему объему – прогревая полы, стены и окружающие предметы, инфракрасные электрические теплые плинтусы создают невероятно приятную атмосферу. Температура воздуха вблизи полов, в средней части и под потолком будет примерно одинаковой. Благодаря этому жильцы могут забыть о том, что такое мерзнущие ноги;
• Нет ощущения перегретого воздуха – это ощущение возникает, когда находишься близко к конвекторам. Воздушные массы здесь прогреваются довольно интенсивно, что вызывает у некоторых людей дискомфорт. В случае с ИК-отоплением никаких неприятных ощущений не будет;
• Отсутствие негативного влияния на самочувствие – мощные инфракрасные обогреватели, воздействуя на человека, могут спровоцировать головную боль и чувство какого-то онемения. Электрические теплые плинтусы не разогреваются до высоких температур, поэтому создаваемая ими атмосфера очень мягкая и комфортная;
• Небольшая экономичность – за счет накопления тепла в окружающих предметах, инфракрасные электрические теплые плинтусы позволяют сэкономить некоторое количество электроэнергии;
• Нет ощущения холода от стен – за счет ИК-излучения они прогреваются, наполняя комнаты теплом. То же самое относится и к полам, которые тоже могут быть очень холодными;
• Полная безопасность для всего живого – от ИК-излучения не пострадают ни взрослые люди, ни дети, ни домашние животные. Поэтому ИК-плинтусы можно спокойно размещать в детских комнатах;
• Совместимость с любыми другими отопительными приборами – при необходимости, вы можете дополнить ИК-обогреватели конвекторами, тепловентиляторами и любыми другими обогревателями.

Есть и определенные недостатки:

• Низкая распространенность плинтусных обогревателей – в некоторых населенных пунктах их придется приобретать под заказ;
• Высокое потребление электроэнергии – справедливо для любых типов электрического отопления;
• Для эффективной работы электрических инфракрасных теплых плинтусов необходимо утеплить дом – иначе тепло будет уходить в никуда.

Недостатки не самые критичные, поэтому плинтусное отопление продолжает набирать популярность, завоевывая свою армию почитателей.

Устройство обогревателей плинтусного типа

Оба вида теплых плинтусов передают тепло окружающему воздуху через теплообменники – две свои медные трубы, которые из-за малой площади боковой поверхности с небольшим расстоянием достраиваются поперечными ребрами. В медных трубах, в зависимости от типа горячего основания, размещаются ТЭНы или циркулирует горячая вода. Снаружи конструкция обогревателя заключена в металлический корпус с системой канавок для естественной циркуляции воздуха.

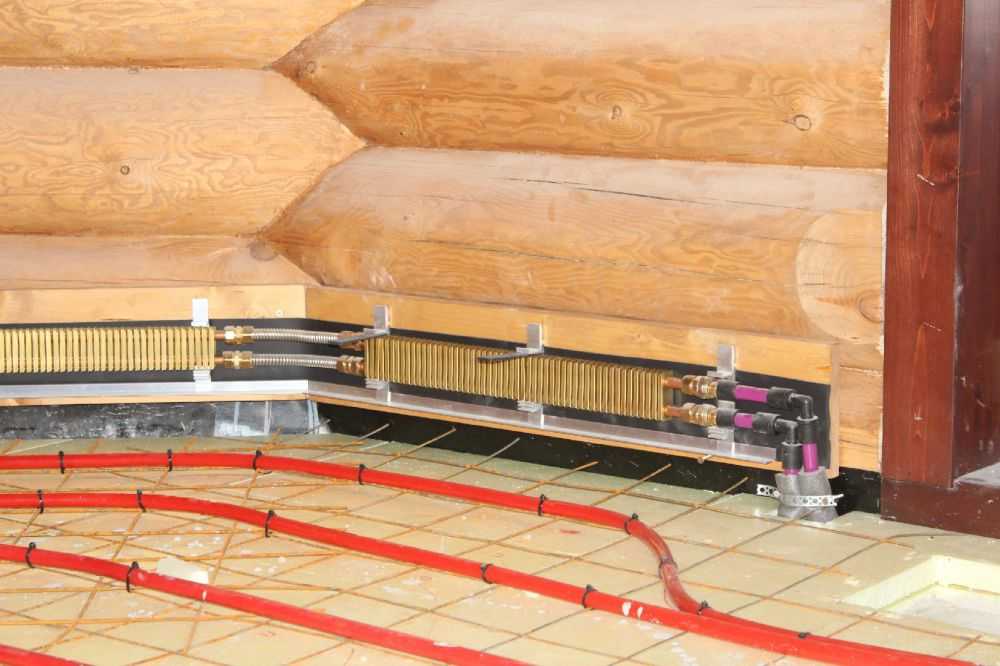

Разрез и схема расположения полов с водяным и электрическим подогревом

Плинтусный водонагреватель передает тепло, полученное с горячей водой от системы центрального отопления или автономного котла. Охлажденная после теплообмена вода при прохождении через горячее основание возвращается в центральный или автономный контур отопления для нагрева. Таким образом, база горячего водоснабжения является дополнительным потребителем энергии теплоносителя.

Если прибор электрический, то в нижней медной трубке находится система нагревательных элементов, соединенных параллельно друг с другом термостойким силиконовым кабелем, выведенным вместе с заземляющим проводом через верхнюю трубку.

В зависимости от длины нагревательные элементы выпускаются со следующим эффектом:

• 0,7 м — 140 Вт;
• 1,0 м — 200 Вт;
• 1,5 м — 300 Вт;
• 2,5 м — 500 Вт.

Преимущество плинтуса с электрическим подогревом перед водяным в том, что он оснащен терморегулятором, обеспечивающим экономичный нагрев в режиме, заданном вручную.

Также выпускаются модели электрических обогревателей пола, использующие в конструкции вместо нагревательных элементов высокотемпературный нагревательный кабель, температура рабочей поверхности которого достигает 240 градусов. Цельсия.

Принцип работы

Как и у обычных отопительных приборов, главной задачей теплого плинтуса является обогрев помещения, но сам принцип его работы сильно отличается от стандартных отопительных приборов, которые только благодаря большому нагреву транслируют тепло в окружающее пространство.

Система плинтусного обогрева соответствует самым современным требованиям по энергосбережению и бережному отношению к микроклимату дома.

Она основана на нескольких принципах работы:

1. Первый из них заключается в том, что устанавливают ее, как и обычный декоративный плинтус по всему периметру стен жилища.
2. Вторым принципом является обеспечение прогрева, не только соприкасающегося с плинтусом воздуха, но и всех стен дома, по периметру которых он смонтирован, а значит, обогретые стены перестанут потреблять тепло из окружающего пространства, и станут непреодолимым барьером для холода.
3. Третий принцип − это обеспечение равномерной конвекции воздуха в помещении, то есть тепло распределяется равномерно даже между полом и потолком, а значит, в таком помещении не нужно будет одновременно потеть в футболке от духоты и мерзнуть в теплых носках из-за стелющегося по полухолода.
4. И наконец, что принципиально для хозяек, блюдущих чистоту, подъем теплого воздуха с пола происходит не очень быстро, а значит, вместе с ним не будут подниматься клубы пыли.

Вообще, вся эта плинтусная система работает на эффекте «прилипания» прогретого ей воздуха к окружающей поверхности, самой большой из которых по площади в доме является стена.

Плинтусные радиаторы монтируют по всему периметру дома или квартиры где требуется обогрев. ТЭНы встроены в короба из металла, имеющие входную нижнюю щель для холодного воздуха и выходную верхнюю для теплого потока.

При этом они непросто выбрасывают теплый воздух в окружающее пространство, чтобы он там как-нибудь сам перемешался и прогрел помещение. А представляют собой тонко регулируемую систему микроклимата, так как теплый поток целенаправленно пускается вдоль стены, чтобы потом от нее максимально равномерно обогреть всю комнату. Токо- и теплопроводящие элементы такого оборудования изготовляются из цветных металлов: меди и алюминия.

Сами нагревательные элементы работают в режимах температур от 40 до 70 градусов Цельсия, передавая стене значительную часть этого тепла. Поэтому нет необходимости разогревать радиаторы в плинтусе до максимума, ведь даже при значении регулятора в 40 градусов стена может прогреться до температуры человеческого тела, абсолютно безопасной даже для детей.

Типы электрических плинтусов

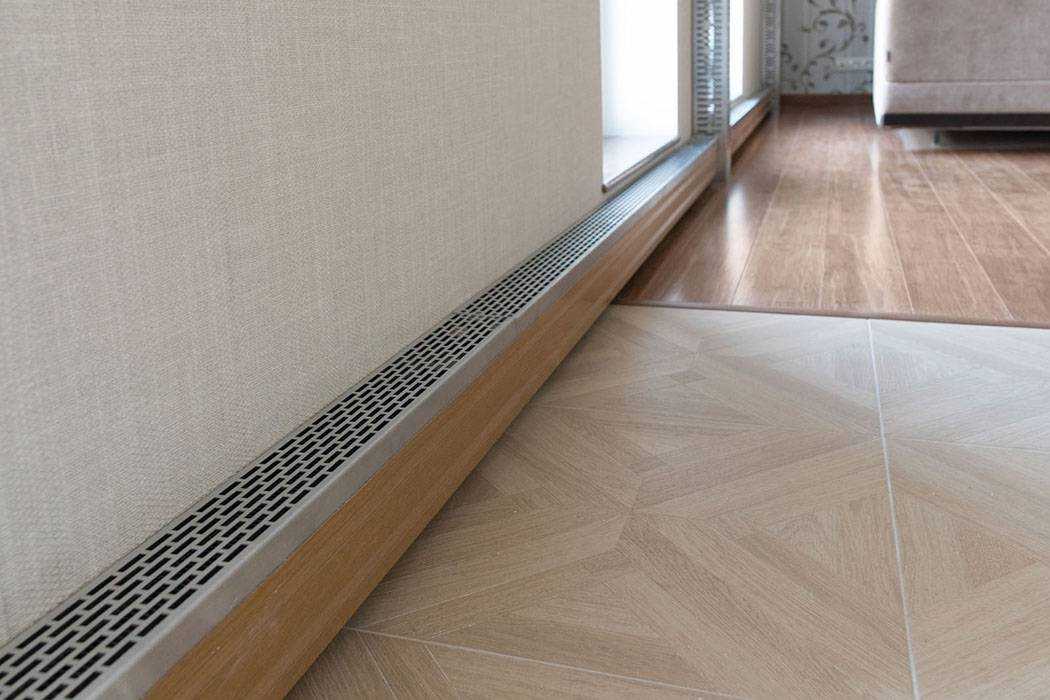

Теплый плинтус – это своего рода компактный радиатор, который имеет очень малые размеры и расположен по периметру комнаты. Так же как и классические радиаторы, плинтусные конструкции могут нагреваться при помощи электричества и обычной воды. Для водяных систем есть серьезные ограничения: длина контура не более 15 метров, отсутствие гидравлических ударов и необходимость проведения сложных предварительных расчетов.

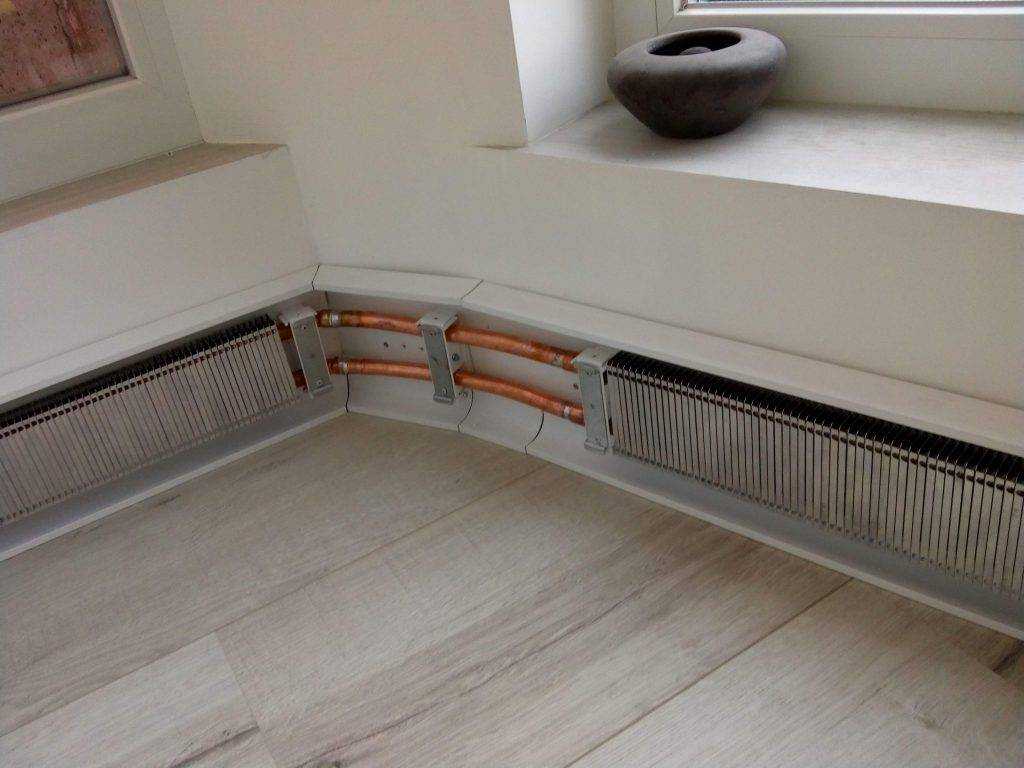

Конструкция водяного теплого плинтуса

Все существующие виды электрических нагревателей не имеют ограничений по площади и объему помещения, легко монтируются и занимают крайне мало места при высокой эффективности. Наибольшее распространение получили два типа нагревателей – кабельный и инфракрасный.

ТЭНы по периметру мансардного помещения, которые будут закрыты декоративными панелями

Инфракрасный плинтус

Компактный и экономичный инфракрасный электрический теплый плинтус – это малогабаритная конструкция, состоящая из корпуса, отражателя и нагревательного элемента. ИК-нагреватель представляет собой прибор, который преобразует электрическую энергию в тепловую. Ток от сети с напряжением 220 вольт подается на контакты из меди и посеребренных пластин. По этим биметаллическим электродам ток передается на карбоновые (выполненные из углеродистой пасты) полосы, которые преобразуют переменный электрический ток в инфракрасное излучение.

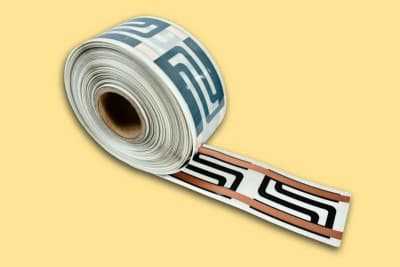

Нагревательная лента, предназначенная для плинтусов

ИК лучи, проходя сквозь пленку, в которую запаяны контакты, нагревают ее и предметы, с которыми она соприкасается. Таким образом пленка служит своеобразным теплообменником. Температура плавления пленки составляет не менее 210 градусов, а карбоновые контакты нагреваются не более чем на 50 градусов, поэтому ИК системы абсолютно безопасны с точки зрения защиты от пожаров.

Устройство инфракрасной нагревательной пленки

Чтобы инфракрасный обогрев был более эффективным, в качестве подложки под пленку используют фольгированные изоляционные материалы, которые отражают тепло в нужном направлении. ИК нагрев – самый экономичный с точки зрения энергопотребления, безопасен и прост в установке. Среди минусов – высокая цена самой пленки и необходимость использования терморегулятора.

Инфракрасный теплый плинтус требует использования терморегулятора

Статья по теме:

Кабельный нагреватель

Главное требование к системам, применяемым в плинтусных конструкциях – малый размер. Нагревательный электрический кабель, который используется в большинстве систем подогрева, в этом случае – прекрасное решение. Основа такой системы – нагревательный кабель – гибкий провод в многослойной полимерной оплетке.

Нагревательный кабель

Ток, проходя через такой провод, нагревает внешний слой до заданной температуры. Максимальное значение заложено производителем и зависит от химического состава полимера, из которого изготовлен кабель. Терморегулятор может быть установлен и на меньшее значение.

Применение нагревательного кабеля в плинтусном отоплении

Нагревательный кабель может быть использован самостоятельно или в комбинации с металлическими пластинами, обеспечивающими лучший теплообмен. Первый вариант существенно проще и дешевле, однако его эффективность ниже из-за малой площади поверхности кабеля. Использование алюминиевого или медного теплообменника дороже на этапе монтажа, однако уже в первый отопительный сезон затраты окупаются ввиду существенной экономии электричества.

Радиатор, нагреваемый пучком кабелей

Устройство системы водяного плинтусного отопления

Среди основных элементов отопления с водяным носителем тепла – радиаторный блок теплого плинтуса, коллектор распределения, пластиковые трубы, которые не пропускают кислород. Блок радиатора теплого плинтуса состоит из теплообменника и короба из алюминия. Теплообменник формируется из двух медных труб наружного диаметра около 13 мм с толщиной стенок 2 мм. На них крепятся вертикальные ламели из алюминия или латуни. Короб из алюминия включает три планки, которые профилированы горячей экструзией: планка верхнего и нижнего крепления, лицевая крышка. Короб имеет ширину в 22 мм, высоту в 140 мм. В коллектор распределения входят две параллельные стальные трубки, в которых есть выводы, вводы, отводчики воздуха, отсечные и сливные термовентили.

В процессе построения плинтусного отопления применяется специальная трубка из пластика. Благодаря этому элементу теплоноситель доставляется к радиаторам, а также отводится от них. Часть отопительного контура кладется в пол и проводится через стены, а при помощи наружной гофротрубы (которая покрывает внутреннюю) можно без вскрытия пола заменить внутреннюю трубку, которая проводит носитель тепла.

Также при построении плинтусного отопления может понадобиться оснащение дополнительными приборами – термомеханическими или термоэлектрическими термостатами к радиаторам, сервоприводом на коллекторе распределения, циркуляционным водяным насосом, манометром, термометром на вводе в коллектор теплоносителя.

Инфракрасная плинтусная пленка

Инфракрасная плинтусная пленка действует по тому же принципу, что и все ИК обогреватели.

Мы переходим к довольно необычному оборудованию – сейчас мы будем рассматривать инфракрасный плинтус, представляющий собой тонкую пленку. Подобная технология активно используется в системах теплых полов. Тонкая пленка, с нанесенным на нее токопроводящим напылением, нагревается, превращаясь в источник инфракрасного излучения. В результате этого полы в комнатах становятся теплыми, а от них начинает прогреваться и сам воздух.

Аналогичным образом можно сделать плинтусное отопление – для этого в продаже представлена инфракрасная пленка, созданная специально для монтажа в плинтусной зоне. Под действием электроэнергии она нагревается, начиная генерировать ИК-излучение. Это излучение достигает полов, стен и окружающих предметов, в результате чего те начинают нагреваться и греют собой воздух – в помещениях становится тепло, причем довольно быстро.

Такой принцип действия заимствован у самой природы – воздух согревается далеко не солнцем, а поверхностью нашей планеты с элементами ландшафта и искусственными постройками человека. То есть, ИК-излучение достигает поверхности земли, нагревает ее, в результате чего та начинает согревать воздух. Уже через час-другой после восхода солнца воздух становится заметно более теплым.

Преимущества инфракрасных электрических теплых плинтусов, выполненных в виде пленки:

• Легкость в монтаже – достаточно оклеить пленкой и теплоизоляцией всю плинтусную зону;
• Легкость в подключении – здесь используется двухпроводная схема подключения, так как сама пленка питается от однофазной электросети;
• Отопительная система получается еще более миниатюрной, чем при использовании стандартных плинтусных обогревателей – итоговая толщина оборудования складывается из толщины защитных панелей.

Вооружившись инструментами, монтажные работы можно завершить за считаные часы. Для управления температурой в помещениях следует воспользоваться термостатом – по одному прибору на каждую комнату, чтобы обеспечить раздельную регулировку.

Инфракрасная пленка может использоваться в помещениях различного назначения – это гостиные, детские комнаты, спальни, коридоры, кухонные помещения, рабочие кабинеты, офисы и многое другое. Она обеспечит эффективный обогрев, который обязательно порадует всех пользователей.

Утеплив свои дома вы сможете хорошо сэкономить на отоплении.

Мы так расхвалили электрические инфракрасные теплые плинтусы, что совсем забыли упомянуть об их недостатках. Вот их список (к счастью, не очень большой):

• Несколько долгое время прогрева – это связано с не самой высокой температурой рабочей поверхности пленки;
• Высокое энергопотребление – суждения о существенной экономичности ИК-отопления на практике оказываются ложными. Некоторая экономия есть, но из-за дороговизны электроэнергии в нашей стране расходы на отопление будут крайне высокими;
• В некоторых зданиях применение ИК-пленки может оказаться неоправданным – отсутствие нормальной теплоизоляции стен приведет к тому, что температура воздуха внутри будет низкой.

Тем не менее, люди все чаще обращают свое внимание на отопление с помощью электрических инфракрасных теплых плинтусов

Почему плинтусный обогрев вам не подходит.

Не верьте шумихе вокруг плинтусного отопления..

Если вы задумывались о замене радиаторов плинтусным отоплением в существующем доме или установке в новом проекте, вот 10 причин, почему вам не стоит :

1.      Вы живете в здании, внесенном в список памятников архитектуры I степени : В зданиях, внесенных в список памятников архитектуры, действуют очень строгие правила в отношении разрешенных обновлений и модификаций. Любая новая система отопления может привести к нарушению структуры здания, а для снятия плинтусов может потребоваться разрешение местного сотрудника по охране природы или организации English Heritage.

2.      Стены изогнутые и шаткие : Плинтусный обогрев можно изогнуть сложной формы, для этого потребуется специальный шаблон, а затраты на это могут быть намного выше. Сильно неровные или осыпающиеся стены могут нуждаться в некотором ремонте, прежде чем к ним можно будет прикрепить секции плинтусного обогрева.

3.      Вам нужно где-то сушить одежду : Не у всех есть комната для сушки или сушильная машина, а британская погода часто не позволяет привязывать одежду на улице. Таким образом, некоторые люди полагаются на радиаторы для сушки белья. Помните: сушка белья в помещении в непроветриваемом помещении может привести к сырости, плесени и респираторным заболеваниям, поэтому всегда оставляйте окно открытым, когда сушите свои вещи.

4.      Существующие трубы радиатора залиты бетоном: Переместить трубы для плинтусного отопления несложно в случае подвесных полов, но проблема возникает при закладке в бетонный пол. Выемка небольшого участка бетонного пола для перемещения труб может оказаться невозможной, если только что был уложен дорогой кафельный пол.

5.      Вы живете в пещере : Если вы полностью отключены от сети и у вас нет доступа к газу, сжиженному газу и электричеству, то вы, вероятно, полагаетесь на сжигание твердого топлива, чтобы согреться. И давайте смотреть правде в глаза; хороший настоящий костер, на который у вас ушло 2 года на сушку дров и час на подготовку и зажигание, намного лучше, чем обогрев вашего дома за 15 минут одним нажатием кнопки.

6.      В вашем доме есть 8-миллиметровая труба с микроотверстием : Если вам посчастливилось в 80-х годах, чтобы один из этих добросердечных сантехников убедил вас, что 8-миллиметровое микроотверстие означает отсутствие соединений и, следовательно, «лучше», то вы, вероятно, уже знаете, что это означало лучшее для него. Если он еще не заилен и заменен на 10 или 15 мм, возможно, вам придется это сделать, если у вас подогрев плинтуса.

7.      Самостоятельный некомпетентный : Не все люди — Ник Ноулз или Джей Блейдс, и если ваш обычный сантехник не слышал об этом, значит, это ерунда, верно? Хотя за последние 10 лет было установлено более 50 000 плинтусных систем отопления, не все верят в прогресс. Полная поставка и установка доступны для тех, кто непредубежден, но не имеет набора инструментов.

8.      Вы являетесь владельцем компании, занимающейся теплыми полами : UFH является ЕДИНСТВЕННОЙ альтернативой радиаторам и также работает с каждая конструкция пола и напольных покрытий, известных человеку, и никогда не было проблем с медленным временем отклика и перегревом, верно?

Плюсы теплого плинтуса

• Идеальная система отопления для домов с панорамными окнами.
• Равномерное тепло, пыль не гоняет.
• Работает как самостоятельная система, но может быть дополнением к другому отоплению у сырых стен, окнам в пол, на лоджиях.
• Не дает углам и проблемным стенам сыреть, это основной плюс плинтусного обогрева.
• Монтаж трудоемкий, но не сложный. При желании отапливающий плинтус можно спаять своими силами и такие системы уже лет 10 как отлично обогревают коттеджи.
• Декоративно, приятно глазу.

О энергоэффективности такого отопления я не компетентен судить, так как это вопрос комфорта и индивидуальной чувствительности к температуре. Действительно, пишут, что при плинтусном отоплении температура в помещении 16 градусов уже комфортна при прогретых до 22 градусов стенах. Якобы это позволяет экономить 20% энергии.

Правила установки и эксплуатации

В зависимости от того, в каком качестве будет использоваться система тёплых плинтусов — основного или дополнительного средства отопления, монтируется она по периметру помещения или отдельными участками. Конструкция плинтусных обогревателей – отдельные модули, в том числе и угловые, позволяют собрать и установить тёплый плинтус необходимой длины, зависящей от статуса отопления, мощности модулей, габаритов помещения и степени наружной теплоизоляции здания.

Монтаж электрического плинтусного обогревателя

Установку электрического тёплого плинтуса начинают с нанесения разметки на стены.

По периметру помещения или на отдельно выбранных для установки тёплого плинтуса участках к стене для снижения теплопотерь крепится самоклеящаяся теплоизоляционная лента.

По ней выше поверхности пола на 1 см с помощью пузырькового уровня наносят горизонтальную линию – нижнюю границу расположения обогревателя. Затем к ней прикладывают пластину — заднюю стенку тёплого плинтуса и отмечают места сверления отверстий для крепления пластин.

В стене по разметке сверлят отверстия и вставляют туда пластмассовые дупели, после чего пластины крепят шурупами, собирая в полосу необходимой длины.

На смонтированных пластинах крепят кронштейны — держатели для установки труб, после чего в них, используя фторопластовые вставки, устанавливают трубы с ТЭНами, собирая модули в единую цепь.

Для работы системы плинтусного обогрева необходимо устроить отдельную линию электричества, к которой она будет подключена. Так как мощность встроенных в электрический плинтус ТЭНов варьируется от 140 до 500 Вт, нагружать линию подключения более чем 15 модулями не следует.

В систему обогрева тёплого плинтуса входит также терморегулятор – электронное или электромеханическое устройство поддержания в помещении заданной температуры (вмонтировано в тёплый плинтус при использовании одного модуля или устанавливается отдельно при эксплуатации системы из нескольких элементов) со встроенным термодатчиком, осуществляющим мониторинг температуры и отправку данных на терморегулятор.

Этот элемент устанавливают после окончания монтажа плинтуса, выбирая место, доступное визуальному обзору, с объективным значением температуры воздуха в помещении — не за стоящей мебелью.

Последней операцией является установка лицевых накладок обогревателей – прикладываются по месту, надеваются сверху на кронштейн и фиксируются лёгким надавливанием до щелчка. Затем в местах расположения кронштейна в накладках сверлятся отверстия, и фронтальная крышка крепится шурупом в технологическую прорезь. Головка шурупа оформляется декоративной накладкой.

Установка водяного плинтусного обогревателя имеет много общего с монтажом электрического устройства. Разметка и установка тыльной панели производится по такой же технологии – с использованием самоклеящейся теплоизоляционной ленты, после чего к закреплённым пластинам крепятся кронштейны для труб.

*Установленные модули собираются в один контур с помощью специальных резьбовых соединений с резиновыми прокладками.

Если в месте подключения к существующей системе водяного отопления модуль необходимо укоротить, то конструкция резьбового соединения предусматривает эту операцию – элемент обрезают до нужного размера, затем с трубок снимают 2-3 ребра (ламеля), и на фитинги надевают соединительные гайки, развальцовочные конусы и резиновые прокладки.

При подключении водяного тёплого плинтуса к системе отопления гайки наживляются вручную, потом подтягиваются ключами, после чего модуль устанавливается в паз кронштейна, и резьбовое соединение зажимается окончательно.

После окончания монтажа проверяют герметичность и работоспособность системы -подают воду, плавно открывая вентиль, чтобы избежать гидроудара. В местах обнаружения протечек необходимо подтянуть гайки или заменить прокладку.

После устранения дефектов сборки устанавливают фронтальные накладки тёплого плинтуса.
