Как проверить транзистор мультиметром без выпайки

Вместо эпилога.

Немного замечаний по маломощным биполярным транзисторам ( не зря же я для них режимы предусмотрел?)

Почему-то радиолюбители наибольшее внимание при построении усилителей на транзисторах уделяют ( и то в лучшем случае) подбору идентичных экземпляров для оконечного каскада

Между тем, на входе усилителя чаще всего используют дифференциальные каскады или реже двухтактные. При этом напрочь забывается, что для получения от диф. каскада как и от двухтактного по максимуму всех его замечательных свойств транзисторы в таком каскаде также должны быть подобраны!

Более того, для обеспечения максимально близкого температурного режима корпуса транзисторов дифкаскада лучше склеить между собой (или прижать друг к другу хомутиком), а не разносить по разным сторонам платы. Применение во входном каскаде интегральных транзисторных сборок устраняет эти проблемы, но такие сборки порой стоят дорого или просто не доступны радиолюбителям.

Поэтому подбор маломощных транзисторов входного каскада остаётся актуальной задачей, и предлагаемый прибор для проверки транзисторов может существенно облегчить этот процесс. Тем более, что один из выбранных для измерения режимов — ток 5мА, чаще всего и является током покоя первого каскада. А на каком токе проводит измерения китайский мультиметр???

Удачного творчества!

Главный редактор «РадиоГазеты».

Инструкция проверки тестером

Тестеры различаются по видам моделей:

1. Существуют приборы, в которых конструкцией предусмотрены устройства, позволяющие измерить коэффициент усиления микротранзисторов малой мощности.
2. Обычные тестеры позволяют осуществить проверку в режиме омметра.
3. Цифровой тестер измеряет транзистор в режиме проверки диодов.

В любом из случаев существует стандартная инструкция:

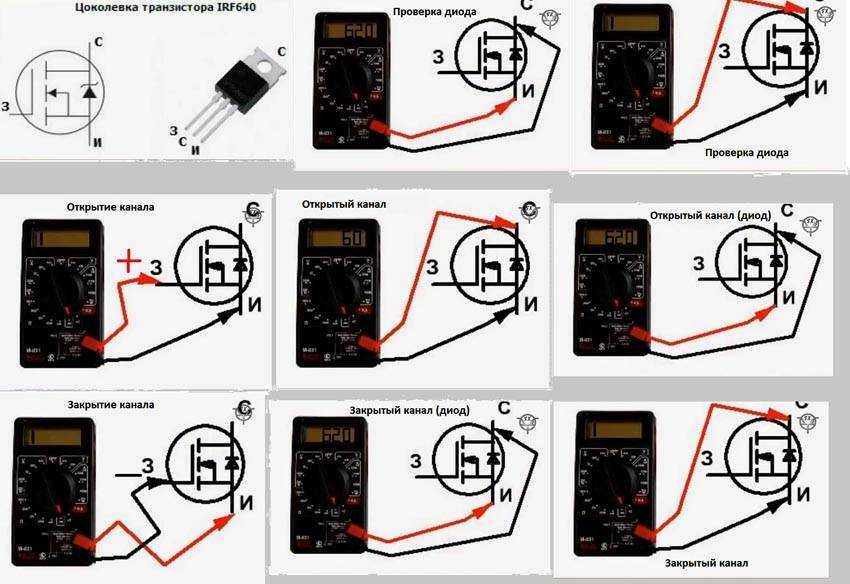

1. Прежде, чем начать проверку, необходимо снять заряд с затвора. Это делается так – буквально на несколько секунд заряд необходимо замкнуть с истоком.
2. В случае, когда проверяется маломощный полевой транзистор, то перед тем, как взять его в руки, обязательно нужно снять статический заряд со своих рук. Это можно сделать, взявшись рукой за что-нибудь металлическое, имеющее заземление.
3. При проверке стандартным тестером, необходимо в первую очередь определить сопротивление между стоком и истоком. В обоих направлениях оно не должно иметь особого различия. Величина сопротивления при исправном транзисторе будет небольшой.
4. Следующий шаг – измерение сопротивления перехода, сначала прямое, затем обратное. Для этого необходимо подключить щупы тестера к затвору и стоку, а затем к затвору и истоку. Если сопротивление в обоих направлениях имеет разную величину, триодное устройство исправно.

Возможности универсального тестера

Называют этот прибор транзистор-тестер, так как это одна из самых востребованных его функций. Но это только одна строчка из списка возможностей. Ещё можно встретить название тестер Маркуса, универсальный или многофункциональный тестер, измеритель радиокомпонентов, мультитестер, ESR-тестер и массу других более-менее похожих вариантов

А всё потому что он может многое и каждый называет по важной для него функции. Вот примерный перечень возможностей:

• Проверяет ёмкость конденсатора любого типа. Причём устанавливает и дополнительные параметры — ESR — сопротивление конденсатора и Vloss — падение напряжения, которое отображается в процентах. Фактически последний параметр отображает степень «износа» конденсатора (высыхания электролита в частности). Чем выше этот показатель, тем хуже.

  • Без проблем проверяет транзисторы, определяет цоколевку. Расписывает, к какому пину подключены катод-анод-база. Может указываться величина порогового напряжения открытия затвора.
  • Проверяет работоспособность светодиодов, диодов, триодов, оптопар. Определяет коэффициент усиления, распиновку.
  • Может быть, использован как генератор заданной частоты.
  • Некоторые позволяют замерять частоту, временны́е параметры синусоидального напряжения, параметры прямоугольных импульсов.
  • Могут проверять датчики температуры (для тёплого пола очень полезная опция, но встречается нечасто).
• Есть модификации и с более редкими возможностями. Например, измеряются и проверяются два резистора в связке, потенциометр (переменный резистор) и т д. В общем, нужный прибор. Причём в работе совсем несложный. Обращаться с ним проще, чем с электронным мультиметром.

Фирменный или «китаец», готовый или конструктор

Универсальный тестер радиокомпонентов можно купить фирменный или один из китайских клонов. Разница в цене более чем ощутимая. Но и надёжность у фирменных приборов, и точность гарантирована, а у клонов — как повезёт.

Внешне между фирменным и клоном разница солидная

На всем известном «Али» есть универсальные тестеры радиокомпонентов с корпусом и без него. Без корпуса, понятное дело, дешевле. Китайские измерители и в корпусе совсем недорогие (порядка 20–30 $), а без корпуса и того дешевле. Но многие страдают недостоверностью — солидно привирают. Ориентироваться надо по отзывам.

Этот набор деталей и есть конструктор для сборки универсального измерителя параметров деталей

Хоть на Али и готовые тестеры полупроводниковых приборов недорогие, есть ещё более дешёвый вариант — так называемые конструкторы. Конструктор универсального измерителя — это печатная плата и набор деталей, которые требуется установить/припаять самостоятельно. Вы первоначально выбираете набор характеристик. Под него вам высылают набор деталей. Некоторые из сложных в монтаже деталей (микропроцессор) могут быть уже установлены. Остальные — конденсаторы, резисторы, ёмкости и т. д. надо будет припаять самому.

Прозвонка динистора

При необходимости можно провести проверку динистора. К ключевым моментам относятся следующие моменты:

1. Для проведения теста требуется источник питания с высоким напряжением, показатель которого выше, чем у динистора.
2. Ограничить ток можно при подключении резистора с показателем сопротивления от 100 до 1000 Ом.
3. Плюсовой провод подключается к аноду, а катод к клемме ограничительного резистора. Свободный конец сопротивления соединяется с минусом блока питания.

Применяемый измерительный прибор в соответствующем режиме через специальные щупы соединяется с анодом и катодом. Тестер должен лежать в пределе милливольта, после чего динистор открывается.

Читать также: Сверлильный станок mac allister

Проверка биполярного транзистора мультиметром

Проверку работоспособности биполярного транзистора можно выполнить с помощью цифрового мультиметра. Этим прибором проводятся измерения постоянных и переменных токов, а также напряжение и сопротивление. Перед началом измерений прибор нужно правильно настроить. Это позволит более эффективно решить проблему, как проверить биполярный транзистор мультиметром не выпаивая.

Современные мультиметры могут работать в специальном режиме измерения, поэтому на корпусе изображается значок диода. Когда решается вопрос, как проверить биполярный транзистор тестером, устройство переключается в режим проверки полупроводников, а на дисплее должна отображаться единица. Выводы устройства подключаются так же, как и в режиме измерения сопротивления. Провод черного цвета соединяется с портом СОМ, а провод красного цвета – с выходом, измеряющим сопротивление, напряжение и частоту.

В мультиметрах старой конструкции функция проверки диодов и транзисторов может отсутствовать. В таких случаях все действия проводятся в режиме измерения сопротивления, установленном на максимум. До начала работы батарея мультиметра должна быть заряжена. Кроме того, нужно проверить исправность щупов. Для этого их кончики соединяются между собой. Писк устройства и нули, отображенные на дисплее, свидетельствуют об исправности щупов.

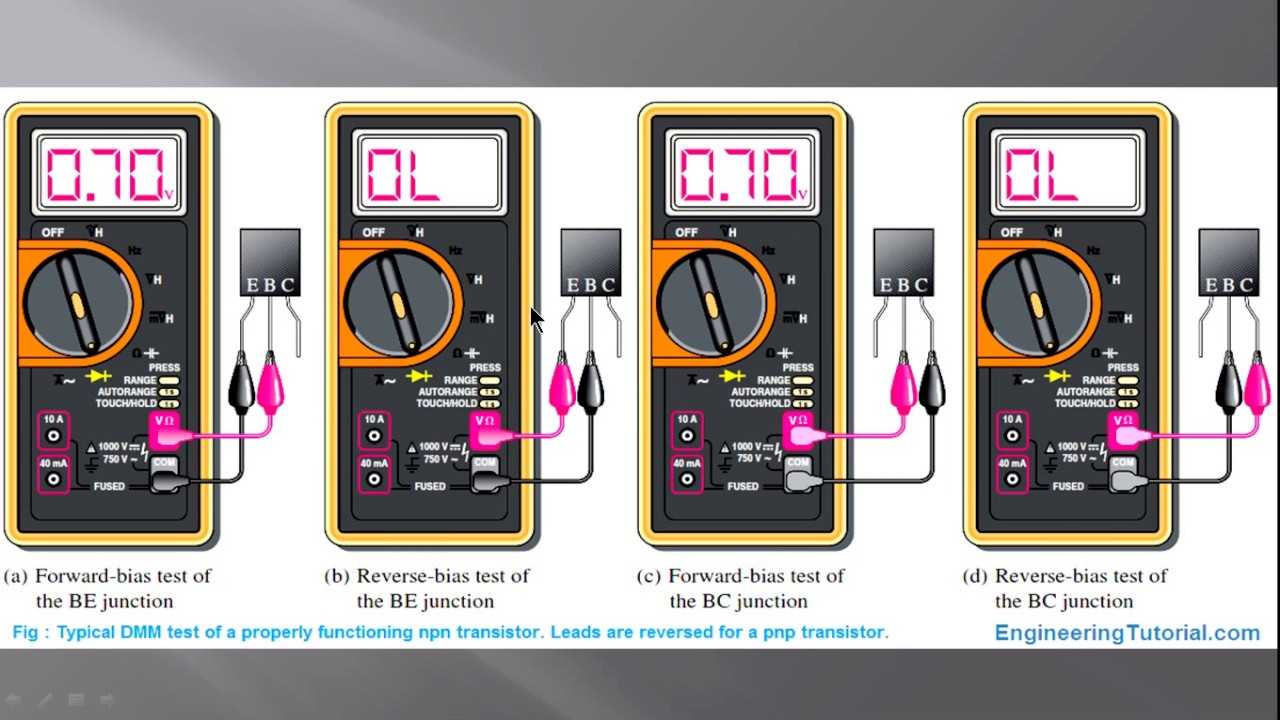

Проверка биполярного транзистора мультиметром выполняется в следующем порядке:

• Прежде всего, нужно правильно соединить выводы мультиметра и транзистора. Для этого необходимо точно определить, где находятся база, коллектор и эмиттер. Чтобы определить базу, щуп черного цвета подключается к первому электроду, который предположительно считается базовым. Другой щуп красного цвета поочередно подключается вначале ко второму, а затем к третьему электроду. Щупы меняются местами до тех пор, пока прибор не определит падение напряжения. После этого окончательно проводится проверка биполярного транзистора мультиметром и определяются пары: «база-эмиттер» или «база-коллектор». Электроды эмиттера и коллектора определяются с помощью цифрового мультиметра. В большинстве случаев падение напряжения и сопротивление у эмиттерного перехода выше, чем у коллектора.
• Определение р-п-перехода «база-коллектор»: щуп красного цвета подключен к базе, а черный – к коллектору. Такое соединение работает в режиме диода и пропускает ток лишь в одном направлении.
• Определение р-п-перехода «база-эмиттер»: красный щуп остается подключенным к базе, а щуп черного цвета нужно подключить к эмиттеру. Так же, как и в предыдущем случае, при таком соединении ток проходит только при прямом включении. Это подтверждает проверка npn транзистора мультиметром
• Определение р-п-перехода «эмиттер-коллектор»: в случае исправности данного перехода сопротивление на этом участке будет стремиться к бесконечности. На это указывает единица, отображенная на дисплее.
• Подключение мультиметра осуществляется к каждой паре контактов в двух направлениях. То есть транзисторы р-п-р типа проверяются путем обратного подключения к щупам. В этом случае к базе подключается черный щуп. После измерений полученные результаты сравниваются между собой.
• После того как проведена проверка pnp транзистора мультиметром, работоспособность биполярного транзистора подтверждается, когда при измерении одной полярности мультиметр показывает конечное сопротивление, а при замерах обратной полярности получается единица. Данная проверка не требует выпаивания детали из общей платы.

Очень многие пытаются решить вопрос, как проверить транзистор без мультиметра с помощью лампочек и других устройств. Этого делать не рекомендуется, поскольку элемент с высокой вероятностью может выйти из строя.

Простейший измеритель параметров транзисторов

На рис. 2.23 изображена схема для измерения одного из основных параметров транзисторов — статического коэффициента передачи тока h21э. В силу простоты ее можно не выполнять в виде законченной конструкции, а собирать по мере необходимости.

Рис. 2.23. Схема для измерения статического коэффициента передачи тока транзисторов

Очень полезно, например, измерить коэффициенты передачи тока h21э транзисторов, имеющихся в распоряжении радиолюбителя, что позволит в дальнейшем иметь отобранные пары транзисторов, а также осознанно проводить эксперименты.

Для маломощных транзисторов измерение ведется при токе базы, равном 1б = (4,5 — 0,6) В/390 кОм = 0,01 мА (10 мкА). Здесь 4,5 В — напряжение батареи G1; 0,6 В — падение напряжения на переходе база-эмиттер измеряемого транзистора VT1; 390 кОм — сопротивление резистора R1. Резистор R2 используется для защиты измерительного прибора от возможных перегрузок при проверке неисправных транзисторов. Измерение производят нажатием кнопки SB1. Если используемый прибор (тестер) рассчитан на измерение тока 5 мА, то отклонение стрелки на конечное деление шкалы будет соответствовать коэффициенту передачи 500 (h2i3 = 5 мА/0,01 мА = 500).

Для мощных транзисторов ток базы при измерениях увеличивают в 100 раз (1б = 1 мА), для этого резистор R1 должен иметь сопротивление 3,9 кОм. Сопротивление резистора R2 равно 1 Ом. Тестер переключают на диапазон измерения тока 500 мА. Максимальный коэффициент передачи тока составит, как и в предыдущем случае, 500 (h21э = 500 мА / 1 мА = 500).

На рис. 2.23 изображена схема для измерения параметров транзисторов со структурой n-p-n. При измерениях параметров транзисторов противоположной структуры полярность включения миллиамперметра РА1 и батареи питания изменяют на обратную.

Как определить мультиметром полярность

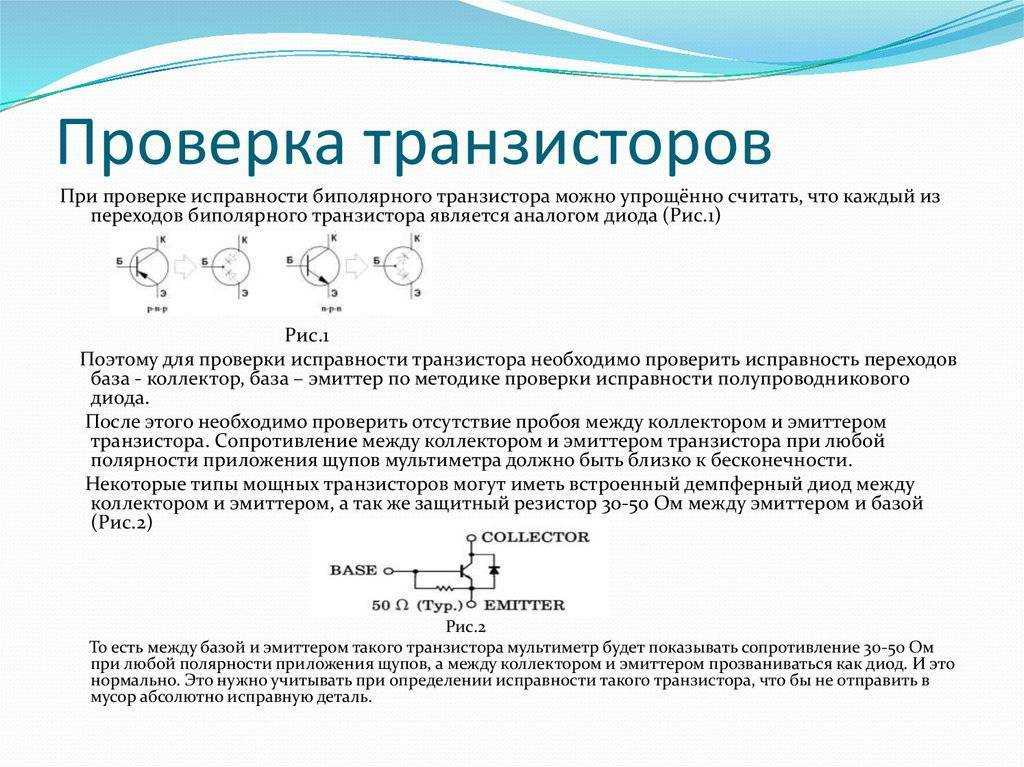

Проверка исправности транзисторов мультиметром сводится, большей частью, к диагностике p-n переходов. Существует полупроводниковый прибор, содержащий один такой переход – это диод. Разобравшись с принципом проверки его работоспособности, продиагностировать транзистор не составит труда.

Полупроводниковый переход, из которого состоит диод, обладает свойством односторонней проводимости – при приложении напряжения одной полярности его сопротивление будет небольшим, через диод потечет ток. Если приложить напряжение противоположной полярности, сопротивление перехода будет большим, ток течь не будет. Диагностика диода сводится к измерению сопротивления при каждой полярности напряжения. Для этого понадобится мультиметр с режимом омметра.

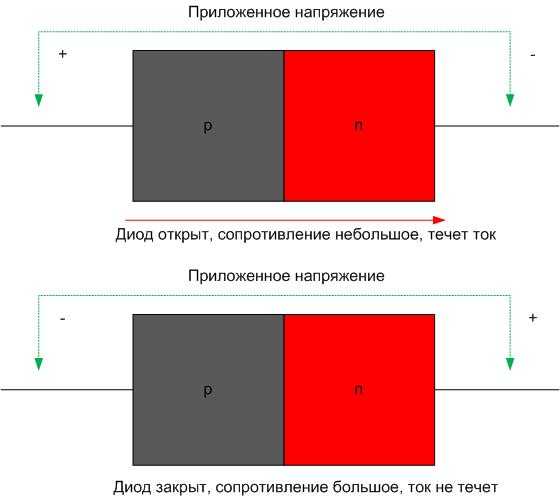

Принцип проверки исправности диода.

На сегодняшний день распространение получили цифровые тестеры. Они практически полностью вытеснили стрелочные, поэтому речь пойдет о проверке исправности с помощью современных измерительных приборов. Тестер должен иметь функцию замера сопротивления, причем большинство устройств обладают дополнительным режимом – тестирование диодов. Он отличается от обычного режима тем, что на полупроводниковый прибор подается повышенное напряжение (до нескольких вольт) – обычного уровня может не хватить для открытия p-n перехода.

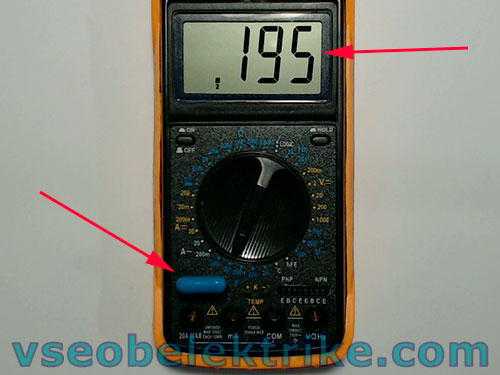

Символ диода на дисплее – режим проверки полупроводниковых переходов.

Чтобы измерить сопротивление диода в двух направлениях, надо плюс мультиметра (красный провод) подключить к аноду диода, а минус (черный провод) – к катоду. Диод откроется, через него потечет ток. Омметр должен показать какое-то сопротивление (зависит от материала и конструкции диода).

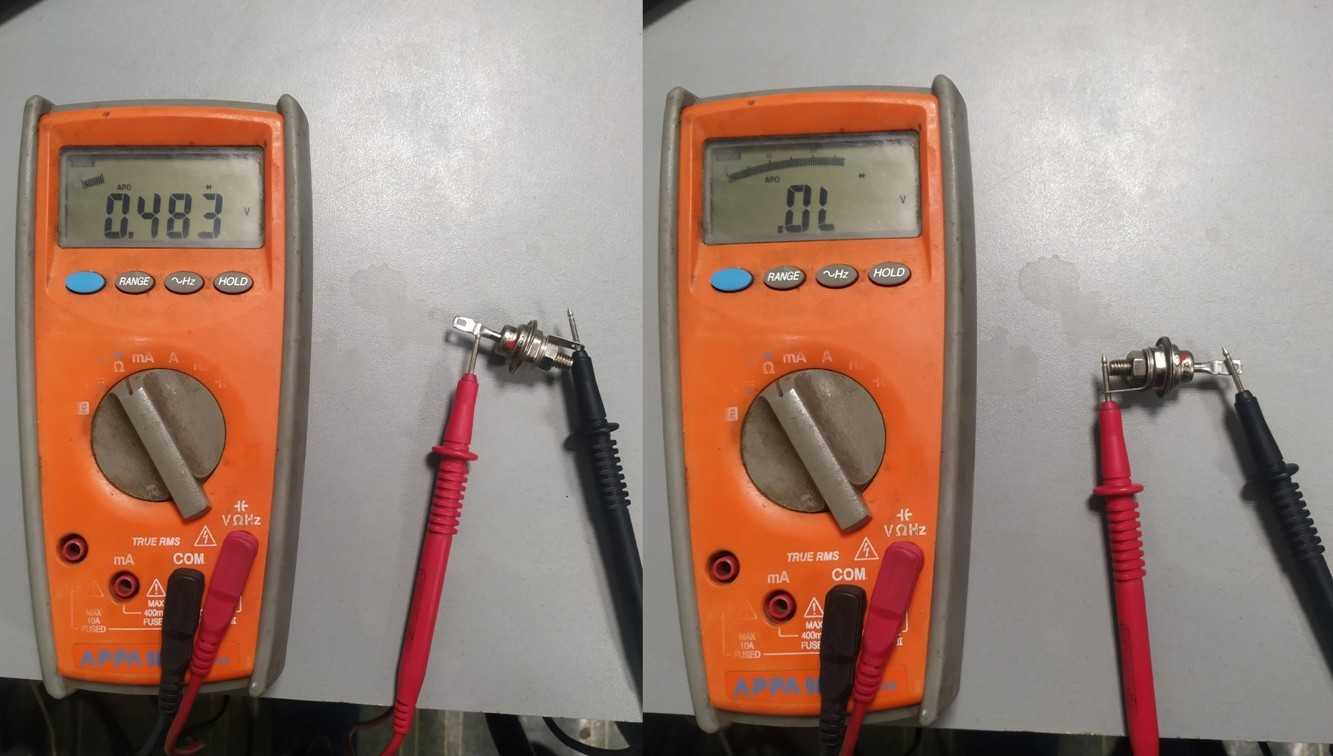

Прозвонка диода в прямом (слева) и обратном (справа) направлении.

Если изменить подключение щупов мультиметра на противоположное, диод запрется, тока не будет, тестер покажет бесконечно большое сопротивление. Можно считать полупроводниковый прибор (и его p-n переход) исправным. Если результаты замеров отличаются, диод вышел из строя. Бесконечное сопротивление в обе стороны означает обрыв цепи диода, малое – его «спекание». Уяснив принципы тестирования омметром полупроводниковых переходов на примере диода, можно разобраться, как проверить транзистор мультиметром.

Общий алгоритм проверки

Как проверить транзистор мультиметром? В общем и целом алгоритм выглядит так:

1. подключите щупы мультиметра стандартным образом — черный к порту COM, красный — к порту, возле которого стоят буквы Ω, V и , возможно другие (зависит от модели);
2. установите прибор в режим максимального сопротивления — как правило, это 2000 Ом, либо в режим «прозвонка»;
3. удостоверьтесь, что батарея заряжена, изоляция проводов щупов не нарушена, а мультиметр исправен. Для этого в режиме прозвонки нужно соединить между собой контакты обоих щупов — писк мультиметра и единица на экране, означающая сопротивление, которое выше предела измерения, будут означать, что прибор работает корректно.

Дальнейшие действия по проверке будут зависеть от того, какого типа элемент требуется проверить. В основном в электронике применяются полупроводниковые элементы двух видов — биполярный и полевой.

Возможности универсального тестера

Это устройство называется тестером транзисторов, так как это одна из наиболее востребованных функций. Но это только одна строчка из списка возможностей. Также можно встретить название Markus tester, универсальный или многофункциональный тестер, измеритель радиокомпонентов, мультитестер, ESR-тестер и многие другие более-менее похожие варианты. А все потому, что он много умеет и каждый их называет в соответствии с теми функциями, которые для него важны. Вот примерный список возможностей:

• Проверьте емкость конденсатора любого типа. Кроме того, он также устанавливает дополнительные параметры — ESR — сопротивление конденсатора и Vloss — падение напряжения, которое отображается в процентах. Фактически последний параметр отражает степень «износа» конденсатора (в частности, высыхания электролита). Чем больше число, тем хуже.

  Вот как он выводит результаты измерений / тестов транзисторов

  • Проверить транзисторы плавно, определить распиновку. Описывает, к какому выводу подключено основание катод-анод. Может быть указано значение порогового напряжения открытия затвора.
  • Проверить исправность светодиодов, диодов, триодов, оптронов. Определите усиление, распиновку.
  • Его можно использовать как генератор заданной частоты.
  • Некоторые позволяют измерять частоту, временные параметры синусоидального напряжения, параметры прямоугольных импульсов.
  • Они могут управлять датчиками температуры (для теплого пола — очень полезный, но редкий вариант).
• Есть модификации с более редкими характеристиками. Например, измеряют и проверяют два резистора в пучке, потенциометр (переменное сопротивление) и т.д. В общем, необходимый аппарат. А работа довольно простая. С ним легче обращаться, чем с электронным мультиметром.

Фирменный или «китаец», готовый или конструктор

Вы можете купить универсальный тестер радиокомпонентов от торговой марки или одного из китайских клонов. Разница в цене более чем ощутимая. Но надежность и точность фирменных устройств гарантированы, и, к счастью, с клонами.

Внешне между брендом и клоном есть солидная разница

На всем известном «Али» есть универсальные тестеры радиодеталей с кейсом и без. Без футляра, конечно, дешевле. Китайские счетчики в футляре стоят довольно недорого (около 20-30 долларов), а без футляра даже дешевле. Но многие страдают ненадежностью: твердо лгут. Приходится руководствоваться отзывами.

Комплект деталей — конструктор для сборки универсального измерителя параметров деталей

Готовые полупроводниковые тестеры хоть и стоят дешево на Али, но есть еще более дешевый вариант — так называемые сборщики. Производитель универсального счетчика — это печатная плата и набор деталей, которые необходимо установить / припаять самостоятельно. Изначально выберите набор функций. Под ним вам будет отправлена ​​серия деталей. Некоторые сложные детали (микропроцессор) могут быть уже установлены. Остальное — конденсаторы, резисторы, конденсаторы и прочее нужно будет припаять самостоятельно .

Работа с прибором для проверки транзисторов.

1. Подключаем к прибору мультиметр, включенный в режим измерения тока. Если нет режима «авто», то выбираем предел в соответствии с типом проверяемых транзисторов. Для маломощных — микроамперы, для мощных биполярных транзисторов — миллиамперы. Если вы не уверены в выборе режима, поставьте сначала миллиамперы, если показания будут низкие, переключите прибор на меньший предел.

2. Если есть необходимость подобрать транзисторы с одинаковым Uбэ, подключаем к соответствующим гнёздам прибора второй мультиметр в режиме измерения напряжения на предел 2-3В.

3. Подключаем прибор к сети и нажимаем кнопку «Вкл» (S5).

4. Переключателем S3 выбираем структуру испытуемого транзистора «p-n-p» или «n-p-n», а переключателем S2 его тип — маломощный или мощный. Переключателем S1 устанавливаем минимальное значение эмиттерного тока.

5. Подключаем к соответствующим гнездам выводы испытуемого транзистора. При этом, если транзистор мощный, его следует закрепить на радиаторе.

6. Нажимаем на 2-3 секунды кнопку S4 «Измерение». Считываем показания мультиметра, заносим их в таблицу.

7. Переключателем S1 устанавливаем следующее значение эмиттерного тока и повторяем пункт 6.

8. По окончании измерений отключаем транзистор от прибора, прибор — от сети. В принципе, парные транзисторы можно отобрать по близким значениям измеренного базового тока. Если требуется рассчитать коэффициент h21э или построить графики, то следует перенести данные в электронную таблицу Excel или аналогичную.

9. Сравниваем полученные данные в таблице и отбираем транзисторы с близкими значениями.

Проверка диодов, конденсаторов и транзисторов

Как правильно пользоваться мультиметром, проверяя радиодетали. Проверка диода – это, определение наличия его сопротивления, по сути, как прозвонка проводов и кабелей. Поэтому черный щуп устанавливается в гнездо com, красный в V/Ω. При этом сам черный щуп соединяется с катодом диода, то есть, с минусовым концом, красный с анодом. На дисплее прибора (омметра) должно высветиться значение прямого сопротивления диода. Если поменять щупы местами на концах радиодетали, то на мониторе должна появиться единица. Это, конечно, в том случае, если диод в исправном состоянии.

• Если в двух направлениях проверки работающий прибор показывает единицу, то диод сгорел.
• Если показывает минимальные показатели (меньше единицы), пробит.

Как нужно пользоваться мультиметром при проверке транзистора. Это тоже несложно. Надо аппарат перевести в режим «hfe». У подключаемого транзистора три выхода: база, эмиттер и коллектор. Такие же обозначения есть и на аппарате: B, E, С. Концы транзистора и точки ввода надо совместить, все должно соответствовать расшифровке. Как только это произойдет, на приборе покажутся значения усиления транзистора.

Как правильно работать мультиметром при проверке емкости конденсатора. Сам показатель можно узнать, установив радиодеталь двумя концами в секторе «Cx». Переключатель также указывает на этот сектор. Здесь несколько пределов, поэтому, зная емкость проверяемого элемента, можно подогнать под необходимый показатель. На дисплее высветится номинальное значение емкости.

Замер тока

Используя мультиметр для измерения постоянного или переменного тока, нужно красный щуп вставить в гнездо mA, черный в com. Если измерение силы тока проводятся с переменным источником, то переключатель переводится в отдел — А~, с постоянным: А–.

Основное условие, как измерить правильно силу тока мультиметром, это установить прибор в цепь последовательно. Специалисты отрицательно относятся к использованию мультиметра в качестве тестера для проверки потребляемого тока большой величины (к примеру, выше 10 ампер). Лучше это делать электроизмерительными клещами. Поэтому измерение тока мультиметром лучше не проводить.

Все дело не в самом тестере, потому что он сам защищен металлической скобой, через которую и производится проверка токов большой величины. Скоба установлена внутри и имеет диаметр 1,5 мм. Этот размер способен выдержать значительную величину измеряемого тока за 10-12 секунд. Все дело в проводах щупа. Они тонкие, и, конечно, не предназначены для больших нагрузок.

Как пользоваться цешкой

Для чего нужен мультиметр? Цифровой измеритель электрических параметров (или мультиметр) представляет собой электронное устройство, обеспечивающее цифровую индикацию регистрируемых величин с выводом показаний на ЖК-дисплей. Такие устройства по стоимости несколько дороже стрелочных моделей.

Однако они обеспечивают более точное измерение электрических параметров и намного удобнее в повседневной эксплуатации.

Цифровой мультиметр можно использовать для многих стандартных операций: проверки сопротивления, определения силы тока, определения напряжения постоянного или переменного тока, исправности транзистора.

Инструкция по применению для новичков выглядит следующим образом:

Общее правило такое: начинайте измерение с большей величины на указателе, чтобы не испортить чувствительный прибор. Например, если вы хотите измерить сопротивление элемента, приблизительно зная, что оно около 1 кОм, то выставляйте ручку настройки на 2 кОм.

К тому же цифровые мультиметра располагают большим набором дополнительных функций, часть которых отсутствует у аналоговых моделей. С их помощью легко проверить розетку в квартире, убедиться в подаче требуемого напряжения.

К числу дополнительного функционала относятся такие возможности цифровых мультиметров как проверка на годность полупроводниковых элементов, «прозвонка» электрических цепей с одновременным дублированием звуковым сигналом. Еще они могут определять номинальные значения конденсаторов (последняя функция встречается лишь у некоторых моделей).

Обратите внимание, именно по причине указанной многофункциональности этот прибор получил свое пользовательское название. «Мульти» переводится как «много», а «метр» означает «мерить».. В комплект покупного цифрового изделия входит сам измерительный прибор и два провода со специальными щупами или «концами», нижняя часть которых защищена неэлектропроводными пластмассовыми оголовками (держателями)

В комплект покупного цифрового изделия входит сам измерительный прибор и два провода со специальными щупами или «концами», нижняя часть которых защищена неэлектропроводными пластмассовыми оголовками (держателями).

Перед тем как проверить напряжение в розетке с помощью мультиметра,необходимо правильно собрать измерительную цепь. Для этого следует воспользоваться имеющимися на корпусе и помеченными соответствующими буквенными обозначениями входными гнездами.

В отверстие с маркировкой «COM», означающей на русском языке «Общий», полагается вставлять конец провода черной расцветки. Коннекторный наконечник шнура красного цвета подсоединяется ко второму (сигнальному) гнезду.

Дополнительная информация. При наличии на корпусе прибора еще одного входного разъема, помеченного надписью «10 ампер», вы сможете замерить токи с амплитудой в пределах указанного значения.

В некоторых моделях этот предел увеличен до 20 ампер. При измерении токов в границах обозначенных величин соединительный разъем шнура с красной цветовой маркировкой вставляется именно в это гнездо.

Пошаговая инструкция

После подсоединения проводов можно приступать к самим измерениям, последовательность которых выглядит следующим образом.

Сначала посредством центрального кругового переключателя выставляется требуемый режим работы мультиметра. Режим, соответствующий измерению переменного напряжения, находится в секторе под обозначением «ACV» или «V~».

Затем в пределах этого сектора следует выбрать положение «750», соответствующее максимальной величине контролируемого параметра в розетке, то есть напряжению до 750 Вольт включительно. На пределе с маркировкой «200» осуществляются измерения напряжений, не превышающих значения 200 Вольт.

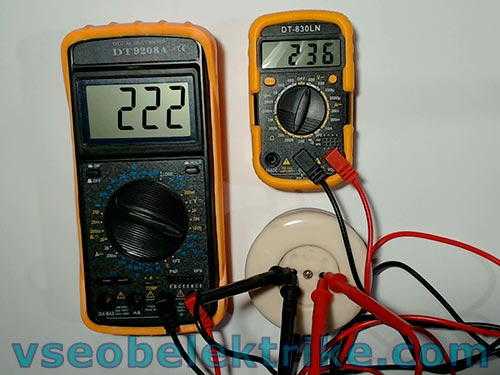

После выбора режима и предела измерений мультиметра оба щупа берутся за изолированные ручки, а затем их острия вставляются в гнезда розетки.

В случае образования хорошего контакта с клеммами розетки, на индикаторе сразу же будет результат проводимых измерений. Он высвечивается в виде ряда цифр с точностью до десятых долей.

Порядок (полярность) положения концов при проведении измерения переменного напряжения в сети значения не имеет.

Надо заметить, что в розетке редко когда будет напряжение ровно 220 В. Обычно оно несколько выше или ниже. По нормам отклонение не должно превышать 22 В, если речь идет о бытовой сети.

Чем можно проверить

Протестировать работоспособность полупроводника можно следующими способами:

• Метод с применением обычной низковольтной лампочки и батарейки. Для этого потребуются: лампочка, три проводка и блок питания с постоянным током. Первым делом выставляется конкретное для загорания лампочки напряжение на блоке питания. Затем к каждому из электродов нужно припаять проводок. Посредством блока питания подается плюс на анод, а минус на катод. После чего, посредством батарейки на 1,5В происходит подача напряжения на управляющий электрод. В качестве индикатора здесь выступает лампочка, если она засветилась, то, переключающийся радиоэлемент функционирует в штатном режиме.
• Метод с использованием мультиметра, омметра или тестера. Это наиболее привычный и стандартный способ проверки, где анод и управляющий электрод (его контакты) подключаются к измерительному прибору. Здесь в качестве источника тока выступают батареи прибора, а отклонение стрелки (у аналоговых моделей) либо цифровые показания на экране (у цифровых изделий) используются как показатели исправности/неисправности устройства. Если прибор показывает большое сопротивление, значит, устройство закрыто, если же указывает на небольшие величины – открыто.
• Метод с применением двух стрелочных тестеров – омметров. В этом случае два отрицательных вывода с омметров подключаются к катоду тиристора. Положительный вывод одного из омметров подключается к аноду. Сопротивление на табло этого омметра стремится к бесконечности. Как только, положительный вывод другого омметра кратковременно подключается к управляющему электроду тиристора сопротивление предыдущего омметра сразу уменьшается до нескольких десятков Ом поскольку происходит отпирание тиристора.

Типы тестируемых элементов:

название элемента	индикация на дисплее/диапазон
NPN транзисторы	«NPN»
PNP транзисторы	«PNP»
N-канальные-обогащенные MOSFET	«N-E-MOS»
P-канальные-обогащенные MOSFET	«P-E-MOS»
N-канальные-обедненные MOSFET	«N-D-MOS»
P-канальные-обедненные MOSFET	«P-D-MOS»
N-канальные JFET	«N-JFET»
P-канальные JFET	«P-JFET»
Тиристоры	«Tyrystor»
Симисторы	«Triak»
Диоды	«Diode»
Двухкатодные сборки диодов	«Double diode CK»
Двуханодные сборки диодов	«Double diode CA»
Два последовательно соединенных диода	«2 diode series»
Диоды симметричные	«Diode symmetric»
Резисторы	от 0,5 К до 500К
Конденсаторы	от 0,2nF до 1000uF

При измерении сопротивления или емкости устройство не дает высокой точности Описание дополнительных параметров измерения: — H21e (коэффициент усиления по току) — диапазон до 10000 — (1-2-3) — порядок подключенных выводов элемента — Наличие элементов защиты — диода — «Символ диода» — Прямое напряжение – Uf — Напряжение открытия (для MOSFET) — Vt — Емкость затвора (для MOSFET) — C=

Автор девайса Маркус, но в дальнейшем разработку продолжил Карл Хейнц.

Ну, что можно сказать, транзисторы и диоды определяет, емкости конденсаторов тоже, у электролитов и ESR показывает. О точности измерений пока ничего не могу сказать, времени чтобы поверить показания, пока нету. Тестер оказался не очень удобен в использовании.

Режимы работы M328

Все режимы работы можно посмотреть после включения прибора. В GM328 переход в меню происходит при нажатии на валкодер (ручка переключения). Нажали держите 3–7 секунд (у разных сборок по-разному). После того как ручку отпустили, высвечивается меню. Обычно оно состоит из следующих пунктов:

• Transistor — основной режим работы прибора, при котором проверяются все радиоэлементы кроме конденсаторов.
• C+ESR@TP1:3 — режим измерения ёмкости конденсаторов и ESR параметров.
• Contrast — подстройка яркости экрана, регулировка контрастности.
• Frequency — измерение частоты переменного напряжения.

• f-Generator — работа в качестве генератора меандра.

• 10-bit PWM — выдаёт прямоугольные импульсы, работает как генератор ШИМ-сигнала.
• rotary encoder — имитатор работы энкодера.
• Selftest — калибровка.
• Show data — отображение информации, которая есть в памяти (последние измерения).
• Switch off — выключение прибора.

Активный режим универсальный тестер радиокомпонентов M328 отмечает галочкой, которая стоит напротив строчки с названием элемента. Может быть, также выделение цветом или подсветка. Перемещение по меню — вращением рукоятки валкодера. Переход/активизация выбранного режима — кратковременное нажатие на валкодер. Не передержите, иначе прибор перезапустится.

Обычно его оставляют в режиме «транзистор». Этот режим автоматически запускается при включении прибора. В нём можно измерять всё. Во многих моделях и конденсаторы тоже. И только некоторые требуют переключения в особый режим.

Дополнительные режимы сборки GM328

Вариант сборки универсального измерителя радиоэлементов GM328 имеет больше возможностей. В нём есть специализированные режимы для проверки резисторов, ёмкостей, декодера и энкодера. Может он работать также в режиме вольтметра. К перечисленным выше пунктам добавляются ещё 10, которые перечислены ниже.

• RL — индуктивность.
• C. Ёмкость.
• DS18B20. Декодирование показаний термодатчика.
• C(mF) — correction (конденсаторы большой ёмкости).
• IR_Decoder. Декодер сигналов ИК протокола.
• IR_Encoder. Передача сигналов ИК протокола.
• DHT11. Декодирование датчика температуры и влажности.
• Voltage — Вольтметр.
• FrontColor — Цвет текста.
• BackColor. Цвет фона.

Нужны ли эти специальные режимы? Если вы профессионально занимаетесь ремонтом техники, то да. Для домашнего использования они не требуются. Всё что необходимо есть в более простой сборке.

Замер переменного напряжения

Как измерить напряжение переменное? Щупы остаются в том же положении, переключатель перемещается в отдел (V~). Здесь также несколько пределов измерения. К примеру, как провести измерение мультиметром напряжения в розетке 220 вольт. Кстати, в переменном напряжении нет полярности, поэтому точная установка щупов роли не играет.

Необходимо выставить уровень проверки больше, чем 220 В, обычно это переключатель от 600 до 750 вольт, зависит от модели тестера. Теперь в розетку вставляются два щупа. В зависимости от нагруженности трансформатора результат может варьироваться в диапазоне от 180 до 240 вольт. Если показатели попали в этот диапазон, то все нормально.

Цифровые транзисторы

Цифровой транзистор — особый вид, есть особенности как правильно его проверить.

Составными частями цифровых транзисторов являются резист. (R1 и 2), их номинал одинаковый (10, 22, 47 кОм) или смешанный, разный. Внешне изделие имеет обычный вид, но при «прозвонке» возникают существенные различия.

Удобный прибор для проверки транзисторов — ампервольтметр, можно взять и multimeter. При прямонаправленности, при открытом сегменте, на тестере появится сопр. приблизительно сравнимое с базовым резист. R1. При изменении полярности щупов точка база/эмит. закрытая, ток течет через последовательно включенные резист. R1 (10 кОм) и 2 (22 кОм), на табло будет сумма их сопр., в нашем примере 32 кОм.

Сегмент база-эмит. (VD2) шунтируется резистором R2. Сопротивление там должно быть примерно в 10 раз ниже R2, а при смене полярности АВОметра — бесконечно большим.
