Как подключить камеру видеонаблюдения к компьютеру

Подключение усилителя (сабвуфера) к автомобильному аккумулятору

Некоторые любители громкой музыки устанавливают к автомобильным магнитолам и плеерам усилители мощности. Проблемой этой схемы является потребление большой мощности, не всегда автомобильного аккумулятора хватает для обеспечения питания для автомобильного оборудования и музыкальной аппаратуры. В этом случае используют отдельный дополнительный аккумулятор

В любом случае важно правильно рассчитать все необходимые параметры и грамотно выполнить монтаж:

  • В первую очередь определяются с местом установки усилителя, обычно это делается в задней части автомобиля в багажнике;
  • Рассчитывается расстояние для прокладки кабелей питания до аккумулятора;
  • Выбирается марка кабеля и рассчитывается сечение проводов исходя из мощности усилителя.

Для автомобильных магнитол применяют усилители мощностью от 50 – 80 Вт, расчеты проводят по формуле:

I=P/U Протекающий ток «I» протекающий по проводам равен отношению мощности «Р» усилителя к напряжению автомобильного аккумулятора «U». Если ваш четырехканальный усилитель мощностью 60Вт х 4 = 240 ВТ, общая мощность потребления. Ток в цепи питания сабвуфера будет 240Вт/12В = 20А. Для запаса мощности добавим примерно 20% и по таблице выберем необходимое сечение провода исходя из тока в 24А. При постоянном токе мощность существенно зависит от длины провода от источника питания до потребителя.

Таблица подбора сечения проводов с учетом мощности и расстояния

Практика показывает, что сечение 1,5 – 2,5 мм вполне достаточно для питания усилителя от бортового аккумулятора напряжением 12В.

Схема подключения усилителя к аккумулятору и остальным элементам

Провода выбираются гибкие, многожильные с надежным изоляционным слоем. Красный подключается к плюсовому контакту аккумулятора и соответствующей клемме на усилителе, через предохранитель расчетной величины тока.

Подключение проводов питания к усилителю от аккумулятора

От багажника до моторного отсека, где стоит аккумулятор 4-5м, кабель прокладывается в гофрированном шланге. В перегородку передней панели гофра прокладывается через технологические отверстия с резиновыми сальниками, чтобы исключить перетирания изоляции и короткого замыкания в условиях вибрации. Провод отрицательной полярности крепится между минусовой клеммой усилителя и ближайшим болтом на корпусе автомобиля в багажном отделении.

Для подключения бортовой аппаратуры к аккумулятору обычно используют кабели с гибкими многожильными проводами. Для монтажа наружных осветительных линий, скрытой проводки розеточных групп прокладываются марки с монолитными жесткими проводами, не большого сечения. Для подключения РЩ от подстанций и воздушных линий применяют кабеля большого сечения 10, 16 мм2 и более с монолитными жилами и многожильными проводами из алюминиевого или медного сплава.

Расключение проводов на видеорегистраторе

Теперь все кабеля видеонаблюдения осталось расключить в слаботочном шкафу. Для начала подключаете сам видеорегистратор через источник бесперебойного питания.

Затем зачищаете вторые концы кабеля КВК-П, заведенные в шкаф, аналогичным образом как показывалось выше. При этом жилы питания (красный с черным) подсоединяете на соответствующие клеммные колодки «+V» и «-V».

А конец коаксиального кабеля, с установленным разъемом BNC-F, заводите в свободное гнездо видеорегистратора. Там где написано Video In.

То же самое проделываете с оставшимися видеокамерами.

Все что вам останется это произвести настройку видеонаблюдения, подключив монитор к регистратору через VGA или HDMI разъемы.

Если слаботочный шкаф находится далеко от компьютера, для настройки можно воспользоваться ноутбуком. А уже после этого, отдельным кабелем выводите сигнал на монитор.

Чтобы спокойно использовать монитор для других целей, можно в hdmi разъем включить компьютер, а в VGA — камеры. Тогда путем смены режимов вы легко получите переключение картинки с разных источников.

Все программное обеспечение для настройки видеонаблюдения должно идти в комплекте с видеокамерами. Если его почему-то нет, то можно попробовать универсальные ПО, например от ivideon.

Проверка

Проверить правильность настройки возможно при помощи таких внешних ресурсов, как portscan.ru. Если порты незакрыты и проброшены в виртуальном WEB-сервере роутера, то софт выдаст удачное соединение.

На удалённом ПК также разрешено использовать ActiveX. Для этого в адресной строке браузера указывается IP адрес роутера, но добавляется порт 81. Если при настраивании у регистратора возникают проблемы с интернет-соединением, можно привязать DNS адрес роутера к камере. Из-за того, что провайдеры могут время от времени блокировать часть портов, мастеру необходимо точно протестировать систему.

Как выбрать камеру видеонаблюдения правильно?

При выборе камеры видеонаблюдения обязательно обратить внимание на способность, фокусное расстояние, определяющее угол обзора, а также возможность формирования цветного или монохромного изображения

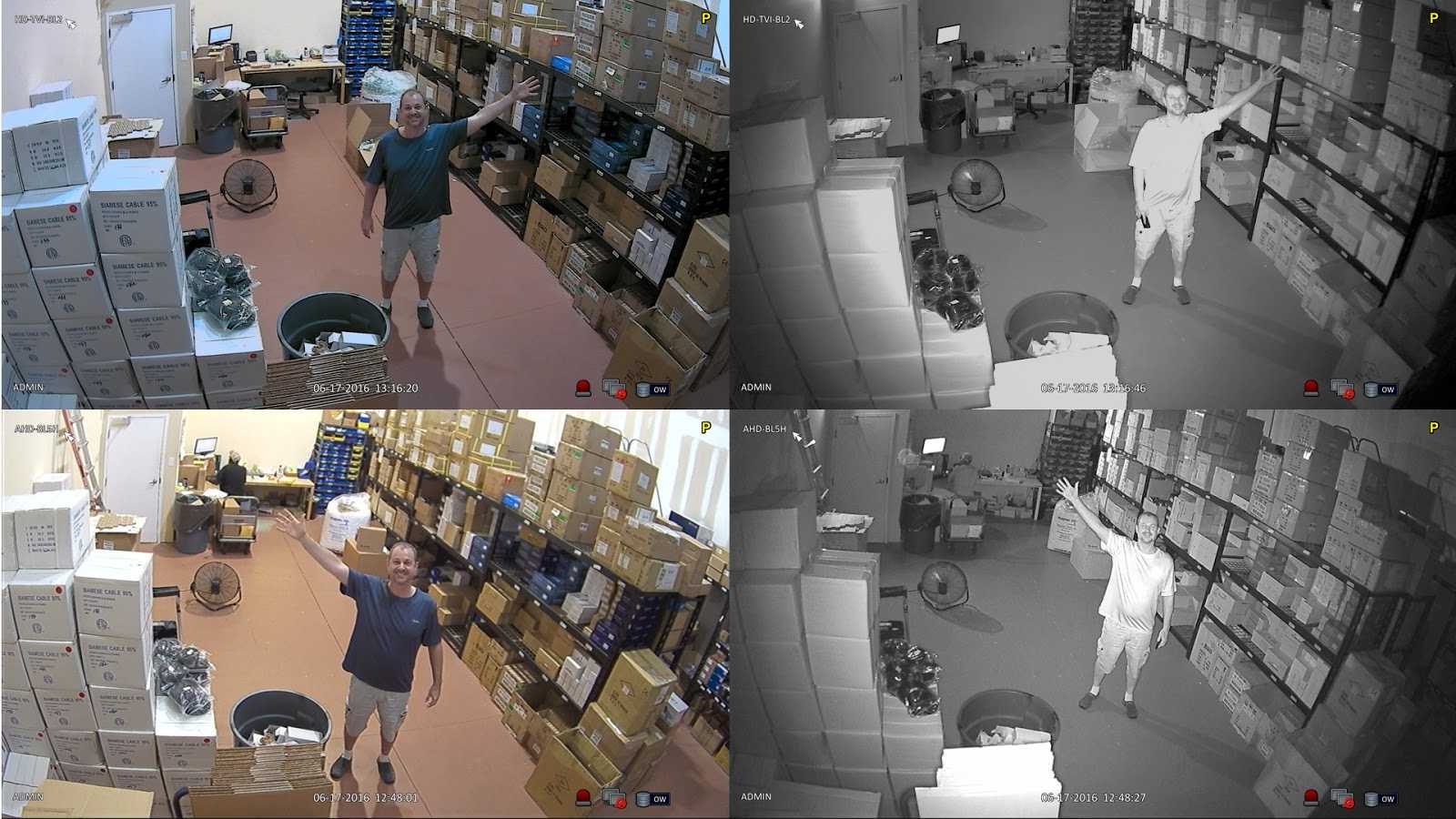

Как из черно-белого видеонаблюдения сделать цветное?

В одной и той же системе можно использовать одновременно видеокамеры и цветные, и черно-белые.

Например, система охранного наблюдения бывает цветной, а среди камер видеонаблюдения, используемых в ней, может быть видеоглазок — черно-белая видеокамера со сверхширокоугольной оптикой, смонтированная во входной двери.

Вся видеосистема может быть и черно-белой, но в ней может использоваться и цветная камера.

Поворотный механизм, предусмотренный в некоторых камерах видеонаблюдения, позволяет осуществлять визуальное патрулирование по задуманному маршруту.

Термошкаф для видеонаблюдения обычно необходим для уличного наблюдения, оборудован системами обогрева и вентиляции для поддержания внутри оптимальной температуры. В монтажном шкафу установлена система ИБП для системы видеонаблюдения.

Купольная форма IP камеры, безусловно, одна из самых красивых. Внешне напоминает небольшой полукруглый купол, выполняющий несколько задач:

  • маскировка;
  • защита;
  • надежное крепление.

Фиксируются на потолке или крепятся в виде висящих фонарей с помощью несложных устройств.

Грозозащиту устанавливают в коммутационные коробки рядом с видеокамерами. Она обеспечивает безопасность системы видеонаблюдения.

Для подключения камеры видеонаблюдения своими руками к компьютеру применяют:

  • USB преобразователь;
  • видеорегистратор;
  • плату захвата видео;
  • ТВ-тюнер.

Схемы обжима сетевого кабеля для разъемов RG-45

В предыдущих наших статьях мы уже писали, как можно обжать сетевой кабель самостоятельно, поэтому сейчас уделим больше внимания на варианты распиновки. Существуют несколько наиболее популярных схем, ними пользуются большая часть интернет провайдеров. Вот их и обсудим сейчас.

Прямая распиновка, маркируется как 568В

Прямую раскладку используют для соединения свитча, роутера, хаба с вашим компьютером. Этот способ наиболее распространенный в нашей стране. На картинке ниже вы видите, как должны располагаться провода витой пары состоящей из 8 жил в коннекторе.

Если внимательно присмотреться к этой схеме, тогда вы поймете, почему её называют прямой. Все из-за того, что обжим выполним на двух разъемах RG 45 идентично.

Перекрестная распиновка (crossover), маркируется как 568A

Перекрестной схемой пользуются, когда хотят соединить компьютер — компьютер напрямую или свитч — свитч. Поэтому если вам необходимо объединить два устройства по сети, этот метод как раз вам подойдет. Пример, какая должна быть распиновка кабеля, при 8 жильной витой паре, приведен ниже на фото.

Вы видите, что на втором штекере, провода перевернуты, отсюда и название – перекрестная схема.

Прямой обжим с 4 жильной витой пары (двухпарный провод)

Двухпарный кабель также часто используется интернет провайдерами для прокладки внутри помещения. Две пары достаточно, чтобы прокачать 100 Мбит/с, а вот себестоимость такого интернет кабеля, значительно ниже. Порядок обжима этой витой пары, мы привели ниже на картинке.

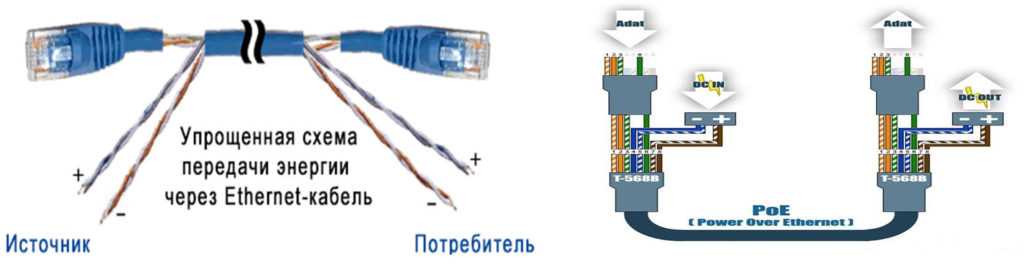

Схема обжатия витой пары RG-45 с PoE, стандарт — IEEE 802.3af

Данная схема позволит помимо информационного сигнала, передать питающее напряжение на свитч, роутер или любое другое устройство. Благодаря этому не нужно будет покупать отдельный провод для подачи питания. В распиновки коннектора rj-45, синий и коричневый провод применяют для подачи электричества. Вы спросите, а где это нам пригодиться? Отвечаю: при установки видеонаблюдения, подачи электричества на коммутатор. Многие, из которых рассчитаны принимать питание из разъема rj-45. И так далее.

Помните! Подавать по сетевому кабелю 220 В нельзя категорически, он не рассчитан на такое высокое напряжение. Последствия могут быть непредсказуемы. Стандартный диаметр сетевого кабеля 0.51мм, это дает возможность пропускать напряжение до 1.5 А. Если вам необходимо больше пропустить, тогда соедините два проводка параллельно, тогда получите увеличение в 2 раза (3 А).

Перекрестной схемой обжимайте для скорости прокачки 1 Гбит/с

Для достижения соединения в 1 Гбит/с между устройствами, нужно задействовать 4 пары (8 проводов). Пример обжатия смотрите ниже.

Возможно вам это будет интересно, статья о том как включить блютуз на ноутбуке Windows 7, 10.

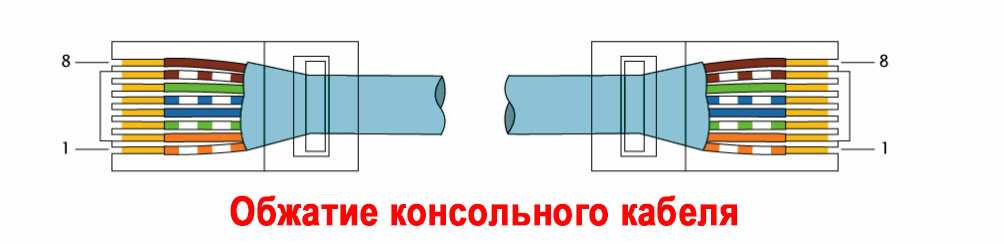

Схема обжатия консольного кабеля (rollover cable)

В этом варианте нужно один конец витой пары обжать по обратной схеме, по отношению к другому концу. Выглядит это, как будто вы перевернули его и глянули на штекер с другой стороны.  Эту схему обжатия применяют, когда необходимо настроить роутер или коммутатор при помощи ПК. Чаще всего используют для устройств Cisco.

Выбор провода для соединения видеокамер и регистратора

Если рядом нет большого населённого пункта, возможен такой вариант, что в магазинах не окажется нужного провода (к примеру, КВК или КВТ), хотя, всё чаще такие кабели начинают использоваться людьми, и спрос на них растёт.

Для тех, кто впервые слышит о подобном, поясню. КВК (КВТ) – специальный кабель, внутри внешней изоляции которого находятся две изолированных жилы для подачи питания 12 В и экранированный кабель, называемый коаксиальным. Он наиболее удобен для монтажа видеосистем наблюдения. Однако, если приобрести подобный шнур нет возможности, вполне можно использовать обычный телевизионный кабель в паре с двужильным медным проводом сечением 0,75 мм². Таких параметров вполне достаточно для подачи питания 12 В на видеокамеру.

Отличием между КВК и КВТ является то, что первый более гибок и чаще используется для внутренних работ. Если же планируется наружное видеонаблюдение, то лучше приобрести кабель КВТ.

Кабель КВТ 2×0,75 как никакой другой подходит для коммутации уличного видеонаблюдения

Подключаем аналоговую камеру к ПК

Прием аналогового видеосигнала компьютером может осуществляться через 3 устройства:

  1. Видеокарту оснащенную TV входом. Для устройств нового поколения обычны входящие интерфейсы TV-in и S-Video-In;


Видеокарта модель ASUS 3DP-V3000 с видеовходом (Кр.) и видеовыходом (Зел.)

  1. ТВ тюнер – практически все эти устройства имеют BNC видеовход. Внешне эти устройства могут выглядеть как плата расширения для установки внутрь ПК на PCI шину или как самостоятельное устройство подсоединяющееся через USB выход.

    ТВ-тюнер модель Beholder 403 TV FM

  1. Платы видеозахвата так же выпускаются в двух вариациях, как плата расширения и отдельное устройство. Они имеют определенное преимущество в быстродействии обработки входящего видеосигнала перед тюнерами и видеоплатами.

Плата видеозахвата Iconbit TV-HUNTER Analog Recorder U57 USB 2.0$

Плата видеозахвата Hawell HW – 104.

После размещения устройства обработки видео в корпусе ПК (или его подключения через USB) устанавливается драйвер. Так же устанавливается программное обеспечение. Обычно в комплекте поставляются утилиты с ограниченной функциональностью. Можно воспользоваться ПО для обработки видео: Adobe Premiere, ULead Media Studio и т.д. или одной из специализированных программ при условии, что она будет совместима с платой видеозахвата.

Если установка устройств и программ произведена корректно, то после подключения к BNC выходу видеокамеры в окне программы появится изображение.

Программу Q-See QT View для видеонаблюдения со смартфона

Еще проще будет подключиться к регистратору с помощью мобильного телефона. Запустив фирменное приложение Q-See QT View, достаточно активировать сканер QR-кода и навести его на шифр, расположенный на наклейке на рекордере. После чего смартфон автоматически к нему подключится и получит доступ к картинкам с камер.

Как видите, схема видеонаблюдения для трансляции картинки через интернет хоть и сложная, но вполне по силам для Вас уважаемые читатели и не обязательно заказывать услуги по установке видеонаблюдения в ресторане у профессионалов. Единственное, придется неслабо потратиться на полный комплект видеонаблюдения — регистратор и камеры стоят достаточно дорого, но как говорится, красота требует жертв. Надеюсь, подключение не отнимет у Вас много сил.

Видео

На этом все, не забудьте подписаться на новости блога через RSS ленту, так как запланированы еще несколько статей по разным схемам видеонаблюдения, которые вы сможете применить для себя!

Не помогло

Какие нужны программы

Наиболее популярными считаются камеры IP, работающие по локальной сети через роутер. Программное обеспечение подбирается с учётом вида камеры, которая устанавливается к системе.

Большинство изготовителей включают в комплект специализированное программное обеспечение, выполняющее множество полезных возможностей:

  • транслируют видео с устройств непосредственно в сеть;
  • активизируют режим записи во время включения датчика движения;
  • записывают видео в установленные временные промежутки и многое другое.

Помимо программного софта, к комплекту, включающему в себя более 10 камер, специалисты рекомендуют использовать вспомогательные элементы и дополнительные приборы, а именно:

  • бесперебойники;
  • анти грозовую защиту;
  • запоминающее устройство для сохранения информации.

Подсоединяем аналоговую камеру через облачный сервис

Присоединение аналоговой камеры к облачному сервису, а через него к ПК вполне возможно при помощи гибридных или аналоговых видеорегистраторов. К примеру, модели компании NOVIcam из серии PRO – AR1108 и AR1104.

BNC выходы (2) на обратной стороне видеорегистратора модель AR1108

В этом случае доступ к камерам с ПК будет происходить следующим образом:

  1. Через LAN выход (1) регистратор подключается к сети интернет;
  2. В прошивке устройства узнается его уникальный ID код МЕНЮ → Сведения → Версия → Номер устройства;
  3. После выполнения входа на сайт https://www.cloud.novicam.ru/ устройство регистрируется;
  4. На регистратор поступит запрос на активацию облачного сервиса, запрос подтверждается.

Дальнейшая работа с аналоговыми камерами происходит по тому же сценарию, что и с цифровыми.

Как подключиться к роутеру

Подключение IP видеокамеры к маршрутизатору можно организовать несколькими способами:

  • Используя Ethernet-порт. Устройство подсоединяется к маршрутизатору посредством LAN-кабеля. Этот вид соединения считается наиболее подходящим по надежности. Но имеется минус – нужно проложить провода.
  • Используя беспроводные сети Wi-Fi. Этот вариант подключения не нуждается в прокладке проводов. Следовательно, пользователю не придется портить ремонт. Камера будет подключена к маршрутизатору через беспроводные сети. Такой вариант можно выбрать, если дистанция между видеокамерой и прибором небольшая, в противном случае, могут быть задержки в передаче сигналов.
  • Подключаться можно, используя USB. Цифровые камеры наблюдения можно подключать к ПК, регистратору либо маршрутизатору через USB шнур. Камера будет питаться посредством USB, поэтому отсутствует необходимость организовывать отдельный источник питания для камеры.

Схема подключения устройства

Давайте рассмотрим более подробно, как подключить камеру к телевизору разными типами кабелей.

Схема подключения через SCART выглядит так:

  • Подсоедините камеру к 12-вольтному блоку питания;
  • Кабель от камеры подключите в низкочастотный вход на телевизоре;
  • Затем телеприёмник переведите в режим получения видеосигнала (в старых моделях он так и называется – AV).

Если вы всё сделали правильно, то изображение с видеокамеры должно отобразиться на ТВ-экране.

Довольно часто жители многоэтажных домов устанавливают небольшую камеру на лестничной площадке. Видеосигнал от такого прибора можно провести в каждую квартиру на этаже или даже на нескольких этажах. В аналоговых видеокамерах есть два разъёма:

  • Красный – для подключения БП;
  • 2 RCA-разъёма (жёлтый и белый).

Чтобы подключить аналоговую камеру к телевизору, вам нужно будет сделать такие действия:

  • Подключите блок питания к видеоустройству;
  • Видеовыход камеры (жёлтого цвета) подключите к видеовходу телевизора;
  • Аудиовыход камеры (белый кабель) соедините с аудиовходом ТВ;
  • Для просмотра изображения телеприёмник нужно перевести в режим «AV».

Также аналоговую видеокамеру можно успешно подключить через комбинированный коаксиальный (квк) кабель. Благодаря особенностям его конструкции, по такому проводу можно одновременно подавать и сигнал, и питание. На картинке можно увидеть схему такого подключения:

Разъёмы BNC могут использоваться на каждой стороне коаксиального кабеля.

Прямое подключение цифровой камеры к телевизору происходит по той же схеме, только с использованием кабеля HDMI или Mini-HDMI:

  • Блок питания подключаем к камере;
  • С помощью кабеля соединяем порт «Выход» на камере с телевизионным портом «Вход».

Если в вашем телевизоре отсутствуют входы нужного формата, то можно воспользоваться переходниками. Но помните, что переходник – это устройство не для преобразования сигнала, а только для переброски контактов. Если вы будете использовать переходник SCART – тюльпан, то передача сигнала будет происходить стабильно и надёжно, так как алгоритм работы с информацией у обоих стандартов одинаковый. Однако использование переходника HDMI – тюльпан не сможет вывести на ваш экран цифровую картинку, тут понадобится преобразователь сигнала.

Парковочные видеокамеры или автомобильные камеры заднего вида также плотно входят в нашу жизнь. Они помогают более уверенно парковаться даже в самых ограниченных зонах. Но одно дело купить автомобильную камеру и правильно её установить, а совсем другое – подключить камеру к телеприёмнику. Как бы сложно это ни казалось вначале, устройство таких камер стандартно. В них тоже есть три штекера:

  • Красный провод (+) нужно соединить с сигнальным кабелем фары заднего хода;
  • Чёрный или белый провод (-) для заземления (там же, где берём питание);
  • Жёлтый провод передаёт видеосигнал, поэтому его совмещаем с видеовходом телевизионного блока (VIDEO IN).

<?php the_field(‘mos_ads’, 2); ?>

Как подключить аналоговую камеру к компьютеру?

Всё больше людей желает организовать домашнее видеонаблюдение, ведь в настоящий момент сделать это не слишком дорого и достаточно просто. Для таких целей даже не придётся приобретать и настраивать специальное оборудование (например стационарный видеорегистратор). Достаточно наличия более-менее современного компьютера, камер, а также недорогой платы захвата видео или иного оборудования, позволяющего вывести аналоговый сигнал в персональный компьютер.

В большинстве случаев рекомендуется использовать цифровые камеры, поскольку они обладают лучшим качеством съёмки, меньшими требованиями к мощности компьютера и наличию дополнительных устройств, а также очень просты в настройке. Но такой вариант подойдёт далеко не всем, ведь у некоторых людей уже имеются в наличии неплохие аналоговые камеры, и менять их на цифровые смысла практически никакого нет. Аналоговые камеры чаще всего имеют разъём подключения «тюльпан», поэтому напрямую к ПК без использования дополнительных девайсов их подключить не удастся.

Первые шаги при подключении нового регистратора

Перед тем, как приступить к коммутации видеокамер, следует подготовить к работе регистратор. Для этого нужно снять верхнюю крышку, открутив 4 фиксирующих винта. Под ней окажется свободное пространство с прорезями – они служат для того, чтобы можно было закрепить жёсткий диск. Подключение производится при помощи двух проводов с коннекторами, один из которых отвечает за передачу информации, а второй подаёт питание на винчестер. Перепутать их невозможно. Дело в том, что коннекторы разные и подходят лишь к нужному гнезду жёсткого диска.

Винчестер подключается при помощи двух проводов

Как выбрать камеру видеонаблюдения?

Большая часть информации в обзоре посвящена камерам, так как это один из самых важных компонентов оборудования для видеонаблюдения. На рынке представлено множество вариантов с разными характеристиками. Не всегда целесообразно покупать самую дорогую модель. Давайте рассмотрим основные функции камер, а вы определитесь, какие из них для вас являются ключевыми.

Разрешение камеры

Изначально использовалась для измерения разрешения камеры — ТВЛ. Аббревиатура расшифровывается как «телевизионные линии». При выборе смотрите на разрешение ТВЛ по горизонтали. По вертикали у камер одного стандарта эта цифра одинакова: 400 ТВЛ для камер CCIR/PAL и 330 ТВЛ для EIA/NTSC. Чем выше показатель ТВЛ по горизонтали, тем лучше просматриваются детали. Как выбирали камеру раньше? В зависимости от периметра территории, если расстояние до объекта 4 м и меньше, разрешение не играет роли. От 4 до 8 м выбирайте модели с 540-600 ТВЛ, а при расстоянии от 8 м — 600 ТВЛ и больше. В настоящее время, данная единица измерения ТВЛ утратила силу, и теперь разрешение измеряется в Mp. Отчет идет от 1 Mp до 5-8Mp.

Современная матрица

Рассмотрим два популярных типа матрицы. CCD обеспечивает высокое качество картинки, мало шумов, легко убрать возникающие помехи при записи. Коэффициент заполнения почти 100%, а кол-во зарегистрированных фотонов к общему числу достигает 95%. Минус: CCD матрицы требуют множества дополнительных устройств для стабильной работы, тратят много электроэнергии, иногда появляется смазанное изображение.

CMOS — экономичные камеры, потребляют мало электричества, наиболее распространенные в настоящее время. Благодаря функции произвольного считывания ячеек, не бывает «смазанной» картинки. Этот вариант лучше первого подходит для видеонаблюдения – более современный имеет несколько разновидностей. От размера матрицы зависит качество изображения: 1/3 СMOS Sensor, 1/2.8” СMOS Sensor, 1/2.7” СMOS Sensor. Чем больше размер матрицы, тем картинка — ярче и точнее, шире. Но также это влияет и на стоимость камеры, так как модели с большой матрицей обойдутся дороже. Слишком маленькую матрицу не спасет даже камера с большим разрешением. Наиболее качественной можно назвать матрицу Sony Sensor, некоторые производители не указывают матрицу, так как является это коммерческой тайной, но бренды являются качественными.

Объектив камеры и угол обзора камеры

Важные параметры при выборе объектива — угол обзора и фокусное расстояние. Объектив камеры может быть:

  • Фиксированный объектив;
  • Вариофокальный объектив;
  • Моторизированный объектив.

Наиболее распространенные и недорогие модели с фиксированным объективом и матрицей CMOS. Их легко настроить даже самостоятельно. Выбор объектива по углу обзора происходит по такому принципу:

  • 2.8 mm – широкоугольные модели без искажений, обеспечивают угол обзора до 92°. Подходят для съемки целых комнат, офисных помещений, магазинов – применяют в помещениях для общего контроля.
  • 3.6 mm – объективы со средним углом обзора до 82°, уже на 10 градусов, чем камеры с объективом 2.8 mm, но из-за этого незначительно увеличивается четкость.
  • 4 или 6 mm – узкоугольный объектив с обзором до 30° предназначен для съемки вблизи объекта. Используются в офисах, для контроля за перемещением в узких коридорах в многоквартирных домах, определенной территории в помещении, например, прикассовой зоны или самой кассы.

Вариофокальные объективы позволяют снимать общий вид, но также увеличивать изображение и рассматривать детали на экране монитора. На таких камерах регулировка фокуса ручная. Автоматическая диафрагма отвечает за четкость изображения, на современных моделях, присутствует везде. Тогда изображение с одной камеры будет одинаково четким в любое время суток.

Дальность подсветки камеры

Дальность инфракрасной подсветки на купольных камерах обычно не превышает 20 метров. Простые уличные камеры имеют подсветку, которая охватывает расстояние от 30-40 метров. Такие модели подходят для наблюдения за территорией у частного дома. Если камера нужна для ночной съемки большого участка, производители предлагают модели с дальностью съемки до 100 метров. Камеры могут работать при температуре от −60°C до +60°C. Эти значения примерные и зависят от модели. Подсветка включается, как только стемнеет на улице, и позволяет вести съемку даже в полной темноте.

Этапы монтажа камеры видеонаблюдения своими руками

Работа начинается с прокладки экранированного кабеля, чтобы подключить видеонаблюдение. Провод монтируется с удаленных участков и подводится к месту приемки, его длина рассчитывается с небольшим запасом.

Кабель защищается от влаги и мороза, если прокладывается открыто на улице или используется гофрированная труба внутри помещений или под грунтом. Линии не располагаются ближе 40 метров от электрических магистралей.

Подключить камеру нужно так, чтобы место было доступным для обслуживания и ремонта. Красный коаксиальный кабель используется, чтобы подключиться к питанию, а желтый и белый монтируется для передачи сигнала. Цифровые модули работают от витой пары.

Передача изображений с нескольких камер на ТВ

Если присутствует необходимость вывести на экран телевизора картинку с нескольких камер, потребуется использование более сложной системы подключения. Для этого дополнительно потребуется несколько видеорегистраторов, медиасервер, куда будет стекаться сигнал. Оборудование способно передавать цифровой сигнал на несколько устройств, а при наличии Wi-fi, посмотреть видеоряд можно не только на телевизоре, стационарном мониторе, но и на планшете, мобильном телефоне. При этом нет необходимости в прокладке проводов в помещении.

Настроить трансляцию через сервер с нескольких камер, например, при организации уличной системы видеонаблюдения можно так:

  • соедините ТВ с сервером через HDMI-кабель;
  • установите программное обеспечение, представленное производителем видеооборудования на медиасервер (как правило, приложение можно скачать в интернете);
  • используя программу, настройте передачу сигнала с видеокамеры на сервер.

Дальнейшее управление программным обеспечением выполняется с  пульта дистанционного управления телевизора, приставки. Трансляция сигнала будет осуществляться на канале HDMI, переключиться на него можно в разделе «Источник сигнала».

На один телевизор можно передавать изображение с нескольких камер одновременно.

Процесс подключения видеонаблюдения к ТВ-панели не совсем легкий, требует понимания работы с высокотехнологичным оборудованием. Порядок соединения может отличаться у разных производителей оборудования, модификации. Но разобравшись, пользователь получает надёжную систему наблюдения, способную обеспечить высокий уровень защиты частной собственности, здоровья родных, близких.
