Принцип работы

Конструкция и принцип работы старых ветряных мельниц уверенно перекочевали к их современным последователям – ветряным электрогенераторам.

В наши дни ветряные мельницы для производства электричества устроены практически так же, только энергия ветра заставляет вращаться ротор.

Рассмотрим более детально, как происходит преобразование ветра в электроэнергию.

Первичный вал с редуктором начинает вращаться от силы ветра, который толкает лопасти и заставляет их совершать обороты. Затем момент вращения передается на оборудованный магнитами ротор. Благодаря такой последовательности действий в статорном кольце образуется переменный ток.
При выработке электроэнергии в таком количестве необходимы аккумуляторы. Для того чтобы заряжать в безопасном режиме, необходим выпрямитель тока, который позволяет избежать скачков напряжения и увеличивает срок службы аккумуляторных батарей.
Чтобы создать привычное нам напряжение в 220 В, из аккумуляторов ток подается в инвертор, а затем уже к конечным потребителям. Чтобы ветряк всегда ловил наиболее сильный ветер, устанавливают хвост, который разворачивает лопасти по ветру. Всевозможные датчики позволяют современным моделям иметь системы торможения, складывания и отвода лопастей от ударов ветра.

Что говорит закон?

Никаких законодательных нормативов, запрещающих использование ветрогенераторов, не существует. Во всяком случае, мощностью до 75 кВт. Такие устройства приравниваются к бытовым электроустановкам, на которые не требуется никаких разрешений. Установки, имеющие мощность более 75 кВт, считаются промышленными и должны пройти сертификацию, что существенно усложняет их использование.

Возможны проблемы иного характера. Например, в регионе может быть установлено ограничение по допустимой высоте мачты для ветряка. Есть подобные нормы для установки мачт вблизи аэродромов, линий электропередач, излучающих антенн радиостанций и т.д. Нарушение региональных правил может стать причиной судебного решения, запрещающего использование ветряка полностью или предписывающего привести состояние сооружения в установленную норму.

Налогообложение

Не менее частым вопросом является налогообложение ветрогенераторов. Здесь необходимо четко различать, с какой целью производится выработка электроэнергии. Если имеются продажи, то налог платить придется, но если установка используется для собственных нужд, то никакого налогообложения не предусмотрено, поскольку платы за ветер пока еще не ввели.

В таких случаях правильным решением станет игнорирование подобных претензий. Пусть подают в суд, где доказывают свою правоту, если это возможно

Для пользователя ветряка важно понимание, что он никаких нормативов не нарушает, пользование ресурсами в данном случае не требует лицензирования, так как ресурс неисчерпаемый. Если нет нареканий со стороны соседей, то все в порядке, использование ветрогенератора вполне законно

Это интересно: Что делать если 2 розетки соединенны между собой через стенку?

Выбор размера ветряка

Подбирать размер этой установки нужно исходя из желаемого количества электроэнергии и скорости ветра, а также его плотности, в вашем регионе. Сразу нужно уточнить что расчет мощности будет производится для ветрогенератора заводского изготовления, не сделанного своими руками из подручных деталей.

Количество необходимой электроэнергии вы можете постучать по счетам за последний год или взять произвольное (желаемое) количество.

Скорость и плотность ветра можно найти в сети, например на сайте метеослужбы. Указывать какие то цифры в этой статье я не будут, так как регионов много и климат очень быстро меняется в последние годы.

Существует несколько формул

1. Самая простая и понятная среднестатистическому человеку, однако полученные данные могут иметь определенную погрешность. По ней можно рассчитать кинетический ветрогенератор с горизонтальным валом:

AEO = 1.64 * D*D * V*V*V

Где:

AEO — электроэнергия, которую вы хотите получить за год.
D — диаметр ротора, который обозначается в метрах.
V — среднегодовая скорость ветра, обозначается в м/сек.

2. Более сложная формула, которую используют для своих расчетов компании, занимающиеся продажей и установкой такого оборудования на профессиональном уровне.

P = V3 * ρ * S

Где:

V – скорость ветра в метрах в секунду.
ρ – плотность воздуха, единица измерения – кг/м3
S – площадь лопастей, на которую дует воздушный поток, единица измерения – м2 (нужно смотреть по тех. описанию производителя).
P – Количество кВт, которое можно получить.

Пример расчета P = 53 * 1,25 * 33 = 5156 Вт

Эффективность выработки электроэнергии напрямую зависит от диаметра лопастей ротора, посмотреть примерную производительность можно по таблице ниже.

В этой таблице указаны примерные данные, которые можно получить в зависимости от диаметра ротора, высоты установки ветрогенератора и скорости ветра.

Максимальная вырабатываемая мощность, кВт	Диаметр ротора, м	Высота мачты, м	Скорость ветра м/с
0,55	2,5	6	8
2,6	3,2	9	9
6,5	6,4	12	10
11,2	8	12	10
22	10	18	12

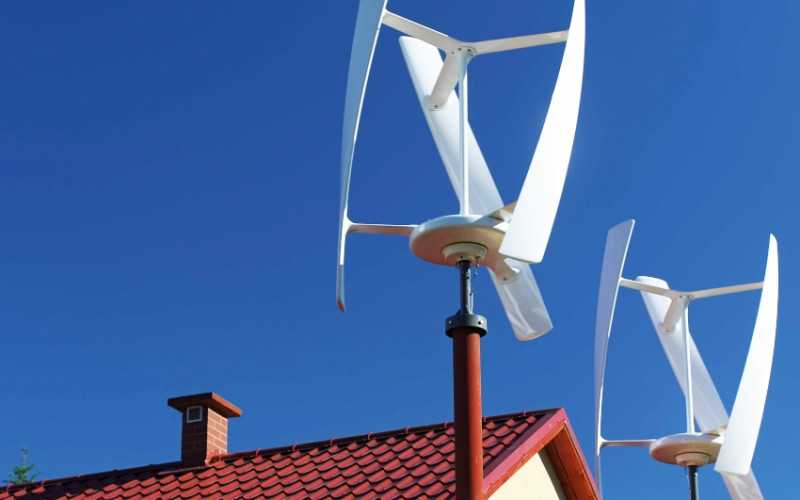

3. В случаи с вертикальным ротором (осью) расчеты необходимо производить по другой формуле.

P=0.6*S*V^3

Где:

P– мощность Ватт
S– рабочая площадь лопастей кв.м.
V^3– Скорость ветра в кубе м/с

Более сложная, но более точная формула

P*= krV 3S/2, .

Где:

r — плотность воздуха,
V — скорость потока в м/с.
S — площадь потока в квадратных метрах
k — коэффициент эффективности турбины ветрогенератора в значении 0,2-0,5

При выборе ветряки необходимо смотреть на рекомендуемую производителем скорость ветра. Как правило, установки для частного использования, имеют такой диапазон: 2-11 М в секунду.

Система контроля и управления серии WH

Ветряной генератор обладает истемой управления и контроля Siemens для ветроэнергетических установок 3 кВт– 50 кВт состоит из удобного понятного пользователям интерфейса Touch-Screen и позволяет управлять ветряным генератором и комплексом энергетического оборудования в ручном и автоматическом режиме.

Система предназначена для поиска оптимального направления ветра и остановки генератора в нештатных ситуациях: при низкой и критической скорости вращения, в случае перегрева, и.т.д.

Чтобы убедиться, что вся система находится в безопасности, система сброса балластной нагрузки подключена к системе ветрогенератора. Постоянный ток может быть преобразован или отдан непосредственно на аккумуляторные батареи (автономное, внесетевое использование Off-grid) или передатся в общую сеть через инвертор (сетевое, On-grid).

Выгодно ли это?

Прежде чем потратить значительные финансовые средства на приобретение ветровой установки, любой человек хочет убедиться, выгодно ли это.

Для начала необходимо:

Определиться, в качестве какого источника электроснабжения будет выступать ветровой генератор.

Это может быть:

Основной источник электрической энергии.В этом случае, все потребители подключаются к устанавливаемому устройству и их электроснабжение полностью зависит от работы ветрового генератора.
Дополнительный источник.

В этом случае, может быть два варианта:

При электроснабжении потребителей от традиционных сетей электроснабжения, к ветровой установке подключена часть мощностей или она включается на определенное время. При использовании подобным образом, достигается снижение затрат на оплату счетов, за потребленную электрическую энергию, от энергоснабжающих организаций;
При использовании прочих альтернативных источников электрической энергии (солнечные панели, гидравлические турбины и т.д.), ветровые установки являются частью системы электроснабжения.

Изучить достоинства и недостатки ветровых генераторов, которыми являются:

К плюсам использования подобных устройств относятся:

Энергия ветра – это неисчерпаемый и возобновляемый источник энергии;
Экономичность установок. После первоначальных затрат на приобретение и монтаж, в последующем не приходится платить за потребляемую электрическую энергию;
Энергия ветра — экологически «чистый» источник энергии;
Несложная конструкция установок, позволяет самостоятельно выполнить монтаж и осуществлять техническое обслуживание в дальнейшем.

К минусам использования относятся:

Зависимость производительности установок от погодных условий и наличия ветровых поток в регионе расположения агрегатов;
Создание шума и различных помех (радио, связь, телевидение) в процессе работы установок;
Вывод земельных участков, на которых монтируются генераторы, из активного пользования.

Изучить ветровой потенциал региона, где планируется сооружение ветрового генератора. Для этого можно обратиться в метеослужбу региона или воспользоваться информацией в сети интернет.
Выбрать тип, марку и производителя оборудования.

При выборе устройств основными критериями будут:

КПД установок;
Стоимость комплекта оборудования.

Когда сделаны необходимые подсчеты, выбран вариант электроснабжения, изучен ветровой потенциал и ассортимент предлагаемого оборудования, каждый делает вывод индивидуально, выгодно использовать ветряк, или нет.

Определение требуемой мощности

Для вычисления необходимой мощности станции, нужно выписать все потребители электричества в доме: начиная с обычных ламп и заканчивая кондиционером, телевизором и холодильником. Все прибору суммируются, чтобы получить полный расходуемый объем электричества.

Расчет выполняется с запасом, поскольку реальны траты энергии даже в интенсивные периоды получатся меньше – мало кто включает все устройства в доме одновременно.

Дальше требуется примерно вычислить время работы всех устройств, чтобы определить месячную потребность системы. Например:

для покрытия нужд коттеджа обычно хватает ВЭУ мощностью 5-6 кВт;
для малого поселка из домов достаточно станции в 10-25 кВт.

Также выделяется подкласс систем, именуемый микрогенераторами. Они обладают малой мощностью – менее 1 кВт и используются для снабжения энергией сельхоз ферм, поддержания автономной системы откачки воды и др.

При недостатке ветряной активности генератор хорошо сочетается с солнечными панелями. Подобные системы называют гибридными.

Смотрите видео, ветрогенератор и солнечные батареи, установка и эксплуатация:

Также ветряк можно дополнить дизельным генератором. Такие комплексные станции надежны благодаря факторам:

они позволяют собирать значительные объемы электрической энергии при достаточном ветре и тогда, когда потребление снижается;
могут поддерживать кратковременное питание системы мощностями, превышающими таковые от ветреного генератора;
поддерживают питание потребителя при недостатке активности ветра благодаря накоплению электричества.

Узнайте из видео, как сделать самостоятельно мощный ветрогенератор для дома:

Ветряной генератор для дома при правильном подходе позволит владельцу значительно сэкономить на счетах за электричество. К тому же, альтернативная энергия считается чистой и не вредит окружающей среде.

Ветряк #1 — конструкция роторного типа

Можно сделать своими руками несложный ветряк роторного типа. Конечно, снабдить электроэнергией большой коттедж ему вряд ли будет под силу, зато обеспечить электричеством скромный садовый домик вполне под силу. С его помощью можно снабдить светом в вечернее время суток хозяйственные постройки, осветить садовые дорожки и придомовую территорию.

Так или почти так выглядит роторный ветрогенератор, сделанный своими руками. Как видите, в конструкции этого оборудования нет ничего сверхсложного

Подготовка деталей и расходников

Чтобы собрать ветрогенератор, мощность которого не будет превышать 1,5 КВт, нам понадобятся:

генератор от автомобиля 12 V;
кислотный или гелиевый аккумулятор 12 V;
преобразователь 12V – 220V на 700 W – 1500 W;
большая ёмкость из алюминия или нержавеющей стали: ведро или объёмистая кастрюля;
автомобильное реле зарядки аккумулятора и контрольной лампы заряда;
полугерметичный выключатель типа «кнопка» на 12 V;
вольтметр от любого ненужного измерительного устройства, можно автомобильный;
болты с шайбами и гайками;
провода сечением 2,5 мм2 и 4 мм2;
два хомута, которыми генератор будет крепиться к мачте.

Для выполнения работы нам будут нужны ножницы по металлу или болгарка, рулетка, маркер или строительный карандаш, отвертка, ключи, дрель, сверло, кусачки.

Ход конструкторских работ

Мы собираемся изготовить ротор и переделать шкив генератора. Для начала работы нам понадобится металлическая ёмкость цилиндрической формы. Чаще всего для этих целей приспосабливают кастрюлю или ведро. Возьмем рулетку и маркер или строительный карандаш и поделим ёмкость на четыре равные части. Если будем резать металл ножницами, то, чтобы их вставить, нужно сначала сделать отверстия. Можно воспользоваться и болгаркой, если ведро не выполнено из крашеной жести или оцинкованной стали. В этих случаях металл неминуемо перегреется. Вырезаем лопасти, не прорезая их до конца.

Чтобы не ошибиться с размерами лопастей, которые мы прорезаем в ёмкости, необходимо сделать тщательные замеры и тщательно всё пересчитать

В днище и в шкиве размечаем и высверливаем отверстия для болтов

На этой стадии важно не торопиться и расположить отверстия с соблюдением симметрии, чтобы при вращении избежать дисбаланса. Лопасти следует отогнуть, но не слишком сильно. При выполнении этой части работы учитываем направление вращения генератора

Обычно он крутится по движению часовой стрелке. В зависимости от угла изгиба увеличивается и площадь воздействия потоков ветра, а, значит, и скорость вращения

При выполнении этой части работы учитываем направление вращения генератора. Обычно он крутится по движению часовой стрелке. В зависимости от угла изгиба увеличивается и площадь воздействия потоков ветра, а, значит, и скорость вращения.

Это ещё один из вариантов лопастей. В данном случае каждая деталь существует отдельно, а не в составе ёмкости, из которой вырезалась

Раз каждая из лопастей ветряка существует отдельно, прикручивать нужно каждую. Преимущество такой конструкции в её повышенной ремонтопригодности

Ведро с готовыми лопастями следует закрепить на шкиве, используя болты. На мачту при помощи хомутов устанавливаем генератор, затем подсоединяем провода и собираем цепь. Схему, цвета проводов и маркировку контактов лучше заранее переписать. Провода тоже нужно зафиксировать на мачте.

Чтобы подсоединить аккумулятор, используем провода 4 мм2, длина которых не должна быть более 1-го метра. Нагрузку (электроприборы и освещение) подключаем с помощью проводов сечением 2,5 мм2. Не забываем поставить преобразователь (инвертер). Его включают в сеть к контактам 7,8 проводом 4 мм2.

Конструкция ветряной установки состоит из резистора (1), обмотки стартера генератора (2), ротора генератора (3), регулятора напряжения (4), реле обратного тока (5), амперметра (6), аккумулятора (7), предохранителя (8), выключателя (9)

Достоинства и недостатки такой модели

Если всё сделано правильно, работать этот ветрогенератор будет, не создавая вам проблем. При аккумуляторе 75А и с преобразователем 1000 W он может питать уличное освещение, охранную сигнализацию, приборы видеонаблюдения и т.д.

Схема работы установки наглядно демонстрирует то, как именно энергия ветра преобразуется в электричество и то, как она используется по назначению

Достоинства такой модели очевидны: это весьма экономичное изделие, хорошо поддаётся ремонту, не требует особых условий для своего функционирования, работает надежно и не нарушает ваш акустический комфорт. К недостаткам можно отнести невысокую производительность и значительную зависимость от сильных порывов ветра: лопасти могут быть сорваны воздушными потоками.

Как выбрать

При выборе ветрового генератора следует учитывать требования, которые будут предъявляться к установке во время эксплуатации, его технические характеристики, условия монтажа и обслуживания.

Для того чтобы избежать ошибок при приобретении сложного и достаточно дорого агрегата, каким является ветровая установка, следует обратить внимание, на ошибки, которые можно допустить при выборе устройства:

К выбору генератора надо подходить с особой тщательностью, изучая его технические характеристики, сравнивая модели разных производителей, знакомясь с особенностями работы и эксплуатации каждой отдельной модели;
Не стоит экономить на стоимости оборудования и монтажа. Купив дешевый агрегат можно не получить требуемого результата или вовсе потратить финансы впустую. Сэкономив на монтаже – можно потерять даже хорошую модель устройства.
Приобретать оборудование стоит у проверенных продавцов или представителей компаний производителей генераторов.

Есть ли выгода в использовании?

Многие остерегаются приобретать ветрогенератор, считая, что в их районе низкий ветропотенциал. Прочитав отзывы людей, которые покупали и устанавливали данную систему лет 5 назад, у большинства возникает боязнь напрасно потратить большие деньги, при этом не получить желаемой отдачи. Но тогда эти агрегаты в доступной ценовой категории были менее качественными и надежными, чем теперь. Благодаря современным технологиям развитие альтернативной энергетики отечественными производителями достигло неплохих результатов. Можно с уверенностью сказать, что они стали более мощными, надежными, имеют сравнительно невысокую стоимость. Если предоставить человеку, установившему 4 года назад китайский ветрогенератор мощностью 1,5 кВт, продукцию отечественного производителя мощностью 3 кВт, он уже не был бы разочарован.

https://youtube.com/watch?v=62ftgIf-iWM

Для широкого использования энергии ветра существует два препятствия: непостоянство его направления и силы, а также необходимость аккумулирования энергии при отсутствии ветра или малой его мощности. Прежде всего, видимо, надо рассматривать ветрогенератор как один из путей получения дополнительной энергии, позволяющей сократить расход органического топлива.

Выгодно или нет использовать ветрогенератор во многом, конечно, зависит от КПД оборудования. Затраты средств, времени, сил для подключения следует рассчитывать каждому индивидуально.

Какой мощности нужен

Для того чтобы определить какой мощности нужен ветровой генератор, необходимо решить, в качестве какого источника электрической энергии, он будет служить (основного или дополнительного).

Если это основной источник, то необходимо рассчитать установленную мощность подключаемых к нему потребителей (нагрузок). После этого полученную мощность следует увеличить как минимум на 10%, это будет коэффициентом запаса установки, при увеличении мощностей в дальнейшем, а также для улучшения работы агрегатов в моменты пиковых нагрузок. При наличии финансовых возможностей, на коэффициент запаса, можно добавить до 30%.

Если это дополнительный источник – то в этом случае, определяется мощность подключаемых устройств (нагрузка) к данному элементу системы электроснабжения.

Некоторые формальности

Следует обратиться к местным властям и уточнить перечень требований и разрешений, которые нужно получить. Максимальная высота конструкции, которая не будет мешать полетам малой авиации, отсутствие помех для радиосвязи и телевещания, создаваемых ветрогенератором с металлическими лопастями, предельный безопасный уровень шума, а также согласие соседей на установку ветряка неподалеку от их домов.

Согласитесь — обидно будет, когда построенный своими руками и уже действующий ветряк придется демонтировать или переделывать по решению суда. Поэтому чем больше разрешений удастся собрать — тем лучше. Многих проблем удастся избежать, если оформлением разрешений на ветряк будет заниматься фирма, которая его и будет устанавливать — но это также дополнительные затраты.

Преимущества и недостатки ветряных электростанций для дома

Как и любому другому виду оборудования, ветряным электростанциям присущи как преимущества, так и недостатки. Чтобы решиться на покупку этого устройства, желательно взвесить его сильные и слабые стороны.

Популярность использования ветряных электростанций обусловлена большим количеством преимуществ

Почему выгодно купить ветрогенератор (220В) для частного дома:

Отсутствие дополнительных затрат, поскольку для работы устройства не требуется топливо.
Нет необходимости в постоянном контроле. Конструкция вырабатывает электроэнергию самостоятельно каждый раз, когда дует ветер.
Относительно бесшумный и полностью экологичный способ добычи электроэнергии.
Устройство может использоваться практически в любых климатических условиях.
Износ деталей минимален.

Установка ветрогенератора для дома сопровождается следующими недостатками:

затраты на приобретение оборудования окупаются через 5-6 лет;
относительно небольшой показатель КПД, что отражается на мощности;
высокая цена ветрогенераторов;
чтобы компенсировать бездействие устройства в безветренные дни, требуется дополнительное оборудование: генератор и накопительная батарея (стоимость этих элементов очень высокая);
в некоторых режимах ветряки для дома издают инфразвуки (то же самое происходит, если установка оборудования выполнена с ошибками);
требуется регулярное проведение профилактических работ;
ураган может серьезно повредить оборудование.

В зависимости от мощности прибора и карты ветров местности, ветряк может обеспечить электричеством как маленький дачный дом, так и большой загородный коттедж

Размещение и эксплуатация

Перед тем как купить ветряную станцию для дома, следует продумать куда и как вы её будете устанавливать. Ниже приводятся основные моменты, которые следует учесть при установке ветрогенератора:

В идеальном случае ветряной генератор должен устанавливаться на специальное сооружение. Его высота должна выше на несколько метров, чем преграды вокруг него;
Рядом с ветряной установкой не должны расти деревья, стоять постройки. Не должно быть никаких объектов, которые могут снижать производительность ветрогенератора;
Лучшее место для ветроэлектростанции – это удаление от жилых домов на 50 метров. Это объясняется тем, что при работе они издают шум, приносящий дискомфорт окружающим.

Стоит сразу понять, что одинаковую во времени выработку электроэнергии от «ветряка» получать не получиться. Условия внешней среды меняются, из-за чего объём вырабатываемой электроэнергии постоянно меняется. По этой причине нужно продумать, как использовать лишнюю энергию, которую вырабатывает ветрогенератор при сильном ветре. Это может быть нагрев воды в бойлере. Возможно, это будут электрические нагреватели в доме, дополняющие основное отопление. Причём эта нагрузка должна включаться автоматом в момент сильного ветра и небольшой нагрузке основных потребителей.

Установка ветрогенератора

Теперь ещё несколько проблем, с которыми можно столкнуться при эксплуатации ветрогенератора:

Шум. Уровень шума 40─60 Дб вряд ли будет приятным сюрпризом для вас и ваших соседей по дому. Кроме того, при определённых условия ветряк может издавать инфразвук, который очень некомфортен для слуха. Поэтому нужно ставить его как можно дальше от дома (в идеале на 200─300 метров);
Мачта для ветрогенератора с горизонтальным расположением оси требует молниеотвода и заземления. Кроме того, должна быть сигнализация для малой авиаций в виде лампочки на вершине конструкции. При работе ротора генерируется вибрация. По этой причине мачта не должна соприкасаться с другими объектами;
Генератор, аккумуляторы и другие части системы следует регулярно обслуживать и менять. К примеру, подшипники и лопасти ротора требуют замены раз в несколько лет в зависимости от интенсивности вращения. Мачта тоже требует осмотра, ухода, подкраски;
Есть вероятность повреждения лопастей, мачты, генератора при обледенении и ураганном ветре.

Как рассчитать эффективность ветрогенератора

Ветер – переменчивое явление и зависит от природных условий и особенностей климата. Иногда он дует очень сильно, а в другой момент практически нулевой. Поэтому сначала стоит понять, нужен ли вообще ветряк в данном месте, рентабелен ли он.

Необходимо знать среднюю за год скорость ветра в изучаемом месте. Если она окажется меньше 4 м/с, то покупать ветроэлектростанцию не стоит, это не окупит своих вложений. Если же ветра достаточно, необходимо правильно выбрать мощность установки.

Посчитаем среднее потребление электроэнергии для одной семьи. Примерное значение будет 100-300 киловатт за месяц. При среднегодовой скорости ветра в регионе 5-8 метров в секунду нужен ветрогенератор мощность до 3 кВт. Зимой, когда ветер будет сильнее, производство электроэнергии усилится.

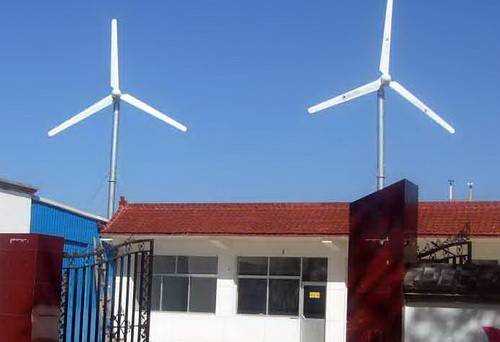

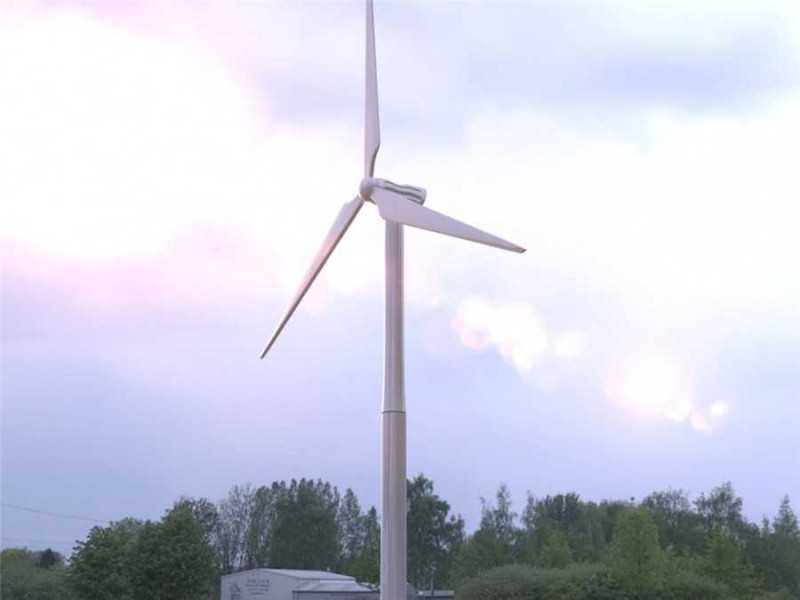

Ветрогенераторы с горизонтальной осью вращения оптимально размещать на уровне 25 – 35 метров над землей. Вертикальные ветрогенераторы можно размещать на поверхности земли.

Вертикальные ветряные установки размещать достаточно легко, чего нельзя сказать о горизонтальных. Эти установки нуждаются в специальных мачтах, которые крепятся растяжками и стоят на фундаменте.

Установка мощного ветрогенератора осуществляется с помощью крана. Это достаточно трудоемкий процесс, поэтому ветряки для жилых домов предпочитают делать без мачт. Дешевле всего обходятся ветрогенераторы с вертикальной осью вращения. Они хорошо функционируют даже если ветер слабый.

Эти установки относительно новые и пока можно говорить только о низкой стоимости, низком уровне шума и, к сожалению, низкой эффективности.

Мачта для ветрогенератора легко изготавливается самостоятельно. Но остальное оборудование должно быть фабричным. Конечно, есть мастера с «золотыми руками», которые делают ветряки из старой техники.

И еще следует знать, что чем больше лопасти и чем мощнее генератор, тем больше электроэнергии может производить установка. Это было бы хорошо, если бы не увеличивало стоимость. Поэтому прежде, чем начать разбираться в том, как выбрать ветрогенератор для дома, необходимо точно знать необходимую мощность.
