Вру расшифровка электрика. монтаж и сборка вру, подробное описание процесса

Разновидности

Существует несколько классификаций электрощитов. В первую очередь следует определиться с целевым использованием конструкции. Как уже отмечалось, оборудование может выполнять энергообеспечение с расчетом на квартиру или на большее количество потребителей. Далее определяется способ установки и материал изготовления. Что касается первого критерия, то на рынке довольно распространены традиционные настенные и подвесные конструкции. В процессе эксплуатации весьма удобен щит электрический встраиваемый, который интегрируется в стеновую нишу. Однако монтаж такого устройства не всегда возможен. Если говорить о материалах, то обычно производители используют комбинацию пластика с металлом. Несмотря на привычные характеристики надежности металлических корпусов, современные композиты также не отстают в прочности и долговечности, поэтому существенной разницы между этими моделями нет.

Устройство ниши и установка щита электрического в квартире

Замеряем габариты корпуса электрического щита. Можно воспользоваться паспортом на электрический щит с указанными размерами (смотри рисунок ниже)

• Отмеряем на стене в месте установки электрического щита высоту установки. Обычно 1.4-1,7 метра до низа щита.
• Рисуем на стене периметр корпуса щита.
• Делаем припуск по ширине по 2 см с каждой стороны (для прокладки электрических кабелей).
• Разлиновываем периметр ниши в клеточку, с размерами клеток 10×10 см.

Так как у нас бетонная (или кирпичная) стена, пользоваться будем перфоратором.

Перфоратор с буром

Вставляем в перфоратор крупный бур, диаметром 18-22 мм. Устанавливаем на перфораторе режим «удар со сверлением»

Дальнейшая технология работ по устройству ниши такова

• Просверливаем, по линиям разлиновки, отверстия на глубину толщины корпуса электрощита плюс один сантиметр;
• Меняем насадку перфоратора на пику или лопатку;
• Сменив режим перфоратора на «только удар», выдалбливаем всё лишнее внутри ниши;
• Периодически примеряем корпус щита электрического в нишу;
• После того как корпус распределительного щита свободно помещается в нишу, а также остается свободное место в нише для ввода и прокладки электрических кабелей считаем что ниша сделана.

Если есть возможность, сверление перфоратором можно заменить на прорезание ниши штроборезом. Но выдалбливать нишу все равно придется.

Назначение электрических шкафов

Шкафы электрические представляют собой изделия, которые используются для установки в них различного модульного оборудования. Традиционно, в электрические шкафы устанавливаются устройства для ведения учета электрической энергии или счетчики электрической энергии. Также, каждое такое изделие включает в себя несколько автоматических выключателей, предназначенных для отключения разных частей электрической сети. Помимо этого, допускается установка устройств защитного отключения и дифференциальных автоматов. Все вышеперечисленное модульное оборудование устанавливается на специальную DIN-рейку. Монтаж модульного оборудования на DIN-рейку предусмотрен практически во всех моделях электрических шкафов, будь то модель «Распределительный щит АВВ АТ61 974х324х140» или модель Шкаф распределительный АВВ UK530 36(42)мод.». Такие электрические шкафы используются в электрических сетях для того, чтобы принимать, вести учет и распределять электрическую энергию с напряжением в 380/220 В. Если в таких шкафах установлены устройства защитного отключения или дифференциальные автоматы, то они также способны обеспечивать защиту от токов утечки на землю.

Универсальность электрических шкафов позволяет применять их в электрических сетях самых разных зданий, будь это промышленное сооружение, административный или общественный центр, жилое здание или что-либо другое. Независимо от того, в каком здании применяются такие шкафы, они должны устанавливаться в местах, которые легко доступны для эксплуатации.

Сборка щита

По установке электрощитов начинаются со сборки основной конструкции. Надо отметить, что бывают устройства в виде готовых корпусов с укомплектованными монтажными панелями, но чаще используют комплектные модели, для которых проектируется индивидуальная схема сборки. Итак, первым делом подготавливается корпус, после чего удаляются специальные заглушки на стенах конструкции. Индивидуальные щиты электрические распределительные в сборе могут иметь разное количество участков подведения кабелей, поэтому следует изначально просчитать возможность формирования дополнительных отверстий для ввода проводов. Затем прикручиваются DIN-рейки, на стенках монтируются с нейтралями и подсоединяются монтажные кронштейны. Конечно, начинка может быть разной в зависимости от конкретных требований. На этом этапе главное — подготовить ящик и его содержимое для конечной установки.

Основные требования безопасности при выполнении монтажных работ

Соблюдение правил установки исключает травмирование мастера или возникновение аварийных ситуаций на объекте.

Требования охраны труда

Общими для всех видов работ считаются такие правила:

1. К монтажу и обслуживанию щита не допускаются несовершеннолетние лица. Перед началом работы электрик проходит обследование, прослушивает инструктаж, обучается и стажируется.
2. Специалист работает в соответствии с должностной инструкцией.
3. Во время монтажа и обслуживания ГРЩ следуют правилам охраны труда.
4. При работе используют средства коллективной и личной защиты. Обязательным является ношение специального костюма и обуви.
5. В случае аварии оповещают руководителя. Следует помнить, что при работе со щитом специалист подвергается воздействию вредных факторов.
6. При получении травмы работу приостанавливают, сообщают о несчастном случае руководителю.

Перед началом работы

Приступая к должностным обязанностям, электрик выполняет такие действия:

• выбирает необходимые для работы инструменты (приспособления нужно осматривать, убеждаясь в исправности);
• надевает специальный костюм и обувь;
• осматривает и подготавливает рабочее место.

В аварийных ситуациях

Если возникли неисправности, обращаются к руководителю. При появлении запаха газа обслуживание или ремонт электроустановок срочно прекращают. Дальнейшие действия выполняют профессионалы. Получившему производственную травму оказывают первую помощь, обращаются в медицинское учреждение.

Во время работы

В таком случае действуют следующие правила:

• работнику необходимо регулярно убеждаться в отсутствии стороннего напряжения;
• на дверцы шкафа следует наносить предупреждающие знаки;
• расположенное в коробе вводное отверстие должно быть герметично закрыто;
• перед применением паяльной лампы убеждаются в отсутствии газа на рабочем месте;
• не допускается курение возле распределительной установки во время выполнения работ.

По окончании работы

После завершения смены выполняют уборку на рабочем месте, закрывают распределительный шкаф, складывают инструменты в специально отведенные ящики. При обнаружении неисправностей в щитке ставят в известность руководителя.

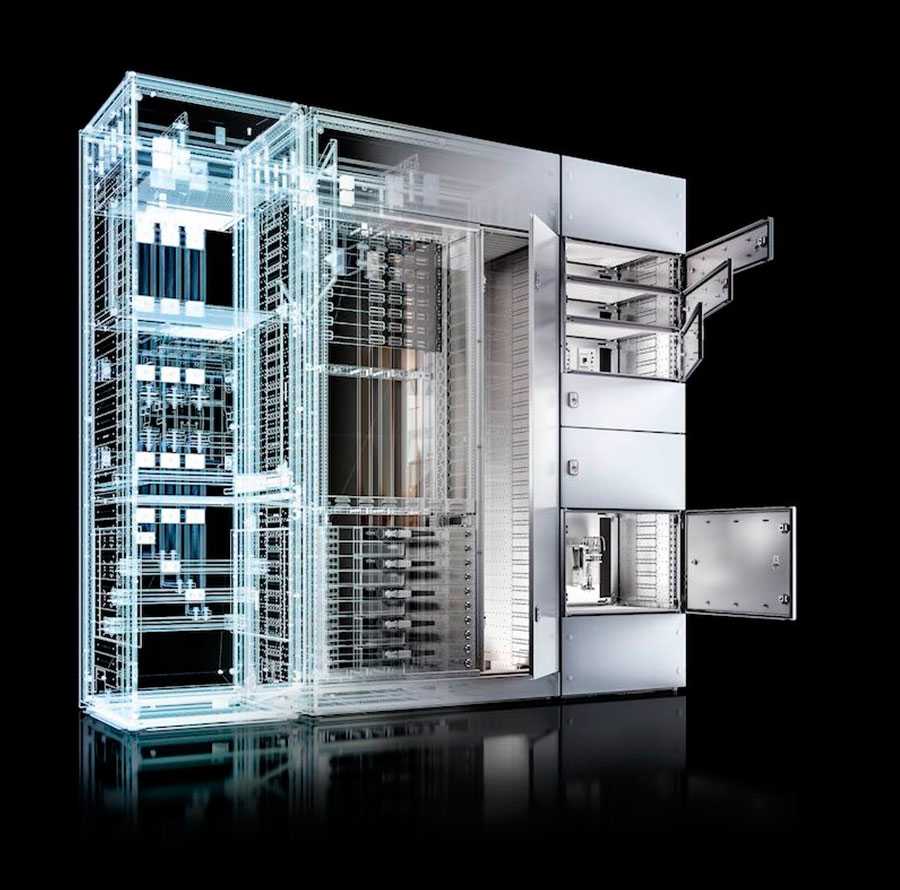

Устройство и характеристики

Конструкции отличаются в зависимости от места применения и расположенных в них модулей. При выборе учитывают одновременно несколько критериев. Благодаря этому удается правильно подобрать изделие.

По своей конструкции изделия представляют собой шкаф. Для облегчения контроля над приборами и сигнальными индикаторами дверь оснащают прозрачной пластиной. Это позволяет осматривать установленное оборудование, не открывая короб.

Изделия изготавливают из металла или пластика. Каждый материал имеет свои преимущества и недостатки. Металлические модели производят из стали с дальнейшим нанесением лакокрасочного покрытия. Они отличаются высокой прочностью и устойчивостью к повреждениям. Сталь выдерживает удары и другие механические воздействия.

Пластиковые модели изготавливаются из прочного полимера, устойчивого к высокой температуре и негативному влиянию ультрафиолетовых лучей. При длительном воздействии солнечного света физические свойства материала не меняются. Шкафы такого типа имеют меньшую прочность. Несмотря на это пластиковые изделия востребованы в связи с устойчивостью к влажной среде. Они не подвергаются коррозии.

Для защиты от попадания внутрь короба влаги производители оснащают место прилегания крышки эластичным уплотнителем. Дверь короба прилегает к прокладке. При этом исключается проникновение влаги, пыли и мелких абразивных частиц внутрь корпуса.

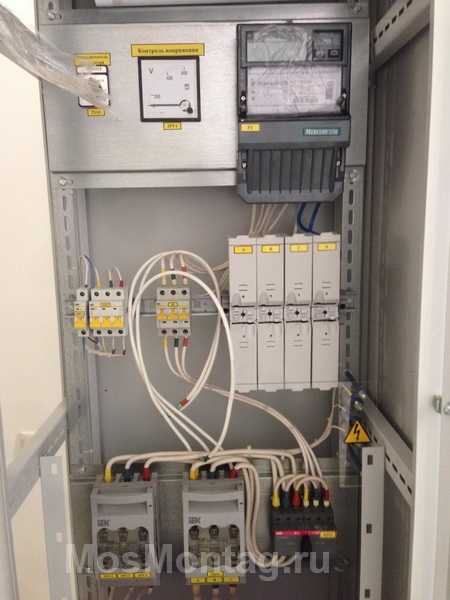

Вводно распределительные устройства

Использование вводно-распределительного устройства позволяет разветвлять линию питания между несколькими потребителями. При этом устройство ВРУ может сочетать в себе несколько блоков:

Модуль учета. Используется для контроля над потреблением электроэнергии. Модуль учета позволяет точно определить количество электрической энергии.

Модуль безопасности. Оснащается устройствами, отключающими потребителей от электрической сети при возникновении короткого замыкания, перепадов напряжения, перегрузки и т.д.

Блок измерительных приборов. Используется с целью контроля над состоянием цепи питания. С помощью приборов определяют правильность работы различного оборудования.

Сигнальная панель. Оснащается световыми и звуковыми индикаторами

Они срабатывают при отклонении заданных параметров от нормы, тем самым привлекая внимание.

Элементы включения осветительных приборов. Используется для автоматического подключения элементов освещения в зависимости от времени суток.

Блок отвечающий за пожарную сигнализацию

Оснащается элементами, подающими электроэнергию к противопожарной системе.

ВРУ устанавливаются в местах распределения электрической энергии. Возможно использование вводно-распределительных устройств в качестве ГРЩ.

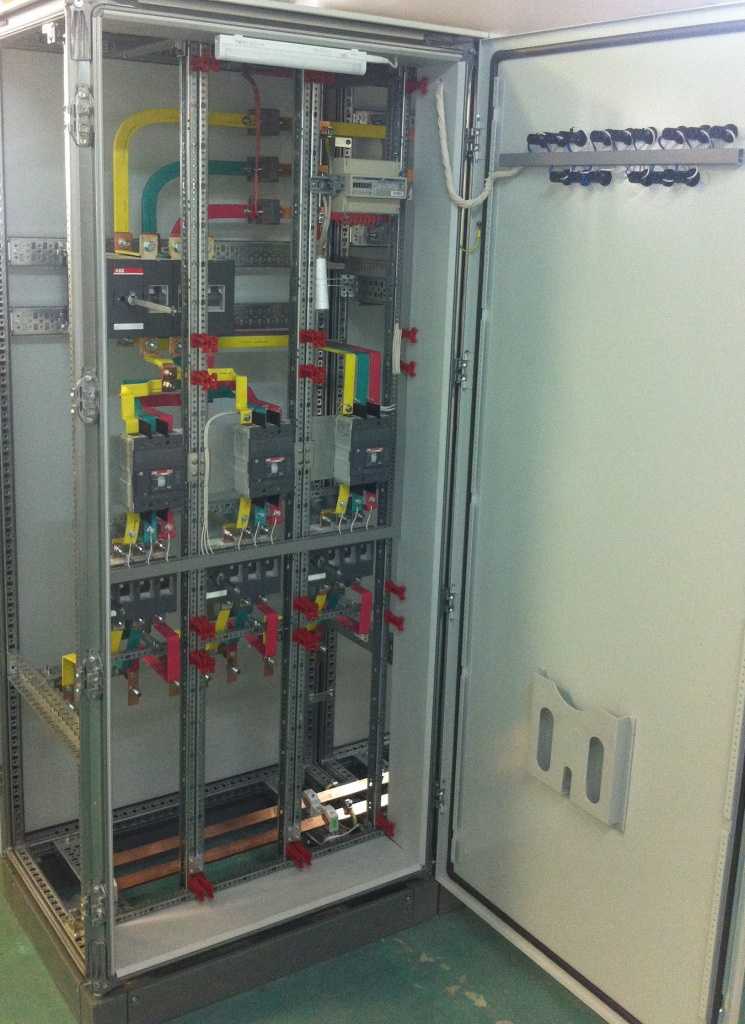

Главный распределительный щит

ГРЩ это аббревиатура, которая расшифровывается как главный распределительный щит. В отличие от ВРУ ГРЩ часто имеет увеличенные размеры и большее количество модулей. Это связано с тем, что ГРЩ устанавливается при вводе в здание или сооружение.

По конструкции изделие представляет собой шкаф большого размера, предназначенный для монтажа отдельных модулей. В нем так же как и в ВРУ происходит разделение электроэнергии между несколькими потребителями. После выхода из главного распределительного щита линия может прокладываться к нескольким вводно распределительным устройствам.

Распределительные шкафы могут отличаться по своей конструкции и способу монтажа. В зависимости от места установки их делят на несколько категорий:

1. Напольный. Устанавливается на бетонное, металлическое основание или специализированную подставку. В зависимости от конструкции могут устанавливаться внутри или снаружи здания. Во втором случае потребуется выбор конструкции с защитой корпуса от попадания влаги и загрязнений.
2. Встраиваемый. Устанавливается еще на этапе строительства зданий или сооружений. Помещается в вертикальные поверхности. Для установки уже после строительства здания потребуется обустройство специальной ниши.
3. Накладной. Выполнен в виде короба, который устанавливается на стены зданий и сооружений, опоры и другие вертикальные поверхности. По причине отсутствия потребности в изготовлении ниши такие конструкции отличаются простотой монтажа.

Выбирая изделие, принимают во внимание его габариты, способ монтажа и степень защиты от влаги. Так удается подобрать модель под определенные эксплуатационные требования

Защищенность от попадания влаги и загрязнений производители указывают в маркировке.

Технические характеристики ГРЩ

К техническим характеристикам ГРЩ относят:

• напряжение сети;
• максимальный ток нагрузки;
• количество входов;
• количество выходов;
• наличие или отсутствие автоматики резервирования;
• тип и количество приборов индикации и учета;
• система заземления;
• степень защиты.

Поскольку в каждом отдельном случае условия неодинаковы, то в конструкцию типовых ГРЩ могут вносится изменения. Особенно часто это касается номинальных значений автоматов защиты.

Важно! Для обеспечения безопасности обслуживания и безаварийной работы все изменения должны обязательно вноситься в техническую документацию. Вам это будет интересно Изоляция кабелей и проводов

Вам это будет интересно Изоляция кабелей и проводов

Один из экземпляров электрической схемы обычно закрепляется на внутренней стороне одной из дверок шкафа. Обозначения на схеме должны выполняться согласно требованиям стандартов, чтобы можно было однозначно расшифровать изменения.

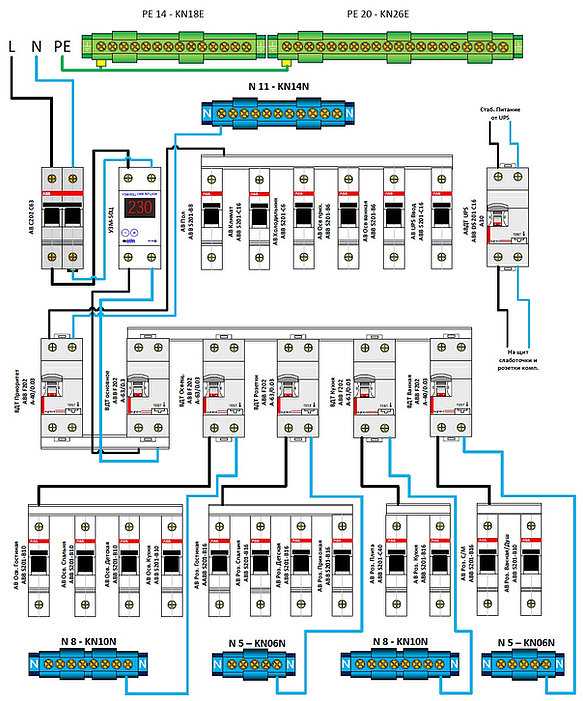

Пример однолинейной схемы ГРЩ

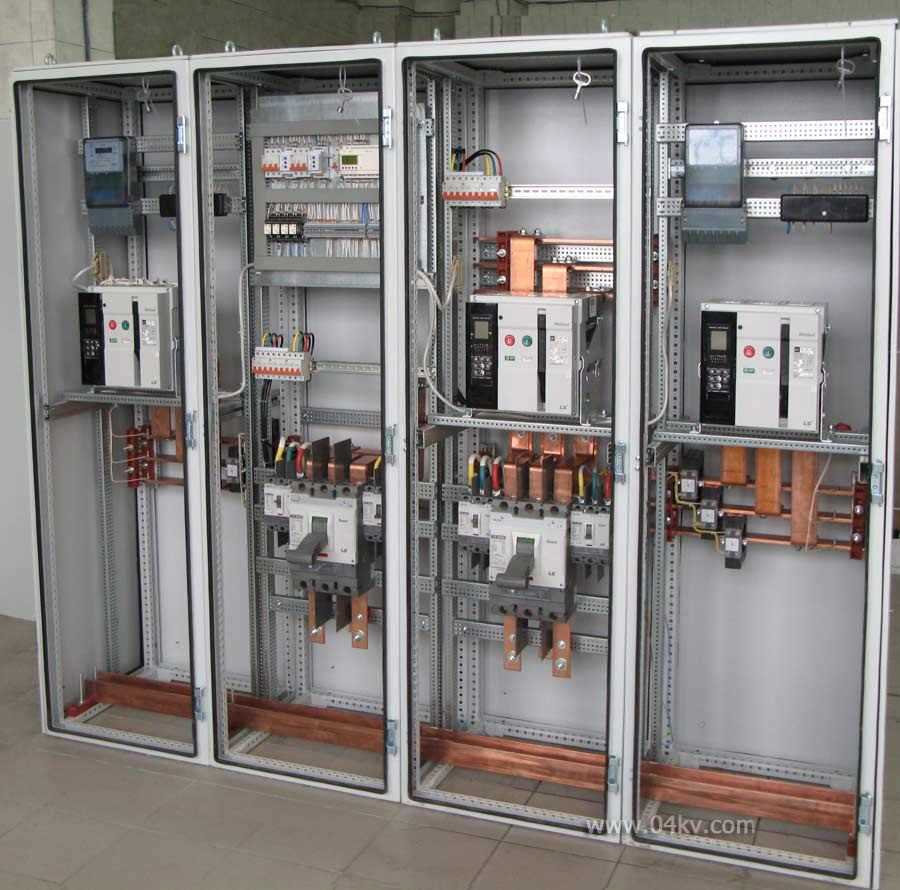

Наиболее часто современные распределительные щиты имеют модульную конструкцию, что упрощает обслуживание и внесение изменений. Основные модули (секции):

• вводная, в которой размещаются вводные автоматы (рубильники), приборы учета, элементы защиты;
• модуль отходящих линий, с автоматическими выключателями для каждого потребителя и с отдельными приборами учета для каждой из нагрузок;
• секция учета. Здесь устанавливаются счетчики электроэнергии, трансформаторы тока, модемы дистанционного контроля;
• секция компенсации реактивной мощности.

Секция компенсации реактивной мощности Таким образом, в зависимости от предъявляемых требований конструкции ГРЩ могут отличаться как количеством, так и способом подключения модулей.

Обратите внимание! Одной из важных характеристик является способ разделения нагрузки и резервирования питания, то есть, к какой линии подключены потребители в нормальном режиме и к какой в аварийном при пропадании питания в основном фидере

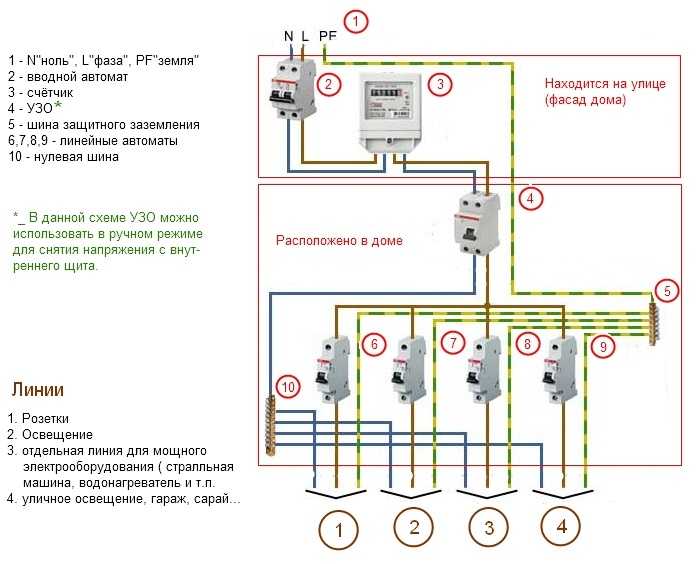

Щитки для частного пользования

В каждом доме, на этаже и в квартире для распределения нагрузки устанавливаются виды таких электрощитов:

• ЩЭ (щит этажный) – устанавливается на этаже многоквартирного дома. С главного щита через вводной автомат щитка с УЗО питание поступает на автоматы и цепи каждой квартиры. В каждую цепь подключены счётчики учёта электроэнергии.
• ЩК (щит квартирный) – действие то же самое, что и у этажного щитка, но устанавливается в отдельной квартире, может иметь несколько автоматов для отдельного отключения каждой комнаты по необходимости, для подключения печи и т.д. По необходимости электросчётчик может устанавливаться прямо в квартире.

Все виды представленных электрических щитов имеют своё важное место в электроснабжении зданий и сооружений. Они служат для обеспечения безопасности людей, для отключения определённого участка цепи, не мешая работе остального оборудования, для отсекания аварийного участка при коротком замыкании

Чем различаются ВУ, ВРУ, ГРЩ: ответ в нормативах

Вступление

Перед выяснением, чем различаются ВУ, ВРУ, ГРЩ, вспомним, что обозначают приведенные в заголовке статьи сокращения.

• ВУ это аббревиатура вводного устр-ва;
• ВРУ это аббревиатура вводно-распределительных устр-в;
• ГРЩ это обозначение главного распределительного щита.

Все эти устройства разделяют питающую цепь, идущую от подстанций или ответвлений воздушных линий от распределительных сетей зданий, сооружений, домов и других электроустановок.

При планировании установки вводного устройства нужно учитывать суммарную мощность всех имеющихся потребителей электроэнергии в доме.

Обратите внимание

Особое внимание уделяется домам с обогревом электрическим котлами. Мощность котла может составить львиную долю энергопотребления всего дома

Расчет мощности котла проводится по расчету требуемых радиаторов отопления, их теплоотдачи и энергоэффективности. Снизить мощность котла помогут эффективные биметаллические и алюминиевые радиаторы отопления. Цены на них невысокие, в чём вы сами можете убедится посмотрев радиаторы алюминиевые в Уфе.

ВУ, ВРУ и ГРЩ

Важно отметить, что ВУ, ВРУ и ГРЩ, относятся к одной группе устройств имеющих одинаковое назначение в электрических цепях, они разделяют питающую электрическую цепь от подстанций, трансформаторов, ответвлений ВЛИ от электрической цепи дома, здания, цеха и т.п. Вводное устройство на участке установлено на опоре

Вводное устройство на участке установлено на опоре.

Отсюда, второе назначение этих устройств, они разделяют зоны ответственности между обслуживающими организациями питающих электросетей города, поселка, района и потребителем.

• Применимо к частному дому, всё, что находится за ВУ, ВРУ и ГРЩ, обслуживается собственником.
• Применимо к квартире, зоны распределения ответственности, несколько смещены в сторону конечного потребителя (жильца). ВУ, ВРУ и ГРЩ дома, стоят в электрощитовом помещении, а зона ответственности жильца начинается после этажного щита, или квартирного щита, если он установлен в квартире.

Чем различаются ВУ, ВРУ, ГРЩ, ответ

Вводной устройстве, нет устройств, которые могут разделить, и разделяют питающую цепь на несколько (минимум две) отходящих электрических цепи. Попросту, пришел в ВУ один кабель, один кабель от ВУ ушел. Однако это не мешает выпускать и собирать вводные устройства с приборами учета, устройствами защиты от импульсных перенапряжений.

Важно! Обязательным элементом ВУ является электрический размыкатель, позволяющий отсоединить (разделить, отключить) внутреннюю электрическую цепь от питающей цепи. Выполнить «роль» размыкателя может, рубильник, мощный автомат защиты

Выполнить «роль» размыкателя может, рубильник, мощный автомат защиты.

Применительно к частному дому, ВУ может устанавливать на столбе ответвления ВЛИ к дому или на фасаде дома. При использовании ВУ, счетчик учета расхода электроэнергии монтируется отдельно в специальном выносном щите учета (ЩУЭ).

ВУ и счетчики учета нескольких домов на опоре

В вводно-распределительным устройстве (ВРУ), кроме электрического размыкателя, устанавливаются устройства позволяющие разделить, питающую линию на несколько отходящих внутренних электрических цепей. ВРУ, могут комплектоваться учетами учета, УЗИП и другими устройствами защиты и автоматики.

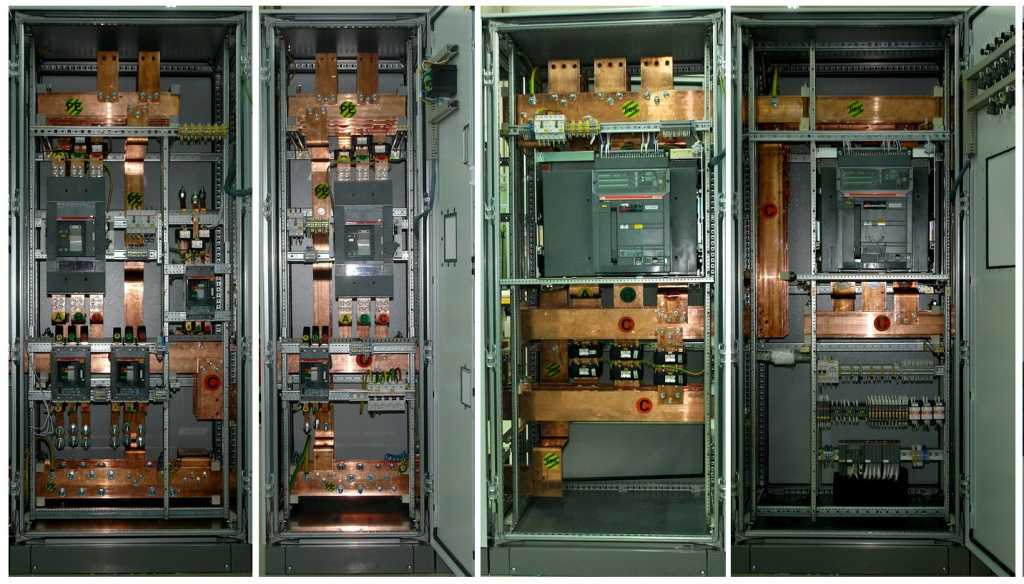

Грщ – что это такое?

Под ГРЩ (главный распределительный щит) понимается устройство, которое осуществляет распределение электроэнергии в пределах одного здания, сооружения или предприятия. Зачастую в нем бывают предусмотрены приборы, которые позволяют вести учет потребляемой энергии – счетчики.

Некоторые фирмы-изготовители иногда включают в состав ГРЩпротивоаварийные автоматические устройства, которые оповещают всех сотрудников предприятия о неполадках в системе.

Следует отметить, что главные распределительные щиты нашли свое применение не только на территории промышленных комплексов, но и в общественных зданиях, например, в детских садах и школах.

Несколько слов необходимо сказать о промышленном производстве главных распределительных щитов. Их монтаж осуществляется между специальной подстанцией и вводным устройством или непосредственно при контакте с главным потребителем.

Проектирование, разработка плана комплектации и сборка данного прибора напрямую связаны с необходимостью рационально распределить всю приходящую электроэнергию, ее передачи каждому потребителю в нужных количествах, а также со снижением риска возникновения коротких замыканий и всевозможных перегрузок оборудования. Учет потребляемой энергии, как указывалось выше, производится при помощи специальных счетчиков. С их помощью можно контролировать свои расходы на электроэнергию визуально, в любой подходящий вам момент времени. Некоторые предприятия, занимающиеся изготовлением ГРЩ, а также и пункт распределительный входит в спектр оказываемых ими услуг, могут придать созданной ими системе дистанционное управление и фиксирование всех результатов, которая будет осуществляться автоматически. После того как был осуществлен монтаж главного распределительного щита в месте его непосредственной установки, необходимо подключить его к питающим кабелям или специальным вводным шинам.

Требования, предъявляемые к качеству изготовления ГРЩ и его комплектации

Следует отметить, что на качество сборки главного распределительного щита в первую очередь оказывает влияние качество материалов, которые будут использованы для изготовления корпуса, а также корректность монтажа использованного оборудования.

Обратите внимание

Для того, что продукция полностью соответствовала современным стандартам качества, необходимо наладить использование оборудования пуска и распределения электроэнергии самого высокого качества.

Для того чтобы существенно увеличить срок эксплуатации ГРЩ, специалисты начали внедрять в шины, которые входят в их состав кусочки меди.

Особенности главного распределительного щита

В первую очередь ГРЩ должен выполнять защитную и распределительную функцию. Защитная функция проявляется во время коротких замыканий, ведь именно с ее помощью отключается вся аварийная линия, на которой будет выставлена селективная защита всего электрооборудования.

Также она подразумевает в особо критических ситуациях активацию системы аварийного питания, которое поможет некоторым устройствам продержаться до починки оборудования.

Такая автоматизация управления главным распределительным щитом позволяет значительно сокращать расходы на его обслуживание, причем количество сотрудников предприятия, которым необходимо на нем работать, существенно сокращается.

Нестандартное изготовление ГРЩ

Руководство некоторых предприятий зачастую желает внедрить на территорию своего производства главный распределительный щит, который будет изготовлен в соответствии с их пожеланиями.

В таких случаях изготовление ГРЩ происходит в сжатые сроки, вне зависимости от сложности производимых работ.

Важно

В таком случае клиенту обычно гарантируется полная конфиденциальность и уникальность изделия, которое будет отвечать всем предъявляемым требованиям в области электротехники, и быть полностью укомплектованным. Поставка будет осуществляться в рекордно короткие сроки.

Применение

Изделия используются в разных сферах. Их установка является обязательной при подключении к энергоснабжению жилых домов, промышленных цехов, котельных, складских помещений и других зданий и сооружений.

Например в многоквартирном доме ГРЩ устанавливается на вводе в здание. Часто в качестве помещения для монтажа выбирают подвал. От главного щита прокладывают линии к ВРУ каждого подъезда. От них линия разветвляется между лестничными площадками и отдельными квартирами.

В некоторых случаях вводно распределительный шкаф может выполнять одновременно две функции. Такая схема распространена в частных домах, небольших сооружениях, где дополнительное деление между потребителями не требуется. В такой ситуации распределение осуществляется между линиями для подключения элементов освещения, отопления, бытовой техники и т.д.

Принимая во внимание габаритные параметры короба, материал его изготовления, количество и тип устанавливаемых модулей удастся подобрать изделие, соответствующее определенным эксплуатационным условиям.

Заключение

Распределение энергии является ответственной операцией, от которой зависит и стабильность питания конечных приемников, и эффективность оптимизации расходов. По этой причине изготовители стремятся делать такие устройства максимально надежными и в то же время функциональными. Увеличение спектра бытовых приборов и устройств обуславливает и расширение списка задач, которые должен выполнять распределительный щит электрический в современном исполнении. На фоне этой тенденции набирают популярность модели, рассчитанные на индивидуальную компоновку внутренних элементов. Например, используя монтажную панель такого шкафа можно обеспечить любым электрооборудованием. Один такой корпус позволяет одновременно размещать модульные части и отдельные компоненты системы.

Люди, которые часто имеют дело с электрическими щитами, успели заметить, насколько разными эти щиты могут быть. Но чаще всего понять, для каких целей служит отдельно взятый экземпляр можно, если знать, что означают буквенные коды на коробке щита. В этой статье будут рассмотрены самые популярные типы этого оборудования, а так же цели и задачи, которые выполняет каждый отдельный тип электрического щита.
