Наконечники для проводов и кабелей под опрессовку

Виды и разновидности

Наконечники для многожильных проводов выпускаются под сечение от 0,5 мм² до 250 мм². По форме контактной части они бывают:

• кольцевые;
• вилочные;
• разъемные;
• штыревые (с разной формой штырей);
• гильзы.

Формы лопатки кабельных наконечников

Под винтовые зажимы провода оконечивают кольцевыми или вилочными наконечниками. Их часто можно увидеть на шнурах, которые подключены к клеммным колодкам бытовой техники: стиральных и посудомоечных машин, электрических духовок, плит, варочных поверхностей. Если заглянуть внутрь оборудования, там могут быть еще и штыревые или разъемные наконечники

Тут важно чтобы форма штыря совпадала с гнездом, так как они бывают очень разнообразными. Только те, которые представлены на фото вверху более-менее стандартные, а, вообще, могут быть разной формы, длины

По материалам

Кроме формы, отличаются наконечники для проводов могут по металлу, из которого они изготовлены. Существуют:

• алюминиевые;
• медные;
• латунные;
• комбинированные — трубка из алюминия, медная лопатка.

Медные наконечники могут быть из стандартной электротехнической меди, но чаще всего используют луженые изделия, так как они практически не окисляются, что обеспечивает лучший контакт.

Еще несколько видов

Материал наконечника выбирают в зависимости от материала жил. Для меди — медные, для алюминия — алюминиевые. Если надо алюминиевый кабель посадить на медную шину, применяют комбинированные. Они решают проблему химического взаимодействия меди и алюминия. Например, такие наконечники пригодятся если от столба протянут алюминиевый кабель, а подключать его надо к медной шине.

По способу установки

Различают наконечники на провод по способу установки. Они бывают:

• Под опрессовку. Для их установки требуются специальные обжимные клещи или гидравлический пресс (под большие диаметры или объемы работы).
• Под пайку. Используются только медные или луженные медные наконечники. Форма обычно разъемная.
• Под болты. Опознать их можно по внешнему виду — есть отверстие под болт. При установке болт закручивается, зажимая провода. Не слишком удобный способ, так как болт может торчать, что часто мешает.
• Под сварку. Используется в быту нечасто.

Наконечники под обжим самые популярные при разводке электропроводки в домах и квартирах

Есть еще винтовое соединение. Оно применяется с кабелями больших диаметров. Внутренность наконечника имеет форму урезанного конуса — сужается в верхней части. На внутренней поверхности нарезана резьба. Кабель просто ввинчивается внутрь, за счет прилагаемых усилий проводники прижимаются к стенкам, что обеспечивает хороший контакт.

Чаще всего используют обжимные наконечники. Они дают хорошее соединение, просто устанавливаются. Единственный минус — необходимо иметь специальный инструмент — обжимные клещи. Но стоят они не так дорого, а служат годами.

Маркировка

Условные обозначения наконечников расшифровываются следующим образом: НШВИ 1,5-8

Н-наконечник

Ш-штыревой

В-втулочный

И-изолированный

1,5 — для провода сечением 1,5мм2

8 — длина неизолированной части наконечника 8мм. 8мм самая распространенная и чаще всего применяемая длина наконечника сечением до 4мм2. Более длинные нужны для каких-то специальных глубоких клемм.

Наконечники под два провода НШВИ (2) применяют для изготовления шлейфов, когда Вам необходимо подключить несколько автоматических выключателей смонтированных в один ряд.

Для обжима этих наконечников применяют специальный инструмент — кримперы. Разнообразие видов кримперов очень большое, от самых дешевых, до стоимостью около 200 евро.

Ранее, когда такой инструмент не был распространен, электрики обжимали подобные наконечники простыми кусачками. Но все же для надежности контакта и качества выполнения работы следует обжимать наконечники только предназначенным для этого инструментом.

Маркировка

Первая буква в маркировке означает тип наконечника. Буквы могут быть такие — Ш — штыревой, В — втулочный, К — кольцевой, Т — трубчатый, Г — гильза.

Вторая буква — материал из которого сделан наконечник М — медный, А — алюминиевый, Л — латунный, С -алюминиевый сплав, АМ — биметалл.

Далее — покрытие наконечника — Л после М — лужение.

Конструктивные особенности — П — папа, М — мама, Р — разрезной.

Далее идут цифры -номинальное сечение жилы кабеля под опрессовку, затем- диаметр монтажного отверстия под болт, далее — диаметр отверстия для жилы.

Пример:

ТМЛ 35-8-10 — трубчатый, медный, луженый, для кабеля сечением 35 квадратных мм, диаметр отверстия под болт 8,4 мм, внутренний диаметр трубки по жилу 10 мм.

У НШВИ чуть по-другому. Первая цифра — сечение жилы, вторая — длина контактной части.

Например:

НШВИ — наконечник штыревой, втулочный, изолированный, под жилу сечением 1 мм. кв. и длиной контактной части 8 мм.

Для чего нужны наконечники для проводов под опрессовку и области применения

Использование кабельных наконечников значительно увеличивает качество работы электрика, а также облегчает процедуру соединения кабелей. С помощью наконечников и гильз осуществляется оконцовка кабелей для их прочной фиксации. Используя алюминиевые, медные и комбинированные наконечники, можно проводить объединение источников электроэнергии и разных установок.

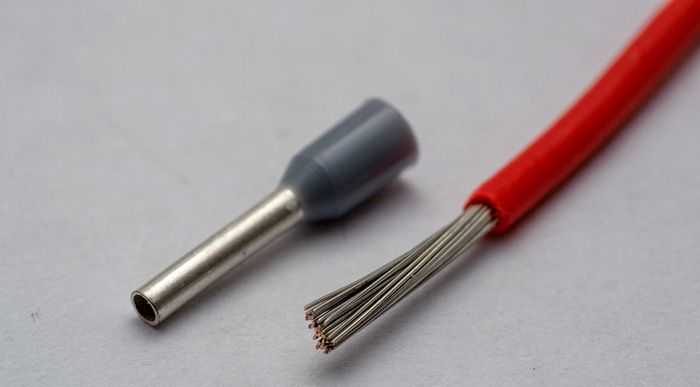

Наконечник и зачищенный от изоляции провод

Наконечники представляют собой универсальное средство. На современном рынке их предлагается огромный ассортимент, из которого можно выбрать необходимый вариант для определенного типа монтажных работ.

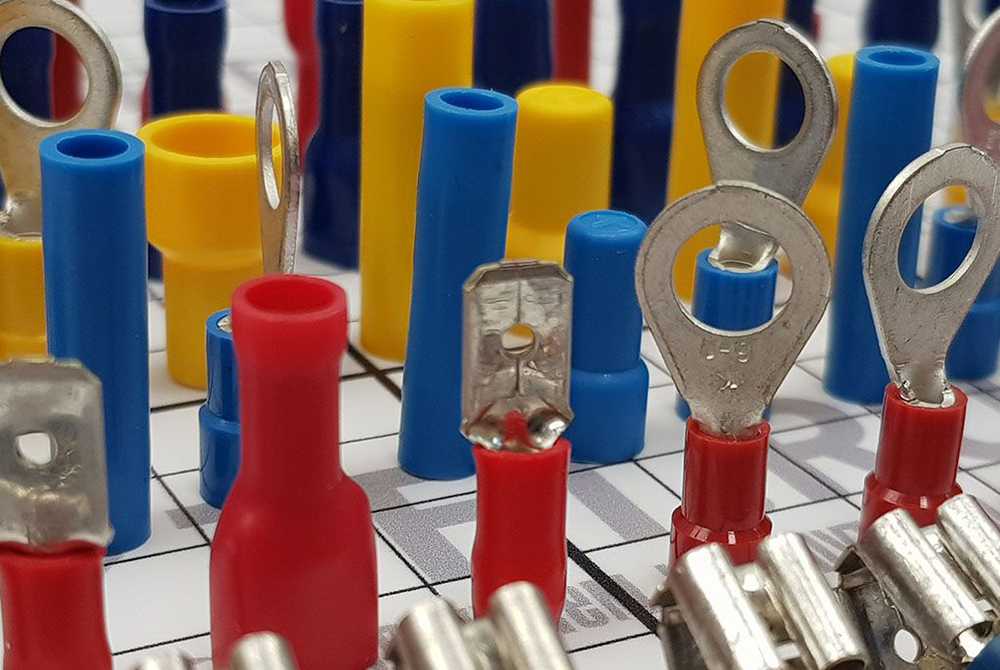

Разные типы наконечников

Чтобы можно было подобрать наконечник под определенное сечение, еще на производстве его маркируют. Если размеры будут выбраны правильно, то опрессовка наконечников кабеля получится максимально надежной.

Как опрессовать втулочные наконечники НШВИ?

Перед обжатием выполняется зачистка провода с помощью съемщика изоляции, специального ножа или стриппера. Первый вариант наиболее удобен и позволяет быстро избавиться от верхней изоляции без повреждения жил. Зачистка производится четко по длине гильзы, в которую устанавливается проводник.

Как только подготовительные работы выполнены, на изолированную часть надевается гильза. Предварительно выберите наконечник штыревой втулочный (НШВИ) требуемой длины.

При обжатии применяются специальные клещи, о которых упоминалось выше

В процессе выполнения работы важно знать, как использовать пресс-клещи. Если нарушить технологию, качество фиксации оставляет желать лучшего

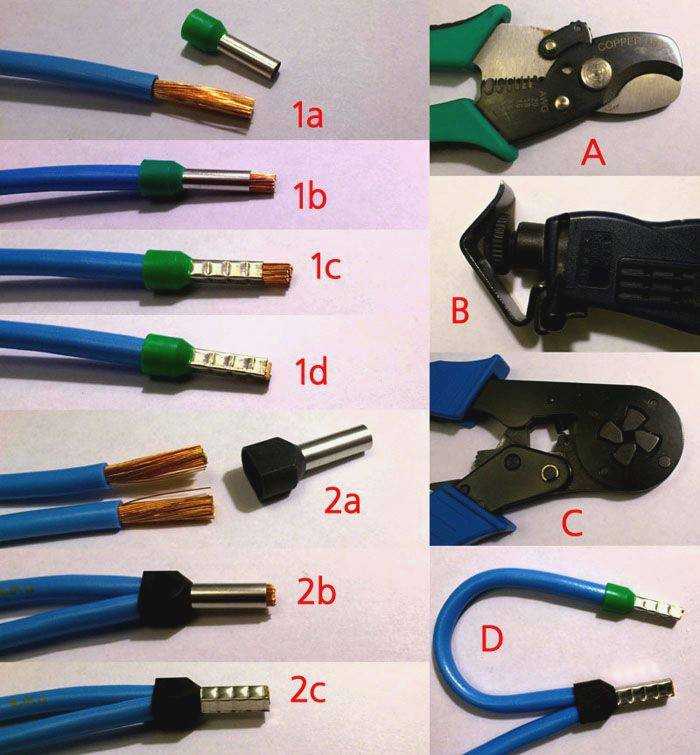

Чтобы избежать ошибок, последовательность должна быть такой:

Введение зачищенного края в гильзу;
Установка наконечника в паз инструмента

Важно проследить, чтобы изолированная часть плотно прижималась к корпусу клещей;
Зажатие рукоятки с достаточным усилием, обеспечивающим надежную фиксацию коннектора.

Если сделать все правильно, получается надежное соединение, а сама конструкция является монолитной и крепкой. Принцип обжима с помощью НШВИ-2 аналогичен. Главное — безошибочно подобрать сечение кабеля. Сделать это несложно. Первые цифры показывают сечение, а последующие (указанные через дефис) — показывают длину рабочей части.

Оптимальным инструментом для обжима в соотношении «цена-качество» считается WS-04A, о котором упоминалось ранее. Его особенность заключается в наличии нижних зубцов, обеспечивающих надежную опрессовку изделия. Благодаря пазу, обеспечивается плотное сжатие коннектора и невозможность его снятия.

В процессе монтажа НШВИ учтите один нюанс — используйте сечение на шаг ниже. Что это значит?

К примеру, если для кросс-модуля указано допустимое сечение многожильного провода, равное 16 кв. мм., после обжима 16-миллимитерового аналога с помощью НШВИ, конструкция в разъем не влезет. Здесь стоит использовать кабель на 10 кв. мм.

Не менее удобным считается инструмент ПКВк-10, но он применяется для более мелких сечений. После обжима коннектор имеет прямоугольную, а не трапециевидную (как в прошлом случае) форму.

Плюсы инструмента — надежность и удобство пользования, но даже с ним бывают «проколы» в виде некачественного обжима (этот нюанс стоит контролировать при выполнении работы).

Какой наконечник выбрать

Перед началом обжима необходимо правильно выбрать наконечник. Стоит помнить, что наконечники бывают различных видов — разная толщина гильзы, разный диаметр входного отверстия. Причем это бывает у наконечников одного сечения, но разных class=»aligncenter» width=»788″ height=»455″

Поэтому не всегда одной и той же матрицей, можно опрессовать 2 разных наконечника под провод одинакового сечения. Кроме этого, количество опрессовок гильзы также может отличаться. Если вы хотите добиться качественного соединения, которое надежно прослужит вам годами, воспользуйтесь следующими рекомендациями.

Люфт может быть и он допустим, но он должен быть минимальным.

Если материал наконечника алюминий, то здесь с выбором попроще. Подбираете наконечник того же сечения, что и сечение провода. Ориентироваться можно по надписям на лопатке контактной части.

А вот если материал изделия медь, то возникают определенные сложности. Но и здесь есть несколько решений.

• существуют ГОСТ-овские таблицы, по которым можно подобрать нужный тип. Но это не совсем удобно, т.к. необходимо четко знать и различать классы гибкости жил, да и таблицы эти у вас не будут под рукой.
• замерить диаметр жилы обыкновенным штангенциркулем. После чего сравнить его с диаметром внутренней части хвостовика наконечника. Сделать это можно тем же штангенциркулем, либо по надписям на лопатке.

Третья цифра в сокращении ТМ-35-8-9 как раз и будет тем самым необходимым диаметром. То есть, если диаметр жилы который вы замерили, оказался равным 8,5мм, то самым подходящим наконечником будет именно с маркировкой ТМ-35-8-9.

Заметьте, что диаметр жилы должен быть чуть-чуть меньше, но никак не больше диаметра хвостовика.

Материал изготовления наконечника и гильз должен быть одинаковым с материалом изготовления провода или кабельной жилы. Алюминиевые провода соединяйте с помощью алюминиевых гильз и наконечников. Медные с медными. Иначе коррозийных процессов не избежать.

Если нужно соединить алюминиевый наконечник с медным контактом (на выключателе или рубильнике), используйте алюмо-медный наконечник или подкладывайте алюмо-медные шайбы.

Для стыковки медных и алюминиевых жил кабеля есть специальные алюмо-медные гильзы.

Медные наконечники

Наиболее прочной деталью считается та, которая изготовлена из меди. Более дешевым вариантом является латунный наконечник. Многие, кто покупал эти детали, наверняка сталкивались с большим количеством цифр на упаковке. Чаще всего цифры обозначают:

• сечение провода;
• диаметр контактного стержня;
• внутренний диаметр хвостовика.

Есть еще несколько видов наконечников, и чтобы разобраться, что они из себя представляют необходимо разбираться в маркировке:

1. Маркировка «ТА» обозначает, что изготовление детали происходило из трубчатого алюминия.
2. «СИП» обозначает, что наконечник является изолированным самонесущим соединителем с кольцевой пластиной.

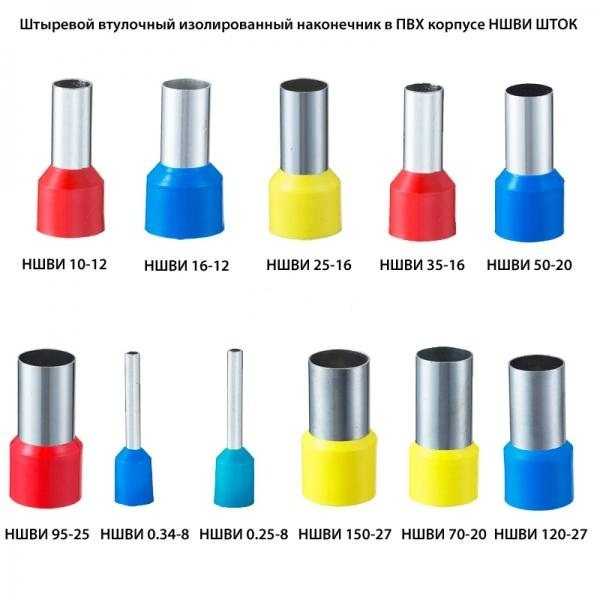

3. Штыревой втулочный элемент обозначаются, как «НШВИ».
4. Наиболее распространенной маркировкой считается обозначение «ТМЛ-10». Цифра обозначает диаметр провода, а также диаметр контактного стержня.

Особенности работы с изолированными штыревыми и другими наконечниками

Особенностью работы с наконечниками НШВИ является то, что они не предназначены для опрессовки жестких одножильных электрических проводов. Такие не будут держаться после обжимки сравнительно мягкой оболочкой. При этом гибкий многожильный кабель после обжима клещами держится крепко, а контакт получается плотным.

НШВИ можно обжать даже такими клещами, без храповика

Интересно, что сразу брать зачищенный провод и опрессовывать НШВИ не стоит. Требуется гильза из мягкого металла, которой сначала обжимается жила. Конечно, можно ее проигнорировать, что и делает большинство даже профессиональных электромонтеров, однако надежность в этом случае снижается. К гильзам мы еще вернемся, а сейчас рассмотрим инструмент, который нужен для выполнения подобной работы.

Необходимый для работы инструмент

Крайне важно правильно подобрать пресс-клещи для опрессовки наконечников, типоразмер которых подойдет под выбранные изделия. Они бывают пяти видов:

• ручные (ПК2, ПК2М) предназначены для жил сечением до 10 мм². Такие используют для бытовых нужд;
• ручные усиленные (ПК1, ПК2М) подойдут для кабеля диаметром до 50 мм²;
• гидравлические ручные – аналог ПК2, но такими обжимать электропровод значительно легче;
• для промышленных нужд используют более мощное оборудование, такое как ручной пресс, помогающий оконцевать кабели до 240 мм²;
• гидравлический пресс с педалью либо электроприводом, способным обжать жилу в 300 мм².

Процесс обжимки несложен. На изображении все его этапы

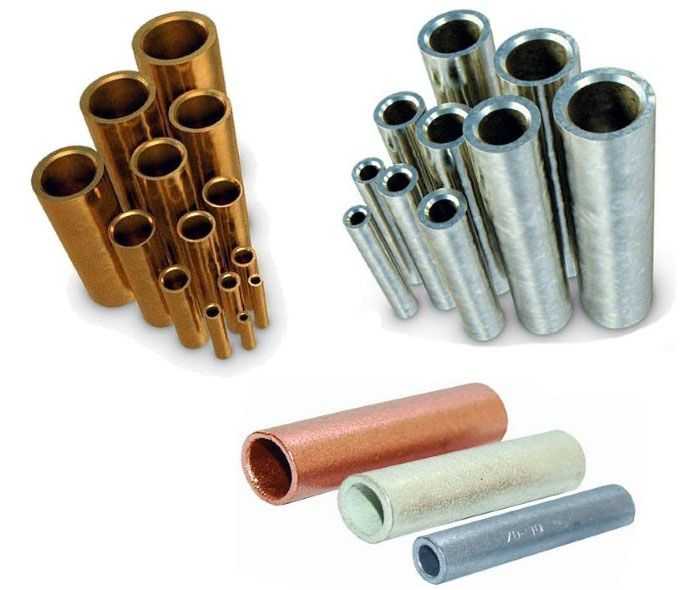

Гильзы для проводов под опрессовку: когда они применяются

Иногда нет необходимости применять наконечник, а требуется опрессовка проводов гильзами. Они могут быть двух видов – ГМЛ (гильза медная луженая) или ГАО (гильза алюминиевая омедненная). Выбор зависит от материала изготовления кабелей.

Полезно знать! При соединении алюминиевых проводов желательно применение кварцевазелиновой пасты. Она препятствует протеканию процесса окисления.

Подобным образом обжимают и витую пару. Разница лишь в матрицах

Действия по подготовке к опрессовке

Как и при любой работе, перед опрессовкой нужно выполнить некоторые действия. Для начала жилу нужно зачистить на нужное расстояние. Выполнить это можно как обычным ножом, так и стриппером (второй вариант предпочтительнее).

Далее жилы туго скручиваются и вставляются в наконечник или гильзу

Обратите внимание, что туго скрученный электропровод имеет немного меньший диаметр. Это нужно учитывать при выборе изделий для опрессовки

Пресс-клещи комплектуются разными матрицами под различные размеры и формы

У каждых клещей есть набор матриц, соответствующих различным размерам проводов и способу обжимки.

Как обжимается провод: некоторые правила

Стоит сказать о некоторых нюансах производства подобной работы. Кабель в наконечнике или гильзе следует плотно удерживать, чтобы он не сместился во время обжима. Обязательно следует убедиться, что матрица на пресс-клещах подходит под диаметр изделия. Если все в порядке можно приступать к обжимке. Храповый механизм поможет сделать это без труда. Он не дает клещам ослабиться. Если опрессовка пошла не так, как задумано, механизм нужно разблокировать. Как уже догадался читатель, особых сложностей это не представляет.

Последствия невнимательного и неаккуратного отношения к обжимке кабеля

Опрессовка кабелей двойным наконечником: как это сделать

Эта работа практически не отличается от предыдущей. Исключением является то, что вместо одного провода в изделие для обжимки вставляется два. При этом сам обжим производится матрицей на размер большей, чем требуется. К примеру, при необходимости обжать 2 жилы, сечением 4 мм² используется матрица 6 мм².

Двойные НШВИ – когда требуется обжать 2 жилы

Опрессовочный инструмент

Крепящийся к жилам наконечник методом опрессовки является несъемным соединением, поэтому при подключении к другому электрооборудованию иным способом его придется отрезать. Процесс опрессовки – это своеобразный обжим втулки с жилами внутри. Для этих целей используется специальный инструмент – пресс клещи. Они комплектуются набором матриц под разные диаметры наконечников.

Пресс клещи производят разных модификаций, а некоторые модели предназначены для выполнения двух видов работ:

• самыми распространенными и удобными в работе являются универсальные пресс клещи. Они способны выполнять двойную функцию: зачистку изоляции с провода и опрессовку втулки. Причем кроме НШВИ, пресс клещи справятся с другими типами наконечников;
• иногда пресс клещи оборудуют регулировочным механизмом, контролирующим усилие обжима. Это устройство позволяет избежать случайного пережатия втулки;
• пресс клещи с шарнирами увеличивают прижимную силу инструмента, что облегчает процесс ручного обжима;
• очень удобны в работе пресс клещи с храповым механизмом. Он препятствует разжиманию инструмента до окончания опрессовки. Часто бывает так, что разжатый случайно инструмент ослабляет недожатую втулку в матрице, и она проворачивается. Следующее прижимание матрицей может не совпасть с канавками от предыдущей опрессовки, что создаст плохой обжим.

Вообще, каждый специалист подбирает себе пресс клещи индивидуально. Ведь от удобства инструмента зависит качество и скорость работы.

Основные типы наконечников под опрессовку

Существуют разные типы наконечников для применения с проводами разных модификаций и сечения. Рассмотрим самые популярные из них:

медные наконечники. Используются для работы с медными проводами. Они делаются из цельнотянутых трубок. С одной стороны располагается прижимная часть, а с другой стороны трубчатое отверстие для провода. Наконечники этого типа применяются для установки электроприборов, подключения вводно-распределительных устройств и для заземления;

Изделия из меди

алюминиевые. Для жил из алюминия применяются наконечники из такого же материала. С одного конца находится контактная лопатка с отверстием, а другой трубчатое отверстие. Жилы соединяются с наконечником методом опрессовки специальным инструментом. Предварительно изделие смазывают кварцевазелиновой смазкой, что защищает от окисления;

Алюминиевый элемент

алюмо-медные. В распределительных устройствах могут применяться медные шины, для которых подходят алюмо-медные наконечники. В них посадочная трубка выполнена из алюминия, а контактная лопатка из меди. Изделия выполняются методом фрикционной диффузии или способом газодинамического напыления. При этом напыление из меди покрывает изделие сверху, что позволяет обеспечить стойкий контакт;

Комбинированный вариант

болтовые. Эти наконечники крепятся при помощи зажимного болта. В этом случае опрессовка не нужна, так как болт является частью наконечника. Затяжка выполняется гаечным ключом.

Виды, их достоинства и недостатки

На данный момент на рынке электрических товаров представлено довольно большое количество наконечников НШВИ для одножильных и многожильных проводов из меди, алюминия. Наиболее популярными являются:

• медные. Наконечники для многожильных проводов. Это цельная медная капсула. Одна из ее сторон сплющена, а другая имеет отверстие для крепления на болт. Она имеет две разновидности: без покрытия с маркировкой ТМ и луженая с маркировкой ТМЛ. Вместе с аббревиатурой указывают величину поперечного сечения и диаметр отверстия проводника под обжим. Таким типом можно обжимать провода от 2,5 до 240 мм². Луженые трубки используют для соединения узлов повышенной стойкости к коррозии;
• медные с контрольным окном. Эти наконечники пользуются меньшей популярностью, и многие специалисты не сталкиваются с ними за весь период работы. Отличить их от обычных просто — в маркировку добавляют букву «О». С виду они похожи на обычные, но обладают контрольным окошком, через которое происходит наблюдение;
• алюминиевые. Идеально подходят для опрессовки жил кабелей, которые изготовлены из алюминия. Маркируются они аббревиатурой «ТА», а по внешнему виду схожи с медными образцами. Поперечное сечение, для которого используются такие наконечники, начинаются с 16 мм²;
• штыревые изолированные. Это своего рода втулка, которая предназначена для вставки оголенного провода в гильзу и последующего обжима с помощью специальных клещей.

Алюминиевые НШВИ для крупных сеченийВажно! Не стоит использовать для обжима пассатижи или молоток. Опрессовка осуществляется специальными пресс-клещами

Они изготавливаются различных видов: гидравлические для проводов большого сечения и ручные для кабелей меньшего диаметра.

На практике такие виды различают редко. Обычно НШВИ делят на одинарные и двойные. Основное преимущество второго вида заключается в том, что можно отпрессовать сразу два многожильных провода. Такие наконечники используют вместо проволочных перемычек для подачи тока на выключатели автоматического типа. Двойные гильзы применяются для кабелей, которые входят в одно гнездо электрического прибора. Одинарные отличаются тем, что имеют пластиковый фланец. Очевидно, что они предназначены для одного провода.

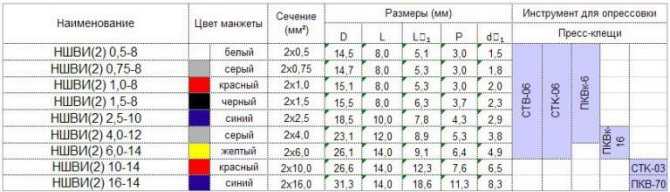

Таблица с описанием основных характеристик

Преимущества НШВИ:

• наконечники обеспечивают защиту токовой жилы от механических и электрических повреждений;
• НШВИ позволяют на долгое время надежно зафиксировать провод. Никакая обмотка изоляционной лентой с ними не сравнится;
• наконечники, которые изготавливаются с манжетами разных цветов, могут маркировать отпрессованные проводники;
• НШВИ двойного типа в разы облегчают прокладку пары кабелей к одному зажиму.

Вам это будет интересно Особенности кабеля frls

Обратите внимание! Главный недостаток заключается в том, что подбирать наконечник необходимо под определенное сечение. Если использовать больший или меньший диаметр, то могут возникнуть серьезные проблемы с безопасностью

Преимущество НШВИ в их универсальности

Инструмент для установки

Кабельные наконечники держатся на проводе за счет силы упругости. В трубку заводятся оголенные проводники, обжимаются. Обжим наконечников для проводов происходит при помощи пресс-клещей, которые называют еще кримпер. Часто можно услышать название «обжимник». Пресс-клещи могут быть механическими и пневматическими.

Пресс-клещи КВТ ПКВк-16у (74594). Предназначены для втулочных наконечников НШВ и НШВИ от 0,25 мм² до 16 мм² и НШВИ2 от 0,5 мм² до 6 мм²

В быту однозначно применяют механические, так как пневматика — слишком дорогое удовольствие. Заметим, что выбрать даже механический обжимник непросто. Разброс цен от нескольких сотен рублей до пятнадцати—двадцати тысяч. Понятное дело, что для дома не нужны слишком дорогие модели. В то же время необходимо чтобы они могли обжимать наиболее распространенные диаметры проводников. Поэтому в первую очередь смотрим, с какими сечениями проводов работает инструмент. Обычно градация идет такая: от 0,25 мм² до 6 мм², далее — от 6 мм² до 16 мм². Но можно найти и модели с более широким «захватом» — от 0,5 мм² до 10 мм². Вот этот инструмент для домашнего электрика как находка. Больше чем 10 квадратов провода в домашней проводке используют очень редко.

Два самых распространенных типа клещей для опрессовки наконечников

Механические клещи для обжима втулочных (гильзовых) наконечников популярны двух видов: с пружиной или со сменными плашками. Пружинные, в свою очередь, могут делать обжим в виде четырехугольника или шестигранника. У моделей со съемными плашками их вообще может быть великое множество — под разные типы наконечников. Шестигранные хороши с наконечниками импортного производства, в виде четырехугольника хорошо обжимают отечественные.

Форма плашки выбирается под тип устанавливаемого наконечника

Выбирать пресс-клещи для обжима наконечников надо по размеру проводов, с которыми будете работать. Обычно этот параметр указывается прямо в названии, так как именно он во много определяющий.

Нюансы конструкции и характеристики

Наконечник НШВИ, как правило, имеет следующие особенности:

• В процессе изготовления применяется медь типа М1;
• Верхний порог напряжения составляет 690 В;
• Поверхность соединителя подвергается электролитическому лужению;
• Габариты коннекторов рассчитаны для подключения одного кабеля (монтаж осуществляется с учетом сечения);
• Изоляция выполняется с применением полипропилена, в составе которого отсутствуют галогены;
• Изолирующий элемент отличается высокой термической стойкостью — он выдерживает температуру до 105 градусов Цельсия;
• Втулочные коннекторы КВТ изготавливаются в одном цвете и имеют общий стандарт DIN. Это сделано для того, чтобы исключить трудности в процессе монтажа. Кроме того, цвет подобран с учетом маркировки DIN 462228, ч. 4.
• Проводник обжимается сверху медной втулки;
• Манжета НШВИ имеет коническую форму, что исключает проблемы в процессе ввода многожильного провода во внутреннюю часть втулки.

Характеристики изделий представлены ниже.

Изолированные разъемы

Тип: РПИ-П

Разъемы плоские изолированные «папа» с ПВХ манжетой

Тип: РПИ-М

Разъемы плоские изолированные «мама» с ПВХ манжетой

Тип: РППИ-М

Разъемы плоские полностью изолированные «мама» в ПВХ корпусе

Тип: РШИ-П

Разъемы штекерные изолированные «папа» с ПВХ манжетой

Тип: РШИ-М

Разъемы штекерные изолированные «мама» с ПВХ манжетой

Тип: РПИ-О

Разъемы плоские ответвительные изолированные с ПВХ манжетой

Тип: ВРПИ-П

Виброустойчивые плоские разъемы «папа» с ПВХ манжетой

Тип: ВРПИ-М

Наконечник вилочный изолированный с нейлоновой манжетой

Тип: РПИ-П-НТ

Разъемы плоские «папа» с гибридной изоляцией

Тип: РПИ-М-НТ

Разъемы плоские «мама» с гибридной изоляцией

Тип: РПИ-П(н)

Разъемы плоские полностью изолированные «папа» в нейлоновом корпусе

Тип: РПИ-М(н)

Разъемы плоские полностью изолированные «мама» в нейлоновом корпусе

Тип: Ответвитель ОВ

Ответвитель используется для быстрого ответвления от главной токонесущей магистрали.

Тип: Ответвитель ОВ-Т

Ответвитель используется для быстрого ответвления от главной токонесущей магистрали.

Тип: РФИ-М(н)

Разъемы флажковые изолированные «мама» в нейлоновом корпусе.

Тип: РПИ-П-Т

Разъемы плоские «папа» с термоусаживаемой манжетой.

Тип: РППИ-М-Т

Разъемы плоские «мама» в термоусаживаемом корпусе.

Тип: ВРШИ-П(н)

Виброустойчивые разъемы штекерные «папа» в нейлоновом корпусе.

Тип: ВРШИ-М(н)

Виброустойчивые разъемы штекерные «мама» в нейлоновом корпусе.

Тип: РП-М / РП-П

Разъемы плоские под двойной обжим по жиле и изоляции.

Медные кабельные наконечники и гильзы ПРАЙС-ЛИСТ

Тип: ТМ

Наконечники медные нелуженые (ГОСТ)

Тип: ТМЛ

Наконечники медные луженые (ГОСТ)

Тип: ТМЛ

Наконечники медные луженые (DIN)

Тип: ТМЛс

Наконечники медные луженые «КВТ»

Тип: ТМЛ-У

Наконечники медные с узкой лопаткой

Тип: ТМЛ(2)

Наконечники медные с двумя отверстиями

Тип: ТМЛc(90°)

Наконечники угловые медные луженые

Тип: ТМЛc(45°)

Наконечники угловые медные луженые

Тип: ПМ

Наконечники медные луженые под пайку

Тип: ПГ

Наконечники медные под пайку

Тип: ОГ (ОГУ) СГ

Наконечники медные, глухие, закрепляемые опрессовкой

Тип: НШП

Наконечники медные, штифтовые, под опрессовку (DIN)

Тип: ГМ

Гильзы медные нелуженые

Тип: ГМЛ

Гильзы медные луженые (ГОСТ)

Тип: ГМЛ

Гильзы медные луженые (DIN)

Нюансы работы с НШВИ

Если используется многожильный кабель, то рекомендуется купить наконечник НШВИ. Этот вид не используется для оконцовки провода с одной жилой.

Опрессовка многожильного кабеля выполняется следующим образом:

• необходимо выбрать сечение провода и марку наконечника. Жилы должны входить свободно со стороны юбки;
• тип наконечника следует подобрать с некоторым запасом. Провод с сечением 1,25 мм опрессовывается наконечником от 1,5 кв. мм, а сечение юбки составляет до 2,5 кв. мм.

Вариант НШВИ

Необходимые инструменты

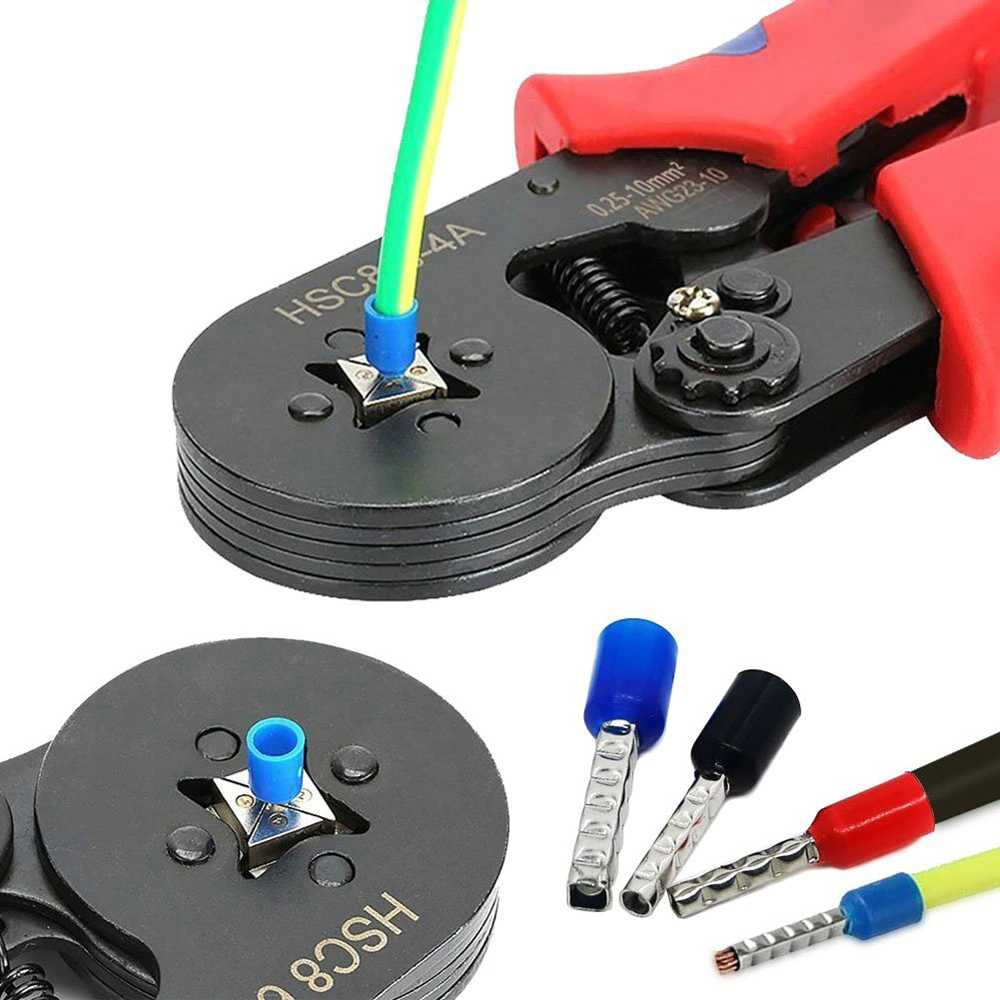

Опрессовка осуществляется специальным инструментом, который позволяет создать необходимое усилие. Пользуются популярностью следующие инструменты:

• пресс клещи для опрессовки наконечников ПК2 и ПК2М применяются для оконцевания жил с сечением до 10 кв. мм;
• инструмент марки ПК1 и ПК1М является более мощным вариантом ручных клещей;
• гидравлические клещи позволяют выполнить опрессовку провода до 10 кв. мм;
• в промышленном производстве используется ручной пресс. Он подходит для проводов до 240 кв. мм;
• гидравлический пресс с электроприводом применяется для кабеля до 300 кв. мм.

Разновидности инструментов Пресс-клещи с шарнирами усиливают нажим инструмента, что позволяет облегчить процесс ручного обжима. Особым удобством отличаются приспособления с храповым механизмом. Они предотвращают разжимание инструмента до завершения процедуры.

Как обжать провод без инструментов можно посмотреть в данном видеролике:

Гильзы для проводов под опрессовку

Не во всех устройствах или приборах применяются кабельные наконечники — существует еще оконцовка гильзой. Для кабелей с жилами из меди применяются гильзы с маркировкой ГМЛ, что означает медная луженая гильза. Для проводов из алюминия подходит марка ГАО. Это гильза закрытого типа из алюминия. Если требуется выполнить соединение с соединением элементов меди и алюминия, то применяется сплав.

Гильзы для опрессовки

Подготовка к опрессовке

Прежде чем наконечник надеть на жилу, необходимо выполнить определенную подготовку:

• очистите необходимый промежуток провода от изоляции. Для этого можно использовать специальный инструмент;
• жилы скрутите рукой и поместите их в наконечник со стороны юбки.

Важно правильно выбрать сечение жилы, что обеспечить легкий вход в гильзу наконечника. Зачистка проводов

Зачистка проводов

Как обжать провод

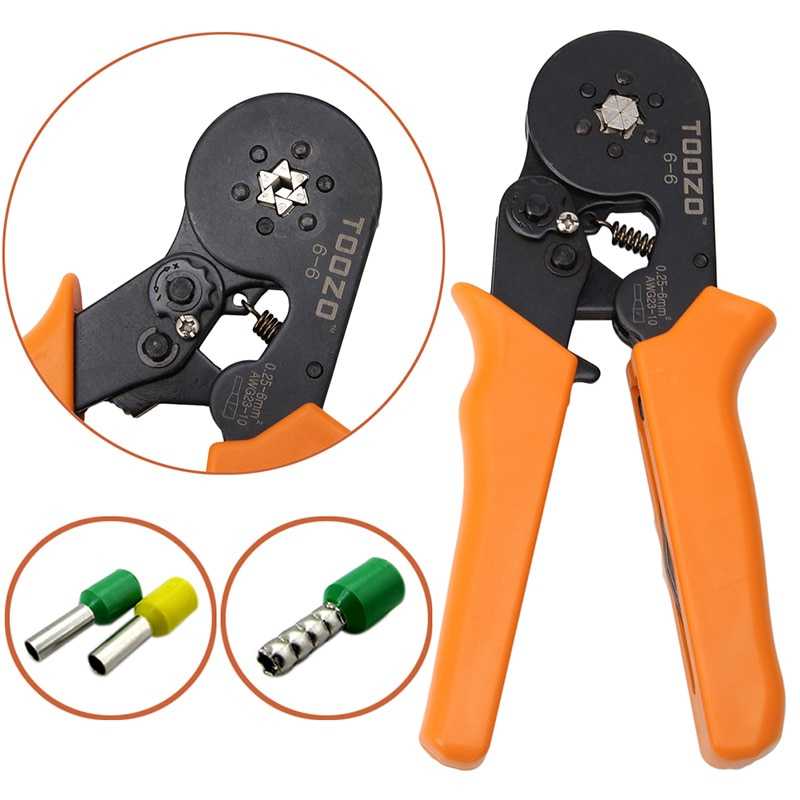

После подбора подходящих наконечников и проводов понадобится специальный инструмент. Пресс-клещи напоминают пассатижи, в конце которых есть специальная матрица, куда устанавливаются наконечники и не изолированный участок кабеля. Это приспособление позволяет обеспечить давление наконечника равномерно со всех сторон

Особое внимание стоит уделить типу кабеля, который бывает многожильным или с монолитной жилой

Опрессовка многожильных проводов

Обжим одинарного наконечника

Чтобы сделать качественный обжим рекомендуется соблюдать следующие рекомендации:

• чтобы жилы не выпали из гнезда, проводник следует фиксировать при размещении в матрице инструмента;
• опрессовка выполняется клещами до тех пор, пока не подключится храп механизм, позволяющий блокировать инструмент от разжима;
• если фиксация проводится ручным способом, то контроль производится потягиванием руки. Если обжим качественный, то установка будет плотной без перемещений;
• можно применять инструмент двухконтурного обжима. Оконцовка выполняется с помощью сжимания изолятора и втулки в гнездах с разным диаметром;
• в завершение нужно проверить прочность контакта, немного натягивая элементы.

Обжим одинарного провода

Обжим двойного наконечника

Подключение двух проводников фазе осуществляется на одном контакте. При установке модульных автоматов они соединяются при помощи специальных перемычек. На один контакт приходится пара кабелей.

В этом случае рекомендуется применять НШВИ для двух проводов. Вот некоторые особенности монтажа:

• внутрь манжета устанавливается сразу два провода;
• выполнять обжим лучше пресс-клещами. При опрессовке двойного наконечника лучше использовать матрицу с сечением 6 кв. мм.

Обжим наконечников силового кабеля

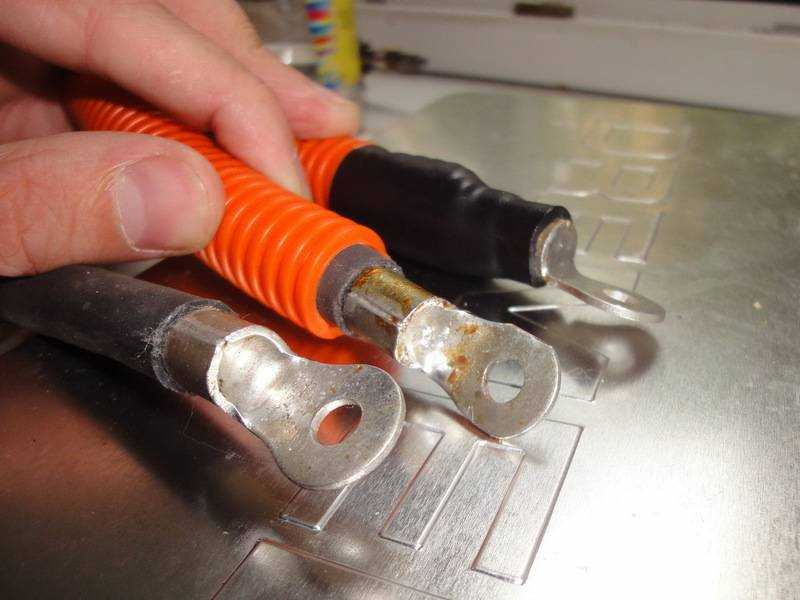

Для опрессовки силового кабеля рекомендуется использовать луженый медный наконечник, который защищен от окисления. При отрезке кабеля край может распушиться и станет больше, чем остальная жила. В этом случае край можно снять на точиле. Кабель следует разворачивать так, чтобы круг убирал лишнее вдоль жилок, но не загибал их.

Не стоит использовать для обжима метод пайки, так как на проводах нельзя применять контакт, выполненный только чистым оловом.

Обжим силового кабеля

Особенности использования наконечников НШВИ

Для изготовления штыревых втулочных наконечников используется электролитическая медь. На тыльной стороне изделия располагается изоляция. Чтобы предотвратить повреждение металла коррозией, медь обрабатывается с помощью гальванического лужения. Размер этих наконечников варьируется в пределах 0,25-150 мм.

При обжиме НШВИ значительно экономится время, что позволяет упростить процесс подключения электротехнических устройств. Наконечники пригодны для бытового использования. Они предназначены для обжима многожильных проводов любого типа. Производители выпускают НШВИ двух видов. Одни наконечники применяются для обжима одного провода, а другие рассчитаны на два.

Изделия маркируются следующим образом:

1. Одинарные – первая цифра маркировки означает размер сечения, а вторая отображает длину контактной части.
2. Двойные – цифра «2» в скобках указывает, что данный наконечник предназначен для сращивания двух проводов, а следующее число означает, каков размер сечения каждого из них.

Размеры обжимных наконечников НШВИ бывают от 0,25 до 150 мм

Желательно, чтобы размер хвостовика в наконечнике был немного больше, чем сечение провода, т. е. его оголенных жил. Так, для кабеля 1,25 мм следует приобрести НШВИ сечением 1,5 мм.

Основные правила обжима проводов наконечниками втулочного типа

Качественно соединить провода с помощью наконечника можно и в домашних условиях, не имея профессиональных навыков и знаний. Для этого нужно придерживаться основных правил:

1. Правильно подобрать тип и размер наконечника для проводов под обжим.
2. Тщательно и правильно зачистить жилы.
3. Использовать в работе только специализированный инструмент.
4. В точности соблюдать технологию обжима.

Обычно изоляция на проводе снимается с учетом размера контактной части наконечника. После зачистки конец жилы должен совпадать с краем втулки. Чтобы этого добиться, к длине очищенного участка нужно прибавить 2-3 мм

Очень важно правильно подобрать размер наконечника. Чтобы не ошибиться, нужно ориентироваться по цветовой маркировке, в которую окрашены изолирующие манжеты

Для опрессовки проводов втулочными наконечниками необходимо использовать только специальные инструментыДля опрессовки проводов втулочными наконечниками необходимо использовать только специальные инструменты

Существуют некоторые тонкости в работе с изолированными соединителями. Обязательно нужно проследить, чтобы изоляционный материал на проводе до упора заходил внутрь манжеты и полностью перекрывался ею.

Подготовительные работы выполняются в следующем порядке:

1. Жилы срезаются строго перпендикулярно.
2. Чтобы снять изоляционный слой с жил, необходимо учитывать размер хвостовика и прибавки.
3. Если жилы медные, с их поверхности необходимо убрать оксидную пленку. Для этого оголенный участок обезжиривается, после чего смазывается вазелином технического назначения.
4. Если форма жил секторная, придется их скруглить.
5. Если жилы провода изготовлены из алюминия, этот металл нужно зачистить до блеска. После этого оголенный участок обрабатывается кварце-вазелиновой смазкой, которая предотвратит появление оксидной пленки.
