Сравнение вл-35кв и влз-35кв. строительство влз высоковольтным сип-3

Сравнение РМК-20 и РДИП-10

Мультикамерный разрядник РМК содержит в себе все положительные свойства своего предшественника — длинно-искрового разрядника РДИП.

РМК применим:

• для высоковольтных линий с любыми видами опор: металлическими, железобетонными,  деревянными;
• с любыми видами изоляторов: штыревыми, натяжными, подвесными, фарфоровыми, стеклянными, полимерными;
• с любым типом проводов, как изолированными, так и неизолированными;

Срок службы РМК – не менее 30 лет, гарантия производителя – 5 лет.

В дополнение к приведенным выше достоинствам РМК (по сравнению с РДИП) имеет  еще несколько конкурентных преимуществ:

• Вес и габариты РМК значительно меньше, чем у РДИП, это упрощает его транспортировку и хранение.
• Малые габариты и конструкция способствуют легкому монтажу, даже под напряжением, при использовании специального кронштейна крепления и зажима на проводе (на ВЛ 6 кВ с неизолированным проводом – без зажима).
• Возможность эксплуатации на ВЛ 6 кВ, 10 кВ, 15 кВ и 20 кВ.
• Значительно снижены ветровые и гололедные нагрузки.
• Имеет защиту от посадки птиц на изделие, т.е. исключает возможность нарушения искрового промежутка.
• Улучшена координация с изолятором даже при нарушении воздушного промежутка.
• Гашение сопровождающего тока до 1,2 кА;
• Низкая стоимость.

Таблица сравнения РДИП-10 и РМК-20

Характеристики	РДИП-10	РМК-20
Импульсное 50%-ное разрядное напряжение, кВ (чем оно меньше, тем лучше координация разрядника с изолятором, даже при нарушении воздушного промежутка)	100	85
Возможность использования на ВЛ 6-10-15-20 кВ	6-10	6-10-15-20
Сопровождающий ток, который может погасить разрядник, А	600-800	1200
Выдерживаемый импульсный ток 8/50 мкс, не менее, кА	20	20
Возможность использования на ВЛ с СИП или голым проводом, на всех видах опор и изоляции	да	да
Возможность монтажа под напряжением	нет	да
Масса изделия, кг	2,55	1,00
Объем упаковки (10 шт. в коробке), м. куб.	0,16	0,02
Компактная жесткая конструкция, наименее подверженная нарушению воздушного промежутка в процессе эксплуатации	нет	да
Степень загрязнения по ГОСТ 9920	IV	IV
Повреждение элементов разрядника при срабатывании	нет	нет
Гарантийный срок, лет	5	5
Срок службы, лет	30	30
Наличие проектов и рекомендаций «НТЦ Электроэнергетики»	да	да
Качество (Сертификаты и Декларации, Россия)	да	да
Контроль качества и испытания каждого изделия на производстве	да	да
Стоимость	РМК дешевле

РМК-20 прошел все необходимые испытания и сертифицирован. С начала 2009 года на ВЛ установлено более 100 000 изделий РМК-20.

Возможные модификации РМК, РМКЭ

• РМК-20-IV-УХЛ1
• РМК-10-IV-УХЛ1/АВ
• РМК-10-И-III-УХЛ1
• РМКЭ-10-IV-УХЛ1 для защиты ВЛ от отключений и повреждений, возникающих в результате воздействия индуктированных перенапряжений, обратных перекрытий и прямых ударов молнии.
• PМКЭ-20-IV-УХЛ1
• РМКЭ-35-IV-УХЛ1

Промежуточная опора

На промежуточных опорах по прямым участкам или с поворотом не более 15 градусов, для крепления цельного провода СИП-3 применяется полимерный изолятор PSI 42RD.

Аналог от Ensto SDI84.1M24

Верхняя шапка изолятора полностью диэлектрическая.

При этом сам СИП вяжется не простыми проволоками, а диэлектрическими спиральными вязками PLDT 3R (Sicame).

Или CO 35-120, SO 115-216 (Ensto).

За счет того, что в изоляторе и вязках отсутствуют металлические части, существенно снижается вероятность повреждения провода из-за трекинга.

На опорах с углом поворота от 15 до 90 градусов, в комплекте с изоляторами SDI90 используются поддерживающие зажимы SO 181.6

Натуральная мощность и пропускная способность ЛЭП

Натуральная мощность

ЛЭП обладает индуктивностью и ёмкостью. Емкостная мощность пропорциональна квадрату напряжения, и не зависит от мощности, передаваемой по линии. Индуктивная же мощность линии пропорциональна квадрату тока, а значит и мощности линии. При определённой нагрузке индуктивная и ёмкостная мощности линии становятся равными, и они компенсируют друг друга. Линия становится «идеальной», потребляющей столько реактивной мощности, сколько её вырабатывает. Такая мощность называется натуральной мощностью. Она определяется только погонными индуктивностью и ёмкостью, и не зависит от длины линии. По величине натуральной мощности можно ориентировочно судить о пропускной способности линии электропередачи. При передаче такой мощности на линии имеет место минимальные потери мощности, режим её работы является оптимальным. При расщеплении фаз, за счёт уменьшения индуктивного сопротивления и увеличения емкостной проводимости линии, натуральная мощность увеличивается. При увеличении расстояния между проводами натуральная мощность уменьшается, и наоборот, для повышения натуральной мощности необходимо уменьшать расстояние между проводами. Наибольшей натуральной мощностью обладают кабельные линии, имеющие большую емкостную проводимость и малую индуктивность.

Пропускная способность

Под пропускной способностью электропередачи понимается наибольшая активная мощность трёх фаз электропередачи, которую можно передать в длительном установившемся режиме с учётом режимно-технических ограничений. Наибольшая передаваемая активная мощность электропередачи ограничена условиями статической устойчивости генераторов электрических станций, передающей и приёмной части электроэнергетической системы, и допустимой мощностью по нагреву проводов линии с допустимым током. Из практики эксплуатации электроэнергетических систем следует, что пропускная способность электропередач 500 кВ и выше обычно определяется фактором статической устойчивости, для электропередач 220—330 кВ ограничения могут наступать как по условию устойчивости, так и по допустимому нагреву, 110 кВ и ниже — только по нагреву.

Характеристика пропускной способности воздушных линий электропередачи

Uном, кВ	Длина линии, км	Предельная длина при кпд = 0.9	Число и площадь сечения проводов, мм2	Натуральная мощность Р нат МВт	Пропускная способность
По устойчивости	По нагреву
МВт	в долях Рнат	МВт	в долях Рнат
10(6)	5	1	2,1
20	8	1	7,5
35	20	1	15
110	80	1	30	50	1,67
220	150-250	400	1х300	120-135	350	2,9	280	2,3
330	200-300	700	2х300	350-360	800	2,3	760	2,2
500	300-400	1200	3х300	900	1350	1,5	1740	1,9
750	400-500	2200	5х300	2100	2500	1,2	4600	2,1
1150	400-500	3000	8х300	5300	4500	0,85	11000	2,1

Цена

Стоимость строительства линий электропередач (ЛЭП), определяются согласно постановления Региональной энергетической комиссии г. Москвы от 27.12.2012 г. No. 421, как компенсация затрат для ОАО МОЭСК на строительство 1 км ЛЭП.

Не стоит думать, что линии электропередач

располагают как удобно или как хочется. Существуют очень жесткие требования к соблюдению стандартов.Строительство ЛЭП и монтаж производится исключительно на основе множества государственных стандартов и документов, которые обязывают выполнять все правила безопасности при выполнении электромонтажных работ. Специалисты должны быть высококвалифицированными и владеть комплексными знаниями в области электротехники.

Необходимо помнить, что есть четкие стандарты, такие как длина пролета, расстояние проводов до земли, которые необходимо соблюдать. К примеру, промежуточный пролет между опорами колеблется между 30-50 м, в зависимости от типа опор, климата района, и других условий. Стрела провиса зависит от тех же условий, что и пролет.

1.2. Основные проектные решения.

Для энергообеспечения производственного цеха, проектом предусматривается строительство отпайки от существующей опоры ВЛ-6 кВт №21.

Отпайку выполнить изолированным проводом, марки СИП3-1х50 на типовых железобетонных опорах СВ105-5, согласно типового проекта Л56-97.

В месте подключения установить устройство ответвления от существующей опоры (УОП).

Для обеспечения потребителей требуемым напряжением -0.4кв, в центре электрических нагрузок установить комплектные трансформаторные подстанции КТПК (ВК)-630/6/0,4 с площадкой обслуживания. От КТПК проложить КЛ-0.4кВ, кабелем ВВГ по кабельной эстакаде до Сущ. ЩР.

Выполнить заземляющее устройство (ЗУ) КТПК и станций управления ЭЦН.

ЗУ используется одновременно для распределительных устройств высшего и низшего напряжений.

Для энергообеспечения молочно-конфетного цеха, проектом предусматривается строительство отпайки от существующей опоры ВЛ-6 кВ №21 до РУ-6 кВ сущ. ТП.

Монтаж РМК-20 на штыревой изолятор

Разрядник своим креплением устанавливается непосредственно на штырь под изолятором. Причем кронштейн изначально должен быть слегка ослаблен для возможности регулировки его положения.

Угол смещения разрядника относительно оси провода должен находиться в пределах 30 градусов.

Также регулируется расстояние от кронштейна до нижней юбки изолятора — 30мм. Делать это лучше всего с помощью шаблона.

После регулировки болты кронштейна можно затягивать. Усилие затяжки 25Нм.

Между проводом СИП-3 и наконечником РМК-20 должен быть воздушный промежуток фиксированной величины. Для этого на провод монтируется универсальный зажим.

Для ВЛЗ с проводами СИП-3 зажим имеет прокалывающий шип.

Универсальный зажим затягивается в горизонтальном положении.

Далее чтобы отрегулировать воздушный зазор, слегка откручиваете болтовое крепление и отводите разрядник в нужную сторону. Величину воздушного промежутка между концевым сферическим электродом и зажимом на СИП-3 прощу всего выставить по шаблону.

Этот зазор должен быть в следующих пределах:

для ВЛ-6-10кв — 40-60мм

для ВЛ-20кв — 50-70мм

Обратите внимание, что изгибать разрядник без ослабления его кронштейна запрещается. Иначе можете повредить внутренний армирующий элемент

Подвод СИП в дом

Если согласно техническим условиям прибор учёта электроэнергии должен быть установлен внутри помещения, то для ввода кабеля в дом можно использовать два варианта. Первый способ предполагает использование СИП для прокладки по фасаду здания и ввода внутрь. Второй метод предусматривает переход с самонесущего изолированного провода на кабель ВВГнг до ввода в дом. Недостатком первого варианта является относительно низкая огнестойкость изоляционной оболочки СИП, поэтому вводить такой кабель в деревянные строения не рекомендуется. Недостатком второго варианта является наличие перехода от кабеля одного типа к проводу другого вида. Представители энергоснабжающей организации могут запретить использовать соединения до прибора учёта электроэнергии.

Проблему решают следующими способами:

1. Для повышения пожарной безопасности ввод СИП в дом выполняют с использованием специальных гофрированных рукавов, металлических или пластиковых труб, предварительно обработав их поверхность материалом в виде краски или пасты, устойчивой к высоким температурам и открытому огню.
2. Чтобы не было прямого соединения двух кабелей разного вида, на фасаде здания устанавливают устройства защиты. К ним подводят изолированный провод, а от них протягивают другой кабель по фасаду, заводят внутрь дома и подключают к прибору учёта электроэнергии. Для защиты автоматических выключателей используют специальный бокс.

Какой вариант использовать решают на месте. Преимуществом первого способа является отсутствие устройства защиты, нуждающегося в дополнительной защите и обслуживании. Преимуществом второго метода является обеспечение высокого показателя огнестойкости без необходимости использования дополнительных защитных материалов, а также защита места прохода кабеля через стену дома автоматическим выключателем. В этом случае устанавливать дополнительное средство защиты до прибора учёта электроэнергии не потребуется.

{SOURCE}

Воздушные линии

Формируются воздушные линии

по согласованному проекту с использованием:

• проводов;
• траверс;
• арматуры;
• опор;
• изоляторов;
• разрядников;
• грозозащитных тросов;
• секционирующих устройств;
• вспомогательного оборудования;
• систем заземления.

В проектировании ВЛ важными являются практически все моменты: подбор кабельной продукции, выбор места установки опор и трассы прохождения проектируемой линии, выбор типа опор, конструктивной разновидности столбов, расчет длины провесов, учет подготовки фундамента под опоры.

После строительства линий требуется выполнить подключение проводов к вводам в подстанции, распределительные устройства, здания к установленным токоприемникам. Мы обязательно учитываем данные мероприятия и осуществляем каждый этап.

Больше фото здесь

«Монтаж трансформаторной подстанции 160 кВт в Новой Москве.»

149 кВТ Подробнее

«Электроснабжение складских корпусов. Новое технологическое присоединение к сетям ПАО «МОЭСК»»

200 кВТ Подробнее

3.2. Ремонт

3.2.1. Ремонт рекомендуется производить в сроки,
устанавливаемые в зависимости от технического состояния линии с периодичностью
не реже одного раза в 6 лет (для ВЛИ на деревянных опорах) и не реже одного
раза в 12 лет (для ВЛИ на железобетонных опорах).

3.2.2. При ремонте выполняются все виды работ по техническому
обслуживанию, намечавшиеся на год проведения ремонта.

3.2.3. Ремонтные работы должны производиться по
технологическим картам. При выполнении ремонтных операций, связанных с
проводом, необходимо тщательно следить за сохранением целостности изолирующего
покрытия жил и принимать меры, исключающие его повреждение. Порядок проведения
отдельных видов работ при ремонте приведен в разд. 4 настоящей Типовой
инструкции.

3.2.4. По завершении ремонта производится приемка
выполненных работ; визуально проверяется целость изолирующего покрытия жил
проводов; в случае обнаружения повреждения на поврежденный участок
накладывается в два слоя изолирующая клейкая лента, а при необходимости участок
провода заменяется новым; составляется акт приемки.

3.2.5. При техническом надзоре за сооружением,
реконструкцией или ремонтом ВЛИ 0,38 кВ эксплуатационный персонал должен
выявлять допущенные отступления от проекта линии, дефекты и добиваться их
устранения.

Особое
внимание следует обращать на сохранность изоляции проводов, правильность
установки и целость натяжных, поддерживающих, соединительных, ответвительных и
других видов зажимов, наличие и целость защитных кожухов. 3.2.6. Рекомендуемый перечень приспособлений и
инструмента для технического обслуживания и ремонта ВЛИ 0,38 кВ приведен в
приложении 1; перечень специальных приспособлений, устройств и инструмента для
монтажа и ремонта СИП приведен в приложении 2

Рекомендуемый перечень приспособлений и
инструмента для технического обслуживания и ремонта ВЛИ 0,38 кВ приведен в
приложении 1; перечень специальных приспособлений, устройств и инструмента для
монтажа и ремонта СИП приведен в приложении 2

3.2.6. Рекомендуемый перечень приспособлений и
инструмента для технического обслуживания и ремонта ВЛИ 0,38 кВ приведен в
приложении 1; перечень специальных приспособлений, устройств и инструмента для
монтажа и ремонта СИП приведен в приложении 2.

3.2.7. Техническое обслуживание и ремонт ВЛИ 0,38 кВ с
совместной подвеской проводов проводного вещания и линий связи следует
производить с соблюдением требований Правил
и .

Классификация проводов СИП

На современном рынке, провод сип представлен следующими классификациями:

1. система с неизолированной несущей сталеалюминевой жилой (СИП-1);
2. системы с изолированной несущей жилой (СИП-2);
3. самонесущие изолированные конструкции (СИП-3, СИП-4, СИП-5).

Рассмотрим более детально каждый из выше представленных кабельно-проводниковых продукций.

Провод СИП-1: основные характеристики и достоинства

Данные системы довольно редко применяются при монтаже воздушных линий, поскольку имеют высокую стоимость, низкую эффективность (технические характеристики) и их довольно сложно монтировать. Провод данной марки конструктивно изготавливается из одного или трехжильного (при трехфазной системе электроснабжения) токоведущего проводника который по всей протяженности линии окутывает неизолированную нейтраль.

Что касательно технических характеристик, то данное изделие способно продолжительно выдерживать температуру до 70° или же кратковременно температуру 125°. Если же температура выше указанных пределов, полиэтилен, который выступает в качестве изоляционного материала плавится тем самым вызывая короткое замыкание между неизолированным и изолированными проводниками.

Согласно требованиям ПУЭ и ГОСТ 50462–2009 данные изделия имеют одинаковую толщину токоведущих фазных проводников, а несущий неизолированный провод изготовлен таким образом, чтоб выдерживать высокие механические нагрузки.

СИП-2: основные достоинства, особенности и технические характеристики

Данный класс кабельно-проводниковой продукции в отличии от СИП-1 имеет изоляцию абсолютно всех жил (в том числе и нейтрали). Если рассматривать конструкционное исполнение, кабель СИП с номером 2 также состоит из 1-го или 4-х токоведущих фазных жил и одного изолированного нулевого проводника. При этом сечение фазных и нулевого проводников может отличатся (например, 4х25 + 1х35)

У провода СИП 2 характеристики следующие:

• изоляция выполнена из сшитого полиэтилена (светостабилизированного);
• номинальной сечение жил от 16 до 120 мм²;
• максимально допустимая температура токопроводящих проводников в длительном режиме составляет 90 °С;
• максимальная допустимая температура в режиме к.з. не должна превышать 250 °С;
• номинальный ток составляет от 105 (1х16) до 340 А (3х120);
• срок службы данной марки составляет 25 лет.

СИП-3: особенности и описание

СИП-3 — это самонесущий изолированный провод, который способен передавать электроэнергию на большие расстояния. В данных системах все жилы полностью изолированы, а крепление к опорам происходит с помощью специальных анкерных зажимов, которые надежно закрепляют нулевую несущую жилу.

Данные системы состоят из 1 или 4 токоведущих проводников и предназначены для монтажа в высоковольтных линиях (до 20 кВ). Конструкция нулевой жили в СИП-3 представляет собой несколько десятков жил (в зависимости от сечения) которые скручены вокруг центральной стальной проволоки.

Основное преимущество данной конструкции от 2-х предыдущих — это более низкая стоимость, поскольку здесь не применяется именно сталеалюминевый сплав.

СИП-4 и СИП-5: характеристики, описание и достоинства

Провод СИП класса 4 и 5 практически ничем не отличаются кроме материала изготовления изоляции. Что это значит? В качестве изоляции фазных и нулевого проводника в СИП-4 применяется термопластичный полиэтилен, который демонстрирует идеальные характеристики в регионах с холодным и умеренным климатами. Благодаря данной изоляции провод способен выдерживать жару до +50 °С и холод до –60 °С.

Толщина изоляции в изделиях с номенклатурой СИП-4 составляет от 1.2 до 1.7 мм. Это позволяет выдерживать температуру до 80° в длительном режиме и 135° в течении 5 секунд при возникновении токов короткого замыкания.

Что касается СИП-5, то его можно назвать модернизированной версией СИП-4. Основное отличие между этими моделями — тип изоляции. Так провод СИП с номером 5 изготавливается из светостабилизированного сшитого полиэтилена, который выдерживает температурный режим от 130 °С при длительном нагреве и 250 в краткосрочном при возникновении к.з.

Описание и виды СИП

Самонесущий электропровод состоит из нескольких изолированных друг от друга жил (переплетенная между собой алюминиевая проволока). При прокладке новых линий по ГОСТу Р 52373-2005 требуется использовать самонесущий кабель. По новым правилам ПУЭ эти кабели рекомендуется применять для подключения потребителей электричества.

На сегодняшний день существуют такие виды СИП:

• СИП-1. Это четырехжильный кабель, используемый в трехфазных электросетях напряжением до 1000 В. Причем три его жилы рассчитаны на подключение фаз (изолированы друг от друга), а четвертая (нулевая) идет без оплетки и имеет стальную сердцевину. Производят также кабель СИП-1А, в котором нулевая жила заизолирована.
• СИП-2. В этом кабеле все жилы заизолированы. Область применения у него такая же, как у описанного выше кабеля.
• СИП-3. Это одножильный провод с полиэтиленовой изоляцией. Благодаря стальной сердцевине он отличается высокой прочностью. Его используют в электросетях до 35 кВ.
• СИП-4. Это четырехжильный кабель с полиэтиленовой изоляцией, рассчитанный на ЛЭП до 1000 В. В нем нет жилы со стальным сердечником. Его часто используют для выполнения ответвлений от основной ЛЭП на дачах и в частном секторе.
• СИП-5. Он включает две и более заизолированных жилы, при этом все они без стального сердечника. Этот кабель используют в электросетях до 1000 В.

Анкерная опора ВЛЗ

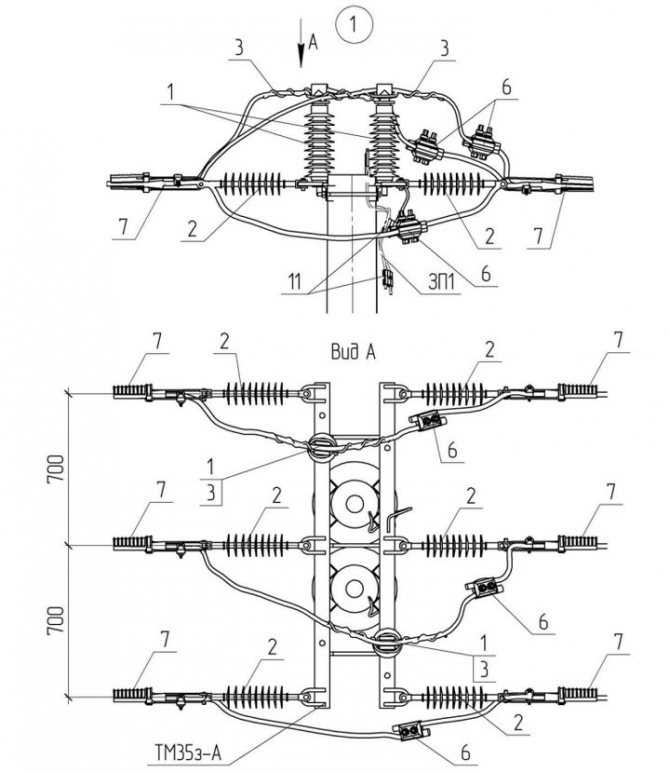

Траверса анкерной опоры может выглядеть следующим образом:

Провод натянут через полимерный изолятор PSI42CC. Крепление осуществляется с помощью анкерного зажима PA4595P.

Аналог композитного изолятора для натяжного крепежа от Ensto — SDI.90350

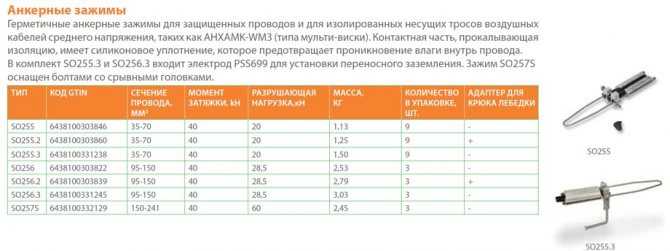

Анкерный зажим SO 256 или SO 255.

Благодаря клиновому зажиму, нагрузка от провода не воспринимается в какой-то одной точке, что было бы критично для изоляции. Она распределяется по всей длине провода в зажиме.

Нормативные тяжения в проводах должны быть не более значений представленных в таблице ниже (для других марок данные те же самые, что и для СИП-3):

Если провод на анкерной опоре не цельный, то соединять его друг с другом нужно герметичными прокалывающими зажимами. Например марки TTDC AT45401.

Или от Ensto — SLW26 и SLW27.

Именно герметичными, а не влагозащищенными. Если конец провода выходит наружу зажима, его нужно герметизировать колпачком.

Буквы AT в сокращенном названии зажима от Сикам — это антитрекинговая система. Благодаря ей, происходит выравнивание эл.поля в самом герметичном зажиме.

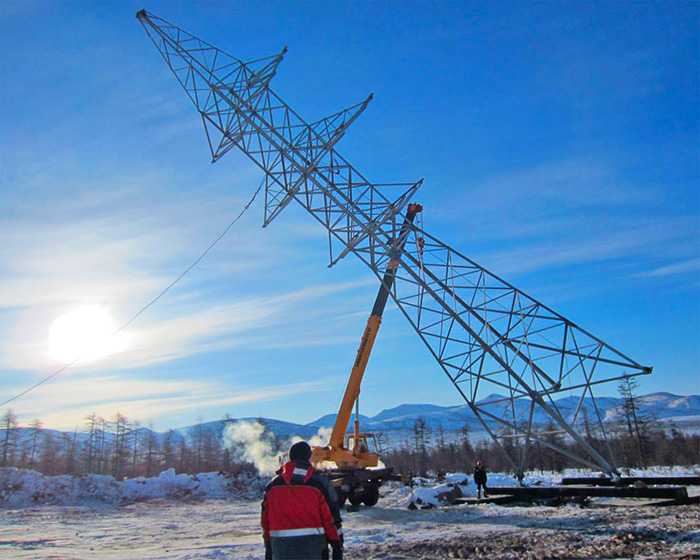

Монтаж ЛЭП

Если монтаж ЛЭП

осуществляется «под тяжением», то обеспечиваются следующие преимущества:

• исключается нагрев кабеля, вызываемый повреждениями поверхности;
• исключается появление радиопомех;
• отсутствует либо сокращается коронный эффект;
• отсутствует необходимость вмешательства в окружающую природную среду;
• повышается скорость, экономичность выполнения мероприятий;
• увеличивается безопасность работ.

Больше фото здесь

«Монтаж КТП-160 кВА в Дмитровском районе «под ключ»»

130 кВТ Подробнее

«Электроснабжение промышленной зоны. Выполнение ТУ ПАО «МОЭСК» 130 кВт»

130 кВТ Подробнее

ВАЖНО! На местности, имеющей населенные пункты, жилые объекты, необходимо выполнять заземление ЛЭП, защищающее линии от атмосферных перенапряжений. Заземление оборудуется на опорах, имеющих ответвления к вводам на объект (здание, сооружение), а также на концевых столбах линий с ответвлениями

СИП до распределительного щитка

Прокладка ответвлений от основной линии электропередачи к частному дому или другому строению потребует от владельца дополнительных затрат в виде планирования, подготовки документов и заключения договора на электрификацию участка. В случаях, когда ближайшая опора линии электроснабжения расположена дальше, чем 25 м от запланированного щитка распределения и учёта электроэнергии, потребуется установка дополнительных опор за счёт владельца. Выгоднее всего будет оборудовать щиток на самой опоре, а подводку электричества на участок провести под землёй в траншее.

Согласно нуждам домовладельца, можно провести как однофазную линию, так и трёхфазную. С учётом планируемой нагрузки нужно подобрать подходящее сечение провода. На этих участках обычно используют СИП-2А или более мягкие провода марок СИП-4 и СИП-5 без несущей жилы со стальным сердечником. Арматура позволяет не только крепить провод к зданию, но и вести небольшие участки линии прямо по фасаду.

Монтаж этого участка лучше всего доверить специалистам компании, снабжающей потребителей электричеством в вашем регионе. Они обязаны будут подписать акт об электрификации и опломбировать счётную аппаратуру. В любом случае такое подключение придётся согласовывать с энергоснабжающим предприятием.

Преимущества использования СИП

По сравнению с голыми ЛЭП у самонесущего изолированного провода просто масса преимуществ:

высокая надежность

Из-за сплошной изоляции, исключены межфазные короткие замыкания и последующие обрывы провода. Соответственно на линии уже не будет наблюдаться такой печальной картины как многочисленные счалки в пролетах.

можно применять опоры меньших габаритных размеров

Например, вместо опор СВ-110 и СВ-95 брать стойки СВ-85. Или вообще использовать деревянные.

расстояния от СИП до зданий и сооружений уменьшены по сравнению с голыми ВЛ-0,4кв

Соответственно появляется больше вариантов использования ЛЭП в плотной жилой застройке.

• реконструкцию эл.сетей можно проводить с одновременной подвеской СИП на высоковольтных ЛЭП, существующих ВЛ-0,4кв, а также линий связи. Все это дает заметную экономию на опорах.
• обеспечение большей безопасности не только для персонала обслуживающего СИП, но и для потребителей, птиц и животных

меньшие потери при передаче электроэнергии благодаря малому индуктивному сопротивлению

К примеру, для провода сечением 70мм2 индуктивное сопротивление у СИП, меньше почти в 4 раза!

меньшая пожароопасность. Отсутствуют схлесты, значит нет искр при коротких замыканиях.

применяя специальный комплект инструмента можно обслуживать СИП под напряжением, не прерывая подачу эл.энергии потребителям

для надежной эксплуатации не требуется сплошная вырубка деревьев в охранной зоне ЛЭП. Даже при монтаже новой линии габариты просеки значительно уменьшаются в размерах.

безаварийная работа при соблюдении правильного обслуживания от 30 лет и более

доступность прокладки СИП по фасадам зданий

нет лишних затрат на траверсы, изоляторы, крюки, колпачки, хомуты к траверсам

безопасность работ вблизи линий СИП сторонних механизмов

Вероятность того, что автокран работающий в охранной зоне ЛЭП коснется стрелой проводов и окажется под напряжением минимальна.

Деревянные опоры ВЛ

Деревянные опоры ВЛ все еще имеют распространение в странах, располагающих лесными запасами. Достоинствами дерева как материала для опор являются: небольшой удельный вес, высокая механическая прочность, хорошие электроизоляционные свойства, природный круглый сортамент. Недостатком древесины является ее гниение, для уменьшения которого применяют антисептики.

Для ВЛ напряжением 20 и 35 кВ, на которых применяют штыревые изоляторы, целесообразно применение одностоечных свечеобразных опор с треугольным расположением проводов. На воздушных ЛЭП 6 —35 кВ со штыревыми изоляторами при любом расположении проводов расстояние между ними D, м, должно быть не меньше значений, определяемых по формуле

где U — напряжение линии, кВ; — наибольшая стрела провеса, соответствующая габаритному пролету, м; Ь — толщина стенки гололеда, мм (не более 20 мм).

Для ВЛ 35 кВ и выше с подвесными изоляторами при горизонтальном расположении проводов минимальное расстояние между проводами, м, определяется по формуле

Стойку опоры выполняют составной: верхнюю часть (собственно стойку) — из бревен длиной 6,5…8,5 м, а нижнюю часть (так называемый пасынок) — из железобетона сечением 20 х 20 см, длиной 4,25 и 6,25 м или из бревен длиной 4,5…6,5 м. Составные опоры с железобетонным пасынком сочетают в себе преимущества железобетонных и деревянных опор: грозоустойчивость и сопротивляемость гниению в месте касания с грунтом. Соединение стойки с пасынком выполняют проволочными бандажами из стальной проволоки диаметром 4…6 мм, натягиваемой при помощи скрутки или натяжным болтом.

Анкерные и промежуточные угловые опоры для ВЛ 6 — 10 кВ выполняют в виде Аобразной конструкции с составными стойками.

Траверсы для СИП 10кВ

1. Своеобразной «золотой серединой», наиболее часто применяющейся при прокладке большинства высоковольтных линий, считается траверса ТМ-1 – несмотря на множество модификаций, часть которых будет рассмотрена ниже. Конструкция траверсы максимально упрощена – стойка из металлопрофиля, уголок и три арматурных штыря для размещения изоляторов. Тип крепления – одинарный. Использование данного типа траверсы допускается только на пересечённой местности, вдали от населённых пунктов. Может обрабатываться антикоррозийным покрытием – цинковым либо лаковым. Для крепления изделия к корпусу опоры используется стандартный технический хомут;
2. вторая по популярности модель – ТМ-3. Модификация стандартной высоковольтной траверсы. Представляет из себя металлическую стойку, вдвое меньшую по высоте, но вдвое длиннее, с шестью арматурными штырями. Тип крепления – двойной. Может выходить в стандартном и климатическом исполнении. Разрешается использование в населённой местности при наличии изолированных проводов. Крепится к опоре при помощи стандартного хомута.

1. траверса ТМ-5 имеет отличную от двух предыдущих конструкцию в виде уголка из металлического профиля, снабжённого четырьмя штырями под изоляторы – благодаря такой форме её используют на угловых и анкерных опорах. Тип крепления – одинарный. Отличается крайне малым весом. Производится в двух вариантах исполнения – стандартном и коррозиестойком. Допускается использование как на пересечённой, так и в населённой местности при наличии изоляции на кабелях. Крепление производится при помощи обычных хомутов или скоб;
2. схожей конструкцией обладает и модель ТМ-6 – однако отличается наличием четырёх петель для осуществления подвесного типа соединения при условии наличия изоляции на кабеле. Имеет вдвое меньшее количество арматурных штырей – всего два. Используется только на пересечённой местности; выходит в стандартном и климатическом исполнении. При монтаже траверсы на опору используется один из двух вариантов хомута, в зависимости от её типа: для железобетонных конструкций СВ-105 и СВ-110 используются соответственно стандартный и модернизированный хомуты Х-1 и Х-42, для деревянных опор – скобы с антикоррозийным покрытием.
