Обзор датчика протечки воды xiaomi aqara

Как узнать о том, что дома прорвало трубу до того, как соседи снизу проклянут вас всеми известными способами? Датчик протечки XiaoMi Aquara Water sensor

Я немножко параноик.

Ладно, не немножко. Я из тех людей, которые переживают, что не выключили утюг, духовку, что именно в тот час, когда меня не будет дома сорвет шланг со стиральной машинки и нафиг взорвется бойлер.

И не важно, что живу я на 1 этаже, именно воды и ее разрушительной вездесущьности я боюсь как огня. Поэтому мне нужно было сделать так, чтобы на телефон приходило оповещение если вода появилась там, где ее быть не должно. И можно было бы взять ордуинку, 2 провода и написать простенький софт и запитать все от компа… но хотелось, чтобы все было красиво

И можно было бы взять ордуинку, 2 провода и написать простенький софт и запитать все от компа… но хотелось, чтобы все было красиво.

А если хочется красиво — это к XiaoMi

Water Sensor XiaoMi

Не так давно ко мне пришли датчики протечки Xiaomi water sensor для системы умного дома, и о них мы поговорим сегодня.

ТТХ датчика:

Традиционно для XiaoMi за свои деньги мы получим минималистичную белую коробочку, инструкцию и небольшой сенсор, сделанный из приятного и крепкого глянцевого пластика. Чтобы ничего не перепутать сверху на датчике изображена капелька.

Water Sensor XiaoMi
На нижней стороне находятся контакты и крышка отсека с батарейкой. Water Sensor XiaoMi

Как работает датчик протечки?

Тут все просто:

1. Датчик нужно привязать к системе умного дома через шлюз. К шлюзу датчик подключается через протокол связи ZigBee, а уже шлюз работает по Wi-Fi.
2. Нужно настроить протоколы поведения. Самые удачные сценарии — это звуковое оповещение и оповщение на телефон при срабатывании датчика.
3. Установливаем датчик, и надеемся, что купили его зря

Срабатывание датчика происходит при замыкании двух контактов на нижней поверхности. Собственно, когда что-то протекает и образуется лужа на полу — по воде и идет замыкание контактов в датчике.

Проверить его срабатывание можно просто замкнув контакты пальцем, даже плохого проводника будет достаточно для цепи.

Water Sensor XiaoMi

Да, датчик имеет хорошую степень защиты от воды IP67, так что датчик вполне себе многоразовый и в луже он не утонет (и даже в ванне, сын уже проверил)

Для подключения к общей системе нам из сложного понадобится только найти кнопку на датчике. Она у нас скрыта прям за изображением капельки. В остальном — нужно просто следовать рекомендациям приложения MiHome.

Water Sensor XiaoMi

Располагать датчики очень просто — надо только кинуть его в нужное место. Например, у меня три датчика, один под раковиной на кухне, чтобы мониторить фильтры, и по одному в ванных комнатах.

Чтобы датчик не попадался на глаза чаще, чем нужно — его можно спрятать под стиральной машинкой например.

Water Sensor XiaoMi
Пока, ттт, датчик не пригодился, но я уже хватанула адреналина, когда посреди прогулки с етьми телефон начал разрываться от оповещений мол » хозяйка, мы тонем!!!». А это оказался муж, который пришел домой пораньше и обнаружив датчики протечки решил их испытать

Датчик протечки не спасет соседей от того, что у вас сорвет шланг со стиральной машинки или прорвет батарею. Но поможет вам узнать о чп быстрее, а значит значительно уменьшить последствия. Так что однозначно рекомендую Water Sensor XiaoMi к покупке!

Gwalchcaрекомендует

Подключение и настройка

Устройство оснащено кнопкой для настройки взаимодействия со смарт-платформой Mi Home, работающей через приложение. Работа датчика воды Xiaomi Aqara Flood Sensor осуществляется по протоколу передачи данных ZigBee через шлюз управления умным домом. Для подключения к системе следует зайти в приложение и через шлюз или главный экран добавить устройство.

Mi Home — приложение для управления техникой Сяоми.

После выполнения действия нужно найти и активировать иконку гаджета. Появляется инструкция, в которой прописан порядок действий. В центре прибора под значком капли есть кнопка, которую следует нажать и удерживать в течение 5 секунд.

Устройство переходит в режим взаимосвязи и подключается к шлюзу. При этом наблюдается мигание синего света 3 раза подряд. После добавления датчика выбирают помещение, где устанавливается детектор, и задают имя.

Все действия системы прописаны, и запуск выполняется при указанных условиях.

Для построения сценариев автоматизации умного дома Xiaomi у датчика есть 2 электронные логические схемы:

• затопление;
• сухо.

Эти триггеры дают старт сценарию, и в момент обнаружения протечки перекрывается подача воды. Алгоритм действий предусматривает выполнение сценария на умном выключателе и перекрытие электрического клапана.

Этот оптимальный вариант позволяет минимизировать возможный ущерб, нанесенный протечкой воды. Для его реализации требуется электронный клапан или другие его разновидности, устанавливаемые поверх вентилей. Принцип работы клапана заключается в подаче и отключении от питания 220 В.

Для интеграции с системой сетевое напряжение подается через умный выключатель Aqara или смарт-розетку ZigBee. Плагин датчика протечки содержит вкладки сценария и лог, где отражаются настройки и история срабатывания прибора.

В дополнительных опциях предусмотрено оповещение о подключении к шлюзу, которое активирует сигнализацию при обнаружении воды. В этом случае реагирует шлюз, который мигает красным цветом, и запускается сирена.

Во вкладке автоматизации содержится список настроенных сценариев, а в общих настройках можно изменить группу или переименовать устройства. Сирену шлюза во время протечки можно заменить своим рингтоном, который добавляется после отключения оповещения в дополнительных настройках.

Для повторного подключения датчика следует отключить шлюз Gateway от питания, чтобы пропала сеть ZigBee. После этого нужно зажать и не отпускать центральную кнопку, включить шлюз в розетку, дождаться его активации. В приложении добавляют устройство, и после появления таймера синхронизации отпускают кнопку.

Работу датчика можно синхронизировать с другими устройствами умного дома. При определении утечки или погружении под воду включится звуковая сигнализация шлюза, а умная IP-камера автоматически запишет видео.

Немного истории…

В недалеком 2011 году, когда дело дошло до благоустройства моего загородного дома, встал вопрос о водоснабжении. Было принято решение пробурить скважину, и установить готовую систему водоснабжения «Водомет ДОМ» от компании «Джилекс» с функцией автоматического поддержания заданного давления в системе и гидроаккумулятором на 50 литров.

Команда начинает бурить скважину

Сказано — сделано Скважина получилась глубиной в 21 метр. Высокий столб воды и хорошая динамика скважины позволили погрузить насос всего на 9 метров, и этого оказалось вполне достаточно для непрерывной подачи воды со скоростью 55 литров в минуту — заявленная скорость от производителя погружного насоса.

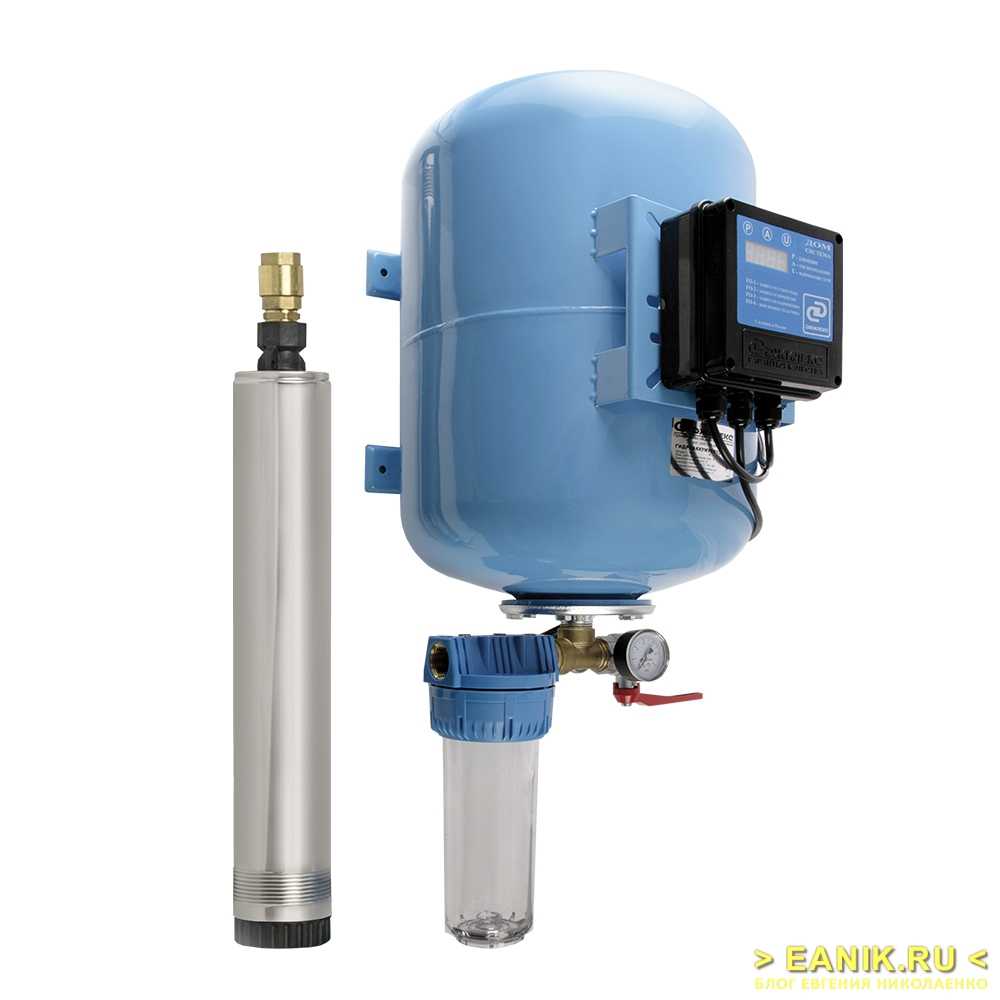

Система «Водомет ДОМ»Фото с сайта www.jeelex-pumps.ru

Спустя некоторое время после установки, наладки и пуска системы водоснабжения, как и было запланировано, в доме появилась сантехника, водонагреватель, стиральная машина и прочие прелести цивилизации. Вода лилась рекой — благо система слива и септик были спроектированы и построены еще на этапе застилки полов в доме.

Также хочется рассказать о том, каким способом фильтруется вода в моей системе. Поэтому, как будет время, я напишу отдельную статью на эту тему.

Подключение в MiHome и создание сценариев.

Все устройства подключаются в программе MiHome по стандартной схеме. На каждое устройство есть инструкция по подключению, главное выбрать из громадного списка правильное

Внимание! Для работы беспроводной кнопки, датчиков и реле необходим шлюз с ZigBee

Датчики протечки лучше называть по комнатам, когда будет приходить уведомление и станет сразу понятно в какой комнате океан.

Подключение датчика протечки.

Подключение беспроводной кнопки.

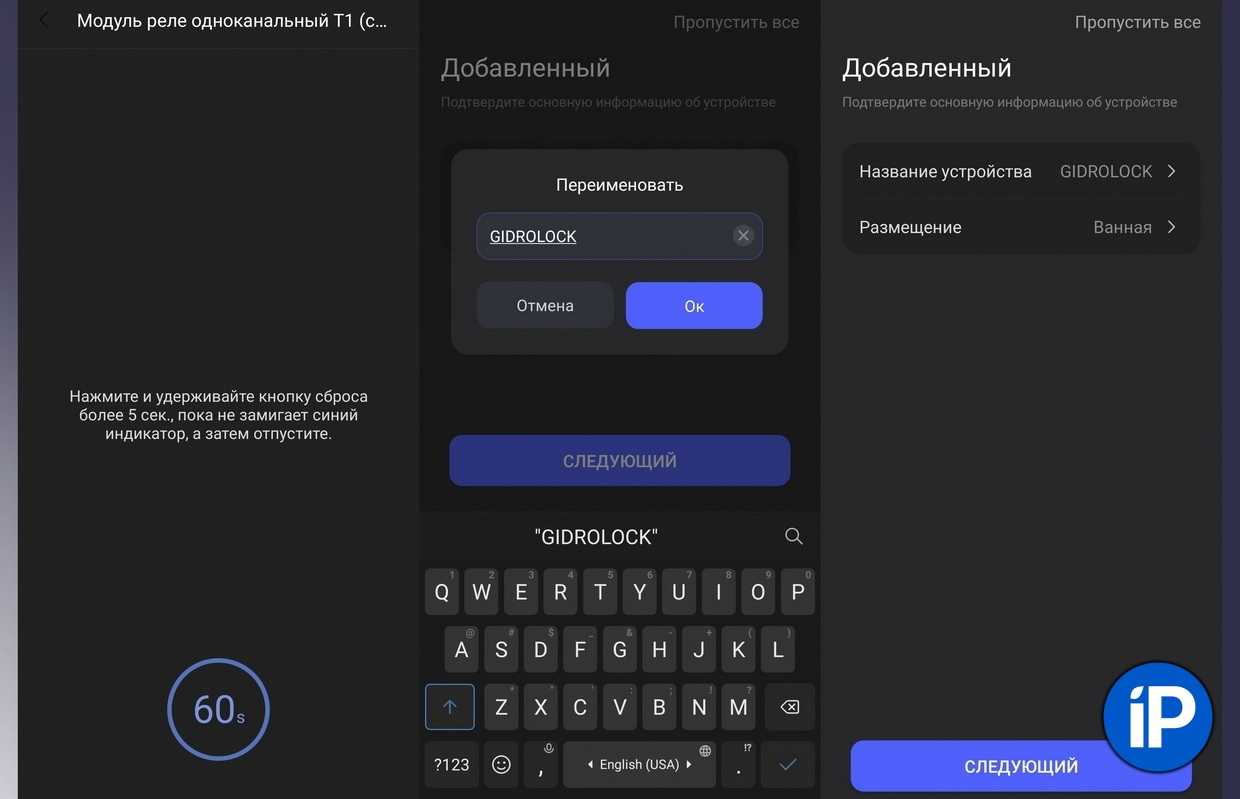

Подключение реле.

Правильный выбор комнаты позволит не потерять датчик среди множества устройств.

Подключение датчика протечки.

В реле необходимо зайти в настройки -дополнительные функции и включить Interlock — это означает, что при включении одного канала выключается другой. Эта функция пропала, заметил только недавно 01.11.2020. — сценарий поправил. Так как электропривод имеет одну линию на включение, а другую на выключение этот режим позволит держать под напряжением только одну линию.

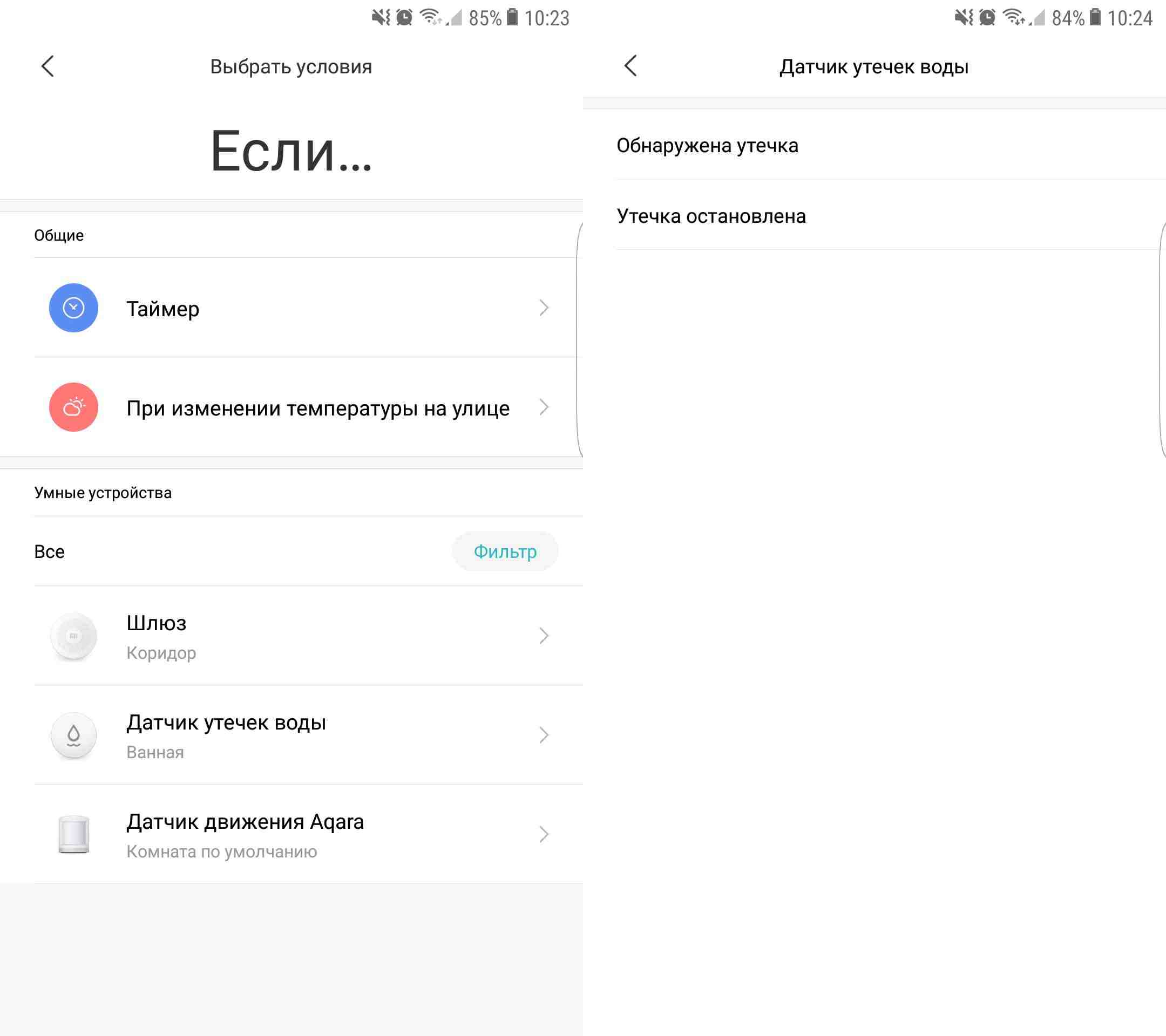

После добавления, идем в меню в датчика протечки и в пункт Автоматизация. Нам нужно создать несколько сценариев.

Сценарии:

• «Произошла протечка». Если Датчик протечки — Обнаружена протечка *выполнить одно из условийЗатем Реле — Выключи 2 линию И Включи 1 линию (закрытие) ИШлюз — Сирена
• «Открыть кран». Если Беспроводной выключатель — Двойное нажатие Затем Реле — Выключи 1 И Включи 2 линию
• «Закрыть кран». Если Беспроводной выключатель — Долгое нажатие Затем Реле — Выключи 2 И Включи 1 линию
• «Защита от закисания вкл». Если Таймер — 4:00 Повтор — Среда Затем Реле — Выключи 2 линию И Включи 1 линию (закрытие)
• «Защита от закисания выкл». Если Таймер — 4:02 Повтор — Среда Затем Реле — Выключи 1 И Включи 2 линию

Основной сценарий для системы — ПРОТЕЧКА. В условии добавляем датчики, а в результате закрыть кран и отправить сигнал на встроенную в шлюз.

Выполнение всех условий означает что вода должна залить ВСЕ датчики, а выполнение одного позволит запустить сценарий если сработает хоть один датчик.

Сценарий «Защита от закисания ВКЛ/ВЫКЛ». В условии выбираем таймер и ставим время срабатывания когда вода не нужна.

Достаточно одного раза в неделю что бы кран не закис.

Полный список сценариев для защиты дома от затопления.

Основной сценарий для системы — ПРОТЕЧКА. В условии добавляем датчики, а в результате закрыть кран и отправить сигнал на встроенную в шлюз.

В сценарии «Произошла протечка» в условие (Если…) можно добавить сколько угодно датчиков , но обязательно поставить *выполнить одно из условий — тогда при срабатывании одного из датчиков кран перекроет воду.

«Защита от закисания вкл» — этот сценарий нужен для нормальной работы крана. Со временем жесткая вода «блокирует» шаровый механизм крана и в нужный час он может не закрыться. Я выбрал время ночью, когда вода не нужна, что бы автоматика закрыла кран и через пару минут открыла.

Видео по сборке

Результат

Получилась простая система защиты от протечек которая не зависит от количества датчиков и их месторасположения. При срабатывании одного из датчиков звучит сирена из колонок на шлюзе, а также приходит уведомление с точным местом протечки. Все это обошлось куда дешевле чем продаваемые готовые комплекты на рынке , а также интегрировано в единую систему умный дом.

Система «СТОП-НАСОС!»

И вот, после повторения школьного курса физики, чтения различной литературы по радиоэлектронике, в марте 2016 года появилась на свет первая система для автоматического отключения насоса при утечке воды, которой позже было присвоено кодовое название «СТОП-НАСОС» На фото ниже продемонстрирован первый опытный образец системы.

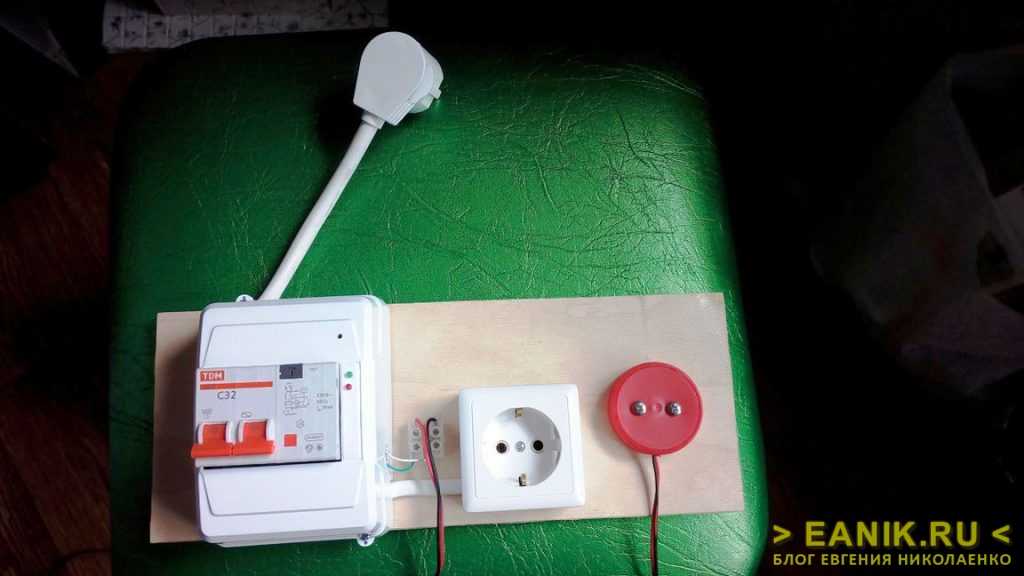

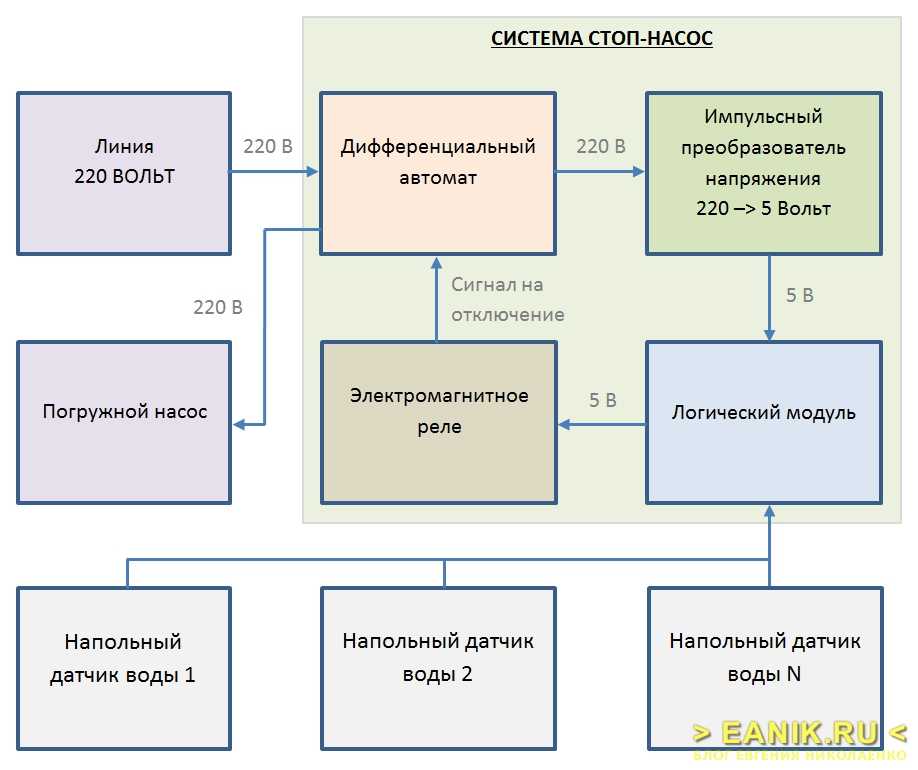

Система «СТОП-НАСОС» модель № 1Принцип действия системы СТОП-НАСОС

Как видно из схемы, при попадании воды на датчик, происходит срабатывание реле, которое посылает команду дифференциальному автомату на отключение. Происходит механический разрыв цепи переменного тока и насос отключается. При этом также отключаются и «мозги» системы, реагирующие на наличие воды на датчиках.

Первый образец системы прошел тщательную проверку и испытания в естественных бытовых условиях, после чего была собрана вторая модификация устройства, имеющая более компактную электронную схему из импортных комплектующих. Второй образец поступил в распоряжение моему знакомому, использующему аналогичную систему водоснабжения. И буквально через 2 недели после подключения система «СТОП-НАСОС» сработала и спасла техническое помещение, расположенное в подвале, от затопления

(Добавлено 16.12.2016: У этого знакомого прям беда - то прорвало соединения между трубами (несколько раз), то колба фильтра треснула, то фланец начал протекать из-за падения давления воздуха в гидроаккумуляторе. И каждый раз срабатывала защита от утечки воды и обесточивала насос! В общем, мое изобретение неоднократно помогло моему знакомому избежать масштабного затопления технического помещения, поэтому можно смело сказать, что система "Стоп-Насос" - это надежная система защиты от затопления :))

Система «СТОП-НАСОС» модель № 2

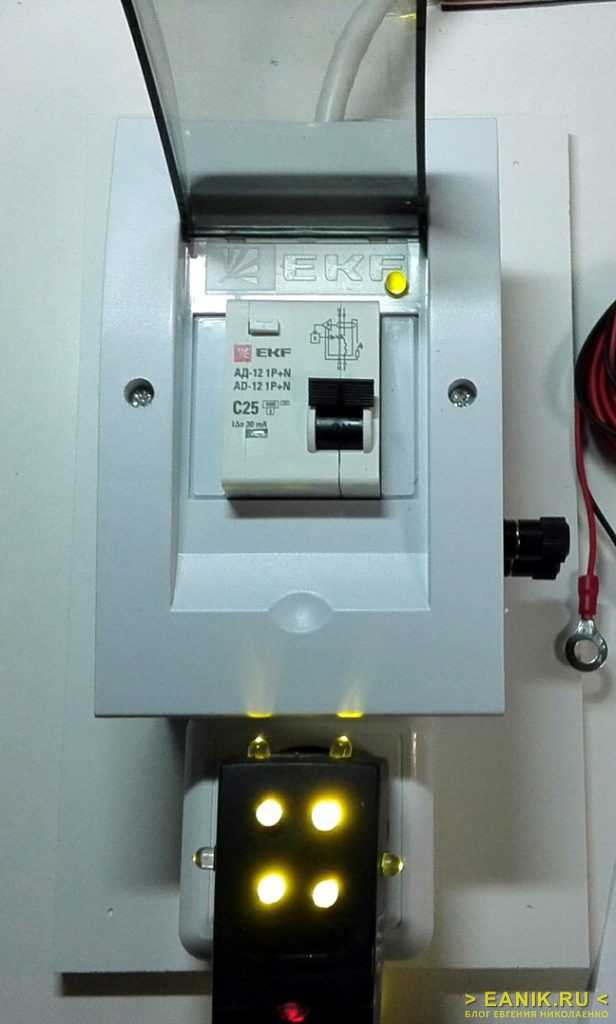

Для себя же я изготовил третий вариант системы «СТОП-НАСОС» со звуковым оповещением. При попадании воды на датчик происходит отключение питания насоса, загорается индикатор красного цвета и звучит монотонная звуковая сирена.

Система «СТОП-НАСОС» модель № 3

В этом варианте элементы конструкции расположены горизонтально.

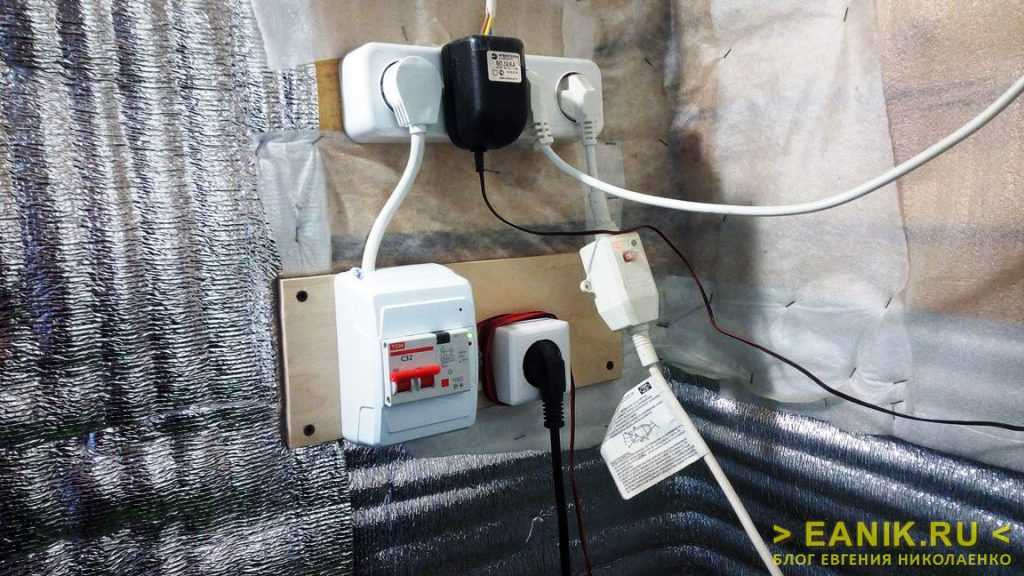

Система «СТОП-НАСОС» установлена в техническом помещении

Добавлено 12.02.2017: в четвертой модели устройства вместо клеммника используется прижимной аудио разъем для подключения датчиков воды. Также вместо пластиковой прижимной планки для фиксации входного кабеля применяется промышленная металлическая скоба.

Система «СТОП-НАСОС» модель № 4

Добавлено 23.06.2017:

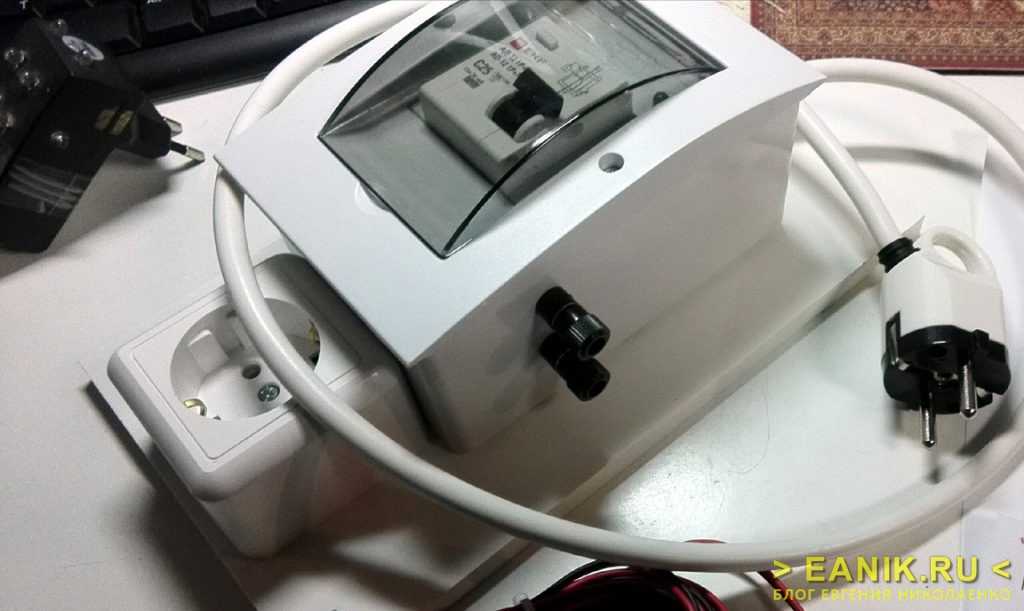

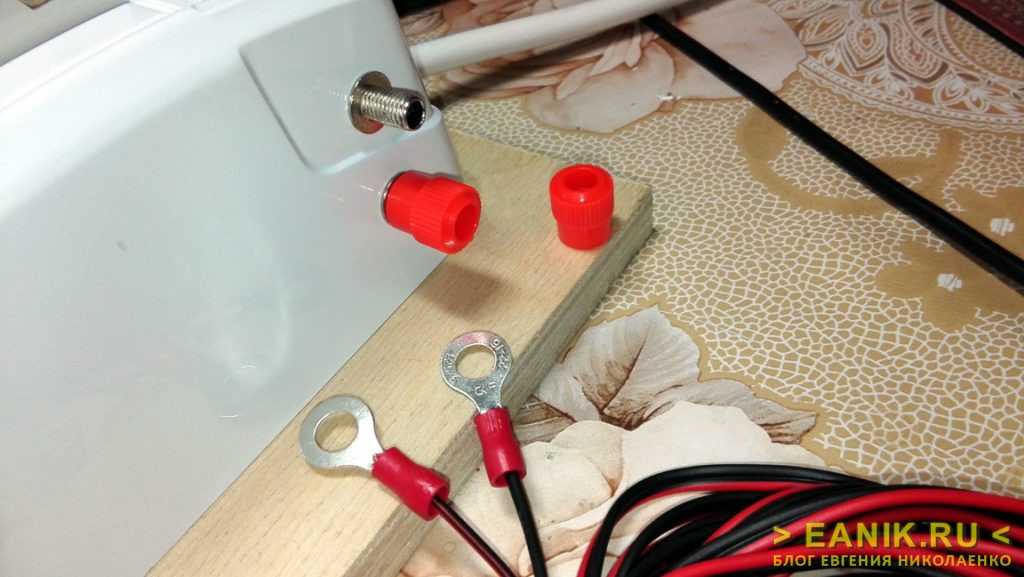

В модели № 5 применил разъем типа "банан", который обеспечивает, пожалуй, самое надежное соединение между датчиком воды и основным модулем системы.

Система «СТОП-НАСОС» модель № 5

Добавлено 07.09.2017: В модели № 6 сочетаются оба варианта подключения датчиков из моделей 4 и 5. Слева на корпусе расположен прижимной разъём, справа - разъём типа "банан". Эта модель была разработана специально для подключения большого количества датчиков воды (4 и более).

Система «СТОП-НАСОС» модель № 6

Добавлено 16.01.2018: Модель № 7 - изготавливается на пластиковом основании (вместо фанеры), содержит звуковой модуль и сигнальный светодиод красного цвета.

Система «СТОП-НАСОС» модель № 7

Добавлено 05.03.2018: В дальнейших модификациях модели №7 прижимная металлическая скоба для фиксации входного провода теперь располагается внутри корпуса, что несколько улучшает внешний вид устройства :)

Добавлено 22.10.2018: Модель № 8 - используется более компактный корпус из пластика очень высокого качества, а также более современный и надежный дифференциальный автомат.

Система «Стоп-насос» модель №8Система «Стоп-насос» модель №8

В настоящее время модель №8 является эталонной, и изготавливается мною в свободное время на заказ для желающих обезопасить себя от возможного затопления.

Датчик воды устанавливается в предполагаемом месте прорыва. Количество подключаемых датчиков не ограничено.

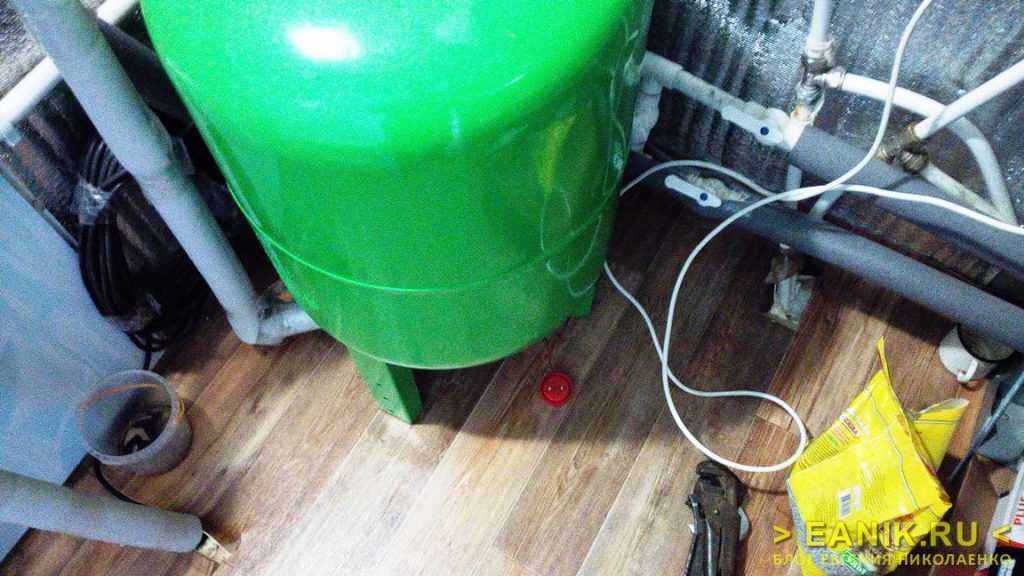

Датчик утечки воды расположен около фланца гидроаккумулятора

Добавлено 02.06.2017:
Как и обещал, выкладываю видео о тестировании моего изобретения :)

Добавлено 14.01.2018:
Небольшое дополнение к предыдущему видеоролику

Ну а в рубрике «Сделай сам!» уже появилась подробная инструкция по созданию системы «СТОП-НАСОС» своими руками!

Если у вас возникли вопросы или предложения, то напишите мне письмо или оставьте комментарий к этой записи!

P. S.Заказать систему защиты от затопления и утечек воды «СТОП-НАСОС» можно на этой странице.

Также на сайте появился раздел с отзывами, в котором люди делятся впечатлениями от эксплуатации системы «Стоп-насос», и раздел с исчерпывающим руководством по эксплуатации системы «Стоп-насос»

Принцип работы

Нажатие кнопки сдвигает шток вместе с запорной прокладкой, перекрывающей ход воде.

Затем под действием сжатой пружины запорная прокладка возвращается на своё место и перекрывает воду.

Поршень перемещается внутри пластмассового цилиндра с донышком («стаканчика»). В исходном состоянии стаканчик наполнен водой; при нажатии поршень выдавливает воду из-под себя через маленькое отверстие.

Затем вода снова заполоняет нижнюю часть стаканчика через это же отверстие в штоке. Время, за которое «стаканчик» целиком заполняется водой, и есть время работы порционного крана. Оно определяется сечением отверстия, жесткостью пружины и объёмом полости.

В кранах Варион добавляется маленькая пружинка с иголочкой, при каждом нажатии она прочищает отверстие в штоке от частиц, которые могут засорить его и изменить время срабатывания.

Скорость заполнения цилиндрика водой практически не зависит от давления в системе.

Датчик протечки воды Xiaomi Aqara — обязательный атрибут умного дома!

• Опыт использования:
  месяц или более
• Стоимость:
  515 руб

После покупки шлюза управления умным домом Xiaomi Smart Home Gateway 2, я заказал датчики протечки воды Xiaomi Aqara в количестве 2-х штук.

Заказал датчики на алиэкспресс, когда была распродажа в ноябре. Один датчик мне обошелся 515 рублей штука. Заказ шел около месяца.

Датчики протечки Xiaomi Aqara пришли в белой коробке с надписями на китайском языке. Внутри была инструкция по установке на многих языках, в том числе и на русском.

Сам датчик с внешней стороны выполнен из глянцевого пластика, На задней стороне есть два контакта, которые определяют протечку воды при их замыкании. Датчик Xiaomi Aqara работает на одной батарейке CR2032. Размер датчика 5 см на 1,5 см.

Подключение датчика протечки воды Xiaomi Aqara к приложению Mi Home особых трудностей не составило. В приложении Mi Home есть подсказки. Но есть одно «НО». В инструкции, которая шла с датчиками, было написано, что надо зажимать кнопку в течении 5 секунд, которая расположена под изображением «капли» на датчике и после этого три раза моргнет синий индикатор и все подключится. Я так пробовал и у меня не получилось. Как оказалось, на моих датчиках Xiaomi Aqara, конопка расположена прямо на этой «капле», а индикатор сразу под ней.

После подключения двух датчиков к приложению Mi Home, я их сначала протестировал. Чтобы проверить датчики, нужно просто положить датчик в емкость с водой или замкнуть контакты двумя мокрыми пальцами. При обнаружении протечки, на телефон приходит уведомление с названием места, где лежит датчик. Также сам шлюз Xiaomi Smart Home, по умолчанию, настроен на звуковой сигнал и красный световой индикатор. В самом приложении Mi Home можно настроить сценарии, с любым сигналом и световым индикатором.

После того, как датчики поставил на место, проверил, доходит ли до шлюза сигнал. Как это сделать? Нужно один раз нажать на кнопку датчика Xiaomi Aqara и на шлюзе вы услышите подсказку на китайском языке. Это значит все работает и сигнал доходит.

Датчики протечки воды Xiaomi Aqara выбрал не спроста. В прошлом, сам топил соседей снизу и потом платил им ущерб. У друзей и знакомых тоже были подобные случаи и суммы возмещения не малые.

Датчики протечки воды Xiaomi помогут вам спастись от неприятных трат после затопления соседей, так как они будут на страже и при обнаружении протечек, всегда вас оповестят. Однозначно рекомендую к покупке, за такие небольшие деньги!

Достоинства

• безпроводные
• надежность

Юрсрекомендует

Сборка и установка.

Настало время жесткого DIY (почти).

Задача соединить реле с краном и электросетью, датчики и беспроводная кнопка подключается в самой программе MiHome. Начинается все со схемы:

Фаза (L) от сети 220 подключается к реле через вход IN, на реле есть ещё один вход IN и в нее входит перемычка — в него не подключаем, перемычку НЕ СНИМАЕМ (иначе реле сгорит, проверено). Нейтраль (N) подключается к реле и крану. L1 и L2 это каналы реле, один канал будет на открытие клапана, другой на закрытие. Лучше всего реле и соединения убрать в распределительную коробку. От реле отходит «антена» и ее ни в коем случае нельзя крепить к верхней крышки распред. коробки.

Небольшой совет — сначала проденьте провода, а потом зачищайте и соединяйте. Для соединения общей нейтрали и заземления удобно использовать клеммы Wago.

Многожильные провода желательно обжать через наконечники. Реле не имеет креплений, поэтому к распределительному коробу можно закрепить на двухсторонний скотч.

Небольшой совет — сначала проденьте провода, а потом зачищайте и соединяйте. Для соединения общей нейтрали и заземления удобно использовать клеммы Wago.

При подсоединении шнура с вилкой к распределительной коробке желательно сделать отметку о фазе на вилке. При финальном подключении нужно будет определить в розетке фазу, потом воткнуть вилку в розетку что бы линии фазы совпали.

Уплотняем все в распределительной коробке и приклеиваем реле к распределительной коробке. Беспроводную кнопку можно сразу приклеить на крышку. Все можно приклеить на двухсторонний скотч.

На реле есть кнопка активации, она должна быть доступна. «Антену» не крепим к крышке.

«Готовый» набор защиты от протечек.

На реле есть кнопка активации, она должна быть доступна. «Антену» не крепим к крышке.

Идем вешать все на трубу. Кран был установлен ещё на стадии монтажа системы водоснабжения, а электропривод был снят и убран до окончания финишной отделки. Теперь возвращаем электропривод и устанавливаем короб с реле. Кран перекрывают ВСЮ подающую линию воды.

Кран смонтирован на стадии строительства, к нему и подключим сервопривод.

На данном этапе желательно подключить реле в программе, чтобы потом не откручивать крышку короба.

Прикручиваем крышку распределительной коробки и все готово к подключению и настройке.

Кран смонтирован на стадии строительства, к нему и подключим сервопривод.

Датчики можно раскидать по мокрым зонам. Если датчиков много, лучше на всякий случай их подписать и далее в программе при присваивании имени использовать ту же подпись.

Дизайн и состав комплекта

По внешней конфигурации устройство напоминает беспроводную кнопку Xiaomi, выполнено из глянцевого пластика белого цвета. В центре датчика изображена капля. На задней стороне расположена крышка отсека питания и контакты, реагирующие на протечку.

Так выглядит датчик Сяоми в упаковке.

Датчик способен отреагировать на уровень воды 0,5 мм. Питание устройства обеспечивает 1 батарейка CR2032, которая спрятана внутри за крышкой с резиновой прокладкой. Для установки компактного датчика не требуется монтаж приспособлений, его ставят в предполагаемое место протечки (под радиатор отопления, раковину). Комплект поставки отличается простотой и включает упаковку, инструкцию и датчик.

Как подключить систему в умный дом

После установки начинается интеграция системы умного управления водоснабжением в экосистему Aqara. Процесс довольно прост и неоднократно нами описан.

1. Устанавливаем в розетку хаб Aqara из комплекта.2. Устанавливаем приложение Aqara (iOS, Android) на смартфон или планшет.3. Настраиваем учетную запись и подключаем хаб (подробно можно прочитать здесь).

Если в доме уже используется экосистема умного дома Aqara и в зоне Zigbee-сигнала присутствует концентратор, пункты 1-3 можно пропустить, поскольку комплектное реле работает со всеми существующими вариантами: старым хабом M1, ИК-пультом M2, USB-центром E1, младшей видеокамерой G2H и продвинутой G3.

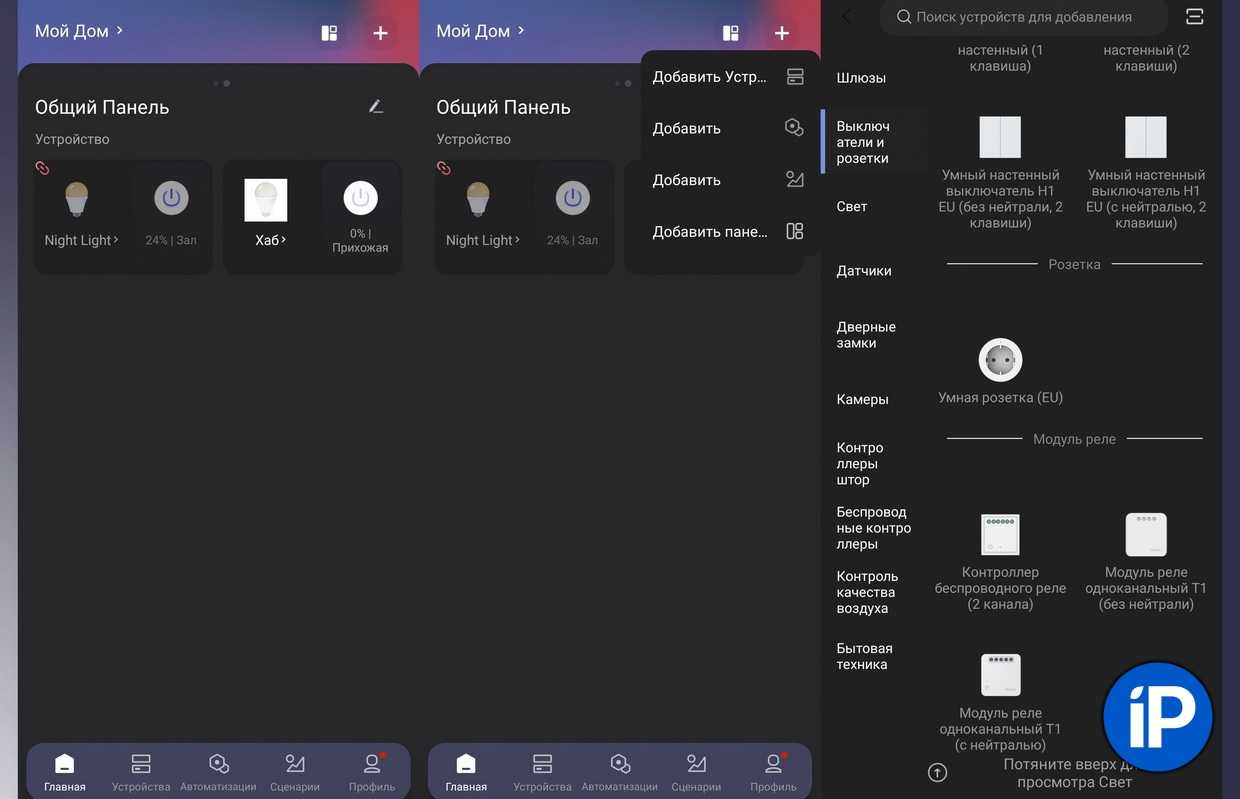

4. На главном экране приложения нажимаем «+» в правом верхнем углу.5. В выпадающем списке находим «Модуль реле одноканальный (с нейтралью) Т1» и переходим на окно устройства.6. На реле зажимаем кнопку на 5 секунд до появления световой индикации.7. Задаём имя и другие параметры.

После всех операций на главном экране приложения появится карточка с новым устройством.

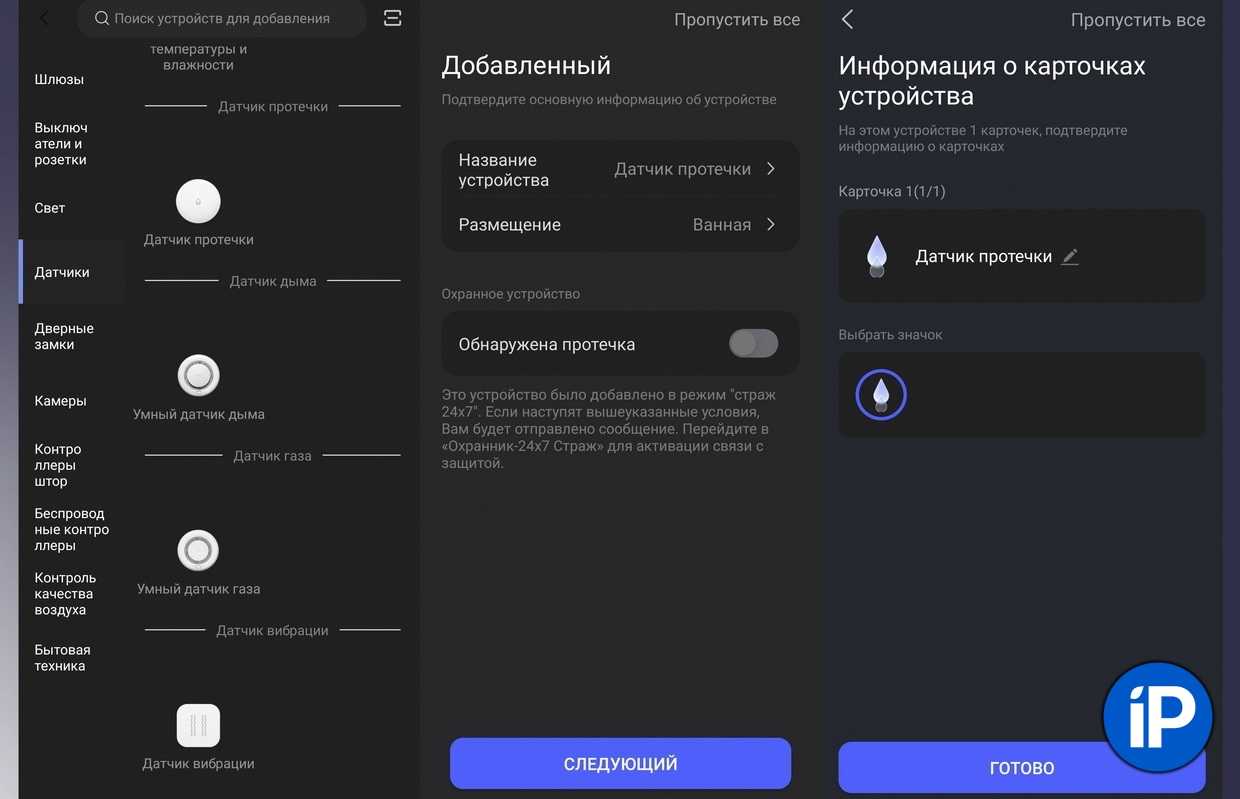

Далее добавляем в приложение датчик протечки Aqara.

8. Зажимаем кнопку сброса датчика.9. Повторяем п.4-6.8. Размещаем устройство прямо под трубами.

Возможные проблемы с Xiaomi Aqara и их решение

Одной из частых сложностей с прибором является отсутствие режима сопряжения. Обычно такая неприятность случается, когда датчик пытаются повторно подключить к шлюзу. Даже удержание кнопки не решает вопроса. Наблюдается световая индикация определенной периодичности, а когда пользователь отпускает кнопку, она гаснет.

У прибора не предусматривается кнопки сброса, потому пользователи нередко не понимают, что делать в сложившихся обстоятельствах.

Чаще всего разгадкой является запоминание датчиком ZigBee-сети. Как только прибор ее засекает, он отказывается переходить в режим сопряжения.

Чтобы подключить девайс повторно, нужно выполнить определенные действия:

• шлюз отключается от электропитания — это позволяет устранить ZigBee-сеть;
• на корпусе прибора зажимается центральная кнопка. Не обнаружив сеть, датчик перейдет в режим сопряжения, о чем скажет частая индикация. Однако отпускать кнопку рано;
• активность режима – двадцать секунд. Требуется в этот период подключить шлюз и подождать, пока он произведет инициализацию, затем войти в приложение MiHome и провести добавление девайса стандартным способом.

Отпустить кнопку устройства нужно в тот момент, когда таймер сопряжения возникнет на экране смартфона. Простой порядок действий помогает интегрировать датчик в сеть.

Еще одним вариантом, который позволяет избавиться от проблемы, станет изъятие батареи. Продержать устройство без элемента питания нужно не менее двух часов. Если же и это не дало никакого эффекта, рекомендуют также отключить все устройства, использующие протокол ZigBee и подключить их повторно, первым синхронизировав с сетью именно сенсор протечки.

Если все же были зафиксированы ложные срабатывания устройства, рекомендуется помещать его на салфетку. Так можно обеспечить замыкание контактов только в том случае, когда утечка действительно стоит внимания.

Подводя итог, следует отметить, что китайский концерн предлагает отличное дополнение к системам «умного дома», благодаря которому существенно повышается безопасность и проще контролировать происходящее. Даже если случилась авария, негативных последствий легко избежать.

Настройка и подключение датчика Xiaomi

Вообще работу датчика можно настроить через три приложения:

Aqara Home

Apple Home Kit

MiHome

Вы его спокойно сможете подключить на IOS или Android и считывать все данные.

В приложении выбираете “добавить устройство” и соответствующий значок (Water Leak Sensor).

После чего соединяете его с хабом, зажав центральную кнопку. Все подключение происходит буквально одним нажатием.

Многие сталкивались с проблемой, когда датчик не подключался с первого раза и его приходилось коннектить повторно. В этом случае помогает следующая инструкция от xiaomi-smarthome.ru.

В нижней части датчика находится два контакта. При попадании между ними воды, они замыкаются и сенсор срабатывает.

Чтобы ваш водопроводный электрокран при таком срабатывании автоматически закрылся, в приложении смартфона создаете отдельный сценарий (Add New Scene).

По нему при обнаружении протечки совершается действие, а именно – подача питания по каналу №1. Через 20 секунд, питание должно прерваться (помним, что нельзя, чтобы напряжение постоянно дежурило на кранах).

При желании можно создать и второй сценарий. Когда протечка устранена и лужа высохла, подается напряжение по каналу №2. В результате кран открывается, через 20 секунд напряжение отключается.

Однако рекомендуется все же открывать кран только вручную.

При срабатывании датчика через приложение приходит уведомление на смартфон.

Сценарии лучше делать только автоматическими. В чем может быть подвох ручных сценариев?

В том, что команда на закрытие в этом случае будет идти через китайский сервер и в конечном счете может так и не дойти до адресата. При исчезновении интернета кран попросту не сработает.

При обычной автоматизации, даже при потере связи с облаком, хаб при аварии сам все сделает и устранит утечку.

Общая технология установки системы защиты от потопа

Последовательность работ по установке системы защиты от протечек воды:

1. Разметка мест установки блока управления, датчиков и шаровых кранов. 2. Прокладка монтажных проводов по заранее разработанной схеме соединения. 3. Врезка шаровых кранов. 4. Установка датчиков протечки и модуля управления. 5. Подключение и наладка системы.

Обратите внимание:

не стоит пренебрегать разработкой схемы, на которой будут отмечены места установки всех элементов системы, а также прокладки проводов

Это важно, чтобы заранее определить, хватит ли вам длины соединительных проводов

Пример размещения комплекта в стандартной квартире

Установка шаровых кранов с электроприводом

Шаровые краны с электроприводом устанавливают в водоразборном шкафу. Их располагают сразу после вводных вентилей, как показано на схеме. До кранов рекомендуется установить фильтры для очистки воды.

Схема установки крана шарового с электроприводом

Шаровой кран можно располагать на расстоянии до 100 м от контроллера. Для соединения используются распаечная коробка и силовой кабель ПВС 4х0,5.

Установка датчика контроля протечки воды

Учитывая рекомендации по выбору мест установки датчиков, стоит сразу отметить эти участки на схеме размещения составляющих системы защиты от затопления. Детекторы можно монтировать одним из двух способов:

• В полу путем врезания в напольное покрытие, например, плитку. Провод в таком случае укладывается в гофрированной трубе. При установке необходимо соблюдать требование, чтобы датчик выступал над уровнем пола на 3-4 мм

Это важное условие для предотвращения ложного срабатывания. Контактные пластины обращены вверх. • На полу со свободным расположением провода на его поверхности

Контактные пластины должны быть уложены в направлении пола – точечные выступы не позволяют им касаться уровня пола, что исключает ложное срабатывание

• На полу со свободным расположением провода на его поверхности. Контактные пластины должны быть уложены в направлении пола – точечные выступы не позволяют им касаться уровня пола, что исключает ложное срабатывание.

Установка датчика протечки воды

При подключении датчиков к контроллеру очень важно учесть расцветку проводов в монтажных концах. Провода необходимо соединить согласно маркировке на клеммных контактах блока управления:

• Красный – к выходу +U1

• Желтый провод – к клемме IN. • Зеленый – к GND

• Красный – к выходу +U1. • Желтый провод – к клемме IN. • Зеленый – к GND.

Установка модуля управления

Для монтажа контроллера защиты от протечек необходимо выбрать место, которое будет надежно защищено от попадания брызг воды

Важно учесть максимально допустимое расстояние между модулем управления и датчиками протечки. Схема подключения кранов и детекторов к контроллеру представлена на схеме.Схема подключения датчиков и кранов с электроприводом к модулю управления

Стоит ли покупать

Xiaomi Smoke Detector — доступное и простое устройство, позволяющее быстро и без больших затрат организовать систему предупреждения о задымлении и возникновении пожара. Датчик окажется полезен и владельцам частных домов и квартир, и бизнесу — всем, кому нужна защита от пожара и оперативное предупреждение о возникновении такового. Плюсов гаджету добавляет достаточно богатый функционал:

• оповещения;
• возможность настройки триггеров и активации другого сопряженного с хабом «умного дома» оборудования;
• высокая чувствительность с возможностью изменения;
• наличие самодиагностики;
• длительный срок работы от одной батарейки;
• весьма низкий для подобного класса приборов процент ложных срабатываний (основная часть которых связана с неверной установкой или севшей батареей);
• взаимодействие не только с Mi Home, но и с альтернативным ПО интеллектуального управления жилищем, таким, как поддерживающий гаджеты Сяоми Domoticz.

Из условных минусов можно отметить необходимость наличия ZigBee-шлюза для активации всех функций. Но, поскольку прибор позиционируется как часть экосистемы smart-жилища от Сиаоми, присутствие такого шлюза подразумевается как само собой разумеющееся.

Стоимость датчика дыма Xiaomi Mijia Honeywell Smoke Detector в рознице составляет около 2–2.5 тысяч рублей, но это не такая уж и большая цена за спокойствие и сохранность имущества.
