Ag10

Область применения

Аккумуляторы таблеточного типа используют в самых разных устройствах. Чаще всего LR1130 вставляют в небольшие предметы: пульты, лазерные указки или детские игрушки.

Такие батарейки служат источником питания и для некоторых наручных часов и кухонных весов — как правило, для работы им достаточно даже небольшой силы тока. Элементы питания подобного типа широко используются и в детских книжках с озвучкой, калькуляторах и музыкальных открытках.

Так как LR1130 часто вставляют в предметы для малышей, важно убедиться в том, что элемент питания нельзя вынуть. Отделение для батареек должно быть закрыто во избежание проглатывания мелкой детали

Maxell

О батарейке

Люди часто используют предметы, которые питаются не от сети или аккумуляторов, а от батареек. Некоторые приборы требуют источник питания особого типа — плоский и круглы. Батарейка LR1130 в форме цилиндра дает небольшое напряжение, поэтому подходит только для маленьких устройств вроде наручных часов или лазерной указки.

Если знать, что обозначает маркировка, то можно легко подобрать аналог. Все одноразовые источники питания делятся на три вида: солевые, алкалиновые или щелочные и литиевые.

Camelion

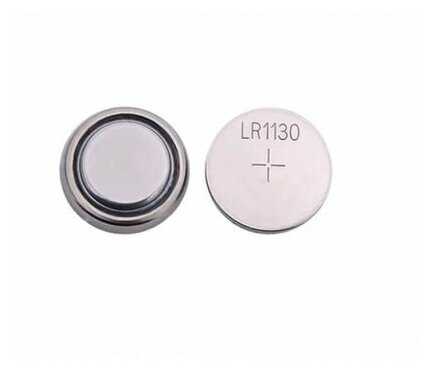

LR1130 — это батарейка щелочного типа, похожая на таблетку. Плоская и круглая, она действительно напоминает небольшую монетку. Пометка «LR» в начале названия указывает на то, что в основе лежит марганцево-цинковый гальванический элемент питания с щелочными электролитом.

Ресурс у алкалиновых деталей несколько больше, чем у солевых, и в этом состоит их преимущество. Однако есть у щелочи и недостатки: она очень токсична, поэтому ее нужно утилизировать в специальные контейнеры, а не в мусорку.

Положительный электрод — это корпус устройства, а отрицательный вставлен в виде платформы круглого диаметра. Их можно разглядеть невооруженным глазом, перевернув деталь.

Цифры же после букв указывают на габариты: 11,6 мм в ширину и 3,1 мм в высоту. Таким образом основную информацию о детали можно узнать только лишь из расшифровки названия.

Правила эксплуатации и утилизации

Со временем щелочное устройство теряет свой заряд. Каждый год емкость батарейки уменьшается примерно на 10%. Именно поэтому лучше соблюдать сроки хранения, указанные на упаковке, и использовать элементы питания вскоре после покупки. Если контакты в отсеке окислились, то их необходимо протереть.

Что касается утилизации, то здесь нужно обратить внимание на знаки, изображенные на инструкции. Они указывают на то, что щелочные батарейки нельзя выбрасывать в мусорное ведро

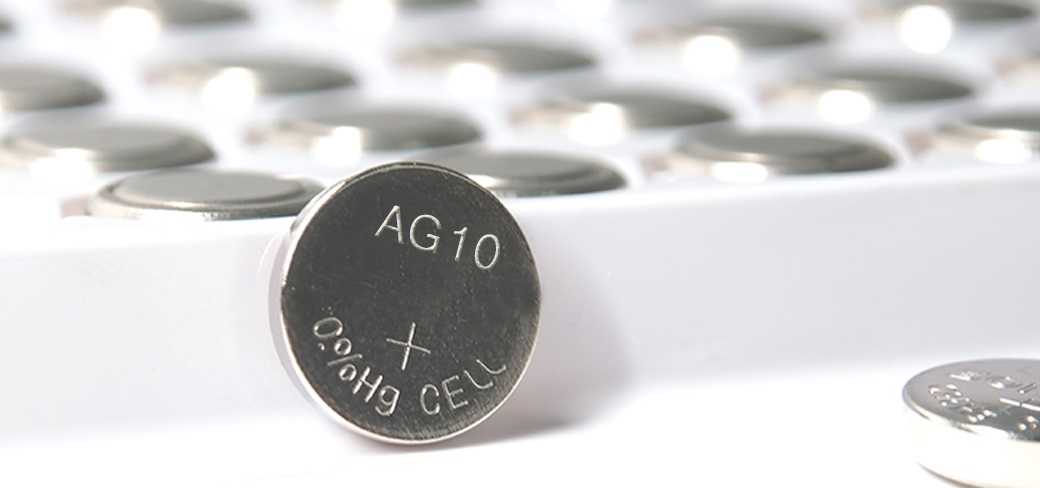

Аналог AG10

Такой запрет появился из-за того, что тяжелые металлы и токсичные вещества, содержащиеся в устройстве, со временем попадают в почву и воду. Cо временем из них — в пищу человека. Может быть одна батарейка и не принесет заметного влияния на окружающую среду.

Однако каждый год человечество использует миллиарды таких элементов питания. К счастью, на данный момент в каждом крупном городе есть пункты приема использованных батареек, которые собирают их и перерабатывают безопасным способом.

Описание

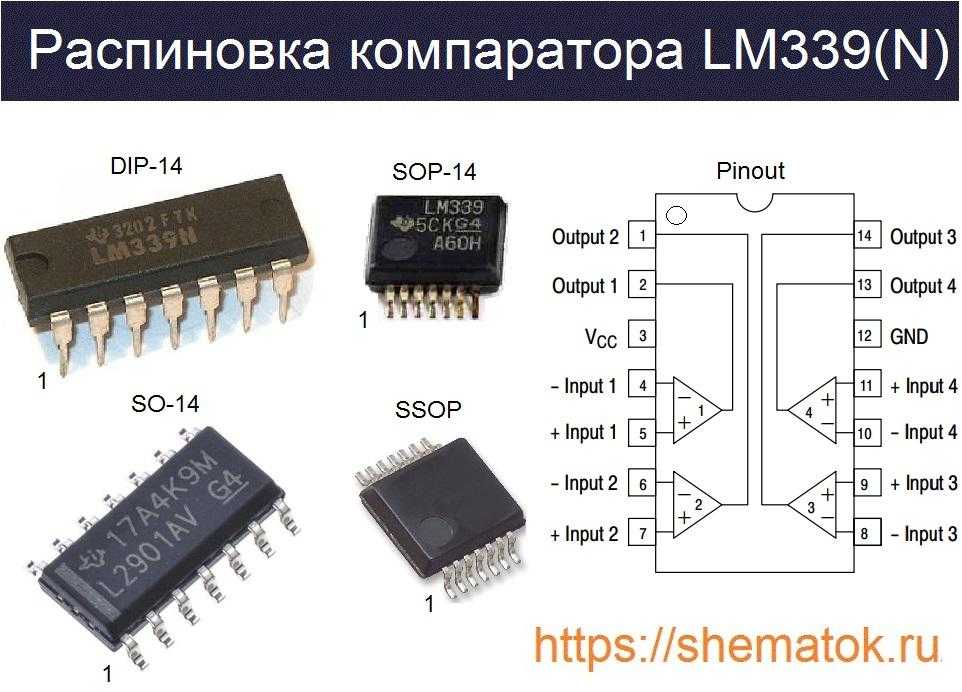

Микросхема с маркировкой «LM339N» выпускается в стандартной пластиковой упаковке для дырочного монтажа PDIP, и с «LM339» для поверхностного – SOIC, SOP, SSOP. Такое обозначение на корпусе является основным отличием данных устройств, которые по электрическим параметрам полностью идентичны. Развернутая распиновка, с указанием назначения выводов, представлена на рисунке.

Максимальные параметры

LM339(N) нельзя использовать в режиме линейного усиления как обычный ОУ. Наиболее частое применение в качестве электронного ключа, предъявляют ему немного другие требования. Одним из которых является высокое быстродействие. Приведём основные значения его предельно допустимых характеристик:

• постоянное напряжение питания (V_CC) до 36 В (или  ± 18 В);
• дифнапряжение на входе (V_IN) от -36 В до +36 В;
• диапазон синфазного напряжения (V_I) от -0,3 В до +36 В;
• выходной ток (I_O) до 20 мА;
• бесконечная длительность КЗ вывода «Output» на землю;
• температура: кристалла при работе (TJ) до 150oC; при хранении (T_STG) от -65 oC до +150 oC.

Принцип работы

Какова схема включения компаратора lm339 и как работает? В основе работы каждого из 4 входящих в ее элементов лежит простейший операционный усилитель (ОУ), заточенный на функционирование в режиме переключателя с большой скоростью.

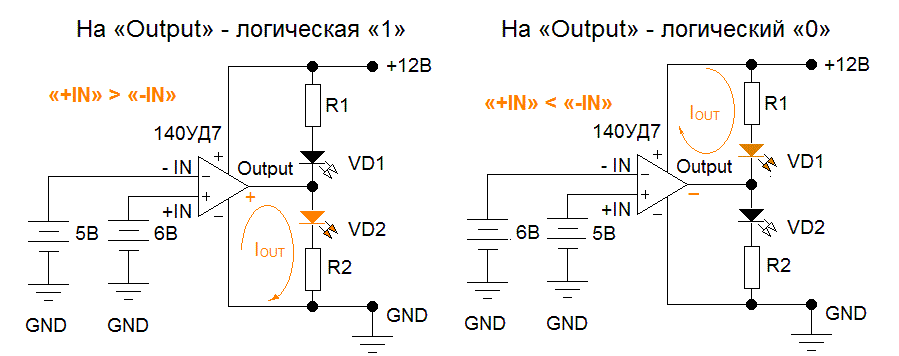

Разберемся, как работает такой «переключатель». Вариант одной из схем применения компаратора, для наглядности и понимания процесса, представлен на рисунке ниже. Как видно, у него есть два входа, обозначенные символами «+IN» и «-IN». На них подается разные по величине потенциалы, относительно «GND», которые устройство сравнивает и выдает сигнал на выход «Output». Питающее напряжение 12 В подано на контакты «V_CC» и «GND».

Если сравниваемое напряжение на «+IN» больше, чем на «-IN», относительно «Gnd», то на выходе «Output» появится положительный потенциал – «логическая единица». Через светодиод VD2 с ограничивающим резистором R1 на землю «GND» потечёт ток (I_OUT) питающего напряжения. VD2 при этом засветится, а VD1 будет выключен.

При изменении ситуации, когда сравниваемое напряжение на «-IN» будет больше, чем на «+IN», на выходе «Output» появится отрицательный потенциал — «логический ноль». Соответственно загорится светодиод VD1, а VD2 будет погашен.

По такому принципу работает, например — одноканальный отечественный 140уд7. Однако существуют компараторы, у которых на выходе нельзя сформировать «логическую единицу», т.е. получить положительный сигнал. Возможно только «ноль» или ничего. Именно такими устройствами, их также называют «с открытым коллектором», оснащен четырехканальный LM339.

Данная особенность объясняется наличием у компараторов микросхемы внутреннего транзистора Q8. Его коллектор является выводом «Output», а эмиттер подключен к «GND». Он открывается только при большем потенциале на «-IN», относительно «+IN». При отсутствии сигнала — закрыт. Структурная схема из datasheet на LM339 представлена на рисунке.

Контакт «-IN» обычно называют инвертирующим, а «+IN» неинвертирующим.

Аналоги

Аналогом LM339(N) считаются следующие устройства: KIA339 (KEC), HA17339A (Renesas), UPC339GR (NEC). Немного хуже по параметрам, но иногда подходят в качестве замены: китайская SDP339 (Shaoxing Devechip Microelectronics Co.) или узбекская К1401СА1 (ОАО «Фатон» г.Ташкент). Многие известные зарубежные компании выпускают её со стандартной маркировкой по лицензии TI.

Можно ли заряжать батарейку

Повторно заряжать обычный щелочной элемент питания ни в коем случае не стоит. Чтобы понять почему нельзя его «оживить», нужно подробнее рассмотреть схему строения батареи:

1. Электрод с отрицательной полярностью.
2. Положительный вывод, пропитанный солевым электролитом.
3. Мембрана, пропитанная цинком, которая разделяет положительную и отрицательную части.
4. Держатель батареи.

В центре устройства находится электрод, который представляет собой смесь цинка и электролита. К счастью, в составе отсутствует ртуть, однако данные химические соединения все равно являются токсичными.

Во время работы благодаря электрохимической реакции между катодом и анодом возникает ток, который дает разряд. При включении батарейки в цепь она начинает поставлять в нее электроэнергию. Со временем элементы питания вырабатывают свой ресурс.

Пробовали заряжать обычную батарейку
Да и успешно 33.44%

Да и не успешно 11.55%

Не пробовал 55.01%
Проголосовало: 2605

Популярные производители

На рынке России продаются батарейки типа LR1130, произведенные следующими компаниями:

Итоговая таблица рейтинга

Varta
37

Kodak
5

Фотон
-3

Фаzа
-5

Космос
-15
