Технические параметры
Батарейка 337 – компактная таблетка в герметичном корпусе. Плоские стороны являются токовыводами. Чтобы не перепутать полярность, на положительную пластину нанесена маркировка. Здесь же расположено наименование элемента питания, тип, страна выпуска, название производителя. Внутри спрятана банка, состоящая из катода и анода. Химическая реакция происходит за счёт активного состава оксида серебра. Чтобы внутри батарейки не произошло короткое замыкание, положительная и отрицательная пластина разделены сепаратором. Среди основных характеристик элемента питания:
- тип – серебряно-цинковый;
- масса – 2 грамма;
- толщина – 1,6 мм;
- диаметр диска – 4,8 мм;
- унифицированный номенклатурный код — SR416;
- номинальное напряжение – 1,5-1,55 V;
- емкость – 7,5 мАч (параметр зависит от компании-производителя);
- уровень саморазряда – до 3% в год.
Время автономной работы зависит от устройства, куда установлена таблетка. Например, Renata 337 обеспечит непрерывную работу микронаушника от 4 до 20 часов.
Корпус и распиновка

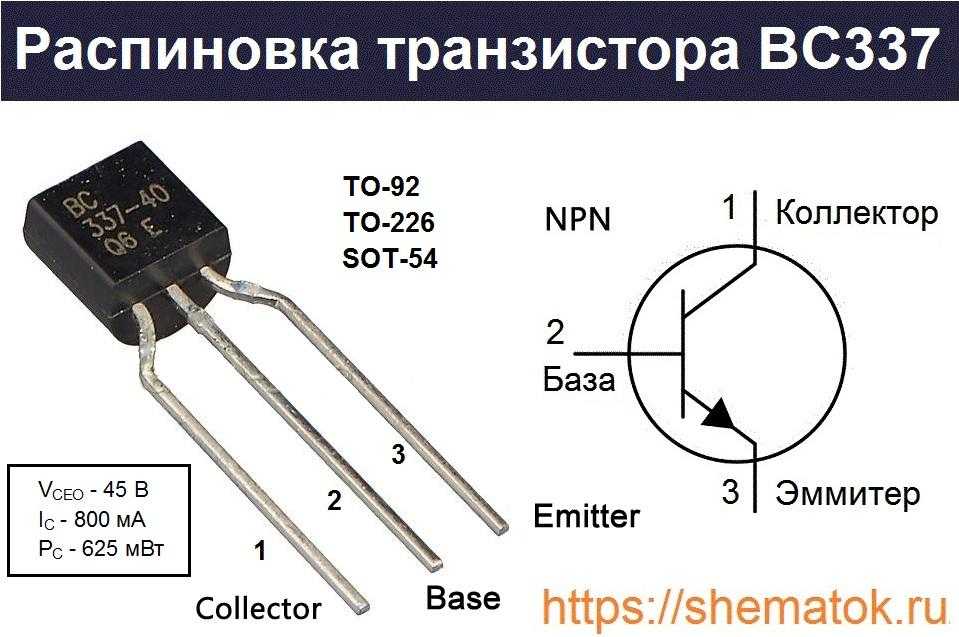

Цоколевка bc337 выглядит следующим образом. Большинство производителей выпускают его в пластмассовой упаковке ТО-92 с гибкими выводами, или её аналогах: SOT54, TO-226. Маркировка цифробуквенная, наносится на лицевой части корпуса по европейской системе Pro Electron. Если смотреть на неё, то первая ножка слева это — коллектор, второй — база, третий — эмиттер.
Несмотря на это, некоторые китайские компании выпускают устройство в тех же корпусах, что указаны выше, но с другой распиновкой. Например, у Foshan Blue Rocket Electronics сначала идет эмиттер, потом база и последним коллектор.
Справка об аналогах биполярного высокочастотного npn транзистора BC337.
Эта страница содержит информацию об аналогах биполярного высокочастотного npn транзистора BC337 .
Перед заменой транзистора на аналогичный, !ОБЯЗАТЕЛЬНО! сравните параметры оригинального транзистора и предлагаемого на странице аналога. Решение о замене принимайте после сравнения характеристик, с учетом конкретной схемы применения и режима работы прибора.
Можно попробовать заменить транзистор BC337 транзистором 2N4401; транзистором 2N5818; транзистором BC637; транзистором КТ504Б; транзистором MPSA06; транзистором SE6022;
транзистором PN5816; транзистором MMBT5449; транзистором NPS5449; транзистором PN5449; транзистором NPS5816; транзистором MQ5816; транзистором LBC547B; транзистором MPS5449; транзистором MMBT5816; транзистором MQ5449;
Популярные производители
Покупка товаров проверенных брендов снижает вероятность покупки бракованной батарейки, гарантирует, что характеристики, заявленные на транспортировочном блистере, соответствуют реальным. Среди топовых компаний, выпускающих дисковые батарейки для часов типа 337:
- Renata – лидер в сегменте миниатюрных элементов питания. Производство расположено в Швейцарии, что гарантирует соблюдение стандартов, соответствие сертификатам соответствия, высокое качество продукции.
- Energizer – компания специализируется на выпуске элементов питания повышенной ёмкости. Продукция отличается увеличенным временем, усиленным корпусом.
- Sony – японский техногигант, во главе ставящий качество и строгое соответствие проудкции техническим характеристикам. Батарейки Сони относятся к среднему ценовому сегменту.
Также хорошо показали себя батарейки торговых марок: Maxell, Kodak,Camelion, Panasonic, GP.
Батарейка 337 не требует частой замены, поэтому у пользователю могут возникнут проблемы с выбором. Чтобы купить совместимый элемент питания, лучше взять отработанную таблетку в магазин, сопоставить её с той, что в продаже. Не рекомендуется покупать батарейки, выпущенные более года назад, такие ИП отличаются сниженной ёмкостью.
Аналоги и комплементарная пара
Существуют зарубежные устройства, которые полностью идентичны ВС337 по своим характеристикам и распиновке: BC184, 2N4401, MPSA06. Российская промышленность также выпускает изделия, которыми его можно заменить: КТ660А, КТ3102Б, КТ928.
Перед заменой транзистора нужно разобраться, в какой схеме и для чего он используется, а также знать режимы его работы и сравнить технические характеристики оригинального и предполагаемого на замену прибора. И только после этого можно решать, подходит он или нет.
В качестве комлементарой пары производители рекомендуют использовать BC327.
📌 Батарейка D – это… 🎓 Что такое Батарейка D?
D (также R20, 373, Mono, UM 1) — типоразмер батареек, имеющий самую большую ёмкость и самый большой рабочий ток среди 1,5-вольтовых гальванических элементов широкого применения.
История
Батарейки такого типа стали производить в 1898 году — эта батарейка стала одной из первых в ряду 1,5-вольтовых элементов, пользующихся популярностью по сегодняшний день. В СССР имели обозначение 373 (торговая марка «Сатурн»), и в угольно-цинковом исполнении стоили 17 копеек.
Технические характеристики
- Длина — 61,5 мм, Диаметр — 34,2 мм.
- Масса обычно около от 66 до 141 граммов.
- Напряжение — 1,5 В.
- Типичная ёмкость солевой батарейки — 10000 мАч, щелочной (алкалиновой) батарейки — 12000 мАч.
Область применения
Применяется в наиболее энергонагруженных переносных электроприборах, таких, как носимые магнитолы, рации, счётчики Гейгера и мощные ручные фонари.
Правила эксплуатации
Как и других сложных товаров, батарейка 337 имеет рекомендации по эксплуатации, разработанные производителем. При их соблюдении компания гарантирует, что таблетка в течение срока, заявленного инструкции, не нанесёт вреда приборам, людям, окружающей среде. Среди основных рекомендаций:
- Не разбирать батарейку. Внутри содержатся активные химические вещества, способные причинить вред здоровью;
- Если в помещении есть дети, хранить элементы питания в недоступном для них месте. Батарейка имеет небольшие размеры, блестящий корпус, привлекательный для малыша, он может её случайно проглотить;
- Запрещено нагревать корпус, бросать в огонь, оставлять надолго возле источника тепла, под воздействием открытых солнечных лучей. Под воздействием температуры внутри банки образуются газы – в результате батарейка может вздуться, взорваться;
- Не использовать батарейки с видимыми механическими повреждениями. Внутри такой таблетки могут происходить неконтролируемые химические процессы, в результате может произойти утечка электролита, который способен повредить отдельные элементы техники, полностью вывести её из строя.
- Запрещено утилизировать Renata 337 вместе с бытовым мусором, подобные действия негативно сказываются на окружающей среде. Выбросить батарейку можно в специальный контейнер, расположенный в супермаркете, торговом центре, сдать пункт приёма вторсырья. В этом случае более 90% компонентов пойдёт в повторное использование.
Контейнер для утилизации батареек.
Как проверить работоспособность батарейки
Определить, годен ли источник питания, можно несколькими способами:
- Подсоединить внешнего потребителя, например, лампочку. Если она горит ярко, значит в батарейке осталось достаточно ёмкости;
- Установить таблетку в подходящий прибор, например, наручные часы. Если элемент питания годен, секундная стрелка начнёт двигаться, на экране появится индикация;
- Мультиметром. Это специальный прибор для измерения базовых параметров тока. Для проверки необходимо переключить мультиметр в положение «измерение напряжения», коснуться щупами токовыводов батарейки. Если на экране появится значение 1,4-1,55 вольта – батарейку можно использовать по назначению.
Характеристики
Все характеристики на BC337 приведены в техническом описании (datasheet) на устройство. Наиболее важные значения, находятся в таблицах “максимальные рейтинги” и “электрические параметры”. Они проверяются производителем при тестировании и выпуске продукции.
Максимальные рейтинги
В максимальных рейтингах отражены предельные эксплуатационные свойства bc337. Превышение этих значений, может привести к выводу устройства из строя. Вот их полный перечень:
- Напряжение между коллектором и эмиттером (при разомкнутой цепи базы) VCEO не более 45 В;
- Напряжение между коллектором и эмиттером (база соединена с эмиттером) VCES не более 50 В;
- Напряжение между эмиттером и базой VEBO не должно превышать 5 В;
- Ток коллектора IC не должен быть больше 800 мА;
- Максимальная мощность PC, которую транзистор может рассеять 625 мВт;
- Предельно допустимая температура 150 О С;
- Диапазон рабочих температур TSTG от -55 О С до 150 О С.
Обычно, эти данные приводятся вместе с параметрами на транзистор bc338. У 338 они немного хуже по допустимому напряжению, между выводами коллектор-эммитер (до 30 В). В остальном же, это полная копия рассматриваемого экземпляра, ставшая результатом отбраковки по итогам тестирования на завершающем этапе производства.
Электрические параметры

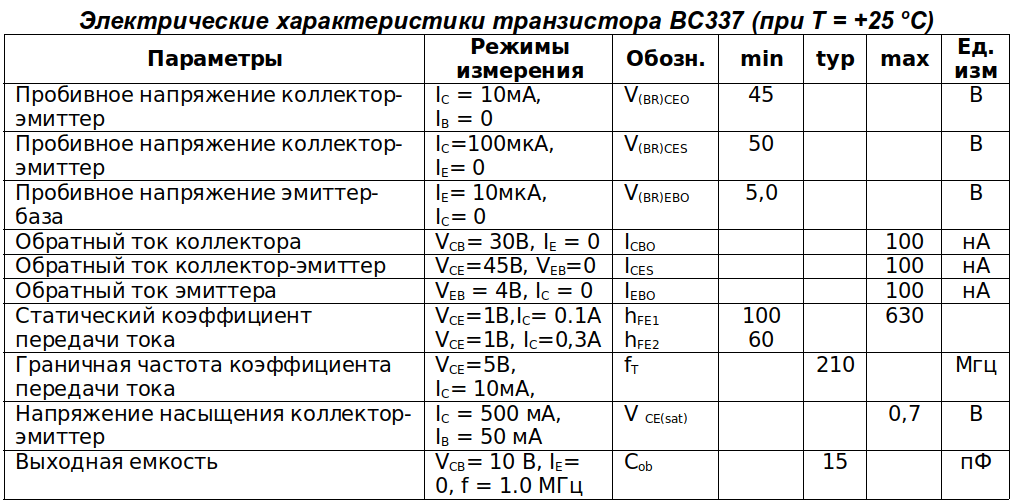

Ниже приведены электрические характеристики транзистора ВС337. Они выведены в отдельную таблицу и приводятся совместно с условиями проверки, указанными в отдельном столбце. Все значения проверяются производителем при температуре окружающей среды +25 О С:
Коэффициент усиления
Рассматриваемые изделия делятся на три группы по HFE: “-16”, “-25” и “-40”. Эти данные, наносятся на корпус транзистора при маркировке. Обозначение при этом выглядит так: BC337-16, BC337-25, BC337-40. Максимальным коэффициентом усиления по току обладает BC33740 (до 630 HFE).
Модификации транзистора
| Тип | Pc | Ucb | Uce | Ueb | Tj | Cc | Ic | hfe | ft | Корпус |
|---|---|---|---|---|---|---|---|---|---|---|
| BC337 | 0.36 W | 50 V | 45 V | 5 V | 150 °C | 20 pf | 0.8 A | 100 | 60 MHz | TO-92 |
| BC337-01 | 0.4 W | 45 V | 45 V | 5 V | 150 °C | 20 pf | 0.5 A | 100 | 60 MHz | TO-92 |
| BC337-025 | 0.625 W | 45 V | 0.8 A | 160 | 210 MHz | TO-92 | ||||
| BC337-040 | 0.625 W | 45 V | 0.8 A | 250 | 210 MHz | TO-92 | ||||
| BC337-10 | 0.5 W | 50 V | 45 V | 5 V | 150 °C | 24 pf | 1 A | 67 | 50 MHz | TO-92 |
| BC337-16 | 0.36 W | 50 V | 45 V | 5 V | 150 °C | 20 pf | 0.8 A | 100 | 60 MHz | TO-92 |
| BC337-16BK | 0.63 W | 50 V | 45 V | 5 V | 150 °C | 12 pf | 0.8 A | 60 | 100 MHz | TO-92 |
| BC337-25 | 0.36 W | 50 V | 45 V | 5 V | 150 °C | 20 pf | 0.8 A | 160 | 60 MHz | TO-92 |
| BC337-25BK | 0.63 W | 50 V | 45 V | 5 V | 150 °C | 12 pf | 0.8 A | 100 | 100 MHz | TO-92 |
| BC337-40 | 0.36 W | 50 V | 45 V | 5 V | 150 °C | 20 pf | 0.8 A | 250 | 60 MHz | TO-92 |
| BC337-40BK | 0.63 W | 50 V | 45 V | 5 V | 150 °C | 12 pf | 0.8 A | 170 | 100 MHz | TO-92 |
| BC337A | 0.625 W | 60 V | 5 V | 150 °C | 5 pf | 0.8 A | 100 | 200 MHz | TO-92 | |
| BC337A-16 | 0.625 W | 60 V | 60 V | 5 V | 150 °C | 18 pf | 0.8 A | 160 | 100 MHz | TO-92 |
| BC337A-25 | 0.625 W | 60 V | 60 V | 5 V | 150 °C | 18 pf | 0.8 A | 250 | 100 MHz | TO-92 |
| BC337AP | 0.36 W | 50 V | 45 V | 5 V | 150 °C | 20 pf | 0.8 A | 100 | 60 MHz | TO-92 |
| BC337BP | 0.36 W | 50 V | 45 V | 5 V | 150 °C | 20 pf | 0.8 A | 160 | 60 MHz | TO-92 |
| BC337BPL | 0.625 W | 50 V | 45 V | 5 V | 150 °C | 18 pf | 0.8 A | 250 | 100 MHz | TO-92 |
| BC337CP | 0.36 W | 50 V | 45 V | 5 V | 150 °C | 20 pf | 0.8 A | 250 | 60 MHz | TO-92 |
| BC337M | 0.3 W | 50 V | 45 V | 5 V | 150 °C | 12 pf | 0.8 A | 100 | 100 MHz | SOT23 |
| BC337P | 0.36 W | 50 V | 45 V | 5 V | 150 °C | 20 pf | 0.8 A | 100 | 60 MHz | TO-92 |
| BC337PL | 0.36 W | 50 V | 45 V | 5 V | 150 °C | 20 pf | 0.8 A | 100 | 60 MHz | TO-92 |
| SBC337 | 0.625 W | 50 V | 35 V | 5 V | 150 °C | 16 pf | 0.8 A | 100 | 100 MHz | TO-92 |
| TBC337 | 0.36 W | 50 V | 45 V | 5 V | 150 °C | 20 pf | 0.8 A | 100 | 60 MHz | TO-92 |
| TBC337-16 | 0.36 W | 50 V | 45 V | 5 V | 150 °C | 20 pf | 0.8 A | 100 | 60 MHz | TO-92 |
| TBC337-25 | 0.36 W | 50 V | 45 V | 5 V | 150 °C | 20 pf | 0.8 A | 160 | 60 MHz | TO-92 |
Аналоги и комплементарная пара
Для замены транзистора необходимо использовать радиокомпоненты с наиболее близким техническими характеристиками.
| Аналог | VCEO | IC | PC | hFE | fT | Корпус |
|---|---|---|---|---|---|---|
| BC337 | 45 | 0,8 | 0,625 | 100 | 210 | ТО-92 |
| Отечественное производство | ||||||
| КТ504Б | 350 | 1 | 1 | 15 | 20 | КТ-2-7 |
| КТ660А | 45 | 0,8 | 0,5 | 110 | 200 | КТ-26 (ТО-92) |
| КТ928Б | 60 | 0,8 | 0,5 | 50 | 250 | КТ-2-7 |
| КТ3102БМ | 50 | 0,2 | 0,25 | 200 | — | КТ-26 (ТО-92) |
| Импорт | ||||||
| BC184 | 30 | 0,2 | 0,3 | 240 | 150 | ТО-92 |
| BC637 | 60 | 1 | 1 | 40 | 50 | ТО-92 |
| 2N4401 | 40 | 0,6 | 0,31 | 100 | 250 | ТО-92 |
| 2N5818 | 40 | 0,75 | 0,5 | 150 | 135 | ТО-92 |
| MPSA06 | 80 | 0,5 | 0,625 | 50 | 100 | ТО-92 |
| SE6022 | 60 | 1 | 0,22 | 100 | 250 | ТО-106 |
Примечание: характеристики аналогов в таблице взяты из даташип производителя.
Корпуса и цоколевка аналогов
Для комплементарной пары производители предлагают использовать ВС327.
